电压电阻单元测试卷附答案
一、初三物理电压电阻易错压轴题（难）
1．在探究决定电阻大小因素的实验中（温度不变）：
甲同学的猜想是：电阻可能与导体的材料有关；
乙同学的猜想是：电阻可能与导体的长度有关；
丙同学的猜想是：电阻可能与导体的横截面积有关。
金属丝代号材料长度/m横截面积/mm2
A镍铬0.50.1
B镍铬0.50.2
C锰铜0.50.1
D锰铜0.8
(1)现有两种金属材料制成的各种不同规格的金属丝，规格如上表。选用导线A和C进行实验，可以探究______（选填“甲”“乙”或“丙”）同学的猜想。要想探究丙同学的猜想应该选用______（选上面表格中导线字母代号）两根导线进行实验。要想探究电阻可能与导体的长度有关，则表格空白处应填______mm2；
(2)小华设计了如图甲所示电路。为判断a、b两点间导线电阻的大小，小华应注意观察
______的变化，具体指明该方案存在的不足是：______，容易烧坏电流表和电源；
(3)小刚设计了如图乙所示电路，该电路中灯泡的作用有哪些？
①______，②______；
(4)小刚想用图乙的电路进一步验证“在电压相同时，流过导体的电流跟电阻成反比”，于是选用了几个阻值不同的定值电阻分别先后接入a、b两点间。你认为小刚的方案是否可行？请加以解释？______。
【答案】甲 A、B 0.1 电流表示数的变化若ab间导线电阻太小由灯泡亮度可直观比较阻值大小限流，防止烧毁电流表和电源不可行，ab间的电阻改变时，其两端的电压会改变，不能保证电压相同
【解析】
【分析】
【详解】
(1)[1]由表中所给条件知，导线A和C的长度、横截面积相同，导体的材料不同，故可以探究甲同学的猜想。
[2]要探究横截面积与导体电阻大小的关系，就要控制导体的材料、长度相同，横截面积不同，在表格中给的导线中，只有A、B符合条件。
[3]要探究长度与导体电阻大小的关系，就要控制导体的材料、横截面积相同，导体的长度不同，在表格中给的导线中，只有C、D符合条件，故表格空白处应填0.1mm2。
(2)[4][5]为判断a、b两点间导体电阻的大小，应知道流过电阻的电流大小，所以应注意观察电流表的示数变化。该电路无保护电阻，当ab间电阻太小时，可导致电路中电流过大，烧坏电路中的元件。
(3)[6][7]图乙所示的电路，灯泡与电阻串联，一方面增大了电路电阻，对电路起限流，防止烧毁电流表和电源；另一方面，通过灯泡的亮暗变化，也可以可直观比较阻值大小。(4)[8]图乙所示的电路，由电路中电流表可以读出流经电阻的电流大小，电阻与灯串联，当
电路电阻一定时，电阻两端的电压也一定，由欧姆定律
U
I
R
=，可求出电阻
U
R
I
=。按照
设计的电路，当ab间电阻长度变化时，ab间电阻也发生了变化，电路电流变了，从而ab
间的电压U也变了，由
U
R
I
=，不能判断电阻大小的变化，从而达不到实验目的。
2．在“探究串联电路电压的特点”活动中：
(1)如图所示，连接电路时，至少需要______根导线；实验中应选择规格______（相同/不同）的小灯泡；
(2)在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是________________（填出一种即可）；
(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？______，理由是_____________________ ；
(4)小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价：
______________________ 。
U AB/V U BC/V U AC/V
2.4 1.4
3.8
【答案】6 不同 L2断路不能正负接线柱反接了一次实验具有偶然性；更换规格不同的灯泡进行多次实验
【解析】
【分析】
【详解】
(1)[1]由电路图可知，共需要导线6根导线。
[2]为了避免实验的偶然性，使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验。
(2)[3]电压表示数为零，可能电路中出现了断路；若L1断路，则电压表测量的电源电压，有示数；若L2断路，则电压表无示数。
(3)[4][5]小芳保持电压表的B连接点不动，只将与A点相连的导线改接到C点，则会造成电流从负接线柱流入，即正负接线接反了。所以小芳的办法是错误的，不能测出L2两端电压。
(4)[6]本实验只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律，故应更换规格不同的灯泡进行多次实验。
3．在探究“导体的电阻与哪些因素有关”的问题时，小吴老师引导同学们做了如下实验：
（1）猜想：导体电阻可能与导体材料、长度、温度、_______等有关．
（2）实验时，若想探究导体的长度对导体电阻的影响，可选如上图所示的________图．（3）测量时将所测得的数据进行处理后，作出了电阻丝的电阻与电阻丝的长度的关系图象，如下图甲所示．分析图象可得出，导体的电阻与长度的关系是_______．
（4）在实验过程中小黄组的电流表损坏了，但聪明的小黄同学就将探测的电阻丝接入图乙中的AB两点之间，并通过观察灯泡的亮度来粗略比较电阻大小，这种物理研究方法叫
_________法．
（5）小黄组的同学觉得通过观察小灯泡的亮度来比较电阻大小时，认为观察不明显，于是小黄组的同学找老师换来新的小量程电流表分别对图乙的电路作了如下的改进：其中小兵同学把灯泡更换为电流表；小勇同学在原电路中串联入电流表，你认为_________同学的改进更好一些（忽略灯丝电阻变化）．
【答案】横截面积乙长度越长，电阻越大转换小勇
【解析】
【分析】
【详解】
(1)猜想：导体电阻可能与导体材料、长度、温度、横截面积等有关；(2)探究导体的长度对导体电阻的影响，要保持导体的材料、横截面积相同，改变导体的长度，所以应选用乙图进行探究；(3)分析图象可得出，导体的电阻与长度的关系是成正比；(4)将电阻丝接入A. B两点间，闭合开关，电阻的大小转换为灯泡的亮暗或电流表的示数来比较电阻丝电阻的大小，这种方法叫转换法；(5)将灯泡换为电流表，当电路中电阻过小时，电流会过大，电路可能会被烧坏；在原电路中串联一个电流表，灯泡可以起到保护电路的作用．因此小勇同学的方案更好，可以起到保护电路的作用．
4．（1）用如图所示的电路探究并联电路中的电流关系。
①实验中，选择两个小灯泡的规格应该是_____的（填“相同”或“不相同”）。
②小易将实验数据记录在下表中。分析表中数据。可得出的结论是：_____。
测量对象表的示数I/A
L1所在支路0.30
L2所在支路0.20
干路0.50
③小易这样得出结论有何不妥之处？_____,改进方法是_____。
（2）如图所示，在探究影响导体电阻大小因素的实验中，导线a、b、c粗细相同；b、d 粗细不同；a、b、d长度相同：
①该实验是通过观察_____的示数间接比较导线电阻的大小，这种探究实验的方法是_____（选填“控制变量法”或“转换法”）。
②选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的材料有关；选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的_____有关；选用导线_____分别接入电路中，是为了探究电阻大小跟导体的横截面积有关。
【答案】不相同并联电路中，干路电流等于各支路电流之和只有一组数据，结论不具普遍性改变灯泡规格进行多次实验电流表转换法长短 bd
【解析】
【详解】
(1)[1]实验中，两个小灯泡的规格应该不相同，因为如果灯泡规格是相同的，那么电阻大小会相同，做实验时，两个灯泡的电流是相等的，这样会得出“并联电路中，各支路中的电流是相等”的错误结论；
[2]由表中的数据可以知道干路的电流等于L1所在支路的电流大小加上L2所在支路的电流大小，可以推测并联电路中，干路电流等于各支路电流之和；
[3][4]这整个实验过程只有一组数据，结论不具普遍性；应该多拿几个规格不同的灯泡多做几次实验；
(2)[5][6]这是一个串联电路，电流表和电阻串联接在一起，电流表的示数就是流过电阻的电流大小，该实验可以通过观察电流表的示数间接比较导线电阻的大小；这种探究实验的方法是转换法，将难以测量或测准的物理量转换为能够测量或测准的物理量；
[7][8]选用导线b、c，由图中可以看出，它们的材料一样，都是镍铬合金、横截面积也一样，只是长度不同，这是为了探究电阻大小跟导体的长度关系；为了探究电阻大小跟导体的横截面积有关，应该保持长度一样、材料也一样，那应该选择b、d，它们都是镍铬合金，长度也相同，只是d的横截面积比较大。
5．某物理兴趣小组利用图甲所示实验电路图同时测量电源电压U0的大小和电阻R x的阻值，电源电压U0约为2V～3V，R x的阻值约为6Ω～7Ω．实验室提供如下器材：导线若干、开关、电流表（量程0～0.6A，0～3A）、电压表（量程0～3V，0～15V）、滑动变阻器R （最大阻值为30Ω）．请你思考完成下列问题：
（1）按照图甲用笔画线代替导线，连接好图乙中的实物图_________．
（2）用物理量U 0、R x 、电流表的示数I 写出表示电压表示数U 大小的关系式：U=_____．
（3）①正确连接电路后，闭合开关前应使滑动变阻器连入电路的阻值为_____（选填“最大”或“零”）；
②移动滑动变阻器的滑片，读出4组电流表和电压表示数，分别以电流表的示数I 和电压表的示数U 为横坐标和纵坐标，在坐标纸上描点，把这4个点连接起来大致为一条直线（并虚线延长到纵轴），如图丙所示．从图丙中信息可求得：电源电压U 0=_____V ，电阻R x =_____Ω．
【答案】 U 0﹣IR x 最大 3 6
【解析】
（1）根据题中条件知，电压表和电流表都使用小量程，如电路图所示，除了电压表，其余元件全部串联起来，最后将电压表并联在滑动变阻器与电流表两端，两表连接时注意电流方向，如图：
（2）用物理量U 0、R x 、电流表的示数I 写出表示电压表示数U 大小的关系式：
根据U IR =得，R x 两端的电压为：X X U IR =，根据串联电路总电压等于各部分电压之和得电压表的示数为：00X X U U U U IR =-=-；
（3）①正确连接电路后，根据保护电路的原则，闭合开关前应使滑动变阻器连入电路的
阻值为最大，则闭合开关后，电流最小，对电路起到保护作用．
②根据0X U U IR =-，将坐标中任意两组数据代入式子可得：
0 2.4V 0.1A x U R =+?；
0 1.8V 0.2A x U R =+?；
联合两式解得：6Ωx R =，03V U =．
点睛：关键是欧姆定律的应用，有一定难度，最后一问根据坐标图任意找出两个标点的数据，列出电源电压的关系式，即可解出答案．
6．某物理兴趣小组学习了导体电阻的知识后，对食盐水溶液的导电性能与什么因素有关提出了以下猜想：
① 食盐水溶液的导电性能与溶液的浓度有关
② 食盐水溶液的导电性能与溶液的质量有关
③ 食盐水溶液的导电性能与溶液中两点间的距离有关
为了验证猜想，他们设计了如图所示的装置，将电路中的a 、b 两金属片分别插入如图甲、乙、丙、丁溶液中所示的位置（金属片a 、b 每次插入溶液中的深度都相同）进行探究：
（1）本实验电路中接入电阻R 0的目的是_____________________________；
（2）食盐水溶液的导电性能可以由__________________________来判断；
（3）将金属片a 、b 分别插入如图甲、乙所示位置可探究猜想_______（选填序号）， 为了探究猜想② 应将金属片a 、b 分别插入_________ 两图所示位置；
（4）将金属片a 、b 分别插入如图乙、丁所示位置，若I 乙 ≠ I 丁，由此可得到的结论是：________ ；
【答案】保护电路 电流表示数的大小（或电流大小） ① 甲、丙 食盐水溶液的导电性能与溶液中两点间的距离有关
【解析】
【分析】
【详解】
（1）本实验电路中接入电阻R 0的目的是保护电路，防止电路中电流过大烧坏电流表或者导线；
（2）导电性能越好，电路中的电流就越大，所以可以用电流表示数的大小来判断食盐水溶液的导电性能；
（3）由图可知甲、乙两个溶液密度明显不一样，所以将金属片a 、b 分别插入甲、乙所示
位置时，可以探究猜想：①食盐水溶液的导电性能与溶液的浓度有关；为了探究猜想②，需保证两溶液的浓度一样，溶液中两点间的距离一样，只有溶液的质量不一样，所以应将金属片a、b分别插入甲、丙两图所示位置；
（4）图乙、丁只有溶液中两点间的距离不一样，所以得到的结论是食盐水溶液的导电性能与溶液中两点间的距离有关．
【点睛】
本题考查导体导电性的实验探究，利用的方法是控制变量法．
7．小王做探究导体电阻大小与那些因素有关的实验，下表是某实验小组在实验中所用导体的相关物理量的记录：
（1）要探究导体电阻大小与材料是否有关，应选用________、________两根导体. （2）要探究导体电阻大小与横截面积是否有关，应选用________、________两根导体. （3）如选用了A、D两根导线进行实验,则要探究导体电阻大小与________是否有关，（4）通过表格中数据的分析,可以得出的结论是导体的电阻与导体的________、
________、________有关.
（5）这个实验中涉及到的主要研究方法，和下列哪个实验的研究方法是一样的
（_______）
A．用水流的形成来类比电流的形成
B．用一条带箭头的直线表示光的传播路线和方向
C．研究压力作用效果与压力、受力面积的关系
D．用刻度尺直接测量一张纸的厚度测不出来，可以测出100张纸的厚度，然后除以100求出.
【答案】A B A C 长度材料长度横截面积 C
【解析】
(1)要探究电阻的大小与材料的关系，根据控制变量法的思路，要选取这样两根导线具有以下特征：横截面积、长度都相同，只有材料不同．由此结合表中给出的四根导线的特点，只有A. B合要求．(2)要探究电阻的大小与横截面积的关系，根据控制变量法的思路，要选取这样两根导线具有以下特征：材料、长度都相同，只有横截面积不同．由此结合表中给出的四根导线的特点，只有A. C合要求．(3)如选用了A. D两根导线进行实验，这样两根导线具有以下特征：材料、横截面积都相同，只有长度不同，根据控制变量法的思路，探究电阻的大小与长度的关系．(4)通过实验可以得出的结论是导体的电阻与导体的材料、长度、横截面积有关；(5)探究导体电阻大小与那些因素有关的实验时，运用了控制变量法．A. 用水流的形成来类比电流的形成，运用了类比法；B. 用一条带箭头的直线表示光的传播路线和方向，运用了模型法；C. 探究压力作用效果与压力、受力面积的关系时，运用
了控制变量法；D. 用刻度尺直接测量一张纸的厚度测不出来，可以测出100张纸的厚度，然后除以100求出，运用了累积法．因此与本实验方法一致的是C.
点睛：（1）电阻的大小在不考虑温度的前提下，有三个决定因素：材料、长度、横截面积；（2）因此要研究电阻的大小与每一个因素的具体关系时，要用到控制变量法．即研究电阻的大小与哪个因素有关，就要让这个因素变化，其余的因素都相同，去做对比实验．
8．在探究“导体的电阻跟哪些因素有关”的问题时，老师引导同学们做了如下实验：（1）猜想：导体电阻可能与导体材料、横截面积、______、______有关．
（2）实验时，同学们用图甲所示的实验装置分别把a、b、c、d四根金属丝接入电路中A、B两点之间，探究情况如下表：
选用__________________两根金属丝，可探究导体电阻跟导体横截面积的关系，得到的结论是：______________________________________________________．
（3）如图乙所示的实验，可探究导体电阻与_________________的关系．
【答案】长度温度a和c当导体的长度、材料、温度相同时，导体的横截面积越小，电阻越大温度
【解析】
【详解】
本题考查电阻的影响因素探究实验．
（1）影响电阻大小的因素可以猜想有：材料、长度、横截面积、温度．
（2）探究导体电阻跟导体横截面积的关系，必须控制导体的材料、长度相等，横截面积不相等，因此符合条件的有a和c两根电阻丝；比较灯泡的亮度不同，可以得出的结论是：当导体长度、材料、温度相同时，导体横截面积越小，电阻越大．
（3）在图乙的实验中，对电阻丝加热，观察灯泡亮度的变化，因此探究的是电阻与温度的关系．
9．瑞瑞同学在探究串联电路电压的规律时连接了如图所示的电路，按要求完成下面各题：（1）连接电路时，开关必须_________．
（2）瑞瑞同学正确连接电路后，闭合开关测出了L1两端电压．在测量L2两端电压时，为节省时间，他采用以下方法：电压表所接的b点不动，只断开a接点，并改接到c接点上．则他________（能/不能）测出L2两端的电压，原因是________．
（3）方法改进后，所测ab、bc、ac间的电压记录在下面的表格中．在测量误差允许的范围内，分析瑞瑞同学的实验数据可以得出的结论是：串联电路两端的总电压________（等于/不等于）各用电器两端电压之和．
（4）这个实验在设计方案上还存在的不足之处是________．
（5）瑞瑞同学在实验时还发现闭合开关后灯L2较亮，灯L1较暗，他认为是“电流从电源的正极出发，依次经过L2、L1，电流逐渐变小，所以L2较亮”．请你利用图中的L1、
L2、电源、开关、导线在虚线框内设计一个电路，探究说明瑞瑞的说法是否正确
_________．
【答案】（1）断开；（2）不能；电压表指针会反向偏转；（3）等于；（4）实验次数太少，结论不具有普遍性（5）如图所示
【解析】
试题分析：（1）为了防止短路的发生，在连接和拆除电路时，开关应是断开的．
（2）用电压表测电压时，电压表要与被测电路并联且电压表正负接线柱不要接反．
（3）将ab间电压与bc间电压相加，即可判断出是否与ac间电压相等．
（4）通过实验获得结论，一般都要多做几次实验，多做几次实验，就可以多获几组数据，从而可以对数据进行归纳分析，以此获得结论．
（5）决定灯泡亮暗程度的是灯泡的实际功率，实际功率大则灯亮，实际功率小则灯暗，此题可用串联电路的电流处处相等的结论来反驳瑞瑞同学的结论．
解：（1）为了保护电路，在连接电路过程中，开关必须断开；在拆除电路时，一般应先断开开关，然后拆除电源两极的导线以及其他导线．
（2）当电压表b点不动，只断开a点，并改接到c点上时，虽然电压表此时与L2并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L2两端的电压．
（3）由表中数据可知：U ab+U bc=3.8V，这与U ac间电压不相等，但在测量误差允许的范围内，可以说串联电路两端的总电压各用电器两端电压之和．
（4）不足之处是：他只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律．
（5）瑞瑞同学认为“电流从电源正极出发，经过灯L2、灯L1，电流逐渐变小，所以灯L2较亮，灯L1较暗”，我们可以交换一下这两个灯的位置，让电流先经过灯L1，后经过灯L2，观察两个灯泡的亮度情况；所设计的实验电路图如下：
故答案为（1）断开；
（2）不能；电压表指针会反向偏转；
（3）等于；
（4）实验次数太少，结论不具有普遍性
（5）如图．
考点：探究串、并联电路中的电压规律实验．
点评：本题是对串联电路中电压规律的实验进行探究，对实验的评估常从两方面考虑，一是只做一次实验具有偶然性；二是选择相同的器材料实验具有特殊性．
10．在“探究影响电流做功多少的因素”的活动中，同学们设计了图甲、乙、丙所示的三个电路．
（1）经过讨论，认为不应该选择图甲所示的电路，原因是：
_________________________．
（2）为研究电流做功与电压的关系，应该选择图______所示的电路．
（3）利用图丙所示的电路研究某问题，当闭合开关后，发现两灯都不亮，电压表V 1 有示数，电压表V 2 无示数，则电路发生的故障是______．
（4）学习了电功率的知识后，小明想测灯泡的额定功率，将标有“12 V 6W”的灯泡L 1 和标有“6V 4W”的灯泡L 2 按图丙所示电路电路连接，再接入电流表，经分析，能测出灯泡_____的额定功率．
【答案】无法使用控制变量法丙 L 1 断路 L 1
【解析】（1）根据控制变量法的思路，应控制电流或电压相等，但甲图的电路，电流与电压是同时改变的，所以不应该选择图甲所示的电路，即原因是：无法使用控制变量法．（2）根据控制变量法的思路，要研究电流做功与电压的关系，应控制电流相等，而电压不同，图丙中两灯串联，电流相等，所以应该选择图丙所示的电路．
（3）利用图丙所示的电路研究问题，当闭合开关后，发现两灯都不亮，说明电路存在断路性故障，电压表V1有示数，说明电压表V1的两端到电源两端是通的，所以电路发生的故障是：L 1 断路。
（4）学习了电功率的知识后，小明想测灯泡的额定功率，将标有“12 V 6W”的灯泡L 1 和标有“6V 4W”的灯泡L 2 按图丙所示电路电路连接，再接入电流表。
L1额定电流为：；
L2额定电流为：；
因为丙图两灯串联，电流相等，所以只能测出电流较小的灯泡L1的额定功率。
点睛：注意根据欧姆定律判断电路故障，要理解当灯泡断路时，电压表实际串联在电路中，由于电压表的电阻很大，所以电流表无示数或其它灯不亮，而电压表有示数且接近电源电压。
荆门物理电压电阻单元测试与练习（word解析版） 一、初三物理电压电阻易错压轴题（难） 1．软硬程度不同的铅笔其用途不同例如6B软铅笔用来作画，软硬适中的HB铅笔用来写字，6H硬铅笔用来制图。已经知道铅笔芯的电阻大小与其长度、横截面积有关。小明有5cm和15cm的6H、HB、6B的铅笔芯若干，用如图所示的方案探究铅笔芯的电阻大小与其硬度是否有关。 (1)实验中小明通过______反映铅笔芯电阻的大小。 (2)应选用______cm的铅笔芯做实验更好一些 (3)实验中更换不同硬度的铅笔芯，发现灯泡亮度几乎不变可能是铅笔芯的电阻差别比较小；改进的措施是:在电路中串联一个______。 (4)实验中，______更换不同硬度的铅笔芯时，(选填“需要”或“不需要”）保持电源电压不变。 (5)根据改进后的方案，画出记录数据的装格，表格中要有必要的信息______ 【答案】灯泡的亮度 15 电流表需要 实验次数铅笔芯硬度电流表示数 I/A 铅笔芯电阻 （选填“较小”、“较大”、“很大”） 16H 2HB 36B 铅笔芯横截面积相同，长度为15cm 【解析】 【分析】 【详解】 (1)[1]当电压一定时，铅笔芯的电阻越大，电路中的电流越小，灯泡越暗，所以可以用灯泡的亮度来反映铅笔芯的电阻大小。 (2)[2]不同硬度的铅笔芯，选用较长的，它们的电阻差别较大，灯泡亮度变化明显，便于观察。 (3)[3]灯泡亮度几乎不变，说明电流变化不明显，串联一个电流表，可以更准确地反映电流
的变化情况。 (4)[4]研究不同硬度铅笔芯的电阻与硬度的关系，应该控制其它因素相同，所以需要保持电源电压不变。 (5)[5]实验时，要控制铅笔芯长度和横截面积相同，进行多次实验，由于没有电压表，所以不能测出铅笔芯的电阻值，只能通过电流表示数来比较其电阻大小，所以设计表格如下： 2．小明手边有6节同种型号的新锂电池（电池电压相同）和一个电流表，他想知道把这些电池串联起来接入长度为480m、横截面积为64mm2的电阻丝A时通过的电流是多少，他想到：通过电阻丝的电流大小与电池节数、电阻丝的长度、横截面积、材料都有关系。于是他就对由同种材料组成的不同规格的电阻丝样品进行了测试，实验数据如下： (1)分析数据可知，电阻丝中通过电流大小与电阻丝的长度成______，与电阻丝的横截面积成______。（填“正比”或“反比”） (2)经过对样品数据的分析，得出把电阻丝A接入6节该锂电池做为电源的电路中时通过的电流为______A。 【答案】反比正比 1.6 【解析】 【分析】 【详解】 (1)[1]由第一组和第四组的实验数据可知，电源电压相同，横截面积相同，长度变为原来的
电压电阻单元测试卷附答案 一、初三物理电压电阻易错压轴题（难） 1．在探究决定电阻大小因素的实验中（温度不变）： 甲同学的猜想是：电阻可能与导体的材料有关； 乙同学的猜想是：电阻可能与导体的长度有关； 丙同学的猜想是：电阻可能与导体的横截面积有关。 金属丝代号材料长度/m横截面积/mm2 A镍铬0.50.1 B镍铬0.50.2 C锰铜0.50.1 D锰铜0.8 (1)现有两种金属材料制成的各种不同规格的金属丝，规格如上表。选用导线A和C进行实验，可以探究______（选填“甲”“乙”或“丙”）同学的猜想。要想探究丙同学的猜想应该选用______（选上面表格中导线字母代号）两根导线进行实验。要想探究电阻可能与导体的长度有关，则表格空白处应填______mm2； (2)小华设计了如图甲所示电路。为判断a、b两点间导线电阻的大小，小华应注意观察 ______的变化，具体指明该方案存在的不足是：______，容易烧坏电流表和电源； (3)小刚设计了如图乙所示电路，该电路中灯泡的作用有哪些？ ①______，②______； (4)小刚想用图乙的电路进一步验证“在电压相同时，流过导体的电流跟电阻成反比”，于是选用了几个阻值不同的定值电阻分别先后接入a、b两点间。你认为小刚的方案是否可行？请加以解释？______。 【答案】甲 A、B 0.1 电流表示数的变化若ab间导线电阻太小由灯泡亮度可直观比较阻值大小限流，防止烧毁电流表和电源不可行，ab间的电阻改变时，其两端的电压会改变，不能保证电压相同 【解析】
【分析】 【详解】 (1)[1]由表中所给条件知，导线A和C的长度、横截面积相同，导体的材料不同，故可以探究甲同学的猜想。 [2]要探究横截面积与导体电阻大小的关系，就要控制导体的材料、长度相同，横截面积不同，在表格中给的导线中，只有A、B符合条件。 [3]要探究长度与导体电阻大小的关系，就要控制导体的材料、横截面积相同，导体的长度不同，在表格中给的导线中，只有C、D符合条件，故表格空白处应填0.1mm2。 (2)[4][5]为判断a、b两点间导体电阻的大小，应知道流过电阻的电流大小，所以应注意观察电流表的示数变化。该电路无保护电阻，当ab间电阻太小时，可导致电路中电流过大，烧坏电路中的元件。 (3)[6][7]图乙所示的电路，灯泡与电阻串联，一方面增大了电路电阻，对电路起限流，防止烧毁电流表和电源；另一方面，通过灯泡的亮暗变化，也可以可直观比较阻值大小。(4)[8]图乙所示的电路，由电路中电流表可以读出流经电阻的电流大小，电阻与灯串联，当 电路电阻一定时，电阻两端的电压也一定，由欧姆定律 U I R =，可求出电阻 U R I =。按照 设计的电路，当ab间电阻长度变化时，ab间电阻也发生了变化，电路电流变了，从而ab 间的电压U也变了，由 U R I =，不能判断电阻大小的变化，从而达不到实验目的。 2．在“探究串联电路电压的特点”活动中： (1)如图所示，连接电路时，至少需要______根导线；实验中应选择规格______（相同/不同）的小灯泡； (2)在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是________________（填出一种即可）； (3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？______，理由是_____________________ ； (4)小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价： ______________________ 。 U AB/V U BC/V U AC/V 2.4 1.4 3.8
电压电阻单元测试题（Word版含解析） 一、初三物理电压电阻易错压轴题（难） 1．探究性学习小组的同学们合作进行探究“串联电路的电压特点”，设计了如图Ⅰ所示电路，并连接了相应的实物电路，如图Ⅱ所示。 (1)在连接的实物电路中有一处错误，无法完成实验，连接错误的导线是______（填a、b 或c） (2)正确连接后，闭合开关，发现电流表和电压表V1都没示数，电压表V2有示数，电路故障可能是______，更换器材后继续实验，根据测得的实验数据，绘制了如图Ⅲ所示的曲线图。 ①图Ⅲ中，甲、乙两条曲线是根据图Ⅰ电路测得的实验数据所绘制的曲线，其中图Ⅰ电路中电压表V1对应的曲线是______（填“甲”或“乙”）； ②已知电源电压恒为6V，根据探究目的分析图Ⅲ中的曲线，得出的实验结论是______； ③由图Ⅲ可知，滑动变阻器的最大阻值为______Ω。 （拓展）学习小组的同学还想由此电路探究电流与电阻的关系，可供选择的定值电阻的阻值为5Ω、5Ω、10Ω、15Ω、20Ω、25Ω。 ①电路连接正确后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，使电压表示数为2V，读出了电流表的示数；再将5Ω的定值电阻换成10Ω的定值电阻进行实验，向______移动滑片直至电压表示数为2V，并记录电流表的示数； ②该同学还想多测几组数据，但他不能选用的定值电阻阻值是______Ω。 【答案】b滑动变阻器断路甲串联电路中总电压等于各部分电压之和 40 右 25 【解析】 【分析】 【详解】 (1)[1]根据图Ⅰ可以看出，电压表应该并联在滑动变阻器两端，而图Ⅱ中的滑动变阻器被短路，所以导线b应该接到滑动变阻器的左下端接线柱或接到定值电阻R1的右侧接线柱上。 (2)[2]正确连接后，闭合开关，发现电流表和电压表V1都没示数，说明电路断路，电压表V2有示数，则电路故障可能是与电压表V2并联的滑动变阻器断路。 [3]根据图Ⅰ可以看出，电路是一个串联电路，电流增大时，根据U=IR，电压表V1的示数也增大，对应图Ⅲ中的甲曲线。
九年级电压 电阻单元测试卷（解析版） 一、初三物理 电压 电阻 易错压轴题（难） 1．小华用如图所示电路来探究串联电路电压的特点。 （1）在拆接电路时，开关应处在___________状态（选填“断开”或“闭合”）； （2）实验中应选择规格__________（填“相同”或“不同”）的小灯泡； （3）用电压表分别测出A 与B 、B 与C 、A 与C 两点间的电压为U AB 、U BC 、U AC 。经过多次实验，得到的数据记录在表中。分析实验数据，你可得到串联电路的电压特点是 _____________________________________；（用公式表示） 实验次数 U AB / V U BC / V U AC / V 1 0.8 2.2 3.0 2 1.0 2.0 3.0 3 1.2 1.8 3.0 （4）小华进行多次实验的主要目的是_______；（填字母） a. 寻找普遍规律 b. 减小实验误差 （5）测出L 1两端的电压后，小华断开开关，准备拆下电压表，改接在B 、C 之间。小明认为这样做太麻烦，只需将与A 点相连的导线改接到C 点即可。小明的做法是________（选填“正确”或“错误”）的，原因是_____________。 【答案】断开 不同 AC AB BC U U U =+ a 错误 电压表正负接线柱接反（或损坏电压表、测不出电压值） 【解析】 【详解】 (1)[1]在拆接电路时，为了保护电路，开关应处在断开状态； (2)[2]实验中应选择规格不同的灯泡，因为串联电路电流是相等的，假如规格相同，那么这两灯泡的电压也是相同的，会得到错误的结论； (3)[3]从表中数据可知，第1次实验时 0.8V 2.2V 3.0V AB BC AC U U U +=+== 第2次、第3次实验时，也能得到这个结论，所以可知串联电路的电压特点是 AC AB BC U U U =+； (4)[4]小华进行多次实验的主要目的是寻找普遍规律； (5)[5]小明的做法是错误的；
一、填空题 1、单位换算： 468Ω＝ MΩ = KΩ，539 mV = kV= V。 2、电压是__________的原因，电源的作用是保持__________有一定的电压 3、一般照明电路的电压为V，只有 V的电压对人体是安全的。将8节干电池串联起来组成一个电池组，此电池组的总电压是______V，给3只相同的灯泡串联而成的电路供电，每只灯泡两端的电压为______V。 4、电压表能直接接在电源两端测量电源电压，这是因为电压表的____非常大，不会形成电源 ________。 二、选择题 5、小新用西红柿制作了一个水果电池，他用一片铜片和一片锌片制作了它的两个电极，做好该西红柿电池后，小新用电压表测量了它的电压，你觉得它的电压有多高？（） A．3V B．220V C．1.5V D．0.2V 6、关于电源，下列说法中正确的是( ) A．是提供电荷量的装置 B．是提供电流的装置 C．是提供电压的装置 D．是提供用电器的装置 7、用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接方式是： A．一定是串联; B．一定是并联; C．串联、并联都有可能; D．无法判断. 8、图所示电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能: A．L1短路; B．L2短路; C．L1断路; D．L2断路 . 9、由同种材料制成的三根电阻丝，已知它们的长度关系L1＞L2＝L3，横截面积的关系为S1=S2＜S3,现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是: A．R1＜R2=R3 ，I1=I2=I3 ; B．R1＝R2＞R3， I1=I2＞I3 ; C．R1＞R2＞R3，I1＞I2＞I3 ; D．R1＞R2＞R3，I1=I2=I3. 10、在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为: A．4.8V， 1.2V ; B． 6V， 1.2V ; C．1.2V， 6V ; D．1.2V， 4.8V. 11、一个灯泡接在三节串联的铅蓄电池上，才能正常发光如果现在用两个同样的灯泡串联后仍接在这个铅蓄电池上，则这两个灯泡将: A．较亮; B．较暗; C．正常发光; D．烧坏. 12、如图所示.开关S闭合后，将电压表并联在ab处时读数是0V；并联在bc处时读数是6V，整个电路中没有电流，其电路故障是: A. L1灯丝断路; B.L2灯丝断路; C.电池耗尽无电压; D.L2灯丝短路. 1
九年级物理第十六章 电压电阻单元测试题 」、单项选择题（每小题3分，共33分） 1 、电源在电路中的作用是 （ ) A .提供电流 B .提供电压 C .提供电量 D .既提供电压，也提供电流 2、在用电压表测量如图 16-1所示电路中灯泡L 两端的电压时, 电压表应接在（ ） A. a 、b 之间，a 与电压表“ +”接线柱连接 B. a 、b 之间，b 与电压表“ +”接线柱连接 C. c 、d 之间，c 与电压表“ +”接线柱连接 D. c 、d 之间，d 与电压表“ +”接线柱连接 3、用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，判 断两盏灯的连接方式是 （） A ?一定是串联 B ?一定是并联 C .串联、并联都有可能 D 4、下列用电器中，不需要变阻器的是 A .调温电熨斗 B 5、 关于电流表和电压表的使用，下列说法错误的是（ ） A .使用前都应检查指针是否指零 B .若有两个量程，一般都先用大量程“试触” C .两表都不能将两接线柱直接接到电源的两极上 D .接入电路时，都应使电流从正接线柱流入，从负接线柱流出 6、 为了研究电阻跟哪些因素有关，实验中必须 （ ） A .保持一个因素不变，改变其它因素，比较电阻中电流的大小 B .一次只改变某一因素，保持其它因素不变，比较每次电阻中的电流大小 C .同时变化多个因素，保持其它因素不变，比较每次电阻中电流的大小 D .保持电阻两端电压不变，同时改变一个或几个因素，比较电阻中电流大小 7、一个滑动变阻器铭牌上标有“ 50 Q 1.5A ”的字样它的意义是 （ A .电阻的最小值是 50 Q ，允许通过的最大电流是 1.5A .以上说法都不对 （ ） .电视机或收音机 C .无级调光书写台 D .普通家用的白炽电灯
初中物理：电压电阻单元测试卷 一、填空题:(共25分，每空1分) 1.一节干电池的电压为_____V ，家庭电路的电压为_____ V ，对人体安全的电压是______ V 。 2.使用电压表时，如果被测电压超过了电压表的最大测量值，不仅测不出电压值，电压表的指针还会被 ，甚至会 电压表．在不能预先估计被测电压的情况下，用 法来判断被测电压是否超过量程。 3.如图1，将连在电压表上的铜片和锌片插入烧杯的盐水中，就制成了一个电 池，观察电压表指针的偏转以及接线情况可知，该电池的电压是 V ， 片是它的正极。 4.仔细分析图2表中数据，不难发现“导体的电阻与材料有关”。除此之外，还可发现导体的电阻与它的 、 和 因素有关。 5.滑动变阻器是通过 来改变电阻的,如图3中，若要使滑片P 向C 端滑动时小灯泡变亮，应将滑动变阻器的接线柱 或 接在电 路的M 、N 端。 6.一批小彩灯正常工作电压是4V ，应将 只彩灯 联在家庭电路中，才能正常工作。 7.一只滑动变阻器上标有“30Ω 2Ａ”字样，它表示的物理含义是： （1） ；（2） 。 图2 图1 图3
图4 8.有三段粗细和电阻相同的铜、铝、铁导线， 的长度最短， 的长度最长。 9.如图4，电源电压为6V ，闭合开关S 后，发现两灯均不亮，仔细检查发现灯L 2的灯丝 断了，其他部分均正常，这时闭合S ，若用电压表分别: 测量B 、C 两点间的电压，其示数应为 V ； 测量A 、B 两点间的电压，其示数应为 V ； 测量A 、C 两点间的电压，其示数应为 V 。 10.某同学用两个量程的电压表（0～3V 和0～15V ）测量由两节干电池串联组成的电池组的电压时，记录的电压为10V ，他出现的错误的原因 是 ,实际电压是 V 。 二、选择题:(30分，每小题只有一个正确答案，每小题3分) 11.比较电流表和电压表的使用方法，下列说法错误．． 的是： （ ） A ．接入电路前要估计测量值的范围，来选定量程 B ．接入电路时都要使电流从正接线柱流入，从负接线柱流出 C ．接入电路时都严禁将表的两个接线柱直接接到电源的两极上 D ．使用前都要检查指针是否对准零刻度线 12.关于电阻，下列说法中正确的是： （ ） A ．绝缘体不容易导电，是因为它们没有电阻 B ．导体和绝缘体的电阻大小只跟材料有关 C ．将一根铜导线均匀拉长后，其电阻变大 D ．铜导线的电阻一定比铝导线的电阻小 13.如图5所示，为滑动变阻器的结构示意图。使滑片向左端滑动时，连入电路的阻值变小，连入电路的接线端是：（ ） Ａ. A 和C B. C 和D Ｃ. A 和B D. B 和D
九年级电压电阻单元测试题（Word版含解析） 一、初三物理电压电阻易错压轴题（难） 1．热敏电阻的阻值会随温度的改变而改变。小张同学用如图甲所示的电路来探究热敏电阻R T的阻值与温度的关系。已知M为控温器，电源电压未知但恒定不变，R为电阻箱（一种可以改变并读出阻值的变阻器）。因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作： ①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大； ②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到某数值，记录此时电阻箱的阻值为26Ω； ③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。 分析并回答下列问题： （1）步骤③中“……”部分的操作是____。 （2）从表中可以得出结论：在一定温度范围，_____。 （3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。 A．a、b B．b、c C．a、c 【答案】调节电阻箱的阻值，使电流表的示数保持不变热敏电阻的阻值随温度的升高而减小定值电阻短路A 【解析】 【详解】 （1）为了探究热敏电阻R T的阻值与温度的关系，应保持其他变量不变，即调节电阻箱阻值来保持电流表示数不变；（2）因为热敏电阻R t与电阻箱串联，而电路电流保持不变，所以电路总电阻保持不变，读表可知，那么随着温度升高，变阻箱电阻增大，即热敏电阻R T的减小。（3）如图乙：闭合开关后，小华发现电流表有示数，说明电路没有断路，将电压表依次并在各接线柱之间发现ab间无示数，而接ac、bc间有示数，则ab间一定发生短路；想要电压表的读数随温度的升高而增大，电路总电压不变的情况下，根据串联分压原理，定值电阻ab两端电压随热敏电阻R t减小而增加，故应接在ab之间，选A。
八年级物理下册第六章《电压.电阻》单元测试卷 班级: 姓名: 一、填空题：（每空1分，共22分） 1、要在一段电路中产生电流，它的两端就要有 ， 就是给用电器两端提供 的装置。 2、图1是某手机电池外壳上的说明，根据学习的物理知识可判断 “1.2V ”中的“V ”是物理量 的单位。电池中含有汞、镉等多种重金属，电池外壳锈蚀后会污染 ，危害公众健康。图1左侧是一个打“╳”的普通垃圾桶，它告诉我们 。 3、用一只MP3收听音乐时的工作电压为3V ，需用 节干电池 联使用。对人体来说，安全电压是 。 4、灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图2所示。再测灯L2两端的电压时，只将电压表接A 的一端改接C ，这种接法 （填“正确”或“不正确”。原因是 。 5、如图3所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池．观察电压表指针的偏转与接线可知：这个电池的电压是____ V ，__ 片是它的正极． 6、有A 、B 、C 、D 四根导线，A 是镍鉻合金线，其余三根是铜线；B 、C 粗细相同，C 长B 短；C 、D 长度相同，C 粗D 细；A 、D 长度、粗 细均相同。则这四根导线的电阻关系是：B C D A 。 7、电视机、收音机上的“音量Volume ”旋钮，能够控制声音的响度，它实质是一个 。科学家发现，有些物质在很低的温度时，电阻就变成了零，这种现象叫_________________。 8、如图4所示，M 、N 与废灯泡的灯丝连接，闭合开关S 后，用酒精灯给灯丝加热，可以观察到电流表的示数 ，小灯的亮度逐渐 ，这是因为灯丝的温度升高，电阻 。它表明：金属导体的电阻 。 二、 选择题：（每题3分，共30分） 9、在选择电压表的量程时，正确的是（ ） A ．尽可能选择大一些的量程 B ．试触大量程接线柱时发现指针偏转很小，应选用小量程进行测量 C ．选用大小不同的量程测量，测量结果同样精确 D ．试触时电压表示数2.8V ，选15V 的量程更好些 10、下列四个电路图中，正确的是： （ ） 11、关于电表的使用方法，下列说法错误的是： （ ） A 、电流表应串联在电路中，电压表应并联在电路中 B 、连接电表时必须让电流从“+”接线柱流入，从“—”接线柱流出 C 、被测值不能超过电表的量程 D 、电压表、电流表都可以直接接在电源的两极上 12、使用滑动变阻器时，闭合开关前，应把滑动变阻器的滑片调到阻值最大，下列各图中滑片位置正确的是： （ ） 图 4 图 1 图6
内江物理电压电阻单元测试卷（含答案解析） 一、初三物理电压电阻易错压轴题（难） 1．小红同学对串联电路的电压规律进行了探究． （猜想与假设）串联电路总电压等于各用电器两端的电压之和． （设计与进行实验） （1）按如图所示的电路图连接电路． （2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压． （3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上． （4）测出AC间的电压，得出结论． （交流与评估） （1）在拆接电路时，开关必须_________． （2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1______或 L2_______．（填“短路”或“断路”） （3）小明用步骤3的方法能否测出L2两端的电压？_________，为什么？ ___________________________． （4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：_________________．此实验在设计方案上存在的不足之处是_________． U AB/V U BC/V U AC/V 2.4 1.4 3.8 【答案】断开短路断路不能电压表的正负接线柱接反了串联电路中总电压等于各用电器两端的电压之和只做一次实验，一组实验数据得出的实验结论不具普遍性 【解析】 【分析】 【详解】 （1）在做电学实验连接电路的过程中，开关应是断开的； （2）由图示可知，当灯泡L1短路时，电压表短路，示数为0；当灯泡L2断路时，整个电路断开，电压表的示数为0； （3）当采用步骤3的操作时，会使电压表正负接线柱反接，不能测出灯泡L2两端的电压； （4）得出的结论为：串联电路中总电压等于各用电器两端的电压之和；由于只做了一次实
攀枝花物理电压电阻单元测试与练习（word解析版） 一、初三物理电压电阻易错压轴题（难） 1．探究性学习小组的同学们合作进行探究“串联电路的电压特点”，设计了如图Ⅰ所示电路，并连接了相应的实物电路，如图Ⅱ所示。 (1)在连接的实物电路中有一处错误，无法完成实验，连接错误的导线是______（填a、b 或c） (2)正确连接后，闭合开关，发现电流表和电压表V1都没示数，电压表V2有示数，电路故障可能是______，更换器材后继续实验，根据测得的实验数据，绘制了如图Ⅲ所示的曲线图。 ①图Ⅲ中，甲、乙两条曲线是根据图Ⅰ电路测得的实验数据所绘制的曲线，其中图Ⅰ电路中电压表V1对应的曲线是______（填“甲”或“乙”）； ②已知电源电压恒为6V，根据探究目的分析图Ⅲ中的曲线，得出的实验结论是______； ③由图Ⅲ可知，滑动变阻器的最大阻值为______Ω。 （拓展）学习小组的同学还想由此电路探究电流与电阻的关系，可供选择的定值电阻的阻值为5Ω、5Ω、10Ω、15Ω、20Ω、25Ω。 ①电路连接正确后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，使电压表示数为2V，读出了电流表的示数；再将5Ω的定值电阻换成10Ω的定值电阻进行实验，向______移动滑片直至电压表示数为2V，并记录电流表的示数； ②该同学还想多测几组数据，但他不能选用的定值电阻阻值是______Ω。 【答案】b滑动变阻器断路甲串联电路中总电压等于各部分电压之和 40 右 25 【解析】 【分析】 【详解】 (1)[1]根据图Ⅰ可以看出，电压表应该并联在滑动变阻器两端，而图Ⅱ中的滑动变阻器被短路，所以导线b应该接到滑动变阻器的左下端接线柱或接到定值电阻R1的右侧接线柱上。 (2)[2]正确连接后，闭合开关，发现电流表和电压表V1都没示数，说明电路断路，电压表V2有示数，则电路故障可能是与电压表V2并联的滑动变阻器断路。 [3]根据图Ⅰ可以看出，电路是一个串联电路，电流增大时，根据U=IR，电压表V1的示数也增大，对应图Ⅲ中的甲曲线。
电压电阻单元测试题(含答案) 一、电压电阻选择题 1．下列关于电阻的说法正确的是（） A. 滑动变阻器是通过改变连入电路中电阻线的横截面积的大小来改变电阻的 B. 长度和横截面积均相同的铜导线和保险丝，在同一温度下，保险丝的电阻大 C. 一切导体的电阻都随着温度的升高而增大 D. 当导体中电流为零时，导体的电阻也为零 【答案】B 【解析】【分析】（1）材料、长度、横截面积、温度都影响电阻，而在实际生活中连续改变电阻最方便的办法就是改变长度，所以滑动变阻器是改变连入电路中电阻线的长度来改变电阻的； （2）在长度为1m，横截面积为1mm2，温度为20℃时，做保险丝的铅锑合金比铜电阻大，即保险丝比铜电阻率大； （3）导体的电阻与温度有关，有的导体电阻随温度升高而增大，有的导体电阻随温度的升高而减小； （4）电阻是导体本身的性质，不受外界电流、电压的影响． 【解答】A、滑动变阻器是通过改变连入电路中电阻线的长度来改变电阻的，是长度而不是横截面积，故A错误； B、保险丝是根据电流的热效应，当电路中电流过大时熔断自己来保护电路的，这说明保险丝比铜的电阻率大，故B正确； C、钨丝、铁丝的电阻随温度的升高而增大，铅芯、玻璃、半导体的电阻随温度的升高而减小，故C错误； D、导体的电阻受材料、长度、横截面积、温度影响，不受外界的电流、电压影响，故D 错误． 故选B． 【点评】（1）当电阻一定时，电流与电压成正比，当电压为0时，电流也为0，不要误以为电压为0时，电阻变成0了； （2）记住影响电阻大小的四个因素． 2．如图所示的是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数.则故障原因可能是（） A. L1断路 B. L1短路 C. L2短路 D. L2断路【答案】C

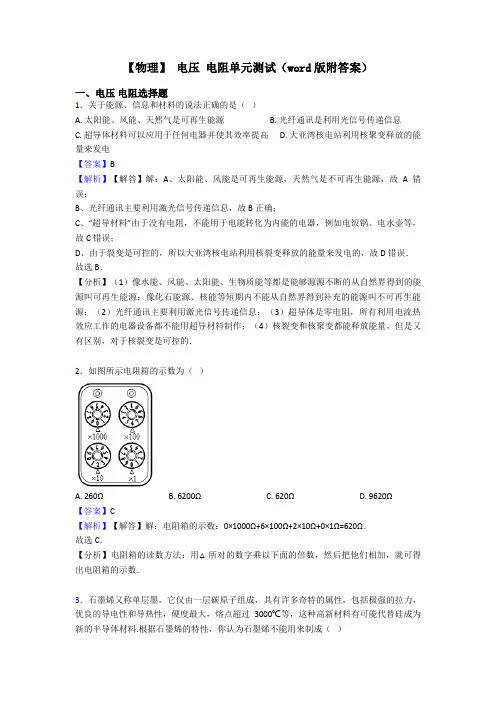

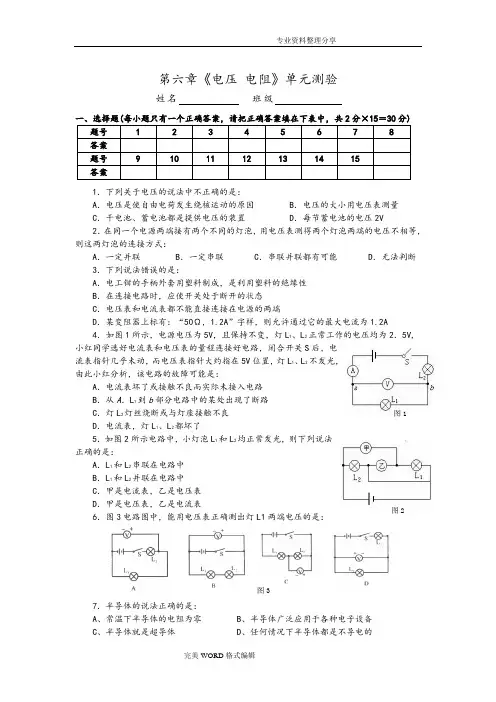

第六章《电压 电阻》单元测验 姓名 班级 1．下列关于电压的说法中不正确的是： A ．电压是使自由电荷发生绕核运动的原因 B ．电压的大小用电压表测量 C ．干电池、蓄电池都是提供电压的装置 D ．每节蓄电池的电压2V 2．在同一个电源两端接有两个不同的灯泡，用电压表测得两个灯泡两端的电压不相等，则这两灯泡的连接方式： A ．一定并联 B ．一定串联 C ．串联并联都有可能 D ．无法判断 3．下列说法错误的是： A ．电工钳的手柄外套用塑料制成，是利用塑料的绝缘性 B ．在连接电路时，应使开关处于断开的状态 C ．电压表和电流表都不能直接连接在电源的两端 D ．某变阻器上标有：“50Ω，1.2A ”字样，则允许通过它的最大电流为1.2A 4．如图1所示，电源电压为5V ，且保持不变，灯L 1、L 2正常工作的电压均为2．5V,小红同学选好电流表和电压表的量程连接好电路，闭合开关S 后，电流表指针几乎未动，而电压表指针大约指在5V 位置，灯L 1、L 2不发光，由此小红分析，该电路的故障可能是： A ．电流表坏了或接触不良而实际未接入电路 B ．从A ．L 1到b 部分电路中的某处出现了断路 C ．灯L 2灯丝烧断或与灯座接触不良 D ．电流表，灯L 1、L 2都坏了 5．如图2所示电路中，小灯泡L 1和L 2均正常发光，则下列说法正确的是： A ．L 1和L 2串联在电路中 B ．L 1和L 2并联在电路中 C ．甲是电流表，乙是电压表 D ．甲是电压表，乙是电流表 6．图3电路图中，能用电压表正确测出灯L1两端电压的是： 7．半导体的说法正确的是： A 、常温下半导体的电阻为零 B 、半导体广泛应用于各种电子设备 C 、半导体就是超导体 D 、任何情况下半导体都是不导电的 图1 图2 图3
