九年级电压 电阻单元测试题(Word版 含解析)

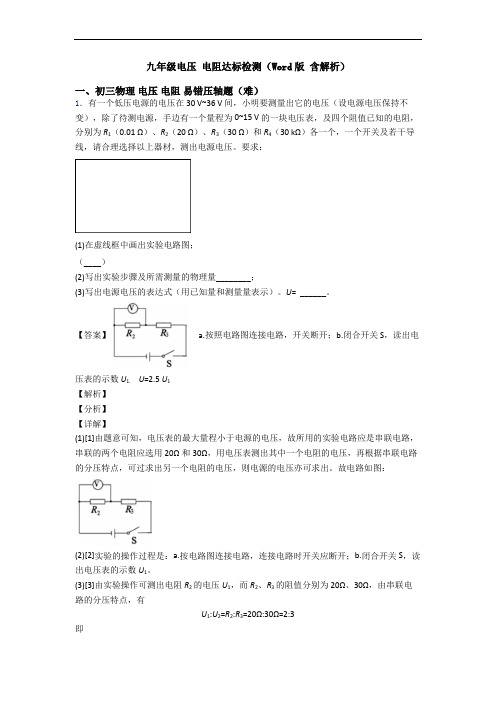

九年级电压电阻达标检测（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．有一个低压电源的电压在 30 V~36 V 间，小明要测量出它的电压（设电源电压保持不变），除了待测电源，手边有一个量程为 0~15 V 的一块电压表，及四个阻值已知的电阻，分别为R1（0.01 Ω）、R2（20 Ω）、R3（30 Ω）和R4（30 kΩ）各一个，一个开关及若干导线，请合理选择以上器材，测出电源电压。

要求：(1)在虚线框中画出实验电路图；（____）(2)写出实验步骤及所需测量的物理量________；(3)写出电源电压的表达式（用已知量和测量量表示）。

U= ______。

【答案】 a.按照电路图连接电路，开关断开；b.闭合开关 S，读出电压表的示数U1.U=2.5 U1【解析】【分析】【详解】(1)[1]由题意可知，电压表的最大量程小于电源的电压，故所用的实验电路应是串联电路，串联的两个电阻应选用20Ω和30Ω，用电压表测出其中一个电阻的电压，再根据串联电路的分压特点，可过求出另一个电阻的电压，则电源的电压亦可求出。

故电路如图：(2)[2]实验的操作过程是：a.按电路图连接电路，连接电路时开关应断开；b.闭合开关S，读出电压表的示数U1。

(3)[3]由实验操作可测出电阻R2的电压U1，而R2、R3的阻值分别为20Ω、30Ω，由串联电路的分压特点，有U1:U2=R2:R3=20Ω:30Ω=2:3即U2=1.5U1那么电源的电压U=U1+U2=U1+1.5U1=2.5U12．某实验小组探究金属丝电阻大小与横截面积的关系，实验室提供了下列器材：小灯泡、电压表、电流表、电池组、滑动变阻器、刻度尺、开关和导线若干。

（1）为了完成实验，还需要选择什么规格的金属丝。

（2）请你选择合适的器材，设计一个实验方案（电路图配合文字叙述）（3）分析可能出现的实验现象并得出结论【答案】（1）选择材料相同、长度相等，横截面积不同的金属丝若干（2）见解析（3）见解析【解析】【详解】（1）在不考虑温度变化的情况下，影响电阻大小的因素有导体的材料、长度和横截面积。

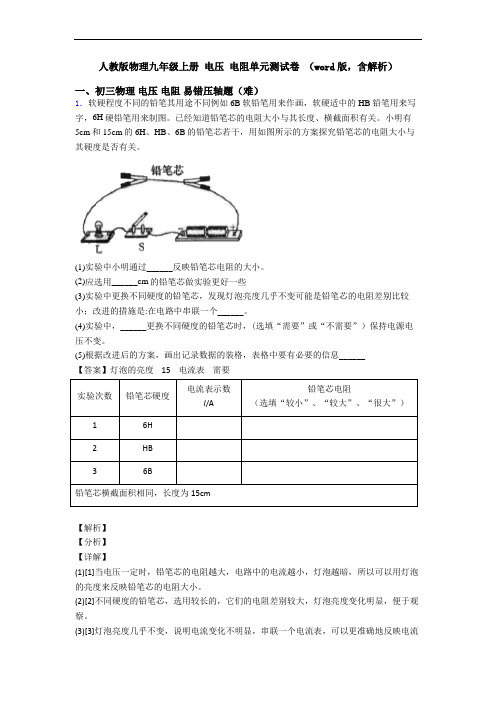

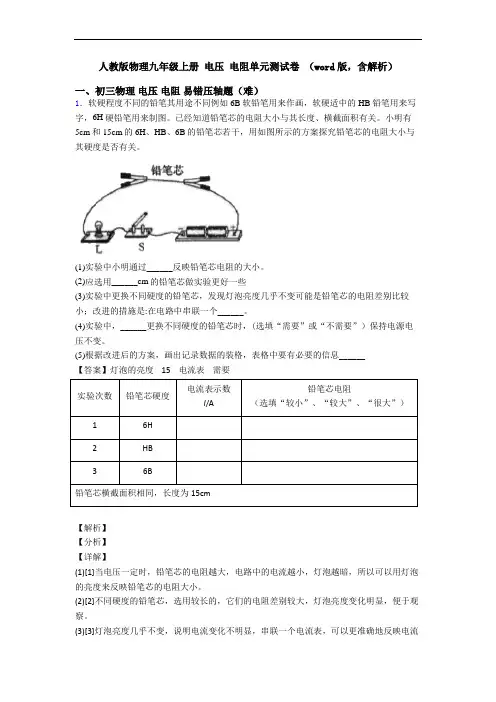

人教版物理九年级上册电压电阻单元测试卷（word版，含解析）一、初三物理电压电阻易错压轴题（难）1．软硬程度不同的铅笔其用途不同例如6B软铅笔用来作画，软硬适中的HB铅笔用来写字，6H硬铅笔用来制图。

已经知道铅笔芯的电阻大小与其长度、横截面积有关。

小明有5cm和15cm的6H、HB、6B的铅笔芯若干，用如图所示的方案探究铅笔芯的电阻大小与其硬度是否有关。

(1)实验中小明通过______反映铅笔芯电阻的大小。

(2)应选用______cm的铅笔芯做实验更好一些(3)实验中更换不同硬度的铅笔芯，发现灯泡亮度几乎不变可能是铅笔芯的电阻差别比较小；改进的措施是:在电路中串联一个______。

(4)实验中，______更换不同硬度的铅笔芯时，(选填“需要”或“不需要”）保持电源电压不变。

(5)根据改进后的方案，画出记录数据的装格，表格中要有必要的信息______【答案】灯泡的亮度 15 电流表需要实验次数铅笔芯硬度电流表示数I/A铅笔芯电阻（选填“较小”、“较大”、“很大”）16H2HB36B铅笔芯横截面积相同，长度为15cm【解析】【分析】【详解】(1)[1]当电压一定时，铅笔芯的电阻越大，电路中的电流越小，灯泡越暗，所以可以用灯泡的亮度来反映铅笔芯的电阻大小。

(2)[2]不同硬度的铅笔芯，选用较长的，它们的电阻差别较大，灯泡亮度变化明显，便于观察。

(3)[3]灯泡亮度几乎不变，说明电流变化不明显，串联一个电流表，可以更准确地反映电流的变化情况。

(4)[4]研究不同硬度铅笔芯的电阻与硬度的关系，应该控制其它因素相同，所以需要保持电源电压不变。

(5)[5]实验时，要控制铅笔芯长度和横截面积相同，进行多次实验，由于没有电压表，所以不能测出铅笔芯的电阻值，只能通过电流表示数来比较其电阻大小，所以设计表格如下：实验次数铅笔芯硬度电流表示数I/A铅笔芯电阻（选填“较小”、“较大”、“很大”）16H2HB36B铅笔芯横截面积相同，长度为15cm2．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。

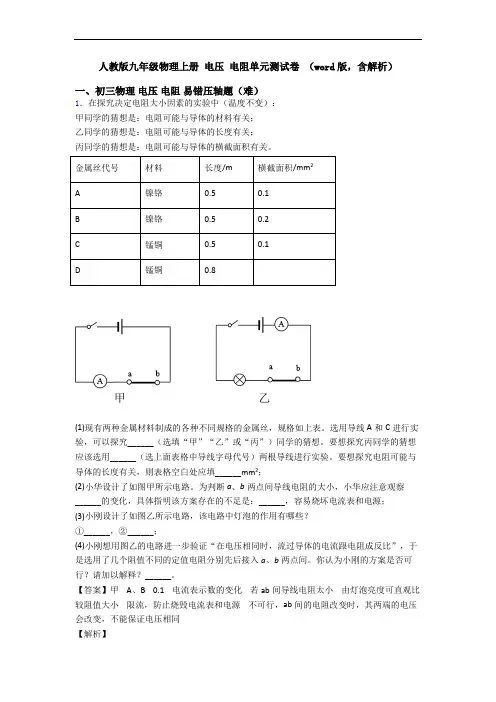

人教版九年级物理上册电压电阻单元测试卷（word版，含解析）一、初三物理电压电阻易错压轴题（难）1．在探究决定电阻大小因素的实验中（温度不变）：甲同学的猜想是：电阻可能与导体的材料有关；乙同学的猜想是：电阻可能与导体的长度有关；丙同学的猜想是：电阻可能与导体的横截面积有关。

金属丝代号材料长度/m横截面积/mm2A镍铬0.50.1B镍铬0.50.2C锰铜0.50.1D锰铜0.8(1)现有两种金属材料制成的各种不同规格的金属丝，规格如上表。

选用导线A和C进行实验，可以探究______（选填“甲”“乙”或“丙”）同学的猜想。

要想探究丙同学的猜想应该选用______（选上面表格中导线字母代号）两根导线进行实验。

要想探究电阻可能与导体的长度有关，则表格空白处应填______mm2；(2)小华设计了如图甲所示电路。

为判断a、b两点间导线电阻的大小，小华应注意观察______的变化，具体指明该方案存在的不足是：______，容易烧坏电流表和电源；(3)小刚设计了如图乙所示电路，该电路中灯泡的作用有哪些？①______，②______；(4)小刚想用图乙的电路进一步验证“在电压相同时，流过导体的电流跟电阻成反比”，于是选用了几个阻值不同的定值电阻分别先后接入a、b两点间。

你认为小刚的方案是否可行？请加以解释？______。

【答案】甲 A、B 0.1 电流表示数的变化若ab间导线电阻太小由灯泡亮度可直观比较阻值大小限流，防止烧毁电流表和电源不可行，ab间的电阻改变时，其两端的电压会改变，不能保证电压相同【解析】【分析】【详解】(1)[1]由表中所给条件知，导线A和C的长度、横截面积相同，导体的材料不同，故可以探究甲同学的猜想。

[2]要探究横截面积与导体电阻大小的关系，就要控制导体的材料、长度相同，横截面积不同，在表格中给的导线中，只有A、B符合条件。

[3]要探究长度与导体电阻大小的关系，就要控制导体的材料、横截面积相同，导体的长度不同，在表格中给的导线中，只有C、D符合条件，故表格空白处应填0.1mm2。

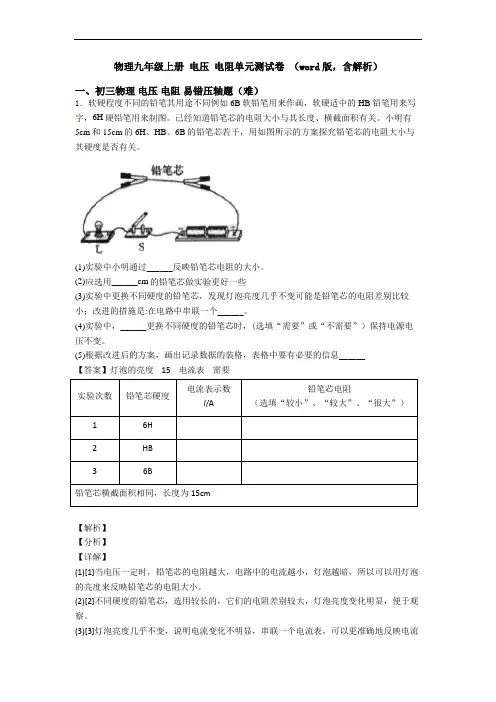

物理九年级上册电压电阻单元测试卷（word版，含解析）一、初三物理电压电阻易错压轴题（难）1．软硬程度不同的铅笔其用途不同例如6B软铅笔用来作画，软硬适中的HB铅笔用来写字，6H硬铅笔用来制图。

已经知道铅笔芯的电阻大小与其长度、横截面积有关。

小明有5cm和15cm的6H、HB、6B的铅笔芯若干，用如图所示的方案探究铅笔芯的电阻大小与其硬度是否有关。

(1)实验中小明通过______反映铅笔芯电阻的大小。

(2)应选用______cm的铅笔芯做实验更好一些(3)实验中更换不同硬度的铅笔芯，发现灯泡亮度几乎不变可能是铅笔芯的电阻差别比较小；改进的措施是:在电路中串联一个______。

(4)实验中，______更换不同硬度的铅笔芯时，(选填“需要”或“不需要”）保持电源电压不变。

(5)根据改进后的方案，画出记录数据的装格，表格中要有必要的信息______【答案】灯泡的亮度 15 电流表需要实验次数铅笔芯硬度电流表示数I/A铅笔芯电阻（选填“较小”、“较大”、“很大”）16H2HB36B铅笔芯横截面积相同，长度为15cm【解析】【分析】【详解】(1)[1]当电压一定时，铅笔芯的电阻越大，电路中的电流越小，灯泡越暗，所以可以用灯泡的亮度来反映铅笔芯的电阻大小。

(2)[2]不同硬度的铅笔芯，选用较长的，它们的电阻差别较大，灯泡亮度变化明显，便于观察。

(3)[3]灯泡亮度几乎不变，说明电流变化不明显，串联一个电流表，可以更准确地反映电流的变化情况。

(4)[4]研究不同硬度铅笔芯的电阻与硬度的关系，应该控制其它因素相同，所以需要保持电源电压不变。

(5)[5]实验时，要控制铅笔芯长度和横截面积相同，进行多次实验，由于没有电压表，所以不能测出铅笔芯的电阻值，只能通过电流表示数来比较其电阻大小，所以设计表格如下：实验次数铅笔芯硬度电流表示数I/A铅笔芯电阻（选填“较小”、“较大”、“很大”）16H2HB36B铅笔芯横截面积相同，长度为15cm2．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。

九年级物理上册电压电阻单元测试卷（word版，含解析）一、初三物理电压电阻易错压轴题（难）1．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。

同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。

以上猜想中正确有_____（填序号）。

【答案】2.2 电压表的正负接线柱接反②【解析】【分析】【详解】(1)[1]由实物图可知，两灯串联，电压表测L1的电压；电源为两节干电池，则电源电压＝＝U⨯2 1.5V3V根据串联分压的特点可知，灯L1两端的电压不可能大于3V，故图中电压表选择的是0～3V 量程，对应的分度值是0.1V，指针指在2V右面第2个小格上，读数为⨯＝2V+0.1V2 2.2V(2)[2]如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的。

(3)[3]闭合开关S后，发现灯L1发光，L2不发光，则：①若灯L2灯丝断了，电路断路，灯泡L1也不发光，故①错误；②若灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③若灯L2也工作时，由串联电路的电流特点可知，L2中电流和L1中电流相等，故③错误。

综上所述，以上猜想中正确只有②。

2．在“探究串联电路电压的特点”活动中：(1)如图所示，连接电路时，至少需要______根导线；实验中应选择规格______（相同/不同）的小灯泡；(2)在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是________________（填出一种即可）；(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。

九年级上册电压电阻单元测试卷（word版，含解析）一、初三物理电压电阻易错压轴题（难）1．在探究决定电阻大小因素的实验中（温度不变）：甲同学的猜想是：电阻可能与导体的材料有关；乙同学的猜想是：电阻可能与导体的长度有关；丙同学的猜想是：电阻可能与导体的横截面积有关。

金属丝代号材料长度/m横截面积/mm2A镍铬0.50.1B镍铬0.50.2C锰铜0.50.1D锰铜0.8(1)现有两种金属材料制成的各种不同规格的金属丝，规格如上表。

选用导线A和C进行实验，可以探究______（选填“甲”“乙”或“丙”）同学的猜想。

要想探究丙同学的猜想应该选用______（选上面表格中导线字母代号）两根导线进行实验。

要想探究电阻可能与导体的长度有关，则表格空白处应填______mm2；(2)小华设计了如图甲所示电路。

为判断a、b两点间导线电阻的大小，小华应注意观察______的变化，具体指明该方案存在的不足是：______，容易烧坏电流表和电源；(3)小刚设计了如图乙所示电路，该电路中灯泡的作用有哪些？①______，②______；(4)小刚想用图乙的电路进一步验证“在电压相同时，流过导体的电流跟电阻成反比”，于是选用了几个阻值不同的定值电阻分别先后接入a、b两点间。

你认为小刚的方案是否可行？请加以解释？______。

【答案】甲 A、B 0.1 电流表示数的变化若ab间导线电阻太小由灯泡亮度可直观比较阻值大小限流，防止烧毁电流表和电源不可行，ab间的电阻改变时，其两端的电压会改变，不能保证电压相同【解析】【分析】【详解】(1)[1]由表中所给条件知，导线A和C的长度、横截面积相同，导体的材料不同，故可以探究甲同学的猜想。

[2]要探究横截面积与导体电阻大小的关系，就要控制导体的材料、长度相同，横截面积不同，在表格中给的导线中，只有A、B符合条件。

[3]要探究长度与导体电阻大小的关系，就要控制导体的材料、横截面积相同，导体的长度不同，在表格中给的导线中，只有C、D符合条件，故表格空白处应填0.1mm2。

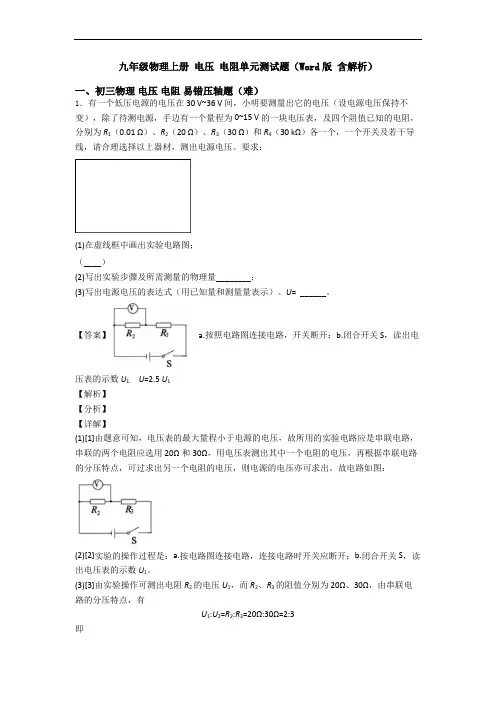

九年级物理上册电压电阻单元测试题（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．有一个低压电源的电压在 30 V~36 V 间，小明要测量出它的电压（设电源电压保持不变），除了待测电源，手边有一个量程为 0~15 V 的一块电压表，及四个阻值已知的电阻，分别为R1（0.01 Ω）、R2（20 Ω）、R3（30 Ω）和R4（30 kΩ）各一个，一个开关及若干导线，请合理选择以上器材，测出电源电压。

要求：(1)在虚线框中画出实验电路图；（____）(2)写出实验步骤及所需测量的物理量________；(3)写出电源电压的表达式（用已知量和测量量表示）。

U= ______。

【答案】 a.按照电路图连接电路，开关断开；b.闭合开关 S，读出电压表的示数U1.U=2.5 U1【解析】【分析】【详解】(1)[1]由题意可知，电压表的最大量程小于电源的电压，故所用的实验电路应是串联电路，串联的两个电阻应选用20Ω和30Ω，用电压表测出其中一个电阻的电压，再根据串联电路的分压特点，可过求出另一个电阻的电压，则电源的电压亦可求出。

故电路如图：(2)[2]实验的操作过程是：a.按电路图连接电路，连接电路时开关应断开；b.闭合开关S，读出电压表的示数U1。

(3)[3]由实验操作可测出电阻R2的电压U1，而R2、R3的阻值分别为20Ω、30Ω，由串联电路的分压特点，有U1:U2=R2:R3=20Ω:30Ω=2:3即U2=1.5U1那么电源的电压U=U1+U2=U1+1.5U1=2.5U12．在“探究串联电路电压的特点”活动中：(1)如图所示，连接电路时，至少需要______根导线；实验中应选择规格______（相同/不同）的小灯泡；(2)在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是________________（填出一种即可）；(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。

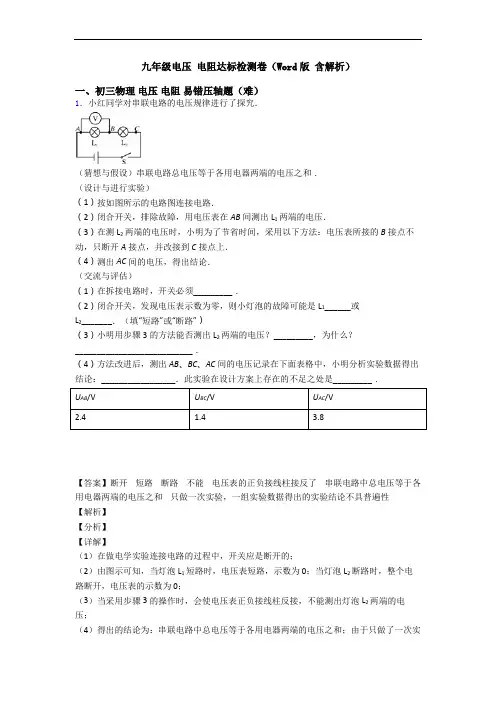

九年级电压电阻达标检测卷（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．小红同学对串联电路的电压规律进行了探究．（猜想与假设）串联电路总电压等于各用电器两端的电压之和．（设计与进行实验）（1）按如图所示的电路图连接电路．（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压．（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．（4）测出AC间的电压，得出结论．（交流与评估）（1）在拆接电路时，开关必须_________．（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1______或L2_______．（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？_________，为什么？___________________________．（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：_________________．此实验在设计方案上存在的不足之处是_________．U AB/V U BC/V U AC/V2.4 1.43.8【答案】断开短路断路不能电压表的正负接线柱接反了串联电路中总电压等于各用电器两端的电压之和只做一次实验，一组实验数据得出的实验结论不具普遍性【解析】【分析】【详解】（1）在做电学实验连接电路的过程中，开关应是断开的；（2）由图示可知，当灯泡L1短路时，电压表短路，示数为0；当灯泡L2断路时，整个电路断开，电压表的示数为0；（3）当采用步骤3的操作时，会使电压表正负接线柱反接，不能测出灯泡L2两端的电压；（4）得出的结论为：串联电路中总电压等于各用电器两端的电压之和；由于只做了一次实验，就得出结论，这样的结论不具有普遍性．2．在“探究串联电路电压的特点”活动中：(1)如图所示，连接电路时，至少需要______根导线；实验中应选择规格______（相同/不同）的小灯泡；(2)在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是________________（填出一种即可）；(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。

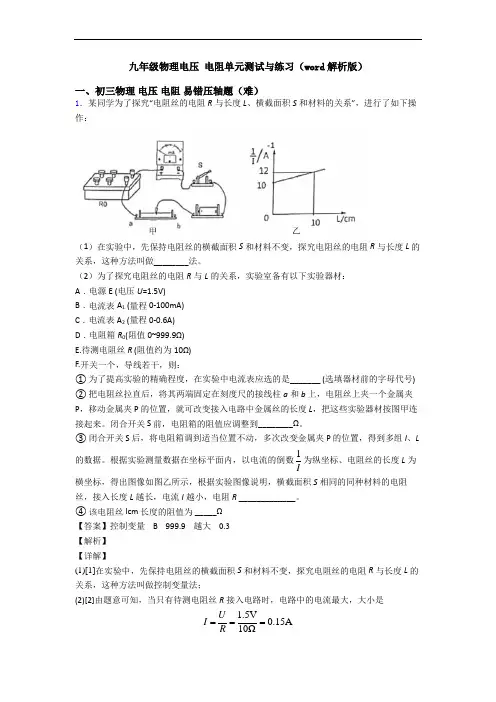

九年级物理电压 电阻单元测试与练习（word 解析版）一、初三物理 电压 电阻 易错压轴题（难）1．某同学为了探究“电阻丝的电阻R 与长度L 、横截面积S 和材料的关系”，进行了如下操作：（1）在实验中，先保持电阻丝的横截面积S 和材料不变，探究电阻丝的电阻R 与长度L 的关系，这种方法叫做________法。

（2）为了探究电阻丝的电阻R 与L 的关系，实验室备有以下实验器材：A ．电源E (电压U =1.5V)B ．电流表A 1 (量程 0-100mA)C ．电流表A 2 (量程 0-0.6A)D ．电阻箱R 0(阻值 0~999.9Ω)E.待测电阻丝R (阻值约为10Ω)F.开关一个，导线若干，则：① 为了提高实验的精确程度，在实验中电流表应选的是_______ (选填器材前的字母代号) ② 把电阻丝拉直后，将其两端固定在刻度尺的接线柱a 和b 上，电阻丝上夹一个金属夹 P ，移动金属夹 P 的位置，就可改变接入电路中金属丝的长度 L ，把这些实验器材按图甲连接起来。

闭合开关 S 前，电阻箱的阻值应调整到________Ω。

③ 闭合开关 S 后，将电阻箱调到适当位置不动，多次改变金属夹 P 的位置，得到多组 I 、L 的数据。

根据实验测量数据在坐标平面内，以电流的倒数1I为纵坐标、电阻丝的长度 L 为横坐标，得出图像如图乙所示，根据实验图像说明，横截面积S 相同的同种材料的电阻丝，接入长度L 越长，电流I 越小，电阻R _____________。

④ 该电阻丝 lcm 长度的阻值为 _____Ω【答案】控制变量 B 999.9 越大 0.3【解析】【详解】(1)[1]在实验中，先保持电阻丝的横截面积S 和材料不变，探究电阻丝的电阻R 与长度L 的关系，这种方法叫做控制变量法；(2)[2]由题意可知，当只有待测电阻丝R 接入电路时，电路中的电流最大，大小是1.5V 0.15A 10ΩU I R ===为了提高实验的精确程度，电流表A 2的量程是0到0.6A ，这个精确程度不够好，应该选择电流表A 1，量程是0到100mA ；[3]为了保护电路，闭合开关S 前，电阻箱的电阻值应该调到最大，即调到999.9Ω；[4]从图乙可以看到，接入长度L 越长，1I越大，即电流I 越小，电路中的总电阻越大，而电阻箱阻值大小不变，那么电阻R 越大；[5]当电阻丝0L =时，电流1A 10I =，此时电阻丝接入电路中的阻值大小为0，根据欧姆定律可求得电阻箱大小是00 1.5V 15Ω1A 10U R I === 当电阻丝10cm L =时，电流1A 12I =，此时设电阻丝接入电路中的阻值大小为R ，根据欧姆定律可得 0 1.5V 1A 15Ω12U I R R R ===++ 可求得电阻3ΩR =，即电阻丝10cm L =时，对应电阻3ΩR =；当电阻丝1cm L =时，电阻R 大小符合关系式10cm 1cm 3ΩR= 可求得0.3ΩR =。

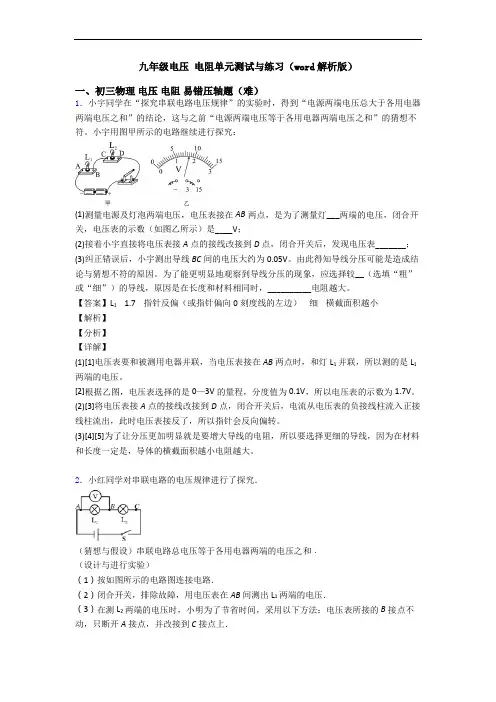

九年级电压电阻单元测试与练习（word解析版）一、初三物理电压电阻易错压轴题（难）1．小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。

小宇用图甲所示的电路继续进行探究：(1)测量电源及灯泡两端电压，电压表接在AB两点，是为了测量灯___两端的电压，闭合开关，电压表的示数（如图乙所示）是____V；(2)接着小宇直接将电压表接A点的接线改接到D点，闭合开关后，发现电压表_______；(3)纠正错误后，小宇测出导线BC间的电压大约为0.05V。

由此得知导线分压可能是造成结论与猜想不符的原因。

为了能更明显地观察到导线分压的现象，应选择较__（选填“粗”或“细”）的导线，原因是在长度和材料相同时，__________电阻越大。

【答案】L1 1.7 指针反偏（或指针偏向0刻度线的左边）细橫截面积越小【解析】【分析】【详解】(1)[1]电压表要和被测用电器并联，当电压表接在AB两点时，和灯L1并联，所以测的是L1两端的电压。

[2]根据乙图，电压表选择的是0—3V的量程，分度值为0.1V，所以电压表的示数为1.7V。

(2)[3]将电压表接A点的接线改接到D点，闭合开关后，电流从电压表的负接线柱流入正接线柱流出，此时电压表接反了，所以指针会反向偏转。

(3)[4][5]为了让分压更加明显就是要增大导线的电阻，所以要选择更细的导线，因为在材料和长度一定是，导体的横截面积越小电阻越大。

2．小红同学对串联电路的电压规律进行了探究．（猜想与假设）串联电路总电压等于各用电器两端的电压之和．（设计与进行实验）（1）按如图所示的电路图连接电路．（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压．（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．（4）测出AC间的电压，得出结论．（交流与评估）（1）在拆接电路时，开关必须_________．（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1______或L2_______．（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？_________，为什么？___________________________．（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：_________________．此实验在设计方案上存在的不足之处是_________．U AB/V U BC/V U AC/V2.4 1.43.8【答案】断开短路断路不能电压表的正负接线柱接反了串联电路中总电压等于各用电器两端的电压之和只做一次实验，一组实验数据得出的实验结论不具普遍性【解析】【分析】【详解】（1）在做电学实验连接电路的过程中，开关应是断开的；（2）由图示可知，当灯泡L1短路时，电压表短路，示数为0；当灯泡L2断路时，整个电路断开，电压表的示数为0；（3）当采用步骤3的操作时，会使电压表正负接线柱反接，不能测出灯泡L2两端的电压；（4）得出的结论为：串联电路中总电压等于各用电器两端的电压之和；由于只做了一次实验，就得出结论，这样的结论不具有普遍性．3．小明想探究某电阻的阻值R，与温度t的关系，设计了如下图所示的电路，其中，定值电阻R o＝20 Ω，电源电压U＝3 V。

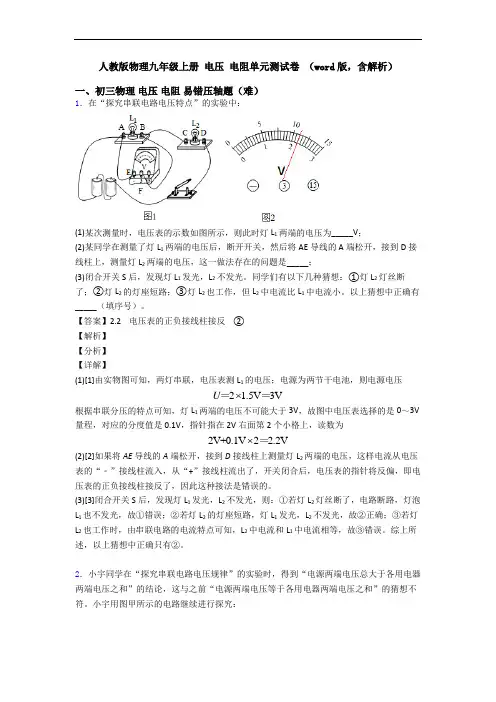

人教版物理九年级上册电压电阻单元测试卷（word版，含解析）一、初三物理电压电阻易错压轴题（难）1．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。

同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。

以上猜想中正确有_____（填序号）。

【答案】2.2 电压表的正负接线柱接反②【解析】【分析】【详解】(1)[1]由实物图可知，两灯串联，电压表测L1的电压；电源为两节干电池，则电源电压＝＝2 1.5V3VU⨯根据串联分压的特点可知，灯L1两端的电压不可能大于3V，故图中电压表选择的是0～3V 量程，对应的分度值是0.1V，指针指在2V右面第2个小格上，读数为⨯＝2V+0.1V2 2.2V(2)[2]如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的。

(3)[3]闭合开关S后，发现灯L1发光，L2不发光，则：①若灯L2灯丝断了，电路断路，灯泡L1也不发光，故①错误；②若灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③若灯L2也工作时，由串联电路的电流特点可知，L2中电流和L1中电流相等，故③错误。

综上所述，以上猜想中正确只有②。

2．小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。

小宇用图甲所示的电路继续进行探究：(1)测量电源及灯泡两端电压，电压表接在AB两点，是为了测量灯___两端的电压，闭合开关，电压表的示数（如图乙所示）是____V；(2)接着小宇直接将电压表接A点的接线改接到D点，闭合开关后，发现电压表_______；(3)纠正错误后，小宇测出导线BC间的电压大约为0.05V。

物理九年级上册电压电阻单元测试卷（word版，含解析）一、初三物理电压电阻易错压轴题（难）1．在探究决定电阻大小因素的实验中（温度不变）：甲同学的猜想是：电阻可能与导体的材料有关；乙同学的猜想是：电阻可能与导体的长度有关；丙同学的猜想是：电阻可能与导体的横截面积有关。

金属丝代号材料长度/m横截面积/mm2A镍铬0.50.1B镍铬0.50.2C锰铜0.50.1D锰铜0.8(1)现有两种金属材料制成的各种不同规格的金属丝，规格如上表。

选用导线A和C进行实验，可以探究______（选填“甲”“乙”或“丙”）同学的猜想。

要想探究丙同学的猜想应该选用______（选上面表格中导线字母代号）两根导线进行实验。

要想探究电阻可能与导体的长度有关，则表格空白处应填______mm2；(2)小华设计了如图甲所示电路。

为判断a、b两点间导线电阻的大小，小华应注意观察______的变化，具体指明该方案存在的不足是：______，容易烧坏电流表和电源；(3)小刚设计了如图乙所示电路，该电路中灯泡的作用有哪些？①______，②______；(4)小刚想用图乙的电路进一步验证“在电压相同时，流过导体的电流跟电阻成反比”，于是选用了几个阻值不同的定值电阻分别先后接入a、b两点间。

你认为小刚的方案是否可行？请加以解释？______。

【答案】甲 A、B 0.1 电流表示数的变化若ab间导线电阻太小由灯泡亮度可直观比较阻值大小限流，防止烧毁电流表和电源不可行，ab间的电阻改变时，其两端的电压会改变，不能保证电压相同【解析】【分析】【详解】(1)[1]由表中所给条件知，导线A和C的长度、横截面积相同，导体的材料不同，故可以探究甲同学的猜想。

[2]要探究横截面积与导体电阻大小的关系，就要控制导体的材料、长度相同，横截面积不同，在表格中给的导线中，只有A、B符合条件。

[3]要探究长度与导体电阻大小的关系，就要控制导体的材料、横截面积相同，导体的长度不同，在表格中给的导线中，只有C、D符合条件，故表格空白处应填0.1mm2。

九年级上册物理电压电阻单元测试题（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．某同学用下图所示的电路探究“通过导体的电流与电压、电阻的关系”，电源电压恒为．（1）闭合开关后，电流表无示数，但电压表有示数，原因可能是__________．A．电流表断路B．电压表断路C．R1断路D．R2断路（2）探究电流与电压的关系时，应保持________不变（选填“R1”或“R2”）．（3）探究电流与电阻的关系时，当R1的阻值是2Ω，电流表示数是1.0A，要使电流表示数是0.5A，R1的阻值是________Ω；多次测量后，作出的I-R1图像是图乙中的________．【答案】CR14D【解析】【分析】（1）闭合开关，电流表无示数，可能电路出现断路，电压表有示数，则与电压表并联的电路断路；（2）探究电流和电压的关系，应保持电阻不变；（3）探究电流和电阻的关系时，应保持电阻两端的电压不变，根据欧姆定律得到R1的阻值；根据电流和电阻的关系得到I-R1图像。

【详解】（1）闭合开关，电流表没有示数，可能出现断路，电压表有示数，则与电压表并联的R1断路，故选C。

（2）该实验是探究R1的电流和电压、电阻的关系，探究电流与电压的关系时，应保持R1不变；（3）R1两端的电压U=IR=1.0A×2Ω=2V，探究电流与电阻的关系时，应保持电阻两端的电压不变，要使电流表示数是0.5A，R1的阻值；因为电压不变，通过导体的电流和电阻成反比，所以作出的I-R1图像是图乙中的D。

【点睛】本题考查电流电压和电阻的关系，当导体的电阻一定时，导体中的电流与导体两端的电压成正比；当导体两端的电压一定时，导体中的电流与导体的电阻成反比。

2．在“探究导体的电阻跟哪些因素有关”的实验中．（1）小明为上述探究活动准备了四条电阻丝，电源电压恒定，并按图电路图进行连接，A、B间接入电阻丝．取得数据填入下表：编号材料长度横截面积电流（A）1镍铬合金2L S0.222锰铜合金2L S0.623镍铬合金L S0.444镍铬合金2L2S0.44（2）该实验通过比较________大小来判断接入A、B间的电阻丝的阻值大小；（3）这个实验的操作一定要小心谨慎，每次要用开关进行________，防止损坏电流表．（4）为了探究“电阻与长度的关系”，应该选用两条电阻丝________（填写所需要材料编号）分别接入A、B进行对比；如果将电阻丝1、2分别接入A、B间，可以探究电阻与________的关系；（5）在实验中发现在接入锰铜合金时，一开始电流到达了0.64A，过一会儿才变为0.62A，这说明导体的电阻与________有关．这个实验中，如果用小灯泡代替电流表，是否可行?答：________ （选填“可行”或“不可行”）【答案】电流试触 1和3 材料温度可行【解析】【分析】【详解】(2) 电源电压恒定，由URI可知，该实验通过比较电流大小来判断接入A、B间的电阻丝的阻值大小；(3)这个实验的操作一定要小心谨慎，每次要用开关进行试触，防止损坏电流表．(4)为了探究“电阻与长度的关系”，应该选用材料相同、横截面积相同的两条电阻丝，分别接入A、B进行对比，1和3就可以满足要求；电阻丝1和2材料不同，长度和横截面积相同，如果将电阻丝1、2分别接入A、B间，可以探究电阻与材料的关系；(5)在实验中发现在接入锰铜合金时，一开始电流到达了0.64A，过一会儿才变为0.62A，这说明导体的电阻与温度有关，温度升高电阻变大，电流变小．这个实验中，如果用小灯泡代替电流表，可行，可以通过观察小灯泡的亮暗比较电流大小，进而比较电阻的大小．3．小红在做“探究影响导体电阻大小的因素”实验时,做出了如下猜想猜想一:导体的电阻可能与导体的长度有关猜想二:导体的电阻可能与导体的横截面积有关:猜想三:导体的电阻可能与导体的材料有关实验室提供了4根电阻丝,其规格、材料如下表所示:编号材料横截面积S/（mm2）长度L/（m）A镍铬合金 1.00.25B镍铬合金 1.00.50C镍铬合金 2.00.25D锰铜合金 1.00.25（1）如图电路,实验前最好在导线a、b间连接___________（选填“导线”或“电阻”）,在M、N之间分别接上不同导体,闭合开关,通过观察___________来比较导体电阻大小（2）为了验证猜想一,可依次把M、N跟___________（填“A”、“B”、“C”或“D”）的两端相连,闭合开关,记下电流表的示数,分析比较这两根电阻丝电阻的大小．（3）依次把M、N跟电阻丝A、C的两端连接,闭合开关,发现接电阻丝C时电流表的示数较大,分析比较A、C两根电阻丝电阻的大小,可探究电阻跟___________的关系,其结论是:导体的长度和材料一定时,横截面积越大,其阻值________________．（4）若将电阻丝C均匀拉伸,使其横截面积变为原来的一半,则此时该电阻的阻值_________（选填“等于”或“不等于”）原来的2倍．小超在做“探究影响导体电阻大小的因素”实验时,发现实验器材中电阻丝只有一根,其他器材足够,不能完成的实验探究是（______________）A．导体电阻与长度的关系 B．导体电阻与材料的关系C．导体电阻与温度的关系 D．导体电阻与横截面积的关系【答案】电阻电流表的示数 A、B 横截面积越小不等于 B【解析】【分析】【详解】(1)[1][2]为了避免电路中电流过大，实验前最好在导线a、b间连接电阻；从图中可以看到连接好电路后，电流表测的是电路中的电流，接入电路的电阻丝电阻越大、电流越小，电阻越小、电流越大，所以可以通过观察电流表的示数来比较电阻丝电阻大小；(2)[3]为了验证猜想一，应该保持电阻横截面积和材料一样，从表中可以看到，编号为A、B的导体合适，可依次把M、N跟A、B的两端相连；(3)[4][5] A、C两根电阻丝材料一样，长度也一样，横截面积不同，所以说分析比较A、C两根电阻丝电阻的大小,可探究电阻跟横截面积的关系；接电阻丝C时电流表的示数较大，那么电阻丝C的电阻较小，但是电阻丝C的横截面积较大，可推测其结论是，导体的长度和材料一定时，横截面积越大，其阻值越小；(4)[6]若将电阻丝C均匀拉伸，使其横截面积变为原来的一半，那么长度会变大，横截面积会变小，电阻丝C阻值会变大，此时该电阻的阻值不等于原来的2倍；[7]A．同一根电阻丝，其材料是相同的，横截面积也不变，可以通过改变其接入电路的长度，探究导体电阻与长度的关系，A项不合题意；B．同一根电阻丝，其材料是相同的，没有第二种材料，不能探究导体电阻与材料的关系，选项B符合题意；C．只是一根电阻丝，可以拿酒精灯加热它，让它温度发生变化，可以探究导体电阻与温度的关系，C项不合题意；D．同一根电阻丝，其材料是相同的，只要控制它的长度一样，通过对折等方法让它的横截面积变化，是可以探究导体电阻与横截面积的关系，D项不合题意．4．（1）用如图所示的电路探究并联电路中的电流关系。

九年级物理上册 电压 电阻单元测试卷 （word版，含解析） 一、初三物理 电压 电阻 易错压轴题（难） 1．某同学用下图所示的电路探究“通过导体的电流与电压、电阻的关系”，电源电压恒为 ．

（1）闭合开关后，电流表无示数，但电压表有示数，原因可能是__________． A．电流表断路 B．电压表断路 C．R1断路 D．R2断路 （2）探究电流与电压的关系时，应保持________不变（选填“R1”或“R2”）． （3）探究电流与电阻的关系时，当R1的阻值是2Ω，电流表示数是1.0A，要使电流表示数是0.5A，R1的阻值是________Ω；多次测量后，作出的I-R1图像是图乙中的________． 【答案】CR14D 【解析】 【分析】 （1）闭合开关，电流表无示数，可能电路出现断路，电压表有示数，则与电压表并联的电

路断路； （2）探究电流和电压的关系，应保持电阻不变； （3）探究电流和电阻的关系时，应保持电阻两端的电压不变，根据欧姆定律得到R1的阻值；根据电流和电阻的关系得到I-R1图像。 【详解】 （1）闭合开关，电流表没有示数，可能出现断路，电压表有示数，则与电压表并联的

R

1

断路，故选C。

（2）该实验是探究R1的电流和电压、电阻的关系，探究电流与电压的关系时，应保持R1

不变；

（3）R1两端的电压U=IR=1.0A×2Ω=2V，探究电流与电阻的关系时，应保持电阻两端的电

压不变，要使电流表示数是0.5A，R1的阻值；因为电压不变，通过导体的电流和电阻成反比，所以作出的I-R1图像是图乙中的D。 【点睛】 本题考查电流电压和电阻的关系，当导体的电阻一定时，导体中的电流与导体两端的电压成正比；当导体两端的电压一定时，导体中的电流与导体的电阻成反比。

2．某同学为了探究“电阻丝的电阻R与长度L、横截面积S和材料的关系”，进行了如下操作： （1）在实验中，先保持电阻丝的横截面积S和材料不变，探究电阻丝的电阻R与长度L 的关系，这种方法叫做________法。 （2）为了探究电阻丝的电阻R与L的关系，实验室备有以下实验器材： A．电源E (电压U=1.5V) B．电流表A1 (量程 0-100mA) C．电流表A2 (量程 0-0.6A) D．电阻箱R0(阻值 0~999.9Ω) E.待测电阻丝R (阻值约为10Ω) F.开关一个，导线若干，则：

物理九年级上册 电压 电阻单元测试题（Word版 含解析） 一、初三物理 电压 电阻 易错压轴题（难） 1．“探究串联电路的电压关系”实验电路如图甲所示。

(1)在使用电压表之前，发现电压表的指针向没有刻度的那一边偏转，则应对电压表进行

______；

(2)为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不相

同”）的小灯泡； (3)根据图甲连接好电路，闭合开关，电压表示数如图乙所示，读数为______V，为了使实

验结果更准确，接下来的操作是：______； (4)测出L1两端电压后，小明同学断开开关，准备拆下电压表，改装在B、C之间，小聪同

学认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。小聪的办法是否正确？请说明理由。答：______；理由：______； (5)测出AB、BC、AC之间的电压，记录在图表格中。根据实验数据得出结论：串联电路总

电压等于各用电器两端电压之和。此结论存在的不足之处是：______。

UAB/V UBC/V UAC/V 3.1 1.4 4.5

【答案】机械调零 不相同 2.0 电压表换用0~3V量程，重做实验 不正确 电压表正负接线柱接反 实验存在偶然性，需多测几组数据

【解析】 【分析】 【详解】 (1)[1]使用电压表之前，发现电压表的指针偏向零刻度的左边，说明电压表没有调零，此时

应对电压表进行机械调零。 (2)[2]在“探究串联电路的电压关系”实验中，为了使得到的结论具有普遍性，应该采用规

格不相同的灯泡多做几次实验。 (3)[3]如图乙所示电压表选择的是0~15V大量程，其示数为2.0V。

[4]2.0V远小于15V，容易产生误差，为了读数更准确，电压表应该换用0~3V的小量程，

重新完成实验。 (4)[5][6]不正确，理由是根据电流流向，电流从电压表正极进、负极出的原则可知，将与A点相连的导线改接到C点后，电压表正负接线柱接反。 (5)[7]实验中只测出了一组AB、BC、AC之间的电压，便得到结论，一次实验数据得到的结
