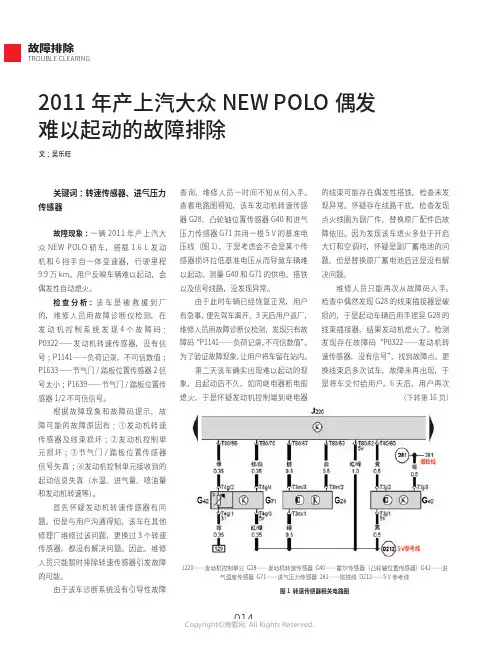

2011 NEW POLO保险丝说明

亲爱的用户：感谢您对上海大众汽车的信任与厚爱！这一段无与伦比的全新汽车生活之旅,我们将伴您左右，您不仅能享受到上海大众汽车优良品质带来的一流驾乘感受,还有覆盖全国600多家经销商、200多家24小时援助服务网点、12个地区销售服务中心、5大配件物流中心所组成的强大售后服务网络，以精良的设备、精湛的技术和精心的服务使您无后顾之忧。

您更可以尊享我们为您度身定制的全方位的汽车增值服务。

春夏秋冬，上海大众汽车“四季关爱”免费检测服务为您加倍呵护你的座驾；精心呈现的附件产品，精彩您的生活；加入有车一族的中坚力量，在上海大众车主俱乐部和与志同道合的车主会员分享精彩的有车生活；您尊贵的身份还应拥有中国唯一的汽车联名信用卡-上海大众龙卡，巅峰积分回馈，养车更轻松。

衷心希望，您每一天的有车生活，因为上海大众汽车的陪伴而更愉快；您走过的每一段旅程，因为上海大众汽车的同行而更精彩！祝您驾驶愉快！上海大众汽车有限公司本说明书适用于下列表中各种型号的上海大众New Polo轿车，书中标明型号的图片和说明仅对该车型有效。

因此，在阅读本书之前，请您务必对照表中的型号确认您的车型。

敬告用户1. 本公司为您提供质量担保服务，同时要求您严格按照本书要求使用您的车辆，尤请认真阅读本书“质量担保服务”一章，其中详述了质量担保服务的条件、范围和方法。

2. 对本公司产品不能擅自进行各种改装或擅自加装各种设备，尤其是对电器、制动、转向等涉及产品安全的系统不能进行改装或加装其他设备，否则有可能影响车辆的性能、安全系统，导致发生事故、车辆着火、车辆损坏。

对此后果本公司不承担责任。

3. 本公司为产品设定了不同阶段的维护保养规定，其中首次保养免费。

上述设定的维护保养对您安全使用车辆和使车辆始终保持良好状态都非常重要。

如果不按规定进行保养，本公司将不承担质量担保义务。

4. 请保存好合格证，二维条码处不得皱褶破损。

5. 您的车辆如果在使用中发现问题，必须经由上海大众汽车经销商进行检修。

J217自动变速箱控制单元，在蓄电池后面E1F189F319J519N376T10d T2d T17车灯开关，在仪表板左侧中部BCM 车身控制单元，在仪表板左侧下方
17 针插头，黑色，车灯开关插头
10 Tiptronic 针插头，黑色，开关插头2 针插头，棕色，点火钥匙防拔出锁电磁阀插头52 针插头，黑色，自动变速箱控制单元插头Tiptronic 开关，在选档操纵杆旁
选档杆档位锁止开关，在选档操纵杆旁 P 连接线，在主导线束中
( 58d )接地连接线，在主导线束中自动变速箱控制单元、开关、选档杆档位锁止开关、点火钥匙防拔出锁电磁阀
Tiptronic P E 1
点火钥匙防拔出锁电磁阀，在转向柱上部右侧连接线，在主导线束中 ( 58d )
BCM 车身控制单元换档杆锁指示灯
、组合仪表中带显示单元的控制单元、多功能显示器、选档杆位置显示屏、
J285J519T73b 组合仪表中带显示单元的控制单元，在仪表板左侧BCM 车身控制单元，在仪表板左侧下方73 针插头，白色，在BCM B 车身控制单元上号位连接线动力传动系统总线，高位，在主导线束中
( CAN )连接线动力传动系统总线，低位，在主导线束中
( CAN )T32a 32 针插头，蓝色，组合仪表中带显示单元的控制单元插头
选档杆位置显示屏，在组合仪表控制单元内J119K169多功能显示器
换档杆锁指示灯。

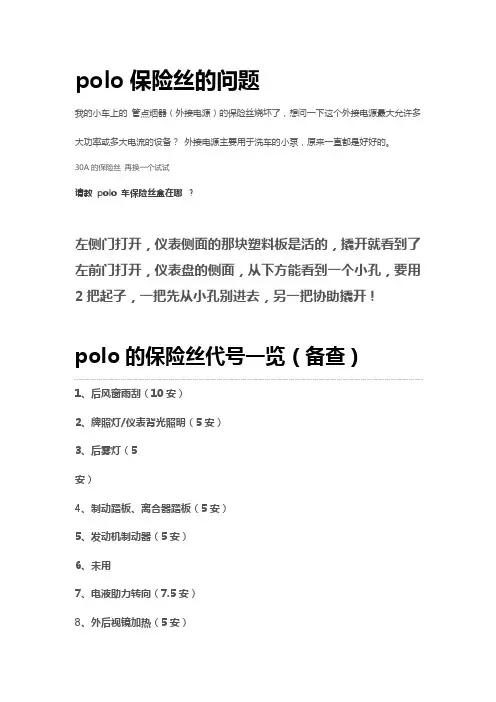

polo保险丝的问题我的小车上的管点烟器（外接电源）的保险丝烧坏了，想问一下这个外接电源最大允许多大功率或多大电流的设备？外接电源主要用于洗车的小泵，原来一直都是好好的。

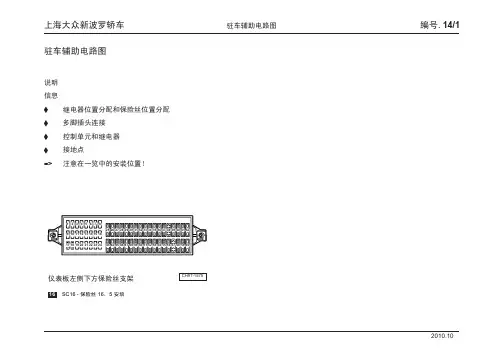

30A的保险丝再换一个试试请教polo 车保险丝盒在哪？左侧门打开，仪表侧面的那块塑料板是活的，撬开就看到了左前门打开，仪表盘的侧面，从下方能看到一个小孔，要用2把起子，一把先从小孔别进去，另一把协助撬开！polo的保险丝代号一览（备查）1、后风窗雨刮（10安）2、牌照灯/仪表背光照明（5安）3、后雾灯（5安）4、制动踏板、离合器踏板（5安）5、发动机制动器（5安）6、未用7、电液助力转向（7.5安）8、外后视镜加热（5安）9、氧传感器（10安）10、点火开关（5安）11、外后视镜电动调节（5安）12、右位置灯（5安）13、左位置灯（5安）14、碳罐电磁阀和凸轮轴传感器（10安）15、6档自动变速箱排档面板（15安）16、喷水清洗泵（10安）17、6档自动变速箱控制器（5安）18、空调（5安）19、倒车灯（10安）20、组合仪表（5安）21、右远光灯（10安）22、左远光灯（10安）23、ABS控制器（10安）24、未用25、发动机燃油喷嘴电磁阀（10安）26、未用27、未用28、内舱照明、行李箱（10安）29、诊断、空调KL30（5安）31、左前电动车窗玻璃升降器（5安）32、高位制动灯（10安）33、未用34、点烟器（20安）35、电动车窗（20安）36、新鲜空气鼓风机（30安）37、发动机点火模块（15安）38、左后电动车窗玻璃升降器（25安）39、右前电动车窗玻璃升降器（25安）40、发动机控制器（20安）41、燃油泵（15安）42、未用43、右近光（15安）44、前雾灯（15安）45、发动机控制器（20安）46、前风窗雨刮（20安）47、后风窗加热（30安）48、转向灯（15安）49、后盖电机（集、遥控）（15）51、收音机（15安）52、喇叭（20安）53、右后电动车窗玻璃升降器（25安）54、左近光（15安）。

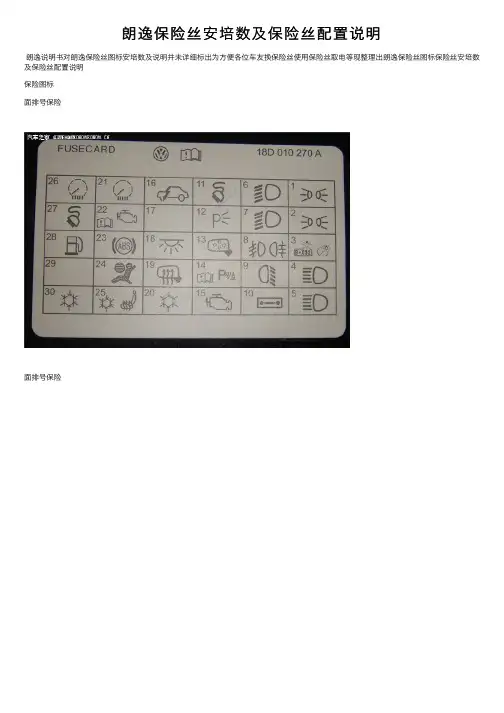

朗逸保险丝安培数及保险丝配置说明朗逸说明书对朗逸保险丝图标安培数及说明并未详细标出为⽅便各位车友换保险丝使⽤保险丝取电等现整理出朗逸保险丝图标保险丝安培数及保险丝配置说明保险图标⾯排号保险⾯排号保险08款⾃动车内保险盒实物11款⾃动品雅保险丝盒图⽚08款有两个⽅变化2345号保险丝保险图标及⽂字说明（根据08款朗逸电路图整理仅供参考）1保险丝5安培侧停车灯灯泡侧尾灯灯泡侧刹车灯尾灯灯泡保险丝2保险丝5安培侧停车灯灯泡侧尾灯灯泡侧刹车灯尾灯灯泡保险丝3保险丝 5安培空调器控制单元后部车窗升降器联锁开关后⾏李箱盖把⼿开锁按钮车外后视镜加热按钮收⾳机后车窗升降器开关点烟器轮胎压⼒监控按钮牌照灯Tiptronic开关保险丝4保险丝10安培侧光灯灯泡保险丝5保险丝10安培侧光灯灯泡保险丝6保险丝10安培侧光灯灯泡保险丝7保险丝10安培侧光灯灯泡保险丝8保险丝15安培雾灯开关保险丝9保险丝5安培车载⽹络控制单元倒车灯开关保险丝10保险丝5安培车载⽹络控制单元收⾳机保险丝11保险丝5安培⾃诊断接⼝保险丝12保险丝7.5安培驻车灯开关保险丝13保险丝5安培车外后视镜加热按钮保险丝14保险丝5安培驻车辅助控制单元Tiptronic开关⾃动防眩⽬车内后视镜保险丝15保险丝5安培加热电阻保险丝16保险丝7.5安培车载⽹络控制单元保险丝17保险丝空余18保险丝10安培车载⽹络控制单元保险丝19保险丝7.5安培车载⽹络控制单元⾬天与光线识别传感器保险丝20保险丝5安培 Climatronic控制单元保险丝21保险丝5安培组合仪表中带显⽰单元控制单元保险丝22保险丝5安培 Montronic发动机控制单元离合器踏板开关燃油泵继电器保险丝23保险丝5安培 ABS控制单元制动踏板开关轮胎压⼒监控按钮保险丝24保险丝5安培安全⽓囊控制单元保险丝25保险丝10安培Climatronic控制单元空调器控制单元保险丝26保险丝5安培组合仪表中带显⽰单元控制单元保险丝27保险丝5安培⾃诊断接⼝保险丝28保险丝15安培燃油泵继电器保险丝29保险丝空余30保险丝10安培空调器继电器保险丝31保险丝30安培车灯开关保险丝32保险丝15安培车灯开关⼿动防眩⽬功能光灯瞬时接通功能开关保险丝33保险丝15安培点烟器保险丝34保险丝5安培收⾳机安全⽓囊螺旋弹簧带滑环复位环便携式导航准备插头保险丝35保险丝20安培驾驶员侧车门控制单元保险丝36保险丝20安培副驾驶员侧车门控制单元保险丝37保险丝20安培后部车窗升降器联锁开关保险丝38保险丝30安培Climatronic控制单元空调器控制单元新鲜空⽓⿎风机开关新鲜空⽓⿎风机保险丝39保险丝25安培前座椅控制单元保险丝40保险丝7.5安培车窗玻璃刮⽔器间歇运⾏调节器保险丝41保险丝明42保险丝空余43保险丝7.5安培氧传感器活性碳容器装置电磁阀保险丝44保险丝5安培冷却液风扇控制单元压传感器GRA开关空调器继电器保险丝45保险丝15安培⾃动变速箱控制单元功能开关保险丝46保险丝25安培车载⽹络控制单元保险丝47保险丝25安培车载⽹络控制单元保险丝48保险丝25安培车载⽹络控制单元保险丝49保险丝20安培车载⽹络控制单元保险丝50保险丝20安培车载⽹络控制单元保险丝51保险丝20安培收⾳机保险丝52保险丝30安培点⽕起动开关保险丝53保险丝10安培喷嘴保险丝54保险丝15安培点⽕线圈带功率输出级点⽕线圈保险丝。

新polo BCM 针脚定义和国产的有点区别，给大家参考信号描述车载电网控制器-J519-插头插针端子A 1 -A 2 左侧近光灯信号输出端→ 注释A 3 -A 4 车内照明信号输出端，车门接触开关A 5 -A 6 后雾灯信号输出端→ 注释A 7 前雾灯开关信号输出端A 8 -A 9 -A 10 尾门开锁马达信号输出端A 11 中央门锁马达“锁止”信号输出端，用于所有车门A 12 中央门锁马达信号输出端，驾驶员侧车门A 13 中央门锁马达“SAFE”（加密保护）信号输出端，用于所有车门A 14 接地信号输入端（31），中央门锁A 15 中央门锁马达信号输出端，副驾驶员车门和后车门A 16 供电信号输入端（30），中央门锁A 17 中央门锁闭锁单元信号输入端，左后车门A 18 中央门锁闭锁单元信号输入端，右后车门A 19 驾驶员侧车门接触开关信号输入端A 20 车门接触开关信号输入端，副驾驶员侧A 21 中央门锁闭锁单元信号输入端，副驾驶员车门A 22 中央门锁闭锁单元信号输入端，驾驶员侧车门A 23 尾门把手中的解锁按钮信号输入端A 24 中央门锁信号输入端，驾驶员侧车门A 25 车内上锁按钮信号输入端A 26 车门接触开关信号输入端，右后车门A 27 发动机舱盖接触开关信号输出端A 28 闪烁报警按钮信号输入端A 29 信号喇叭控制信号输入端A 30 尾门锁止装置信号输入端，位置2A 31 尾门锁止装置信号输入端，位置1A 32 右侧转向信号灯开关信号输入端A 33 左侧转向信号灯开关信号输入端A 34 车门接触开关信号输入端，左后车门A 35 -A 36 座椅加热关闭信号A 37 -A 38 可加热车外后视镜信号输出端A 39 接地信号输入端（31）A 40 右侧停车灯灯泡信号输出端A 41 左侧停车灯灯泡信号输出端A 42 点火起动开关的供电信号输入端（86s）A 43 制动踏板位置传感器信号输入端A 44 点火起动开关的供电信号输入端（15）A 45 停车灯开关信号输入端A 46 -A 47 -A 48 -A 49 大灯清洗装置继电器信号输出端A 50 -A 51 -A 52 燃油供应继电器信号输出端A 53 -A 54 点火起动开关的供电信号输入端（75a）→ 注释A 55 起动锁继电器信号输出端（仅带自动变速箱的汽车）A 56 闪烁报警装置指示灯信号输出端A 57 车内监控关闭指示灯信号输出端A 58 中央门锁Safe 功能指示灯信号输出端A 59 车内锁止指示灯信号输出端A 60 可加热后窗玻璃指示灯信号输出端A 61 -A 62 远光灯信号输出端→ 注释A 63 左侧大灯供电信号输入端（30）→ 注释A 64 供电信号输入端（30），可加热车外后视镜A 65 供电信号输出端（30G），车内照明灯和行李箱照明灯A 66 供电信号输入端（30），车内照明灯A 67 -A 68 供电信号输入端（30），车窗玻璃刮水器A 69 车窗玻璃刮水器信号输出端，位置1A 70 车窗玻璃刮水器接地的信号输入端A 71 车窗玻璃刮水器信号输出端，位置2A 72 信号喇叭信号输出端A 73 供电信号输入端（30），信号喇叭B 1 -B 2 右侧近光灯信号输出端→ 注释B 3 -B 4 -B 5 -B 6 -B 7 -B 8 -B 9 左侧前雾灯灯泡信号输出端B 10 右侧前雾灯灯泡信号输出端B 11 供电信号输入端（30），前雾灯灯泡B 12 倒车灯信号输出端（仅带自动变速箱的汽车）B 13 供电输入端（30），转向信号灯和制动信号灯B 14 左侧转向信号灯信号输出端B 15 右侧转向信号灯信号输出端B 16 制动信号灯信号输出端B 17 LIN 总线，车门控制单元和方向盘上的换档杆B 18 CAN-Low，驱动系统B 19 CAN-High，驱动系统B 20 CAN-High，便捷功能B 21 CAN-Low，便捷功能B 22 CAN-Low，诊断B 23 CAN-High，诊断B 24 LIN 总线、滑动天窗调节控制单元、雨天与光线识别传感器、车内监控传感器B 25 -B 26 -B 27 车窗玻璃刮水器信号输入端，位置1B 28 中央门锁信号输入端，副驾驶员车门B 29 -B 30 车内监控停用开关的信号输入端B 31 可加热后窗玻璃按钮信号输入端B 32 车窗玻璃刮水器极限开关信号输入端B 33 -B 34 照明信号输出端- 开关和仪表（58d）B 35 -B 36 LIN 总线，报警喇叭B 37 诊断信号（K）B 38 接地信号输入端（31），用于电子装置B 39 供电信号输入端（30），用于电子装置B 40 -B 41 -B 42 制动接触开关信号输入端B 43 -B 44 定速巡航装置“设置”信号输入端B 45 定速巡航装置“接通/ 关闭”信号输入端B 46 定速巡航装置“复位”信号输入端B 47 定速巡航装置“取消”信号输入端B 48 倒车灯开关信号输入端B 49 发电机信号（L）B 50 起动机继电器信号输入端→ 注释B 51 点火起动开关的供电信号输入端（75a）B 52 车窗玻璃清洗泵供电信号输入端B 53 车窗玻璃刮水器信号输入端，位置2B 54 -B 55 起动锁信号（仅适用于带自动变速箱的汽车）B 56 -B 57 -B 58 可加热车外后视镜的开关信号输入端B 59 参考电压的信号输入端（30）B 60 接地的信号输入端- 参考电压（31）B 61 车窗玻璃清洗泵马达和后窗玻璃刮水器马达的信号输出端B 62 车窗玻璃刮水器间歇运行功能的信号输入端B 63 可加热后窗玻璃的信号输出端B 64 -B 65 -B 66 -B 67 供电信号输入端（30），可加热后窗玻璃B 68 右侧大灯供电信号输入端（30）→ 注释B 69 -B 70 -B 71 -B 72 -B 73 -。

本说明书适用于下列表中各种型号的全新一代Polo 轿车。

用户在使用本公司产品以前，必须认真研读产品使用维护说明书，任何不当的使用、保养和修理都可能导致车辆的损坏及影响质量担保服务。

因此，在使用产品前请认真阅读本使用说明书，并对照表中的型号确认您的车型。

名称型号发动机变速箱全新一代Polo轿车SVW71522AF DMB五挡手动变速器全新一代Polo轿车SVW71522BF DMB六挡自动变速器本使用维护说明书描述了该车型车辆在当前范围的配置、功能及操作的一般通用信息，但用户车辆的实际配置和功能等信息以具体交付时的为准。

本公司将持续对各种车型进行改进，各车型在外形、配置、功能和结构设计等方面也可能随时会发生变化，故本公司有权在法律法规允许的范围内对本说明书有关版本进行更改、补充，若用户对此有疑义请及时拨打上汽大众客户服务热线400-820-1111予以咨询。

未经本公司书面同意，不得复制、翻译或摘录本使用维护说明书。

上汽大众汽车有限公司依法保留对本说明书有关版本进行更改、补充等的一切权利。

中国印刷。

上汽大众汽车有限公司公司地址：中国上海安亭于田路公司电话：59561888邮政编码：201805企业标准号： Q31/0114000127C124-2019 Q/JQAB 270-2019致尊敬的用户尊敬的用户：感谢您对上汽大众的信任与厚爱！在您选择了上汽大众产品的同时，您已经启动了全新的汽车生活之旅。

在整个旅行过程中，上汽大众和旗下1000余家大众品牌特许销售商/特约维修站都将始终陪伴您左右。

衷心希望您的每一天行车生活，都因有上汽大众的同行而更精彩！如果您对车辆使用有任何疑问，上汽大众经销商随时随地为您提供帮助，我们的上汽大众客户服务中心全国统一寻呼400-820-1111也将是您的坚强后盾。

2005年10月18日，上汽大众正式发布了“Techcare”服务品牌。

2014年9月，上汽大众以“匠心·挚诚”重新定义售后服务，将其作为上汽大众售后服务品牌的全新服务理念。

第三章POLO全车线路图一、基本装置电路图车载网络的控制单元、蓄电池、点火/启动开关、在保险丝支架/蓄电池内的保险丝（1-14）车载网络的控制单元、后风窗除霜器开关、X-接触的卸载继电器、点烟器（15-28）间隔自动洗涤刮水器的继电器、后窗刮水器的开关、间隔驱动器的刮水器开关、刮水器间隔开关的调节器、刮水器的马达（29-42）车载网络的控制单元、后窗刮水器的马达、前后刮水器的泵、后风窗除霜器（43-56）空调的控制单元、新鲜空气鼓风机的开关、新鲜空气和换气活板的开关/伺服机电动机、新鲜空气鼓风机、新鲜空气鼓风机的串联电阻（57-70）车载网络的控制单元、保险丝支架（71-84）车载网络的控制单元、保险丝支架、12V-插座（85-98）车载网络的控制单元、数据总线的诊断接口、自诊断接口、信号喇叭的继电器、保险丝支架、盘形弹簧、信号喇叭的操作装置、信号喇叭/双音喇叭（99-112）车载网络的控制单元、仪表板中带显示单元的控制单元、防盗器阅读线圈、驾驶员安全带开关、防盗器控制单元、指示灯（113-126）车载网络的控制单元、手制动控制的开关、制动液液面报警开关、冷却液不足指示器的传感器、风窗玻璃洗涤液液面传感器、指示灯（127-140）二、照明设置电路图车载网络的控制单元、照明开关（1-14）车载网络的控制单元、大灯、保险丝支架、转向灯（15-28）车载网络的控制单元、转向灯开关、停车信号灯、警告灯开关（29-42）侧转向灯、前雾灯、照明——开关和仪表的调节装置、大灯照射距离调节装置、大灯照射距离调节装置的伺服电动机、保险丝（43-56）车载网络的控制单元、制动灯开关、左尾灯、右尾灯、高位制动灯（57-70）三、照明设置电路图（Polo轿车）车载网络的控制单元、仪表板中带显示单元的控制单元、转向灯的指示灯、版照灯（71-84）仪表板中带显示单元的控制单元、远光大灯的指示灯、后雾灯的指示灯、倒车灯的开关、变光灯与尾灯的指示灯（85-98）四、内部照明灯、踏步灯电路图（豪华型）车载网络的控制单元、供电——接线柱30的继电器、内部照明灯、阅读灯、行李箱照明灯、行李箱照明开关、中央集控开关（1-14）车载网络的控制单元、阅读灯、化妆镜的照明灯、化妆镜的接触开关（15-28）车载网络的控制单元、中央集控的锁止单元（驾驶员侧）（29-42）车载网络的控制单元、中央集控的锁止单元（副驾驶员侧）（43-56）车载网络的控制单元、中央集控的锁止单元（左后/右后）（57-70）车载网络的控制单元、车内踏步灯、踏步灯继电器（71-84）五、内部照明灯/踏步灯电路图（舒适型）车载网络的控制单元、供电——接线柱30的继电器、内部照明灯、阅读灯、行李箱照明开关、行李箱照明灯（1-14）车载网络的控制单元、化妆镜的接触开关（15-28）车载网络的控制单元、车门接触开关（29-42）车载网络的控制单元、车门踏步灯、踏步灯继电器、保险丝（43-56）。

PO LO 1. 6电路图例解21716 1514�I 180/2 I 180/19r w 棕／红灰／白2. 5 0. 5 13一I i '•* 叶归"红／蓝1. 0 12 11 10 3015x 31-｀ 匿3073 OI N r 紫1L 七如1v _吁P 18 Iii o l8031 I N r ？山中4l 82 53 I N r i 荨41竺＠． I ． ． T ,51i _可,51.0 59 60 ＠ D13 芍乍尺180/4丙红O 1l 3015x 31c 5 i @ I 5l l i l I 2 3／ 4 TS0/3� 7 89d / 61 62 63 64 65 66 61 68 69 70 71 1—三角箭头表示下接下一页电路图。

2—保险丝代号图中S 5表示该保险丝位千保险丝座第5号位，10安培。

3—继电器板上插头连接代号表示多针或单针插头连接和导线的位置，例如D13表示多针插头连接，D位置触点134—接线端子代号表示电器元件上接线端子数／多针插头连接触点号码。

5—元件代号在电路图下方可以查到元件的名称。

6—元件的符号可参见电路图符号说明。

7—内部接线（细实践）该接线井不是作为导线设置的，而是表示元件或导线束内部的电路。

8—指示内部接线的去向字母表示内部接线在下一页电路图中与标有相同字母的内部接线相连。

9—接地点的代号在电路图下方可查到该代号接地点在汽车上的位置。

10—线束内连接线的代号在电路图下方可查到该不可拆式连接位千哪个导线束内。

11—插头连接例如T Ba/6表示8针a插头触点612—附加保险丝符号例如S123表示在中央电器附加继电器板上第23号位保险丝，10安培。

13—导线的颜色和截面积（单位：平方毫米）14—三角箭头指示元件接续上一页电路图。

15—指示导线的去向框内的数字指示导线连接到哪个接点编号。

16—继电器位置编号表示继电器板上的继电器位置编号。

17—继电器板上的继电器或控制器接线代号该代号表示继电器多针插头的各个触点。
