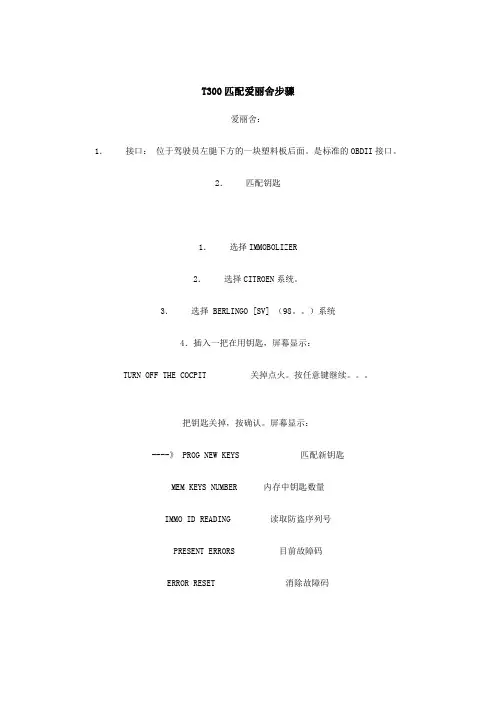

T300匹配爱丽舍步骤爱丽舍：1．接口：位于驾驶员左腿下方的一块塑料板后面。
是标准的OBDII接口。
2．匹配钥匙1．选择IMMOBOLIZER2．选择CITROEN系统。
3．选择 BERLINGO [SV] （98。
）系统4．插入一把在用钥匙，屏幕显示：TURN OFF THE COCPIT 关掉点火。
按任意键继续。
把钥匙关掉，按确认。
屏幕显示：----》 PROG NEW KEYS 匹配新钥匙MEM KEYS NUMBER 内存中钥匙数量IMMO ID READING 读取防盗序列号PRESENT ERRORS 目前故障码ERROR RESET 消除故障码选择PROG NEW KEYS，然后按确认键屏幕显示：PROG NEW KEYS AIF YOU DON'T HAVE PINCODE 如果你没有密码YOU DON'T CODIFY ANY KEY 你不能匹配任何钥匙PIN CODE是四位字母。
按ESC返回，按确认键继续DATES INSERTIONPIN CODE：XXXX 密码：XXXXKEY MEM： X 钥匙数量：X输入密码，按确认键继续。
密码在客户手中的一个类似信用卡的塑料牌上，密码丢失向售后服务申请（要车身序列号）输入要匹配钥匙的数量，按确认键。
屏幕显示：INSERT THE （X） KEY TO PROG插入第X把要匹配的钥匙TURN ON THE COCPIT 打开点火PRESS ANY KEY任意键继续匹配开始：插入要匹配的钥匙开到ON位置，等3-5秒中，按任意键继续如果钥匙被正确匹配，屏幕显示：THE KEY（X）IS PROGED第X把钥匙已被匹配，TURN OFF THE COCPIT关掉点火。
把钥匙转到OFF位置，等3-5秒钟，按任意键继续，对所有钥匙重复以上步骤，如果匹配过程中出现错误，重新开始。
匹配成功后，等五分钟，启动发动机。
测试匹配过的钥匙。

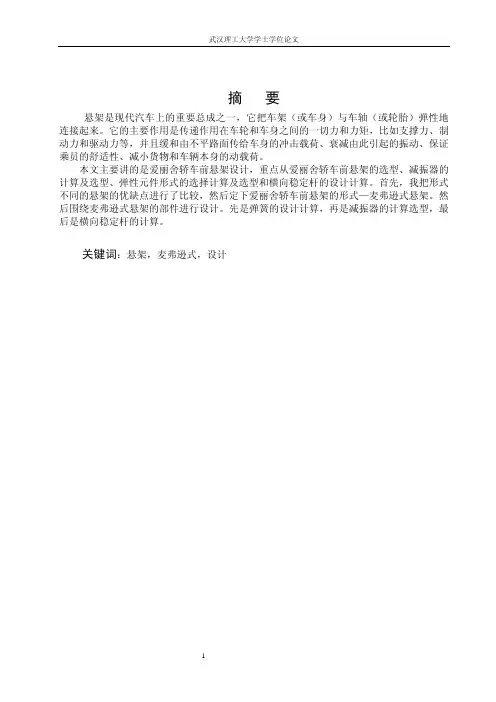

摘 要悬架是现代汽车上的重要总成之一，它把车架（或车身）与车轴（或轮胎）弹性地连接起来。
它的主要作用是传递作用在车轮和车身之间的一切力和力矩，比如支撑力、制动力和驱动力等，并且缓和由不平路面传给车身的冲击载荷、衰减由此引起的振动、保证乘员的舒适性、减小货物和车辆本身的动载荷。
本文主要讲的是爱丽舍轿车前悬架设计，重点从爱丽舍轿车前悬架的选型、减振器的计算及选型、弹性元件形式的选择计算及选型和横向稳定杆的设计计算。
首先，我把形式不同的悬架的优缺点进行了比较，然后定下爱丽舍轿车前悬架的形式—麦弗逊式悬架。
然后围绕麦弗逊式悬架的部件进行设计。
先是弹簧的设计计算，再是减振器的计算选型，最后是横向稳定杆的计算。
关键词：悬架，麦弗逊式，设计AbstractSuspension is an important element of one of the modern automobile,it to the chassis (or body) and axle (or tires) flexibly link.Its main role is the role of transmission in the body between the wheels and all the power and moment, such as support of, system dynamics and driving force, and easing the road to the whole body impact load, decay resulting vibration, ensure the comfort of the crew, cargo and vehicles reduce their moving load.The main stress is front suspension design，Training emphasis from the former car models, and models Absorber calculations, flexible choice of components and models and forms of stabilizer bar design data.First of all, I have a different form of a suspension of the advantages and disadvantages compared to the previous suspension of the car and then set form- Macpherson suspension. Then design around Macpherson suspension components. First, the spring-loaded design terms, to be absorber calculation models, a horizontal stabilizer bar final calculation. stabilizer bar Keyword : Suspension, Macpherson ,Design1 绪论1.1 悬架重要性现代汽车除了保证其基本性能，即行驶性、转向性和制动性等之外，目前正致力于提高安全性与舒适性，向高附加价值、高性能和高质量的方向发展。

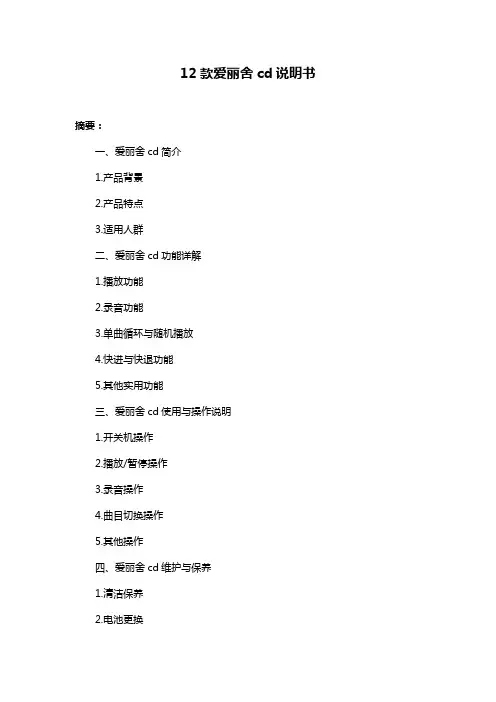

12款爱丽舍cd说明书摘要：一、爱丽舍cd简介1.产品背景2.产品特点3.适用人群二、爱丽舍cd功能详解1.播放功能2.录音功能3.单曲循环与随机播放4.快进与快退功能5.其他实用功能三、爱丽舍cd使用与操作说明1.开关机操作2.播放/暂停操作3.录音操作4.曲目切换操作5.其他操作四、爱丽舍cd维护与保养1.清洁保养2.电池更换3.软件升级4.常见问题解决五、爱丽舍cd售后服务1.保修政策2.维修流程3.联系方式正文：【一、爱丽舍cd简介】爱丽舍cd是一款集播放、录音、单曲循环与随机播放等多种功能于一体的便携式cd播放器。
该产品造型时尚、轻巧便携，适合广大音乐爱好者在各种场合使用，是音乐欣赏、学习、娱乐的绝佳选择。
【二、爱丽舍cd功能详解】1.播放功能：爱丽舍cd支持cd、mp3等多种音乐格式的播放，具有高保真音质，让您畅享音乐的魅力。
2.录音功能：内置高品质麦克风，可实现实时录音，让您随时随地记录美好声音。
3.单曲循环与随机播放：满足您不同的播放需求，让您沉浸在音乐的海洋中。
4.快进与快退功能：让您在查找曲目时更加便捷，不错过任何一个音符。
5.其他实用功能：如定时关机、音量调节等，让您的使用更加便捷。
【三、爱丽舍cd使用与操作说明】1.开关机操作：将电源适配器插入爱丽舍cd的充电接口，长按电源键3秒，机器启动；反之，长按电源键3秒，机器关机。
2.播放/暂停操作：短按播放键，实现播放/暂停功能。
3.录音操作：在播放状态下，长按录音键2秒，开启录音功能；录音过程中，短按录音键，暂停录音；再次短按，继续录音；长按2秒，结束录音。
4.曲目切换操作：在播放状态下，短按上下曲键，切换曲目。
5.其他操作：请参照说明书中的详细操作步骤。
【四、爱丽舍cd维护与保养】1.清洁保养：使用软布轻轻擦拭机身，避免使用含有酒精或其他有溶剂的清洁剂。
2.电池更换：请按照说明书中的指引进行操作。
3.软件升级：在官网上下载最新固件，按照提示进行升级。

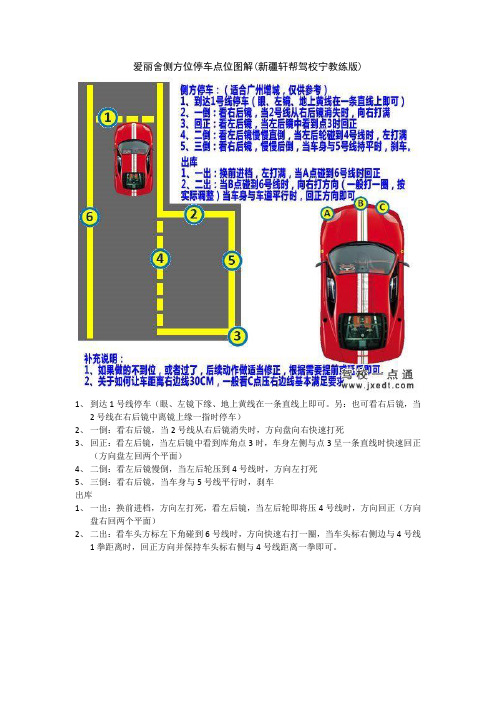

爱丽舍侧方位停车点位图解(新疆轩帮驾校宁教练版)
1、到达1号线停车（眼、左镜下缘、地上黄线在一条直线上即可。
另：也可看右后镜，当
2号线在右后镜中离镜上缘一指时停车）
2、一倒：看右后镜，当2号线从右后镜消失时，方向盘向右快速打死
3、回正：看左后镜，当左后镜中看到库角点3时，车身左侧与点3呈一条直线时快速回正
（方向盘左回两个平面）
4、二倒：看左后镜慢倒，当左后轮压到4号线时，方向左打死
5、三倒：看右后镜，当车身与5号线平行时，刹车
出库
1、一出：换前进档，方向左打死，看左后镜，当左后轮即将压4号线时，方向回正（方向
盘右回两个平面）
2、二出：看车头方标左下角碰到6号线时，方向快速右打一圈，当车头标右侧边与4号线
1拳距离时，回正方向并保持车头标右侧与4号线距离一拳即可。
2011版爱丽舍行车手册驾驶篇1.汽车启动三步曲不管汽车的新旧程度，司机在首次启动汽车时做到一看二查三启动，对延长汽车的使用寿命会有很好的作用。
一看，就是围绕汽车转一圈，主要看汽车的外表和环境为主，看看车前车后有没有障碍物，停车位置的地面有没有可疑的油渍或水渍，前后灯具总成是否有损坏，轮胎气压是否够气。
二查，就是了解发动机的机油、冷却水是否够量，前后照明灯、信号灯和仪表是否工作正常，主要以检查汽车内部的技术状态为主。
掀起发动机罩，抽出油尺查看机油高度位置是否正常，拧开水箱盖查看水位是否正常，因为机油和冷却水是发动机的”生命保护盾”，它们出问题发动机就很容易出问题，经常检查油和水的状况是十分必要的。
同时也不要忘记查看一下冷却液和制动液，这些液体的储液罐大多呈透明的，一目了然。
然后将点火锁匙转到开的位置（并不是启动发动机），查看仪表板各个仪表和指示灯是否显示正常。
依次开启关闭小灯、大灯、会车灯、雾灯、转向灯，故障灯、倒档灯和刹车灯等，尤其要重视转向灯和刹车灯，不管白天黑夜，这两种信号灯是最关系到行车安全的，任何时候都要保持良好的状态。
三启动，就是在前两项都正常的情况下转动点火锁匙启动发动机，每次启动时间不要超过十来秒，这里要注意冷启动时，压油门要轻缓渐进，切忌一启动就立即加大油门使发动机转速急剧提升，因为冷启动时曲轴转速瞬间急升，机油来不及输送到轴瓦位置，容易造成轴瓦损伤。
发动机启动后，密切注意油压、水温、充电筹仪表或仪表灯的变化，待仪表符合正常值或仪表灯熄灭时就可以上档开动汽车了。
2.开车注意事项按照规范驾驶汽车，是行车安全的重要保障。
特别是对新司机来说，养成良好的驾驶习惯，可终生受益。
开车时，你有以下这些坏习惯吗？转向掏轮：汽车拐弯时，左手或右手反握方向盘，这样做虽然使转向省力，但遇汽车颠时，极易将手腕打伤，特别是回轮时，极易将手腕打伤，特别是回轮速度慢，极易发生交通事故。
长时间踩踏离合器：有的老司机为了省事，新司机怕车辆熄火，左脚不离离合器，时间一长，便会造成离合器片烧糊、曲轴止推片、驱动桥齿轮损坏。

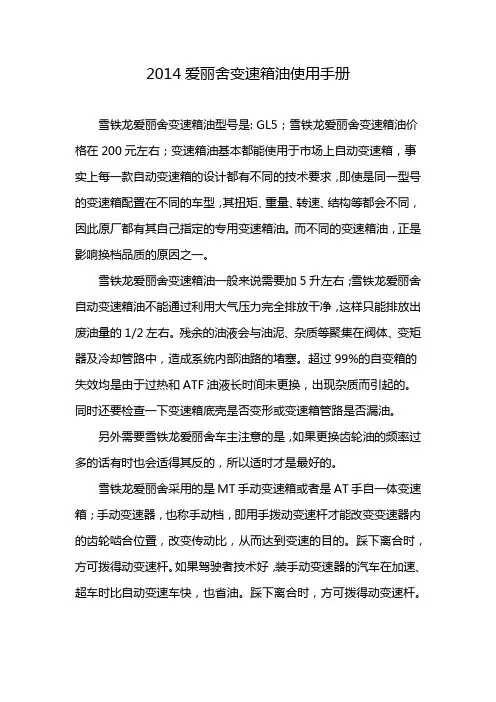

2014爱丽舍变速箱油使用手册雪铁龙爱丽舍变速箱油型号是: GL5；雪铁龙爱丽舍变速箱油价格在200元左右；变速箱油基本都能使用于市场上自动变速箱，事实上每一款自动变速箱的设计都有不同的技术要求，即使是同一型号的变速箱配置在不同的车型，其扭矩、重量、转速、结构等都会不同，因此原厂都有其自己指定的专用变速箱油。
而不同的变速箱油，正是影响换档品质的原因之一。
雪铁龙爱丽舍变速箱油一般来说需要加5升左右；雪铁龙爱丽舍自动变速箱油不能通过利用大气压力完全排放干净，这样只能排放出废油量的1/2左右。
残余的油液会与油泥、杂质等聚集在阀体、变矩器及冷却管路中，造成系统内部油路的堵塞。
超过99%的自变箱的失效均是由于过热和ATF油液长时间未更换，出现杂质而引起的。
同时还要检查一下变速箱底壳是否变形或变速箱管路是否漏油。
另外需要雪铁龙爱丽舍车主注意的是，如果更换齿轮油的频率过多的话有时也会适得其反的，所以适时才是最好的。
雪铁龙爱丽舍采用的是MT手动变速箱或者是AT手自一体变速箱；手动变速器，也称手动档，即用手拨动变速杆才能改变变速器内的齿轮啮合位置，改变传动比，从而达到变速的目的。
踩下离合时，方可拨得动变速杆。
如果驾驶者技术好，装手动变速器的汽车在加速、超车时比自动变速车快，也省油。
踩下离合时，方可拨得动变速杆。
如果驾驶者技术好，装手动变速器的汽车在加速、超车时比自动变速车快，也省油。
手自一体变速器就是将汽车的手动换挡和自动换挡结合在一起的变速方式。
该变速器结合了自动变速器和手动变速器的优点，最大限度地减少了变速系统的功率损耗。
手动挡因为可以根据驾驶员的主观意愿，自由调节挡位及转速，驾驶起来有种畅快的感觉，运动感十足，富有驾驶乐趣。
手自一体的手动挡有别于纯手动档的汽车，虽结构中设置有离合器装置，但需要驾驶员操纵，也就是自动离合。
手自一体的汽车在用手动挡时，只需拨到手动挡，随着时速的变换，向上或向下调节档位。
如果速度跟不上相应的档位，那么档位会自动往下调；如果速度高于所在的档位，则需要手动向上拨。

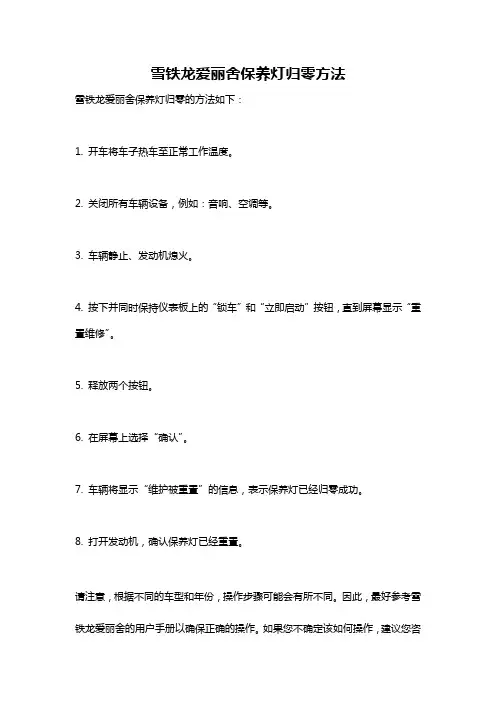

雪铁龙爱丽舍保养灯归零方法
雪铁龙爱丽舍保养灯归零的方法如下：
1. 开车将车子热车至正常工作温度。
2. 关闭所有车辆设备，例如：音响、空调等。
3. 车辆静止、发动机熄火。
4. 按下并同时保持仪表板上的“锁车”和“立即启动”按钮，直到屏幕显示“重置维修”。
5. 释放两个按钮。
6. 在屏幕上选择“确认”。
7. 车辆将显示“维护被重置”的信息，表示保养灯已经归零成功。
8. 打开发动机，确认保养灯已经重置。
请注意，根据不同的车型和年份，操作步骤可能会有所不同。
因此，最好参考雪铁龙爱丽舍的用户手册以确保正确的操作。
如果您不确定该如何操作，建议您咨
询专业的汽车技师或到汽车维修店寻求帮助。
小爱使用与保养方法，值得关注驾驶新爱丽舍到现在感觉一直不错，在同级别车中，确实是比较朴实好用的一款车。
看坛子里大家对小爱的表现各有其词，其实用车如何，除了跟它自身具有一定的优势有关，也跟我们车主平时的使用和保养有关。
同一款车，不同的车主驾驶的感觉也是不一样的。
今天是周六，刚好有时间跟大家分享一些小爱的驾驶和保养方法，值得一看喔正确换档方法：爱丽舍手动变速箱换档时机是在转时候，换档时转速比一般车要高，如果经常在转以下换档，会导致发动机无力，影响加速性能，而且低转换档不会省油，长期操作会造成发动机积炭。
故障解密注意更换变速箱油：爱丽舍的变速箱油是终身免换，因此其采用的是专用变速箱油，而加油口设计就很隐蔽，也没有测量油液面标尺。
如果需要更换变速箱油（例如渗流等故障），就必须进专门的维修站用专门的设备更换，而街边维修站很容易把通用油当专用油使用，液面高度也没法掌握，造成变速箱损坏。
注意警告灯：爱丽舍的仪表盘有两盏灯平时看不到，但亮起时就特别提醒车主要注意；一个扳手形液晶提示符号和警告灯，前者提醒车主到了定期保养时间，例如一万公里换机油。
警告灯出现就表示有重大故障发生了，应该马上边停车，主动联系维修店，例如水温过高、安全系统发生故障等。
超载会损坏后悬挂：后轮随动转向是爱丽舍、富康等雪铁龙车型独有技术，大大提升操控性能。
但这套系统后轮随动转向系统技术复杂，车辆超载会对悬挂造成损坏，故障表现如后悬挂异响等，车主要特别注意。
保养手册正确使用自动变速箱：通常只有在更高一级车上才使用的功能键，在小爱上也有了。
三个键分别是运动模式、雪地模式和低速模式。
运动模式变速箱会延迟变换高一档，提供更强劲的加速性能，适合超车使用。
而雪地模式会保持在稍高档位运转，防止突然变入低速档时造成车轮打滑现象，而低速模式变速箱只以一档运行，在爬陡坡时就特别有用。
使用标准保险丝：爱丽舍使用的保险丝都是进口件，部分车主更换时使用不及格的产品或者是国产件，保险丝不能溶断，致使保险线周围的塑料件温度升高，甚至可能着火燃料，造成火灾。
09年爱丽舍右边开关讲解09年的爱丽舍右边开关是一款常见的电器开关，被广泛应用于家庭、办公室和商业场所等各种场合。
本文将从开关的功能、外观、安装和使用等方面进行讲解，帮助读者更好地了解和使用这款开关。
一、功能爱丽舍右边开关主要用于控制电路的通断，可将电灯、插座等电器设备的供电打开或关闭。
开关通常由两个按钮组成，一个是上面的开关，用于打开电路；另一个是下面的关断开关，用于关闭电路。
通过按动这两个按钮，可以方便地控制电器设备的开关状态。
二、外观爱丽舍右边开关的外观设计简洁大方，通常采用白色或象牙白的塑料材质制作，表面光滑平整。
开关的上方有一个小孔，可以用来固定开关盖板。
开关盖板一般也是白色或象牙白的，上面印有“ON”和“OFF”等标识，用于指示开关的状态。
三、安装安装爱丽舍右边开关需要一些基本的电工知识和技能。
首先，需要切断电源，确保工作环境的安全。
然后，将开关盖板放置在开关上方的小孔处，用螺丝固定。
接下来，将电线连接到开关的接线端子上，通常有“L”和“N”两个接线端子，分别对应电源的火线和零线。
最后，紧固开关的螺丝，确保开关牢固地安装在墙壁上。
四、使用使用爱丽舍右边开关非常简单。
当需要打开电路时，只需按下开关按钮，电器设备即可通电工作；当需要关闭电路时，只需按下关断开关按钮，电器设备即可断电停止工作。
开关按钮通常采用弹簧设计，按下后会自动弹起，使操作更加方便。
此外，开关的操作力度应适中，既要保证稳定可靠地接通电路，又要避免过度用力造成损坏。
五、注意事项在使用爱丽舍右边开关时，需要注意以下几点。
首先，应定期检查开关的工作状态，确保开关按钮和关断开关按钮的弹性良好，不会卡住或松动。
其次，使用时应避免使用湿手触摸开关，以免发生触电事故。
另外，如果发现开关有异常情况，如发热、发出异响等，应立即切断电源并请专业人员检修或更换开关。
09年的爱丽舍右边开关是一款功能实用、外观简洁、易于安装和使用的电器开关。
通过本文的讲解，相信读者已经对这款开关有了更深入的了解。
爱丽舍遥控匹配方法
要匹配爱丽舍遥控，首先需要确定遥控器的型号和具体功能。
然后按照以下步骤进行匹配：
1. 打开爱丽舍遥控器的电池仓，将电池放入正确的极性方向。
2. 按下爱丽舍遥控器上的“电源”按钮，确保遥控器处于工作状态。
3. 将要控制的设备（如电视机、空调等）的电源打开。
4. 在遥控器上找到对应设备的匹配按钮，通常会有标有设备名称或图标的按钮。
按住该按钮不放，直到指示灯开始闪烁。
5. 将遥控器对准设备，按下要使用的功能按钮，如音量调节、频道切换等。
6. 如果设备正确响应遥控器的指令，则匹配成功。
可以通过试控其他功能按钮来确认匹配是否完全匹配。
如果以上步骤无法匹配爱丽舍遥控器，请查阅遥控器的使用说明书或联系爱丽舍客服寻求进一步的帮助。
爱丽舍节油秘笈完全手册各位朋友，看到坛里许多帖子都讲到ALS油耗的问题，故专门在网上搜罗了一番有经验的司机的节油秘笈，又很花了点时间加以整理，希望能够对车友们有所帮助，我就满足了。
1、怠速暖车：一般来说电喷发动机和化油器发动机在启动后都要怠速暖车，只是时间长短和温度高低不同。
但热车的时间并非越长越好。
长时间热车，发动机做无用功、浪费燃料还不利于环保。
有关专家对此解释说，发动机经过一夜的静置，各磨擦面上的润滑油残余压力早已消失，失去油膜保护；低温使润滑油的粘度大大增加，附着力和流动性变差。
研究表明，发动机在冷启动时的磨损量占所有磨损量的一半左右。
正常的怠速暖车可以减少这种磨损，延长发动机的使用寿命。
低温启动发动机，随即起步走车 由于混合比不均匀，发动机输出动力不足；低温时，雾化不充分的燃油不能充分燃烧，容易形成积碳；部分汽油没有雾化，会沿缸壁直接流入曲轴箱与机油混合，降低机油品质。
冬季夏季都得对发动机进行短暂的预热。
原地预热只需要两三分钟，司机可利用这个时间，下车看看车牌、观察一下胎压。
然后以低于40公里/小时的时速行驶两公里左右，使发动机慢慢升温，尽量避免急加速和急刹车。
注意要挂低挡柔和起步，慢慢踩油门，缓慢加速。
学会听发动机的声音来逐步把挡位从低调到高。
这样可以减少发动机的升温时间，节省油耗。
2、确保轮胎气压正常。
因为轮胎充气不足或者充气太多都会增加耗油量，所以应该定时检查轮胎的气压。
另外，不要随意更换轮胎的大小。
轮胎越宽，车轮的阻力也相应增大，耗油量就越大。
也可换成省油轮胎。
例如，Pirelli的P6000Powergy轮胎可减少大约15%的阻力，因此就能帮你省下大约3.75%的汽油。
3、使用粘度最低的发动机油。
一般在汽车手册上都有说明汽车所能用的最低发动机油粘度。
发动机油粘度越低，发动机就越“省力”，自然也就越省油。
4、匀速行驶：不要猛踩油门来加速，这只会大大增加耗油量，但省不了您多少时间。
爱丽舍轿车的使用及保养
陈峰
【期刊名称】《汽车维修与保养》
【年(卷),期】2002(0)8

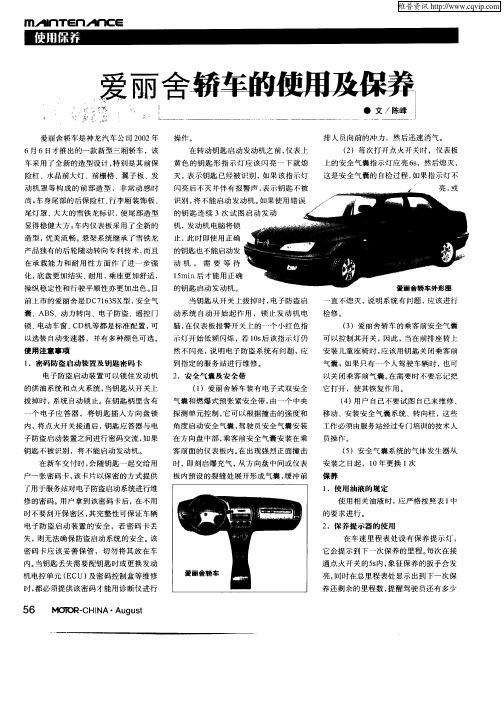

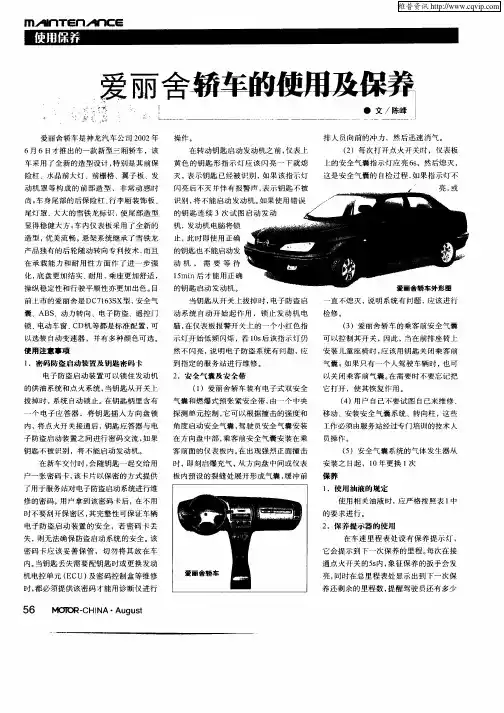

【摘要】@@ 爱丽舍轿车是神龙汽车公司2002年6月6日才推出的一款新型三厢轿车,该车采用了全新的造型设计,特别是其前保险杠、水晶前大灯、前栅格、翼子板、发动机罩等构成的前部造型,非常动感时尚;车身尾部的后保险杠、行李厢装饰板、尾灯罩、大大的雪铁龙标识,使尾部造型显得稳健大方;车内仪表板采用了全新的造型,优美流畅.
