步进电机低速抖动的原因引言步进电机作为一种常见的电机类型，被广泛应用于各种机械设备中。
然而，在实际使用过程中，我们可能会遇到步进电机低速抖动的问题。
本文将就步进电机低速抖动的原因展开探讨，以便我们更好地理解并解决这一问题。
低速抖动的定义低速抖动指的是步进电机在低速转动时出现的不稳定性，即产生明显的震动或颤动现象。
这种抖动不仅会影响步进电机的正常运行，还可能引发其他不良后果。
因此，了解低速抖动的原因对于优化步进电机的性能至关重要。
原因一：脉冲信号异常脉冲信号是控制步进电机旋转的重要因素之一。
当脉冲信号异常时，步进电机容易出现低速抖动的情况。
常见的脉冲信号异常原因包括： 1. 脉冲频率过高或过低：如果脉冲频率超过步进电机的最大可接受频率，电机可能无法准确跟随信号，从而导致低速抖动。
反之，如果脉冲频率过低，电机可能无法正常启动。
2. 脉冲宽度不均匀：当脉冲宽度不稳定时，步进电机可能出现不正常的转动，从而产生低速抖动的现象。
3. 脉冲信号干扰：外部干扰可能干扰到脉冲信号的传输，导致步进电机在低速运动时抖动。
原因二：驱动器不匹配步进电机的驱动器是控制电机转动的关键组件之一。
如果驱动器不与步进电机匹配，则容易导致低速抖动的现象。
以下是一些常见的驱动器不匹配原因： 1. 驱动器电压不适配：步进电机和驱动器的电压需匹配，如果电压不合适，电机可能无法正常启动或产生低速抖动。
2. 驱动器电流不适配：步进电机的额定电流和驱动器的最大输出电流应匹配，否则电机可能无法正常工作或出现低速抖动。
3. 驱动方式错误：步进电机通常可以选择全步进和半步进两种驱动方式，选择不正确的驱动方式可能导致低速抖动。
原因三：机械负载不匹配步进电机通常用于驱动各种机械负载，如果负载与电机不匹配，则容易导致低速抖动。
以下是一些常见的机械负载不匹配原因： 1. 负载惯性过大：步进电机的惯性和机械负载的惯性应匹配，如果负载惯性过大，电机可能无法稳定运行，从而产生低速抖动。
步进电机常见问题及解决办法：一，如何控制步进电机的方向？1、可以改变控制系统的方向电平信号2、可以调整电机的接线来改变方向，具体做法如下：对于两相电机，只需将其中一相的电机线交换接入驱动器即可，如A+和A-交换。
对于三相电机，将相邻两相的电机线交换，如：A,B,C三相，交换A,B两相就可二，步进电机振动大，噪声也很大，什么原因？遇到这种情况是因为步进电机工作在振荡区，解决办法：1、改变输入信号频率CP来避开振荡区。
2、采用细分驱动器，使步距角减少，运行平滑些。
三，为什么步进电机通电后，电机不运行？有以下几种原因会造成电机不转：1、过载堵转（此时电机有啸叫声）2、电机是否处于脱机状态3、控制系统是否有脉冲信号给步进电机驱动器，接线是否有问题四，步进电机抖动，不能连续运行，怎么办？遇到这种情况，首先检查电机的绕组与驱动器连接有没有接错检查输入脉冲信号频率是否太高，是否升降频设计不合理。
五、混合式步进电机驱动器的脱机信号FREE一般在什么情况下使用?当脱机信号FREE为低电平时，驱动器输出到电机的电流被切断，电机转子处于自由状态（脱机状态）。
在有些自动化设备中，如果在驱动器不断电的情况下要求直接转动电机轴（手动方式），就可以将FREE信号置低，使电机脱机，进行手动操作或调节。
手动完成后，再将FREE信号置高，以继续自动控制。
六、如何选择步进电机驱动器供电电源？确定驱动器的供电电压，然后确定工作电流；供电电源电流一般根据驱动器的输出相电流I来确定。
如果采用线性电源，电源电流一般可取I的1.1～1.3倍；如果采用开关电源，电源电流一般可取I 的1.5～2.0倍。
七、如何选择步进电机驱动器供电电压？步进电机驱动器，都是宽压输入，输入电压很大的范围可以选择；电源电压通常根据电机的工作转速和响应要求来选择。
如果电机工作转速较高或响应要求较快，那么电压取值也高，但注意电源电压的纹波不能超过驱动器的最大输入电压，否则可能损坏驱动器。
对经济型数控舰床在加工过程中，引起步进电动机失步的原因进行了全面分析，并提出了相应的解决方法。
步进电动机与驱动电路组成的开环数控系统，因其简单的结构、低廉的价格和可靠的性能，在经济型数控机床中得到了广泛应用，在我国机床行业的数控化进程中占有重要的地位。
步进电动机经常被用于精确定位的场合，因而保证电动机不发生失步至关重要。
失步及其危害步进电动机正常工作时，每接收一个控制脉冲就移动一个步距角，即前进一步。
若连续地输入控制脉冲，电动机就相应地连续转动。
步进电动机失步包括丢步和越步。
丢步时，转子前进的步数小于脉冲数；越步时，转子前进的步数多于脉冲数。
一次丢步和越步的步距数等于运行拍数的整数倍。
丢步严重时，将使转子停留在一个位置上或围绕一个位置振动，越步严重时，机床将发生过冲。
步进电动机是开环进给系统中的一个重要环节，其性能直接影响着数控系统的性能。
电动机失步会影响数控系统的稳定性和控制精度，造成数控机床加工精度下降。
失步原因及解决方法1．转子的加速度慢子步进电动机的旋转磁场转子的力n速度慢于步进电动机的旋转磁场，即低于换相速度时，步进电动机会产生失步。
这是因为输入电动机的电能不足，在步进电动机中产生的同步力矩无法使转子速度跟随定子磁场的旋转速度，从而引起失步。
由于步进电动机的动态输出转矩随着连续运行频率的上升而降低，因而，凡是比该频率高的工作频率都将产生丢步。
这种失步说明步进电动机的转矩不足，拖动能力不够。
解决方法：①使步进电动机本身产生的电磁转矩增大。
为此可在额定电流范围内适当加大驱动电流；在高频范围转矩不足时，可适当提高驱动电路的驱动电压；改用转矩大的步进电动机等。
②使步进电动机需要克服的转矩减小。
为此可适当降低电动机运行频率，以便提高电动机的输出转矩；设定较长的加速时间，以便转子获得足够的能量。
2．转子的平均速度高于定子磁场的平均旋转速度转子的平均速度高于定子磁场的平均旋转速度，这时定子通电励磁的时间较长，大于转子步进一步所需的时间，则转子在步进过程中获得了过多的能量，使得步进电动机产生的输出转矩增大，从而使电动机越步。

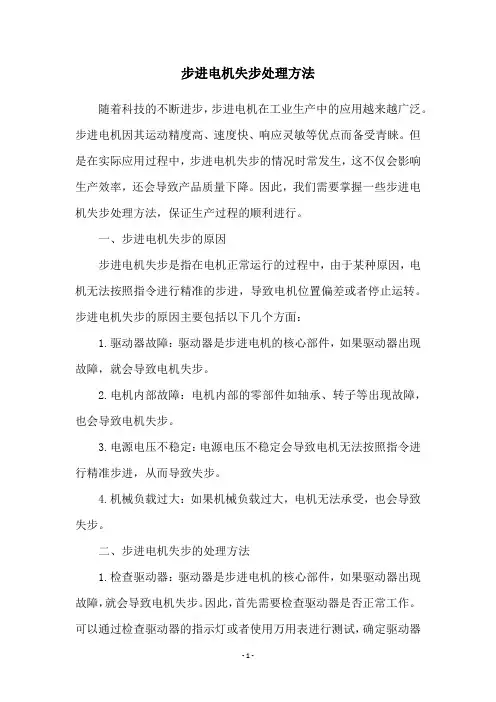

步进电机失步处理方法随着科技的不断进步，步进电机在工业生产中的应用越来越广泛。
步进电机因其运动精度高、速度快、响应灵敏等优点而备受青睐。
但是在实际应用过程中，步进电机失步的情况时常发生，这不仅会影响生产效率，还会导致产品质量下降。
因此，我们需要掌握一些步进电机失步处理方法，保证生产过程的顺利进行。
一、步进电机失步的原因步进电机失步是指在电机正常运行的过程中，由于某种原因，电机无法按照指令进行精准的步进，导致电机位置偏差或者停止运转。
步进电机失步的原因主要包括以下几个方面：1.驱动器故障：驱动器是步进电机的核心部件，如果驱动器出现故障，就会导致电机失步。
2.电机内部故障：电机内部的零部件如轴承、转子等出现故障，也会导致电机失步。
3.电源电压不稳定：电源电压不稳定会导致电机无法按照指令进行精准步进，从而导致失步。
4.机械负载过大：如果机械负载过大，电机无法承受，也会导致失步。
二、步进电机失步的处理方法1.检查驱动器：驱动器是步进电机的核心部件，如果驱动器出现故障，就会导致电机失步。
因此，首先需要检查驱动器是否正常工作。
可以通过检查驱动器的指示灯或者使用万用表进行测试，确定驱动器是否正常。
2.检查电机内部零部件：电机内部的零部件如轴承、转子等出现故障，也会导致电机失步。
因此，需要检查电机内部零部件是否正常工作。
可以通过检查电机转动是否平稳、是否有异常声音等方式进行判断。
3.检查电源电压：电源电压不稳定会导致电机无法按照指令进行精准步进，从而导致失步。
因此，需要检查电源电压是否稳定。
可以通过使用万用表进行测试，确定电源电压是否稳定。
4.减少机械负载：如果机械负载过大，电机无法承受，也会导致失步。
因此，需要减少机械负载，保证电机正常工作。
5.重新设置步进电机参数：如果以上方法都不起作用，可以尝试重新设置步进电机参数。
可以通过调整步进电机的步数、速度、加速度等参数，尝试使电机恢复正常工作。
三、步进电机失步预防措施1.定期检查电机：定期检查电机内部零部件是否正常工作，及时发现并修复故障。
步进电机的常见故障及工作原理The manuscript was revised on the evening of 2021步进电机的常见故障及工作原理步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。
在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”，它的旋转是以固定的角度一步一步运行的。
可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。
识。
步进电机的分类：步进电机分永磁式（PM）、反应式（VR）、混合式（HR）三种。
永磁式一般为二相，转矩和体积都很小，步距角一般为°或15°；反应式一般为三相，实现大转矩输出，步距角为°；混合式兼具永磁式和反应式的优点，分二相和五相，二相步距角为°，无相步距角为°。
步进电机的工作原理：步进电机是一种感应电机，它的工作原理是利用电子电路，将直流电变成分时供电的，多相时序控制电流，用这种电流为步进电机供电，步进电机才能正常工作，驱动器就是为步进电机分时供电的，多相时序控制器虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。
它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。
因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。
步进电机作为执行元件，是机电一体化的关键产品之一,广泛应用在各种自动化控制系统中。
随着微电子和计算机技术的发展，步进电机的需求量与日俱增，在各个国民经济领域都有应用。
步进电机的主要特性1步进电机必须加驱动才可以运转，驱动信号必须为脉冲信号，没有脉冲的时候，步进电机静止，如果加入适当的脉冲信号，就会以一定的角度（称为步角）转动。
步进电机驱动器常常用于点胶机，电脑绣花机，数控机床，自动送料系统等设备上面，是一些机械设备必不可少的组件。
因为用途广泛所以工业用量就非常大，量大自然出现故障的概率就高。
那么步进电机驱动的一些常见问题和解决方法有哪些呢？常见故障及解决办法1、步进电机一直处于一个自由的状态，说明MF信号正常，出现这种情况的解决方法，我们就要去调整MF信号电路，让MF信号电路处于一个正常状态。
常见故障及解决办法2、步进电机出现丢步的现象，这个时候就先去看看屏蔽线是不是松掉了，有没有接地，查看细分是不是正确的设置了，如果电流小也有可能在这个时候加大电流，来解决这个问题。
常见故障及解决办法3、报警出现指示灯亮，这种情况下，就需要去检查电压，还有检查电源。
还有一种可能就是步进电机驱动器损坏了，需要换新的步进电机驱动器。
常见故障及解决办法4、电源灯可以正常的亮TM灯不会亮或者一直亮，这个时候可能是信号电路没有接好的原因，或者是驱动器选型不对。
常见故障及解决办法5、电机的转动方向出现错误，出现这种情况，很可能是线接错了。
如果排除了线接错的问题，那就是电机线出现断路了，或者就是信号可能出现被干扰了，需要去排除这个干扰问题。
常见故障及解决办法6、步进电机驱动器电源灯就是不亮，这可能电源的故障，这个时候我们需要去检查供电的电路电源了是不是有其中的一根线出现断裂了。
常见故障及解决办法7、OC灯可以亮，这个是步进电机驱动器自身的保护，因为可能你的电流过大导致的，需要去看看哪里有问题线路，电源不能太低了，需要重新通电。
常见故障及解决办法8、步进电机轴出来的力矩不够，这种可能就是电流小但是电机过大了导致步进电机损坏了，这种情况需要调大电流。
常见故障及解决办法9、步进电机一直震动是什么原因，可能是信号电压低所导致的，需要去利用电机的的震点去错开这个震动频率然后去容易交换同一相。
常见故障及解决办法10、步进电机堵住转，可能是因为电机的扭矩力太小了，需要去选择大扭矩的电机。

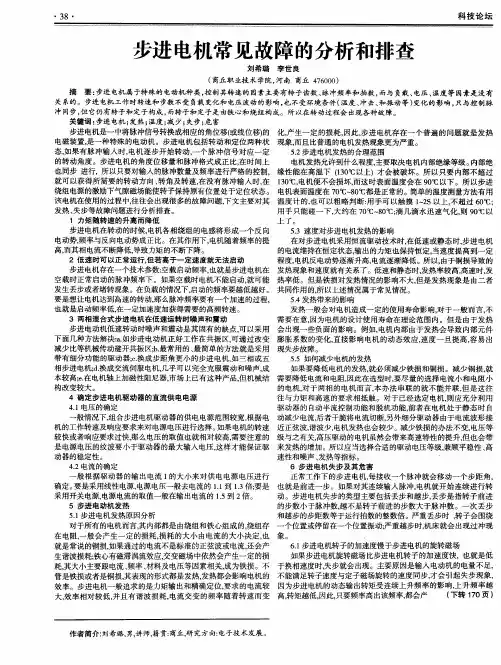

步进电机常见故障及排除【摘要】本文就步进电机实际应用中的常见故障，提出了步进电机的常用检修方法，对步进电机几种典型故障提出了具体的检测、分析和处理方法。
【关键词】步进电机检修典型故障步进电动机是一种用电脉冲信号进行控制，并将电脉冲信号转换成相应的角位移的电动机。
其角位移量与电脉冲数成正比，其转速与电脉冲频率成正比，通过改变脉冲频率就可以调节电动机的转速。
如果停机后某相的绕组仍保持通电状态，则还具有自锁能力。
步进电动机每转一周都有固定的步数，从理论上说其步距误差不会积累。
步进电动机的最大缺点在于其容易失步。
特别是在大负载和速度较高的情况下，失步容易发生，同时功率也不太大。
目前，步进电动机主要应用于经济型数控机床的进给驱动，一般采用开环的控制结构。
也有的采用步进电动机驱动的数控机床同时采用了位置检测元件。
构成了反馈补偿型的驱动控制结构。
在数控系统中，虽然其种类及规格有多种，结构有所不同，但在运行中常发生起动及运行速度慢、失步现象严重、控制绕组接线错误及运行中常出现绕组短路、开路或击穿等故障。
故障出现后影响了数控系统不能正常工作。
现结合我们长期维护修理所掌握的步进电动机故障情况及采取的排除故障与调试方法介绍如下：1 常用检修方法（1）直观检查法：（目测法）就是用眼睛和其它感觉器官发现故障部位的方法，通过观察便能及时排除许多故障。
（2）万用表法：就是用万用表测量步进电动机绕组的电阻，工作电压，工作电流，与正常值相比较从而确定故障原因的方法。
（3）摇表法：（兆欧表法）就是用摇表测量步进电动机的各项绝缘指标，与正常值相比较来确定故障原因的方法。
（4）波形图法：用示波器观测各主要电路的波形，通过对波形分析来判断故障的方法。
2 典型故障分析2.1 起动和运行速度慢，影响系统同步（1）步进电动机检修时，常要将定子各相控制绕组中串联的小电阻摘下，进行绕组检测和修理，检修后未再接入串联电阻，有时小电阻损坏或失效未更换，造成难起动，运行速度减慢。
线切割步进电机常见故障
电火花线切割机床的步进电机，多为五相十拍或三相六拍制，即按特定相序依次相吸达到步进目的。
缺相或相序错误都会使电机丢步或原地踏步。
这两者的最大区别是：缺相会在该相吸合时使整个电机无工作相而失去锁相力，即手可以转动电机。
而相序错误会导至进二退一或进三退二，原地踏步。
已经正常工作过的机床是不会中途相序出错的，通常的毛病是缺相。
与缺相相关的有：1、单板机发出的进给信号，2、驱动器提供的24V 电源，3、电机驱动管子的功率输出，4、功耗电阻的限流和旁路消峰二板管的保护，5、电缆和插头把驱功电流传送给电机，6、电机的绕组和引线。
缺相不会离开这六方面的原因。
所以要先观察后动手，功率驱动三极管的工作状态会在发光二极管上明确地显示出来。
驱动三极管完好，显示正常仍是缺相状态时，则依次查找联机电缆两端的接插，24V 电源的承载能力及功耗电阻的通断，整个过程要作到不盲目的拆卸和焊接。
有两种情形出现时，需与销售厂商联系后再行修理，1、确实单板发出的进给信号缺相，2、步进电机内部断线，如果是驱动三极管失效也应有两种情形，一是发光二极管不亮，应怀疑驱动管已开路，二是发光二极管不灭，则应怀疑驱动三极管已短路，更换驱动管时要注意，使管壳与散热片间要有大面积的稳定接触，贴合面涂导热脂，防止管芯温度不能有效散发而再度烧坏。
线切割锥度电机-双轴(55BF004)
品牌：BMW/宝马产品类型：三相异步电动机型号：55BF004 额定功率：220（W）
额定电压：27（V）额定电流：3（A）
额定转速：1700（rpm）额定转矩：0.49（NM）
外形尺寸：6（mm）产品认证：CCC。
TB6560步进电机驱动器使用手册V1.1目录一、产品简介 (3)1. 概述 (3)2. 应用领域 (3)3. 整机介绍 (3)二、驱动器接口和接线介绍 (4)1. 输入接口描述 (4)2. 电源与电机接口描述 (5)3. 接线要求 (6)三、电流、细分拨码开关设定和参数设置 (6)1. 运行电流设置 (6)2. 停止电流设置 (6)3. 细分数设置 (7)4. 衰减方式设置 (7)四、输入电压和输出电流选用 (7)1. 供电电压的选用 (7)2. 输出电流的设定值 (7)五、常见问题 (8)1. 应用中常见问题和处理方法 (8)2. 驱动器常见问题答用户问 (8)六、模块外形尺寸 (9)七、产品保修条款 (9)1. 三年保修期 (9)2. 不属保修之列 (9)一、产品简介1. 概述TB6560步进电机驱动器是由我公司自主研发的一款具有高稳定性、可靠性和抗干扰性的经济型步进电机驱动器，适用于各种工业控制环境。
该驱动器主要用于驱动35、39、42、57 型4、6、8线两相混合式步进电机。
其细分数有4 种，最大16细分；其驱动电流范围为0.3A－3A，输出电流共有14 档，电流的分辨率约为0.2A；具有自动半流，低压关断、过流保护和过热停车功能。
2. 应用领域适合各种中大型自动化设备，例如：雕刻机、切割机、包装机械、电子加工设备、自动装配设备等。
3. 整机介绍二、驱动器接口和接线介绍1. 输入接口描述TB6560驱动器采用差分式接口电路可适用于差分信号，单端共阴及共阳等接口，通过高速光耦进行隔离，允许接收长线驱动器，集电极开路和PNP输出电路的信号。
在环境恶劣的场合，我们推荐用长线驱动器电路，抗干扰能力强。
现在以集电极开路和PNP输出为例，接口电路示意图如下：2. 电源与电机接口描述TB6560驱动器采用直流电源供电，供电电压范围为8V DC－35V DC,建议使用24V DC 供电。
推荐使用24V/5A开关电源进行供电。
步进电机修理方法步进电机是一种在工控系统中常用的电机，特点是精准的定位和驱动控制。
然而，由于长时间使用或其他原因，步进电机有时会出现故障，需要进行修理。
下面将介绍一些步进电机的常见故障和修理方法。
一、步进电机不转或转动不正常1.检查电源首先，检查步进电机的电源是否正常。
检查电源线是否接触良好，电源电压是否正常，以及电源是否存在短路或过载等可能的问题。
2.检查接口线路接下来，检查步进电机的接口线路。
检查电机与控制器之间的连接是否松动，接口线是否破损或接触不良。
可以使用测试仪器来测试接口线路的连通性，或者使用替代的接口线进行测试。
3.检查控制器如果电源和接口线路都正常工作，那么可能是控制器的问题。
检查控制器的设置是否正确，是否存在软件或硬件故障。
可以尝试使用其他控制器来测试步进电机的运行情况。
4.检查驱动器最后，如果以上方法都没有发现问题，那么可能是驱动器的故障。
检查驱动器的连接状态是否正常，是否存在松动或烧毁的现象。
可以尝试更换驱动器或者使用示波器来检测驱动电路的波形。
二、步进电机发热过高1.检查供电电压步进电机发热过高的原因可能是供电电压过高。
检查电源电压是否超过了电机的额定电压，如果是，应及时降低电源电压。
2.减小负载步进电机发热过高也可能是由于负载过大造成的。
检查电机承载能力是否与负载匹配，如果不匹配，应减小负载或更换合适的电机。
3.调整驱动器设置步进电机发热过高还可能是驱动器设置不当所致。
检查驱动器的电流、步进角度、加速度和速度设置是否正确，并进行相应的调整。
4.添加散热器如果以上方法都没有解决问题，可以考虑在步进电机上安装散热器来提高散热效果。
散热器可以通过导热硅脂或导热胶片与电机连接，将电机产生的热量快速散发。
三、步进电机失步1.检查电源频率步进电机失步的原因可能是电源频率不稳定。
检查电源频率是否与电机的额定频率匹配，如果电源频率波动较大，应考虑使用稳压电源。
2.在驱动器中调整步进角度步进电机失步还可能是由于驱动器步进角度设置不合理。
