干挂石材施工工艺图解

2018：石材幕墙干挂做法(图文详解)2018最新版：石材幕墙干挂做法（图文详解）一、传统湿贴工艺的主要弊端八十年代初，无论建筑物外墙，还是内墙的石材石材饰板安装，均采用墙面加钢筋网片，用铜丝固定板材，分层灌注水泥沙浆粘贴的旧工艺。

该工艺用于外墙面有许多弊病，不仅因水泥沙浆粘贴板材后碳酸氢钙析出(泛白霜)和出现水渍，使墙面石材变色，形成色差，污染墙面;而且还由于温度变化等原因，易造成墙面空鼓、开裂、甚至脱落等质量通病。

如：如太原市天龙大厦的外墙面装饰，选用600X600mm 的磨光济南青花岗岩板材，尽管在安装过程中采用了环氧树脂胶勾缝等措施，但在完工1年多后依然出现出现泛白、变色现象，而且部分空鼓、开裂。

为此，大厦只得采取加固措施，在每块花岗岩板材上打φ8的两个孔，孔深为10cm，上斜角度为15°;钉φ6.5cm钢筋销钉,灌环氧树脂胶,并于加固后重新进行了清洗。

如此处理后，虽花岗岩饰板得到了加固，但外观效果仍不理想。

再如太原市金融大厦裙楼的花岗岩外墙，同样由于采用湿贴工艺，竣工不久即逐步出现泛白、变色、空鼓、开裂等现象。

二、石材饰板干挂法的原理及主要技术石材干挂法又名空挂法。

该方法以金属挂件将饰面石材直接吊挂于墙面或空挂于钢架之上，不需再灌浆粘贴。

其原理是在主体结构上设主要受力点，通过金属挂件将石材固定在建筑物上，形成石材装饰幕墙。

适用于建筑高度不大于30m，非抗震设计或抗震设计不大于7度的建筑石材幕墙工程.优点1：是可以有效地避免传统湿贴工艺出现的板材空鼓、开裂、脱落等现象，明显提高了建筑物的安全性和耐久性;优点2：可以完全避免传统湿贴工艺板面呈现的泛白、变色等现象，有利于保持幕墙清洁雅观;优点3：.在肯定程度上改良施工人员的劳动条件，避免湿作业，少受气候变化影响，节省冬施、雨施费用，也有助于加速工程进度。

干挂石材幕墙作为一种新型安装工艺，在美观、耐久、不易变色及平整度上都达到了一个新的水平。

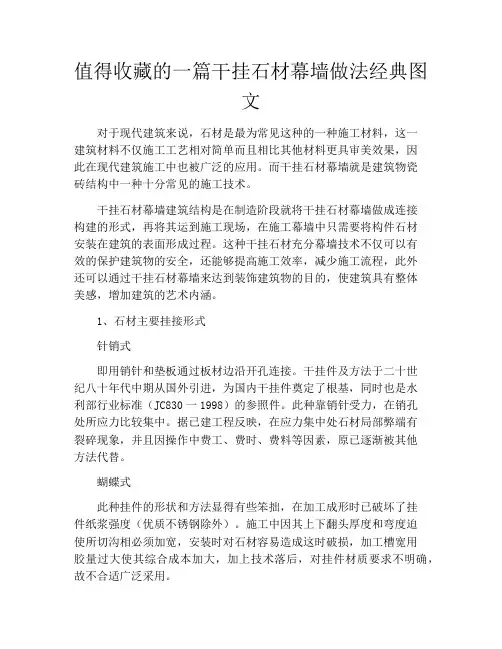

值得收藏的一篇干挂石材幕墙做法经典图文对于现代建筑来说，石材是最为常见这种的一种施工材料，这一建筑材料不仅施工工艺相对简单而且相比其他材料更具审美效果，因此在现代建筑施工中也被广泛的应用。

而干挂石材幕墙就是建筑物瓷砖结构中一种十分常见的施工技术。

干挂石材幕墙建筑结构是在制造阶段就将干挂石材幕墙做成连接构建的形式，再将其运到施工现场，在施工幕墙中只需要将构件石材安装在建筑的表面形成过程。

这种干挂石材充分幕墙技术不仅可以有效的保护建筑物的安全，还能够提高施工效率，减少施工流程，此外还可以通过干挂石材幕墙来达到装饰建筑物的目的，使建筑具有整体美感，增加建筑的艺术内涵。

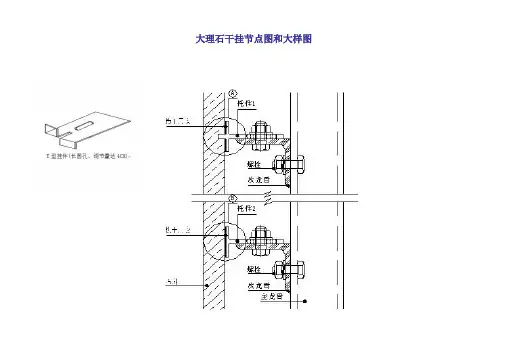

1、石材主要挂接形式针销式即用销针和垫板通过板材边沿开孔连接。

干挂件及方法于二十世纪八十年代中期从国外引进，为国内干挂件奠定了根基，同时也是水利部行业标准（JC830一1998）的参照件。

此种靠销针受力，在销孔处所应力比较集中。

据已建工程反映，在应力集中处石材局部弊端有裂碎现象，并且因操作中费工、费时、费料等因素，原已逐渐被其他方法代替。

蝴蝶式此种挂件的形状和方法显得有些笨拙，在加工成形时已破坏了挂件纸浆强度（优质不锈钢除外）。

施工中因其上下翻头厚度和弯度迫使所切沟相必须加宽，安装时对石材容易造成这时破损，加工槽宽用胶量过大使其综合成本加大，加上技术落后，对挂件材质要求不明确，故不合适广泛采用。

扞接式此种挂件属现时施工单位中常用，安装较前两种先进。

传力简单，降低了石材破损，但焊接时高温冷却会产生“退火”现象。

这种方式虽然大大降低了挂件强度，但若焊缝不饱满会产生氧化锈蚀脱落，坚固性、安全性无保障，在累积承载的情况下受到受到风速或地面震动会导致断裂，使幕墙从天而降。

尤其是焊接氧化锈蚀后，锈水沿着污染沟壑缝渗入石材内造成污染，无法通过养护弥补，致使整个幕墙如患“皮肤病”，严重影响节能和美观。

故此种挂件不宜在所用高层幕墙中使用。

背栓式此种装饰物由德国引进。

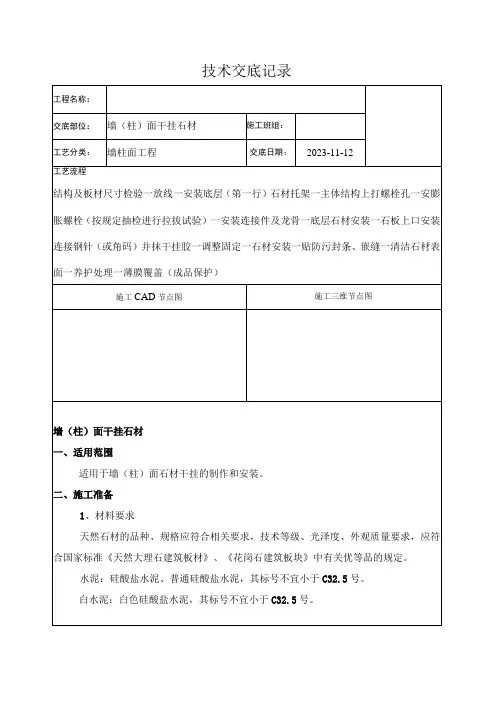

技术交底记录
1、石材表面应平整、洁净、色泽一致，无裂痕和缺损，表面应无泛碱等污
染。

检验方法：观察。

2、饰面板嵌缝密实、平直，宽度应符合设计要求，嵌缝填充材料色泽应一致。

检验方法：观察；尺量检查。

3、饰面板的孔洞边缘应套割整齐。

检验方法：观察。

三)、允许偏差
1、运输石材板块时，必须打包成箱，并采取防碰撞破损措施。

2、石材搬运过程中，严禁将石材的尖锐角触地，严禁将光面一侧的边着地,
以免将尖角和光边磕碰损伤。

3、石材块料存放不得淋雨、水泡及长期暴晒，通常采取立式存放，光面相对、板底应用木杨垫托；运输时应轻拿轻放。

4、石材墙面完成后，应及时采用薄膜材料封闭保护，尤其是墙面阳角处应更加注意保护，可用护角木夹板保护其石材墙、柱面阳角部位。

工序验收：
方法和检查人：□自检，由负责；口交接检，由负责,
口专职检，由负责。

技术负责人交底人接受交底人
注：本记录一式两份，一份交接受交底人，一份存档。

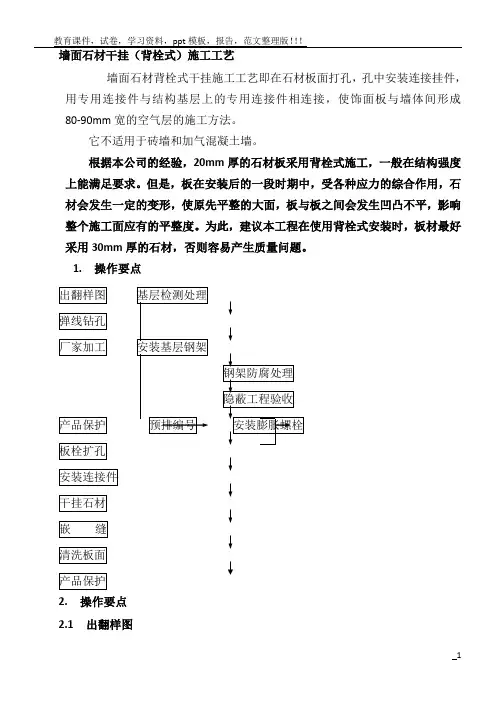

墙面石材背栓式干挂施工工艺即在石材板面打孔，孔中安装连接挂件，用专用连接件与结构基层上的专用连接件相连接，使饰面板与墙体间形成80-90mm宽的空气层的施工方法。

它不适用于砖墙和加气混凝土墙。

根据本公司的经验，20mm厚的石材板采用背栓式施工，一般在结构强度上能满足要求。

但是，板在安装后的一段时期中，受各种应力的综合作用，石材会发生一定的变形，使原先平整的大面，板与板之间会发生凹凸不平，影响整个施工面应有的平整度。

为此，建议本工程在使用背栓式安装时，板材最好采用30mm厚的石材，否则容易产生质量问题。

1. 操作要点2. 操作要点2.1 出翻样图在内，计算出板块的排档，并按安装顺序编号，绘制墙、柱面各分块大样图以及节点大样图，作为加工定货的依据和基层弹线安装钢架的依据。

2.2 进场材料检验A.对进场材料按加工定货单检验其品种、规格、颜色。

B.对进场材料按定货要求检验其边角垂直度、平整度、光洁度、倒角要求、裂缝、棱角缺陷，应符合定货合同和国家验收规范要求。

2.3 基层检测处理基层面检测垂直度和平整度。

平整度误差不能大于10mm。

超出部分凿去，凹陷不足部分用高标号水泥砂浆找平。

2.4 基层弹线A.水平线必须以一定的标高为起点，四周连通，尤其要注意接缝必须与窗洞的水平线连通。

B.垂直线尽可能按块材尺寸，由阳角端向阴角端方向弹。

2.5 基层钻孔混凝土墙体用不锈钢膨胀螺栓固定连接件或用化学锚固剂固定连接件。

孔位要依照弹线尺寸确定，孔径按选用的膨胀螺栓确定，一般比膨胀螺栓胀管直径大1mm。

孔径深度必须达到选用膨胀螺栓胀管的长度。

2.6 安装基层钢架A.钢架由膨胀螺栓与基层相连接，螺帽必须拧紧，拧紧后的螺栓再涂强力粘接胶加固。

钢架与基层予埋件相连接，电焊焊缝长度、厚度必须按设计要求进行。

B.钢架安装完毕，必须采用专用防锈漆进行除锈处理。

2.7 予排编号石材安装前必须按翻样图进行予排，石材安装时应保持上下左右颜色、花纹一致，纹理通顺接缝严密吻合，遇有不合格的石材，必须剔除，安置2.8 背栓扩孔A.板材面积小等于1m2，一般设4个对应孔，大于1m2的板材，应该根据受力情况适当增加孔位。
