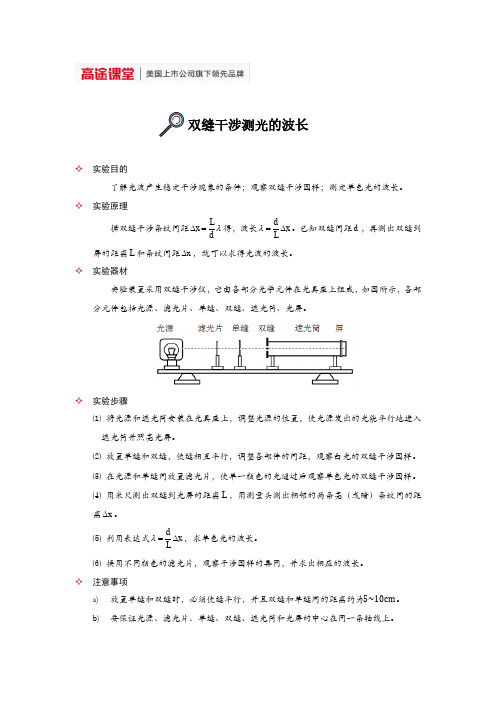

双缝干涉测光的波长
✧实验目的
了解光波产生稳定干涉现象的条件；观察双缝干涉图样；测定单色光的波长。
✧实验原理
据双缝干涉条纹间距L
x
d λ
∆=得，波长
d
x
L
λ=∆。
已知双缝间距d，再测出双缝到
屏的距离L和条纹间距x∆，就可以求得光波的波长。
✧实验器材
实验装置采用双缝干涉仪，它由各部分光学元件在光具座上组成，如图所示，各部分元件包括光源、滤光片、单缝、双缝、遮光筒、光屏。
✧实验步骤
⑴将光源和遮光筒安装在光具座上，调整光源的位置，使光源发出的光能平行地进入
遮光筒并照亮光屏。
⑵放置单缝和双缝，使缝相互平行，调整各部件的间距，观察白光的双缝干涉图样。
⑶在光源和单缝间放置滤光片，使单一颜色的光通过后观察单色光的双缝干涉图样。
⑷用米尺测出双缝到光屏的距离L，用测量头测出相邻的两条亮（或暗）条纹间的距
离x∆。
⑸利用表达式d x
L
λ=∆，求单色光的波长。
⑹换用不同颜色的滤光片，观察干涉图样的异同，并求出相应的波长。
✧注意事项
a)放置单缝和双缝时，必须使缝平行，并且双缝和单缝间的距离约为5~10cm。
b)要保证光源、滤光片、单缝、双缝、遮光筒和光屏的中心在同一条轴线上。
c) 测量头的中心刻线要对应着亮（或暗）条纹的中心。
d) 为减小实验误差，先测出n 条亮（或暗）条纹中心间的距离a ，则相邻两条亮（或暗）条纹间的距离1
a x n ∆=
-。
《用双缝干涉仪测定光的波长》知识清单一、实验目的使用双缝干涉仪精确测定光的波长，加深对光的波动性的理解。
二、实验原理当一束单色光通过双缝时，会在屏幕上形成明暗相间的干涉条纹。
相邻两条亮纹（或暗纹）之间的距离Δx 与双缝间距 d、双缝到屏幕的距离 L 以及光的波长λ 之间存在关系：λ ＝d·Δx ／ L。
通过测量Δx、d 和 L，就能够计算出光的波长λ。
三、实验器材双缝干涉仪（包括光源、滤光片、单缝、双缝、遮光筒、光屏等）、测量头（由目镜、手轮、分划板等组成）、米尺。
四、实验步骤1、安装仪器将光源、滤光片、单缝、双缝、遮光筒依次安装在光具座上，调整各部件的高度和位置，使光源发出的光能够顺利通过各部件，在光屏上形成清晰的干涉条纹。
2、观察干涉条纹打开光源，通过目镜观察干涉条纹的形状、间距和清晰度。
若条纹不清晰，可适当调整单缝和双缝的位置。
3、测量条纹间距转动测量头的手轮，使分划板的中心刻线与某一亮纹的中心对齐，记下此时手轮上的读数 a₁。
然后移动分划板，使中心刻线与相邻的另一亮纹的中心对齐，记下此时手轮上的读数 a₂。
则相邻两条亮纹的间距Δx ＝｜a₂ a₁| ／ n，其中 n 为测量的亮纹间隔数。
4、测量双缝到光屏的距离 L用米尺测量双缝到光屏的距离 L。
5、测量双缝间距 d取下双缝，用显微镜测量双缝的间距 d。
6、计算光的波长将测量得到的Δx、d 和 L 代入公式λ ＝d·Δx ／ L，计算出光的波长。
7、重复测量为了减小测量误差，重复进行多次测量，取平均值作为最终结果。
五、注意事项1、单缝和双缝应相互平行，且缝的宽度要适当。
缝太宽，干涉条纹不清晰；缝太窄，光的强度太弱，也不利于观察。
2、测量头的读数要准确，读数时要注意估读。
3、测量双缝间距 d 时，要使用显微镜，并注意正确的测量方法和读数。
4、光源要稳定，且亮度适中，以保证干涉条纹清晰。
5、实验环境要尽量安静，避免振动对实验结果的影响。
实验用双缝干涉测量光的波长在本实验中，我们将介绍实验用双缝干涉测量光的波长的方法和步骤。
通过这个实验，我们能够了解光的波属性以及测量光波长的原理和技术。
1. 实验介绍实验用双缝干涉是一种经典的实验方法，用于测量光的波长。
该实验基于干涉现象，利用光的波动性和相长干涉原理，通过测量干涉条纹的间距来计算光的波长。
2. 实验原理光线通过双缝时，会形成一系列明暗交替的干涉条纹。
这些干涉条纹的间距与入射光的波长和双缝之间的距离有关。
根据波长和距离之间的关系，可以通过测量干涉条纹的间距来计算光的波长。
3. 实验步骤3.1 准备工作a. 准备一块透明平板，放置在透明平面上。
b. 在透明平板上划上两个细缝，使它们尽可能平行且距离适当，引入夹子来调节缝宽。
c. 将一束单色光照射到双缝上，可以使用一束激光光源或太阳光透过窄缝进入。
d. 使用屏幕或照相底片作为记录干涉条纹的介质。
3.2 实验操作a. 调节双缝间距和缝宽，以获得清晰的干涉条纹。
b. 将屏幕或照相底片放置在适当位置，以观察干涉条纹。
c. 使用显微镜或放大镜对干涉条纹进行测量。
4. 数据处理和计算通过对干涉条纹的测量，我们可以得到两个相邻条纹之间的距离，即干涉条纹的间距。
根据这个间距和实验中的测量参数，我们可以计算出入射光的波长。
5. 结果与讨论根据实验数据和计算结果，我们可以得到光的波长的近似值。
同时，我们还可以分析实验中的误差源和改进方法，提高实验的准确性。
6. 实验结论通过实验用双缝干涉测量光的波长，我们得到了光的波长的近似值，并了解了光的波动性和干涉现象。
这个实验不仅增加了我们对光学的理解，还展示了实验方法和数据处理的重要性。
通过本实验，我们不仅掌握了实验用双缝干涉测量光的波长的基本原理和操作步骤，还了解了光的波动性和干涉现象。
同时，我们还学会了数据处理和计算的方法，提高了实验的准确性和可靠性。
这个实验对于深入理解光学和科学研究具有重要意义。
取夺市安慰阳光实验学校考点50 用双缝干涉测光的波长(同时练习使用测量头)例(1)用双缝干涉测光的波长．实验装置如下图1a所示，已知单缝与双缝的距离L1＝60 mm，双缝与屏的距离L2＝700 mm，单缝宽d1＝0.10 mm，双缝间距d2＝0.25 mm.用测量头来测量光屏上干涉亮条纹中心的距离．测量头由分划板、目镜、手轮等构成，转动手轮，使分划板左右移动，让分划板的中心刻度对准屏上亮纹的中心，(如下图b所示)，记下此时手轮的读数，转动测量头，使分划板中心刻线对准另一条亮纹的中心，记下此时手轮上的刻度．图1①分划板的中心刻线分别对准第1第和第4条亮纹的中心时，手轮上的读数如下图2c所示，则对准第1条时读数x1＝______________mm，对准第4条时读数x2＝________________mm，相邻两条亮纹间的距离Δx＝____________mm.②计算波长的公式λ＝____________；求得的波长值是____________nm(保留三位有效数字)．图2答案①2.1907.868 1.893 ②λ＝d2L2Δx676解析①螺旋测微器读数首先固定刻度读出半毫米的整数倍，第一条即读为2 mm，同时找到第19条刻度线与固定刻度对齐，估读一位即19.0，再乘以精确度0.01 mm，最终结果为2 mm＋19.0×0.01 mm＝2.190 mm，同理，第4条对应读数为7.5 mm＋36.8×0.01 mm＝7.868 mm，第一条到第四条共有三个间距，所以两条相邻条纹间距Δx＝7.868 mm－2.190 mm3＝1.893 mm.②双缝干涉相邻条纹间距Δx＝Lλd，其中L是双缝到屏的距离，d是双缝间距，对照已知条件可得Δx＝L2λd2，可得波长λ＝Δxd2L2.带入数据计算可得λ＝676 nm.2．如图3所示，在“用双缝干涉测光的波长”实验中，光具座上放置的光学元件依次为：①光源、②______、③________、④________、⑤遮光筒、⑥光屏．对于某种单色光，为增加相邻亮条纹(或暗条纹)间的距离，可采取__________或__________的方法．图3答案滤光片单缝屏双缝屏减小双缝间距加长遮光筒解析根据双缝干涉实验装置可知，②为滤光片，③为单缝屏，④为双缝屏；由公式Δx＝ldλ可知，对于同种色光，增大l(加长遮光筒)或者减小d(减小双缝间距)都可使得Δx增大．强化练习3．现有毛玻璃屏A、双缝B、白光光源C、单缝D和透红光的滤光片E等光学元件，要把它们放在如图4所示的光具座上组装成双缝干涉实验装置，用以测量红光的波长．图4(1)将白光光源C放在光具座最左端，依次放置其他光学元件，由左至右，表示各光学元件的字母排列顺序应为C、________、A.(2)本实验的实验步骤有：①取下遮光筒左侧的元件，调节光源高度，使光束能直接沿遮光筒轴线把屏照亮；②按合理顺序在光具座上放置各光学元件，并使各元件的中心位于遮光筒的轴线上；③用米尺测量双缝到屏的距离；④用测量头(其读数方法同螺旋测微器)测量数条亮纹间的距离．在操作步骤②时还应注意________和________．(3)将测量头的分划板中心刻线与某亮纹中心对齐，将该亮纹定为第1条亮纹，此时手轮上的示数如图5甲所示．然后同方向转动测量头，使分划板中心刻线与第6条亮纹中心对齐，记下此时如图乙中手轮上的示数为________ mm，求得相邻亮纹的间距Δx为________ mm.图5(4)已知双缝间距d为2.0×10－4m，测得双缝到屏的距离l为0.700 m，由计算公式λ＝________，求得所测红光波长为________ nm答案(1)E、D、B(2)单缝和双缝间距为5～10 cm 使单缝与双缝相互平行(3)13.870 2.310 (4)dlΔx 6.6×102解析(1)双缝干涉仪各组成部分在光具座上的正确排序为：光源、滤光片、单缝、双缝、屏，因此应填：E、D、B.(2)单缝与双缝的间距为5～10 cm，使单缝与双缝相互平行．(3)甲图的读数为2.320 mm，乙图的读数为13.870 mm，Δx＝13.870－2.3206－1mm ＝2.310 mm.(4)由Δx＝ldλ可得：λ＝dlΔx可求出λ＝2.0×10－40.700×2.310×106 nm＝6.6×102 nm.4．双缝干涉实验中，要使屏上单色光的干涉条纹之间的距离变宽，可采取以下办法：(1)________；(2)________；(3)________．为测量红光的波长，现测得屏上6条亮条纹间的距离为7.5 mm，已知双缝间的距离为0.5 mm，双缝到屏幕的距离为1 m，则此红光波长为________．答案(1)使用波长λ较长的单色光；(2)增加双缝到光屏间距离或选用较长的遮光筒； (3)减小双缝之间距离 7．5×10－7m解析 在双缝干涉实验中，根据公式Δx ＝ldλ可知，要使屏上单色光的干涉条纹之间距离变宽，可以采取的办法是： (1)使用波长λ较长的单色光；(2)增加双缝到光屏间距离或选用较长的遮光筒；(3)减小双缝之间距离．根据测量值，计算相邻条纹间的距离：Δx ＝an －1＝7.55mm ＝1.5 mm ，再代入公式λ＝Δxd l ，λ＝Δxd l ＝1.5×10－3×0.5×10－31m ＝7.5×10－7m.。
2021届高考物理必考实验十六：用双缝干涉测量光的波长1.实验原理如图1所示，两缝之间的距离为d ，每个狭缝都很窄，宽度可以忽略.两缝S 1、S 2的连线的中垂线与屏的交点为P 0，双缝到屏的距离OP 0＝l .则相邻两个亮条纹或暗条纹的中心间距：Δx ＝l dλ.若已知双缝间距，再测出双缝到屏的距离l 和条纹间距Δx ，就可以求得光波的波长. 2.实验器材双缝干涉仪，即光具座、光源、滤光片、单缝、双缝、遮光筒、毛玻璃屏、测量头.另外，还有学生电源、导线、刻度尺等. 3．实验步骤(1)将光源、遮光筒、毛玻璃屏依次安放在光具座上，如图所示.(2)接好光源，打开开关，使灯丝正常发光.(3)调节各器件的高度，使光源灯丝发出的光能沿轴线到达光屏.(4)安装双缝和单缝，中心大致位于遮光筒的轴线上，使双缝与单缝的缝平行，两者间距5～10 cm ，这时可观察白光的干涉条纹.(5)在单缝和光源间放上滤光片，观察单色光的干涉条纹. 4.数据处理（1）安装测量头，调节至可清晰观察到干涉条纹.（2）使分划板中心刻线对齐某条亮条纹的中心，记下手轮上的读数a 1，将该条纹记为第1条亮纹；转动手轮，使分划板中心刻线移动至另一亮条纹的中心，记下此时手轮上的读数a 2，将该条纹记为第n 条亮纹，则相邻两亮条纹间距Δx ＝|a 2－a 1|n －1. （3）用刻度尺测量双缝到光屏间的距离l (d 是已知的). （4）重复测量、计算，求出波长的平均值. 5.误差分析（1）光波的波长很小，Δx 、l 的测量对波长λ的影响很大.（2）在测量l 时，一般用毫米刻度尺；而测Δx 时，用千分尺且采用“累积法”. （3）多次测量求平均值. 6.注意事项（1）双缝干涉仪是比较精密的仪器，应轻拿轻放，不要随便拆解遮光筒、测量头等元件. （2）滤光片、单缝、双缝、目镜等如有灰尘，应用擦镜纸轻轻擦去.（3）安装时，注意调节光源、滤光片、单缝、双缝的中心均在遮光筒的中心轴线上，并使单缝、双缝平行且竖直，间距大约5～10cm.（4）调节的基本依据是：照在像屏上的光很弱.主要原因是灯丝与单缝、双缝、测量头与遮光筒不共轴线所致.干涉条纹不清晰的主要原因一般是单缝与双缝不平行. （5）测量头在使用时应使中心刻线对应着亮(暗)条纹的中心. （6）光源灯丝最好为线状灯丝，并与单缝平行靠近.【典例1】(2019·全国卷Ⅱ·34(2))某同学利用图所示装置测量某种单色光的波长．实验时，接通电源使光源正常发光；调整光路，使得从目镜中可以观察到干涉条纹．回答下列问题：(1)若想增加从目镜中观察到的条纹个数，该同学可________； A ．将单缝向双缝靠近 B ．将屏向靠近双缝的方向移动 C ．将屏向远离双缝的方向移动 D ．使用间距更小的双缝(2)若双缝的间距为d ，屏与双缝间的距离为l ，测得第1条暗条纹到第n 条暗条纹之间的距离为Δx ，则单色光的波长λ＝________；(3)某次测量时，选用的双缝的间距为0.300mm ，测得屏与双缝间的距离为1.20m ，第1条暗条纹到第4条暗条纹之间的距离为7.56mm.则所测单色光的波长为______nm(结果保留3位有效数字)． 答案 (1)B (2)d ·Δxn －1l(3)630解析 (1)若想增加从目镜中观察到的条纹个数，需要减小条纹间距，由公式Δx ＝l dλ可知，需要减小双缝到屏的距离l 或增大双缝间的距离d ，故B 项正确，A 、C 、D 项错误． (2)由题意可知，Δx n －1＝l d λ⇒λ＝d ·Δxn －1l. (3)将已知条件代入公式解得λ＝630nm.【典例1】 用某种单色光做双缝干涉实验时，已知双缝间的距离d 的大小恰好是图11丁中游标卡尺的读数；双缝到毛玻璃屏间的距离的大小是图丙中的毫米刻度尺的读数；实验时先移动测量头(如图甲所示)上的手轮，把分划板中心刻线对准靠近最左边的一条亮条纹中心(如图乙所示)，并记下手轮上的读数x 1(如图戊所示)，然后转动手轮，把分划板中心刻线向右移动，直到对准第7条亮条纹中心并记下手轮上的读数x 2(如图己所示)，由以上测量数据求该单色光的波长．(结果保留两位有效数字)答案 8.0×10－7m解析 根据条纹间距公式Δx ＝l d λ可知，波长λ＝d lΔx ，由题图丁可直接读出d ＝0.25mm ＝0.00025m ，双缝到屏的距离由题图丙读出l ＝74.90cm ＝0.7490m ．由题图乙、戊、己可知，两条相邻亮条纹间的距离Δx ＝14.700－0.3006mm ＝2.400mm ＝0.002400m.将以上数据代入得λ＝d Δx l ＝0.00025×0.0024000.7490m≈8.0×10－7m.【典例2】 (多选)在双缝干涉实验中，用绿色激光照射在双缝上，在缝后的屏幕上显示出干涉图样.若要增大干涉图样中两相邻亮条纹的间距，可选用的方法是( ) A.改用红色激光 B.改用蓝色激光 C.减小双缝间距D.将屏幕向远离双缝的位置移动E.将光源向远离双缝的位置移动 【答案】 ACD【解析】根据干涉图样中两相邻亮条纹的间距Δx ＝ldλ可知，要使Δx 增大，可以增大波长或增大双缝到屏的距离或缩小双缝间的距离，所以选项A 、C 、D 正确，B 、E 错误.【针对训练2】在杨氏干涉实验中，若单色光的波长λ＝5.89×10－7m ，双缝间的距离d ＝1mm ，双缝到屏的距离l ＝2m ，则第1个亮条纹到第11个亮条纹的中心间距为______________. 【答案】 1.178×10－2m【解析】由Δx ＝l dλ可知 Δx ＝1.178×10－3m ，则第1个亮条纹到第11个亮条纹的中心间距为x ＝10Δx ＝1.178×10－2m.【典例3】 在“用双缝干涉测量光的波长”实验中(实验装置如图)，下列说法错误的是( )A.调节光源高度使光束沿遮光筒轴线照在屏中心时，应放上单缝和双缝B.测量某条干涉亮条纹位置时，应使测量头分划板中心刻线与该亮条纹的中心对齐C.为了减小测量误差，可用测量头测出n 条亮条纹间的距离a ，求出相邻两条亮条纹间距Δx ＝an －1D.将滤光片放在单缝与双缝之间不改变实验结果 【答案】 A【解析】 调节光源高度使光束沿遮光筒轴线照在屏中心时，不需放单缝和双缝，故A 错误；测量某条干涉亮条纹位置时，应使测量头分划板中心刻线与该亮条纹的中心对齐，故B 正确；n 条亮条纹之间有n －1个间距，相邻两条亮条纹的间距Δx ＝an －1，故C 正确；根据实验原理知D 正确.【针对训练3】 在“用双缝干涉测量光的波长”实验中，选用红色滤光片和间距为0.20mm 的双缝，双缝与屏的距离为600mm.某同学正确操作后，在目镜中看到如图甲所示的干涉条纹.换成紫色滤光片正确操作后，使测量头分划板刻线与第k 级暗条纹中心对齐，在目镜中观测到的是图乙中的______(填字母)，此时测量头的读数为25.70mm.沿同一方向继续移动测量头使分划板刻线与第k ＋5级暗条纹中心对齐，此时测量头标尺如图丙所示，其读数是_______mm ，紫光的波长等于________nm.【答案】 D 19.40 420 【解析】由干涉条纹间距Δx ＝lλd可知，换上紫色滤光片后，在其他条件不变的情况下，间距变小，干涉条纹变密，分划板应该在正中央，所以为D.游标卡尺读数为19.40mm.平均条纹间距Δx ＝25.70－19.405mm＝1.26mm ，根据λ＝d lΔx ，解得λ＝420nm.【典例4】 (2015·全国卷Ⅰ)在双缝干涉实验中，分别用红色和绿色的激光照射同一双缝，在双缝后的屏幕上，红光的相邻干涉条纹间距Δx 1与绿光的相邻干涉条纹间距Δx 2相比，Δx 1____Δx 2(填“＞”“＝”或“＜”).若实验中红光的波长为630nm ，双缝与屏幕的距离为1.00m ，测得第1条到第6条亮条纹中心间的距离为10.5mm ，则双缝之间的距离为________mm. 【答案】 ＞ 0.300【解析】双缝干涉条纹间距Δx ＝l dλ，红光波长长，所以红光的双缝干涉条纹间距较大，即Δx 1＞Δx 2.相邻亮条纹间距Δx ＝10.5 mm 5＝2.1 mm ＝2.1×10－3m ，根据Δx ＝l d λ可得d ＝lλΔx＝0.300 mm.【针对训练4】 (多选)利用如图所示装置研究双缝干涉现象并测量光的波长时，有下面几种说法，其中正确的是( )A.实验装置中的①②③元件分别为滤光片、单缝、双缝B.将滤光片由紫色的换成红色的，干涉条纹间距变宽C.将单缝向双缝移动一小段距离后，干涉条纹间距变宽D.测量过程中，把5个条纹间距数成6个，导致波长测量值偏小E.去掉滤光片后，干涉现象消失 【答案】 ABD【解析】 实验装置中的①②③元件分别为滤光片、单缝、双缝，故A 正确；将滤光片由紫色的换成红色的，波长变长，根据干涉条纹间距公式Δx ＝l dλ知条纹间距变宽，故B 正确；将单缝向双缝移动一小段距离后，条纹间距不变，故C 错误.把5个条纹间距数成6个，则Δx 偏小，根据Δx ＝l dλ，可知波长的测量值偏小，故D 正确；去掉滤光片，将出现彩色的干涉条纹，故E 错误.【典例5】在“用双缝干涉测量光的波长”的实验中，装置如图所示.双缝间的距离d ＝3mm.若测定红光的波长，选用红色的滤光片，实验中测得双缝与屏之间的距离为0.70m ，通过测量头(与螺旋测微器原理相似，手轮转动一周，分划板前进或后退0.500mm)观察第1条亮条纹的位置如图7甲所示，其读数为________mm ；观察第5条亮条纹的位置如图乙所示，其读数为______mm.则可求出红光的波长λ＝________m.【答案】 0 0.640 6.86×10－7【解析】由测量头的数据可知a 1＝0，a 2＝0.640mm ， 所以Δx ＝a 2－a 15－1＝0.6404mm ＝1.60×10－4m ，λ＝d Δx l ＝3×10－3×1.60×10－40.70m≈6.86×10－7m.【针对训练5】某同学用单色光进行双缝干涉实验，在屏上观察到如图甲所示的条纹，仅改变一个实验条件后，观察到的条纹如图乙所示.他改变的实验条件可能是( )A.减小光源到单缝的距离B.减小双缝之间的距离C.减小双缝到光屏之间的距离D.换用频率更高的单色光源 【答案】 B【解析】改变条件后亮条纹之间的间距变大，由公式Δx ＝l dλ可知，要使Δx 增大，可增大双缝到光屏之间的距离l ，C 错；减小双缝之间的距离d ，B 对；换用波长更长，即频率更低的单色光源，D 错；改变光源到单缝的距离不会改变Δx ，A 错.【典例6】(多选)在“用双缝干涉测量光的波长”实验中，若用单色光照射后观察毛玻璃屏上的条纹如图所示，则有( )A.若只适当增大单缝的宽度，则条纹间距将减小B.若只适当增大双缝的间距，则条纹间距将减小C.若只适当增大照射光的频率，则条纹间距将增大D.若只适当增大双缝到光屏的间距，则条纹间距将增大 【答案】 BD【针对训练6】(多选)利用图中装置研究双缝干涉现象时，下面几种说法正确的是( )A.将屏移近双缝，干涉条纹间距变窄B.将滤光片由蓝色的换成红色的，干涉条纹间距变宽C.将单缝向双缝移动一小段距离后，干涉条纹间距变宽D.换一个双缝之间距离较大的双缝，干涉条纹间距变窄 【答案】 ABD【解析】由条纹间距公式Δx ＝l dλ可知，A 项中l 减小，Δx 变小；B 项中λ变大，Δx 变大；D 项中d 变大，Δx 变小.故A 、B 、D 正确.【典例7】(多选)某同学在做双缝干涉实验时，按装置图安装好实验装置，在光屏上却观察不到干涉图样，这可能是由于( )A.光束的中央轴线与遮光筒的轴线不一致，相差较大B.没有安装滤光片C.单缝与双缝不平行D.光源发出的光束太强 【答案】 AC【解析】安装实验器材时要注意：光束的中央轴线与遮光筒的轴线要重合，光源与光屏正面相对，滤光片、单缝和双缝要在同一高度，中心位置在遮光筒轴线上，单缝与双缝要相互平行，才能使实验成功.当然还要使光源发出的光束不致太暗.综上所述，可知选项A、C正确.【针对训练7】(多选)英国物理学家托马斯·杨巧妙地解决了相干光源问题，第一次在实验室观察到了光的干涉现象.图为实验装置简图，M为竖直线状光源，N和O均为有狭缝的遮光屏，P为像屏.现有四种刻有不同狭缝的遮光屏，实验时正确的选择是( )A.N应选用遮光屏1B.N应选用遮光屏3C.O应选用遮光屏2D.O应选用遮光屏4【答案】AC【典例8】(多选)关于“用双缝干涉测量光的波长”实验，正确的说法是( )A.实验时应调节各器件共轴，并且单缝和双缝的缝应相互平行B.观察到的白光的干涉图样是：在视野中可以看到彩色的干涉条纹，中央为一条白亮的零级干涉条纹；彩色条纹的排列，以零级亮条纹为中心左右对称，在第一级亮条纹中紫色在最外侧C.看到白光的干涉条纹后，在单缝前面放上红色或绿色滤光片，即可看到红黑相间或绿黑相间的干涉条纹，且红条纹的相邻条纹间距比绿条纹的相邻条纹间距大D.测量时应使测量头的分划板的中心刻线对齐条纹的中心再读数【答案】ACD【针对训练8】某同学在做“双缝干涉测量光的波长”的实验时，第一次分划板中心刻线对齐第2条亮纹的中心时(如图5甲中的A)，游标卡尺的示数如图乙所示，第二次分划板中心刻线对齐第6条亮纹的中心时(如图丙中的B)，游标卡尺的示数如图丁所示.已知双缝间距d＝0.5mm，双缝到屏的距离l＝1m，则：(1)图乙中游标卡尺的示数为________cm.(2)图丁中游标卡尺的示数为________cm.(3)所测光波的波长为________m(保留两位有效数字).【答案】 (1)1.250 (2)1.775 (3)6.6×10－7【解析】 (1)游标卡尺的固定刻度读数为1.2cm ，游标尺上第10个刻度游标读数为0.05×10mm＝0.50mm ＝0.050cm ，所以最终读数为1.2cm ＋0.050cm ＝1.250cm.(2)游标卡尺的固定刻度读数为1.7 cm ，游标尺上第15个刻度游标读数为0.05×15 mm＝0.75 mm ＝0.075cm ，所以最终读数为：1.7cm ＋0.075cm ＝1.775cm. (3)Δx ＝1.775cm －1.250cm6－2≈0.131cm根据Δx ＝l dλ得，λ＝6.6×10－7m.【典例9】如图甲是利用双缝干涉测某单色光波长的实验装置，测得双缝屏到毛玻璃屏的距离l 为0.2m 、双缝的距离d 为0.4mm ，图乙是通过该仪器的观测装置看到的毛玻璃屏上的干涉图样，其中1、2、3、4、5…是亮条纹的编号，图丙、图丁是利用该仪器测光的波长时观察到的情景，图丙是测第1号亮条纹的位置，此时观测装置上千分尺的读数为________mm ，图丁是测第4号亮条纹的位置，此时观测装置上千分尺的读数为________mm.根据上面测出的数据可知，相邻两条亮条纹间的距离Δx ＝________mm ，计算波长的数学表达式λ＝________，被测光的波长为________nm.【答案】 0.510 1.485 0.325Δx ·dl650【解析】 题图丙是测第1号亮条纹的位置，此时千分尺的读数为0.5 mm ＋0.01×1.0 mm＝0.510mm ； 题图丁是测第4号亮条纹的位置，此时千分尺的读数为1mm ＋0.01×48.5mm＝1.485mm ； 相邻两条亮条纹间的距离Δx ＝1.485－0.5103mm ＝0.325mm ；根据双缝干涉条纹的间距公式Δx ＝l dλ，得λ＝Δx ·dl，代入数据得：λ＝0.325×10－3×0.4×10－30.2m ＝6.5×10－7m ＝650nm.【针对训练9】在“用双缝干涉测量光的波长”实验中(1)某同学先将光源靠近遮光筒的双缝端并等高放置，然后在筒的另外一侧观察，发现筒的上壁照得很亮，此时他应将遮光筒的观察端向________(填“上”或“下”)调节. (2)某次测量如图所示，则读数为________mm.(3)几位同学实验时，有的用距离为0.1mm 的双缝，有的用距离为0.2mm 的双缝；同时他们还分别用红、紫两种不同颜色的滤光片遮住光源进行了观察，图8选自他们的观察记录，其中正确反映实验结果的是________.(已知红光波长大于紫光的波长)【答案】(1)上 (2)5.007 (3)BD【解析】 (1)发现筒的上壁照得很亮说明光线向上，即观察端偏下，所以应将观察端向上调节； (2)螺旋测微器的固定刻度为5mm ，可动刻度为0.7×0.01mm＝0.007mm ，所以最终读数为5mm ＋0.007mm ＝5.007mm ； (3)根据Δx ＝lλd可知，当红光分别通过距离为0.1mm 和0.2mm 的双缝时，距离越大的条纹间的距离越小，故B 正确；同理，当红光和紫光通过相同距离的双缝时即l 、d 相同情况下，波长越长的条纹间的距离越大，故D 正确.【典例10】在用双缝干涉测量光的波长的实验中，请按照题目要求回答下列问题：(1)如图(a)、(b)两图都是光的条纹形状示意图，其中干涉图样是________.(2)将下表中的光学元件放在图(c)所示的光具座上组装成用双缝干涉测量光的波长的实验装置，并用此装置测量红光的波长.元件代号 A B C D E元件名称光屏双缝白光光源单缝透红光的滤光片将白光光源C放在光具座最左端，依次放置其他光学元件，由左至右，各学光元件的排列顺序应为________.(填写元件代号)(3)已知该装置中双缝间距d＝0.50mm，双缝到光屏的距离l＝0.50m，在光屏上得到的干涉图样如图(d)所示，分划板在图中A位置时游标卡尺如图(e)所示，则其示数x A＝______mm；在B位置时游标卡尺如图(f)所示，则相邻两条纹间距Δx＝________mm.(4)由以上所测数据，可以得出形成此干涉图样的单色光的波长为________m.(5)若改用频率较高的单色光照射，得到的干涉条纹间距将________(填“变大”“不变”或“变小”).【答案】(1)(a) (2)EDBA(3)111.15 0.60 (4)6.0×10－7(5)变小。
实验用双缝干涉测光的波长总结引言：光干涉是光学中一种重要的现象，它是基于波动理论解释得出的。
双缝干涉是一种经典的光干涉实验，通过两个相隔很近的缝隙使光线发生干涉现象。
实验用双缝干涉测光的波长是分析光波特性和验证光学理论的重要手段。
本文将以实验用双缝干涉测光的波长为主题，详细介绍实验方法和结果，并对实验结果进行总结和讨论。
一、实验用双缝干涉测光的原理实验用双缝干涉测光的原理是基于光的波动性和干涉理论。
当光通过两个相距很近的缝隙时，根据菲涅尔衍射原理，光波将发生干涉现象。
在一定条件下，干涉条纹呈现出一系列亮暗相间的条纹，这些条纹的间距和形态与光的波长有关。
实验通过观察干涉条纹的位置或通过测量干涉条纹的间距来确定光的波长。
二、实验方法1.实验装置：实验装置由一个光源、一组双缝、一个屏幕和一个测量器件组成。
光线由光源发出，经过双缝后，形成干涉条纹在屏幕上投影。
测量器件可以是标尺或干涉仪等，用于测量干涉条纹的间距。
2.实验步骤：（1）调整实验装置：将光源、双缝和屏幕依次排列好，使光线能够通过双缝并形成干涉条纹在屏幕上投影。
（2）观察干涉条纹：通过调整光源或双缝的位置，使干涉条纹清晰可见。
注意观察干涉条纹的形态、间距和亮暗变化。
（3）测量干涉条纹间距：使用测量器件测量干涉条纹的间距，并记录下来。
三、实验结果通过实验得到的干涉条纹的间距可以用来测量光的波长。
根据干涉理论，干涉条纹的间距d和光波长λ之间的关系可以由杨氏双缝干涉公式表示：d=λL/(2d)其中，d是双缝间距，L是屏幕距离，λ是光波长。
根据干涉条纹的间距d和实际测量的数值，可以通过计算得到光的波长λ。
四、实验总结和讨论实验用双缝干涉测光的波长是一种简单而常用的实验方法，它可以通过测量干涉条纹的间距来确定光的波长。
然而，实际实验中可能会遇到一些困难，如双缝的制作和调整、干涉条纹的观察和测量等。
为了获得准确的实验结果，需要仔细设计实验装置和注意实验技巧。
第4节 实验：用双缝干涉测量光的波长1．在“用双缝干涉测光的波长”的实验中，测量头如图所示，调节分划板的位置，使分划板中心刻线对齐某亮条纹的中心，此时螺旋测微器的读数为___________mm 。
转动手轮，使分划线向一侧移动到另一条亮条纹的中心位置，由螺旋测微器再读出一读数。
若实验测得4条亮条纹中心间的距离Δx =0.960mm ，已知双缝间距d =1.5mm ，双缝到屏的距离L =1.00m ，则对应的光波波长为λ=___________mm 。
【答案】 1.180 4.810⨯-4【详解】[1]根据手轮的读数规则，读数为1 mm ＋18.0×0.01 mm ＝1.180 mm[2]相邻亮条纹间距0.960mm 0.320mm 3x ∆==根据公式l x dλ∆= 代入数据解得74.81m m 0 4.810m d x lλ⋅∆==⨯=⨯--4 2．某同学在“用双缝干涉测量光的波长”实验中：（1）双缝干涉实验装置如图所示：下列说法中正确的是___________。
A ．光源发出的光要经滤光片成为单色光，滤光片一般装在单缝前B ．实验中要注意使单缝与双缝相互平行，以便在光屏上观察到清晰干涉条纹C ．为了减小测量误差，最好测量相邻条纹间的中心距离D ．如果把普通光源换成激光光源，则光具座上透镜、滤光片、单缝均可以撤去（2）该同学以某种单色光做实验时，先将测量头的分划板中心刻度线与某亮纹中心对齐，将该亮纹定为第一条亮纹，此时手轮上的刻度如图所示，读数为_______mm ；转动手轮，当分划板中心刻度线与第6条亮纹中心对齐时，读数是17.332mm ，已知装置中双缝间距为0.2mm ，双缝到屏的距离是1.0m ，则测得此单色光的波光为_______m （保留两位有效数字）。
【答案】 ABD 2.331——2.334 6.0×10-7【详解】（1）[1]A ．光源发出的光要经滤光片成为单色光，滤光片一般装在单缝前，选项A 正确； B ．实验中要注意使单缝与双缝相互平行，以便在光屏上观察到清晰干涉条纹，选项B 正确；C ．为了减小测量误差，最好用测微目镜测出n 条亮纹中心间的距离a ，求出相邻两条亮纹间距1a x n ∆=- 选项C 错误；D ．如果把普通光源换成激光光源，由于激光相干性比较好，则光具座上透镜、滤光片、单缝均可以撤去，选项D 正确。
用双缝干涉测光的波长知识元用双缝干涉测光的波长知识讲解一、实验目的观察干涉图样，测定光的波长．二、实验原理双缝干涉中相邻两条明（暗）条纹间的距离△x与波长λ、双缝间距离d及双缝到屏的距离L满足△x=λ．因此，只要测出△x、d和L，即可求出波长λ．三、实验器材双缝干涉仪（包括光具座、光源、滤光片、单缝、双缝、遮光筒、毛玻璃屏、测量头）、刻度尺．四、实验步骤1．观察双缝干涉图样①将光源、滤光片、单缝、双缝、遮光筒、毛玻璃屏依次安放在光具座上，如图所示．②接好光源，打开开关，使灯丝正常发光．③调节各器件的高度，使光源灯丝发出的光能沿轴线到达光屏．④安装双缝，使双缝与单缝的缝平行，二者间距5～10cm．⑤观察白光的干涉条纹．⑥在单缝和光源间放上滤光片，观察单色光的干涉条纹．2．测定单色光的波长（1）安装测量头，调节至可清晰观察到干涉条纹．（2）使分划板中心刻线对齐某条亮条纹的中央，记下手轮上的读数a1，转动手轮，使分划板中心刻线移动，记下移动的条纹数n和移动后手轮的读数a2，a1与a2之差即n条亮纹的间距．（3）用刻度尺测量双缝到光屏间距离l（d是已知的）．（4）重复测量、计算，求出波长的平均值．（5）换用不同滤光片，重复实验测量其他单色光的波长．五、注意事项1．安装器材时，注意调节光源、滤光片、单缝、双缝的中心均在遮光筒的中心轴线上，并使单缝、双缝平行且竖直．2．光源灯丝最好为线状灯丝，并与单缝平行且靠近．3．调节的基本依据是：照在屏上的光很弱，主要原因是灯丝与单缝、双缝、测量头、遮光筒不共轴所致，干涉条纹不清晰的主要原因是单缝与双缝不平行．4．光波波长很短，△x、l的测量对波长λ的影响很大，l用毫米刻度尺测量，△x利用测量头测量．可测多条亮纹间距再求△x，采用多次测量求λ的平均值法，可减小误差．例题精讲用双缝干涉测光的波长例1.在“用双缝干涉测光的波长”实验中，将所用器材按要求安装在如图甲所示的光具座上，然后接通电源使光源正常工作。
