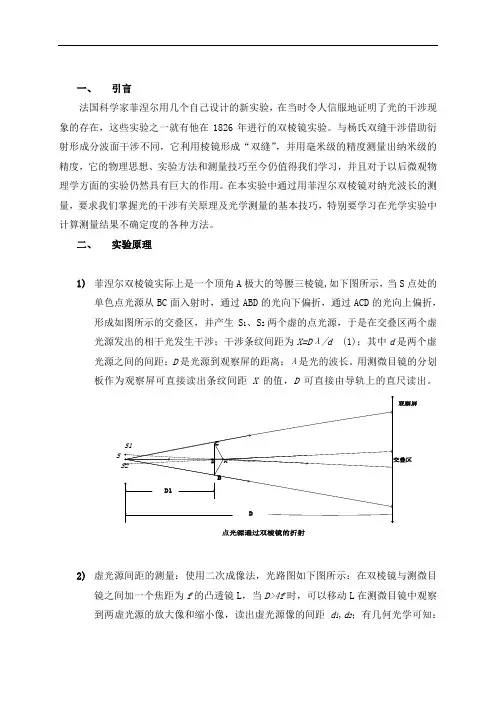

一、引言法国科学家菲涅尔用几个自己设计的新实验，在当时令人信服地证明了光的干涉现象的存在，这些实验之一就有他在1826年进行的双棱镜实验。

与杨氏双缝干涉借助衍射形成分波面干涉不同，它利用棱镜形成“双缝”，并用毫米级的精度测量出纳米级的精度，它的物理思想、实验方法和测量技巧至今仍值得我们学习，并且对于以后微观物理学方面的实验仍然具有巨大的作用。

在本实验中通过用菲涅尔双棱镜对纳光波长的测量，要求我们掌握光的干涉有关原理及光学测量的基本技巧，特别要学习在光学实验中计算测量结果不确定度的各种方法。

二、实验原理1)菲涅尔双棱镜实际上是一个顶角A极大的等腰三棱镜,如下图所示，当S点处的单色点光源从BC面入射时，通过ABD的光向下偏折，通过ACD的光向上偏折，形成如图所示的交叠区，并产生S1、S2两个虚的点光源，于是在交叠区两个虚光源发出的相干光发生干涉；干涉条纹间距为X=Dλ/d (1)；其中d是两个虚光源之间的间距；D是光源到观察屏的距离；λ是光的波长。

用测微目镜的分划板作为观察屏可直接读出条纹间距X的值，D可直接由导轨上的直尺读出。

观察屏 S点光源通过双棱镜的折射2)虚光源间距的测量：使用二次成像法，光路图如下图所示：在双棱镜与测微目镜之间加一个焦距为f的凸透镜L，当D>4f时，可以移动L在测微目镜中观察到两虚光源的放大像和缩小像，读出虚光源像的间距d1,d2；有几何光学可知：d=(d 1d 2) 1/2；带入即可求出虚光源间距d 的值。

（由于制图不太准，图上显示的两个焦距f 略有差异,实际是相同的）3) 实验时我们利用以上原理来对未知量条纹间距X ,及虚光源间距d ；并且将点光源换成线光源使衍射条纹由点变线，增强了条纹的亮度，方便读数测量。

三、实验装置及实验过程实验装置双棱镜、测微目镜、光具座、线光源和透镜； 右图为测微目镜的结构图：使用时调节目镜与分划板之间的距离使之能清晰地看到分划板的准线及刻度线；而后调节测微目镜与待测实像的距离使像清晰无视差并且便于测量。

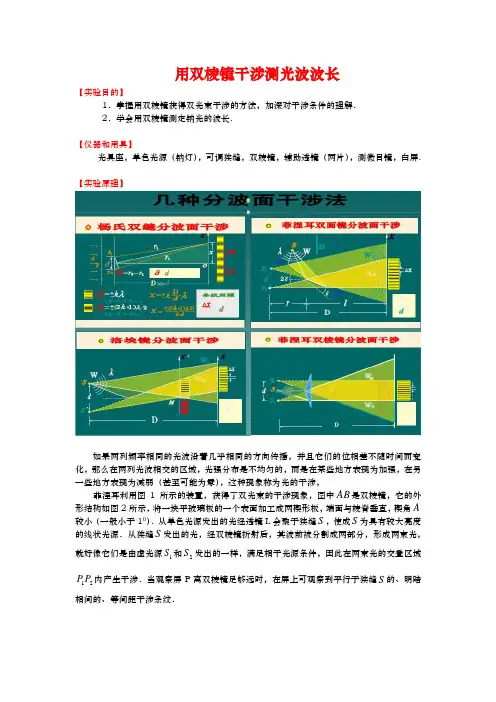

利用双棱镜测定光波波长【实验目的】1.掌握利用分割波前实现双光束干涉的方法;2. 观察光场空间相干性;3.用菲涅耳双棱镜测量钠光光波波长。

【仪器及用具】钠光灯、双棱镜、光具座、凸透镜、测微目镜、单缝、辅助棒。

【实验原理】一般情况下两个独立的光源（除激光光源外）不可能产生干涉。

要观察干涉现象必须用光学方法将一个原始光点（振源）分成两个位相差不变的辐射中心，即造成“相干光源”。

分割的方法有两种，即波前分割法和振辐分割法，波前分割的装置有双面镜，双棱镜等，。

本实验采用菲涅耳双棱镜进行波前分割，从而获得相干光，实现光的干涉。

Q-钠光灯 1L -透镜 S-单缝 B-双棱镜 2L -辅助成像透镜 M-测微目 图18-1用菲涅耳双棱镜测量钠光波长实验装置实验装置如图18-1所示。

，各器件均安置在光具座上，Q 为钠光灯；S 为宽度及取向可调单缝；透镜1L 将光源Q 发出的光会聚于单缝S 上，以提高照明单缝上的光强度；B 为双棱镜；1L 为辅助成像透镜，用来测量两虚光源1S 、2S 之间的距离d ；M 为测微目镜。

菲涅耳双棱镜是由两块底边相接、折射棱角 小于1°的直角棱镜组成的。

从单缝发出的光经双棱镜折射后，形成两束犹如从虚光源发出的频率相同、振动方向相同、并且在相遇点有恒定相位差的相干光束，它们在空间传播时，有一部分彼此重叠而形成干涉场。

如图18-2所示.图18-2设由双棱镜B 所产生的两相干虚光源1S 、2S 间距为d ，观察屏P 到1S 、2S 平面的距离为D 。

若P 上的0P 点到1S 和2S 的距离相等，则1S 和2S 发出的光波到0P 的光程也相等，因而在0P 点相互加强而形成中央明条纹(零级干涉条纹)。

设1S 和2S 到屏上任一点k P 的光程差为D ，k P 与的距0P 离为k X ，则当d <<D 和k X <<D 时，可得到kX d D∆=(18-1) 当光程差为∆波长的整数倍，即(K =0、1、2、···)时，得到明条纹。

用双棱镜干涉测光波波长【实验目的】1．掌握用双棱镜获得双光束干涉的方法，加深对干涉条件的理解． 2．学会用双棱镜测定钠光的波长.【仪器和用具】光具座，单色光源（钠灯），可调狭缝，双棱镜，辅助透镜（两片），测微目镜，白屏.【实验原理】如果两列频率相同的光波沿着几乎相同的方向传播，并且它们的位相差不随时间而变化，那么在两列光波相交的区域，光强分布是不均匀的，而是在某些地方表现为加强，在另一些地方表现为减弱（甚至可能为零），这种现象称为光的干涉，菲涅耳利用图1所示的装置，获得了双光束的干涉现象，图中AB 是双棱镜，它的外形结构如图2所示，将一块平玻璃板的一个表面加工成两楔形板，端面与棱脊垂直，楔角A 较小（一般小于10）．从单色光源发出的光经透镜L 会聚于狭缝S ，使成S 为具有较大亮度的线状光源．从狭缝S 发出的光，经双棱镜折射后，其波前被分割成两部分，形成两束光，就好像它们是由虚光源1S 和2S 发出的一样，满足相干光源条件，因此在两束光的交叠区域21P P 内产生干涉．当观察屏P 离双棱镜足够远时，在屏上可观察到平行于狭缝S 的、明暗相间的、等间距干涉条纹．图1双棱镜干涉实验光路 图2 双棱镜结构设两虚光源1S 和2S 之间的距离为d ，虚光源所在的平面（近似地在光源狭缝S 的平面内）到观察屏P 的距离为D ，且D d <<，干涉条纹间距为x ∆，则实验所用光源的波长λ为x Dd∆=λ (1) 因此，只要测出d 、D 和x ∆，就可用(1)式计算出光波波长．【实验内容】1．调节共轴(1)按图1所示次序，将单色光源0S ，会聚透镜L ，狭缝S ，双棱镜AB 与测微目镜P 放置在光具座上．用目视法粗略地调节它们中心等高、共轴，棱脊和狭缝S 的取向大体平行．(2)点亮光源0S ，通过透镜L 照亮狭缝S ，用手执白纸屏在双棱镜后面检查：经双棱镜折射后的光束，有否叠加区21P P （应更亮些）?叠加区能否进入测微目镜？当移动白屏时，叠加区是否逐渐向左、右（或上、下）偏移？根据观测到的现象，作出判断，进行必要的调节使之共轴．2．调节干涉条纹(1)减小狭缝S 的宽度，绕系统的光轴缓慢地向左或右旋转双棱镜A B ，当双棱镜的棱脊与狭缝的取向严格平行时，从测微目镜中可观察到清晰的干涉条纹．(2)在看到清晰的干涉条纹后，为便于测量，将双棱镜或测微目镜前后移动，使干涉条纹的宽度适当．同时只要不影响条纹的清晰度，可适当增加狭缝S 的缝宽，以保持干涉条纹有足够的亮度．（注：双棱镜和狭缝的距离不宜过小，因为减小它们的距离，1S 和2S 间距也将减小，这对d 的测量不利．）3．测量与计算(1)用测微目镜测量干涉条纹的间距如，为了提高测量精度，可测出n 条（10～20条）干涉条纹的间距x ，除以n ，即得x ∆.测量时，先使目镜叉丝对准某亮纹（或暗纹）的中心，然后旋转测微螺旋，使叉丝移过n 个条纹，读出两次读数，重复测量几次，求出x ∆.(2)用光具座支架中心间距测量狭缝至观察屏的距离D.由于狭缝平面与其支架中心不重合，且测微目镜的分划板（叉丝）平面也与其支架中心不重合，所以必须进行修正，以免导致测量结果的系统误差，测量几次，求出D ．(3)用透镜两次成像法测两虚光源的间距d ．参见图3，保持狭缝S 与双棱镜AB 的位置不变，即与测量干涉条纹间距x ∆时的相同（问：为什么不许动？），在双棱镜与测微目镜之间放置一已知焦距为f '的会聚透镜L '，移动测微目镜使它到狭缝S 的距离f D '>'4，然后维持恒定，沿光具座前后移动透镜L '，就可以在L '的两个不同位置上从测微目镜中看到两虚光源1S 和2S 经透镜所成的实像1S '和2S '，其中一组为放大的实像，另一组为缩小的实像．分别测得两放大像的间距1d ，和两缩小像的间距2d ，则按下式即可求得两虚光源的间距d ．多测几次，取平均值d ．21d d d =(2)图3 用透镜两次成像法测两虚光源的间距d(4)用所测得的x ∆、D 、d 值，代入式(1)，求出光源的波长λ．(5)计算波长测量值的标准不确定度．4．注意事项(1)使用测微目镜时，首先要确定测微目镜读数装置的分格精度，要注意防止回程差，旋转读数鼓轮时动作要平稳、缓慢，测量装置要保持稳定．(2)在测量D 值时，因为狭缝平面和测微目镜的分划板平面均不和光具座滑块的读数准线（支架中心）共面，必须引入相应的修正,否则将引起较大的系统误差．(3)测量1d 、2d 时，由于透镜像差的影响，将引入较大误差，可在透镜L '上加一直径约lcm 的圆孔光阑（用黑纸）以增加1d 、2d 测量的精确度．（可对比一下加或不加光阑的测量结果．）【思考题】1．双棱镜和光源之间为什么要放一狭缝？为何缝要很窄且严格平行于双棱镜脊才可以得到清晰的干涉条纹？2．试证明公式21d d d =.附：测量钠光波长数据记录与处理D = (mm) x ∆= (mm)x D d ∆=λ=Dd d x 21∆不确定度计算举例：用双棱镜测量光源的波长（λ）实验，测量公式为：Dn x d d 121∆=λ 式中1d 为两虚光源经透镜1L 所成二亮线（光源实像）的间距，2d 为透镜移至2L 二亮线的间距，D 为虚光源到其实像的距离。

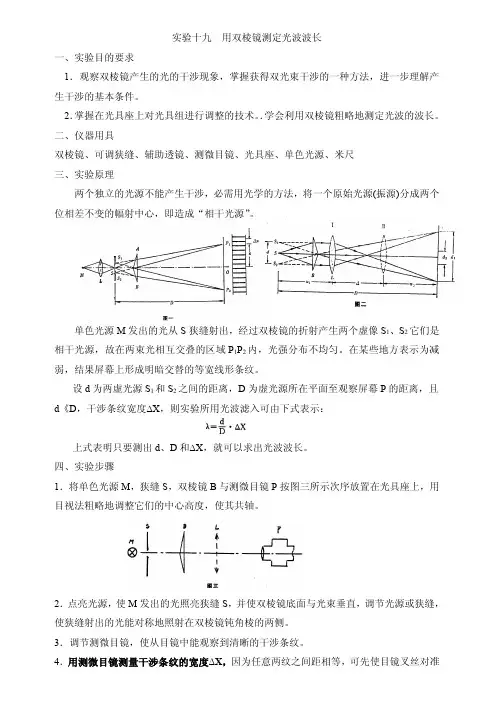

实验十九用双棱镜测定光波波长一、实验目的要求1．观察双棱镜产生的光的干涉现象，掌握获得双光束干涉的一种方法，进一步理解产生干涉的基本条件。

2．掌握在光具座上对光具组进行调整的技术。

．学会利用双棱镜粗略地测定光波的波长。

二、仪器用具双棱镜、可调狭缝、辅助透镜、测微目镜、光具座、单色光源、米尺三、实验原理两个独立的光源不能产生干涉，必需用光学的方法，将一个原始光源(振源)分成两个位相差不变的幅射中心，即造成“相干光源”。

单色光源M发出的光从S狭缝射出，经过双棱镜的折射产生两个虚像S1、S2它们是相干光源，故在两束光相互交叠的区域P1P2内，光强分布不均匀。

在某些地方表示为减弱，结果屏幕上形成明暗交替的等宽线形条纹。

设d为两虚光源S1和S2之间的距离，D为虚光源所在平面至观察屏幕P的距离，且d《D，干涉条纹宽度∆X，则实验所用光波滤入可由下式表示：上式表明只要测出d、D和∆X，就可以求出光波波长。

四、实验步骤1．将单色光源M，狭缝S，双棱镜B与测微目镜P按图三所示次序放置在光具座上，用目视法粗略地调整它们的中心高度，使其共轴。

2．点亮光源，使M发出的光照亮狭缝S，并使双棱镜底面与光束垂直，调节光源或狭缝，使狭缝射出的光能对称地照射在双棱镜钝角棱的两侧。

3．调节测微目镜，使从目镜中能观察到清晰的干涉条纹。

4．用测微目镜测量干涉条纹的宽度∆X，因为任意两纹之间距相等，可先使目镜叉丝对准某亮纹中心读出测量值，然后旋转测微螺旋，使叉丝移过3个条纹，再读出测量值，这两次读数之差，除以3，即为条纹宽度，重复测量2次，求取平均值。

5．用米尺测出由狭缝到测微目镜叉丝平面的距离D 。

6．用透镜两次成法测两虚光源之间距d 。

在测微目镜和狭缝固定的情况下(D>4f /)前后移动透镜，分别测得到两次清晰成像，测量此实像的间距d 1和d 2值，代人，求出d 值。

7．将所测得的∆X 、d 、D 代入求出光波波长。

实验记录：测量次数12X1和X2，测3个条纹X1X2X1X2∆X=（X2-X1）/3∆X D77.8cm d1和d2d1d2λ=波长标准值λ标=5893Å五、问题，思考题1：双棱镜是怎样实现双光束干涉的?是否在空间任何位置都能观察到双棱镜产生的干涉条纹?干涉条纹的宽度，数目曲哪些因素决定?2：分析本实验中产生误差的原因。

用双棱镜干涉测光波波长的实验报告【实验目的】１.掌握用双棱镜获得双光束干涉的方法，加深对干涉条件的理解．2．学会用双棱镜测定钠光的波长.【实验仪器】光具座,单色光源(钠灯）,可调狭缝,双棱镜,辅助透镜(两片)，测微目镜,白屏.【实验原理】如果两列频率相同的光波沿着几乎相同的方向传播，并且它们的位相差不随时间而变化，那么在两列光波相交的区域,光强分布是不均匀的,而是在某些地方表现为加强,在另一些地方表现为减弱（甚至可能为零）,这种现象称为光的干涉.菲涅耳利用图1所示的装置,获得了双光束的干涉现象．图中AB 是双棱镜,它的外形结构如图2所示，将一块平玻璃板的一个表面加工成两楔形板,端面与棱脊垂直，楔角A 较小(一般小于1０）．从单色光源发出的光经透镜Ｌ会聚于狭缝S,使Ｓ成为具有较大亮度的线状光源.从狭缝S 发出的光，经双棱镜折射后，其波前被分割成两部分，形成两束光，就好像它们是由虚光源S1和Ｓ２发出的一样,满足相干光源条件，因此在两束光的交叠．区域P1P2内产生干涉．当观察屏P 离双棱镜足够远时，在屏上可观察到平行于狭缝S 的、明暗相间的、等间距干涉条纹．图1 图2设两虚光源S1和Ｓ2之间的距离为d '，虚光源所在的平面(近似地在光源狭缝S 的平面内）到观察屏P 的距离为d ,且d d <<',干涉条纹间距为x ∆，则实验所用光源的波长λ为x d d∆'=λ因此，只要测出d '、d 和x ∆,就可用公式计算出光波波长.【实验内容】１.调节共轴(1)按图1所示次序，将单色光源M,会聚透镜Ｌ,狭缝Ｓ,双棱镜AB 与测微目镜P 放置在光具座上.用目视法粗略地调节它们中心等高、共轴,棱脊和狭缝S 的取向大体平行．(2）点亮光源M,通过透镜L 照亮狭缝S ，用手执白纸屏在双棱镜后面检查:经双棱镜折射后的光束，有否叠加区P1P2 （应更亮些）?叠加区能否进入测微目镜？当移动白屏时，叠加区是否逐渐向左、右（或上、下)偏移?根据观测到的现象,作出判断,进行必要的调节使之共轴.2.调节干涉条纹(1)减小狭缝S 的宽度，绕系统的光轴缓慢地向左或右旋转双棱镜AB,当双棱镜的棱脊与狭缝的取向严格平行时,从测微目镜中可观察到清晰的干涉条纹．（2)在看到清晰的干涉条纹后，为便于测量,将双棱镜或测微目镜前后移动，使干涉条纹的宽度适当．同时只要不影响条纹的清晰度,可适当增加狭缝Ｓ的缝宽，以保持干涉条纹有足够的亮度.(注：双棱镜和狭缝的距离不宜过小，因为减小它们的距离,S1、S ２间距也将减小，这对d '的测量不利.）３.测量与计算（１)用测微目镜测量干涉条纹的间距x ∆.为了提高测量精度，可测出n 条(1０～２0条) 干涉条纹的间距x ，除以n,即得x ∆．测量时，先使目镜叉丝对准某亮纹(或暗纹)的中心，然后旋转测微螺旋，使叉丝移过n 个条纹,读出两次读数.重复测量几次,求出x ∆． (2）用光具座支架中心间距测量狭缝至观察屏的距离d ．由于狭缝平面与其支架中心不重合，且测微目镜的分划板（叉丝)平面也与其支架中心不重合,所以必须进行修正,以免导致测量结果的系统误差.测量几次,求出d ．(3)用透镜两次成像法测两虚光源的间距d '．参见图3，保持狭缝S 与双棱镜AB 的位置不变，即与测量干涉条纹间距x ∆时的相同（问：为什么不许动？）,在双棱镜与测微目镜之间放置一已知焦距为f '的会聚透镜L '，移动测微目镜使它到狭缝S 的距离f d '>4,然后维持恒定．沿光具座前后移动透镜L '，就可以在L '的两个不同位置上从测微目镜中看到两虚光源S1和S ２经透镜所成的实像1S '和2S ',其中一组为放大的实像，另一组为缩小的的间距1d 和两缩小实像．分别测得两放大像像的间距2d ，则按下式即可求得两虚光源取平均值d '. 的间距d '．多测几次，21d d d ='图3(4）用所测得的x ∆、d '、d 值,代入式（７—1),求出光源的波长λ.（5)计算波长测量值的标准不确定度．【注意事项】(1)使用测微目镜时,首先要确定测微目镜读数装置的分格精度,要注意防止回程差，旋转读数鼓轮时动作要平稳、缓慢，测量装置要保持稳定．（2）在测量d 值时,因为狭缝平面和测微目镜的分划板平面均不和光具座滑块的读数准线(支架中心）共面,必须引人相应的修正（例如,ＧP 一78型光具座,狭缝平面位置的修正量为42。

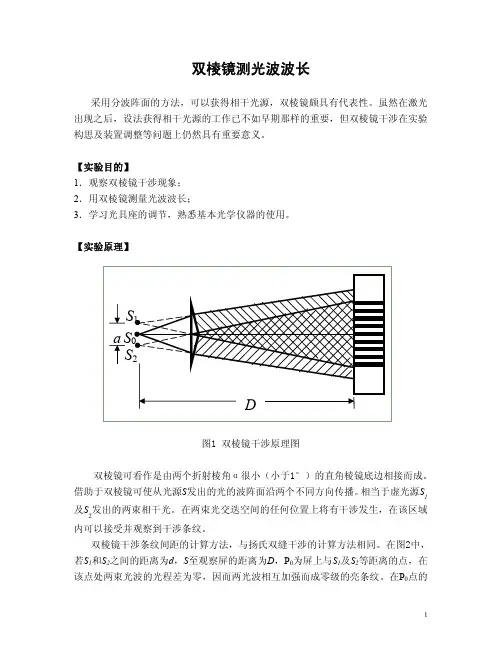

双棱镜测光波波长采用分波阵面的方法，可以获得相干光源，双棱镜颇具有代表性。

虽然在激光出现之后，设法获得相干光源的工作已不如早期那样的重要，但双棱镜干涉在实验构思及装置调整等问题上仍然具有重要意义。

【实验目的】1．观察双棱镜干涉现象；2．用双棱镜测量光波波长；3．学习光具座的调节，熟悉基本光学仪器的使用。

【实验原理】图1 双棱镜干涉原理图双棱镜可看作是由两个折射棱角α很小（小于1°）的直角棱镜底边相接而成。

借助于双棱镜可使从光源S发出的光的波阵面沿两个不同方向传播。

相当于虚光源S1发出的两束相干光。

在两束光交迭空间的任何位置上将有干涉发生，在该区域及S2内可以接受并观察到干涉条纹。

双棱镜干涉条纹间距的计算方法，与扬氏双缝干涉的计算方法相同。

在图2中，若S1和S2之间的距离为d，S至观察屏的距离为D，P0为屏上与S1及S2等距离的点，在该点处两束光波的光程差为零，因而两光波相互加强而成零级的亮条纹。

在P0点的两边还排列着明暗相间的干涉条纹。

图2 几何关系图设S 1和S 2到屏上距P 0点的距离为x k 的P k 点的光程差为δ，当D >>d 、D >>x 时，有d Dx δk=（1）根据相干条件，当光程差δ满足：)2(2λδk ±=时，即在λk dD x ±=（k=0、1、2…）处，产生亮条纹；)2)(12(λδ−±=k 时，即在λ)12(−±=k dD x （k=1、2…）处，产生暗条纹。

这样，两相邻亮条纹的距离为：λdDx x x k k =−=∆+1 （2） 如果测得D ，d 及∆x 便可由（2）式求出λ值。

【实验步骤】1、实验仪器的调整：如图3调节光源，聚光镜，狭缝，双棱镜，辅助透镜，望远镜的同轴等高。

具体步骤如下：①取下所有元件，调节钠灯，聚光镜和望远镜的同轴等高，要求在三者靠近时通过调节聚光镜的高低使得在望远镜中看到均匀明亮的视场，在三者相离比较远时调节望远镜的倾斜使得光斑出于望远镜视场中央。

用双棱镜干涉测光波波长的实验报告实验报告：用双棱镜干涉测光波波长摘要：本实验通过使用双棱镜干涉仪测量光波的波长。

首先使用可见光源发出的光波通过一个狭缝进入光源之后，然后经过一片镜片透射并折射至一个反射镜上。

反射镜会将光波反射回来，经过同样的路径返回光源。

之后，光波会经过双棱镜，在双棱镜的相交面发生干涉，形成明暗相间的条纹。

通过测量条纹的间距，计算得到光波的波长。

最后，将测得的实验数据与理论计算进行对比，验证实验方法的准确性。

引言：干涉是一种波动现象，广泛应用于物理学和光学领域。

双棱镜干涉仪是一种重要的实验装置，用于测量光波的波长。

在本实验中，我们将使用双棱镜干涉仪测量光波波长。

通过实验测量得到的数据，可以验证光波的波动性，加深对干涉现象的理解。

实验原理：双棱镜干涉仪是一种基于干涉现象的实验仪器。

当光波通过双棱镜时，由于两个棱镜的角度不同，光束在接触面的交叉区域会发生干涉现象。

在干涉区域内，光波的相位差会导致明暗相间的干涉条纹出现。

当两束光波经过双棱镜后重新重叠时，如果它们的相位差是整数倍的2π，就会产生干涉增强，形成明纹；如果相位差是奇数倍的π，就会产生干涉抵消，形成暗纹。

两束光波的相位差与光波的波长和棱镜的几何参数有关。

通过测量干涉条纹的间距，就可以反推出光波的波长。

实验步骤：1.将可见光源放置在适当的位置，使得光线能够通过狭缝。

2.调节狭缝的宽度，使得透过狭缝的光线足够亮且窄。

3.将一片透明的玻璃片放置在光源上，将折射后的光线引导到反射镜上。

4.调节反射镜的角度，使得反射后的光线能够重新射回光源。

5.将双棱镜放置在光源后面，并调节双棱镜的间距和入射角度。

6.在干涉区域观察干涉条纹的形成，并使用目镜测量明纹和暗纹之间的距离。

7.重复实验，测量多组数据，计算光波的波长。

8.将实验数据与理论计算进行对比，验证实验方法的准确性。

数据记录和计算：根据测量得到的干涉条纹间距和棱镜的几何参数，我计算出了不同光波波长下的相位差。

实验六用双棱镜测定光波长光的干涉是普遍的光学现象之一，是光的波动性的重要实验依据．两列频率相同、振动方向相同和位相差恒定的光在空间相交区域光强将会发生相互加强或减弱现象，即光的干涉现象．光的波长虽然很短(4×10-7～8×10-7m之间)，但干涉条纹的间距和条纹数却很容易用光学仪器测得．根据干涉条纹数目和间距的变化与光程差、波长等的关系式，可以推出微小长度变化(光波波长数量级)和微小角度变化等，因此干涉现象在测量技术、平面角检测技术、材料应力及形变研究和照相技术等领域有着广泛地应用．·实验目的1.掌握利用双棱镜获得双束光干涉的方法，观察干涉图样的特点，加深对干涉的理解；2.学习用双棱镜测定钠光的波长；3.进一步熟悉测微目镜的使用与测量方法；4.熟悉干涉装置的光路调节技术，深刻理解多元件等高共轴调节的重要性，掌握有关调节方法．·实验仪器双棱镜、可调狭缝、辅助（凸）透镜、测微目镜、光具座、白屏、钠光灯等．双棱镜是一个分割波前的分束器，形状如图6-1示，其端面与棱脊垂直，楔角很小（一般为37'或40'），从外表看，就像一块平行的玻璃板．折射面折射棱角图6-1 双棱镜示意图·实验原理狭缝光源S发射的光束，经双棱镜折射后变为两束相干光，在它们的重叠区内，将产生干涉，形成明暗相间的干涉条纹，这两束相干光可认为是由实际光源S的两个虚像S1、S2发出的，称S1、S2为虚光源．如图6-2所示．S S1 S2O Ex2a图6-2 双棱镜产生的相干光束示意图干涉条纹以O点为对称点上下展开．用不同的单色光源作实验时，各亮条纹的距离也不同，波长越短的单色光，条纹越密；波长越长的单色光，条纹越疏．如果用白色光作实验，则只有中央亮条纹是白色的，其余条纹在中央白条纹两边，形成由紫到红的彩色条纹．利用干涉条纹可测出单色光的波长．单色光的波长λ由下式决定：xDd∆=λ（6-1）式中d为两虚光源S1、S2间的距离、x∆为干涉条纹间距、D为虚光源到观察屏的距离．由（6-1）式可知，测得相邻条纹间距x∆、狭缝（光源）到测微目镜分化板的距离D及两虚光源之间的距离d，便可求出入射光的波长λ．·实验内容与步骤一、调整光路按图6-3布置光路，由光源发出的光通过狭缝变为缝光源，再经双棱镜折射，就可获得两个相干光源，因而能在测微目镜里看到干涉条纹．图6-3 双棱镜干涉装置图1．光学元件同轴等高的调节点亮光源，先将狭缝稍放大点，光具座上只放光源、狭缝、透镜，观察屏放在测微目镜位置．调狭缝中心与透镜的主光轴共轴，并使主光轴平行于导轨（共轴等高调节方法见薄透镜焦距的测定）．再放入双棱镜，并调节左右高低，使屏上出现两个强度相同、等高并列的虚光源的像．最后用测微目镜代替观察屏，调节测微目镜，使两个虚光源的像位于测微目镜中心．2．调节狭缝与双棱镜的棱脊平行调节狭缝架上的方向旋钮，观察者在双棱镜的另一侧，逆着光路透过双棱镜观察，直到同时看到两个虚光源为止． 二、调出清晰的干涉条纹取下透镜，缩小狭缝，并用目镜观察是否有干涉条纹出现．若没有，调节狭缝架上的方向旋钮，使能清楚地看出干涉条纹为止，再适当调节缝宽，使干涉条纹较清晰．三、测干涉条纹宽度∆x调节狭缝、双棱镜及测微目镜的相对位置，使目镜视野中至少能够看清15条以上的干涉条纹（条纹宽度不能过窄）．将双棱镜和测微目镜锁紧，（在后期的整个测量过程中，都不能移动双棱镜的位置）将目镜叉丝对准所选定的某条暗纹的一侧，从镜里的标尺及旋钮上记下读数x 1，再转动旋钮，使叉丝经10条暗纹的同侧，记下读数x 2，由（6-2）式即可求得x ∆，如图6-4．测3-5组，取平均．10||21x x x -=∆ （6-2）x∆图6-4 干涉条纹的宽度四、测虚光源到观察屏的距离D双棱镜的楔角小于1°，可近似认为虚光源与狭缝在同一平面，测量过程中，我们是用测微目镜进行观察的，因此D 实际上应该为狭缝到测微目镜分划板的距离．由于狭缝所在平面与光具座滑座的中心不重合，并且测微目镜分划板平面也不与光具座滑座的中心重合，因此必须进行修正．如图6-5所示,e s Y Y D s e ∆+∆+-= （6-3）式中s Y 为狭缝滑座中心的位置；e Y 为测微目镜滑座中心的位置；s ∆为狭缝到滑座中心的距离，00.42≈∆s mm ；e ∆为测微目镜分划板到滑座中心的距离，15.37≈∆e mm ．图6-5 狭缝到观察屏的修正距离五、测两虚光源之间的距离d将测微目镜取下，插入光屏，移动光屏使狭缝到光屏的距离大于辅助透镜焦距的4倍，固定光屏．将凸透镜置于双棱镜与光屏之间，移动透镜，在光屏上可有两次呈像，此时可利用二次呈像法测虚光源的距离．测量之前要利用小像追大像法再次调共轴（调节过程见薄透镜焦距测定）．而若光具座较短或透镜焦距过小，此时虚光源经透镜只能呈一次像，此时只能用物距像距法测虚两光源的距离（两虚光源的像，应为两条亮度相同的平行线）．YeYs Ye-YsΔS ΔeD1．二次呈像法两虚光源之间的距离d 需借助透镜将两条虚光源成像在测微目镜叉丝板上进行测量．当虚光源平面与测微目镜的叉丝板相距大于4倍透镜焦距值时，透镜在物、像平面之间有两个共轭成像点，透镜在这两点分别将虚光源放大或缩小成像在测微目镜的叉丝板上，用测微目镜分别测量在这两次成像时像面上的两条亮线的距离（两虚光源像的距离），两虚光源之间的距离为：21d d d =（6-4）式中为1d 为虚光源两放大像之间的距离；2d 为虚光源两缩小像之间的距离．放大像与缩小像各测5组，求其平均值．2．物距像距法在双棱镜与目镜间加上凸透镜，调节透镜高度，并前后移动透镜，在目镜中看到二虚光源S 1、S 2的像S 1'、S 2'．将目镜叉丝先后对准S 1'和S 2'，测出其间之距离为d '（如图6-6所示）．然后根据透镜成像公式（5），即可求得二虚光源的距离d ．'d B A d =（6-5）2a S 1S 22a'S 1'S 2'AB图6-6 测虚光源成像光路图式中A 为物距（狭缝到透镜距离），B 为像距（透镜到测微目镜分划板距离）．A 和B 可从光具座上测出，注意修正狭缝和测微目镜的附加距离．·实验数据测量1.干涉条纹间距测量数据记录表 单组测量条纹间距数n =条纹序号 1 2 3 4 5 条纹位置X i (mm )条纹序号1+n2+n3+n4+n5+nd d '条纹位置X i +n (mm )X i +n - X i (mm ) 条纹间距Δx i (mm )2.狭缝平面与测微目镜叉丝面之间的距离D 测量数据表狭缝座位置 Y s (mm) 目镜座位置 Y e (mm) 狭缝面相对座中心 偏移Δs (mm) 叉丝面相对座中心 偏移Δe (mm) D =|Y e -Y s |+Δs +Δe (mm)3.两次成像法测两虚光源的间距d 数据记录表测量对象 放大像间距d 1测量 缩小像间距d 2测量 第i 次 1 2341234左像位置x li (mm)右像位置x ri (mm)d 1i / d 2i (mm)=1d mm =2d mm==21d d d mm·实验注意事项1.严格进行共轴调节，该实验对共轴性要求非常严格，调节时可用白屏在外观察双缝所产生之光束是否亮波均匀，狭缝宽度必须适当；2.测微目镜读数时，读数鼓轮必须顺一个方向旋转，动作要平稳、缓慢，以免产生回程误差；3.测虚光源到测微目镜之距离时要注意修正；4.注意直接测量量与间接测量量单位的统一．·历史渊源与应用前景自1801年起，托马斯·杨在英国皇家学会连续宣读了数篇基于光的波动说分析干涉现象的论文，他所进行的著名的分波前双孔（缝）干涉实验以后被称为杨氏实验．杨氏实验在物理学史上有着重要的地位，将波动的空间周期性转化成干涉条纹的间距，通过对干涉条纹特性的分析得出了许多具有重要理论及实际意义的结论，从而大大丰富和深化了人们对干涉原理及光场相干性的认识．托马斯·杨让一束狭窄的日光通过不透明屏上的两个靠得很近的小缝后，再投到另一个屏上，此时屏上会出现彩色干涉条纹．历史上第一次用该方法获得了彩色干涉图样．菲涅尔双棱镜干涉实验就是在杨氏实验的基础上改进而来的，增加了相干波面的有效照明面积，从而增强了入射光强，使干涉现象明显，易于测量．该实验曾在历史上为确立光的波动学说起到了重要作用，它提供了一种直观、简捷、准确的测量光波长的方法．·与中学物理的衔接中学物理课标对双缝干涉及相关内容的要求是：1.通过实验认识光的干涉现象以及在生活、生产中的应用；2.用激光笔进行光的干涉实验；3.此实验是高考选考实验之一．·自主学习本实验的构思亮点：菲涅尔双棱镜干涉实验是分波面干涉实验的基本原型，非常巧妙地利用了光的空间相干性从自然光中获得了相干光源，不足之处是两束相干光路基本不能分开，难以实现广泛意义上的光学测量。
