技术与检测Һ㊀石油化工催化裂化工艺技术优化泥吉磊ꎬ许文明摘㊀要:通过催化裂化技术的应用ꎬ提高了原油的加工深度ꎬ并获得了合格的轻质油品ꎬ能够满足石油炼制生产工艺的技术要求ꎮ增加了精炼产品的种类ꎬ不断提高产品质量ꎬ并为石油化工企业创造了最佳的经济效益ꎮ文章探讨了石油化工催化裂化工艺技术ꎬ并提出了相应的优化措施ꎬ以促进石油化工企业的可持续发展ꎮ关键词:石油化工ꎻ催化裂化ꎻ工艺技术ꎻ优化一㊁石油化工催化裂化工艺技术综述催化裂化工艺技术在石油化工中的应用时间较长ꎬ其应用设备多为固定床㊁移动床以及提升管等ꎮ而其工作原理是采用分子筛催化剂ꎬ应用以上反应设备ꎬ依照特定工艺条件及催化裂化运行参数ꎬ将重油进行催化裂化继而得到合格汽油以及轻质柴油的过程ꎮ鉴于不同工艺技术的特点与优势ꎬ以及渣油炼制的具体过程ꎬ对现有催化裂化工艺采取最佳优化措施ꎬ以期实现以最少生产投入ꎬ获得最佳经济效益的目的ꎮ例如ꎬ选择最佳工艺参数ꎬ对获得高辛烷值汽油㊁提高轻质油收率㊁生产高十六烷值柴油都有促进作用ꎬ同时由渣油的催化裂化过程中还可产生液化气及丙烯类原料ꎮ该工艺使用的原材料为减压馏分油或渣油ꎬ也可使用经过优化处理后提纯出高质量的重质油ꎬ符合相关行业执行标准ꎮ二㊁石油化工催化裂化工艺技术优化(一)催化裂化工艺技术的生产流程优化现阶段的石油化工进行催化裂化生产过程包含五个主要组成部分ꎬ分别是反应再生组成部分㊁原油分馏组成部分㊁吸收稳定组成部分㊁产品的脱硫精制组成部分以及烟气能量回收组成部分ꎮ只有这五大组成部分统一协调ꎬ才能更高效的进行重质油的催化裂化反应ꎮ在催化裂化过程中ꎬ可以节约现有催化剂的使用比例ꎬ尽快让焦炭得到充分的燃烧ꎬ然后参与催化裂化的催化剂会进行反应再生组成部分中ꎬ经过一系列的反应再恢复催化剂的催化活性ꎬ确保催化剂可以进行二次催化利用ꎮ催化裂化的反应结果会得到更多的汽油㊁柴油以及裂解气等石油化工产品ꎬ可以满足现有已制订的重质油催化裂化的产品技术质量标准ꎬ为石油化工企业创造大量的经济效益ꎮ反应再生组成部分是进行催化裂化反应的关键要素ꎬ通过催化裂化反应生产小分子产品ꎬ同时也发生缩合反应生产出焦炭由于焦炭对催化裂化工艺产生不利的影响ꎬ因此ꎬ通过再生组成部分ꎬ将焦炭燃烧掉ꎬ恢复催化剂的活性ꎬ继续完成催化裂化的反应ꎬ得到更多的合格产品ꎮ分馏组成部分实现催化裂化后产品的分离处理ꎬ剩余的热能高ꎬ分离的精确程度很容易满足生产的需要ꎬ实现多路循环回流效果ꎬ塔顶循环回流ꎬ达到设计的分离状态ꎮ通过吸收稳定组成部分的作用ꎬ得到稳定的汽油产品和液化气ꎮ(二)催化裂化工艺中使用的催化剂进行优化在石油化工催化裂化工艺中ꎬ使用固体催化剂ꎬ油品可以很快离开催化剂ꎬ焦炭能够沉积在催化剂的表面ꎬ使催化剂的活性下降ꎬ通过再生系统的作用ꎬ应用空气烧掉催化剂表面的焦炭ꎬ恢复催化剂的活性ꎬ加快催化裂化反应的速度ꎬ提高产品的收率ꎬ达到石油化工催化裂化的技术标准ꎮ不断研制新的催化剂体系ꎬ使其满足渣油催化裂化反应的需要ꎬ节约催化剂的用量ꎬ降低催化裂化反应的成本ꎬ才能达到预期的生产目标ꎮ对石油炼制体系的催化剂进行试验研究ꎬ减少催化剂表面烃类的含量ꎬ进而减少焦炭的形成ꎬ防止催化剂失效ꎬ提高渣油炼制的效率ꎬ达到预期的生产效率ꎮ(三)针对催化裂化工艺管理进行优化为了增加石油化工的催化裂化效率ꎬ提升石化企业的经济效益ꎬ除了对石油化工催化裂化的流程和催化剂选择上进行优化ꎬ还可以针对生产工艺的管理进行优化ꎬ提升催化裂化工艺管理的科学合理性ꎬ对于催化裂化装置的运行参数进行优选ꎬ有效控制石油化工催化裂化工艺技术的反应进程速率ꎬ选择最佳的反应进程速率ꎬ以此让催化裂化装置的反应达到最好的效果ꎮ要勇于革新现有的石油化工催化裂化工艺技术ꎬ可以针对两段提升管催化裂化技术进行深入研究ꎬ借此来改良石油化工的催化裂化反应过程ꎬ增加重质油的催化裂化深度ꎬ增加汽油的辛烷值以及柴油的十六烷值的比例ꎬ提高所获得的轻质油的品质ꎬ不断更新石油化工催化裂化工艺技术标准ꎬ让石油化工的催化裂化技术工艺走向更高的境界ꎮ对反应器的出口系统进行革新改造ꎬ应用封闭式耦合旋分器ꎬ使催化剂和裂化产物快速分离ꎬ借此来增加重质油催化裂化反应过程的时效性ꎮ改善进料喷嘴ꎬ防止喷嘴结焦ꎬ提高喷嘴的使用寿命ꎬ使其更好地为催化裂化生产提供支持ꎮ应用先进的分段汽提装置ꎬ除去催化剂上面携带的烃类ꎬ有效地防止结焦现象的发生ꎬ综合提升了重质油的催化裂化生产工艺的效率ꎮ三㊁结语总而言之ꎬ对于现有的石油化工催化裂化工艺进行技术优化可以有效提升重质油的催化裂化效果ꎬ完成石油化工企业预期的计划生产目标ꎬ产生更多的品质优良的轻质油ꎬ为化工企业创造更大的经济效益ꎬ也极大地推动了我国的石油化工催化裂化工艺技术的发展ꎬ为我国的社会经济发展增添助力ꎮ参考文献:[１]潘晓帆.石油化工催化裂化工艺技术优化[Ｊ].石化技术ꎬ２０１８ꎬ２５(１２):４１.[２]张金庆.石油化工催化裂化工艺技术的优化措施探析[Ｊ].石化技术ꎬ２０１８ꎬ２５(１１):７８.[３]韩贺ꎬ马晓梦.石油化工重油催化裂化工艺技术[Ｊ].石化技术ꎬ２０１８ꎬ２５(１):７６.作者简介:泥吉磊ꎬ许文明ꎬ山东海普安全环保技术股份有限公司ꎮ９５１。

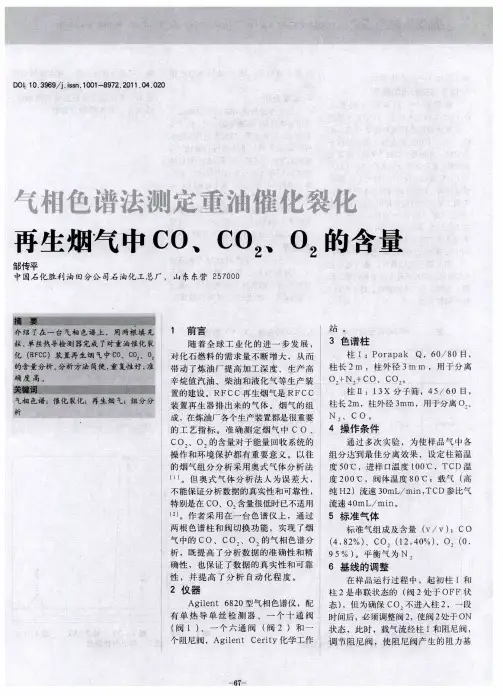

催化裂化装置烟气脱硫脱硝运行问题及对策摘要：当前高硫原料的比例增加，对工业生产的环保要求也在逐渐提升，需要全面控制好催化裂化装置再生烟气的排放工作，发挥脱硫脱硝装置的优势和作用，起到良好的污染防治效果。

本文主要是从催化裂化再生烟气脱硫脱硝装置的基本情况入手，重点分析其反应机理、工艺流程等方面内容，开展效果分析工作，为全面提升该装置的整体运行水平提供一定参考和借鉴。

关键词：催化裂化；再生烟气；脱硫脱硝；装置；运行效果分析引言为满足国家和地方环保要求，建设环境友好型企业，近年来中国石化催化裂化装置陆续新增了烟气脱硫、脱硝以及除尘装置。

但是由于烟气脱硫脱硝装置处于复杂恶劣的腐蚀环境，装置运行中逐渐暴露出一些不足，尤其是因腐蚀问题导致的非计划停工，给催化裂化装置安全稳定长周期运行带来了困扰。

1反应机理催化裂化再生烟气脱硫脱硝装置实际应用的过程中，首先开展的是脱硫反应，应用了EDV湿法烟气脱硫方法，这一方法将烟气之中存在着的S02与Na0H溶液进行逆向性的充分接触反应，从而对烟气中的S02进行有效清除，同时能够有效净化和洗涤烟气，使烟气达到排放标准。

此方法实现作用的过程中，主要利用了S02+H20→H2S03这一反应式，经过一系列的化学反应，最终在PTU氧化罐中进行反应，反应式为Na2SO3+1/2O2→Na2SO4。

其次，催化裂化再生烟气脱硝反应，这主要是将烟气中的NO和NO2进行氧化反应处理生成N2O5，需要注意到的是，N2O5能和水分发生化学反应形成硝酸，最终硝酸和NaOH反应生成硝酸钠。

脱硝反应进行过程中的反应式为HNO3+NaOH→NaNO3+H2O。

2催化裂化再生烟气脱硫脱硝装置的效果分析工作2.1重视硫转移助剂和脱硝助剂的使用硫转移助剂以及脱硝助剂的工业应用已经非常成熟，在多套催化裂化装置都有工业案例，虽然该方法仅适用于烟气中SOx、NOx浓度较低的催化裂化装置，且存在脱除效率较低以及对原料适应性较差的问题，但该方法不需要增加设备投资，使用灵活、操作方便，不存在潜在的液体或固体废弃物处理问题，可与现有湿法脱硫脱硝技术组合应用，适合现有装置的提标改造。

一、选择题1、石油中的烃类不包括（）。

P11A、烷烃B、烯烃C、环烷烃D、芳香烃2、下列关于粘度的说法正确的是（）P71○1对于同一系列的烃类，除个别情况外，化合物的相对分子质量越大，其粘度也越大；○2当相对分子质量相近时，具有环状结构的分子的粘度大于链状结构的，而且分子中的环数越多其粘度也越大；○3当烃类分子中的环数相同时，其侧链越长则其粘度也越大；○4当相对分子质量相近时，具有环状结构的分子的粘度小于链状结构的，而且分子中的环数越少其粘度也越小；A、○1○2○3B、○1○2○4C、○1○3○43、下列对减压渣油的描述不正确的是（）P44~52A. 重金属含量高B. 氮、氧含量高C. 胶质、沥青质含量高D. H/C 高4、石油馏分的蒸汽压随（）的变化而变化。

P55A. 温度B. 组成C. 温度和组成D、压力5、对于同一石油馏分，其实沸点蒸馏初馏点比平衡汽化泡点（），实沸点蒸馏终馏点比平衡汽化露点（）P185~187A. 低；高B. 高；高C. 低；低D. 高；低6、对于同一种原料，热加工艺中加热炉出口温度升高，下列说法不正确的是（）P284A、反应速率和反应深度增大B、气体、汽油和柴油的产率增大C、蜡油的产率减小D、焦油的产率增大7、0#柴油中的“0”表示该柴油的（）P121A. 十六烷值为0B. 凝点高于0℃C. 凝点不高于0℃D. 凝点等于0℃8、下列说法中错误的是（）P116~122A、柴油的含硫量对发动机的寿命影响很大B、酸度和水溶性酸或碱是保证柴油运转设施和柴油机燃料系统不被腐蚀，防止由腐蚀而增加喷油嘴积碳和气缸中沉淀物的指标C、柴油组分中，正构烷烃（C12~C25）含量多，其低温流动性好D、各族烃类的十六烷值随分子中碳原子数的增加而升高9、下面哪种评价内容最全面，可以为综合炼油厂提供设计数据（）P161A、原油性质评价B、简单评价C、常规评价D、综合评价10、下面哪个性质主要用于实验室原油的初级评价（）P162~163A、恩氏蒸馏B、实沸点蒸馏C、平衡汽化D、闪蒸11、渣油热加工过程的反应温度一般在下面哪个范围内？（）P271A、300~400℃B、400~550℃C、350~500℃D、400~600℃12、根据目的产品的不同，原油加工方案大体上可分为哪三种基本类型（）P171○1燃料型○2燃料—润滑油型○3润滑油—化工型○4燃料—化工型A、○1○2○3B、○1○2○4C、○2○3○4D、○1○2○3○413、原油通过常压蒸馏要切割成几种产品，下面哪种不属于（）P180A、汽油B、煤油C、燃料油D、柴油14、石油蒸馏常用的蒸馏方法有（） P185A、恩氏蒸馏实沸点蒸馏萃取精馏B、实沸点蒸馏恩氏蒸馏平衡汽化C、水蒸气蒸馏萃取精馏D、恒沸精馏萃取精馏分子精馏15、对于焦化过程，下列说法不正确的是（）P277~278A、焦化过程的反应产物有气体、汽油、蜡油和焦炭B、焦化汽油和焦化柴油中的不饱和烃含量高，S、N等非烃类化合物含量也高C、焦化蜡油主要是作为加氢裂化或催化裂化的原料D、焦化过程是在250~400℃下进行的16、在催化重整反应中为提高汽油的辛烷值，不希望发生的反应是( D ) P464A、六元环烷烃脱氢B、异构化C、烷烃环化脱氢D、加氢裂解17、下列物质中，可能使加氢裂化催化剂发生永久性中毒的是(C) P481A、氨气B、硫C、砷D、炔烃18、催化剂再生可恢复因（C）的催化剂的活性。

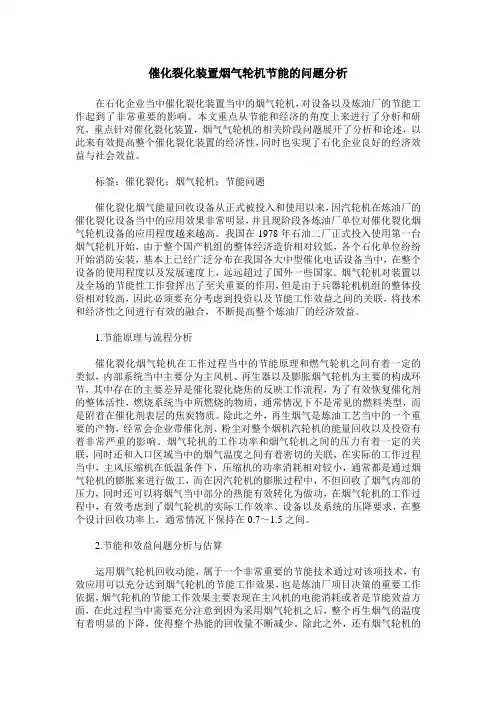

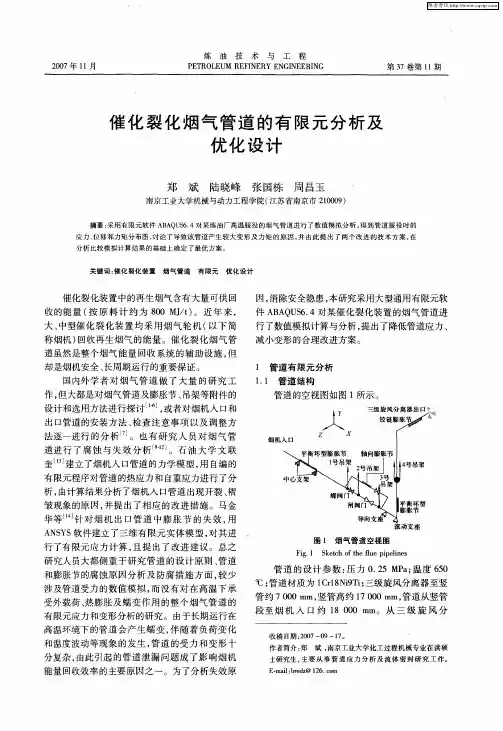

催化裂化装置烟气轮机节能的问题分析在石化企业当中催化裂化装置当中的烟气轮机，对设备以及炼油厂的节能工作起到了非常重要的影响。
