步进电机驱动电路的搭建

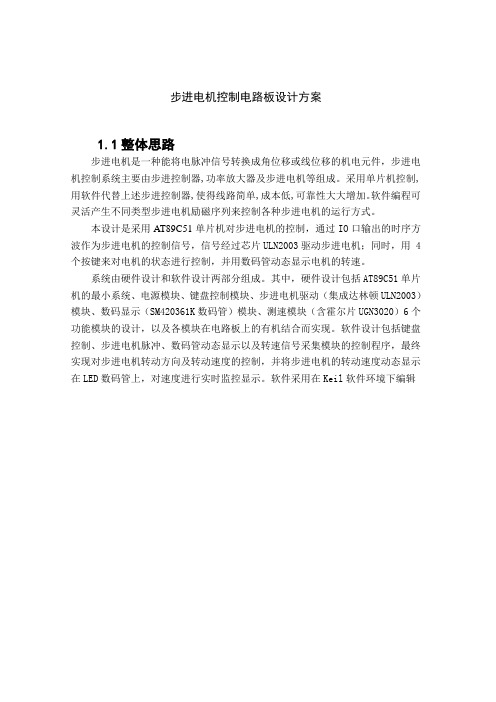

步进电机控制电路板设计方案1.1整体思路步进电机是一种能将电脉冲信号转换成角位移或线位移的机电元件，步进电机控制系统主要由步进控制器,功率放大器及步进电机等组成。

采用单片机控制,用软件代替上述步进控制器,使得线路简单,成本低,可靠性大大增加。

软件编程可灵活产生不同类型步进电机励磁序列来控制各种步进电机的运行方式。

本设计是采用AT89C51单片机对步进电机的控制，通过IO口输出的时序方波作为步进电机的控制信号，信号经过芯片ULN2003驱动步进电机；同时，用 4个按键来对电机的状态进行控制，并用数码管动态显示电机的转速。

系统由硬件设计和软件设计两部分组成。

其中，硬件设计包括AT89C51单片机的最小系统、电源模块、键盘控制模块、步进电机驱动（集成达林顿ULN2003）模块、数码显示（SM420361K数码管）模块、测速模块（含霍尔片UGN3020）6个功能模块的设计，以及各模块在电路板上的有机结合而实现。

软件设计包括键盘控制、步进电机脉冲、数码管动态显示以及转速信号采集模块的控制程序，最终实现对步进电机转动方向及转动速度的控制，并将步进电机的转动速度动态显示在LED数码管上，对速度进行实时监控显示。

软件采用在Keil软件环境下编辑1.2 设计目的及系统功能本设计的目的是以单片机为核心设计出一个单片机控制步进电机的控制系统。

本系统采用AT89C51作为控制单元，通过键盘实现对步进电机转动方向及转动速度的控制，并且将步进电机的转动速度动态显示在LED 数码管上。

图1-1 总体设计框图 2 硬件部分2.1 步进电机2.1.1 步进电机概述步进电机是一种能够将电脉冲信号转换成角位移或线位移的机电元件，它实际上是一种单相或多相同步电动机。

单相步进电动机有单路电脉冲驱动，输出功率一般很小，其用途为微小功率驱动。

多相步进电动机有多相方波脉冲驱动，用途很广。

使用多相步进电动机，单路电脉冲信号可先通过脉冲分配器转换为多相脉冲信号，在经功率放大后分别送入步进电动机各相绕组。

步进电机工作原理及驱动器电路设计(含源程序)步进电机工作原理及驱动器设计步进电机在控制系统中具有广泛的应用。

它可以把脉冲信号转换成角位移，并且可用作电磁制动轮、电磁差分器、或角位移发生器等。

有时从一些旧设备上拆下的步进电机(这种电机一般没有损坏)要改作它用，一般需自己设计驱动器。

本文介绍的就是为从一日本产旧式打印机上拆下的步进电机而设计的驱动器。

本文先介绍该步进电机的工作原理，然后介绍了其驱动器的软、硬件设计。

1. 步进电机的工作原理该步进电机为一四相步进电机，采用单极性直流电源供电。

只要对步进电机的各相绕组按合适的时序通电，就能使步进电机步进转动。

图1是该四相反应式步进电机工作原理示意图。

图1 四相步进电机步进示意图开始时，开关SB接通电源，SA、SC、SD断开，B相磁极和转子0、3号齿对齐，同时，转子的1、4号齿就和C、D相绕组磁极产生错齿，2、5号齿就和D、A相绕组磁极产生错齿。

当开关SC接通电源，SB、SA、SD断开时，由于C相绕组的磁力线和1、4号齿之间磁力线的作用，使转子转动，1、4号齿和C相绕组的磁极对齐。

而0、3号齿和A、B相绕组产生错齿，2、5号齿就和A、D相绕组磁极产生错齿。

依次类推，A、B、C、D四相绕组轮流供电，则转子会沿着A、B、C、D方向转动。

四相步进电机按照通电顺序的不同，可分为单四拍、双四拍、八拍三种工作方式。

单四拍与双四拍的步距角相等，但单四拍的转动力矩小。

八拍工作方式的步距角是单四拍与双四拍的一半，因此，八拍工作方式既可以保持较高的转动力矩又可以提高控制精度。

单四拍、双四拍与八拍工作方式的电源通电时序与波形分别如图2.a、b、c所示：a. 单四拍b. 双四拍 c八拍图2.步进电机工作时序波形图2.基于AT89C2051的步进电机驱动器系统电路原理步进电机驱动器系统电路原理如图3：图3 步进电机驱动器系统电路原理图AT89C2051将控制脉冲从P1口的P1.4~P1.7输出，经74LS14反相后进入9014，经9014放大后控制光电开关，光电隔离后，由功率管TIP122将脉冲信号进行电压和电流放大，驱动步进电机的各相绕组。

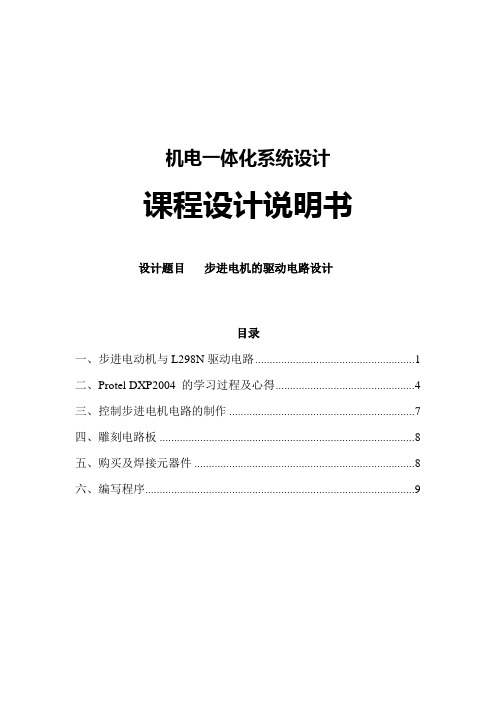

机电一体化系统设计课程设计说明书设计题目步进电机的驱动电路设计目录一、步进电动机与L298N驱动电路 (1)二、Protel DXP2004 的学习过程及心得 (4)三、控制步进电机电路的制作 (7)四、雕刻电路板 (8)五、购买及焊接元器件 (8)六、编写程序 (9)一、步进电动机与L298N驱动电路1、步进电机的驱动步进电机是一种用电脉冲信号进行控制，并将电脉冲信号转换成相应的角位移或线位移的控制电动机。

说通俗点，就是给一个电脉冲，步进电动机就转动一个角度或者前进一步，因此，步进电机也称脉冲电动机。

步进电机区别于其他控制电机的最大特点是，它是通过输入脉冲信号来进行控制的，即电机的总转动角度由输入脉冲数决定，而电机的转速由脉冲信号频率决定。

步进电机是数字控制电机，它将脉冲信号转变成角位移，因此非常适合于单片机控制。

步进电机的角位移或线位移量与电脉冲个数成正比，它的转速或线速度与电脉冲频率成正比。

在负载能力范围内这些关系不因电源电压、负载大小、环境条件的波动而变化。

通过改变脉冲频率的高低可以在很大范围内实现步进电机的调速，并能进行快速启动、制动和反转。

如图所示，当A相通正电压时，A相线圈将产生如图（a）所示的磁性，磁体将转至如图（a）所示的位置；当B相通正电压时，同理将迫使磁体转至如图（b）所示的位置，即转过一角度；当A相断电时，A相磁性消失，磁体将转至如图（c）所示的位置；当A相通反电压时，A相线圈将产生如图（d）所示的磁性，磁体将转至如图（d）所示的位置，这样便转过半圈。

周而复始，电机便转动起来。

电机的正反转由脉冲的给的顺序而定。

电压的正反向可由L298n实现，它的电路板电电路如下图所示：（插针P1可接步进电机的四根引脚，插针P2可接单片机的输出引脚。

）步进电机工作原理图采用L298N，则两相步进电机正转的控制逻辑如下表所示：2、恒压恒流桥式2A驱动芯片L298NL298N是ST公司生产的一种高电压、大电流电机驱动芯片。

实用的步进电机驱动电路(图)概述步进电机是一种将电脉冲转化为角位移的执行机构，可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

目前，对步进电机的控制主要有由分散器件组成的环形脉冲分配器、软件环形脉冲分配器、专用集成芯片环形脉冲分配器等。

本设计选用第三种方案，用PMM8713三相或四相步进电机的脉冲分配器、SI-7300A 两相或四相功率驱动器，组成四相步进电机功率驱动电路，以提高集成度和可靠性，步进电机控制框图见图1。

图1 步进电机控制系统框图硬件简介● PMM8713原理框图及功能PMM8713是日本三洋电机公司生产的步进电机脉冲分配器，适用于控制三相或四相步进电机。

控制三相或四相步进电机时都可以选择3种励磁方式，每相最小吸入与拉出电流为20mA，它不仅满足后级功率放大器的输入要求，而且在其所有输入端上均内嵌施密特触发电路，抗干扰能力强，其原理框图如图2所示。

图2 PMM8713的原理框图在PMM8713的内部电路中，时钟选通部分用于设定步进电机的正反转脉冲输入发。

PMM8713有两种脉冲输入法：双脉冲输入法和单脉冲输入法。

采用双脉冲输入法时，CP、CU两端分别输入步进电机正反转的控制脉冲。

当采用单脉冲输入时，步进电机的正反转方向由U/D的高、低电位决定。

激励方式控制电路用来选择采用何种励磁方式。

激励方式判断电路用于输出检测；而可逆环形计数器则用于产生步进电机在选定的励磁方式下的各相通断时序信号。

● SI-7300A的结构及功率驱动原理SI-7300A是日本三青公司生产的高性能步进电机集成功率放大器，该器件为单极性四相驱动，采用SIP18封装。

步进电机功率驱动级电路可分为电压和电流两种驱动方式。

电流驱动方式最常用的是PWM恒流斩波驱动电路，也是最常用的高性能驱动方式，其中一相的等效电路图如图3所示。

图3 LM331电压/频率变换电路● LM331芯片LM331是美国国家半导体公司生产的双列直插式8脚芯片，只需接入几个外部元件就可以方便地构成电压/频率(V/F)变换电路，电路如图4所示。

步进电机驱动器整机电路图教程来源：中华工控网作者：未知点击：5893次时间：2009-8-27 11:34:12在由上位机或PLC为主的工控系统中，尤其是在对各种机械设备的控制中，常常看到PLC、触摸屏、伺服电机驱动器、伺服电机或步进电机驱动器、步进电机的组合应用。

对于伺服电机和步进电机，由于结构简单，原理上也不是太复杂，看到实物，再配合应用，就了解了。

但对电机驱动器的结构和电路，限于各种条件，就难以知道其“本来面目”了。

本人由于工作关系，接手了一台需维修的步进电机驱动器，又由于维修的需要，测绘了步进电机的整机电路图，浏览之下，就知道步进电机驱动器是个怎么回事了。

在此将整机全图奉献于大家。

整机全图共4张。

第一张图：步进电机驱动的主电路和开关电源电路。

步进电机驱动器的功率输出电路的形式同变频器主电路是相似的。

每一路皆由两只IGBT管子做推挽式输出，在管子上也反向并联了二极管，以提供反向电流的通路，进而保护IGBT管子的安全。

IGBT管子的过流保护信号由AR1、BR1两只电阻上取得，此两只电阻将流经IGBT管子的电流信号转化为电压信号，经后级保护电路处理，送入单片机。

开关电源输出的+5V，作为单片机的电源。

另外，+5V、-5V 还作为保护电路的双电路供电。

一路+15V电源，经PIC和PT1转化为四路15V电源，供四路驱动电路用。

第二张图：驱动电源及端子信号来源。

由电源板来的+15V电源，经NE555时基电路振荡逆变，开关变压器PT1四个次级绕组输出四组互相隔离的15V直流电压，供驱动IC的供电；第三张图：步进电机驱动器的脉冲驱动电路及步时电机的工作电流设定电路等。

驱动IC采用IS2110S专用的驱动芯片，单片机输出的四路脉冲信号经由74LS08四二输入与门电路处理后，送入四片IS2110S驱动电路，经光电隔离和功率放大后，送放逆变功率电路，输入步进脉冲到步时电机；第四张图：CPU（单片机）电路和控制端子内电路图。

步进电机驱动电路设iti耍隧着数字化技术发展，数字控制技术得對了广泛而深入的应用。

步进电机是一种将数字信号直接转换成轴位務或线位務的控制腿动元件,具有快速起动和停止的特点。

S 为步进电动机组成的控翎系统结构简单，价招低廉，性能上能满足工业腔制的基本要求, 所以广泛地应用于手工业自动控翎、数控机床、组合机床、机器人、il算机外围设备、照相机，投影仪、像机、大型望远镜、卫星天线定位系貌、医疗器件以员各种可腔机MIR等等。

直流电机广泛应用于it算机外围设备（如硬盘、軟盘和光盘存棒器）、家电产品、医疗器械和电动车上,无刷直流电机的转子部普遍使用永龜林料组成的磁鋼, 并且在航空、航天、汽车、精密电子等行业也被广泛应用。

在电工设备中的应用，除了直浦电磁铁（直济继电器、直滾接触器等）外，最重要的就是应用在直济废转电机中。

在发电厂里，同步发电Hl的助脱机、蓄电池的充电HI 等，都是直流发电Hl；錯炉给粉机的原动机是直流电动机。

此外,在许多工业部门，例如大塑轧鋼设备、大型精密机床、矿井卷畅机、市电车、电缆设备要求严怡线速度一致的地方等，通常都果用直流电动机作为原动机来isaji作机械的。

直逍发电机通常是作为直流电源，向负裁输岀电能；a 潦电动机则是作为原动机带动各种生产机械工作，向负我输出机械能。

在控初系坑中, 直潦电机还有其它的用迩，例如测速电机、何服电机等。

他们都是利用电和磁的相互作用来实现向机械能能的转换。

介鉛了步进电机和直流电机原理及其驱动程序控初控制模块，通11 AT89S52单片机及脉冲分配器（R林逻辑转换器）L298完成步进电机和宜流电机各种运行方式的控制。

实现步进电机的正反转速18控制并且显示数振。

整个系筑果用模快化设计，结枸简单、可靠,通il按建控制，操作方便，节省成本。

关鍵词:步进电机，单片机控制,AT89S52, L297, L2981步进电动机11.1步进电机简介11.2步进电机分类22步进电机工作原理32. 1步进电HI结构32. 2步进电机的旋转方武3 3设计原理53.1硕件电路组成53.2步进电机控制电路53.2.1廿数器工作模成63.2.2定时器工作模式6 4步进电机驱朋电路设it 74.1驱动芯片L29774.2驱动芯片L29884.3權盘电路94.4显示电路105步进电机控制程序11 总给14致15参考文151步进电动机1.1步进电机简介步进电动#1是一种稱电脉冲信号转換成角位務或线位務的精密执行元件,由于步进电机具有控制方便、体枳小等特点,所以在数控系统!自动生产线!自动灿表!绘图机和计算机外围设备中需到广泛应用。

步进电机驱动电路的搭建实验六步进电机驱动电路的搭建1．实验任务（1）步进电机的控制该电路为L297和L298组合的固定斩波频率的PWM恒流斩波驱动电路，适用于两相双极性步进电机。

利用单片机控制步进电机，编写程序输出脉冲序列到步进电机专用控制芯片L297的CLOCK端，以此来驱动步进电机转动，通过时钟输入端CLOCK调节脉冲宽度来控制步进电机加速、减速，方向控制端CW/CCW控制步进电机正、反转。

步进电机的转速应由慢到快逐步加速，并且脉冲频率的速度不能大于电机的反应速度，否则步进电机将会出现失步现象。

（2）直流电机的控制采用定时器做为脉宽控制的定时方式，单片机控制口一端置低电平，另一端输出PWM信号，电机转速的调节通过软件编程改变PWM的占空比来实现，电机正反转则通过两口的输出切换实现，输入信号端IN1接高电平，输入端IN2接低电平时电机正转。

（反之，如果信号端IN1接低电平，IN2接高电平，电机反转）。

如果无须调速可将两引脚接5V，电机将工作在最高速状态。

2．电机驱动芯片介绍L297是意大利SGS半导体公司生产的步进电机专用控制器，它能产生4相控制信号，可用于单片机控制的两相双极和四相单相步进电机，能够用单四拍、双四拍、四相八拍方式控制步进电机。

芯片内的PWM斩波器电路可在开关模式下调节步进电机绕组中的电流。

L298N是ST公司生产的一种高电压、大电流电机驱动芯片。

主要特点是：工作电压高，最高工作电压可达46V；输出电流大，瞬间峰值电流可达3A，持续工作电流为2A；额定功率25W；内含两个H桥的高电压大电流全桥式驱动器，可以用来驱动直流电机和步进电机；采用标准逻辑电平信号控制；具有两个使能控制端，在不受输入信号影响的情况下允许或禁止器件工作有一个逻辑电源输入端，使内部逻辑电路部分在低电压下工作；可以外接检测电阻，将变化量反馈给控制电路。

3．电路原理图说明：步进电机的驱动采用L297与L298组合控制，直流电机的驱动采用L298单独控制，电机的调速和调相使用后面的键盘电路实现。

三相步进电机驱动电路设计一、引言步进电机是一种将电脉冲信号转换为机械转动的电动机，具有结构简单、定位精度高、起动停止快的特点，被广泛应用于数控机床、机器人、自动化设备等领域。

本文将介绍三相步进电机驱动电路的设计。

二、驱动原理三相步进电机的驱动原理基于磁场交替作用的原理，通过控制电流的改变，使电机在不同的磁场中转动。

它分为两种驱动方式：全、半步进驱动。

全步进驱动方式中，步进电机每接收一个脉冲信号就转动一个步距，而在半步进驱动方式中，步进电机每接收一个脉冲信号就转动半个步距。

本文以全步进驱动为例进行设计。

三、电路设计1.电源电路：步进电机驱动电路需要一个稳定的直流电源，通常使用电容滤波器和稳压电路来提供稳定的电压输出，保证电机正常工作。

2.脉冲发生及控制电路：脉冲发生电路产生脉冲信号，用于控制步进电机的转动。

常用的发生电路有震荡电路和微处理器控制电路。

本文以震荡电路为例，通过计算电容充放电时间确定震荡频率。

3.驱动电路：驱动电路是步进电机的核心，它将脉冲信号转换为电流控制信号，控制步进电机的转动。

常用的驱动方式有双H桥驱动和高低电平驱动。

本文以双H桥驱动为例进行设计。

4.电流检测和反馈电路：为了控制步进电机的转速和转矩，需要对电机的电流进行检测和反馈。

常用的检测电路有电阻检测和霍尔效应检测。

通过检测电流大小，可以调节驱动电流，以达到控制步进电机的效果。

5.保护电路：为了保护步进电机和驱动电路的安全，需要设计相应的保护电路。

常见的保护电路有过流保护电路、过热保护电路和短路保护电路等。

四、总结本文介绍了三相步进电机驱动电路的设计。

通过合理设计电路，可以实现对步进电机的控制和保护，提高步进电机的运行效果和寿命。

未来，可以进一步研究和改进三相步进电机驱动电路的设计，以满足更高精度、更高速度的步进电机应用需求。

步进电机驱动电路[单机片]1. 步进电机的工作原理该步进电机为一四相步进电机，采用单极性直流电源供电。

只要对步进电机的各相绕组按合适的时序通电，就能使步进电机步进转动。

图1是该四相反应式步进电机工作原理示意图。

图1 四相步进电机步进示意图开始时，开关SB接通电源，SA、SC、SD断开，B相磁极和转子0、3号齿对齐，同时，转子的1、4号齿就和C、D相绕组磁极产生错齿，2、5号齿就和D、A相绕组磁极产生错齿。

当开关SC接通电源，SB、SA、SD断开时，由于C相绕组的磁力线和1、4号齿之间磁力线的作用，使转子转动，1、4号齿和C相绕组的磁极对齐。

而0、3号齿和A、B相绕组产生错齿，2、5号齿就和A、D相绕组磁极产生错齿。

依次类推，A、B、C、D四相绕组轮流供电，则转子会沿着A、B、C、D方向转动。

四相步进电机按照通电顺序的不同，可分为单四拍、双四拍、八拍三种工作方式。

单四拍与双四拍的步距角相等，但单四拍的转动力矩小。

八拍工作方式的步距角是单四拍与双四拍的一半，因此，八拍工作方式既可以保持较高的转动力矩又可以提高控制精度。

单四拍、双四拍与八拍工作方式的电源通电时序与波形分别如图2.a、b、c所示：图2.步进电机工作时序波形图图3 步进电机驱动器系统电路原理图AT89C2051将控制脉冲从P1口的P1.4～P1.7输出，经74LS14反相后进入9014，经9014放大后控制光电开关，光电隔离后，由功率管TIP122将脉冲信号进行电压和电流放大，驱动步进电机的各相绕组。

使步进电机随着不同的脉冲信号分别作正转、反转、加速、减速和停止等动作。

图中L1为步进电机的一相绕组。

AT89C2051选用频率22MHz的晶振，选用较高晶振的目的是为了在方式2下尽量减小AT89C2051对上位机脉冲信号周期的影响。

图3中的RL1～RL4为绕组内阻，50Ω电阻是一外接电阻，起限流作用，也是一个改善回路时间常数的元件。

D1～D4为续流二极管，使电机绕组产生的反电动势通过续流二极管(D1～D4)而衰减掉，从而保护了功率管TIP122不受损坏。
