不锈钢酸洗退火

不锈钢生产技术工艺流程不锈钢是一种高强度、耐腐蚀、美观大方的金属材料，广泛应用于建筑、装饰、家具、电子、机械等领域。

下面是不锈钢生产的技术工艺流程。

1.原料准备：不锈钢的主要原料是铁、铬、镍、锰等金属。

在生产之前，需要对这些原料进行筛分、除杂、配比等准备工作。

2.熔炼：原料进入炉子进行熔炼，通过高温使其熔化并混合均匀。

在熔炼过程中，需要控制炉温、加入合适的熔剂和合金元素，以获得所需的化学成分和物理特性。

3.钢水净化：通过钢液脱氧处理、脱硫处理、脱磷处理等工艺，去除钢液中的杂质和不良元素，提高不锈钢的质量。

4.铸造与浇注：将炼熔好的钢液注入铸模中，待其冷却凝固之后，得到所需的不锈钢坯料。

5.热轧：将坯料加热至合适温度后，通过压力辊机械加工，将不锈钢坯料转变为具有一定尺寸和形状的不锈钢板、带和型材。

6.酸洗：经过热轧后的不锈钢材料会有一层氧化皮和铁锈，需要进行酸洗处理来除去这些杂质，并使不锈钢表面光亮、平整。

7.冷轧：将热轧的不锈钢材料进行进一步加工，通过冷轧机械设备进行再次压制和加工，获得更高的强度和更精密的尺寸。

8.退火：不锈钢在冷轧过程中会产生内应力和变形，需要进行退火处理来恢复其组织结构和性能。

退火过程包括加热至适当温度、保温一段时间，然后缓慢冷却。

9.表面处理：不锈钢的表面可能会有划痕、氧化、污渍等，需要进行抛光、酸洗、电镀、喷涂等处理工艺，使其表面光洁、美观。

10.加工和组装：根据不同的应用需求，对不锈钢材料进行机械加工、切割、焊接、组装等工艺，制成所需的零部件和成品。

11.检测和质量控制：对生产出来的不锈钢材料和成品进行外观检验、尺寸测量、物理性能测试等，确保其符合相关标准和质量要求。

以上是不锈钢生产的技术工艺流程。

每个步骤都十分重要，对于不锈钢材料的质量和性能都有直接影响。

随着科学技术的发展，不锈钢生产工艺也在不断改进与创新，以满足不同行业对不锈钢的需求。

不锈钢冷带退火酸洗的工艺及设备研究不锈钢冷带退火酸洗是一种用于提高不锈钢冷带表面质量的工艺。

在不锈钢生产过程中，由于连铸、热轧、冷轧等工艺的影响，冷带表面存在一定的尺寸不规则性、表面粗糙、杂质和氧化物等缺陷。

通过不锈钢冷带退火酸洗工艺，可以消除这些缺陷，提高不锈钢冷带的表面平整度和表面光洁度，从而满足不同领域对不锈钢冷带高质量的要求。

一、不锈钢冷带退火工艺1.不锈钢冷带退火工艺的目的：消除冷带的残留应力、改善冷带的塑性、提高冷带的表面品质。

2.不锈钢冷带退火工艺流程：(1)热轧酸洗：将不锈钢冷带经过软化处理，并去除表面的氧化物和杂质。

这一步可以通过酸洗方式进行。

(2)冷轧：将酸洗后的冷带进行轧制，以得到所需的尺寸和厚度。

(3)冷带退火：将冷轧后的不锈钢冷带进行退火处理，消除残余应力，并提高冷带的塑性。

3.不锈钢冷带的退火工艺条件：(1)温度：不锈钢冷带退火温度一般在800-1050℃之间，具体的退火温度需要根据不同的材料和要求进行调整。

(2)保温时间：不锈钢冷带在退火炉中保温时间一般为10-60分钟，具体的保温时间需要根据不同的材料和要求进行调整。

(3)冷却方式：退火后的冷带一般通过空冷进行冷却，也可以采用水冷等其他方式进行冷却。

具体的冷却方式需要根据不同的材料和要求进行确定。

二、不锈钢冷带退火酸洗设备1.酸洗设备：酸洗工艺中，主要使用酸洗槽来进行酸洗处理。

酸洗槽通常采用不锈钢材质制作，能够耐受强酸的腐蚀。

2.退火设备：不锈钢冷带的退火通常使用退火炉进行处理。

退火炉可分为多种类型，主要包括箱式退火炉、辊道退火炉和连续退火炉等。

具体的选择需要根据生产线的工艺要求和产能来确定。

3.辅助设备：酸洗和退火过程中，可能还需要使用一些辅助设备，例如循环泵、过滤器、脱脂机等，以实现酸液的循环和净化，提高工艺效率。

总结：不锈钢冷带退火酸洗工艺与设备研究，旨在提高不锈钢冷带的表面品质和塑性。

通过合理的工艺条件和适当的设备配置，可以实现不锈钢冷带的优化处理，满足不同领域对不锈钢冷带高质量的要求。

退火酸洗（一）冷轧不锈钢的酸洗酸洗是冷轧不锈钢的必经工序。

现代化宽带不锈钢生产都是将退火与酸洗设在同一机组连续作业，称之为连续退火酸洗机组，如AP （H）、AP（C）等。

1、酸洗的目的酸洗的目的是去掉热轧及退火过程中在钢带表面形成的铁鳞，即氧化层。

除此之外，酸洗另一个目的是对不锈钢表面进行钝化处理，提高钢板耐蚀性。

冷轧成品的酸洗尤为重要。

不过，由于不锈钢的铁鳞中含有与基体结合更为紧密的氧化铬，造成酸洗困难。

因此，为提高酸洗效果，必须在酸洗之前进行破鳞处理（简称预处理）。

2、酸洗前的预处理酸洗前预处理有两种方式：一是机械破鳞，通常用于热轧卷，这种处理方法主要有2种：一种是喷丸机处理；另一种是破鳞辊处理。

二是化学方法，通常用于冷轧卷。

喷丸处理是利用压力和离心力使很小的钢丸以很高速度喷射在运行带钢的表面进行除鳞。

喷丸机的基本结构和原理是：丸粒通过料斗和导筒送入叶轮装置，从正反两面喷射，喷射后流入下部的丸粒再通过螺旋桨、斗式提升机等循环装置送到机体上部，用分离器将氧化皮和碎丸分离出来，然后将可用钢丸再送回叶轮装置循环使用。

喷丸处理能力主要由叶轮装置的输出功率，投射量和投射速度决定，它是喷丸机最重要的技术指标。

破鳞辊处理是利用一组辊子（包括前后夹送辊、破鳞辊、矫直辊等）使钢带呈“S”形反复弯曲，使带钢表面上的铁鳞龟裂，以便易于剥落。

这种方法不会损伤热轧卷的表面，这种方法可代替喷丸处理或与喷丸处理组合使用，并且能改善带钢板形。

化学方法处理（盐浴法）也称碱洗法。

这种方法的特点是：在酸洗槽前设置碱槽和水洗槽，碱槽中装入NaOH 及氧化剂等盐类（例如某厂采用的成分配比为：NaOH 60% NaNO3 30% NaCL 10%），形成熔融的盐浴。

钢带通过盐浴浸渍，铁鳞上产生龟裂和鼓包。

然后钢带进入水洗槽冷却和冲洗，冲洗时产生的水蒸汽又使铁鳞发生物理性剥离，从而使下步酸洗容易进行。

这种方法所以适用于冷轧卷酸洗前予处理，还因为它能去除钢带表面上的油脂和其他污垢，使酸洗表面更均匀。

不锈钢冷带退火酸洗的工艺及设备研究课件-页 (一)不锈钢冷带退火酸洗的工艺及设备研究是一项旨在提高不锈钢产业质量的重要研究。

本文将对该课件进行详细介绍，并探讨其关键点和意义。

一、工艺介绍不锈钢冷带退火酸洗工艺是一种常用而又重要的不锈钢制品精加工工艺。

该工艺主要分为以下步骤：1、冷带退火：在温度为600-800℃的环境中进行不锈钢冷带的退火处理，从而改变其结晶状态，使其更容易加工和改善表面光洁度。

2、酸洗：采用酸洗液对不锈钢冷带进行酸洗处理，以去除表面氧化皮、油污和其他杂质，从而提高不锈钢的银光度、耐腐蚀性和表面平整度。

3、清洗：对酸洗后的不锈钢冷带进行清洗，去除洗涤剂和水渍。

二、设备研究1、冷带退火炉：采用电阻加热方式，能够快速地将不锈钢冷带加热到所需退火温度。

2、酸洗槽：采用大型槽体，并配备有自动计量和搅拌系统，能够快速而均匀地进行酸洗处理。

3、清洗槽：采用常规清洗方式，如水清洗和热风干燥。

三、关键点和意义1、精加工：不锈钢是一种高质量的钢材，具有良好的耐腐蚀性和美观度。

不锈钢冷带退火酸洗工艺的实施，能够进一步提高不锈钢制品的表面平整度、光洁度和耐腐蚀性，从而提高其使用期限和市场竞争力。

2、环保：酸洗液是一种腐蚀性强的化学制剂，对人体和环境都具有一定的危害性。

因此，实施不锈钢冷带退火酸洗工艺时，需要采用相应的操作规程和环保措施，不断提高工艺的环保性。

3、机械化和自动化：不锈钢冷带退火酸洗工艺是一个繁琐而又精细的加工过程，而设备的机械化和自动化程度可以大幅度提高生产效率和产品质量。

综上所述，不锈钢冷带退火酸洗的工艺及设备研究对于提高不锈钢生产的环保性、质量和效率，具有重要的意义和价值。

冷轧不锈钢的退火及酸洗工艺冷轧不锈钢的退火及酸洗工艺不锈钢热轧带钢经热带退火酸洗后，为了到达一定的性能及厚度要求，需进行常温轧制处理，即冷轧。

不锈钢冷轧时发生加工硬化，冷轧量越大，加工硬化的程度也越大，假设将加工硬化的材料加热到200—400℃就可以消除变形应力，进一步提高温度那么发生再结晶，使材料软化。

冷轧后的退火按退火方式分为连续卧式退火和立式光亮退火；按退火工序分为中间退火和最终退火。

顾名思义，中间退火是指中间轧制后的退火，而最终退火是指最终轧制后的退火，两者在工艺控制和退火目的上无根本区别，因此下文统称为冷轧退火或者退火。

一、连续卧式退火〔连退炉〕连退炉是目前广为使用的退火设备，广泛用于带钢的热处理，其特点是带钢在炉内呈水平状态，边加热边前进。

炉子的结构一般主要由预热段、加热段和冷却段组成。

卧式退火炉通常与开卷机、焊机、酸洗线等组成一条连续退火酸洗机组。

冷轧退火对不锈钢成品材料的机械性能有很大影响，如晶粒度、抗拉强度、硬度、延伸率和粗糙度等。

其中退火温度和退火时间对冷轧材料再结晶后的晶粒度具有最直接的影响。

10 晶粒度〔ASTM〕5 0 2 4 6 8 退火时间〔分〕图1.SUS304带钢1100℃时退火时间与晶粒度关系示意图如前所述，连退炉一般由预热、加热、冷却三大局部组成。

预热段没有烧嘴燃烧，而是利用后面加热段的辐射热来加热带钢，这样可以有效的利用热能，节约能源本钱。

加热段利用燃料燃烧直接对带钢进行加热，该段一般分为假设干各区，每个区都有高温计来控制和显示温度。

燃烧后高达700多度的废气被废气风机抽出加热室后进入换热器，在换热器内将冷的燃烧空气进行加热〔可加热到400多度〕，加热后的燃烧空气直接被送到各个烧嘴。

换热器的目的在于有效回收废气热量。

l 炉内燃烧条件的管理。

燃料〔液化石油气或天然气〕在炉内的燃烧状况对质量、本钱、热效率等都有很大影响。

空燃比是燃烧管理的一个重要指标。

空燃比越高，燃烧越充分，但是排废量也相应增加，炉内氧含量提高，增加了带钢的氧化程度。

不锈钢生产技术工艺流程不锈钢是一种具有良好耐腐蚀性能的合金材料，主要由铁、铬、镍、锰和硅等元素组成。

生产不锈钢的技术工艺流程主要包括原料准备、电炉冶炼、连铸、热轧、冷轧、退火和表面处理等环节。

以下是一个1200字以上的详细描述。

1.原料准备：不锈钢的原料主要是废钢和合金元素。

首先，对废钢进行分类和预处理，包括切割、破碎和清洗等。

然后，根据所需的化学成分和合金元素含量，将合适比例的废钢和合金元素加入电炉。

2.电炉冶炼：将原料放入电炉，通入适量的氧气和氮气，加热至适宜的温度，开始冶炼过程。

在冶炼过程中，不断调整气氛和温度，以保证合金元素的加入和冶炼的均匀性。

同时，采用适当的搅拌和冶炼方法，以提高熔化的效率和质量。

3.连铸：将冶炼好的钢液倒入连铸机中，经过一系列过程，如结晶器冷却、凝固、拉拔等，将钢液转化为连续的钢坯。

在连铸过程中，通过控制结晶器冷却速度和拉拔速度，调整钢坯的形状和尺寸。

4.热轧：将钢坯加热至适宜温度，通过轧机进行热轧加工。

热轧是将钢坯进行塑性变形的过程，通过不断改变轧辊的工作辊型和轧制力，将钢坯轧制成所需的厚度和宽度。

在热轧过程中，通过冷却控制和轧制速度的调整，控制不锈钢的组织和性能。

5.冷轧：将热轧板材通过冷轧机进行冷轧加工。

冷轧是通过降低温度和控制轧制力，使钢材发生塑性变形的过程。

冷轧能够更好地控制板材的厚度和尺寸精度，并提高表面质量。

冷轧还可以改善不锈钢的力学性能和耐腐蚀性能。

6.退火：对冷轧板材进行退火处理。

退火是通过控制温度和保持时间，将冷轧的板材恢复到较软的状态。

退火可以消除冷轧过程中的应力，提高不锈钢的延展性和塑性，并改善不锈钢的晶粒结构和力学性能。

7.表面处理：最后一道工序是对不锈钢板材进行表面处理。

表面处理能够提高不锈钢的表面光洁度和耐腐蚀性，常见的表面处理方法包括酸洗、电镀、喷涂等。

酸洗是将不锈钢板材浸泡在酸性溶液中，去除不锈钢表面的氧化层和污染物。

电镀是将不锈钢板材放入电镀槽中，通过电解作用在表面镀上一层金属或合金。

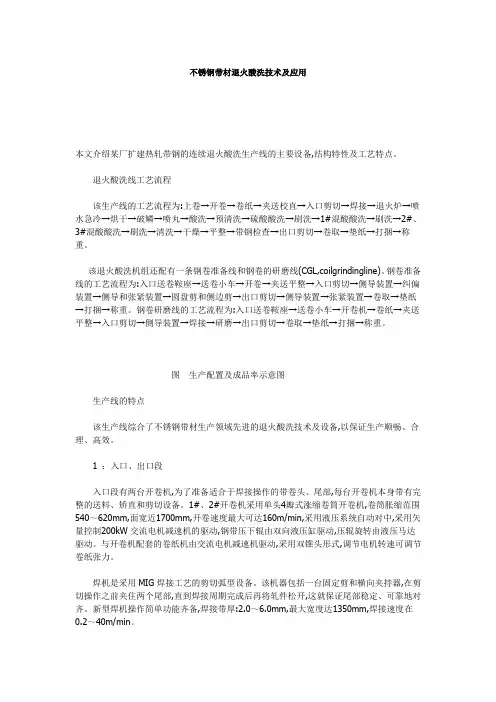

不锈钢带材退火酸洗技术及应用本文介绍某厂扩建热轧带钢的连续退火酸洗生产线的主要设备,结构特性及工艺特点。

退火酸洗线工艺流程该生产线的工艺流程为:上卷→开卷→卷纸→夹送校直→入口剪切→焊接→退火炉→喷水急冷→烘干→破鳞→喷丸→酸洗→预清洗→硫酸酸洗→刷洗→1#混酸酸洗→刷洗→2#、3#混酸酸洗→刷洗→清洗→干燥→平整→带钢检查→出口剪切→卷取→垫纸→打捆→称重。

该退火酸洗机组还配有一条钢卷准备线和钢卷的研磨线(CGL,coilgrindingline)。

钢卷准备线的工艺流程为:入口送卷鞍座→送卷小车→开卷→夹送平整→入口剪切→侧导装置→纠偏装置→侧导和张紧装置→圆盘剪和侧边剪→出口剪切→侧导装置→张紧装置→卷取→垫纸→打捆→称重。

钢卷研磨线的工艺流程为:入口送卷鞍座→送卷小车→开卷机→卷纸→夹送平整→入口剪切→侧导装置→焊接→研磨→出口剪切→卷取→垫纸→打捆→称重。

图生产配置及成品率示意图生产线的特点该生产线综合了不锈钢带材生产领域先进的退火酸洗技术及设备,以保证生产顺畅、合理、高效。

1 ：入口、出口段入口段有两台开卷机,为了准备适合于焊接操作的带卷头、尾部,每台开卷机本身带有完整的送料、矫直和剪切设备。

1#、2#开卷机采用单头4瓣式涨缩卷筒开卷机,卷筒胀缩范围540～620mm,面宽近1700mm,开卷速度最大可达160m/min,采用液压系统自动对中,采用矢量控制200kW交流电机减速机的驱动,钢带压下辊由双向液压缸驱动,压辊旋转由液压马达驱动。

与开卷机配套的卷纸机由交流电机减速机驱动,采用双锥头形式,调节电机转速可调节卷纸张力。

焊机是采用MIG焊接工艺的剪切弧型设备。

该机器包括一台固定剪和横向夹持器,在剪切操作之前夹住两个尾部,直到焊接周期完成后再将轧件松开,这就保证尾部稳定、可靠地对齐。

新型焊机操作简单功能齐备,焊接带厚:2.0～6.0mm,最大宽度达1350mm,焊接速度在0.2～40m/min。

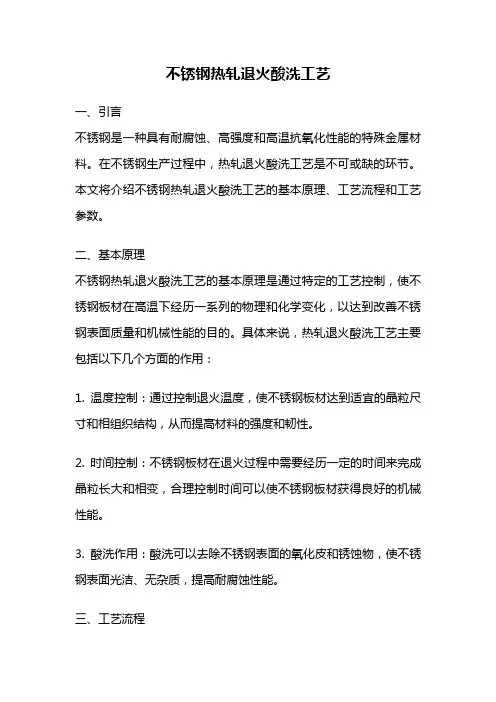

不锈钢热轧退火酸洗工艺一、引言不锈钢是一种具有耐腐蚀、高强度和高温抗氧化性能的特殊金属材料。

在不锈钢生产过程中，热轧退火酸洗工艺是不可或缺的环节。

本文将介绍不锈钢热轧退火酸洗工艺的基本原理、工艺流程和工艺参数。

二、基本原理不锈钢热轧退火酸洗工艺的基本原理是通过特定的工艺控制，使不锈钢板材在高温下经历一系列的物理和化学变化，以达到改善不锈钢表面质量和机械性能的目的。

具体来说，热轧退火酸洗工艺主要包括以下几个方面的作用：1. 温度控制：通过控制退火温度，使不锈钢板材达到适宜的晶粒尺寸和相组织结构，从而提高材料的强度和韧性。

2. 时间控制：不锈钢板材在退火过程中需要经历一定的时间来完成晶粒长大和相变，合理控制时间可以使不锈钢板材获得良好的机械性能。

3. 酸洗作用：酸洗可以去除不锈钢表面的氧化皮和锈蚀物，使不锈钢表面光洁、无杂质，提高耐腐蚀性能。

三、工艺流程不锈钢热轧退火酸洗工艺的基本流程包括以下几个步骤：1. 原料准备：将不锈钢板材送入退火炉前，需要对原材料进行检查和清洁处理，以确保表面无杂质和缺陷。

2. 加热退火：将不锈钢板材送入退火炉进行加热，一般采用氢气保护气氛，控制温度在800～1100℃之间，保持一定的保温时间。

3. 冷却：经过加热退火后，不锈钢板材需要进行冷却处理，以固化晶粒和相组织，提高材料的机械性能。

4. 酸洗：冷却后的不锈钢板材需要经过酸洗处理，常用的酸洗液有硫酸、盐酸等，通过浸泡或喷淋的方式去除表面的氧化皮和锈蚀物。

5. 清洗：酸洗后的不锈钢板材需要进行清洗，去除残留的酸洗液和杂质，以防止后续工艺对材料的影响。

6. 干燥：将清洗后的不锈钢板材进行干燥处理，以消除水分对材料的不良影响。

四、工艺参数不锈钢热轧退火酸洗工艺中的关键参数包括温度、时间、酸洗液浓度和清洗方法等。

合理选择和控制这些参数对于保证不锈钢板材的质量至关重要。

一般来说，热轧退火温度一般控制在800～1100℃之间，保温时间根据不同材料和板材厚度而定。

不锈钢退火酸洗车间工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 上料将待处理的不锈钢卷材或板材放置在退火酸洗车间的上料区域。

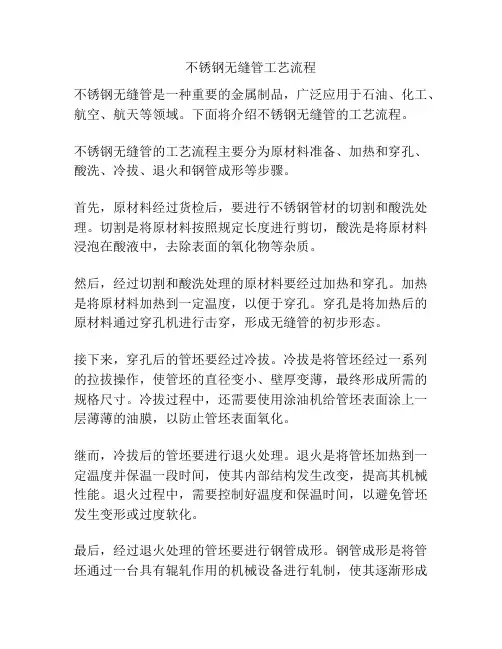

不锈钢无缝管工艺流程
不锈钢无缝管是一种重要的金属制品，广泛应用于石油、化工、航空、航天等领域。

下面将介绍不锈钢无缝管的工艺流程。

不锈钢无缝管的工艺流程主要分为原材料准备、加热和穿孔、酸洗、冷拔、退火和钢管成形等步骤。

首先，原材料经过货检后，要进行不锈钢管材的切割和酸洗处理。

切割是将原材料按照规定长度进行剪切，酸洗是将原材料浸泡在酸液中，去除表面的氧化物等杂质。

然后，经过切割和酸洗处理的原材料要经过加热和穿孔。

加热是将原材料加热到一定温度，以便于穿孔。

穿孔是将加热后的原材料通过穿孔机进行击穿，形成无缝管的初步形态。

接下来，穿孔后的管坯要经过冷拔。

冷拔是将管坯经过一系列的拉拔操作，使管坯的直径变小、壁厚变薄，最终形成所需的规格尺寸。

冷拔过程中，还需要使用涂油机给管坯表面涂上一层薄薄的油膜，以防止管坯表面氧化。

继而，冷拔后的管坯要进行退火处理。

退火是将管坯加热到一定温度并保温一段时间，使其内部结构发生改变，提高其机械性能。

退火过程中，需要控制好温度和保温时间，以避免管坯发生变形或过度软化。

最后，经过退火处理的管坯要进行钢管成形。

钢管成形是将管坯通过一台具有辊轧作用的机械设备进行轧制，使其逐渐形成
所需的形状和尺寸。

钢管成形过程中，需要控制好轧制力和轧制速度，以保证管坯的成型质量。

以上就是不锈钢无缝管的工艺流程。

通过这个流程，原材料经过一系列的加工和处理，最终形成具有优良性能的不锈钢无缝管。

这一流程的合理性和控制的精确性对于保证不锈钢无缝管的质量和性能至关重要。

退火酸洗（一）冷轧不锈钢的酸洗酸洗是冷轧不锈钢的必经工序。

现代化宽带不锈钢生产都是将退火与酸洗设在同一机组连续作业，称之为连续退火酸洗机组，如AP （H）、AP（C）等。

1、酸洗的目的酸洗的目的是去掉热轧及退火过程中在钢带表面形成的铁鳞，即氧化层。

除此之外，酸洗另一个目的是对不锈钢表面进行钝化处理，提高钢板耐蚀性。

冷轧成品的酸洗尤为重要。

不过，由于不锈钢的铁鳞中含有与基体结合更为紧密的氧化铬，造成酸洗困难。

因此，为提高酸洗效果，必须在酸洗之前进行破鳞处理（简称预处理）。

2、酸洗前的预处理酸洗前预处理有两种方式：一是机械破鳞，通常用于热轧卷，这种处理方法主要有2种：一种是喷丸机处理；另一种是破鳞辊处理。

二是化学方法，通常用于冷轧卷。

喷丸处理是利用压力和离心力使很小的钢丸以很高速度喷射在运行带钢的表面进行除鳞。

喷丸机的基本结构和原理是：丸粒通过料斗和导筒送入叶轮装置，从正反两面喷射，喷射后流入下部的丸粒再通过螺旋桨、斗式提升机等循环装置送到机体上部，用分离器将氧化皮和碎丸分离出来，然后将可用钢丸再送回叶轮装置循环使用。

喷丸处理能力主要由叶轮装置的输出功率，投射量和投射速度决定，它是喷丸机最重要的技术指标。

破鳞辊处理是利用一组辊子（包括前后夹送辊、破鳞辊、矫直辊等）使钢带呈“S”形反复弯曲，使带钢表面上的铁鳞龟裂，以便易于剥落。

这种方法不会损伤热轧卷的表面，这种方法可代替喷丸处理或与喷丸处理组合使用，并且能改善带钢板形。

化学方法处理（盐浴法）也称碱洗法。

这种方法的特点是：在酸洗槽前设置碱槽和水洗槽，碱槽中装入NaOH 及氧化剂等盐类（例如某厂采用的成分配比为：NaOH 60% NaNO3 30% NaCL 10%），形成熔融的盐浴。

钢带通过盐浴浸渍，铁鳞上产生龟裂和鼓包。

然后钢带进入水洗槽冷却和冲洗，冲洗时产生的水蒸汽又使铁鳞发生物理性剥离，从而使下步酸洗容易进行。

这种方法所以适用于冷轧卷酸洗前予处理，还因为它能去除钢带表面上的油脂和其他污垢，使酸洗表面更均匀。

不锈钢热带退火酸洗工艺的现状与发展趋势摘要：不锈钢退火酸洗是不锈钢表面处理的重要方法，本文介绍了热轧不锈钢退火酸洗的主要生产方法，并对现有不锈钢退火酸洗工艺现状进行了简要介绍和分析，预判了未来不锈钢退火酸洗工艺发展的方向和趋势。

关键词：不锈钢；退火酸洗工艺；发展趋势热轧退火酸洗工序是不锈钢加工过程中必不可少的一个工序，也是决定不锈钢产品质量的关键环节。

热轧不锈钢卷通过退火酸洗，使其软化并去除表面氧化铁皮，不仅能够改善不锈钢的外观性能，而且能够提高表面质量和抗腐蚀的稳定性，从而使不锈钢发挥最大的耐腐蚀性，为冷轧提供高质量的No.1产品[1]。

一、热轧不锈钢退火工艺热轧后的不锈钢带硬度都较高并有碳化物析出，且热轧不锈钢带厚度通常在2mm以上，为进一步冷轧加工，必须进行退火处理，以便对钢带进行软化。

同时由于不锈钢种类众多，其退火方式也有很大区别。

1.1 不同类型不锈钢退火的目的对于马氏体不锈钢（400 系），退火的目的是将马氏体分解为铁素体基体上均匀分布着球状碳化物，以使钢变软[2]。

对于铁素体不锈钢（400 系），通常没有奥氏体至铁素体的转变，在高温和常温下都是铁素体组织。

因此这类钢的退火目的是使其被拉长的晶粒变为等轴晶粒和使马氏体分解为铁素体和颗粒状或球状碳化物，以达到软化的目的[3]。

对于奥氏体不锈钢（200、300 系），含有大量Mn、Ni 等奥氏体形成元素，且在常温下也是奥氏体组织。

奥氏体不锈钢经过热轧后将会析出一定量的碳化物，且组织的晶粒度也会因加工而变形。

这种钢的退火目的是为了使析出的碳化物在高温下固溶于奥氏体中，同时利用急冷的方式使固溶了碳的奥氏体保持到常温，并在退火过程中调整组织晶粒度，实现软化目的。

1.2 不锈钢热带退火炉的选择不锈钢热带退火炉主要有罩式炉和连续式退火炉两种，针对不同类型不锈钢，根据其退火目的和条件选择相应的炉型。

热轧后的马氏体不锈钢通过退火使马氏体分解为铁素体和球状碳化物，碳化物的析出、聚集、球化需要很长时间，因此这种钢的热轧卷通常选用罩式炉进行退火。

不锈钢生产工艺流程
不锈钢是一种重要的金属材料，在工业生产中广泛应用。

不锈钢生产工艺流程包括原材料准备、熔炼精炼、轧制加工、退火处理、表面处理等环节，下面将详细介绍每个环节的工艺流程。

首先是原材料准备。

不锈钢的原材料主要是铁矿石、铬铁合金、镍铁合金以及其他合金元素。

这些原材料需要经过破碎、筛分、洗选等工艺处理，获得合适的颗粒度和化学成分。

然后是熔炼精炼。

将原材料投入高炉中进行冶炼，通过高温熔融，使铁矿石中的铁元素与铬、镍等合金元素发生反应，形成不锈钢熔体。

随后，对熔体进行精炼处理，去除不良元素和氧化物，提高不锈钢的纯度和质量。

接下来是轧制加工。

将熔体倒入连铸机中，通过连铸工艺将熔体冷却成坯料，并剪断成指定长度。

然后，将坯料送入轧机中进行轧制，初轧过程中，通过热轧、中轧、精轧等多道工序，将坯料加工成具有一定尺寸和形状的不锈钢板带。

之后是退火处理。

通过对轧制后的不锈钢板带进行加热处理，使金属晶粒进行再结晶，改善织构和力学性能，同时消除内应力，提高板材的塑性和抗腐蚀性能。

最后是表面处理。

通过对不锈钢板带进行酸洗、电解抛光、镀锌等处理，去除表面的氧化皮、锈蚀和污染物，使不锈钢表面更加光滑、干净，增加不锈钢的美观性和耐腐蚀性。

以上即是一般不锈钢生产工艺流程的主要环节。

不锈钢的生产工艺流程非常复杂，需要多道工序的精细加工和处理，才能生产出高质量的不锈钢产品。

随着技术的不断进步和工艺的改进，不锈钢的生产工艺也在不断提高，为各行各业提供更多更好的不锈钢材料。
