不锈钢冷轧退火酸洗线生产工艺论文

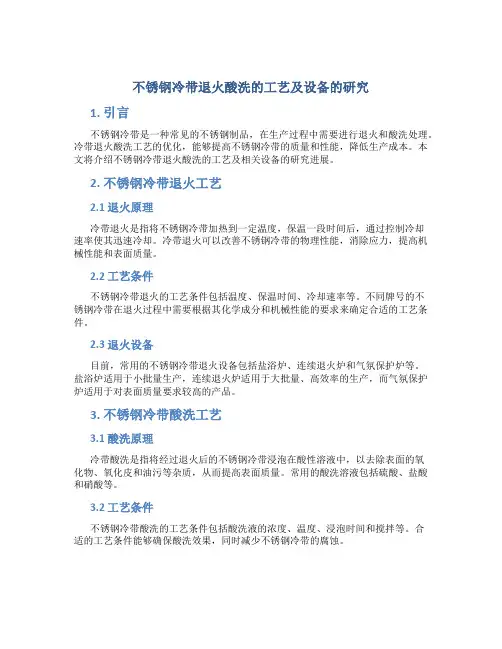

不锈钢冷带退火酸洗的工艺及设备研究不锈钢冷带退火酸洗是一种用于提高不锈钢冷带表面质量的工艺。

在不锈钢生产过程中，由于连铸、热轧、冷轧等工艺的影响，冷带表面存在一定的尺寸不规则性、表面粗糙、杂质和氧化物等缺陷。

通过不锈钢冷带退火酸洗工艺，可以消除这些缺陷，提高不锈钢冷带的表面平整度和表面光洁度，从而满足不同领域对不锈钢冷带高质量的要求。

一、不锈钢冷带退火工艺1.不锈钢冷带退火工艺的目的：消除冷带的残留应力、改善冷带的塑性、提高冷带的表面品质。

2.不锈钢冷带退火工艺流程：(1)热轧酸洗：将不锈钢冷带经过软化处理，并去除表面的氧化物和杂质。

这一步可以通过酸洗方式进行。

(2)冷轧：将酸洗后的冷带进行轧制，以得到所需的尺寸和厚度。

(3)冷带退火：将冷轧后的不锈钢冷带进行退火处理，消除残余应力，并提高冷带的塑性。

3.不锈钢冷带的退火工艺条件：(1)温度：不锈钢冷带退火温度一般在800-1050℃之间，具体的退火温度需要根据不同的材料和要求进行调整。

(2)保温时间：不锈钢冷带在退火炉中保温时间一般为10-60分钟，具体的保温时间需要根据不同的材料和要求进行调整。

(3)冷却方式：退火后的冷带一般通过空冷进行冷却，也可以采用水冷等其他方式进行冷却。

具体的冷却方式需要根据不同的材料和要求进行确定。

二、不锈钢冷带退火酸洗设备1.酸洗设备：酸洗工艺中，主要使用酸洗槽来进行酸洗处理。

酸洗槽通常采用不锈钢材质制作，能够耐受强酸的腐蚀。

2.退火设备：不锈钢冷带的退火通常使用退火炉进行处理。

退火炉可分为多种类型，主要包括箱式退火炉、辊道退火炉和连续退火炉等。

具体的选择需要根据生产线的工艺要求和产能来确定。

3.辅助设备：酸洗和退火过程中，可能还需要使用一些辅助设备，例如循环泵、过滤器、脱脂机等，以实现酸液的循环和净化，提高工艺效率。

总结：不锈钢冷带退火酸洗工艺与设备研究，旨在提高不锈钢冷带的表面品质和塑性。

通过合理的工艺条件和适当的设备配置，可以实现不锈钢冷带的优化处理，满足不同领域对不锈钢冷带高质量的要求。

退火酸洗（一）冷轧不锈钢的酸洗酸洗是冷轧不锈钢的必经工序。

现代化宽带不锈钢生产都是将退火与酸洗设在同一机组连续作业，称之为连续退火酸洗机组，如AP （H）、AP（C）等。

1、酸洗的目的酸洗的目的是去掉热轧及退火过程中在钢带表面形成的铁鳞，即氧化层。

除此之外，酸洗另一个目的是对不锈钢表面进行钝化处理，提高钢板耐蚀性。

冷轧成品的酸洗尤为重要。

不过，由于不锈钢的铁鳞中含有与基体结合更为紧密的氧化铬，造成酸洗困难。

因此，为提高酸洗效果，必须在酸洗之前进行破鳞处理（简称预处理）。

2、酸洗前的预处理酸洗前预处理有两种方式：一是机械破鳞，通常用于热轧卷，这种处理方法主要有2种：一种是喷丸机处理；另一种是破鳞辊处理。

二是化学方法，通常用于冷轧卷。

喷丸处理是利用压力和离心力使很小的钢丸以很高速度喷射在运行带钢的表面进行除鳞。

喷丸机的基本结构和原理是：丸粒通过料斗和导筒送入叶轮装置，从正反两面喷射，喷射后流入下部的丸粒再通过螺旋桨、斗式提升机等循环装置送到机体上部，用分离器将氧化皮和碎丸分离出来，然后将可用钢丸再送回叶轮装置循环使用。

喷丸处理能力主要由叶轮装置的输出功率，投射量和投射速度决定，它是喷丸机最重要的技术指标。

破鳞辊处理是利用一组辊子（包括前后夹送辊、破鳞辊、矫直辊等）使钢带呈“S”形反复弯曲，使带钢表面上的铁鳞龟裂，以便易于剥落。

这种方法不会损伤热轧卷的表面，这种方法可代替喷丸处理或与喷丸处理组合使用，并且能改善带钢板形。

化学方法处理（盐浴法）也称碱洗法。

这种方法的特点是：在酸洗槽前设置碱槽和水洗槽，碱槽中装入NaOH 及氧化剂等盐类（例如某厂采用的成分配比为：NaOH 60% NaNO3 30% NaCL 10%），形成熔融的盐浴。

钢带通过盐浴浸渍，铁鳞上产生龟裂和鼓包。

然后钢带进入水洗槽冷却和冲洗，冲洗时产生的水蒸汽又使铁鳞发生物理性剥离，从而使下步酸洗容易进行。

这种方法所以适用于冷轧卷酸洗前予处理，还因为它能去除钢带表面上的油脂和其他污垢，使酸洗表面更均匀。

不锈钢自动化酸洗线分析摘要：新世纪以来，人民生活的继续，民族的开展逐渐离开不锈钢的运用。

不锈钢因其本身的特质与良好品质，也越发得到人们的重视而被广泛利用，但同时它本身在产生时发生的酸洗会伴随着较多负面影响。

因此本论文主要针对于不锈钢酸洗线产生的问题，以及对于现代自动化酸洗线技术运用的解决方式有什么作用进行进一步的探析。

关键词：不锈钢;自动化;酸洗;探析当今不锈钢因其具有加工性强、外形美观大方、重量轻便以及抗腐蚀性强等优点，让对其的运用涉及到社会生活的方方面面，大到国家航空、化工、石化等小到家庭装修、食物保鲜的应用。

因此不难看出，它本身的开展前景广阔，在社会开展的各个领域中发挥着积极作用。

但由于它在生产时酸洗会伴有一系列的副反应，如环境污染大、工作效率低、产品質量不高等问题的产生。

所以工作者们一直竭力致力于为不锈钢能更科学、更环卫探索新的酸洗方法，这助力了自动化酸洗线方法的产生，以开拓不锈钢更好的开展。

一、酸洗情况的分析与存在的缺陷问题1、我国酸洗技术情况的分析虽然我国钢铁企业起步不晚甚至早于许多国家，但由于我国早期无不锈钢酸洗经验，导致我国的不锈钢产业开展缓慢，工业水平也较为落后，酸洗技术运用的不成熟。

目前虽有较大的提升，我国根本实现酸洗自动化的改造，并且越来越重视对酸洗后废弃物的有效处理，但任然有许多不锈钢生产企业不同于兴旺国家使用盐酸为主的缓蚀剂而是以硫酸为主的缓蚀剂，这不仅造成钢铁等原材料的浪费与提高生产量的限制，酸化后产生的废弃物破坏环境。

且由于后期的操作任使用人工流水线来工作，由于酸化对工作环境产生较大的负面影响，所以这也对工人的生命平安造成隐患。

所以我国目前不锈钢的质量与开展水平任然存在较多的缺乏，使其与其它国家同类产品相比缺乏的不止是竞争力，还有工艺水平的落后，这使我国酸洗技术的开展更加迫在眉睫。

2、传统不锈钢酸洗极其危害由于不锈钢主要是由铁、铭、镍构成，注定其与生俱来就会产生氧化作用。

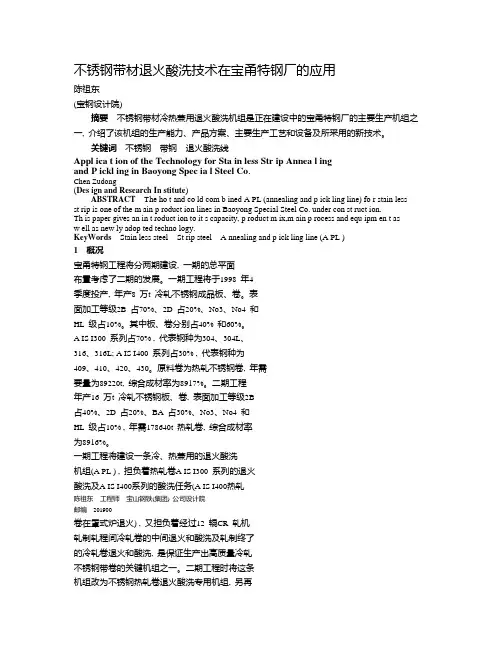

不锈钢带材退火酸洗技术在宝甬特钢厂的应用陈祖东(宝钢设计院)摘要不锈钢带材冷热兼用退火酸洗机组是正在建设中的宝甬特钢厂的主要生产机组之一, 介绍了该机组的生产能力、产品方案、主要生产工艺和设备及所采用的新技术。

关键词不锈钢带钢退火酸洗线Appl ica t ion of the Technology for Sta in less Str ip Annea l ingand P ickl ing in Baoyong Spec ia l Steel Co.Chen Zudong(Des ign and Research In stitute)ABSTRACT The ho t and co ld com b ined A PL (annealing and p ick ling line) fo r stain less st rip is one of the m ain p roduct ion lines in Baoyong Special Steel Co. under con st ruct ion.Th is paper gives an in t roduct ion to it s capacity, p roduct m ix,m ain p rocess and equ ipm en t asw ell as new ly adop ted techno logy.KeyWords Stain less steel St rip steel A nnealing and p ick ling line (A PL )1概况宝甬特钢工程将分两期建设, 一期的总平面布置考虑了二期的发展。

一期工程将于1998 年4季度投产, 年产8 万t 冷轧不锈钢成品板、卷。

表面加工等级2B 占70%、2D 占20%、No3、No4 和HL 级占10%。

其中板、卷分别占40% 和60%。

A IS I300 系列占70% , 代表钢种为304、304L、316、316L; A IS I400 系列占30% , 代表钢种为409、410、420、430。

冷轧生产线退火工艺本文档旨在介绍冷轧生产线的退火工艺，以帮助读者了解和掌握该工艺的基本原理和操作流程。

2.1 原料准备在退火工艺开始之前，需要对原料进行准备。

原料包括待退火的冷轧钢板、保护气体、冷却介质等。

这些原料的准备对于保证退火工艺的稳定性和产品质量至关重要。

2.2 加热加热是冷轧生产线退火工艺的关键步骤之一。

通过加热将冷轧钢板的温度升高至一定程度，以促进晶粒生长和内部应力的消除。

2.3 保温保温是在加热后将钢板保持在一定温度区间内的过程，在该温度区间内进行足够的时间，使得钢板的温度达到均匀稳定，并使晶粒生长得以完成。

2.4 冷却冷却是将钢板从退火温度迅速冷却至室温的过程。

冷却方式可以采用空冷、水冷、盐浴冷却等不同方式，具体的冷却方式需要根据产品需求和工艺要求进行选择。

2.5 质量检验退火后的钢板需要进行质量检验，包括外观质量检验、力学性能测试、化学成分分析等。

通过质量检验，可以确保产品符合相关标准和要求。

3.1 加热温度控制加热温度的控制对于退火工艺的成功至关重要。

需要根据不同钢种和产品要求确定适当的加热温度范围，并确保在加热过程中温度的均匀性和稳定性。

3.2 保温时间控制保温时间的控制也是冷轧生产线退火工艺的重要因素之一。

保温时间过短可能导致晶粒生长不完全，从而影响产品的性能；而保温时间过长则可能造成能源浪费和生产效率的降低。

3.3 冷却方式选择根据产品需求和工艺要求，选择合适的冷却方式对于保证产品质量具有重要意义。

不同冷却方式会对钢板的组织结构和性能产生不同的影响，需要进行合理选择和控制。

在进行冷轧生产线退火工艺时，必须严格按照相关安全规范操作，做好安全防护措施。

确保相关设备的运行安全，预防事故的发生，保障工人的人身安全。

冷轧生产线退火工艺是冷轧钢板制造过程中不可或缺的环节。

通过合理的工艺参数控制和操作流程控制，可以获得符合要求的产品。

在实际操作中，需要根据不同产品的要求和工艺特点进行灵活调整和改进，以提高产品质量和生产效率。

冷轧机退火酸洗工艺流程英文回答：Cold rolling is a process used to reduce the thickness and improve the surface finish of steel or other metal sheets. After the cold rolling process, the material may undergo an annealing and pickling process to furtherimprove its properties. This process is known as annealing and pickling, or acid pickling.The annealing process involves heating the material toa specific temperature and then slowly cooling it down.This helps to relieve the internal stresses and improve the material's ductility. Annealing can be done in various ways, such as batch annealing or continuous annealing. In batch annealing, the material is placed in a furnace and heatedto the desired temperature. It is then allowed to cool down slowly in the furnace. Continuous annealing, on the other hand, involves passing the material through a series of heated chambers, where it is heated and cooled down in acontrolled manner.After annealing, the material is pickled to remove any scale or impurities on the surface. Pickling is typically done by immersing the material in an acid bath, such as hydrochloric acid or sulfuric acid. The acid reacts withthe scale and impurities, dissolving them and leavingbehind a clean surface. The pickling process also helps to improve the material's corrosion resistance.Once the material has been pickled, it is rinsed with water to remove any remaining acid. It is then dried andcan be further processed or used as is.中文回答：冷轧是一种用于减小钢材或其他金属板材厚度并改善表面光洁度的工艺。

冷轧生产线酸洗工艺1. 引言冷轧生产线酸洗工艺是冷轧钢板制造过程中的关键工序之一。

通过酸洗工艺，可以去除钢板表面的氧化铁皮、锈垢、油脂等杂质，使钢板表面得到清洁，并为后续工序如镀锌、涂层等提供良好的基础。

本文将介绍冷轧生产线酸洗工艺的流程、主要设备和注意事项。

2. 工艺流程冷轧生产线酸洗工艺的主要流程包括酸洗槽预热、酸洗、清洗及干燥等步骤。

以下是具体的工艺流程：2.1 酸洗槽预热酸洗槽预热是为了提高酸洗效果和工艺稳定性。

通常情况下，酸洗槽预热温度在50℃以上，预热时间约为30分钟。

预热过程中，要注意控制预热温度和时间，避免过热或过长时间的预热导致设备损坏或酸液质量下降。

2.2 酸洗酸洗是将冷轧钢板放入酸洗槽中进行酸洗处理的步骤。

酸洗槽通常采用稀硫酸、稀盐酸或稀硫酸和盐酸的混合酸作为酸洗液。

酸洗液中的酸性成分能够与钢板上的杂质发生化学反应，溶解并去除杂质。

在酸洗过程中，要注意控制酸洗液的温度、浓度和酸洗时间。

一般来说，酸洗温度在40℃到60℃之间，酸洗时间约为1到3分钟。

过高的温度和浓度可能会造成钢板表面的腐蚀，而过短的酸洗时间可能无法完全去除钢板表面的杂质。

2.3 清洗清洗是在酸洗后将钢板从酸洗槽中取出，经过清洗过程去除酸洗液残留和酸洗后产生的固体杂质。

清洗通常使用水进行，可以通过喷淋或浸泡的方式进行清洗，以确保酸洗液和固体杂质彻底去除。

在清洗过程中，要注意控制清洗水的流量、温度和清洗时间。

适当的水流量有助于冲刷掉酸洗液和固体杂质，而过高的温度和过长的清洗时间可能会对钢板表面造成损伤。

2.4 干燥干燥是将清洗后的钢板进行烘干的步骤，以防止钢板表面的水分引起锈蚀。

通常采用热风或热轧过程中的余热进行干燥。

干燥温度和时间要根据钢板厚度和材质的不同进行调整，以确保钢板表面干燥均匀。

3. 主要设备冷轧生产线酸洗工艺中的主要设备包括酸洗槽、清洗设备和干燥设备。

以下是这些设备的主要功能：3.1 酸洗槽酸洗槽可以用于储存和加热酸洗液，起到预热和酸洗钢板的作用。

不锈钢带材退火酸洗技术及应用本文介绍某厂扩建热轧带钢的连续退火酸洗生产线的主要设备,结构特性及工艺特点。

退火酸洗线工艺流程该生产线的工艺流程为:上卷→开卷→卷纸→夹送校直→入口剪切→焊接→退火炉→喷水急冷→烘干→破鳞→喷丸→酸洗→预清洗→硫酸酸洗→刷洗→1#混酸酸洗→刷洗→2#、3#混酸酸洗→刷洗→清洗→干燥→平整→带钢检查→出口剪切→卷取→垫纸→打捆→称重。

该退火酸洗机组还配有一条钢卷准备线和钢卷的研磨线(CGL,coilgrindingline)。

钢卷准备线的工艺流程为:入口送卷鞍座→送卷小车→开卷→夹送平整→入口剪切→侧导装置→纠偏装置→侧导和张紧装置→圆盘剪和侧边剪→出口剪切→侧导装置→张紧装置→卷取→垫纸→打捆→称重。

钢卷研磨线的工艺流程为:入口送卷鞍座→送卷小车→开卷机→卷纸→夹送平整→入口剪切→侧导装置→焊接→研磨→出口剪切→卷取→垫纸→打捆→称重。

图生产配置及成品率示意图生产线的特点该生产线综合了不锈钢带材生产领域先进的退火酸洗技术及设备,以保证生产顺畅、合理、高效。

1 ：入口、出口段入口段有两台开卷机,为了准备适合于焊接操作的带卷头、尾部,每台开卷机本身带有完整的送料、矫直和剪切设备。

1#、2#开卷机采用单头4瓣式涨缩卷筒开卷机,卷筒胀缩范围540～620mm,面宽近1700mm,开卷速度最大可达160m/min,采用液压系统自动对中,采用矢量控制200kW交流电机减速机的驱动,钢带压下辊由双向液压缸驱动,压辊旋转由液压马达驱动。

与开卷机配套的卷纸机由交流电机减速机驱动,采用双锥头形式,调节电机转速可调节卷纸张力。

焊机是采用MIG焊接工艺的剪切弧型设备。

该机器包括一台固定剪和横向夹持器,在剪切操作之前夹住两个尾部,直到焊接周期完成后再将轧件松开,这就保证尾部稳定、可靠地对齐。

新型焊机操作简单功能齐备,焊接带厚:2.0～6.0mm,最大宽度达1350mm,焊接速度在0.2～40m/min。
