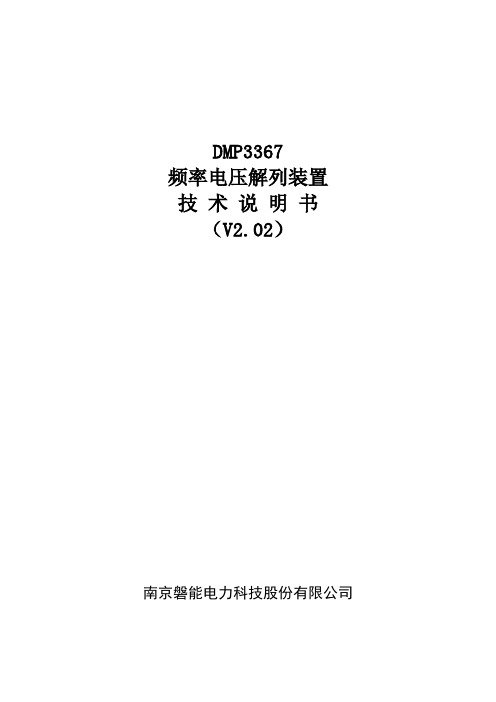

DMP-3367频率电压控制说明书
DMP3367频率电压解列装置技术说明书（V2.02）南京磐能电力科技股份有限公司目录1 概述 (2)1.1 适用范围 (2)1.2 基本配置 (2)1.3 DMP3300系列频率电压解列装置功能一览表 (3)2 技术参数 (3)2.1额定参数 (3)2.2 主要技术性能 (3)2.3测量系统及遥信精度 (4)3装置的工作原理 (4)3.1低频解列 (4)3.2低压解列 (5)3.3高频解列 (5)3.4高压解列 (6)3.5失步解列 (6)3.6 PT、CT断线告警 (10)3.6.1 母线PT断线告警 (10)3.6.2 CT断线告警 (10)3.7辅助功能 (11)4装置定值整定及开孔图 (12)4.1装置的安装开孔图 (12)4.2 DMP3367频率电压紧急控制装置定值说明 (12)4.2.1定值清单 (12)5 整定说明 (14)6调试大纲 (16)6.1调试注意事项 (16)6.2装置通电前检查 (16)6.3绝缘检查 (17)6.4上电检查 (17)6.5采样精度检查 (17)6.6开关量输入检查 (17)6.7继电器接点校验 (17)6.8定值校验 (17)6.9跳合闸电流保持试验 (17)7订货须知 (17)1 概述1.1 适用范围DMP3367频率电压解列装置主要用于110kV以下电压等级的负荷侧或小电源侧的低频、低压、高频、高压解列，可同时保护2条支路。
可集中组屏，也可分散安装于开关柜。
1.2 基本配置1）保护功能a)低频解列，带欠流闭锁、滑差闭锁功能b)低压解列，带加速解列、滑差闭锁功能c)高频解列，带滑差闭锁功能d)高压解列，带滑差闭锁功能e)Ⅰ线PT断线告警f)Ⅰ线CT断线告警g)Ⅱ线PT断线告警h)Ⅱ线CT断线告警2）测控功能a)16路遥信开入采集、装置遥信变位、事故遥信b)Ia1、Ib1、Ic1、Uab1、Ubc1、Fre(Ⅰ母线)、Ia2、Ib2、Ic2、Uab2、Ubc2、Fre(Ⅱ母线)c)开关事故分合次数统计及事件SOE等d)谐波分析（可选配）3）其他功能a)装置描述的远方查看；b)装置参数的远方查看；c)8套定值，保护定值、区号的远方查看、修改功能；d)保护功能软压板状态的远方查看、投退；e)装置保护开入状态的远方查看；f)装置运行状态（包括保护动作元件的状态和装置的自检信息）的远方查看；g)虚遥信、虚遥测、虚拟事件对点功能，方便工程调试h)远方对装置实现信号复归；i)故障录波功能，16套标准COMTRADE格式波形；j)4-20mA输出功能；k)打印功能，包括定值、事件和录波打印。
DMP3315母联保护说明书
d)积分电度，包括正向有功、正向无功、反向有功、反向无功
e)开关事故分合次数统计及事件SOE等
f)谐波分析（可选配）
3）其他功能
a)装置描述的远方查看；
b)装置参数的远方查看；
c)8套定值，保护定值、区号的远方查看、修改功能；
d)保护功能软压板状态的远方查看、投退；
e)装置保护开入状态的远方查看；
f)装置运行状态（包括保护动作元件的状态和装置的自检信息）的远方查看；
当投入“投过流起动母联失灵”控制字时，三段定时限过流保护或零序过流保护也可以起动母联失灵保护。
当投入“投外部启动母联失灵”控制字并将外部启动母联失灵的开入接点接至本装置的母联失灵起动接点时，可以通过外部保护启动本装置的母联失灵保护。如果希望通过外部保护启动母联失灵保护时不要电流判据，只需退出“外部启动失灵保护判电流”即可。
3.
采集控制回路的开关合位、跳位位置。当监测到开关合位和跳位均为0时，判断为控制回路断线，主动显示“控制回路断线”的信息，点亮面板告警指示灯，同时发出告警中央信号。控制回路断线监测延时定值通过对开入量参数整定，建议整定1.00s。
3.
当开入“弹簧未储能”有高电平输入，并经过延时确定后，装置主动显示“弹簧未储能”的信息，点亮面板告警指示灯，同时发出告警中央信号。弹簧未储能监测延时定值可以通过对开入量参数整定，建议整定8.00s。
2)遥信：事故总信号、一个断路器位置（双位置遥信），七个开关遥信，检修状态、闭锁重合闸
3)积分电度：正向有功电度、正向无功电度、反向有功电度、反向无功电度
4)遥控：遥跳、遥合
1)自带操作回路
2)故障录波
3)GPS对时
4)控母断线检测
5)弹簧未储能检测
6)4-20mA直流电流输出功能
e)开关事故分合次数统计及事件SOE等
f)谐波分析（可选配）
3）其他功能
a)装置描述的远方查看；
b)装置参数的远方查看；
c)8套定值，保护定值、区号的远方查看、修改功能；
d)保护功能软压板状态的远方查看、投退；
e)装置保护开入状态的远方查看；
f)装置运行状态（包括保护动作元件的状态和装置的自检信息）的远方查看；
当投入“投过流起动母联失灵”控制字时，三段定时限过流保护或零序过流保护也可以起动母联失灵保护。
当投入“投外部启动母联失灵”控制字并将外部启动母联失灵的开入接点接至本装置的母联失灵起动接点时，可以通过外部保护启动本装置的母联失灵保护。如果希望通过外部保护启动母联失灵保护时不要电流判据，只需退出“外部启动失灵保护判电流”即可。
3.
采集控制回路的开关合位、跳位位置。当监测到开关合位和跳位均为0时，判断为控制回路断线，主动显示“控制回路断线”的信息，点亮面板告警指示灯，同时发出告警中央信号。控制回路断线监测延时定值通过对开入量参数整定，建议整定1.00s。
3.
当开入“弹簧未储能”有高电平输入，并经过延时确定后，装置主动显示“弹簧未储能”的信息，点亮面板告警指示灯，同时发出告警中央信号。弹簧未储能监测延时定值可以通过对开入量参数整定，建议整定8.00s。
2)遥信：事故总信号、一个断路器位置（双位置遥信），七个开关遥信，检修状态、闭锁重合闸
3)积分电度：正向有功电度、正向无功电度、反向有功电度、反向无功电度
4)遥控：遥跳、遥合
1)自带操作回路
2)故障录波
3)GPS对时
4)控母断线检测
5)弹簧未储能检测
6)4-20mA直流电流输出功能
南京磐能保护装置定值清样
关于明确南京磐能电力科技股份有限公司在张家港地区110kV及以下变电站保护装置型号及软件版本的要求为加强继电保护专业管理，规范我公司调度管辖范围内继电保护装置型号，加强软件版本管理，有利于及时执行上级公司制定的各类反事故措施，现针对南京磐能电力科技股份有限公司（原南京力导）在我公司调度管辖范围内应用的继电保护装置型号及软件版本作出如下规定：自即日起南京磐能电力科技股份有限公司在张家港地区110kV 及以下变电站保护装置必须采用以下型号：1、进线、母联保护统一采用DMP3313。
2、馈线、配电变压器保护统一采用DMP3316。
3、电容器保护统一采用DMP3331。
4、电动机保护统一采用DMP3371或DMP3373（差动）。
5、光纤纵差保护统一采用DMP3317。
6、备自投装置统一采用DMP3361。
7、主变差动保护采用DMP3320、后备保护采用DMP3324。
8、具体定值清单见附件一。
张家港市供电公司南京磐能电力科技股份有限公司2011-3-31附件一：DMP3300型保护装置定值清单、保护版本1、DMP3313定值清单（进线、母联保护）DMP3313保护版本：DSP程序版本：MCU程序版本名称：DMP3310-DSP 名称：DMP3300-MCU版本：V2.00 版本：V2.00日期：2010-12-06 日期：2010-12-06CRC：756AA3CAH CRC：60401B0EH2、DMP3316定值清单（配电变压器保护）DMP3316保护版本：DSP程序版本：MCU程序版本名称：DMP3310-DSP 名称：DMP3300-MCU 版本：V2.00 版本：V2.00日期：2010-12-06 日期：2010-12-06 CRC：756AA3CAH CRC：60401B0EH3、DMP3331定值清单(电容器保护)DMP3331保护版本：DSP程序版本：MCU程序版本名称：DMP3310-DSP 名称：DMP3300-MCU 版本：V2.00 版本：V2.00日期：2010-12-06 日期：2010-12-06 CRC：756AA3CAH CRC：60401B0EH4、DMP3371/ DMP3373（差动）定值清单(电动机保护) 4.1 DMP3371定值清单(电动机保护)DMP3371保护版本：DSP程序版本：MCU程序版本名称：DMP3370-DSP 名称：DMP3300-MCU 版本：V2.00 版本：V2.00日期：2010-12-06 日期：2010-12-06 CRC：2E449817H CRC：60401B0EH4.2 DMP3373（差动）定值清单(电动机保护)DMP3373保护版本：DSP程序版本：MCU程序版本名称：DMP3370-DSP 名称：DMP3300-MCU 版本：V2.00 版本：V2.00日期：2010-12-06 日期：2010-12-06 CRC：2E449817H CRC：60401B0EH5、DMP3317定值清单（光纤纵差保护）DMP3317保护版本：DSP程序版本：MCU程序版本名称：DMP3310-DSP 名称：DMP3300-MCU 版本：V2.00 版本：V2.00日期：2010-12-06 日期：2010-12-06 CRC：CDD706B1H CRC：60401B0EH6、DMP3361定值清单（备用电源自动投入装置）DMP3361保护版本：DSP程序版本：MCU程序版本名称：DMP3310-DSP 名称：DMP3300-MCU版本：V2.00 版本：V2.00日期：2010-12-06 日期：2010-12-06CRC：18B74748H CRC：60401B0EH7、主变差动、后备保护定值清单7.1 DMP3320定值清单(变压器差动保护)系统参数设置在“保护设置--系统设置”菜单中将下表中的主变容量、各侧额定电压和CT变比、变压器一次接线方式和二次侧是否为全星形接线请按照实际情况进行设置，保护整定清单定值说明：系统参数中变压器接线型式的设置，当变压器各侧CT二次回路均Y接时，按照变压器的实际绕组接线型式整定该值，软件可以实现差流的相位自动补偿。
DMP3300系列变压器保护说明书
h)远方对装置实现信号复归；
i)故障录波功能，16套标准COMTRADE格式波形；
j)4-20mA直流电流输出；（选配功能，订货需注明）
k)打印功能，包括定值、事件和录波打印。（选配功能，订货需注明）
1.3 DMP3300系列变压器保护装置功能一览表
装置型号
（适应范围）
保护功能
测控功能
辅助功能
DMP3320
1)差动速断
2)二次谐波制动的比率差动保护
3)CT断线闭锁比率差动（可投退）
4)差流告警
5)两段三时限过流保护
1)遥测：无
2)遥信：事故总信号、，检修状态
3)积分电度：无
4)遥控：遥跳、遥合
1)故障录波
2)GPS对时
3)非电量信号和跳闸
4)打印功能
DMP3323
（适用于三圈或两圈小电流接地或不接地侧变压器后备保护）
iii.差流大于1.2倍Ie
以上条件均不满足时，延时4S报“CT断线告警”；“CT断线闭锁比例差动”控制字为ON时，比率差动元件动作后CT断线会瞬时闭锁比例差动保护,记录事件“CT断线闭锁比率差动”，Ie为I侧额定电流。
3.
图3差流越限告警逻辑框图
3.
三段复压过流保护均带有方向闭锁功能，并可投退。当线电压均小于10V时，电压取故障前的记忆电压；当PT断线后，方向元件退出，为无方向的电流保护。方向元件采用90°接线，按相启动。提供两种方向元件，可以通过投退的方式选择。
1)三段三时限复合电压过流保护（带方向、负序电压闭锁、低电压闭锁）
2)PT断线退电流保护
3)母线绝缘监视
4)过流启动风冷
5)过载闭锁有载调压
6)过负荷告警和跳闸
7)CT断线（测量、保护）
i)故障录波功能，16套标准COMTRADE格式波形；
j)4-20mA直流电流输出；（选配功能，订货需注明）
k)打印功能，包括定值、事件和录波打印。（选配功能，订货需注明）
1.3 DMP3300系列变压器保护装置功能一览表
装置型号
（适应范围）
保护功能
测控功能
辅助功能
DMP3320
1)差动速断
2)二次谐波制动的比率差动保护
3)CT断线闭锁比率差动（可投退）
4)差流告警
5)两段三时限过流保护
1)遥测：无
2)遥信：事故总信号、，检修状态
3)积分电度：无
4)遥控：遥跳、遥合
1)故障录波
2)GPS对时
3)非电量信号和跳闸
4)打印功能
DMP3323
（适用于三圈或两圈小电流接地或不接地侧变压器后备保护）
iii.差流大于1.2倍Ie
以上条件均不满足时，延时4S报“CT断线告警”；“CT断线闭锁比例差动”控制字为ON时，比率差动元件动作后CT断线会瞬时闭锁比例差动保护,记录事件“CT断线闭锁比率差动”，Ie为I侧额定电流。
3.
图3差流越限告警逻辑框图
3.
三段复压过流保护均带有方向闭锁功能，并可投退。当线电压均小于10V时，电压取故障前的记忆电压；当PT断线后，方向元件退出，为无方向的电流保护。方向元件采用90°接线，按相启动。提供两种方向元件，可以通过投退的方式选择。
1)三段三时限复合电压过流保护（带方向、负序电压闭锁、低电压闭锁）
2)PT断线退电流保护
3)母线绝缘监视
4)过流启动风冷
5)过载闭锁有载调压
6)过负荷告警和跳闸
7)CT断线（测量、保护）

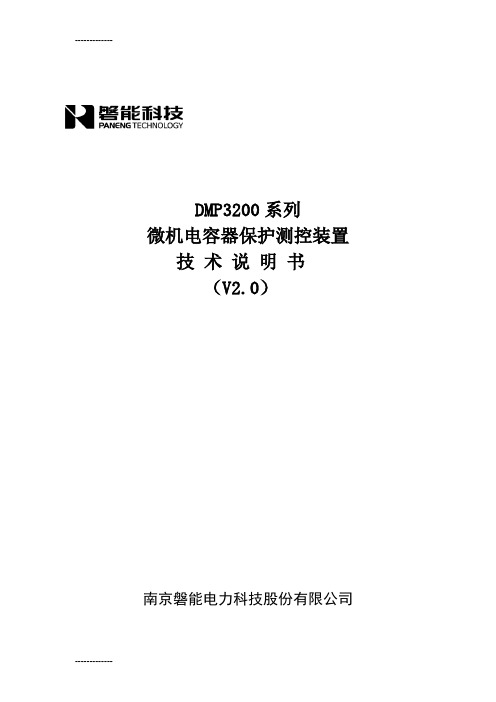

[整理]DMP3200系列电容器保护说明书.
![[整理]DMP3200系列电容器保护说明书.](https://img.taocdn.com/s1/m/f0fb6467581b6bd97f19ea85.png)
DMP3200系列微机电容器保护测控装置技术说明书（V2.0）南京磐能电力科技股份有限公司目录1概述 (1)1.1 适用范围 (1)1.2 基本配置 (1)1.3 DMP3200系列电容器保护装置功能一览表 (3)2技术参数 (4)3装置的工作原理 (6)3.1三段定时限过流保护 (6)3.2过电压保护 (6)3.3母线失压保护 (6)3.4不平衡电压保护 (7)3.5不平衡电流保护 (7)3.6小电流接地选线 (7)3.7 PT、CT断线告警 (8)3.8辅助功能 (9)4装置定值整定及接线原理图、端子图 (10)4.1装置的安装开孔图 (10)4.2 DMP3231电容器保护测控装置 (11)4.2.1装置背板端子图及原理接线图 (11)4.2.2定值清单 (16)4.3 DMP3232电容器保护测控装置 (17)4.3.1装置背板端子图及原理接线图 (17)4.3.2定值清单 (22)4.4 DMP3233电容器保护测控装置 (23)4.4.1装置背板端子图及原理接线图 (23)4.4.2定值清单 (28)5整定说明 (29)6调试大纲 (30)6.1调试注意事项 (30)6.2装置通电前检查 (30)6.3绝缘检查 (30)6.4上电检查 (30)6.5采样精度检查 (30)6.6开关量输入检查 (31)6.7继电器接点校验 (31)6.8定值校验 (31)6.9跳合闸电流保持试验 (31)7订货须知 (31)1 概述1.1 适用范围DMP3200系列电容器保护及测控装置包括DMP3231、DMP3232、DMP3233等装置，适用于10kV及以下电压等级系统中电容器的保护测控。
可集中组屏，也可分散安装于开关柜。
1.2 基本配置1）保护及自动化功能a)定时限过流保护（速断、限时电流速断、过流）b)过电压保护c)低电压保护d)不平衡电压保护e)不平衡电流保护f)小电流接地选线保护g)CT饱和检测、识别h)母线PT断线、CT断线告警2）测控功能a)16路遥信开入采集、装置遥信变位、事故遥信b)正常断路器遥控分合、小电流接地探测遥控分合c)Uab、Ubc、Uca、U0、3I0、Iam、Ibm、Icm、Q等模拟量的遥测d)积分电度，包括正向有功、正向无功、反向有功、反向无功e)开关事故分合次数统计及事件SOE等f)谐波分析（可选配）3）其他功能a)装置描述的远方查看；b)装置参数的远方查看；c)8套定值，保护定值、区号的远方查看、修改功能；d)保护功能软压板状态的远方查看、投退；e)装置保护开入状态的远方查看；f)装置运行状态（包括保护动作元件的状态和装置的自检信息）的远方查看；g)虚遥信、虚遥测、虚拟事件对点功能，方便工程调试h)远方对装置实现信号复归；i)支持数据录波功能，并实时备份到远动主机或监控系统，记录最新64组录波数据。
DMP3315保护测控装置说明书
6.7继电器接点校验
配置有跳闸出口、合闸回路监测应带模拟断路器作一次合闸传动和一次跳闸传动并确认断路器正确动作。
6.8定值校验
装置的保护功能及动作逻辑已经多次动模考验、型式试验及其它测试。现场调试仅需校验定值即可。
6.9跳合闸电流保持试验
将装置操作回路接模拟断路器，检查跳、合闸电流及位置继电器动作正确。
3)检查电源插件、交流插件的额定参数，继电器插件的跳闸电流及合闸电流等满足实际系统的要求。
4)硬件跳线检查。
根据整定要求，对硬件进行设置和检查。
6.3绝缘检查
将装置各端子并联（通信端子可不作绝缘试验），用500V摇表按插件分别对地摇绝缘绝缘电阻应大于20M。
6.4上电检查
通电初步检验是指装置在上电以后各部分的工作状况是否正常。主要包括装置的通电自检、键盘功能的检验、软件版本和程序校验码的核查以及时钟的整定与校核。按定值单输入各组定值到相应的定值区然后把定值区切换成运行定值区。
23)端子F8～F11 为两组压板，分别为一组跳闸压板和一组合闸压板。
24)端子F12为手动跳闸输入，此输入影响合后位置。
25)端子F13为手动合闸输入，此输入影响合后位置。
26)端子F14为遥控电源正。
27)端子F15～F16 为一组合后位置输出接点。
28)装置电源板下方设有一串口，若要打印功能，需在此配置打印模块T232。
3)端子A22 为接地端子。
4)端子K2～K3 为RS485串口，对应程序设定的485口1。
5)端子K5～K6为RS485串口，对应程序设定的485口2。
6)端子K1、K4为RS485地，用于外接485通讯口的屏蔽线。
7)端子P1～P2为保护用直流电源正负端子，P3 为电源地。
配置有跳闸出口、合闸回路监测应带模拟断路器作一次合闸传动和一次跳闸传动并确认断路器正确动作。
6.8定值校验
装置的保护功能及动作逻辑已经多次动模考验、型式试验及其它测试。现场调试仅需校验定值即可。
6.9跳合闸电流保持试验
将装置操作回路接模拟断路器，检查跳、合闸电流及位置继电器动作正确。
3)检查电源插件、交流插件的额定参数，继电器插件的跳闸电流及合闸电流等满足实际系统的要求。
4)硬件跳线检查。
根据整定要求，对硬件进行设置和检查。
6.3绝缘检查
将装置各端子并联（通信端子可不作绝缘试验），用500V摇表按插件分别对地摇绝缘绝缘电阻应大于20M。
6.4上电检查
通电初步检验是指装置在上电以后各部分的工作状况是否正常。主要包括装置的通电自检、键盘功能的检验、软件版本和程序校验码的核查以及时钟的整定与校核。按定值单输入各组定值到相应的定值区然后把定值区切换成运行定值区。
23)端子F8～F11 为两组压板，分别为一组跳闸压板和一组合闸压板。
24)端子F12为手动跳闸输入，此输入影响合后位置。
25)端子F13为手动合闸输入，此输入影响合后位置。
26)端子F14为遥控电源正。
27)端子F15～F16 为一组合后位置输出接点。
28)装置电源板下方设有一串口，若要打印功能，需在此配置打印模块T232。
3)端子A22 为接地端子。
4)端子K2～K3 为RS485串口，对应程序设定的485口1。
5)端子K5～K6为RS485串口，对应程序设定的485口2。
6)端子K1、K4为RS485地，用于外接485通讯口的屏蔽线。
7)端子P1～P2为保护用直流电源正负端子，P3 为电源地。
DMP-3323 AC-G S变压器后备保护测控装置说明书
目 录
目 录................................................................................................ I 1 概述.............................................................................................. 1 1.1 适用范围.................................................................................. 1 1.2 基本功能.................................................................................. 1 1.3 保护装置功能一览表.............................................................. 1 2 技术参数...................................................................................... 2 2.1 额定参数................................................................................... 2 2.2 主要技术性能........................................................................... 2 2.3 测量系统及遥信精度............................................................... 3 3 装置的工作原理.......................................................................... 3 3.1 复合电压闭锁方向过流保护.................................................. 3 3.2 充电保护................................................................................... 6 3.3 三段三时限零序过流保护....................................................... 6 3.4 间隙保护.................................................................................. 8 3.5 零序过压告警........................................................................... 9 3.6 过负荷告警.............................................................................. 9 3.7 逆功率保护............................................................................. 10 3.8 启动冷却器............................................................................. 10 3.9 过载闭锁有载调压................................................................. 11 3.10 PT、CT 断线告警................................................................. 11 3.10.1 母线PT 断线告警....................................................... 11 3.10.2 CT 断线告警（保护CT、测量CT）........................... 12 4 测控功能..................................................................................... 13 4.1 遥测功能................................................................................. 13 4.2 遥信功能................................................................................. 15
rcs9671
RCS-9000 变电站综合自动化系统 RCS-9000 变压器保护测控装置
技术使用说明书
(3.1 版)
南瑞继保电气有限公司
2001 年 8 月
目录 RCS-9000系列变压器保护测控装置概述........................................ 1 RCS-9671/3变压器差动保护装置................................................... 3 RCS-9681变压器后备保护测控装置............................................. 13 RCS-9682变压器后备保护测控装置............................................. 21 RCS-9661/A变压器非电量保护装置............................................. 29 RCS-9679变压器保护装置........................................................... 41 RCS变压器保护调试说明............................................................. 57
RCS-9000 系列变压器保护测控装置的主要技术数据
1 额定数据
① 直流电源：
220V， 110V
② 交流电压：
100/ 3 V， 100V
③ 交流电流：
5A，1A
④ 频 率：
50Hz
2 功率消耗：
① 直流回路：
≤25W
② 交流电压回路：
< 0.5VA/相
技术使用说明书
(3.1 版)
南瑞继保电气有限公司
2001 年 8 月
目录 RCS-9000系列变压器保护测控装置概述........................................ 1 RCS-9671/3变压器差动保护装置................................................... 3 RCS-9681变压器后备保护测控装置............................................. 13 RCS-9682变压器后备保护测控装置............................................. 21 RCS-9661/A变压器非电量保护装置............................................. 29 RCS-9679变压器保护装置........................................................... 41 RCS变压器保护调试说明............................................................. 57
RCS-9000 系列变压器保护测控装置的主要技术数据
1 额定数据
① 直流电源：
220V， 110V
② 交流电压：
100/ 3 V， 100V
③ 交流电流：
5A，1A
④ 频 率：
50Hz
2 功率消耗：
① 直流回路：
≤25W
② 交流电压回路：
< 0.5VA/相
DMP5000防越级跳闸系统操作指导
DMP5000煤矿井下供电数字化防越级跳闸保护系统操作指导南京磐能电力科技股份有限公司Nanjing PANENG Technology Development Co.,Ltd.中国·南京目录一、启动图形终端软件 (3)1.1 启动图形终端切换器GDM.EXE (3)1.2 启动图形终端软件 (3)1.3 切换不同主机的图形显示 (4)二、系统图形界面介绍 (5)2.1 主接线图（一次系统图） (5)2.2 保护功能（保护系统图） (6)2.3 远动功能（测控系统图） (7)2.4 终端配置（智能终端系统图） (8)2.5 系统设置 (10)2.6 运行记录 (12)2.7 运行状态 (12)三、保护整定 (13)3.1 就地保护定值查看及整定 (13)3.2 主机保护定值查看及整定 (16)四、保护转就地操作 (18)五、录波功能介绍 (21)一、启动图形终端软件1.1 启动图形终端切换器GDM.EXE在桌面上双击启动GDM.EXE（图形终端切换器）图1.1 图形终端切换器界面可单击右上角斜向箭头更改其显示模式，切换后的图形终端切换器如图：图1.2 简介模式下的界面当其吸附在屏幕边上的时候会自动隐藏，可将鼠标停留在屏幕边上使其出现。
1.2 启动图形终端软件①点击图1.1【2#井底A】【主机1】下的正方形按钮或者图1.2上的【1】，弹出提示对话框。
确认后，点击【确定】，开始连接2#井底A屏的保护主机。
另外，在图形终端主机面板上有F1到F8八个按键，也可通过按F1键完成启动或者切换图形的目的。
②点击图1.1【2#井底B】【B屏】下的正方形按钮、图1.2上的【3】或者图形终端主机面板上的F3键，弹出提示对话框。
确认后，点击【确定】，开始连接保护B屏的保护主机。
过程与1.2一致。
1.3 切换不同主机的图形显示切换主机画面的显示有两种方法：①通过GDM（图形终端切换器）切换。
软件运行后，GDM自动切换至简介模式，如下图所示：将鼠标停留在屏幕上边缘2秒后，界面出现，点击上面的数字即可实现切换。
PMC-851X综合保护测控装置用户说明书_V1.5_131014
2 技术指标 ....................................................................................................................................................... 3 2.1 工作环境条件 ........................................................................................................................................... 3 2.2 额定参数 ................................................................................................................................................... 3 2.3 准确度 ....................................................................................................................................................... 3 2.4 遥信分辨率 ............................................................................................................................................... 4 2.5 过载能力 ................................................................................................................................................... 4 2.6 继电器输出 ............................................................................................................................................... 4 2.7 开关量输入 ............................................................................................................................................... 5 2.8 电气绝缘性能 ........................................................................................................................................... 5 2.9 机械性能 ................................................................................................................................................... 5 2.10 电磁兼容性能 ....................................................................................................................................... 5
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

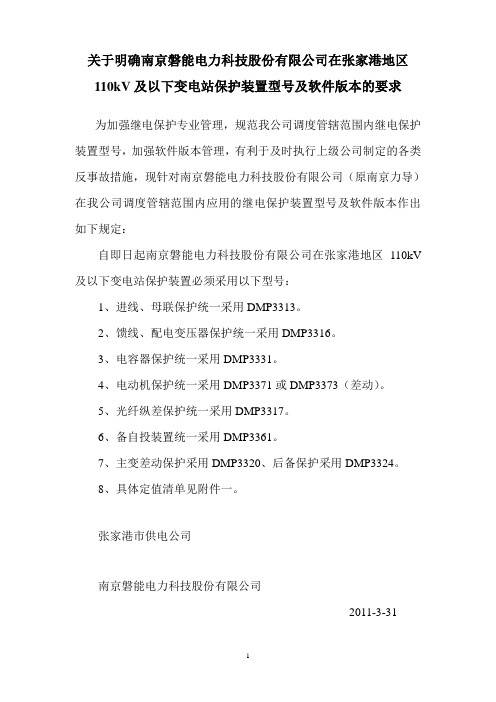

关于明确南京磐能电力科技股份有限公司在张家港地区
110kV及以下变电站保护装置型号及软件版本的要求
为加强继电保护专业管理，规范我公司调度管辖范围内继电保护装置型号，加强软件版本管理，有利于及时执行上级公司制定的各类反事故措施，现针对南京磐能电力科技股份有限公司（原南京力导）在我公司调度管辖范围内应用的继电保护装置型号及软件版本作出如下规定：
自即日起南京磐能电力科技股份有限公司在张家港地区110kV 及以下变电站保护装置必须采用以下型号：
1、进线、母联保护统一采用DMP3313。
2、馈线、配电变压器保护统一采用DMP3316。
3、电容器保护统一采用DMP3331。
4、电动机保护统一采用DMP3371或DMP3373（差动）。
5、光纤纵差保护统一采用DMP3317。
6、备自投装置统一采用DMP3361。
7、主变差动保护采用DMP3320、后备保护采用DMP3324。
8、具体定值清单见附件一。
张家港市供电公司
南京磐能电力科技股份有限公司
2011-3-31
附件一：DMP3300型保护装置定值清单、保护版本1、DMP3313定值清单（进线、母联保护）
DMP3313保护版本：
DSP程序版本：MCU程序版本
名称：DMP3310-DSP 名称：DMP3300-MCU
版本：V2.00 版本：V2.00
日期：2010-12-06 日期：2010-12-06
CRC：756AA3CAH CRC：60401B0EH
2、DMP3316定值清单（配电变压器保护）
DMP3316保护版本：
DSP程序版本：MCU程序版本
名称：DMP3310-DSP 名称：DMP3300-MCU 版本：V2.00 版本：V2.00
日期：2010-12-06 日期：2010-12-06 CRC：756AA3CAH CRC：60401B0EH
3、DMP3331定值清单(电容器保护)
DMP3331保护版本：
DSP程序版本：MCU程序版本
名称：DMP3310-DSP 名称：DMP3300-MCU 版本：V2.00 版本：V2.00
日期：2010-12-06 日期：2010-12-06 CRC：756AA3CAH CRC：60401B0EH
4、DMP3371/ DMP3373（差动）定值清单(电动机保护) 4.1 DMP3371定值清单(电动机保护)
DMP3371保护版本：
DSP程序版本：MCU程序版本
名称：DMP3370-DSP 名称：DMP3300-MCU 版本：V2.00 版本：V2.00
日期：2010-12-06 日期：2010-12-06 CRC：2E449817H CRC：60401B0EH
4.2 DMP3373（差动）定值清单(电动机保护)
DMP3373保护版本：
DSP程序版本：MCU程序版本
名称：DMP3370-DSP 名称：DMP3300-MCU 版本：V2.00 版本：V2.00
日期：2010-12-06 日期：2010-12-06 CRC：2E449817H CRC：60401B0EH
5、DMP3317定值清单（光纤纵差保护）
DMP3317保护版本：
DSP程序版本：MCU程序版本
名称：DMP3310-DSP 名称：DMP3300-MCU 版本：V2.00 版本：V2.00
日期：2010-12-06 日期：2010-12-06 CRC：CDD706B1H CRC：60401B0EH
6、DMP3361定值清单（备用电源自动投入装置）
DMP3361保护版本：
DSP程序版本：MCU程序版本
名称：DMP3310-DSP 名称：DMP3300-MCU
版本：V2.00 版本：V2.00
日期：2010-12-06 日期：2010-12-06
CRC：18B74748H CRC：60401B0EH
7、主变差动、后备保护定值清单
7.1 DMP3320定值清单(变压器差动保护)
系统参数设置
在“保护设置--系统设置”菜单中将下表中的主变容量、各侧额定电压和CT变比、变压器一次接线方式和二次侧是否为全星形接线请按照实际情况进行设置，
保护整定清单
定值说明：
系统参数中变压器接线型式的设置，当变压器各侧CT二次回路均Y接时，按照变压器的实际绕组接线型式整定该值，软件可以实现差流的相位自动补偿。
对于“常规”接线的情况，即“CT接线采用星侧角接，角侧星接”的情况，应选择“△”。
变压器各侧CT二次电流相位由软件自动校正。
凡Y0/Y/Δ（或Y/Δ）等接线方式,Y侧电流需要相位校正，根据主变接线方式，当△-11接线时补偿方式整定为Y-11；当△-1接线时补偿方式整定为Y-1；Δ侧电流不需要整定，补偿方式整定为△。
例如：主变接线方式为Y/Y-0/d-11，CT均以Y-12接线方式接入，则对应装置上应设置为Y-11/Y-11/△.
DMP3320保护版本：
DSP程序版本：MCU程序版本
名称：DMP3320-DSP 名称：DMP3300-MCU
版本：V2.00 版本：V2.00
日期：2010-12-06 日期：2010-12-06
CRC：9194F953H CRC：60401B0EH
7.2DMP3324定值清单(变压器后备保护)
出口整定说明：
Ⅰ段复压过流Ⅰ时限动作出口4，跳分段开关；Ⅱ时限动作出口1，跳高压侧开关；Ⅲ时限动作出口1、2、3，跳各侧开关。
Ⅱ段复压过流各时限出口整定同Ⅰ段保护。
具体出口整定可根据工程要求做更改。
DMP3324保护版本：
DSP程序版本：MCU程序版本
名称：DMP3324-DSP 名称：DMP3300-MCU
版本：V2.00 版本：V2.00
日期：2010-12-06 日期：2010-12-06
CRC：C8D751A5H CRC：60401B0EH
附：程序版本说明
DMP3313/DMP3316/DMP3331程序：
DSP程序版本：MCU程序版本
名称：DMP3310-DSP 名称：DMP3300-MCU
版本：V2.00 版本：V2.00
日期：2010-12-06 日期：2010-12-06
CRC：756AA3CAH CRC：60401B0EH
DMP3317程序：
DMP3371保护版本：
DSP程序版本：MCU程序版本
名称：DMP3370-DSP 名称：DMP3300-MCU
版本：V2.00 版本：V2.00
日期：2010-12-06 日期：2010-12-06
CRC：2E449817H CRC：60401B0EH
DMP3373保护版本：
DSP程序版本：MCU程序版本
名称：DMP3370-DSP 名称：DMP3300-MCU
版本：V2.00 版本：V2.00
日期：2010-12-06 日期：2010-12-06
DMP3317保护版本：
DSP程序版本：MCU程序版本
名称：DMP3310-DSP 名称：DMP3300-MCU
版本：V2.00 版本：V2.00
日期：2010-12-06 日期：2010-12-06
CRC：CDD706B1H CRC：60401B0EH
DMP3320程序：
DMP3361保护版本：
DSP程序版本：MCU程序版本
名称：DMP3310-DSP 名称：DMP3300-MCU
版本：V2.00 版本：V2.00
日期：2010-12-06 日期：2010-12-06
CRC：18B74748H CRC：60401B0EH
DMP3320保护版本：
DSP程序版本：MCU程序版本
名称：DMP3320-DSP 名称：DMP3300-MCU
版本：V2.00 版本：V2.00
日期：2010-12-06 日期：2010-12-06
CRC：9194F953H CRC：60401B0EH
DMP3324程序：
DMP3324保护版本：
DSP程序版本：MCU程序版本
名称：DMP3324-DSP 名称：DMP3300-MCU
版本：V2.00 版本：V2.00
日期：2010-12-06 日期：2010-12-06
CRC：C8D751A5H CRC：60401B0EH
南京磐能科技股份有限公司
2011-3-31。
