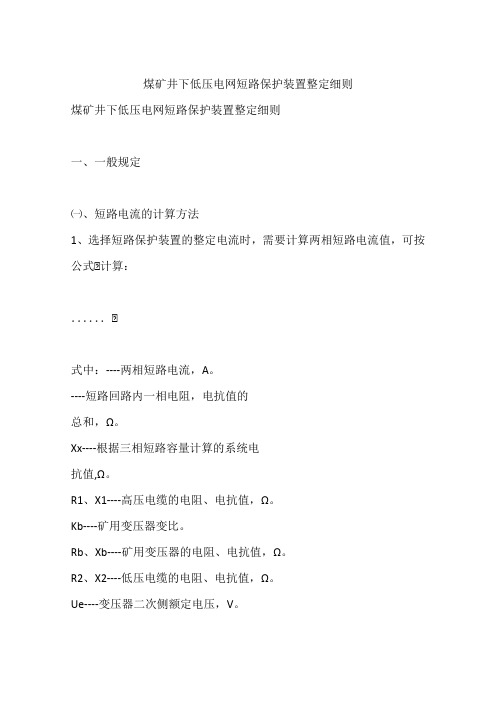

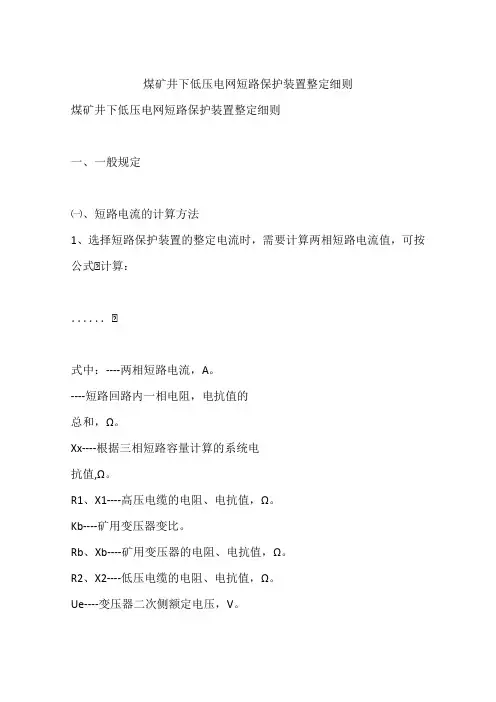

煤矿井下低压电网短路保护装置整定细则煤矿井下低压电网短路保护装置整定细则一、一般规定㈠、短路电流的计算方法1、选择短路保护装置的整定电流时，需要计算两相短路电流值，可按公式⑴计算：．．．．．．⑴式中：----两相短路电流，A。
----短路回路内一相电阻，电抗值的总和，Ω。
Xx----根据三相短路容量计算的系统电抗值,Ω。
R1、X1----高压电缆的电阻、电抗值，Ω。
Kb----矿用变压器变比。
Rb、Xb----矿用变压器的电阻、电抗值，Ω。
R2、X2----低压电缆的电阻、电抗值，Ω。
Ue----变压器二次侧额定电压，V。
利用公式⑴计算两相短路电流时，不考虑短路电流周期分量的衰减，短路回路的接触电阻和电弧电阻值也忽略不计。
若需计算三相短路电流值，可按公式⑵计算：．．．．．．⑵式中：----三相短路电流，A。
2、两相短路电流亦可利用计算图(或表)查出。
㈡、短路保护装置1、馈出线的电源端均需加装短路保护装置。
低压电动机应具备短路、过负荷、单相断线的保护装置。
2、当干线上的开关不能同时保护分支线路时，则应在靠近分支点处另行加装短路保护装置。
3、各类短路保护装置均应按本细则进行计算、整定、校验，保证灵敏可靠，不准甩掉不用，并禁止使用不合格的短路保护装置。
二、电缆线路的短路保护㈠、电磁式过流继电器的整定1、1200V及以下馈电开关过流继电器的整定值，按下列规定选择。
①对保护电缆干线的装置按公式⑶选择：．．．．．．⑶式中：IZ----过流保护装置的电流整定值，A。
IQC----容量最大的电动机的额定起动电流，A。
∑Ie----其余电动机的额定电流之和，A。
KX----需用系数，取0.5～1。
②保护电缆支线的装置按公式⑷选择：IZ≥IQC．．．．．．⑷式中：IZ、IQC的含义同公式⑶。
目前某些隔爆磁力起动器装有限流热继电器，其热元件按公式⑸整定：IZ≤Ie．．．．．．⑸式中：IZ、Ie的含义同公式⑶。
2、按第1条规定选择出来的整定值，还应用两相短路电流值进行校验，应符合公式⑹的要求：≥1.5．．．．．．⑹式中：----被保护电缆干线或支线距变压器最远点的两相短路电流值，A。
煤矿井下电气作业培训全套教案（一）一、教学目标1. 了解煤矿井下电气设备的基本知识。
2. 掌握井下电气设备的操作、维护和故障排除方法。
3. 学会井下电气设备的安全操作规程。
二、教学内容1. 煤矿井下电气设备概述井下电气设备的分类及作用井下电气设备的使用环境及要求2. 井下电气设备的操作与维护设备的启动、停止和调试方法日常维护保养注意事项故障排除与维修方法3. 井下电气设备的安全操作规程井下电气设备的安全注意事项事故应急预案与处理措施三、教学方法1. 理论讲解：通过PPT、视频等教学工具，讲解井下电气设备的基本知识、操作方法和注意事项。
2. 实操演示：现场演示井下电气设备的操作、维护和故障排除过程。
3. 互动提问：鼓励学生提问，解答学生在学习过程中遇到的问题。
4. 案例分析：分析井下电气设备事故案例，引导学生学会分析问题、解决问题。
四、教学评估1. 课后作业：布置相关课后作业，检验学生对知识的掌握程度。
2. 实操考核：组织实操考试，评估学生操作技能的掌握情况。
3. 课程问卷：收集学生对课程的意见和建议，不断优化教学内容和方法。
五、教学资源1. 教材：选用权威、实用的煤矿井下电气设备教材。
2. PPT：制作内容丰富、直观的PPT课件。
3. 视频：收集井下电气设备操作、维护的视频资料。
4. 实操场地：提供井下电气设备实操场地，确保学生能够实际操作。
煤矿井下电气作业培训全套教案（二）六、教学目标1. 掌握煤矿井下电气设备的电气原理和电路图阅读。
2. 学会井下电气设备的保护装置和故障诊断方法。
3. 了解井下电气设备的安全性能和防护措施。
七、教学内容1. 井下电气设备的电气原理与电路图井下电气设备的基本电路电路图的阅读与分析方法2. 井下电气设备的保护装置过载保护装置短路保护装置接地保护装置3. 井下电气设备的故障诊断与处理常见故障类型及原因故障诊断方法与技巧故障处理与维修方法八、教学方法1. 理论讲解：通过PPT、视频等教学工具，讲解井下电气设备的电气原理、保护装置和故障诊断方法。
井下使用1140V电压供电系统的安全措施随着社会的发展和科技的进步，采矿技术得到了很大提升，采矿过程中使用的设备也在不断升级。
在采矿中，电力供应系统是实现采矿自动化和智能化的关键环节，但是电气事故频繁发生，严重危害采矿人员的安全。
采矿企业如何有效地保障矿工电气安全，降低电气事故的发生率，成为采矿企业亟需解决的问题。
本文将从井下使用1140V 电压供电系统的角度，探讨电气安全措施。
1. 对故障电流、短路电流、过电压等采取相应防护措施在实际采矿生产中，所使用的设备与电气系统中可能产生的故障电流、短路电流、过电压等大大增加了电气事故发生率。
因此，在井下使用1140V电压供电系统中，必须严格对电力设备的选择、安装、使用、维护进行监管控制，确保硬件设施能够安全稳定工作。
为了防止电气事故的发生，上述措施必须实施：1.1 监控故障电流故障电流是指设备故障时流经设备中的电流，具有短时间瞬间大、发生的时间、位置难以预知等特点。
为了避免电气事故的发生，必须对可能出现的故障电流进行监控。
应结合生产实际情况，在设备运行前、故障出现时等时刻进行配置，实现电流数值的监控。
一旦故障电流超出正常范围时，及时进行报警，指导工人采取相应措施，确保场地和人员的安全。
1.2 采取短路电流保护措施短路电流是指在电设备导线等两点之间短路时的电流。
采矿井下环境恶劣，电设备容易受到损坏，导致短路事故的发生。
为保障矿工电气安全，井下1140V电压供电系统要采取短路电流保护措施。
例如，采用断路器、熔断器等装置对短路电流进行保护措施。
当设备出现短路时，断路器将立即自动切除电源，避免短路电流带来的巨大危害。
1.3 避免过电压过电压是指在电线路中出现电压突变的现象。
过电压的产生可能会导致电气设备损坏，进而带来严重的安全隐患。
为避免过电压，可通过安装防静电设备、对电路选择等措施进行预防。
如果过电压已经发生，应及时采取断电操作，并对设备进行仔细检查，确保设备安全稳定。
矿井供电⾼低压保护整定计算使⽤导则矿井供电⾼低压保护整定计算使⽤导则前⾔第⼀章⾼低压短路电流计算第⼀节⾼压运⾏⽅式第⼆节矿⽤变压器基本参数第三节⾼压电缆短路阻抗第四节⾼压短路电流计算第五节低压短路电流计算⼀、井下低压电⽹的短路计算特点：1、元件电阻不能忽略。
煤矿井下供电电⽹为电缆线路，其电阻⽐电抗⼤。
所以在计算井下电⽹，尤其是计算低压⽹的短路电流时，必须考虑电阻，其单位长度电阻r 0可据电缆截⾯查有关电⼯⼿册得出，再乘以电缆的长度即得电缆电阻。
电缆电阻也可以按下式计算： R 1＝ALac ?γ式中 L ——线路长度，m ； A ——导线截⾯，mm 2；γsc ——电导率，m/(Ω?mm 2)。
在计算井下低压最⼩两相短路电流时，需考虑电缆在短路前因负荷电流⽽使温度升⾼，造成电导率下降以及因多股绞线使电阻增⼤等因素。
所以电缆的电阻应按最⾼⼯作温度下的电导率计算，其值为铜芯软电缆：20℃时为53 65℃时为42.5铜芯铠装电缆：65℃时为48.6 80℃时为44.32、井下低压电缆的平均电抗x0＝0.06～0.08Ω/km。
具体如下表：3、考虑电弧电阻Rea=0.01Ω。
4、井下变压器阻抗的计算。
井下变压器因容量⼩，故每相绕组的电阻也⼤于电抗，故不能⽤计算其阻抗的公式来计算电抗。
其完整的公式如下：实际计算时，矿⽤变压器的每相电阻和电抗，可直接由有关电⼯⼿册查出。
5、需计算的短路参数与短路点。
井下低压电⽹采⽤中性点不直接接地的运⾏⽅式，短路故障办有三相短路和两相短路两种类型。
在短路回路电压与每相阻抗相同的情况下，三相短路电流⼤于两相短路电流。
井下低压电⽹计算的短路参数只有I d(3)和I d(2)两个，其中最⼤三相短路电流主要⽤来校验设备及电缆的分断能⼒及热稳定，最⼩两相短路电流主要⽤来校验保护装置的灵敏度。
井下低压电⽹短路电流可以⽤解析或表格法两种⽅法计算，两种⽅法的实质都是欧姆定律的应⽤。
⼆、解析法计算低压电⽹短路电流计算两相短路电流的计算公式为：I)2(d ＝∑∑+22)()(2XRUe∑R＝R1/K b2+R b+R2∑X=Xx+X1/ K b2+X b+X2式中I)2(d—两相短路电流，A；∑R、∑X—短路回路内⼀相电阻、电抗值的总和，Ω；Xx—根据三相短路容量计算的系统电抗值，Ω；R1、X1—⾼压电缆的电阻、电抗值，Ω；K b—矿⽤变压器的变压⽐，若⼀次电压为6000V，⼆次电压为400、690、1200V时，变⽐依次为15、8.7、5；当⼀次电压为10000V，⼆次电压为400、690、1200V时，变⽐依次为25、14.5、8.3；R b、X b—矿⽤变压器的电阻、电抗值，Ω；R2、X2—低压电缆的电阻、电抗值，Ω；Ue—变压器⼆次侧的额定电压，V。

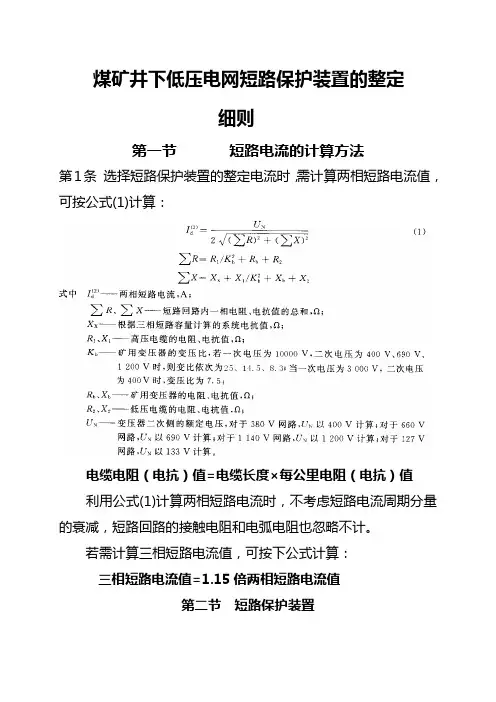

煤矿井下低压电网短路保护装置的整定细则第一节短路电流的计算方法第1条选择短路保护装置的整定电流时，需计算两相短路电流值，可按公式(1)计算：电缆电阻（电抗）值=电缆长度×每公里电阻（电抗）值利用公式(1)计算两相短路电流时，不考虑短路电流周期分量的衰减，短路回路的接触电阻和电弧电阻也忽略不计。
若需计算三相短路电流值，可按下公式计算：三相短路电流值=1.15倍两相短路电流值第二节短路保护装置第3条馈出线的电源端均需加装短路保护装置。
低压电动机应具备短路、过负荷、单相断线的保护装置。
第4条当干线上的开关不能同时保护分支线路时，则应在靠近分支点处另行加装短路保护装置。
第5条各类短路保护装置均应按本细则进行计算、整定、校验，保证灵敏可靠，不准甩掉不用，并禁止使用不合格的短路保护装置。
第二章电缆线路的短路保护第一节电磁式过电流继电器的整定第6条 1200V及以下馈电开关过电流继电器的电流整定值，按下列规定选择。
1．对保护电缆干线的装置按公式(4)选择：2．对保护电缆支线的装置按公式(5)选择：目前某些隔爆磁力起动器装有限流热继电器，其电磁元件按上述原则整定，其热元件按公式(7)整定。
煤矿井下常用电动机的额定起动电流和额定电流可以从电动机的铭牌或技术资料中查出，并计算出电动机的额定起动电流近似值。
对鼠笼式电动机，其近似值可用额定电流值乘以6；对于绕线型电动机，其近似值可用额定电流值乘以1．5；当选择起动电阻不精确时，起动电流可能大于计算值，在此情况下，整定值也要相应增大，但不能超过额定电流的2．5倍。
在起动电动机时，如继电器动作，则应变更起动电阻，以降低起动电流值。
对于某些大容量采掘机械设备，由于位处低压电网末端，且功率较大，起动时电压损失较大，其实际起动电流要大大低于额定起动电流，若能测出其实际起动电流时，则公式(4)和公式(5)中I QN应以实际起动电流计算。
第7条按第6条规定选择出来的整定值，还应用两相短路电流值进行校验，应符合公式(6)的要求：若线路上串联两台及以上开关时(其间无分支线路)，则上一级开关的整定值，也应按下一级开关保护范围最远点的两相短路电流来校验，校验的灵敏度应满足1．2～1．5的要求，以保证双重保护的可靠性。
煤矿1140v整定计算公式(一)煤矿1140V整定计算公式1. 定义煤矿1140V整定是指针对煤矿矿用电设备中的1140V电压整定参数的计算和配置过程。
煤矿矿用电设备通常包括变电所、配电房以及各类矿用电动设备。
2. 公式在进行煤矿1140V整定时，需要考虑以下几个重要的计算公式：额定电流计算公式额定电流（I_nom）是指设备所能持续工作的最大电流。
计算额定电流的公式如下：I_nom = P / (sqrt(3) * U * cos(φ))其中，P表示设备的功率，U表示设备的工作电压，cos(φ)表示设备的功率因数。
示例：假设某矿用电设备的功率为1000W，工作电压为1140V，功率因数为，那么该设备的额定电流计算如下：I_nom = 1000 / ( * 1140 * ) ≈过载系数计算公式过载系数（K_load）是指设备在额定电流基础上允许短时过载的倍数。
过载系数的计算公式如下：K_load = I_max / I_nom其中，I_max表示设备允许的最大过载电流。
示例：假设某煤矿1140V矿用电设备允许的最大过载电流为倍额定电流，而额定电流为，那么该设备的过载系数计算如下：K_load = / ≈短路系数计算公式短路系数（K_short）是指设备在短路条件下承受的瞬时电流峰值与额定电流之比。
短路系数的计算公式如下：K_short = I_peak / I_nom其中，I_peak表示设备在短路条件下承受的瞬时电流峰值。
示例：假设某煤矿1140V矿用电设备承受的短路条件下的瞬时电流峰值为3倍额定电流，而额定电流为，那么该设备的短路系数计算如下：K_short = 3 / ≈3. 总结煤矿1140V整定是一项重要的工作，通过计算额定电流、过载系数和短路系数，可以合理配置矿用电设备的参数，确保其在安全范围内运行。
以上列举的计算公式提供了在煤矿1140V整定过程中的一些基本参考。
但是需要根据具体设备的规格和要求进行细致的计算和配置。
煤矿下运带式输送机变频电控系统技术方案2013年11月淮南市润金工矿机电有限公司下运皮带机变频电控系统1、概述在新型的大中型矿井基建为节省资源避免重复建设，以主井提升机为开采提升中心，一次性基建到可开采煤层的最底端，在底端以上的煤层通过胶带机统一下运至底端，所以下运胶带输送机在新型特大型矿井中以其安全高效的连续输送优势在在煤矿生产运输中得到了广泛的应用，同时正有以倾角、距离、运量、带宽增大的发展趋势，同时也积极响应国家节能环保的政策推行，下运变频控制胶带在降低设备造价及运行成本上有可观的特性。
防爆变频调速系统可提高系统安全可靠性和工作可靠性，提高运能和增效节能，提高系统可维护性等目标。
目前防爆变频器已经开始逐步推广，在工艺水平等方面也逐渐成熟，为此特提出采用全数字变频输送机电控系统对输送机进行全面监视和控制的技术方案。
2、输送机主要技术参数1、防爆变频电动机参数：驱动电机数量：2台电机功率：200kW 电压：1140V 电机级数：2、皮带机参数：拖动型式：机尾2电机提升高度：H=-340m；输送机长度：L=780m；输送速度：S=2.0m/s；运量：Q=300t/h；最大倾角：α=-29º；输送胶带：阻燃胶带ST2500；输送物料松散比重：1t/m³；3、电控系统技术条件3.1 环境条件✓海拔高度不超过2000m，压力（80~106）kPa；✓周围空气温度不高于+40℃，不低于-10℃；✓周围空气相对湿度大于95%±3%（25℃±3℃时）；✓有爆炸性气体及煤尘爆炸危险的矿井中；✓无显著摇动和剧烈振动、冲击的地方；✓无漏水的地方；✓污染等级为3级。
3.2 技术标准和规定✓《煤矿安全规程》；✓《交流电机半导体变频调速装置总技术条件（GB12668-1990）；✓《电控设备第二部分装有电子器件的电控设备》（GB/T3797-1998）；✓《低压开关设备和控制设备总则》（GB/T14048.1-2000）；✓《电能质量公用电网谐波》（GB/T14549-1993）；✓《电工电子产品环境试验第2部分：试验方法试验A：低温》（GB2423.1-2001）；✓《电工电子产品环境试验第2部分：试验方法试验A：高温》（GB2423.2-2001）；✓现行国家电工委员会及其它有关标准；✓进口电气设备符合国际电工委员会IEC标准；✓电控设备的电磁兼容性符合国家标准要求：整机抗干扰能力达GB/T17626.4，最高等级，抗4000伏脉冲列干扰能力。
馈电开关整定值计算与设置
《煤矿安全规程》第四百五十一条规定：井下由采区变电所、移动变电站、或者配电点引出的馈电线上，必须具有短路、过负荷和漏电保护。
一、过载保护
第一，确定负荷电流。
负荷电流的确定可以通过计算获得。
例如，一台馈电开关所带的负荷有1台55kW钻车，1台18.5kW的水泵和一台5.5kW的喷浆机，电源电压为1140V，那么其额定电流和为：
（55+18.5+5.5）×0.65=51.35（A）
说明：1140V电压等级，每1KW需要的电流是0.65A，660V电压等级，每1KW 需要的电流是1.15A。
第二，确定过电流整定值
根据负荷电流，可以取其过电流值为55A。
过电流时馈电开关的动作时间参看文章《025【大拿之路】华荣KBZ2-500/1140（660）馈电开关简介》。
二、短路保护
保护装置的动作电流应躲开最大一台电动机的起动电流与除最大一台电动机外，其余用电设备的额定电流之和。
第一，计算短路保护动作电流。
以过载保护中所讲例子为例，那么短路保护动作电流为：
55×0.65×5+（18.5+5.5）×0.65=194.35（A）
说明：馈电最大起动电流计算时，必须取最大负荷的起动电流与其它负荷额定电流的和，起动电流一般为额定电流的5～6倍。
第二，确定短路整定倍数。
短路电流值的整定倍数为：短路动作电流÷过流整定值=194.35÷55=5.35
取整定倍数为6。
第三，确定短路整定值
短路整定值为：过流整定值×短路整定倍数=55×6=330（A）。
煤矿1140V及以下电压等级的保护配置及整定计算方法2013年05月煤矿1140V及以下电压等级的保护配置及整定计算方法一、《煤炭安全规程》中关于电气保护的相关规定第455条井下高压电动机、动力变压器的高压控制设备，应具有短路、过负荷、接地和欠压释放保护。
井下由采区变电所、移动变电站或配电点引出的馈电线上，应装设短路、过负荷和漏电保护装置。
低压电动机的控制设备，应具备短路、过负荷、单相断线、漏电闭锁保护装置及远程控制装置。
第456条井下配电网路（变压器馈出线路、电动机等）均应装设过流、短路保护装置；必须用该配电网路的最大三相短路电流校验开关设备的分断能力和动、热稳定性以及电缆的热稳定性。
必须正确选择熔断器的熔体。
必须用最小两相短路电流校验保护装置的可靠动作系数。
保护装置必须保证配电网路中最大容量的电气设备或同时工作成组的电气设备能够起动。
第457条矿井高压电网，必须采取措施限制单相接地电容电流不超过20A。
地面变电所和井下中央变电所的高压馈电线上，必须装设有选择性的单相接地保护装置；供移动变电站的高压馈电线上，必须装设有选择性的动作于跳闸的单相接地保护装置。
井下低压馈电线上，必须装设检漏保护装置或有选择性的漏电保护装置，保证自动切断漏电的馈电线路。
每天必须对低压检漏装置的运行情况进行1次跳闸试验。
二、供电系统继电保护原理1、继电保护的任务①、监视电力系统的正常运行，当被保护的电力系统元件发生故障时，应该由该元件的继电保护装置迅速准确地给脱离故障元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中断开，以最大限度地减少对电力系统元件本身的损坏，降低对电力系统安全供电的影响。
当系统和设备发生的故障足以损坏设备或危及电网安全时，继电保护装置能最大限度地减少对电力系统元件本身的损坏，降低对电力系统安全供电的影响。
（如：单相接地、变压器轻、重瓦斯信号、变压器温升过高等）。
②、反应电气设备的不正常工作情况，并根据不正常工作情况和设备运行维护条件的不同发出信号，提示值班员迅速采取措施，使之尽快恢复正常，或由装置自动地进行调整，或将那些继续运行会引起事故的电气设备予以切除。
反应不正常工作情况的继电保护装置允许带一定的延时动作。
③、实现电力系统的自动化和远程操作，以及工业生产的自动控制。
如：自动重合闸、备用电源自动投入、遥控、遥测等。
2、继电保护装置的组成一般而言，整套继电保护装置由测量比较元件、逻辑判断环节和执行输出元件三部分组成。
1)测量比较部分测量比较部分是测量通过被保护的电气元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”(“0”或“l”)性质的一组逻辑信号，从而判断保护装置是否应该启动。
2)逻辑部分逻辑部分使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是应该使断路器跳闸、发出信号或是不动作及是否延时等，并将对应的指令传给执行输出部分。
3)执行输出部分执行输出部分根据逻辑部分传来的指令，最后完成保护装置所担负的任务。
如在故障时动作于跳闸；不正常运行时发出信号；而在正常运行时不动作等。
3、继电保护装置的基本要求继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求：这四“性”之间紧密联系，既矛盾又统一。
A、动作选择性---指首先由故障设备或线路本身的保护切除故障，当故障设备或线路本身的保护或断路器拒动时，才允许由相邻设备保护、线路保护或断路器失灵保护来切除故障。
上、下级电网（包括同级）继电保护之间的整定，应遵循逐级配合的原则，以保证电网发生故障时有选择性地切除故障。
切断系统中的故障部分，而其它非故障部分仍然继续供电。
B、动作速动性---指保护装置应尽快切除短路故障，其目的是提高系统稳定性，减轻故障设备和线路的损坏程度，缩小故障波及范围，提高自动重合闸和备用设备自动投入的效果。
C、动作灵敏性---指在设备或线路的被保护范围内发生金属性短路时，保护装置应具有必要的灵敏系数（规程中有具体规定）。
通过继电保护的整定值来实现。
整定值的校验一般一年进行一次。
D、动作可靠性---指继电保护装置在保护范围内该动作时应可靠动作，在正常运行状态时，不该动作时应可靠不动作。
任何电力设备（线路、母线、变压器等）都不允许在无继电保护的状态下运行，可靠性是对继电保护装置性能的最根本的要求。
三、煤矿井下低压电网保护装置整定方法1、短路电流的计算1、选择短路保护装置的整定电流时，需计算两相短路电流值，公式1：式中：Id（2）——两相短路电流，A∑R、∑X ——短路回路内一相电阻、电抗的总和，ΩXx——根据三相短路容量计算的系统电抗值，ΩR1、X1 ——高压电缆的电阻、电抗值，ΩKb——矿用变压器的变比，若一次电压为6000V,二次电压为400，690，1200V时，变比依次为15、8.7、5；一次电压为3000V,二次电压为400V时，变比为7.5；Rb 、Xb——矿用变压器的电阻、电抗值，ΩR2、X2 ——低压电缆的电阻、电抗值，ΩUe——变压器的二次侧的额定电压，对于380 V网络，Ue以400V计算；对于660 V网络，Ue以690V计算；对于1140V网络，Ue以1200V计算；对于127V网络，Ue以133V 计算。
利用公式1计算两相短路电流时，不考虑短路电流周期分量的衰减，短路回路的接触电阻和电弧电阻也忽略不计。
若需计算三相短路电流值时，可按下式计算:Id(3)=1.15Id(2) （公式2）式中Id(3) ——三相短路电流，A2、两相短路电流还可以用计算图表的方法查出。
即根据变压器的容量、短路点至变压器的电缆换算长度，及系统电抗、高压电缆的折算长度，从表中查出两相短路电流。
电缆的换算长度可根据电缆的截面、实际长度，从表中直接查，也可以用公式3计算得出。
LH=K1L1+K2L2+……+KnLn+Lx+KgLg式中：LH——---电缆总的换算长度，mK1+K2+……+Kn+Kg——换算系数，各种截面电缆的换算系数可以从附表中差得，L1+L2+……+Ln——各段电缆的实际长度，mLx ——系统电抗的换算长度，mKg ——6KV电缆折算至低压侧的换算系数，Lg————6KV电缆的实际长度，m电缆的换算长度，是根据阻抗相等的原则将不同截面和长度的高、低压电缆换算到标准截面的长度，在380V、660V、1140V 系统中，作为以50㎜2作为标准截面;127V系统中，以4作为标准截面㎜2标准截面。
附表中的短路电流曲线，是根据下列参数作出的：变压器采用KSJ、KS9、KBSG、KSGB、KBSGZY、KSG型变压器参数；电缆的芯线电阻值选用芯线允许温度65摄氏度时的电阻值；电缆芯线的电抗值按0.081Ω/km计算；线路的接触电阻和电弧电阻均忽略不计。
2、短路保护装置1）、馈出线的电源端均需加装短路保护装置。
低压电动机应具备短路、过负荷、单相断线的保护装置。
2）、当干线上的开关不能同时保护分支线路时，则应靠近分支点处另行加装保护装置。
3）、各类短路保护装置均应进行计算、整定、校验，保证灵敏可靠，不准甩掉不用，并禁止使用不合格的短路保护装置。
3、低压开关保护器的电流整定馈电开关中用的是电子式保护器，其保护整定按下列办法整定:1）、过载保护按实际负荷的电流近似值进行整定：Iz≤Ie （公式4）。
整定范围为馈开的额定电流的0.4——1倍。
２）、短路保护整定分为对保护电缆干线和保护电缆支线。
对保护电缆干线的装置用公式5：Iz≥IQe+Kx∑Ie式中：Iz——过流保护的电流整定值，AIQe——容量最大的电动机的额定起动电流，对于有数台电动机同时起动的工作机械，若其总功率大于单台起动的容量最大的电动机功率时，IQe则为这几台同时起动的电动机的额定电流之和，A∑Ie——其余电动机的额定电流之和，AKx——需用系数，取0.5—1。
对保护电缆支线的装置用公式6Iz≥IQe煤矿井下常用的电动机的额定起动电流和额定电流可以从附表中查出，如没有这种电机的数据，可以从电动机的铭牌或技术资料中查出其额定电流，并计算出电动机的额定起动电流近似值。
鼠笼电动机，其近似值可用额定电流乘以６；对绕线式电动机，其近似值可用额定电流乘以１.５。
对于某些大容量采掘机械设备，由于位处低压电网末端，且功率较大，起动时电压损失较大，其实际起动电流要大大低于额定起动电流，若能测出实际起动电流，则式中的IQe应以实际起动电流计算。
３）、按规定计算整定值后，还应用两相短路电流值进行校验，即公式7Id（2）/ Iz≥1.5式中：Id（2）——被保护电缆干线或支线距变压器最远点的两相短路电流值，AIz——过电流保护装置的短路保护的电流整定值，A1.5——保护装置的可靠动作系数。
短路整定的保护范围是3——10倍过载整定电流。
若线路上串联两台及两台以上开关时，则上一级开关的整定值，也应按下一级开关保护范围最远点的两相短路电流来校验，校验的灵敏度应满足1.2——1.5的要求，以保证双重保护的可靠性。
若经校验，两相短路电流不能满足公式7的要求，可采取以下措施:加大干线或支线的电缆截面；设法减少低压电缆的长度；采用相敏保护器或软启动等新技术提高灵敏度；换用大容量变压器或采取变压器并联；增设分段保护开关；采用移动变电站或移动变压器。
4）、电磁起动器中的电子保护的电流整定用公式8进行： Iz ≤Ie式中：Iz ——保护器中的过流整定值，取电动机的额定电流的近似值，AIe ——电动机的额定电流，A当运行中的电流达到Iz 值时，即视为过载，电子保护器将延时动作；按上述办法选择出整定值后，也应该以两相短路电流值进行校验，应符合当运行中的电流达到Iz 值8倍及以上时，即视为短路，电子保护器瞬时动作。
公式9：Id （2）/8Iz ≥1.2式中：8Iz ——电子保护器的短路保护值，A1.2——保护装置的可靠动作系数，如不能满足公式9的要求，应采取的措施也是上述的6条。
5）、熔断器熔体额定电流的选择1200V 及以下的电网中，熔体的额定电流可按下列规定选择。
对保护电缆干线的装置按公式10选择： Ir ≈5.28.1 Iqe+∑Ie式中：Ir ——熔体额定电流，AIqe ——容量最大的电动机的额定起动电流，对于有数台电动机同时起动的工作机械，若其总功率大于单台起动的容量最大的电动机功率时， Iqe 则为这几台同时起动的电动机的额定电流之和，A∑Ie——其余电动机的额定电流之和，A1.8-2.5——当容量最大的电动机起动时，保证熔体不熔化系数，对于不经常起动的和轻载起动的可取2.5；对于频繁起动和带负载起动的可取1.8—2。
如果电动机起动时电压损失较大，则起动电流比额定起动电流小的多，其所取的不熔化系数比上述数值可略大一些，但不能将熔体的额定电流取得太小，以免在正常工作中由于起动电流过大而烧坏熔体，导致单相运转。
