煤矿井下低压检漏保护装置的安装、运行、维护与检修细则

煤矿井下低压供电系统漏电保护远点试验方法按照煤生字【1998】第237号关于《煤矿井下低压检漏保护装置的安装、运行、维护与检修细则》中第十九条规定----在瓦斯检查员的配合下，对新安装的检漏保护装置在首次投入运行前做一次远方人工漏电跳闸试验。

运行中的检漏保护装置，每月至少做一次远方人工漏电跳闸试验。

漏电保护远点试验方法如下：一、试验时间：对新安装的检漏保护装置在首次投入运行前做一次远方人工漏电跳闸试验。

运行中的检漏保护装置，每月至少做一次远方人工漏电跳闸试验。

二、试验人员：矿主管技术人员、基层单位机电负责人、技术人员、机电维护工、瓦斯检查员。

三、严格按照煤矿安全规程、操作规程规定及安全技术措施进行工作。

四、核对低压供电系统图与现场实际相符，经有关人员确认选择好最远端控制开关（以下简称开关），机电维护工（瓦斯检查员）用瓦斯便携式检查开关周围的瓦斯情况，瓦斯浓度在1%以下时，观察周围工作环境手指口述，方可进行工作。

五、试验方法:1、有分支馈电开关：断开分支馈电开关，在最远端的控制开关上线箱负荷侧（或所控电机的接线腔）按不同电压等级接入试验电阻（127V 用2KΩ、10W电阻；380V用3.5KΩ、10W电阻;660V用11KΩ、10W电阻;1140V用20KΩ、10W电阻; 3300V按说明书提供数据执行。

）。

试验电阻一端接在其中一相的线柱上，另一端接在地线线柱上，然后将线箱盖好，拧紧各部位螺拴。

控制开关的漏电闭锁保护采取措施后，合上分支馈电开关、控制开关，总馈电开关跳闸灵敏可靠，反之，远点试跳不动作，应及时查找原因进行处理。

2、无分支馈电开关：总馈电开关、控制开关的漏电闭锁保护采取措施后，接入试验电阻方法同上，合上总馈电开关、控制开关，总馈电开关跳闸灵敏可靠，反之，远点试跳不动作，应及时查找原因进行处理。

3、试跳完毕后，要拆除试验电阻，恢复开关的保护功能。

4、基层单位按照要求做好远点试跳，并做好相关记录，由基层单位机电负责人、技术人员审核、签字并存档备查。

目录煤矿井下低压电网短路保护装置的整定细则1第一章一般规定1第一节短路电流的计算方法1第二节短路保护装置2第二章电缆线路的短路保护2第一节电磁式过电流继电器的整定3第二节电子保护器的电流整定3第三节熔断器熔体额定电流的选择3第三章变压器的保护4第四章管理制度4煤矿井下低压检漏保护装置安装、运行、维护与检修细则错误!未定义书签。

第一章总则5第二章下井前的检验5第三章安装6第四章运行、维护和检修6第五章故障的判断与寻找7煤矿井下保护接地装置的安装、检查、测定工作细则错误!未定义书签。

煤矿井下保护接地网的组成和作用8第一章总则9第二章井下接地装置的安装错误!未定义书签。

第一节保护接地的接地极11第二节固定电气设备的接地方法11第三节移动电气设备的接地方法12第四节接地线的连接和加固13第三章接地装置的检查和测定13第一节保护接地的检查13第二节接地电阻的测定13煤矿井下低压电网短路保护装置的整定细则第一章一般规定第一节短路电流的计算方法第1条选择短路保护装置的整定电流时，需计算两相短路电流值，可按公式(1)计算：第1条选择短路保护装置的整定电流时，需计算两相短路电流值，可按公式(1)计算：第一节短路电流的计算方法煤矿井下低压电网短路保护装置的整定细则煤矿井下保护接地装置的安装、检查、测定工作细则第1条选择短路保护装置的整定电流时，需计算两相短路电流值，可按公式(1)计算：利用公式(1)计算两相短路电流时，不考虑短路电流周期分量的衰减，短路回路的接触电阻和电弧电阻也忽略不计。

假设需计算三相短路电流值，可按公式(2)计算：第2条两相短路电流还可以利用计算图(表)查出。

此时可根据变压器的容量、短路点至变压器的电缆换算长度及系统电抗、高压电缆的折算长度，从表中查出。

电缆的换算长度可根据电缆的截面、实际长度，可以用公式(3)计算得出。

电缆的换算长度，是根据阻抗相等的原则将不同截面和长度的高、低压电缆换算到标准截面的长度，在380 V、660 v、1 140 V系统中，以50 mm2为标准截面；在l27 V系统中，以4mm2为标准截面。

井下低压检漏保护装置使用及试验制度为了防止井下低压供电系统漏电事故的发生，保证人身及矿井平安，同时为了更好的发挥我矿井下漏电保护的作用，确保低压检漏装置运行正常、动作灵敏可靠，特制定以下井下低压检漏装置的使用及试验，望各单位认真贯彻执行。

一、低压检漏保护装置的装设、使用及试验(一)井下各变电所低压母线上的总开关应装设带漏电跳闸与漏电闭锁功能的总检漏保护装置，低压母线上所有分支馈电开关应装设带检漏跳闸与漏电闭锁功能的选择性检漏保护装置，形成两级具有选择性的漏电保护系统。

并且要求选漏保护具有一定的延时性，延时的级差时间为200-250m，不准超过250m。

作为各分支开关选择性漏电保护的后备保护，不允许总检漏单独使用。

(二)井下各配电点进线端母线上的三级或四级分支开关，应装设带漏电闭锁功能的选择性检漏保护装置。

与变电所内两级分支选漏保护配合形成三级或四级选择性漏电保护系统。

如因开关的厂家不同，选漏保护无法配合时，第三级或四级分支开关选漏可不做漏电保护使用。

(三)磁力启动器必须具有漏电闭锁功能。

(四)各变电所内所有带漏电保护装置的开关按要求正常使用。

每新搭接一趟线路在使用前，有机电电队负责对该支路开关选漏保护装置分别作一次按钮漏电跳闸试验和一次远方人工漏电跳闸试验，第三级或四级分支馈电由使用单位负责作按钮漏电跳闸试验，确保漏电保护灵敏、可靠后，方可投入使用。

(五)运行中的检漏保护装置，特别是各变电所内二级选漏保护装置，机电队值班配电工、检修电工应经常检查，保证检漏保护装置灵敏、可靠。

当检查中发现电网绝缘1140v系统低于50千欧、660v系统低于30千欧时，应立即寻找出那一支路绝缘降低，并向调度室和机电科汇报。

由调度室通知使用单位停电遥测，查找故障点。

如果使用单位不及时查找故障，机电队在请示调度室同意后有权停止供电。

(六)运行中的二级选漏保护装置，机电队及相关区队配合每季度做一次远方人工漏电跳闸试验。

试验前一天由机电队负责在调度会通报试验支路名称、影响单位、影响时间及配合事项等。

井下低压检漏保护装置试验规定为了保证煤矿井下安全供电,预防触电和电火花事故,根据煤矿安全规程第457条“每天必须对低压检漏装置的运行情况进行一次跳闸试验”和煤矿井下低压检漏保护装置的安装、运行、维护与检修细则第19条“运行中的检漏保护装置,每月至少做一次远方人工漏电跳闸试验”的有关规定,特制定井下低压检漏保护装置试验规定;第一条本规定仅适用于井下中性点不直接接地的1140V及以下动力、照明、信号电网中的各类检漏保护装置,包括各类设备中具有漏电闭锁、漏电跳闸及选择性漏电保护功能的保护单元以下简称检漏保护装置;第二条井下各变电所低压馈出线必须装设自动切断漏电馈出线的检漏保护装置或装设带漏电闭锁的检漏保护装置或有选择性的检漏保护装置;煤电钻、照明信号馈电线必须装设有自动切断漏电馈电线的检漏保护装置;确保检漏保护装置运行正常,跳闸灵敏可靠,严禁任意拆除或停用,一经发现矿将给予挂红黄牌处罚,限期整改或停止使用;第三条井下使用的检漏保护装置,各单位必须设专人每天对检漏保护装置的运行情况进行维护和试验并作记录,严禁出现漏试或漏填试验记录,一经发现矿将按典型“三违”论处,情节严重者追究当事人和单位主要负责人的责任;第四条检漏保护装置的绝缘电阻值应符合：1140V的用1000V 摇表摇测不低于10MΩ；660V的用1000V摇表摇测不低于10MΩ；127V的用250V摇表摇测不低于2MΩ;第五条检漏保护装置接地系统的规定:1.主接地线要可靠地与采区变电所的辅助接地母线或局部接地极连接;煤电钻、照明综合保护装置只设辅助接地极能够满足要求的可不另设主接地极远点试验可靠动作;2.供检漏保护装置作检验用的辅助接地线,必须使用芯线总断面不小于10mm2的橡套电缆;检漏保护装置的辅助接地极必须单独设置,规格要求与局部接地极相同,并距局部接地极的直线距离不小于5m;第六条检漏保护装置试验周期和远方试验方法的规定:1.新安装的检漏保护装置在首次投入运行前做一次远方人工漏电跳闸试验试验地点瓦斯浓度≤1%;2.用试验按钮对运行中的检漏保护装置进行跳闸试验:煤岩电钻综合保护装置每班试验一次;照明信号综合保护装置每天试验一次;对自动切断漏电馈出线的检漏保护装置或具有选择性功能的检漏保护装置各支路每天做一次跳闸试验;3.运行中的检漏保护装置,每月做一次远方人工漏电跳闸试验试验地点瓦斯浓度≤1%;4.远方人工漏电跳闸试验的方法：在最远端的控制开关的负荷侧按不同电压等级接入试验电阻127V用2kΩ、10W电阻,660V用11kΩ、10W电阻,1140V用20kΩ、10W电阻;例如电磁启动器中试验电阻的一端接在熔断管的螺扣上,另一端接在外壳上,盖上外壳后送电,观察馈电开关是否跳闸;如跳闸,说明检漏保护装置动作可靠;试验完毕后,要拆除试验电阻;第七条对检漏保护装置进行试验的规定：1.用试验按钮对检漏保护装置进行定期跳闸试验的规定：严格按照下表中规定的时间和地点,由责任单位定期完成跳闸试验工作,特殊情况下不能正常进行跳闸试验的,应制定具体措施,经审批后方可执行;2.检漏保护装置远方人工漏电跳闸试验的规定：⑴检漏装置的远方人工漏电跳闸试验,必须由下表中责任单位的专职电气工作人员进行,并遵守规定时间,认真填写试验记录;⑵远方试验的地点由机电科确定并下发通知单,涉及回风巷或采掘工作面头试验地点的通知单下发给责任单位,由通风工区测定瓦斯浓度；其它地点的通知单仅下发给责任单位;远方试验责任单位界定如下：⑶远方试验的具体日期由责任单位确定但相邻两次试验的间隔不得大于30天,并负责提前一天通知机电科和通风工区;⑷检漏远方试验地点的瓦斯浓度由通风工区瓦斯检测员随时检测,确认在其巷道风流中瓦斯浓度在1%以下时,方可进行导体对地放电;检漏装置试验后,瓦斯检查员必须检查相关巷道的瓦斯浓度,不超限方可恢复供电;⑸首次确定的远方试验地点由机电科人员负责带领工作人员至试验地点;3.煤岩电钻、照明信号综合保护装置,严格按照规定的试验周期根据各单位交接班实际情况,在不影响安全生产的情况下自行安排时间;第八条其它规定：1.检漏装置试验时发现开关不能正常动作,负责试验的单位必须立即向机电科和设备归属单位汇报处理;2.检漏装置的日试验和远点试验记录,由责任单位在次月5日前送达机电科,由负责整理、检查并存档;3.生产区队的采掘电钳工和电气管理人员有举报未按规定试验检漏装置的权利和义务,举报地点：机电科,一经查实将对责任者进行处罚;4.在规定时间内的检漏试验,不再单独通知用电单位,各用电单位必须予以高度重视,合理安排工作内容;。

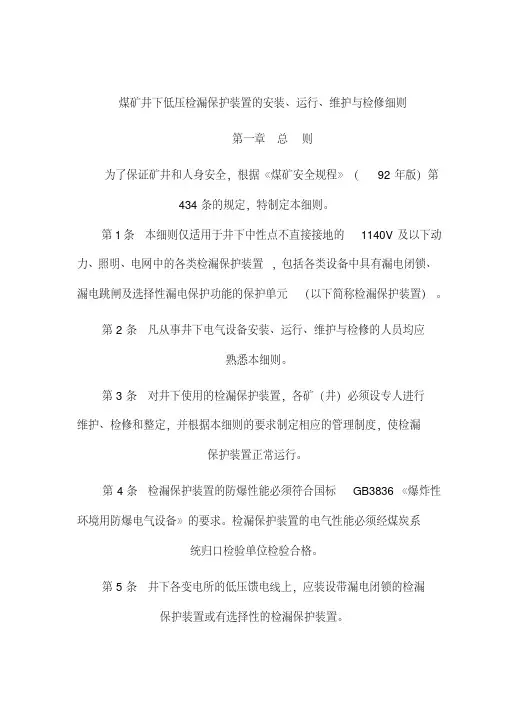

煤矿井下低压检漏保护装置的安装、运行、维护与检修细则第一章总则为了保证矿井和人身安全，根据《煤矿安全规程》(1992年版)第434条的规定，特制定本细则。

第1条本细则仅适用于井下中性点不直接接地的1 l40 V及以下动力、照明、信号电网中的各类检漏保护装置，包括各类设备中具有漏电闭锁、漏电跳闸及选择性漏电保护功能的保护单元(以下简称检漏保护装置)。

第2条凡从事井下电气设备安装、运行、维护与检修的人员均应熟悉本细则。

第3条对井下使用的检漏保护装置，各矿(井)必须设专人进行维护、检修和整定，并根据本细则的要求制定相应的管理制度，使检漏保护装置正常运行。

第4条检漏保护装置的防爆性能必须符合国标GB 3836((爆炸性环境用防爆电气设备》的要求。

检漏保护装置的电气性能必须经煤炭系统归口检验单位检验合格。

第5条井下各变电所的低压馈电线上，应装设带漏电闭锁的检漏保护装置或有选择性的检漏保护装置。

如无此种装置，必须装设自动切断漏电馈电线的检漏保护装置。

煤(岩)电钻、照明信号馈电线上，必须装设有自动切断漏电馈电线的检漏保护装置。

低压电磁起动器应具备漏电闭锁功能。

第6条运行中的检漏保护装置性能必须可靠，严禁任意拆除或停用。

第7条选择性检漏保护装置必须配套使用(即总开关和所有分支开关必须都装设)，带延时的总检漏保护装置不准单独使用。

第二章下井前的检验第8条检漏保护装置在地面要进行仔细检查、试验，符合要求后才可下井使用。

检查试验内容：1．按国标GB3836(1爆炸性环境用防爆电气设备》检查隔爆外壳是否符合规定。

2．按厂家说明书上所示线路核对检漏保护装置内部接线是否正确，连线是否良好，元件、导线等有无破损。

3．检漏保护装置的绝缘电阻值应符合：1 l40 V的用 1 000 V 摇表摇测不低于10 MΩ；660 V的用1 000 V摇表摇测不低于10 M Ω；380 V的用500 V摇表摇测不低于5 MΩ；127V的用250 V摇表摇测不低于2MΩ；42 V的用250V摇表摇测不低于0．5MΩ。

井下三大保护整定细则一、低压电网短路保护整定原则：根据井下电网的实际情况，短路保护装置的整定值应保证在发生短路时，保护装置能迅速切断故障电路，避免火灾和人身伤害事故的发生。

整定方法：通过计算电网的最大工作电流，确定短路保护装置的动作电流。

同时，应考虑电网的短路容量和电缆的阻抗等因素。

定期测试：定期对短路保护装置进行测试，确保其在规定的动作电流下能正确动作。

二、保护接地装置安装接地要求：所有电气设备的金属外壳和电缆的金属护套均应接地，接地电阻应符合规定要求。

接地装置安装：接地装置应安装在干燥、无积水的地方，接地线与接地极的连接应牢固可靠。

标识管理：对接地装置进行标识，定期检查接地装置的完好性和接地电阻值。

三、保护接地检查测定检查周期：每季度至少进行一次接地电阻的测量，确保接地电阻值在规定范围内。

测量方法：采用专用的接地电阻测量仪器进行测量，测量时应注意消除干扰因素。

记录管理：对测量结果进行详细记录，对超出规定值的接地电阻应及时进行处理。

四、低压检漏保护安装安装要求：所有低压馈电线路均应安装检漏保护装置，确保在发生漏电时能及时切断电源。

选型与安装：根据线路的实际情况选择合适的检漏保护装置，并按照相关规定进行安装。

试运行：安装完成后应进行试运行，确保检漏保护装置能正常工作。

五、低压检漏保护运行运行监控：定期对检漏保护装置进行运行监控，确保其处于良好的工作状态。

故障处理：发现检漏保护装置故障或误动作时，应及时进行处理，确保电网的安全运行。

六、低压检漏保护维护日常维护：定期对检漏保护装置进行清洁和检查，确保其外观完好、连接紧固。

定期校验：定期对检漏保护装置进行校验，确保其动作准确可靠。

七、低压检漏保护检修检修周期：每年至少进行一次全面的检修工作，对检漏保护装置进行解体检查和性能测试。

检修内容：包括清洁内部、检查零部件的完好性、测试动作性能等。

检修记录：对检修过程进行详细记录，包括检修时间、检修内容、检修结果等。

鸿发煤矿井下漏电保护使用运行规定根据我矿漏电保护使用现状，为保证供电安全，编写本规定，本规定适用于鸿发煤矿井下1140V及以下电压等级的系统及保护单元。

一、通用要求1、井下电工、设备运行人员、管理人员必须熟悉掌握并认真执行本规定，本规定经批准后由机电科订印成册，做到每个相关人员人手一册，并由区、队组织学习，做好学习记录。

2、每个供电系统（即每台变压器）都必须设臵一台总开关，并投入漏电保护和漏洞闭锁装臵。

每个分支开关上都要设臵方向性漏电保护和漏电闭锁装臵，漏电保护装臵和方向性漏电保护装臵必须配合使用严禁只投入一种。

3、漏电保护系统严禁脱保运行。

4、机电科要对井下的供电系统和设备以队为单元进行区域划分，各队要以电工班组为主体以每个人(电工）为单元进行区域划分。

做到任务到人责任明确，使漏电保护管理做到横向到边，纵向到底。

区域划分要本着管、用、修一体化的原则，同时要方便运行和检修、维护、试验。

杜绝扯皮现象。

5、电工对辖区内的漏电保护运行和完好负全责，电工班组长应经常对漏电保护系统进行检查，对本班辖区的漏电保护运行和完好负责，区队主要领导和分管领导要将漏电保护的使用、维护、检修、试验纳入区队管理的重要日程中去，并对本队的漏电保护运行和完好负直接管理责任，机电科每月应对全矿的漏电保护使用情况进行不少于一次的抽查，并有抽查记录和定性分析报告，报矿机电负责人。

有效的发挥监督、检查的职能作用。

同时要有效的进行业务指导。

二、入井前和投入运行前设备安装单位必须做到1、严格检查“三证”“一标”不全者严禁入井。

更新改造设备必须有国家授权机构出具的准用手续方可入井。

2、严格按相关标准检查防爆性能，不合格的不得入井。

3、认真按说明书对设备性能进行比对，说明书与设备必须相符。

接1、各参数要严格按说明书的要求进行整定，准确的按设备使用性质设臵“总开”和“分开”。

2、主接地必须与井下接地网做可靠连接，并符合接地相关规定。

3、辅助接地导线采用总截面不小于10平方毫米的阻燃橡套电缆，辅助接地极的设臵和局部接地极的要求一致，辅助接地极与局部接地极的直线距离不得小于5米。

煤矿井下低压检漏保护装置的安装、运行、维护与检修细则第一章总则为了保证矿井和人身安全，根据《煤矿安全规程》（92年版）第434条的规定，特制定本细则。

第1条本细则仅适用于井下中性点不直接接地的1140V及以下动力、照明、电网中的各类检漏保护装置，包括各类设备中具有漏电闭锁、漏电跳闸及选择性漏电保护功能的保护单元（以下简称检漏保护装置）。

第2条凡从事井下电气设备安装、运行、维护与检修的人员均应熟悉本细则。

第3条对井下使用的检漏保护装置，各矿（井）必须设专人进行维护、检修和整定，并根据本细则的要求制定相应的管理制度，使检漏保护装置正常运行。

第4条检漏保护装置的防爆性能必须符合国标GB3836《爆炸性环境用防爆电气设备》的要求。

检漏保护装置的电气性能必须经煤炭系统归口检验单位检验合格。

第5条井下各变电所的低压馈电线上，应装设带漏电闭锁的检漏保护装置或有选择性的检漏保护装置。

煤（岩）电钻、照明馈电线上，必须装设有自动切断漏电馈电线的检漏保护装置。

低压电磁起动器应具备漏电闭锁功能。

第6条运行中检漏保护装置性能必须可靠，严禁任意拆除或停用。

第7条选择性检漏保护装置必须配套使用（即总开关和所有分支开关必须都装设），带延时的总检漏保护装置不准单独使用。

第二章下井前的检验第8条检漏保护装置在地面要进行仔细检查、试验，符合要求后才可下井使用。

检查试验内容：1、按GB3836《爆炸性用防爆电气设备》检查隔爆外壳是否符合规定。

2、按厂家说明书上所示线路核对检漏保护装置内部接线是否正确，连线是否良好，元件、导线等有无破损。

3、检漏保护装置的绝缘电阻值应符合：1140V的用1000V摇表摇测不低10MΩ；660V的用1000V摇表摇测不低于10MΩ；380V的用500V摇表摇测不低于5MΩ；127V的用250V摇表摇测不低于2MΩ；42V的用250V摇表摇测不低于0.5MΩ。

4、介电性能试验必须能承受交流工频耐压试验，历时1min而无击穿闪络现象。

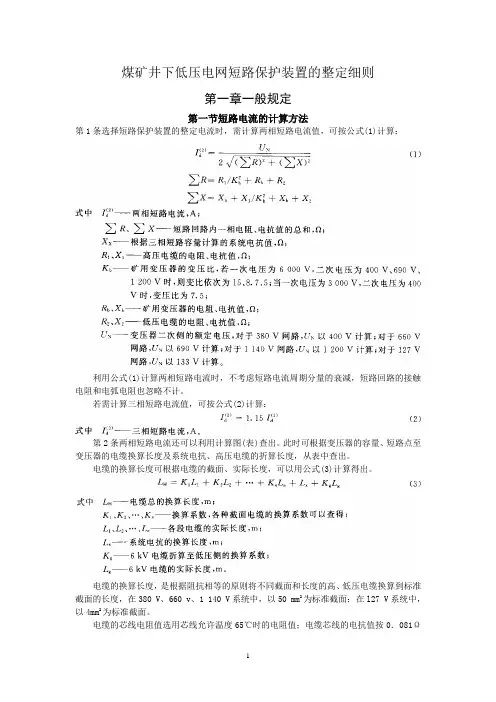

煤矿井下低压电网短路保护装置的整定细则第一章一般规定第一节短路电流的计算方法第1条选择短路保护装置的整定电流时，需计算两相短路电流值，可按公式(1)计算：利用公式(1)计算两相短路电流时，不考虑短路电流周期分量的衰减，短路回路的接触电阻和电弧电阻也忽略不计。

若需计算三相短路电流值，可按公式(2)计算：第2条两相短路电流还可以利用计算图(表)查出。

此时可根据变压器的容量、短路点至变压器的电缆换算长度及系统电抗、高压电缆的折算长度，从表中查出。

电缆的换算长度可根据电缆的截面、实际长度，可以用公式(3)计算得出。

电缆的换算长度，是根据阻抗相等的原则将不同截面和长度的高、低压电缆换算到标准截面的长度，在380 V、660 v、1 140 V系统中，以50 mm2为标准截面；在l27 V系统中，以4mm2为标准截面。

电缆的芯线电阻值选用芯线允许温度65℃时的电阻值；电缆芯线的电抗值按0．081Ω／km计算；线路的接触电阻和电弧电阻均忽略不计。

第二节短路保护装置第3条馈出线的电源端均需加装短路保护装置。

低压电动机应具备短路、过负荷、单相断线的保护装置。

第4条当干线上的开关不能同时保护分支线路时，则应在靠近分支点处另行加装短路保护装置。

第5条各类短路保护装置均应按本细则进行计算、整定、校验，保证灵敏可靠，不准甩掉不用，并禁止使用不合格的短路保护装置。

第二章电缆线路的短路保护第一节电磁式过电流继电器的整定第6条 1 200V及以下馈电开关过电流继电器的电流整定值，按下列规定选择。

1．对保护电缆干线的装置按公式(4)选择：2．对保护电缆支线的装置按公式(5)选择：目前某些爆磁力起动器装有限流热继电器，其电磁元件按上述原则整定，其热元件按公式(7)整定。

煤矿井下常用电动机的额定起动电流和额定电流可以从电动机的铭牌或技术资料中查出，并计算出电动机的额定起动电流近似值。

对鼠笼式电动机，其近似值可用额定电流值乘以6；对于绕线型电动机，其近似值可用额定电流值乘以1．5；当选择起动电阻不精确时，起动电流可能大于计算值，在此情况下，整定值也要相应增大，但不能超过额定电流的2．5倍。

煤矿井下低压检漏保护装置的安装、运行、维护与检修细则第一章总则为了保证矿井和人身安全，根据《煤矿安全规程》（92年版）第434条的规定，特制定本细则。

第1条本细则仅适用于井下中性点不直接接地的1140V及以下动力、照明、电网中的各类检漏保护装置，包括各类设备中具有漏电闭锁、漏电跳闸及选择性漏电保护功能的保护单元（以下简称检漏保护装置）。

第2条凡从事井下电气设备安装、运行、维护与检修的人员均应熟悉本细则。

第3条对井下使用的检漏保护装置，各矿（井）必须设专人进行维护、检修和整定，并根据本细则的要求制定相应的管理制度，使检漏保护装置正常运行。

第4条检漏保护装置的防爆性能必须符合国标GB3836《爆炸性环境用防爆电气设备》的要求。

检漏保护装置的电气性能必须经煤炭系统归口检验单位检验合格。

第5条井下各变电所的低压馈电线上，应装设带漏电闭锁的检漏保护装置或有选择性的检漏保护装置。

煤（岩）电钻、照明馈电线上，必须装设有自动切断漏电馈电线的检漏保护装置。

低压电磁起动器应具备漏电闭锁功能。

第6条运行中检漏保护装置性能必须可靠，严禁任意拆除或停用。

第7条选择性检漏保护装置必须配套使用（即总开关和所有分支开关必须都装设），带延时的总检漏保护装置不准单独使用。

第二章下井前的检验第8条检漏保护装置在地面要进行仔细检查、试验，符合要求后才可下井使用。

检查试验内容：1、按GB3836《爆炸性用防爆电气设备》检查隔爆外壳是否符合规定。

2、按厂家说明书上所示线路核对检漏保护装置内部接线是否正确，连线是否良好，元件、导线等有无破损。

3、检漏保护装置的绝缘电阻值应符合：1140V的用1000V摇表摇测不低10MΩ；660V的用1000V摇表摇测不低于10MΩ；380V 的用500V摇表摇测不低于5MΩ；127V的用250V摇表摇测不低于2MΩ；42V的用250V摇表摇测不低于0.5MΩ。

4、介电性能试验必须能承受交流工频耐压试验，历时1min而无击穿闪络现象。

******2015年井下低压供电系统检漏保护装置远方漏电跳闸试验安全技术措施一、基本情况：为确保我矿2015年井下低压供电系统安全可靠运行，各项保护装置灵敏可靠，杜绝电气事故的发生。

根据《煤矿安全规程》中第457条、《煤矿井下低压检漏保护装置的安装、运行、维护与检修细则》中第19条规定，以及国家安全监察局颁发的《煤矿安全质量标准及考核评级办法》中的相关要求；必须对供电系统中“运行中的检漏保护装置每月至少做一次远方人工漏电跳闸试验”。

为保障井下低压供电系统检漏保护装置远方人工漏电跳闸试验安全顺利进行，特编制本安全技术措施。

1、井下变电所漏电保护低压开关基本情况2、井下采掘工作面漏电保护低压开关配电点/移变基本情况3、试验组织：由机电科组织，机电队、及相关生产区队配合（需要配合的区队提前一天调度会通知）。

4、参加试验人员：***：全矿井下低压供电系统远方漏电试验总负责.***：井下低压供电系统远方漏电试验技术负责。

机电科：*********负责各单位现场远方漏电试验工作，以及试验结果汇总。

机电队：***负责配合机电科做好井下各采区变电所低压供电系统远方漏电实验工作各采掘区队：机电负责人负责配合做好本单位供电配电点远方漏电试验工作。

5、试验时间：每月28日～30日（2月份除外）上午8点班检修时间。

如时间上与其他工程有所冲突，以其他工程为主，本项试验另行安排时间进行检验，对影响区队提前一天调度会通知。

6、试验地点：1、井下各变电所和各采掘工作面有低压馈电开关控制的配电点。

7、试验使用仪器：万用表 1000V兆欧表试验电阻二、试验标准及试验步骤：1、试验标准：依据《煤矿井下保护接地装置的安装、检查、测定工作细则》“井下低压检漏保护装置电气性能”的相关标准如下表：注：三相漏电动作值应为单相漏电动作电阻值的3倍，其偏差不大于±20％2、有分开关配合的、具备选择性的低压总馈漏电试验步骤：2.1变电所的低压总馈检漏保护装置的试验，在各变电所内进行，将所有分馈断开后，在分馈开关的负荷侧安装试验电阻做人工模拟人身触电远方漏电试验。

煤矿井下低压检漏保护装置的安装、运行、维护与检修细则第一章总则为了保证矿井和人身安全，根据《煤矿安全规程》（92 年版）第434 条的规定，特制定本细则。

第1 条本细则仅适用于井下中性点不直接接地的1140V 及以下动力、照明、电网中的各类检漏保护装置，包括各类设备中具有漏电闭锁、漏电跳闸及选择性漏电保护功能的保护单元（以下简称检漏保护装置）。

第2 条凡从事井下电气设备安装、运行、维护与检修的人员均应熟悉本细则。

第3 条对井下使用的检漏保护装置，各矿（井）必须设专人进行维护、检修和整定，并根据本细则的要求制定相应的管理制度，使检漏保护装置正常运行。

第4 条检漏保护装置的防爆性能必须符合国标GB3836 《爆炸性环境用防爆电气设备》的要求。

检漏保护装置的电气性能必须经煤炭系统归口检验单位检验合格。

第5 条井下各变电所的低压馈电线上，应装设带漏电闭锁的检漏保护装置或有选择性的检漏保护装置。

煤（岩）电钻、照明馈电线上，必须装设有自动切断漏电馈电线的检漏保护装置。

低压电磁起动器应具备漏电闭锁功能。

第6 条运行中检漏保护装置性能必须可靠，严禁任意拆除或停用。

第7 条选择性检漏保护装置必须配套使用（即总开关和所有分支开关必须都装设），带延时的总检漏保护装置不准单独使用。

第二章下井前的检验第8 条检漏保护装置在地面要进行仔细检查、试验，符合要求后才可下井使用。

检查试验内容：1、按GB3836 《爆炸性用防爆电气设备》检查隔爆外壳是否符合规定。

2、按厂家说明书上所示线路核对检漏保护装置内部接线是否正确，连线是否良好，元件、导线等有无破损。

3 、检漏保护装置的绝缘电阻值应符合：1140V 的用1000V 摇表摇测不低10M Q; 660V的用1000V 摇表摇测不低于10M Q; 380V 的用500V摇表摇测不低于5M Q; 127V的用250V摇表摇测不低于2M Q; 42V 的用250V 摇表摇测不低于0.5M Q。

附件1：煤矿井下低压电网短路保护装置的整定细则第一章一般规定第一节短路电流的计算方法第1条选择短路保护装置的整定电流时，需计算两相短路电流值，可按公式(1)计算：利用公式(1)计算两相短路电流时，不考虑短路电流周期分量的衰减，短路回路的接触电阻和电弧电阻也忽略不计。

若需计算三相短路电流值，可按公式(2)计算：第2条两相短路电流还可以利用计算图(表)查出。

此时可根据变压器的容量、短路点至变压器的电缆换算长度及系统电抗、高压电缆的折算长度，从表中查出。

电缆的换算长度可根据电缆的截面、实际长度，可以用公式(3)计算得出。

电缆的换算长度，是根据阻抗相等的原则将不同截面和长度的高、低压电缆换算到标准截面的长度，在380 V、660 v、1140 V系统中，以50 mm2为标准截面；在l27 V系统中，以4mm2为标准截面。

电缆的芯线电阻值选用芯线允许温度65℃时的电阻值；电缆芯线的电抗值按0.081Ω／km计算；线路的接触电阻和电弧电阻均忽略不计。

第二节短路保护装置第3条馈出线的电源端均需加装短路保护装置。

低压电动机应具备短路、过负荷、单相断线的保护装置。

第4条当干线上的开关不能同时保护分支线路时，则应在靠近分支点处另行加装短路保护装置。

第5条各类短路保护装置均应按本细则进行计算、整定、校验，保证灵敏可靠，不准甩掉不用，并禁止使用不合格的短路保护装置。

第二章电缆线路的短路保护第一节电磁式过电流继电器的整定第6条1200V及以下馈电开关过电流继电器的电流整定值，按下列规定选择。

1．对保护电缆干线的装置按公式(4)选择：2．对保护电缆支线的装置按公式(5)选择：目前某些隔爆磁力起动器装有限流热继电器，其电磁元件按上述原则整定，其热元件按公式(7)整定。

煤矿井下常用电动机的额定起动电流和额定电流可以从电动机的铭牌或技术资料中查出，并计算出电动机的额定起动电流近似值。

对鼠笼式电动机，其近似值可用额定电流值乘以6；对于绕线型电动机，其近似值可用额定电流值乘以1.5；当选择起动电阻不精确时，起动电流可能大于计算值，在此情况下，整定值也要相应增大，但不能超过额定电流的2.5倍。

检漏装置远方漏电试验规定为使井下低压供电系统中检漏保护装置使用正常，动作灵敏可靠，确保供电安全。

依据煤生字【1998】第237号关于《煤矿井下低压检漏保护装置的安装、运行、维护与检修细则》和《煤矿井下三大保护细则》要求，在瓦斯检查员的配合下，对新安装的检漏保护装置在首次投入运行前做一次远方人工漏电跳闸试验。

运行中的检漏保护装置，每月至少做一次远方人工漏电跳闸试验。

为保证试验安全，结合我公司的实际情况，特制定检漏保护装置远方漏电试验规定如下：一、试验周期所有检漏保护装置必须在下井新安装后进行一次远方人工漏电跳闸试验，以后每月试验一次，但保证试验周期不超过一个月。

二、试验人员组织责任区队机电区长或机电技术员负责试验现场的安全和现场指挥，进行远方漏电试验的电工最少配备3人。

三、试验对象承担漏电检测保护功能的开关，如各工作面配电点移动变电站低压侧保护箱（俗称低压头）、变电所干式变压器下低压总馈电开关及具有选择性漏电保护功能的分支馈电开关、照明综保等。

四、试验方法1、试验电阻：按不同电压等级接入试验电阻（127V用2kΩ、10W电阻；380V用3.5kΩ、10W电阻;660V用11kΩ、10W电阻;1140V用20k Ω、10W电阻; 3300V用50kΩ、20W）。

2、试验电阻放置地点：供电系统最远点磁力启动器内部负荷侧（660V、1140V、3300V）和小电接线腔（127V照明灯、声光信号或组合电铃等）。

3、380V、660V、1140V、3300V供电线路的移变低压头或总馈电开关试验：①有分支馈电开关线路：分断最远端磁力启动器，分断分支馈电开关，打开最远端磁力启动器门，先将漏电闭锁电路解除，将试验电阻一端接在负荷侧其中一相的线柱上，另一端接在地线线柱上，然后将门关闭，拧紧各部位螺拴。

先合上分支馈电开关，再合磁力启动器，移变低压头或总馈电开关应立即跳闸，报漏电故障，若不跳闸应立即分断磁力启动器，查明原因进行处理。

采掘供电设计规范一、设计依据1、煤矿安全规程2、煤矿供电设计手册3、煤矿井下低压电网短路保护装置的整定细则4、煤矿井下低压检漏保护装置的安装、运营、维护与检修细则5、煤矿井下保护接地装置的安装、检查、测定工作细则6、供电设计软件二、设计规定1、采掘工作面重要排水地点（涌水量30m3及以上）及有地质钻场的排水设备、局部通风机必须实现双回路供电。

2、掘进工作面瓦斯异常区域的局部通风机应采用三专（专用变压器、专用开关、专用线路）供电，高瓦斯及突出矿井推广采用双三专供电。

使用局部通风机供风的地点必须实行风电闭锁，保证停风后切断停风区内所有非本质安全型电气设备的电源。

使用2台局部通风机供风的，2台局部通风机都必须同时实现风电闭锁，保证当正常运转的局部通风机停止运转或停风后能切断停风区域内所有本质安全型电气设备的电源。

3、采掘供电不能混用，应分开供电。

4、煤巷掘进工作面风机配电点原则上设立在车场风门外侧。

三、供电计算范例1、负荷记录与变压器选择1.1负荷记录计算变压器负荷登记表公式参数说明：K x——需用系数；cosφpj——平均功率因数；cosφe——额定功率因数；P max——最大一台电动机功率，kW；S b——变压器需用容量，kV•A；∑P e——变压器所带设备额定功率之和，kW；P d——变压器短路损耗，W；S e——变压器额定容量，k V•A；U e2——变压器二次侧额定电压，V；U z——变压器阻抗压降；1.2 变压器的选择根据供电系统的拟订原则，变压器的选择原理如下：1.2.1 变压器 T1：K x = 0.4 + 0.6×P max∑P ecos φpj = ∑(P i ×cosφei )∑P i将K x 值和cos φpj 值代入得 S b =K x ×∑P ecos φpj选用KBSGZY-××/6/0.693 型号符合规定。

1.2.2 变压器 T2： K x = 0.4 + 0.6×P max∑P eA = ∑(P i ×cosφei )B = ∑P i cos φpj = AB将K x 值和cos φpj 值代入得S b = K x ×∑P ecos φpj选用KBSGZY-××/6/0.693 型号符合规定。

煤矿井下低压检漏保护装置的安装、运行、维护与检修细则第一章总则为了保证矿井和人身安全，根据《煤矿安全规程》（92年版）第434条的规定，特制定本细则。

第1条本细则仅适用于井下中性点不直接接地的1140V及以下动力、照明、电网中的各类检漏保护装置，包括各类设备中具有漏电闭锁、漏电跳闸及选择性漏电保护功能的保护单元（以下简称检漏保护装置）。

第2条凡从事井下电气设备安装、运行、维护与检修的人员均应熟悉本细则。

第3条对井下使用的检漏保护装置，各矿（井）必须设专人进行维护、检修和整定，并根据本细则的要求制定相应的管理制度，使检漏保护装置正常运行。

第4条检漏保护装置的防爆性能必须符合国标GB3836《爆炸性环境用防爆电气设备》的要求。

检漏保护装置的电气性能必须经煤炭系统归口检验单位检验合格。

第5条井下各变电所的低压馈电线上，应装设带漏电闭锁的检漏保护装置或有选择性的检漏保护装置。

煤（岩）电钻、照明馈电线上，必须装设有自动切断漏电馈电线的检漏保护装置。

低压电磁起动器应具备漏电闭锁功能。

第6条运行中检漏保护装置性能必须可靠，严禁任意拆除或停用。

第7条选择性检漏保护装置必须配套使用（即总开关和所有分支开关必须都装设），带延时的总检漏保护装置不准单独使用。

第二章下井前的检验第8条检漏保护装置在地面要进行仔细检查、试验，符合要求后才可下井使用。

检查试验内容：1、按GB3836《爆炸性用防爆电气设备》检查隔爆外壳是否符合规定。

2、按厂家说明书上所示线路核对检漏保护装置内部接线是否正确，连线是否良好，元件、导线等有无破损。

3、检漏保护装置的绝缘电阻值应符合：1140V的用1000V摇表摇测不低10MΩ；660V的用1000V摇表摇测不低于10MΩ；380V的用500V摇表摇测不低于5MΩ；127V的用250V摇表摇测不低于2MΩ；42V 的用250V摇表摇测不低于0.5MΩ。

4、介电性能试验必须能承受交流工频耐压试验，历时1min而无击穿闪络现象。
