开关电源学习介绍开关电源是一种转换电压类型和/或电流大小的电源,其工作原理是通过使用开关管和其他电子元件来实现定期切换电源输入和输出的方式。
相较于传统的线性电源,开关电源具有高效率、小体积、轻重量等优点,在现代电子设备中应用广泛。
接下来将介绍开关电源的基本原理、工作方式、应用领域以及相关的学习内容。
一、开关电源的基本原理:开关电源的工作原理是利用了开关管的开关特性,通过改变电源输入电压形式和周期,来实现变换输出电压类型和/或电流大小。
开关管将输出电流连续地开关导通和截断,通过调制开关周期和占空比来控制输出电压和电流。
二、开关电源的工作方式:开关电源工作原理分为两种方式,分别为单端工作和双端工作。
单端工作方式是通过一段纯电感元件和一个存储元件来实现,而双端工作方式则需要两段纯电感元件和两个存储元件。
三、开关电源的应用领域:开关电源广泛应用于各种电子设备和系统中,例如计算机、通信设备、电视机、音响、工业自动化、医疗器械等。
由于其效率高、可靠性好、稳定性强,因此成为现代电子设备不可或缺的供电方式。
四、开关电源学习内容:1.开关电源的基本原理和工作方式:学习开关电源的工作原理和基本电路结构,掌握开关管、电感、电容、二极管等元件的使用方法和特性。
2.开关电源的设计和调试方法:学习开关电源的设计流程和方法,了解开关电源的电路布局、元件选型和组装技巧,掌握开关电源的调试和故障排除方法。
3.开关电源的应用与实践:学习开关电源在各种电子设备中的应用技术和实践经验,了解开关电源在不同应用领域的设计要求和特点,掌握根据实际需求设计和优化开关电源的能力。
4.开关电源的性能测试与评估:学习开关电源的性能指标和测试方法,掌握开关电源输出电压、电流、效率等性能参数的测试技术和评估方法。
在学习开关电源的过程中,可以通过相关教材、网络资源、实验等多种途径进行学习和实践。
同时,了解电力电子学、模拟电路和数字电路等相关知识也是深入学习开关电源的基础。
开关电源工作原理详解析开关电源是一种常见的电源供应器件,具有高效率、稳定性和可靠性等优点。
本文将详细解析开关电源的工作原理,包括其基本构成、工作过程以及相关应用。
一、基本构成开关电源主要由输入端、输出端、开关管、变压器、整流电路、滤波电路和稳压电路等组成。
输入端:负责接收交流电源输入,并通过变压器进行电压变换。
输入滤波电路:用于滤除交流电源输入时的干扰信号,保证后续电路正常工作。
整流电路:将输入的交流电转换为直流电,一般采用整流桥或者整流二极管进行整流。
滤波电路:通过滤波电容和滤波电感对整流电路输出的脉动电流进行滤波,使其变为更为纯净的直流电。
开关管:起到开关的作用,通过开关管的导通和关断,将高频信号传送到变压器。
变压器:将输入的电压进行变换,可以降压或升压,以满足输出端的要求。
稳压电路:控制输出电压的稳定性,通过反馈电路控制开关管的导通和关断,保持输出电压恒定。
二、工作过程1. 导通状态:开关管导通,电流从输入端经过变压器进入输出端。
在导通状态下,开关管内部电阻很小,电流能够顺利通过。
通过变压器的转换作用,电压可以降低或升高,然后通过整流电路和滤波电路处理,输出为直流电。
2. 关断状态:开关管关断,电流中断。
在关断状态下,开关管内部电阻很大,电流无法通过。
由于开关管的关断,变压器产生磁场的能量无处释放,因此会产生反向电压,反向电压的存在使得电流继续流动,这一能量会被储存在电感中。
通过不断交替地在导通状态和关断状态之间进行切换,开关电源可以实现高效率的电能转换,进而向输出端提供稳定的直流电。
三、应用领域开关电源由于其高效性和可靠性,广泛应用于各个领域。
以下是一些常见的应用:1. 电子产品领域:如电脑、手机、电视等消费电子产品,它们都需要稳定的直流电供应。
2. 工业自动化:在工业生产中,很多设备需要稳定可靠的电源,开关电源可以满足这些需求。
3. 通信设备:无论是固定电话、移动通信基站还是网络交换设备,都需要开关电源来提供稳定的电能。
开关电源工作详细原理讲解
开关电源是一种将输入电源转换为需要的输出电源的电子装置。
它主要由变压器、整流电路、滤波电路、功率开关器件、控制电路等组成。
以下是开关电源的工作原理的详细讲解。
1. 变压器:开关电源采用高频工作,输入的交流电压经过变压器降压,得到适合的工作电压。
2. 整流电路:变压器输出的交流电压经过整流电路,将其变为直流电压。
常用的整流电路包括单相半波整流电路、单相全波整流电路和三相全波整流电路。
3. 滤波电路:直流电压经过整流后还带有较大的纹波,需要通过滤波电路进行滤波,减小纹波。
常见的滤波电路有电容滤波电路和电感滤波电路。
4. 功率开关器件:开关电源使用功率开关器件(如MOSFET
或IGBT)来控制电流的开关状态。
通过控制开关的导通和关
断时间,可以调整输出电压和电流。
5. 控制电路:控制电路是开关电源的核心部分,它根据输出电压的反馈信号,实时调整功率开关器件的开关状态,确保输出电压稳定。
6. 反馈回路:开关电源会通过反馈回路感知输出电压情况,并将这一信息传递给控制电路。
当输出电压偏离设定值时,控制电路将校正功率开关器件的开关状态,维持输出电压的稳定性。
综上所述,开关电源通过变压器对输入电源进行降压,然后经过整流、滤波、功率开关器件和控制电路的协同作用,将输入的交流电源转换为稳定的直流输出电源。
控制电路通过反馈回路不断调整功率开关器件的开关状态,以维持输出电压的稳定性。
开关电源具有高效率、小体积、重量轻等优点,广泛应用于各种电子设备中。
开关电源的主要用途、分类及其参数开关电源是利用现代电力电子技术,控制开关管开通和关断的时间比率,维持稳定输出电压的一种电源,开关电源一般由脉冲宽度调制(PWM)控制IC和MOSFET构成。
电源是各种电子设备必不可缺的组成部分,其性能优劣直接关系到电子设备的技术指标及能否安全可靠地工作。
由于开关电源内部关键元器件工作在高频开关状态,功耗小,转化率高,且体积和重量只有线性电源的20%—30%,故目前它已成为稳压电源的主流产品。
电子设备电气故障的检修,本着从易到难的原则,基本上都是先从电源入手,在确定其电源正常后,再进行其他部位的检修,且电源故障占电子设备电气故障的大多数。
故了解开头电源基本工作原理,熟悉其维修技巧和常见故障,有利于缩短电子设备故障维修时间,提高个人设备维护技能。
开关电源的主要用途:开关电源产品广泛应用于工业自动化控制、军工设备、科研设备、LED照明、工控设备、通讯设备、电力设备、仪器仪表、医疗设备、半导体制冷制热、空气净化器,电子冰箱,液晶显示器,LED灯具,通讯设备,视听产品,安防监控,LED灯袋,电脑机箱,数码产品和仪器类等领域。
开关电源的主要分类:人们在开关电源技术领域是边开发相关电力电子器件,边开发开关变频技术,两者相互促进推动着开关电源每年以超过两位数字的增长率向着轻、小、薄、低噪声、高可靠、抗干扰的方向发展。
开关电源可分为AC/DC和DC/DC两大类。
微型低功率开关电源开关电源正在走向大众化,微型化。
开关电源将逐步取代变压器在生活中的所有应用,低功率微型开关电源的应用要首先体现在,数显表、智能电表、手机充电器等方面。
现阶段国家在大力推广智能电网建设,对电能表的要求大幅提高,开关电源将逐步取代变压器在电能表上面的应用。
反转式串联开关电源反转式串联开关电源与一般串联式开关电源的区别是,这种反转式串联开关电源输出的电压是负电压,正好与一般串联式开关电源输出的正电压极性相反;并且由于储能电感L只在开关K关断时才向负载输出电流,因此,在相同条件下,反转式串联开关电源输出的电流比串联式开关电源输出的电流小一倍。

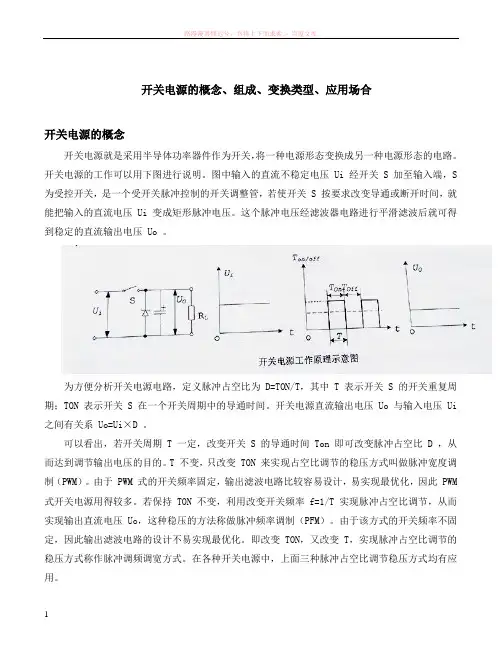

开关电源的概念、组成、变换类型、应用场合开关电源的概念开关电源就是采用半导体功率器件作为开关,将一种电源形态变换成另一种电源形态的电路。
开关电源的工作可以用下图进行说明。
图中输入的直流不稳定电压 Ui 经开关 S 加至输入端,S 为受控开关,是一个受开关脉冲控制的开关调整管,若使开关 S 按要求改变导通或断开时间,就能把输入的直流电压 Ui 变成矩形脉冲电压。
这个脉冲电压经滤波器电路进行平滑滤波后就可得到稳定的直流输出电压 Uo 。
为方便分析开关电源电路,定义脉冲占空比为 D=TON/T,其中 T 表示开关 S 的开关重复周期;TON 表示开关 S 在一个开关周期中的导通时间。
开关电源直流输出电压 Uo 与输入电压 Ui 之间有关系 Uo=Ui×D 。
可以看出,若开关周期 T 一定,改变开关 S 的导通时间 Ton 即可改变脉冲占空比 D ,从而达到调节输出电压的目的。
T 不变,只改变 TON 来实现占空比调节的稳压方式叫做脉冲宽度调制(PWM)。
由于 PWM 式的开关频率固定,输出滤波电路比较容易设计,易实现最优化,因此 PWM 式开关电源用得较多。
若保持 TON 不变,利用改变开关频率 f=1/T 实现脉冲占空比调节,从而实现输出直流电压 Uo,这种稳压的方法称做脉冲频率调制(PFM)。
由于该方式的开关频率不固定,因此输出滤波电路的设计不易实现最优化。
即改变 TON,又改变 T,实现脉冲占空比调节的稳压方式称作脉冲调频调宽方式。
在各种开关电源中,上面三种脉冲占空比调节稳压方式均有应用。
开关电源的组成我们可将开关电源的基本组成简要的用下图的宽图来表示。
其中 DC/DC 变换器是开关电源的核心部分,它主要用以进行功率变换;驱动器是开关行信号的放大部分,对来自信号源的开关信号进行放大和整形,以适应开关管的驱动要求;信号源产生控制信号和输出反馈信号进行比较运算,控制开关信号的增幅、频率、波形等,通过驱动器控制开关器件的占空比,以达到稳定输出电压值的目的。
开关电源知识一、开关电源的概念和分类开关电源是一种将交流电转换为直流电供给电子设备使用的电源。
按照输出功率的大小,可以分为小功率开关电源和大功率开关电源。
按照工作方式的不同,可以分为单端开关电源和双端开关电源。
二、开关电源的工作原理1.整流滤波:将输入的交流电通过整流桥变成直流信号,再通过滤波器去除掉残留的交流成分,得到平滑的直流信号。
2.功率因数校正:由于负载变化导致输入功率因数不稳定,需要进行校正。
3.逆变:将直流信号通过高频变压器转换成高频交流信号。
4.输出整形:将逆变后得到的高频交流信号通过输出整形器转换成稳定的直流输出。
三、开关管1. MOSFET(金属氧化物半导体场效应晶体管):具有低导通阻抗、高速度等优点,常用于低压、小功率开关电源中。
2. IGBT(绝缘栅双极性晶体管):具有大功率承载能力、可靠性好等优点,常用于大功率开关电源中。
3. 晶闸管:具有低导通阻抗、高稳定性等优点,常用于直流电机控制中。
四、开关电源的优缺点1. 优点:效率高、体积小、重量轻、稳定性好。
2. 缺点:噪音大、EMI(电磁干扰)严重,需要进行滤波处理。
五、开关电源的应用1. 通讯领域:手机充电器、路由器、交换机等。
2. 工控领域:PLC(可编程逻辑控制器)、伺服驱动器等。
3. 家用电器领域:LED灯带驱动器、音响等。
六、开关电源的故障及维修1. 故障表现:输出电压不稳定,有杂音或噪声等。
2. 维修方法:(1)检查输入端是否接触良好;(2)检查整流桥是否损坏;(3)检查滤波器是否失效;(4)检查输出整形器是否正常工作。
开关电源工作原理在讨论开关电源的工作原理之前,首先需要了解什么是开关电源。
开关电源是一种将输入直流或交流电源转换为所需输出电压或电流的电子设备。
相比于线性电源,开关电源具有体积小、效率高、稳定性好等优点,在各种电子设备中得到广泛应用。
下面我们将从开关电源的基本结构和工作原理两方面来进行讨论。
一、开关电源的基本结构一般来说,开关电源由以下几个基本部分组成:1.整流滤波器:用于将输入的交流电源或者变压器输出的交流电源经过整流滤波后得到较为稳定的直流电压信号。
2.开关电源控制器:控制开关管的开关状态,实现对输出电压的调节和稳定。
3.开关管:用来开关控制电源的工作状态,通常采用晶体管或者MOSFET。
4.变压器:用于调节输入输出电压的变压器。
5.输出滤波器:用于消除开关电源输出波形中的高频噪声。
二、开关电源的工作原理开关电源的工作原理基于开关管的开关控制,主要包括以下几个步骤:1.输入电源:开关电源首先接收输入交流或者直流电源,经过整流滤波器将其转换为稳定的直流电压。
2.开关管控制:开关管由开关电源控制器根据输出电压的反馈信号开关控制,根据需要开合,不断调节输出电压。
3.变压器转换:开关管的不断开合导致变压器的输入输出也在不断变化,通过变压器进行输入输出电压的变换。
4.输出滤波:开关电源通过输出滤波器消除输出波形的高频噪声,得到稳定的输出电压信号。
5.输出稳定:经过一系列控制和变换,最终获得稳定的输出电压或电流,满足设备的工作需求。
综上所述,开关电源通过开关管的控制和变压器的转换,实现对输入电源的调节和转换,最终得到稳定的输出电压或电流,从而保证设备正常工作。
开关电源在现代电子设备中具有重要作用,对于提高设备性能和节能减排具有重要意义。

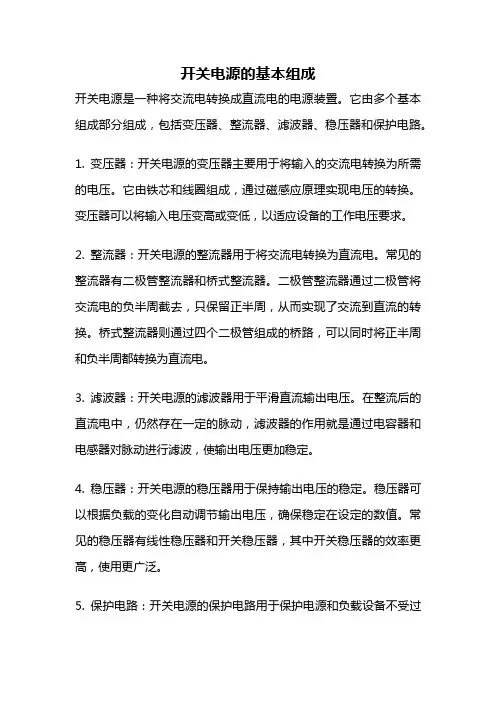

开关电源的基本组成开关电源是一种将交流电转换成直流电的电源装置。
它由多个基本组成部分组成,包括变压器、整流器、滤波器、稳压器和保护电路。
1. 变压器:开关电源的变压器主要用于将输入的交流电转换为所需的电压。
它由铁芯和线圈组成,通过磁感应原理实现电压的转换。
变压器可以将输入电压变高或变低,以适应设备的工作电压要求。
2. 整流器:开关电源的整流器用于将交流电转换为直流电。
常见的整流器有二极管整流器和桥式整流器。
二极管整流器通过二极管将交流电的负半周截去,只保留正半周,从而实现了交流到直流的转换。
桥式整流器则通过四个二极管组成的桥路,可以同时将正半周和负半周都转换为直流电。
3. 滤波器:开关电源的滤波器用于平滑直流输出电压。
在整流后的直流电中,仍然存在一定的脉动,滤波器的作用就是通过电容器和电感器对脉动进行滤波,使输出电压更加稳定。
4. 稳压器:开关电源的稳压器用于保持输出电压的稳定。
稳压器可以根据负载的变化自动调节输出电压,确保稳定在设定的数值。
常见的稳压器有线性稳压器和开关稳压器,其中开关稳压器的效率更高,使用更广泛。
5. 保护电路:开关电源的保护电路用于保护电源和负载设备不受过电流、过电压、过温等因素的损害。
常见的保护电路包括过流保护、过压保护、过温保护等,它们可以通过监测电流、电压和温度等参数来及时切断电源或降低输出电压,以保护电源和负载设备的安全运行。
开关电源的基本组成部分相互配合,共同实现了将交流电转换为直流电,并提供稳定的输出电压给负载设备使用。
通过合理设计和选择不同的组件,可以满足各种不同负载设备的需求,例如家用电器、电子设备、通信设备等。
开关电源具有高效、稳定、可靠的特点,被广泛应用于各个领域。
开关电源总结开关电源是一种非常常见的电源类型,它具有高效、稳定、可靠等特点,在各种电子设备中广泛应用。
本文将对开关电源的工作原理、分类和应用进行总结,以帮助读者更好地了解和应用开关电源。
一、开关电源的工作原理开关电源是一种通过快速开关管开关来实现电压转换的电源。
它主要由输入端、输出端、开关元件、PWM(脉宽调制)控制电路和滤波电路组成。
其工作原理如下:1. 输入端:接收交流电或直流电作为输入电源。
2. 开关元件:由开关管组成,通过高频开关,将输入电源的直流电转换为脉冲信号,供PWM控制电路调整。
3. PWM控制电路:负责调整开关管的开关频率和占空比,以控制输出电压的稳定性。
4. 滤波电路:将开关元件输出的脉冲信号转换为稳定的直流电,供输出端使用。
二、开关电源的分类根据输入电压类型的不同,开关电源可分为交流输入型和直流输入型:1. 交流输入型开关电源:适用于家庭电源和工业设备等。
其主要特点是将交流电转换为直流电,具有高效能、稳定性好、噪声小等优点。
2. 直流输入型开关电源:适用于汽车、船舶、太阳能光伏等直流电源输入的场合。
其主要特点是输入电压范围宽、适应性强、可靠性高等。
三、开关电源的应用开关电源由于其高效、稳定和可靠的特点,在各个领域得到广泛应用。
以下是几个常见的应用场景:1. 通信设备:开关电源被广泛应用于各类通信设备,如电话机、手机充电器、无线基站等。
其高效能和稳定性可以提供可靠的电源支持。
2. 工控设备:开关电源在工业领域中应用广泛,如PLC(可编程逻辑控制器)、变频器、电机驱动器等。
其稳定的输出电压和高效能能够满足工业设备的需求。
3. 医疗设备:开关电源在医疗领域中也扮演着重要的角色,如监护仪、血液分析仪、手术设备等。
其高效能和稳定性对于医疗设备的可靠性至关重要。
4. 汽车电子:开关电源在汽车电子领域中得到广泛应用,如汽车音响、导航系统、车载充电器等。
其适应直流输入和稳定性能,使其成为汽车电子设备的首选电源。
开关电源知识点总结开关电源是一种将交流电转换为直流电的电源设备。
它由输入端、输出端和控制电路组成。
开关电源具有体积小、效率高、稳定性好等优点,在现代电子设备中得到广泛应用。
本文将从开关电源的工作原理、分类、特点以及应用等方面进行总结。
一、开关电源的工作原理开关电源的工作原理是利用开关管的导通和截止来实现电流的开关控制。
其基本电路由输入整流滤波电路、功率变换电路和输出稳压电路组成。
当输入交流电经过整流滤波电路后转换为直流电,然后经过功率变换电路进行直流电压的变换和调整,最后经过输出稳压电路得到稳定的直流电输出。
二、开关电源的分类根据输入电源的不同,开关电源可以分为交流输入型和直流输入型。
交流输入型开关电源主要用于家用电器等领域,直流输入型开关电源主要用于电子设备和通信设备等领域。
根据输出电压的性质,开关电源可以分为恒压型和恒流型。
恒压型开关电源输出电压恒定,适用于大多数电子设备;恒流型开关电源输出电流恒定,适用于LED照明等需求电流稳定的设备。
三、开关电源的特点1.效率高:开关电源的效率通常在80%以上,远高于传统的线性电源。
2.体积小:由于开关电源使用高频开关元件,可以大大减小变压器的体积,使整个电源的体积更加紧凑。
3.稳定性好:开关电源采用反馈控制,能够实现输出电压的稳定性和负载调整性能较好。
4.可靠性高:开关电源具有过载、过压、过流、短路保护等功能,能够有效保护电源和负载设备的安全。
5.工作频率高:开关电源采用高频开关元件,工作频率通常在20kHz以上,避免了传统电源的60Hz低频干扰。
四、开关电源的应用开关电源在各个领域都有广泛的应用。
在电子设备中,开关电源广泛应用于计算机、手机、平板电脑、电视等消费电子产品;在通信设备中,开关电源用于无线基站、通信交换机等设备;在工业控制领域,开关电源被广泛应用于PLC、变频器、伺服系统等设备;在LED照明领域,开关电源用于LED灯带、LED灯泡等。
总结:开关电源是一种将交流电转换为直流电的电源设备,具有体积小、效率高、稳定性好等优点。
什么是开关电源它在电子设备中的应用有哪些什么是开关电源,它在电子设备中的应用有哪些开关电源是一种将电能从电源输入端转换为所需的电能输出形式的电源装置。
它通过不断开关的方式将直流电源转换为高频脉冲电流,再经过滤波电路得到所需的直流电压。
开关电源具有高效率、体积小、重量轻的特点,因此在电子设备中应用广泛。
一、开关电源的工作原理开关电源的核心是开关管,它可以通过开关控制每个周期的导通和截断。
开关电源的工作原理可以简单概括为以下几个步骤:1. 输入电压整流滤波:将输入的交流电转换为直流电,并通过滤波电路去除波纹。
2. 开关电源集成电路的工作:开关电源集成电路通过内部的控制电路,控制开关管的导通时机,实现开关管的开启和关闭。
当开关管导通时,电能从输入端传导到输出端;当开关管截断时,电能不再传导,形成脉冲电流。
3. 变压器的工作:开关电源中的变压器主要用于调整电压大小。
将高频脉冲电流通过变压器高频变压,转为所需的输出电压。
4. 输出电流滤波:通过滤波电容和电感来滤除高频脉冲信号,使输出电压更为稳定。
二、开关电源的应用领域开关电源作为一种高效率、稳定性好的电源装置,在电子设备中的应用非常广泛。
以下是几个常见的应用领域:1. 通信设备:无线通信设备、通信基站等需要稳定的直流电源供应,开关电源在这些设备中被广泛采用。
开关电源的高效率可以减少能源浪费,提高设备的工作效率。
2. 计算机及周边设备:计算机主机、显示器、打印机等设备都需要稳定的电源输出。
开关电源的小体积、轻重量可以满足设备的紧凑型设计要求。
3. 工业自动化设备:在工业生产过程中,许多自动化设备需要稳定的电源供应。
开关电源的大输出功率、能耐受大电流的特点使其成为工业自动化设备的首选电源。
4. 家用电器:各类家用电器如电视、冰箱、空调等都需要直流电源供应。
采用开关电源可以提高转换效率,减少能耗。
5. LED照明:开关电源可以将电能转换为LED所需的驱动电流,提供稳定的电源输出,广泛应用于室内外照明、显示屏等领域。
开关电源知识点总结开关电源是一种将交流电转换为直流电供应给电子设备使用的电源装置。
在现代电子设备中广泛应用,如计算机、手机、电视等。
本文将从开关电源的原理、分类、工作方式和应用等方面进行总结。
一、开关电源的原理开关电源的核心是开关电源变换器。
它通过开关管的开关动作,将交流电转换为直流电。
其工作原理主要包括两个过程:变压和整流。
变压过程是通过变压器将输入电压变换为适合开关管工作的电压,然后经过整流电路将交流电转换为直流电。
二、开关电源的分类开关电源可以根据输出电压的稳定性、输入电压范围、功率和用途等特点进行分类。
1. 从输出电压的稳定性来看,开关电源可以分为线性稳压电源和开关稳压电源。
线性稳压电源通过线性调整器来稳定输出电压,但效率较低。
而开关稳压电源则通过开关管的开关动作来调整输出电压,效率较高。
2. 从输入电压范围来看,开关电源可以分为宽输入电压范围和窄输入电压范围的电源。
宽输入电压范围的电源适用于输入电压波动较大的场合,而窄输入电压范围的电源则适用于输入电压稳定的场合。
3. 从功率来看,开关电源可以分为小功率开关电源和大功率开关电源。
小功率开关电源适用于低功率设备,大功率开关电源适用于高功率设备。
4. 从用途来看,开关电源可以分为通用开关电源和专用开关电源。
通用开关电源适用于多种电子设备,而专用开关电源则针对特定设备进行设计。
三、开关电源的工作方式开关电源有两种主要的工作方式:连续导通模式和断续导通模式。
1. 连续导通模式是指开关管在每个工作周期内都处于导通状态。
这种工作方式的优点是输出电流波形较为平滑,适用于大功率输出。
但是由于开关管一直导通,会产生较大功率损耗。
2. 断续导通模式是指开关管在每个工作周期内都处于导通和截止两种状态之间切换。
这种工作方式的优点是开关管的功率损耗较小,适用于小功率输出。
但是由于开关管的开关频率较高,可能会产生较大的干扰。
四、开关电源的应用开关电源由于其高效率、小体积和稳定性好的特点,在各个领域得到了广泛应用。
开关电源的基本构成
开关电源是一种高效率、小体积、轻重量的电源,广泛应用于电子设备中。
它的基本构成包括变压器、整流电路、滤波电路、开关管、控制电路等几个部分。
首先是变压器,它是开关电源的核心部件之一。
变压器的作用是将输入电压变换成适合开关电源工作的电压。
变压器的结构一般分为两种,一种是磁性耦合变压器,另一种是隔离变压器。
磁性耦合变压器是将输入电压通过磁性耦合作用传递到输出端,而隔离变压器则是通过绕制两个独立的线圈来实现输入输出的隔离。
其次是整流电路,它的作用是将变压器输出的交流电转换成直流电。
整流电路一般采用二极管整流或桥式整流,其中桥式整流的效率更高。
接下来是滤波电路,它的作用是将整流后的直流电进行滤波,去除其中的脉动成分,使输出电压更加稳定。
滤波电路一般采用电容滤波或电感滤波,其中电感滤波的效果更好。
然后是开关管,它是开关电源的关键部件之一。
开关管的作用是控制电源的开关状态,使电源能够根据需要进行开关调节。
开关管一般采用MOS管或IGBT管,其中IGBT管的效率更高。
最后是控制电路,它的作用是控制开关管的开关状态,使电源能够根据需要进行开关调节。
控制电路一般采用PWM调制或者变压器
反馈控制,其中PWM调制的效果更好。
开关电源的基本构成包括变压器、整流电路、滤波电路、开关管、控制电路等几个部分。
这些部分相互配合,共同完成了开关电源的工作,使其成为了电子设备中不可或缺的一部分。
开关电源的组成结构
开关电源就是采用功率半导体器件作为开关元件,通过周期性通断开关,控制开关元件的占空比调整输出电压,开关电源的基本构成如下图所示,DC-DC变换器是进行功率变换的器件,是开关电源的核心部件,此外还有启动电路、过流与过压保护电路、噪声滤波器等组成部分。
反馈回路检测其输出电压,并与基准电压比较,其误差通过误差放大器进行放大,控制脉宽调制电路,再经过驱动电路控制半导体开关的通断时间,从而调整输出电压。
开关电源主要包括输入电网滤波器、输入整流滤波器、逆变器、输出整流滤波器、控制电路、保护电路。
输入电网滤波器:消除来自电网,如电动机的启动、电器的开关、雷击等产生的干扰,同时也防止开关电源产生的高频噪声向电网扩散。
输入整流滤波器:将电网输入电压进行整流滤波,为变换器提供直流电压。
逆变器:是开关电源的关键部分。
它把直流电压变换成高频交流电压,并且起到将输出部分与输入电网隔离的作用。
输出整流滤波器:将变换器输出的高频交流电压整流滤波得到需要的直流电压,同时还防止高频噪声对负载的干扰。
控制电路:检测输出直流电压,并将其与基准电压比较,进行放大。
调制振荡器的脉冲宽度,从而控制变换器以保持输出电压的稳定。
保护电路:当开关电源发生过电压、过电流短路时,保护电路使开关电源停止工作以保护负载和电源本身。
开关电源组成开关电源是一种用于将交流电转换为稳定直流电的设备。
它在现代电子设备中广泛应用,例如电脑、手机、电视等。
本文将介绍开关电源的工作原理、特点以及在实际应用中的一些注意事项。
一、工作原理开关电源的工作原理是利用开关管的导通和截止来控制输入电源的通断,从而实现电压的转换。
它由输入滤波电路、整流电路、功率因数校正电路、变压器、开关管、输出滤波电路等部分组成。
输入滤波电路主要用于消除输入电源中的杂波和滤波,以保证电源的稳定性。
整流电路将交流电转换为直流电,并通过功率因数校正电路提高整个电路的功率因数,提高能量利用率。
变压器是开关电源的核心部件,它通过变换输入电压和电流来实现输出电压的调整。
开关管则根据控制信号来控制输入电源的通断,从而调整输出电压的大小和稳定性。
输出滤波电路用于去除输出电压中的纹波和杂波,以保证电源的稳定性和可靠性。
二、特点开关电源相比于传统的线性电源具有以下几个特点:1.高效率:开关电源采用了先进的开关技术,能够将输入电能有效地转换为输出电能,具有较高的能量利用率。
2.稳定性好:开关电源通过反馈控制和稳压技术,能够在输入电压和负载变化时保持输出电压的稳定性。
3.体积小:开关电源采用了高频开关技术,使得变压器的体积大幅度减小,从而使整个电源的体积也大幅度减小。
4.重量轻:由于开关电源采用了高频开关技术,使得整个电源的重量也大幅度减小,适合应用于一些对重量要求较高的场合。
5.可靠性高:开关电源采用了多重保护措施,如过压保护、过流保护、过热保护等,能够在故障情况下及时切断输出,保护电源和负载设备的安全。
三、注意事项在实际应用中,使用开关电源需要注意以下几点:1.选择合适的功率:根据实际需求选择合适的功率,避免功率过大或过小导致电源的不稳定或浪费。
2.安装散热器:开关电源在工作过程中会产生一定的热量,因此需要安装散热器保证电源的正常工作。
3.避免过载:在使用开关电源时,要避免负载过重,以免损坏电源和负载设备。
开关电源的用途开关电源产品广泛应用于工业自动化控制、军工设备、科研设备、LED照明、工控设备、通讯设备、电力设备、仪器仪表、医疗设备、半导体制冷制热、空气净化器,电子冰箱,液晶显示器,LED灯具,通讯设备,视听产品,安防,电脑机箱,数码产品和仪器类等领域开关电源的主要类型和分类开关电源的主要类型现代开关电源有两种:一种是直流开关电源;另一种是交流开关电源。
这里主要介绍的只是直流开关电源,其功能是将电能质量较差的原生态电源(粗电),如市电电源或蓄电池电源,转换成满足设备要求的质量较高的直流电压(精电)。
直流开关电源的核心是DC/DC转换器。
因此直流开关电源的分类是依赖DC/DC转换器分类的。
也就是说,直流开关电源的分类与DC/DC 转换器的分类是基本相同的,DC/DC转换器的分类基本上就是直流开关电源的分类。
直流DC/DC转换器按输入与输出之间是否有电气隔离可以分为两类:一类是有隔离的称为隔离式DC/DC转换器;另一类是没有隔离的称为非隔离式DC/DC转换器隔离式DC/DC转换器也可以按有源功率器件的个数来分类。
单管的DC/DC转换器有正激式(Forward)和反激式(Flyback)两种。
双管DC/DC转换器有双管正激式(DoubleTransistor Forward Converter),双管反激式(Double Transistr Flyback Converter)、推挽式(Push-Pull Converter)和半桥式(Half-Bridge Converter)四种。
四管DC/DC转换器就是全桥DC/DC转换器(Full-Bridge Converter)。
非隔离式DC/DC转换器,按有源功率器件的个数,可以分为单管、双管和四管三类。
单管DC/DC转换器共有六种,即降压式(Buck)DC/DC转换器,升压式(Boost)DC/DC转换器、升压降压式(Buck Boost)DC/DC转换器、Cuk DC/DC转换器、Zeta DC/DC转换器和SEPIC DC/DC转换器。
开关电源的概念、组成、变换类型、应用场合
开关电源的概念
开关电源就是采用半导体功率器件作为开关,将一种电源形态变换成另一种电源形态的电路。
开关电源的工作可以用下图进行说明。
图中输入的直流不稳定电压 Ui 经开关 S 加至输入端,S 为受控开关,是一个受开关脉冲控制的开关调整管,若使开关 S 按要求改变导通或断开时间,就能把输入的直流电压 Ui 变成矩形脉冲电压。
这个脉冲电压经滤波器电路进行平滑滤波后就可得到稳定的直流输出电压 Uo 。
为方便分析开关电源电路,定义脉冲占空比为 D=TON/T,其中 T 表示开关 S 的开关重复周期;TON 表示开关 S 在一个开关周期中的导通时间。
开关电源直流输出电压 Uo 与输入电压 Ui 之间有关系 Uo=Ui×D 。
可以看出,若开关周期 T 一定,改变开关 S 的导通时间 Ton 即可改变脉冲占空比 D ,从而达到调节输出电压的目的。
T 不变,只改变 TON 来实现占空比调节的稳压方式叫做脉冲宽度调制(PWM)。
由于 PWM 式的开关频率固定,输出滤波电路比较容易设计,易实现最优化,因此 PWM 式开关电源用得较多。
若保持 TON 不变,利用改变开关频率 f=1/T 实现脉冲占空比调节,从而实现输出直流电压 Uo,这种稳压的方法称做脉冲频率调制(PFM)。
由于该方式的开关频率不固定,因此输出滤波电路的设计不易实现最优化。
即改变 TON,又改变 T,实现脉冲占空比调节的稳压方式称作脉冲调频调宽方式。
在各种开关电源中,上面三种脉冲占空比调节稳压方式均有应用。
开关电源的组成
我们可将开关电源的基本组成简要的用下图的宽图来表示。
其中 DC/DC 变换器是开关电源的核心部分,它主要用以进行功率变换;驱动器是开关行信号的放大部分,对来自信号源的开关信号进行放大和整形,以适应开关管的驱动要求;信号源产生控制信号和输出反馈信号进行比较运算,控制开关信号的增幅、频率、波形等,通过驱动器控制开关器件的占空比,以达到稳定输出电压值的目的。
此外,开关电源还有辅助电路,包括启动、过流过压保护、输入滤波、输出采样、功能指示等电路。
DC/DC 变化器有多种电路形式,常见而应用较为普遍的是控制波形为方波的 PWM 变换器和工作波形为准正弦波的谐振变换器。
所以,开关电源就是采用半导体功率器件作为开关,将一种电源形态变换成另一种电源形态的电源,并且在变换中能够自动稳定输出电压,还具备各种保护环节的电路。
开关电源的变换类型
电源是为各种电子仪器设备提供电能的装置,有着各种各样的类型,按基本方式分可分为以下四种类型。
1)AC/DC 变换:交流电变为直流电,并稳定输出电压,是电子产品和仪器设备中最常用的类型。
2)DC/DC 变换:改变直流电的电压或极性,也称之为直流变换,通常用于便携式电子产品和仪器设备中。
3)DC/AC 变换:直流电变为交流电,也称之为逆变,通常用于直流供电而又需要交流电的电子设备中。
4)AC/AC 变换:改变交流电的电压或频率,也称之为交流变换,通常用于对交流电进行变压或变频的场合。
开关电源实质是电源变换,采用半导体功率器件作为开关,将一种电源形态变为另一种电源形态的电路,称为开关变换器。
开关电源的应用场合
线性电源的调整管工作在放大状态,因而发热量大,效率低(35% 左右),需要加体积庞大的散热片,而且还需要同样也是大体积的工频变压器,当要制作多组电压输出时变压器会更庞大,但它的稳定性能很高,它的纹波可以做的很小(5mV 以下),所以,对于电磁干扰和电源纯净性有要求的地方(例如电容漏电检测)多选用线性电源。
开关电源的调整管在饱和与截止状态交替切换工作,因而发热量小,效率高(75% 以上)而且省掉了大体积的变压器。
开关电源输出的直流上面会叠加较大的纹波,但在输出端并接稳压二极管可以改善。
另外,由于开关管工作时会产生很大的尖峰脉冲干扰,也需要在电路中串连磁珠加以改善。
所以对于要求电源效率高体积小的地方,使用开关电源比较好,另外当电路中需要作隔离的时候,现在多数用 DC-DC 来对隔离部分供电(DC-DC 从其工作原理上来说是开关电源)。
还有,开关电源中用到的高频变压器可能绕制起来比较麻烦。
目前,开关电源广泛应用于各类家电和办公设备,例如家庭中的电脑、电视机、手机充电器、电动车充电器,办公室设备中的电脑、显示器,打印机、复印机、投影仪、UPS 电源、多功能一体打印机等。
