开关电源的性能指标和测试规范第一部分：电源指标的概念、定义一．描述输入电压影响输出电压的几个指标形式。
1．绝对稳压系数。
A．绝对稳压系数：表示负载不变时，稳压电源输出直流变化量△U0与输入电网变化量△Ui之比。
既：K=△U0/△Ui。
B．相对稳压系数：表示负载不变时，稳压器输出直流电压Uo的相对变化量△Uo与输出电网Ui的相对变化量△Ui之比。
急：S=△Uo/Uo / △Ui/Ui2. 电网调整率。
它表示输入电网电压由额定值变化+-10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。
3. 电压稳定度。
负载电流保持为额定范围内的任何值，输入电压在规定的范围内变化所引起的输出电压相对变化△Uo/Uo （百分值），称为稳压器的电压稳定度。
二．负载对输出电压影响的几种指标形式。
1．负载调整率（也称电流调整率）。
在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝对变化量表示。
2．输出电阻（也称等效内阻或内阻）。
在额定电网电压下，由于负载电流变化△IL引起输出电压变化△Uo，则输出电阻为Ro=|△Uo/△IL| 欧。
三．纹波电压的几个指标形式。
1．最大纹波电压。
在额定输出电压和负载电流下，输出电压的纹波（包括噪声）的绝对值的大小，通常以峰峰值或有效值表示。
2．纹波系数Y（%）。
在额定负载电流下，输出纹波电压的有效值Urms与输出直流电压Uo之比，既y=Umrs/Uo x100%3．纹波电压抑制比。
在规定的纹波频率（例如50HZ）下，输出电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比，即：纹波电压抑制比=Ui~/Uo~ 。
这里声明一下：噪声不同于纹波。
纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分，用峰-峰（peak to peak）值表示，一般在输出电压的0.5%以下；噪声是出现在输出端子间的纹波以外的一种高频成分，也用峰-峰（peak to peak）值表示，一般在输出电压的1%左右。

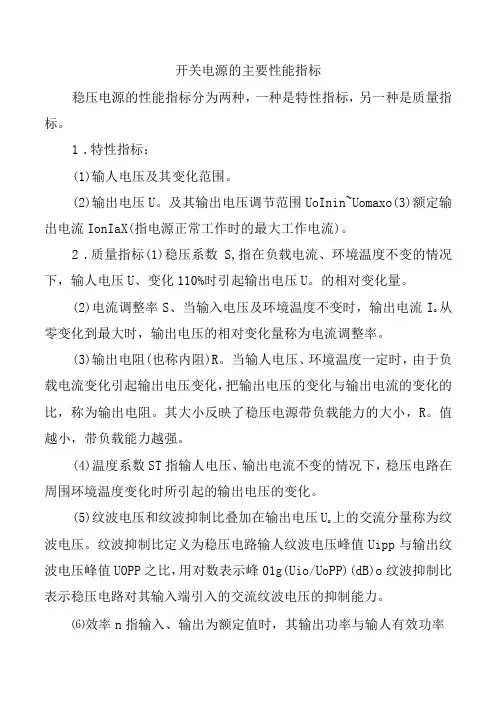

开关电源的主要性能指标
稳压电源的性能指标分为两种，一种是特性指标，另一种是质量指标。
1.特性指标：
(1)输人电压及其变化范围。
(2)输出电压U。
及其输出电压调节范围UoInin~Uomaxo(3)额定输出电流IonIaX(指电源正常工作时的最大工作电流)。
2.质量指标(1)稳压系数S,指在负载电流、环境温度不变的情况下，输人电压U、变化110%时引起输出电压U。
的相对变化量。
(2)电流调整率S、当输入电压及环境温度不变时，输出电流I o从零变化到最大时，输出电压的相对变化量称为电流调整率。
(3)输出电阻(也称内阻)R。
当输人电压、环境温度一定时，由于负载电流变化引起输出电压变化，把输出电压的变化与输出电流的变化的比，称为输出电阻。
其大小反映了稳压电源带负载能力的大小，R。
值越小，带负载能力越强。
(4)温度系数ST指输人电压、输出电流不变的情况下，稳压电路在周围环境温度变化时所引起的输出电压的变化。
(5)纹波电压和纹波抑制比叠加在输出电压U o上的交流分量称为纹波电压。
纹波抑制比定义为稳压电路输人纹波电压峰值Uipp与输出纹波电压峰值UOPP之比，用对数表示峰01g(Uio/UoPP)(dB)o纹波抑制比表示稳压电路对其输入端引入的交流纹波电压的抑制能力。
⑹效率n指输入、输出为额定值时，其输出功率与输人有效功率
之比值。
第一部分：电源指标的概念、定义一．描述输入电压影响输出电压的几个指标形式。
1．绝对稳压系数。
A．绝对稳压系数：表示负载不变时，稳压电源输出直流变化量U0△与输入电网变化量Ui△之比。
既： K=U0/Ui△△。
B．相对稳压系数：表示负载不变时，稳压器输出直流电压Uo的相对变化量Uo△与输出电网Ui的相对变化量Ui△之比。
急：S=Uo/△Uo / Ui/△Ui2. 电网调整率。
它表示输入电网电压由额定值变化+-10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。
3. 电压稳定度。
负载电流保持为额定围的任何值，输入电压在规定的围变化所引起的输出电压相对变化Uo/Uo△（百分值），称为稳压器的电压稳定度。
二．负载对输出电压影响的几种指标形式。
1．负载调整率（也称电流调整率）。
在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝对变化量表示。
2．输出电阻（也称等效阻或阻）。
在额定电网电压下，由于负载电流变化IL△引起输出电压变化Uo△，则输出电阻为Ro=|Uo/IL|△△欧。
三．纹波电压的几个指标形式。
1．最大纹波电压。
在额定输出电压和负载电流下，输出电压的纹波（包括噪声）的绝对值的大小，通常以峰峰值或有效值表示。
2．纹波系数Y（%）。
在额定负载电流下，输出纹波电压的有效值Urms与输出直流电压Uo之比，既y=Umrs/Uo x100%3．纹波电压抑制比。
在规定的纹波频率（例如50HZ）下，输出电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比，即：纹波电压抑制比=Ui~/Uo~ 。
这里声明一下：噪声不同于纹波。
纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分，用峰-峰（peak to peak）值表示，一般在输出电压的0.5%以下；噪声是出现在输出端子间的纹波以外的一种高频成分，也用峰-峰（peak to peak）值表示，一般在输出电压的1%左右。
开关电源的性能指标可分为输入、输出、保护、显示和指示功能、系统功能、电气绝缘和电磁兼容等：1. 开关电源的电气性能指标。
①输入特性：输入电压类型及电压范围，电网频率，谐波失真。
②输出特性：额定输出电压，额定输出电流，稳压精度（电压调整率和负载调整率），瞬态响应，输出纹波电压及纹波电流，输出噪声电压。
③电气绝缘。
开关电源的电气绝缘是安全指标中的重要内容，出厂的开关电源必须经过电气绝缘试验，才能够投入市场使用。
交流输入端对直流输出端的电气绝缘测试、漏电流测试。
④控制方式及控制功能：电压型控制方式，电流型控制方式，外部关断功能，远程遥控功能，数控功能。
⑤保护功能：开关电源必须有完善的保护措施，常有的保护是过流保护、短路保护、过压保护、放反接的极性保护和过热保护等。
必要时还可增加输入、输出电压及电流监视器，保护继电器，报警器，自动/手动复位电路等。
有条件的还应对样机进行电磁兼容性试验。
2. 机械性能指标。
体积、重量等。
3. 环境工作条件。
环境温度、存储温度、相对湿度、高度、散热条件（自然冷却、风扇冷却）等。
4. 可靠性指标。
可靠性指标通常用平均故障间隔时间（Mean Time Between Failures,MTBF ）来表示。
MTBF 一般应大于100000小时。
开关电源中的输入、输出、保护、电气绝缘和电磁兼容是电源的基本要求，显示和指示功能、系统功能是通信的特殊要求。
在一般电源规范中，还有电源工作的环境条件、结构尺寸和质量等，由此决定电源的冷却和结构设计以及元器件的选择。
电源设计者必须充分研究以上条件，设计过程自始至终贯彻技术规范，并且充分考虑研制的开关电源的生产成本和制造方法，所设计的开关电源才能获得成功。
因此，产品设计不同于理论研究，这里电路先进是远远不够的。
产品应当采用成熟的先进电路技术，最低的生产成本，包括器件、制造、结构、劳动力、设备等，直至维护成本，同时要达到最高的可靠性。
这样的产品才能够生存。
开关电源指标参数一．描述输入电压影响输出电压的几个指标形式。
绝对稳压系数。
A．绝对稳压系数：表示负载不变时，稳压电源输出直流变化量△U0与输入电网变化量△U i之比。
既：K=△U0/△Ui。
B．相对稳压系数：表示负载不变时，稳压器输出直流电压Uo的相对变化量△Uo与输出电网Ui的相对变化量△Ui之比。
即：S=△Uo/Uo / △Ui/Ui电网调整率。
它表示输入电网电压由额定值变化+-10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。
电压稳定度。
负载电流保持为额定范围内的任何值，输入电压在规定的范围内变化所引起的输出电压相对变化△Uo/Uo（百分值），称为稳压器的电压稳定度。
二．负载对输出电压影响的几种指标形式。
负载调整率（也称电流调整率）。
在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝对变化量表示。
输出电阻（也称等效内阻或内阻）。
没用在额定电网电压下，由于负载电流变化△IL引起输出电压变化△Uo，则输出电阻为Ro=|△Uo/△IL| 欧。
三．纹波电压的几个指标形式。
最大纹波电压。
在额定输出电压和负载电流下，输出电压的纹波（包括噪声）的绝对值的大小，通常以峰峰值或有效值表示。
纹波系数Y（%）。
在额定负载电流下，输出纹波电压的有效值Urms与输出直流电压Uo之比，既y=Umrs/Uo x100%纹波电压抑制比。
在规定的纹波频率（例如50HZ）下，输出电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比，即：纹波电压抑制比=Ui~/Uo~ 。
这里声明一下：噪声不同于纹波。
纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分，用峰-峰（peak to peak）值表示，一般在输出电压的0.5%以下；噪声是出现在输出端子间的纹波以外的一种高频成分，也用峰-峰（peak to peak）值表示，一般在输出电压的1%左右。
纹波噪声是二者的合成，用峰-峰（peak to peak）值表示，一般在输出电压的2%以下。

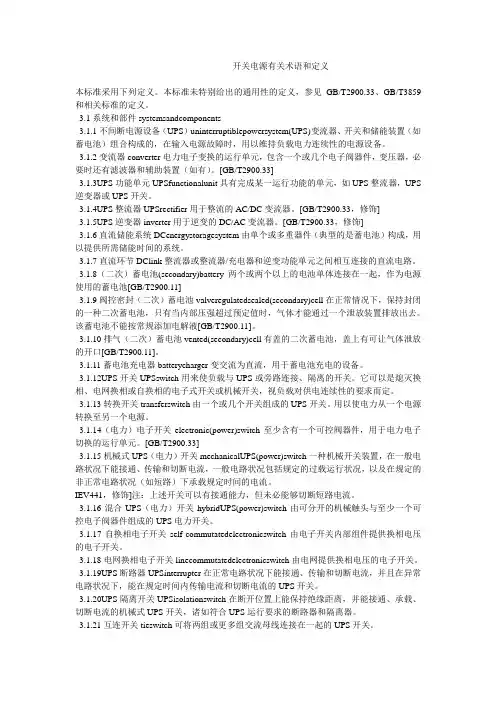

开关电源有关术语和定义本标准采用下列定义。
本标准未特别给出的通用性的定义，参见GB/T2900.33、GB/T3859和相关标准的定义。
3.1系统和部件systemsandcomponents3.1.1不间断电源设备（UPS）uninterruptiblepowersystem(UPS)变流器、开关和储能装置（如蓄电池）组合构成的，在输入电源故障时，用以维持负载电力连续性的电源设备。
3.1.2变流器converter电力电子变换的运行单元，包含一个或几个电子阀器件，变压器，必要时还有滤波器和辅助装置（如有）。
[GB/T2900.33]3.1.3UPS功能单元UPSfunctionalunit具有完成某一运行功能的单元，如UPS整流器，UPS 逆变器或UPS开关。
3.1.4UPS整流器UPSrectifier用于整流的AC/DC变流器。
[GB/T2900.33，修饰]3.1.5UPS逆变器inverter用于逆变的DC/AC变流器。
[GB/T2900.33，修饰]3.1.6直流储能系统DCenergystoragesystem由单个或多重器件（典型的是蓄电池）构成，用以提供所需储能时间的系统。
3.1.7直流环节DClink整流器或整流器/充电器和逆变功能单元之间相互连接的直流电路。
3.1.8（二次）蓄电池(secondary)battery两个或两个以上的电池单体连接在一起，作为电源使用的蓄电池[GB/T2900.11]3.1.9阀控密封（二次）蓄电池valveregulatedsealed(secondary)cell在正常情况下，保持封闭的一种二次蓄电池，只有当内部压强超过预定值时，气体才能通过一个泄放装置排放出去。
该蓄电池不能按常规添加电解液[GB/T2900.11]。
3.1.10排气（二次）蓄电池vented(secondary)cell有盖的二次蓄电池，盖上有可让气体泄放的开口[GB/T2900.11]。
开关电源的技术指标及术语一、输入特性：1. 输入电压相数对AC／DC、AC／AC型变换器，一般都是采用单相二线和三相三线，也有采用单相三线或三相四线式的。
该供电方除供给电源的相数外，还要标明包括漏电流规格在内的输入线的使用条件，例如单相三线或三相四线中的一线和中线及供电系统的接地条件等。
2. 输入电压范围A.交流输入中国及欧洲的供电电压是AC220V，美国是ACl20V，日本有ACl00V和AC200V。
不同的国家和地区有差异，变动范围一般是±10％，考虑配电线路和各国不同的电源情况，其改变范围多为-15％到+10％，但在我国农村及边远地区，供电条件要恶劣得多，要考虑为±20％。
如至尊金格600W电源输入电压范围为176-264V，电压范围广能应对恶劣条件。
3. 输入频率工业用额定频率有50Hz和60Hz。
开关电源对频率变动范围等特性影响不大，多为47到63Hz。
作为特殊标准，船舶及飞机等用的是400Hz。
4. 输入电流开关电源输入电流的最大值发生于输入电压的下限和输出电压电流的上限，因此要标明该条件下的有效输入电流。
额定输入电流是指输入电压和输出电压、电流在额定条件下的电流。
三相输入时各相电流会发生失衡现象，应取其平均值。
5. 输入冲击电流接通电源时交流回路的最大瞬时电流值。
受输入功率限制，100W以下为20A～30A；100W～400W为30A一50A；400w以上大于50A。
6. 功率因数a.前级不带Pfc电路，功率因数=I cosa/Li.输入基波电流L:非正弦波电流有效值cosa：位移因数b.前级带PFC电路功率因数=Volo/VNLNVo.输出电压DC lo：输出电流DCVn.输入电压AC Ln：输入电流AC由干AC—Dc、AC—AC型开关电源的输入部分大多采用整流加电容滤波的方式，因此输入电流的波形为脉冲状而不是正弦波，因而其功率因数只有0.6左右。
采用了功率因数补偿(无源或有源)后，功率因数可达0．93—0．99。
开关电源的关键功力指标
1、输入电压范围：当开关电源的输入电压发生变化时，保持输出特性不变的输入电压变化范围。
这个范围越宽，表示电源适应外界的市电变化的能力越强，开关电源的工
作范围就越宽。
它和开关电源内部的误差放大器、取样反馈调节电路的增益及占空比
调节范围有关。
如今开关电源的输入电压变化范围开始做到90V-270V,能够省去许多
电器上的110V/220V转换开关。
2、电压调整率：电压调整率也称为电压稳定度，是在输出电流不变（即负载不变化），而输入的交流工作电压变化时，输出电压的相对变化量。
此项功力指标用来验
证开关电源在最恶劣的电源电压环境下，输出电压的稳定度是否符合需求规格。
3、电流调整率：电流调整率也称负载调整率，是在输入的交流电压为额定值（比如220VAC), 而输出电流从最小值0变到最大值时，输出电压的相对变化量。
此项指标用来验证开关电源适配器在最恶劣的负载环境下，输出电压稳定度是否合乎需求的规格。
4、输出内阻：输出电压的变化量与输出电流的变化量的比值。
这个比值越小，表示
电源输出电压随负载大小的变化越小，稳压效果好。
5、转换效率：电源输出功率与输入功率的比值。
这个比值越高，表示变化效率高，
开关电源的体积越小，可靠性也越高。
如今开关电源的效率可达到90%以上。
6、输出电压的纹波：由于因为开关电源的稳压过程是一个不断取样反馈调节的过程，因此在输出的直流电压上会出现一个叠加的波动的纹波电压，即输出的纹波电压。
常见的开关电源电气技术指标有：（1）输入电源的相数、频率：根据输出功率不同，可采用单相或三相电源供电。
在输出功率高于5kW时通常采用三相电源供电，以使三相负载均衡。
我国市电电源频率为50Hz。
（2）额定输入电压、容许电压波动范围：我国市电电源额定相电压为220V，线电压为380V，在容许的输入电压波动范围内都要保证额定输出功率。
（3）额定输入电流：指在额定输入电压和额定输出功率时的输入电流。
（4）最大输入电流：指在容许的下限输入电压和额定输出功率时的输入电流。
（5）输人功率因数：指输入有功功率与视在功率的比值。
（6）额定输出直流电压：也叫标称输出直流电压，指在额定输出电流、满足规定的稳压精度及纹波等指标时的最大输出直流电压。
（7）稳压精度：有多种原因会导致输出电压的波动，如输入电压波动、负载改变等，稳压精度指在容许的工作条件（输入电压波动、负载变化、环境温度改变等）范围内，实际输出直流电压与额定工作条件时理想输出直流电压的比值。
它反映了电源的控制精度。
（8）输出电压的纹波与噪声：纹波指输出电压中与输入电源频率同步的交流成分，用峰－峰值表示。
噪声指输出电压中除纹波以外的交流成分，也用峰一峰值表示。
常用纹波和噪声的总合值减去输出电压中交流成分的峰－峰值来表示输出电压中交流分量的大小。
（9）额定输出电流：额定输出电压时供给负载的最大平均电流。
（10）效率：指输出有功功率与输人有功功率之比。
此外，还有反映电源系统动态特性的指标，如突加负载时的动态电压降、调整时间等，以及开关源的电磁干扰与射频干扰指标等1引言随着电力电子技术的告诉发展，电力电子设备与人们的工作、生活的关系日益密切，而电子设备都离不开可靠的电源，进入80年代计算机电源全面实现了开关电源化，率先完成计算机的电源换代，进入90年代开关电源相继进入各种电子、电器设备领域，程控交换机、通讯、电子检测设备电源、控制设备电源等都已广泛地使用了开关电源，更促进了开关电源技术的迅速发展。
开关电源的主要性能指标及其分析开关电源主要性能指标分为输入参数、输出参数、电磁兼容性能指标和其他标准等４类，它们是开关电源选择和设计制造的依据。
1、输入参数（1）输入电压国内应用的民用交流三相电源电压为３８０Ｖ，单相为２２０Ｖ。
目前，开关电源多采用国际通用电压范围，即单相交流８５～２６５Ｖ，这一范围覆盖了全球各种民用电源标准所限定的电压。
直流输入电压情况较复杂，从２４～６００Ｖ均有可能。
由于输入电压变化范围过宽，在设计开关电源过程中就必须留下较大裕量而造成浪费，因此，变化范围应在满足实际要求的前提下尽可能小。
（2）输入频率我国市电频率为５０Ｈｚ。
航空、航天及船舶用电源常采用４００Ｈｚ，它们的输入电压通常为单相或三相１１５Ｖ，整流后的脉动频率远高于工频，因而整流后所接滤波电容的电容量可减小很多。
（3）输入相数三相输入的情况下，整流后直流电压约为单相输入时的１．７倍，当开关电源功率大于５ｋＷ时，应选三相输入，以避免引起电网三相间的不平衡，同时可减小主电路的电流，以降低损耗。
功率为３～５ｋＷ时可选单相输入，以降低主电路电压等级，以降低成本。
（4）输入谐波电流和功率因数为保护电网环境、降低谐波污染、提高电能效率，许多国家和地区已出台相应的更高的标准要求（ＩＥＣ６１０００－３系列），对用电装置的输入谐波电流和功率因数做出较严格的规定，因而，输入谐波和功率因数成为开关电源的一个重要指标，也成为设计、应用开关电源产品的一个重点。
但减小谐波电流和提高功率因数会增大电路的复杂程度，增加成本，可靠性也会随着元器件的增加而下降。
因此，应根据实际需要和有关标准来制定指标。
目前单相有源功率因数校正（ＰＦＣ）技术已基本成熟，附加成本也较低，可很容易使输入功率因数达到０．９９以上，输入总谐波电流小于５％。
三相ＰＦＣ技术还不成熟，若要使功率因数达到较高值（如高于０．９９），则需要６开关ＰＷＭ整流电路，其成本很可能会高于后级ＤＣ／ＤＣ变换器成本。
开关电源测试规范第一部分：电源指标的概念、定义一．描述输入电压影响输出电压的几个指标形式。
1．绝对稳压系数。
A．绝对稳压系数：表示负载不变时，稳压电源输出直流变化量△U0 与输入电网变化量△ Ui 之比。
既：K=△U0/△Ui 。
B．相对稳压系数：表示负载不变时，稳压器输出直流电压Uo 的相对变化量△Uo 与输出电网 Ui 的相对变化量△ Ui 之比。
急：S=△Uo/Uo /△Ui/Ui2.电网调整率。
它表示输入电网电压由额定值变化 +-10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。
3.电压稳定度。
负载电流保持为额定范围内的任何值，输入电压在规定的范围内变化所引起的输出电压相对变化△ Uo/Uo（百分值），称为稳压器的电压稳定度。
二．负载对输出电压影响的几种指标形式。
1．负载调整率（也称电流调整率）。
在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝对变化量表示。
2．输出电阻（也称等效内阻或内阻）。
在额定电网电压下，由于负载电流变化△ IL 引起输出电压变化△ Uo，则输出电阻为Ro=|△Uo/△IL| 欧。
三．纹波电压的几个指标形式。
1．最大纹波电压。
在额定输出电压和负载电流下，输出电压的纹波（包括噪声）的绝对值的大小，通常以峰峰值或有效值表示。
2．纹波系数Y（%）。
在额定负载电流下，输出纹波电压的有效值Urms与输出直流电压Uo之比，既y=Umrs/Uo x100%3．纹波电压抑制比。
在规定的纹波频率（例如 50HZ）下，输出电压中的纹波电压 Ui~ 与输出电压中的纹波电压 Uo~之比，即：纹波电压抑制比 =Ui~/Uo~。
这里声明一下：噪声不同于纹波。
纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分，用峰 - 峰（ peak to peak）值表示，一般在输出电压的 0.5% 以下；噪声是出现在输出端子间的纹波以外的一种高频成分，也用峰 - 峰（peak to peak）值表示，一般在输出电压的 1%左右。
主题：开关电源测试规范开关电源测试规范2004年5月7日作者：企业标准精诚电子设计浏览选项：颜色默认灰度橄榄色绿色蓝色褐色红色本文已被浏览 41 次第一部分：电源指标的概念、定义一．描述输入电压影响输出电压的几个指标形式。
1．绝对稳压系数。
A．绝对稳压系数：表示负载不变时，稳压电源输出直流变化量△U0与输入电网变化量△Ui 之比。
既：K=△U0/△Ui。
B．相对稳压系数：表示负载不变时，稳压器输出直流电压Uo的相对变化量△Uo与输出电网Ui的相对变化量△Ui之比。
急：S=△Uo/Uo / △Ui/Ui2. 电网调整率。
它表示输入电网电压由额定值变化+-10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。
3. 电压稳定度。
负载电流保持为额定范围内的任何值，输入电压在规定的范围内变化所引起的输出电压相对变化△Uo/Uo（百分值），称为稳压器的电压稳定度。
二．负载对输出电压影响的几种指标形式。
1．负载调整率（也称电流调整率）。
在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝对变化量表示。
2．输出电阻（也称等效内阻或内阻）。
在额定电网电压下，由于负载电流变化△IL引起输出电压变化△Uo，则输出电阻为Ro=|△Uo/△IL| 欧。
三．纹波电压的几个指标形式。
1．最大纹波电压。
在额定输出电压和负载电流下，输出电压的纹波（包括噪声）的绝对值的大小，通常以峰峰值或有效值表示。
2．纹波系数Y（%）。
在额定负载电流下，输出纹波电压的有效值Urms与输出直流电压Uo之比，既y=Umrs/Uo x100%3．纹波电压抑制比。
在规定的纹波频率（例如50HZ）下，输出电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比，即：纹波电压抑制比=Ui~/Uo~ 。
这里声明一下：噪声不同于纹波。
纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分，用峰-峰（peak to peak）值表示，一般在输出电压的0.5%以下；噪声是出现在输出端子间的纹波以外的一种高频成分，也用峰-峰（peak to peak）值表示，一般在输出电压的1%左右。
开关电源常用性能指标 时间:2009-07-23 来源:未知点击: 次一、输出项 1、电压范围表示电源工作在额定范围内，所有同型号电源最终输出的电压范围。
2、负载稳定度，也称负载调整率、电流调整率。
在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝对变化量表示。
一、输出项1、电压范围表示电源工作在额定范围内，所有同型号电源最终输出的电压范围。
2、负载稳定度，也称负载调整率、电流调整率。
在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝对变化量表示。
3.负载调整率。
负载电流保持为额定范围内的任何值，输入电压在规定的范围内变化所引起的输出电压相对变化△Uo/Uo（百分值），称为稳压器的电压稳定度。
4、温度系数温度在额定范围内，输出电压的变化率。
4、纹波及噪声(Vp-p)在额定输出电压和负载电流下，输出电压的纹波（包括噪声）的绝对值的大小，通常以峰峰值或有效值表示。
通常测量时，将带宽设置为20MHz5、效率输出功率比输入功率6、冲击电流。
冲击电流是指输入电压按规定时间间隔接通或断开时，输入电流达到稳定状态前所通过的最大瞬间电流。
一般是20A——30A。
7、过流保护。
是一种电源负载保护功能，以避免发生包括输出端子上的短路在内的过负载输出电流对电源和负载的损坏。
过流的给定值一般是额定电流的110%——130%。
8、过压保护。
是一种对端子间过大电压进行负载保护的功能。
一般规定为输出电压的130%——150%。
9、输出欠压保护。
当输出电压在标准值以下时，检测输出电压下降或为保护负载及防止误操作而停止电源并发出报警信号，多为输出电压的80%——30%左右。
10、过热保护。
在电源内部发生异常或因使用不当而使电源温升超标时停止电源的工作并发出报警信号。
其他还有相应时间、失真、噪声等指标，这里不再详细描述。
二、安规（GB 4943-2001）。
600a整流开关电源技术指标一、整流开关电源的基本概念整流开关电源，作为一种电力电子装置，主要用于将输入的交流电压转换为稳定的直流电压，以满足各种电子设备、仪器和系统的电源需求。
它在现代电子技术领域中具有广泛的应用，如通信、计算机、家电等行业。
二、整流开关电源的技术指标概述1.转换效率：指整流开关电源将输入的交流电能转换为输出直流电能的效率。
高转换效率有助于降低能耗和减少散热问题。
2.输出电压波动与噪声：衡量整流开关电源输出电压的稳定性和纯净度。
电压波动和噪声会影响负载设备的正常工作，因此需要控制在一定范围内。
3.输出功率：表示整流开关电源能够提供的功率大小，与负载设备的功率需求相匹配。
输出功率越高，所能驱动的负载设备越多。
4.工作温度：整流开关电源在正常运行时，内部会产生一定的热量。
工作温度过高会影响电源的寿命和稳定性，因此需要控制在合理范围内。
5.可靠性：整流开关电源在长期运行过程中不出现故障的概率。
可靠性越高，电源的稳定性和使用寿命越好。
6.安全性：整流开关电源在设计和制造过程中应具备一定的安全防护措施，如过压、过流、短路等保护功能，确保使用过程中的安全。
三、整流开关电源技术指标的优化策略1.选择高性能的元器件：优化开关电源的转换效率和可靠性。
2.合理布局和散热设计：提高电源的工作温度稳定性和寿命。
3.采用先进的控制策略：降低输出电压波动和噪声。
4.增加保护功能：提高整流开关电源的安全性。
四、应用案例分析以通信基站为例，通信基站对电源的稳定性、可靠性和输出功率有较高要求。
通过选用高性能的整流开关电源，可以实现高效、稳定、安全的供电，满足通信设备的需求。
五、总结与展望整流开关电源技术指标的优化是提高电源性能的关键。
开关电源设计的各项指标概念和定义
电源网一周精华文章大总结开关电源PWM的五种反馈控制模式开关电源设计的各项指标概念和定义LED照明灯具发展史如列车快速前行照明企业关注品牌二三级市场不再孤单两LED企业家入围2010中国经济年度人物OLED灯具商品化量产至少还需1-2年今年面板可望稳定成长但不易大涨
一．描述输入电压影响输出电压的几个指标形式。
1．绝对稳压系数。
A．绝对稳压系数：表示负载不变时，稳压电源输出直流变化量△U0 与输入电网变化量△Ui 之比。
既：
K= U0/ Ui。
B．相对稳压系数：表示负载不变时，稳压器输出直流电压Uo 的相对变化量△Uo 与输出电网Ui 的相对变化量△Ui之比。
急：
S= Uo/Uo / Ui/Ui
2. 电网调整率。
它表示输入电网电压由额定值变化+-10%时，稳压电源输出电压的相对变。
