教科版高中物理选修(3-2)第1章《电磁感应规律的应用》练习题

选修3-2 第一章 专题二 电磁感应电路问题班级：________________学号：_________________姓名：________________1．如图所示，闭合金属导线框放置在竖直向上的匀强磁场中，匀强磁场的磁感应强度随时间变化，下列说法正确的是 （ ） A ．当磁感应强度增加时，线框中的感应电流可能减小 B ．当磁感应强度增加时，线框中的感应电流一定增大 C ．当磁感应强度减小时，线框中的感应电流一定增大 D ．当磁感应强度减小时，线框中的感应电流可能不变2．粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行，现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移动过程中线框的一边a 、b 两点间电势差绝对值最大的是 （ ）3． 线圈所围的面积为0.1m2，线圈电阻为1Ω．规定线圈中感应电流I 的正方向从上往下看是顺时针方向，如图（1）所示．磁场的磁感应强度B 随时间t 的变化规律如图（2）所示．则以下说法正确的是 ( ) Ａ．在时间0～5s 内，I 的最大值为0.01A Ｂ．在第4s 时刻，I 的方向为逆时针Ｃ．前2 s 内，通过线圈某截面的总电量为0.01C Ｄ．第3s 内，线圈的发热功率最大4．如图所示，固定在绝缘水平面上足够长的金属导轨电阻不计，但表面粗糙，导轨左端连接一个电阻R ，质量为m 的金属棒（电阻也不计）放在导轨上，并与导轨垂直，整个装置放在匀强磁场中，磁场方向垂直导轨平面，用水平恒力F 把ab 棒从静止起向右拉动的过程中（ ）A ．恒力F 做的功等于电路产生的电能B ．恒力F 和棒受摩擦力的合力做的功等于电路中产生的电能C ．棒克服安培力做的功等于电路中产生的电能D ．恒力F 和棒受摩擦力的合力做的功等于电路中产生的电能和棒获得的动能之和5．如图所示，光滑金属导轨AC 、AD 固定在水平面内，并处在方向竖直向下、大小为B 的匀强磁场中。

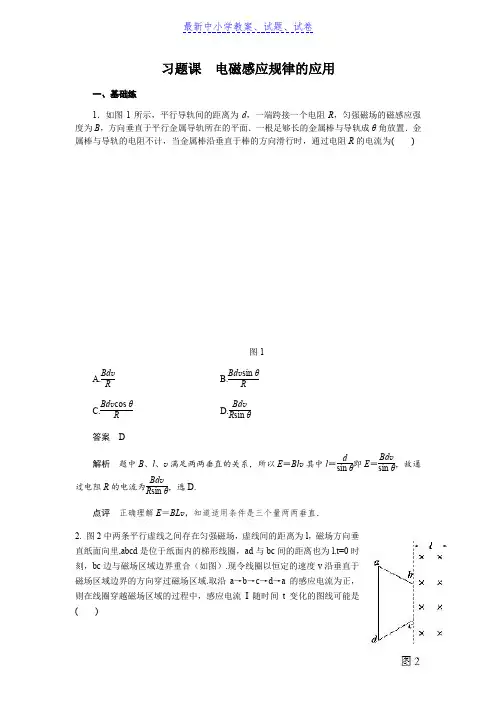

习题课 电磁感应规律的应用一、基础练1．如图1所示，平行导轨间的距离为d ，一端跨接一个电阻R ，匀强磁场的磁感应强度为B ，方向垂直于平行金属导轨所在的平面．一根足够长的金属棒与导轨成θ角放置．金属棒与导轨的电阻不计，当金属棒沿垂直于棒的方向滑行时，通过电阻R 的电流为( )图1A.Bd v RB.Bd v sin θRC.Bd v cos θRD.Bd v R sin θ答案 D解析 题中B 、l 、v 满足两两垂直的关系，所以E ＝Bl v 其中l ＝d sin θ即E ＝Bd v sin θ，故通过电阻R 的电流为Bd v R sin θ，选D. 点评 正确理解E ＝BL v ，知道适用条件是三个量两两垂直．2. 图2中两条平行虚线之间存在匀强磁场，虚线间的距离为l ，磁场方向垂直纸面向里,abcd 是位于纸面内的梯形线圈，ad 与bc 间的距离也为l.t=0时刻，bc 边与磁场区域边界重合（如图）.现令线圈以恒定的速度v 沿垂直于磁场区域边界的方向穿过磁场区域.取沿a →b →c →d →a 的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I 随时间t 变化的图线可能是( )答案 B解析 线框进入时，磁通量是增加的，线框穿出时磁通量是减少的，由楞次定律可判断两次电流方向一定相反，故只能在A 、B 中选择，再由楞次定律及规定的电流正方向可判断进入时电流为负方向，故选B.3．如图3所示，ab 和cd 是位于水平面内的平行金属轨道，间距为l ，其电阻可忽略不计，ac 之间连接一阻值为R 的电阻．ef 为一垂直于ab 和cd 的金属杆，它与ad 和cd 接触良好并可沿轨道方向无摩擦地滑动．电阻可忽略．整个装置处在匀强磁场中，磁场方向垂直于图中纸面向里，磁感应强度为B ，当施外力使杆ef 以速度v 向右匀速运动时，杆ef 所受的安培力为( )图3A.v B 2l 2RB.v Bl RC.v B 2l RD.v Bl 2R答案 A4．如图4所示，先后两次将同一个矩形线圈由匀强磁场中拉出，两次拉动的速度相同．第一次线圈长边与磁场边界平行，将线圈全部拉出磁场区，拉力做功W 1、通过导线截面的电荷量为q 1，第二次线圈短边与磁场边界平行，将线圈全部拉出磁场区域，拉力做功为W 2、通过导线截面的电荷量为q 2，则( )图4A ．W 1>W 2，q 1＝q 2B ．W 1＝W 2，q 1>q 2C ．W 1<W 2，q 1<q 2D ．W 1>W 2，q 1>q 2答案 A解析 设矩形线圈的长边为a ，短边为b ，电阻为R ，速度为v ，则W 1＝BI 1ba ＝B ·Ba v R·a ·b ，W 2＝BI 2ba ＝B ·Bb v R ·a ·b ，因为a >b ，所以W 1>W 2.通过导线截面的电荷量q 1＝I 1t 1＝Ba v R ·b v ＝q 2. 5．如图5所示，半径为a 的圆形区域(图中虚线)内有匀强磁场，磁感应强度为B ＝0.2 T ，半径为b 的金属圆环与虚线圆同心、共面的放置，磁场与环面垂直，其中a ＝0.4 m 、b ＝0.6 m ；金属环上分别接有灯L 1、L 2，两灯的电阻均为2 Ω.一金属棒MN 与金属环接触良好，棒与环的电阻均不计．图5(1)若棒以v 0＝5 m/s 的速率沿环面向右匀速滑动，求棒滑过圆环直径OO ′的瞬间，MN 中的电动势和流过灯L 1的电流．(2)撤去中间的金属棒MN ，将左面的半圆弧O L 1O ′以MN 为轴翻转90°，若此后B 随时间均匀变化，其变化率为ΔB Δt ＝4πT/s ，求灯L 2的功率． 答案 (1)0.8 V 0.4 A (2)1.28×10－2 W 解析 (1)棒滑过圆环直径OO ′的瞬间，MN 中的电动势为动生电动势，E ＝B ·2a ·v ＝0.8 V.流经L 1的电流I ＝E R L1＝0.4 A (2)电路中的电动势为感生电动势，E ＝πa 22·ΔB Δt灯L 2的功率P 2＝⎝⎛⎭⎫E R L1＋R L22R L2＝1.28×10－2 W点评 求电路中的电动势时，要分析清楚产生感应电动势的方式，若为导体切割磁感线类，宜用E ＝BL v 计算；若为磁场变化产生感生电场类，宜用E ＝nS ΔB Δt. 二、提升练6．如图6所示，矩形线框abcd 的ad 和bc 的中点M 、N 之间连接一电压表，整个装置处于匀强磁场中，磁场的方向与线框平面垂直．当线框向右匀速平动时，下列说法中正确的是( )图6A ．穿过线框的磁通量不变化，MN 间无感应电动势B ．MN 这段导体做切割磁感线运动，MN 间有电势差C ．MN 间有电势差，所以电压表有示数D ．因为有电流通过电压表，所以电压表有示数答案 B解析 穿过线框的磁通量不变化，线框中无感应电流，但ab 、MN 、dc 都切割磁感线，它们都有感应电动势，故A 错，B 对．无电流通过电压表，电压表无示数，C 、D 错．7．如图7所示，线圈C 连接光滑平行导轨，导轨处在方向垂直纸面向里的匀强磁场中，导轨电阻不计，导轨上放着导体棒MN .为了使闭合线圈A 产生图示方向的感应电流，可使导体棒MN ( )图7A ．向右加速运动B ．向右减速运动C ．向左加速运动D ．向左减速运动答案 AD解析 N 再由右手定则判断MN 应向左运动，磁场减弱则电流减小故MN 应减速，故可判断MN 向左减速，同理可判断向右加速也可，故选A 、D.→N 再由右手定则判断MN 应向左运动，磁场减弱则电流减小故MN 应减速，故可判断MN 向左减速，同理可判断向右加速也可，故选A 、D.8．如图8所示，平行金属导轨与水平面成θ角，导轨与固定电阻R 1和R 2相连，匀强磁场垂直穿过导轨平面．有一导体棒ab ，质量为m ，导体棒的电阻与固定电阻R 1和R 2的阻值均相等，与导轨之间的动摩擦因数为μ，导体棒ab 沿导轨向上滑动，当上滑的速度为v 时，受到安培力的大小为F .此时( )图8A ．电阻R 1消耗的热功率为F v /3B ．电阻R 2消耗的热功率为F v /6C ．整个装置因摩擦而消耗的热功率为μmg v cos θD ．整个装置消耗的机械功率为(F ＋μmg cos θ)v答案 BCD解析 棒ab 上滑速度为v 时，切割磁感线产生感应电动势E ＝BL v ，设棒电阻为R ，则R 1＝R 2＝R ，回路的总电阻R 总＝32R ，通过棒的电流I ＝E R 总＝2BL v 3R ，棒所受安培力F ＝BIL ＝2B 2L 2v 3R ，通过电阻R 1的电流与通过电阻R 2的电流相等，即I 1＝I 2＝I 2＝BL v 3R，则电阻R 1消耗的热功率P 1＝I 21R ＝B 2L 2v 29R ＝F v 6，电阻R 2消耗的热功率P 2＝I 22R ＝F v 6.棒与导轨间的摩擦力f ＝μmg cos θ，故因摩擦而消耗的热功率为P ＝f v ＝μmg v cos θ；由能量转化知，整个装置中消耗的机械功率为安培力的功率和摩擦力的功率之和P 机＝F v ＋f v ＝(F ＋μmg cos θ)v .由以上分析可知，B 、C 、D 选项正确．点评 切割磁感线的导体相当于电源，电源对闭合回路供电．分析清楚整个过程中能量的转化和守恒，所有的电能和摩擦生热都来自于机械能，而转化的电能在回路中又转化为电热．9．如图9所示，一个半径为r 的铜盘，在磁感应强度为B 的匀强磁场中以角速度ω绕中心轴OO ′匀速转动，磁场方向与盘面垂直，在盘的中心轴与边缘处分别安装电刷．设整个回路电阻为R ，当圆盘匀速运动角速度为ω时，通过电阻的电流为________．。

章末检测试卷(第一章)(时间：90分钟总分为：100分)一、选择题(此题共12小题，每一小题4分，共计48分.1～8题为单项选择题，9～12题为多项选择题，全部选对的得4分，选对但不全的得2分，错选和不选的得0分)1．在物理学开展中，观测、实验、假说和逻辑推理等方法都起到了重要作用．如下表示符合史实的是( )A．奥斯特在实验中观察到电流的磁效应，该效应说明了电和磁之间存在联系B．法拉第根据通电直导线的磁场和条形磁铁的磁场的相似性，提出了分子电流假说C．安培在实验中观察到，通有恒定电流的静止导线附近的固定导线圈中，出现了感应电流D．楞次在分析了许多实验事实后提出，感应电流的磁场总是与引起感应电流的磁场方向相反答案 A解析奥斯特发现了电流的磁效应，揭示了电和磁之间存在联系，选项A正确；根据通电螺线管产生的磁场与条形磁铁的磁场的相似性，安培提出了磁性是分子内环形电流产生的，即分子电流假说，选项B错误；法拉第探究磁产生电的问题，发现导线中电流“通、断〞时导线附近的固定导线圈中出现感应电流而导线中通有恒定电流时导线圈中不产生感应电流，选项C错误；楞次定律指出感应电流的磁场总要阻碍引起感应电流的磁通量的变化，选项D错误．2．如图1所示，螺线管与灵敏电流计相连，磁铁从螺线管的正上方由静止释放，向下穿过螺线管．如下说法正确的答案是( )图1A．电流计中的电流先由a到b，后由b到aB．a点的电势始终低于b点的电势C．磁铁减少的重力势能等于回路中产生的热量D．磁铁刚离开螺线管时的加速度小于重力加速度答案 D解析在磁铁进入螺线管的过程中，螺线管磁通量增大，且方向向下，由楞次定律可知，感应电流由b经电流计流向a；在磁铁穿出螺线管下端的过程中，磁通量减小，且方向向下，由楞次定律可知，感应电流由a经电流计流向b，如此a点电势先低于b点电势，后高于b点电势，故A、B错误；磁铁减少的重力势能转化为内能和磁铁的动能，C错误；磁铁刚离开螺线管时，由楞次定律“来拒去留〞可知，磁铁受到的合外力小于重力，D正确．3．如图2所示是研究通电自感现象实验的电路图，A1、A2是两个规格一样的小灯泡，闭合开关，调节滑动变阻器R的滑动触头，使两个灯泡的亮度一样，调节滑动变阻器R1的滑动触头，使它们都正常发光，然后断开开关S.重新闭合开关S，如此 ( )图2A．闭合瞬间，A1立刻变亮，A2逐渐变亮B．闭合瞬间，A1、A2均立刻变亮C．稳定后，L和R两端的电势差一定一样D．稳定后，A1和A2两端的电势差不一样答案 C解析断开开关再重新闭合开关的瞬间，根据自感原理可判断，A2立刻变亮，而A1逐渐变亮，A、B均错误；稳定后，自感现象消失，根据题设条件可判断，滑动变阻器R接入电路的阻值与线圈L的电阻一样大，线圈L和R两端的电势差一定一样，A1和A2两端的电势差也一样，所以C正确，D错误．4．匀强磁场方向垂直纸面，规定向里的方向为正方向，磁感应强度B随时间t的变化规律如图3甲所示，在磁场中有一细金属圆环，圆环平面位于纸面内，如图乙所示．令E1、E2、E3分别表示Oa、bc、cd段的感应电动势的大小，I1、I2、I3分别表示对应的电流，如此如下判断正确的答案是( )图3A．E1<E2，I1沿逆时针方向，I2沿顺时针方向B．E1<E2，I1沿顺时针方向，I2沿逆时针方向C．E2<E3，I2沿逆时针方向，I3沿顺时针方向D．E2＝E3，I2沿逆时针方向，I3沿顺时针方向答案 A5．(2018·市房山区模拟)电磁感应现象在生产、生活中有着广泛的应用．图4甲为工业上探测物件外表层内部是否存在缺陷的涡流探伤技术原理图．其原理是将线圈中通入电流，使被测物件内产生涡流，借助探测线圈内电流变化测定涡流的改变，从而获得被测物件内部是否断裂与位置的信息．图乙为一个带铁芯的线圈L、开关S和电源用导线连接起来的跳环实验装置，将一个套环置于线圈L上且使铁芯穿过其中，闭合开关S的瞬间，套环将立即跳起．关于对以上两个应用实例理解正确的答案是( )图4A．能被探测的物件和实验所用的套环必须是导电材料B．涡流探伤技术运用了互感原理，跳环实验演示了自感现象C．以上两个应用实例中的线圈所连接电源都必须是变化的交流电源D．以上两个应用实例中的线圈所连接电源也可以都是恒定电源答案 A6．(2017·某某、扬州、泰州、淮安四市模拟)法拉第发明了世界上第一台发电机．如图5所示，圆形金属盘安置在电磁铁的两个磁极之间，两电刷M、N分别与盘的边缘和中心点接触良好，且与灵敏电流计相连．金属盘绕中心轴沿图示方向转动，如此( )图5A．电刷M的电势高于电刷N的电势B．假设只将电刷M移近N，电流计的示数变大C．假设只提高金属盘转速，电流计的示数变大D．假设只将变阻器滑片向左滑动，电流计的示数变大答案 C解析 由电流的流向，根据安培定如此，可知蹄形磁铁的左端为N 极，右端为S 极，两磁极间的磁场方向向右，根据金属盘的转动方向，结合右手定如此可以判断，电刷N 的电势高于电刷M 的电势，A 错误；假设只将电刷M 移近N ，如此电路中的感应电动势减小，电流计的示数减小，B 错误；假设只提高金属盘的转速，如此金属盘中产生的感应电动势增大，电流计的示数增大，C 正确；假设只将变阻器滑片向左滑动，变阻器接入电路的电阻增大，如此电磁铁中的电流减小，两磁极间的磁感应强度减小，圆盘中产生的感应电动势减小，电流计的示数减小，D 错误．7．(2018·全国卷Ⅰ)如图6所示，导体轨道OPQS 固定，其中PQS 是半圆弧，Q 为半圆弧的中点，O 为圆心．轨道的电阻忽略不计．OM 是有一定电阻、可绕O 转动的金属杆，M 端位于PQS 上，OM 与轨道接触良好．空间存在与半圆所在平面垂直的匀强磁场，磁感应强度的大小为B .现使OM 从OQ 位置以恒定的角速度逆时针转到OS 位置并固定(过程Ⅰ)；再使磁感应强度的大小以一定的变化率从B 增加到B ′(过程Ⅱ)．在过程Ⅰ、Ⅱ中，流过OM 的电荷量相等，如此B ′B等于( )图6A.54B.32C.74D ．2 答案 B解析 设半圆弧PQS 的半径为r ，在过程Ⅰ中，根据法拉第电磁感应定律，有E 1＝ΔΦ1Δt 1＝B ⎝ ⎛⎭⎪⎫12πr 2－14πr 2Δt 1根据闭合电路欧姆定律，有I 1＝E 1R且q 1＝I 1Δt 1在过程Ⅱ中，有E 2＝ΔΦ2Δt 2＝(B ′－B )12πr 2Δt 2I 2＝E 2R q 2＝I 2Δt 2又q 1＝q 2，即B ⎝ ⎛⎭⎪⎫12πr 2－14πr 2R ＝(B ′－B )12πr2R所以B ′B ＝32. 8.如图7所示，足够长的平行金属导轨倾斜放置，倾角为37°，宽度为0.5 m ，电阻忽略不计，其上端接一小灯泡，电阻为1 Ω.一导体棒MN 垂直导轨放置，质量为0.2 kg ，接入电路的电阻为1 Ω，两端与导轨接触良好，与导轨间的动摩擦因数为0.5.在导轨间存在着垂直于导轨平面的匀强磁场(图中未画出)，磁感应强度为0.8 T ．将导体棒MN 由静止释放，运动一段时间后，小灯泡稳定发光，此后导体棒MN 的运动速度以与小灯泡消耗的电功率分别为(重力加速度g 取10 m/s 2，sin 37°＝0.6，cos 37°＝0.8)( )图7A ．2.5 m/s 1 WB ．5 m/s 1 WC ．7.5 m/s 9 WD ．15 m/s 9 W答案 B解析 小灯泡稳定发光时，导体棒MN 匀速下滑，其受力如下列图，f ＝μmg cos 37°，由平衡条件可得F 安＋f ＝mg sin 37°，故F 安＝mg (sin 37°－μcos 37°)＝0.4 N ，由F 安＝BIL 得I ＝F 安BL ＝1 A ，所以E ＝I (R 灯＋R MN )＝2 V ，导体棒的运动速度v ＝E BL＝5 m/s ，小灯泡消耗的电功率为P 灯＝I 2R 灯＝1 W ．正确选项为B.9．(2017·苏北四市联考)如图8甲所示，一个刚性圆形线圈与电阻R 构成闭合回路，线圈平面与所在处的匀强磁场方向垂直，磁场的磁感应强度B 随时间t 的变化规律如图乙所示．如下关于线圈中产生的感应电动势e 、电阻R 消耗的功率P 随时间t 变化的图像，可能正确的有( )图8答案 BD解析 线圈的面积不变，由E ＝nS ΔB Δt得感应电动势为定值，且磁场增强和磁场减弱引起的感应电动势方向相反，A 错误，B 正确；对于电阻R ，流过的电流大小不变，功率P ＝I 2R 恒定，C 错误，D 正确．10．如图9甲所示，一个匝数n ＝100的圆形导体线圈，面积S 1＝0.4 m 2，电阻r ＝1 Ω.在线圈中存在面积S 2＝0.3 m 2的垂直线圈平面向外的匀强磁场区域，磁感应强度B 随时间t 变化的关系如图乙所示．有一个R ＝2 Ω的电阻，将其两端a 、b 分别与图甲中的圆形线圈相连接，b 端接地，如此如下说法正确的答案是( )图9A ．圆形线圈中产生的感应电动势E ＝6 VB ．在0～4 s 时间内通过电阻R 的电荷量q ＝6 CC ．设b 端电势为零，如此a 端的电势φa ＝3 VD ．在0～4 s 时间内电阻R 上产生的焦耳热Q ＝18 J答案 BD解析 由法拉第电磁感应定律可得E ＝n ΔB Δt S 2，由题图乙可得ΔB Δt ＝0.64T/s ＝0.15 T/s ，将其代入可得E ＝4.5 V ，A 错．q ＝I Δt ＝E R ＋r ·Δt ＝n ΔΦ(R ＋r )Δt Δt ＝n ΔΦR ＋r ，在0～4 s 穿过圆形导体线圈磁通量的变化量为ΔΦ＝0.6×0.3 Wb－0＝0.18 Wb ，代入可得q ＝6 C ，B 对.0～4 s 内磁感应强度增大，圆形线圈内磁通量增加，由楞次定律结合安培定如此可得b 点电势高，a 点电势低，故C 错．由于磁感应强度均匀变化产生的电动势与电流均恒定，可得I ＝E r ＋R＝1.5 A ，由焦耳定律可得Q ＝I 2Rt ＝18 J ，D 对．11．如图10甲所示，电阻不计且间距L ＝1 m 的光滑平行金属导轨竖直放置，上端接一阻值R ＝2 Ω的电阻，虚线OO ′下方有垂直于导轨平面向里的匀强磁场，现将质量m ＝0.1 kg 、电阻不计的金属杆ab 从OO ′上方某处由静止释放．金属杆在下落的过程中与导轨保持良好接触且始终水平．杆ab 进入磁场时的速度v 0＝1 m/s ，下落0.3 m 的过程中加速度a 与下落距离h 的关系图像如图乙所示，g 取10 m/s 2，如此( )图10A ．匀强磁场的磁感应强度为2 TB ．杆ab 下落0.3 m 时，金属杆的速度为1 m/sC ．杆ab 下落0.3 m 的过程中，R 上产生的热量为0.2 JD ．杆ab 下落0.3 m 的过程中，通过R 的电荷量为0.25 C答案 AD解析 当金属杆进入磁场后，根据右手定如此判断可知金属杆ab 中电流的方向由a 到b .由题图乙知，刚进入磁场时，金属杆的加速度大小a 1＝10 m/s 2，方向竖直向上．由牛顿第二定律得：BI 1L －mg ＝ma 1，其中I 1＝E R ＝BLv 0R，代入数据解得：B ＝2 T ，故A 正确；a ＝0时金属杆受到的重力与安培力平衡，有mg －BIL ＝0，其中I ＝BLv R ，联立得：v ＝0.5 m/s ，故B 错误；从开始到下落0.3 m 的过程中，由能量守恒有：mgh －Q ＝12mv 2，代入数据得：Q ＝0.287 5 J ，故C 错误；金属杆自由下落高度为h 0＝v 22g ＝0.05 m ，金属杆下落0.3 m 的过程中通过R 的电荷量为：q ＝I Δt ＝E R Δt ＝ΔΦΔt R Δt ＝ΔΦR ＝BL (h －h 0)R，代入数据得q ＝0.25 C ，故D 正确． 12．如图11所示，有一个在水平面内固定的“V〞字形金属框架CAD ，θ＝60°，磁感应强度为B 的匀强磁场方向竖直向下，导体棒MN 在框架上从A 点开始在外力F 作用下，沿垂直MN 方向以速度v 匀速向右平移，使导体棒和框架始终构成等边三角形回路．框架和导体棒的材料和横截面积均一样，其单位长度的电阻均为r ，框架和导体棒均足够长，导体棒运动中始终与磁场方向垂直，且与框架接触良好．如下关于回路中的电流I 、外力F 和回路消耗的电功率P 随时间t 变化关系的四个图像中正确的答案是( )图11答案 AC解析 导体棒运动时间为t 时，通过的位移为x ＝vt ，回路中的有效切割长度为：L ＝2x tan θ2，感应电动势为E ＝BLv ，回路的总电阻为R 总＝r ·3·2x tan θ2，联立得感应电流与t 的关系式为I ＝Bv 3r，B 、v 、r 一定，如此I 为一定值，故A 正确，B 错误；外力F 大小等于安培力大小，如此F ＝BIL ＝2B 2v 2tan θ23r t ，F 与t 成正比，故C 正确；运动x 时的功率为：P ＝I 2R 总＝2B 2v 3tan θ23r t ，如此P 与t 成正比，故D 错误．二、非选择题(此题共5小题，共计52分)13．(8分)(2018·三明市高二下学期期末)如图12甲所示为“研究电磁感应现象〞的实验装置．图12(1)按实验的要求将图甲中所缺的导线补画完整．(2)开关闭合后，如下说法正确的答案是________．A．只要将线圈A放在线圈B中就会引起电流计指针偏转B．线圈A插入或拔出线圈B的速度越大，电流计指针偏转的角度越大C．如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后，A线圈插入B 线圈中，将滑动变阻器滑动触头迅速向左拉时，灵敏电流计指针向左偏一下(3)上述实验中，原线圈A可等效为一个条形磁铁，将线圈B和灵敏电流计连接如图乙所示，当电流从正接线柱流入灵敏电流计时，指针向正接线柱一侧偏转．如此当条形磁铁迅速向上拔出时，图中灵敏电流计指针向______(填“正〞或“负〞)接线柱方向偏转．答案(1)如下列图(3分)(2)BC(3分)(3)正(2分)解析(1)将电源、开关、滑动变阻器、线圈A串联成一个回路，注意滑动变阻器接一上一下两个接线柱，再将电流计与线圈B串联成另一个回路，电路图如下列图．(2)当将线圈A放在线圈B中，因磁通量不变，如此不会引起电流计指针偏转，故A错误；线圈A插入或拔出线圈B的速度越大，如此穿过线圈的磁通量的变化率越大，感应电动势越大，如此产生的感应电流越大，那么电流计指针偏转的角度越大，故B正确；在闭合开关时，电流增大，穿过线圈的磁通量增大，根据楞次定律发现灵敏电流计的指针向右偏了一下，那么合上开关后，A 线圈插入B 线圈中，将滑动变阻器滑动触头迅速向左拉时，接入电路中的电阻增大，电流减小，穿过线圈的磁通量减小，根据楞次定律可知灵敏电流计指针向左偏一下，故C 正确．(3)当电流从正接线柱流入灵敏电流计时，指针向正接线柱一侧偏转，根据楞次定律，依据题图可知，螺线管的感应电流由上向下，如此当条形磁铁迅速向上拔出时，穿过线圈的磁通量减小，根据楞次定律，螺线管的感应电流由上向下，灵敏电流计指针向正接线柱方向偏转．14．(10分)如图13甲所示，竖直平面内有边长l ＝0.2 m 的正方形线框，匝数n ＝100，线框总电阻R ＝8 Ω，一范围足够大的匀强磁场，其方向垂直于线框平面，磁场的磁感应强度B 按如图乙所示规律变化(磁场方向以垂直于线框平面向外为正)．求：图13 (1)前2 s 内，线框产生的焦耳热；(2)t ＝0.5 s 时，线框的ab 边受到的安培力大小．答案 (1)16 J (2)20 N解析 (1)前2 s 内线框的感应电动势大小为：E ＝n ΔB ΔtS (2分) 解得E ＝8 V(1分)线框产生的焦耳热Q ＝E 2Rt (1分) 解得Q ＝16 J(1分)(2)由楞次定律可知前2 s 内线框中的感应电流方向为abcda ，t ＝0.5 s 时ab 边受到的安培力方向向上安培力的大小F ＝nBIl (2分)I ＝E R(1分) 由题图乙可知t ＝0.5 s 时磁感应强度的大小B ＝1 T(1分)解得F ＝20 N ．(1分)15．(10分)小明同学设计了一个“电磁天平〞，如图14所示，等臂天平的左臂为挂盘，右臂挂有矩形线圈，两臂平衡．线圈的水平边长L ＝0.1 m ，竖直边长H ＝0.3 m ，匝数为N 1.线圈的下边处于匀强磁场内，磁感应强度B 0＝1.0 T ，方向垂直线圈平面向里．线圈中通有可在0～2.0 A 范围内调节的电流I .挂盘放上待测物体后，调节线圈中电流使天平平衡，测出电流即可测得物体的质量．(重力加速度取g ＝10 m/s 2)图14 图15(1)为使“电磁天平〞的量程达到0.5 kg ，线圈的匝数N 1至少为多少？(2)进一步探究电磁感应现象，另选N 2＝100匝、形状一样的线圈，总电阻R ＝10 Ω.不接外电流，两臂平衡．如图15所示，保持B 0不变，在线圈上部另加垂直纸面向外的匀强磁场，且磁感应强度B 随时间均匀变大，磁场区域宽度d ＝0.1 m ．当挂盘中放质量为0.01 kg 的物体时，天平平衡，求此时磁感应强度的变化率ΔB Δt. 答案 (1)25匝 (2)0.1 T/s解析 (1)“电磁天平〞中的线圈受到安培力，I ＝2.0 A 时线圈的匝数最少F ＝N 1B 0IL (1分)由天平平衡可知：mg ＝N 1B 0IL (2分)代入数据解得：N 1＝25匝．(1分)(2)由法拉第电磁感应定律得：E ＝N 2ΔΦΔt ＝N 2ΔB ΔtLd (2分) 由欧姆定律得：I ′＝E R(1分)线圈受到的安培力F ′＝N 2B 0I ′L (1分)由天平平衡可得：m ′g ＝F ′(1分)联立各式，代入数据可得ΔB Δt ＝0.1 T/s.(1分)16．(10分)(2017·江苏单科)如图16所示，两条相距为d 的平行金属导轨位于同一水平面内，其右端接一阻值为R 的电阻．质量为m 的金属杆静置在导轨上，其左侧的矩形匀强磁场区域MNPQ 的磁感应强度大小为B 、方向竖直向下．当该磁场区域以速度v 0匀速地向右扫过金属杆后，金属杆的速度变为v .导轨和金属杆的电阻不计，导轨光滑且足够长，杆在运动过程中始终与导轨垂直且两端与导轨保持良好接触．求：图16 (1)MN 刚扫过金属杆时，杆中感应电流的大小I ；(2)MN 刚扫过金属杆时，杆的加速度大小a ；(3)PQ 刚要离开金属杆时，感应电流的功率P .答案 (1)Bdv 0R (2)B 2d 2v 0mR (3)B 2d 2(v 0－v )2R解析 (1)感应电动势E ＝Bdv 0(1分)感应电流I ＝E R (1分)解得I ＝Bdv 0R(1分) (2)安培力F ＝BId (1分)对金属杆，由牛顿第二定律得F ＝ma (1分)解得a ＝B 2d 2v 0mR(1分) (3)金属杆切割磁感线的相对速度v ′＝v 0－v (1分) 如此感应电动势E ′＝Bdv ′(1分)电功率P ＝E ′2R(1分) 解得P ＝B 2d 2(v 0－v )2R(1分) 17．(14分)(2018·池州市高二下期末)如图17所示，平行长直光滑固定的金属导轨MN 、PQ 平面与水平面的夹角θ＝30°，导轨间距为L ＝0.5 m ，上端接有R ＝3 Ω的电阻，在导轨中间加一垂直轨道平面向下的匀强磁场，磁场区域为OO ′O 1′O 1，磁感应强度大小为B ＝2 T ，磁场区域宽度为d ＝0.4 m ，放在导轨上的一金属杆ab 质量为m ＝0.08 kg 、电阻为r ＝2 Ω，从距磁场上边缘d 0处由静止释放，金属杆进入磁场上边缘的速度v ＝2 m/s.导轨的电阻可忽略不计，杆在运动过程中始终与导轨垂直且两端与导轨保持良好接触，重力加速度大小为g ＝10 m/s 2，求：图17(1)金属杆距磁场上边缘的距离d 0；(2)通过磁场区域的过程中通过金属杆的电荷量q ； (3)金属杆通过磁场区域的过程中电阻R 上产生的焦耳热Q R .答案 (1)0.4 m (2)0.08 C (3)0.096 J 解析 (1)由能量守恒定律得mgd 0sin 30°＝12mv 2(1分) 金属杆距磁场上边缘的距离d 0＝0.4 m(1分)(2)由法拉第电磁感应定律E ＝ΔΦΔt(1分) 由闭合电路欧姆定律I ＝ER ＋r (1分)q ＝I ·Δt (1分) 如此金属杆通过磁场区域的过程中通过其的电荷量q ＝ΔΦR ＋r ＝BLd R ＋r＝0.08 C(1分) (3)由法拉第电磁感应定律，金属杆刚进入磁场时E ＝BLv ＝2 V(1分)由闭合电路欧姆定律I ＝ER ＋r ＝0.4 A(1分)金属杆受到的安培力F ＝BIL ＝0.4 N(1分)金属杆重力沿导轨向下的分力F ′＝mg sin 30°＝0.4 N(1分)所以金属杆进入磁场后做匀速运动(1分)由能量守恒定律得，回路中产生的焦耳热Q＝mgd sin 30°(1分)金属杆通过磁场区域的过程中，在电阻R上产生的热量Q R＝RR＋rQ(1分)代入数据可得Q R＝0.096 J．(1分)。

如图所示，闭合导线框的质量可以忽略不计，将它从图示位置匀速拉出匀强磁场.若第一次用o ・3s 时间拉HI,外力所做的功为盼 通过导线截面的电暈为w 第二次用0. 9s 时间拉叽 外力所做的功为恥 通过导 A. W )<W 2> q 】Vq2C. W.>W 2, q )=q 2 两块水平如的主屈板间的距离为d .用导线与一个n 匝戋壓梧逢,线匣电阻为r.钱圏中有些直方向的5£ 场，电爼R 与金屋板连接•如图所示，两板间有一个质垦为m 、电荷ft+q 的油滴怆好处于静止・R'^S 中 的轻感应强度B 的査化情况和强通虽的变化率分别是（ ）-(P _ dmg -t nq ・(p _ dmg(R+r) -t nRq在如图所示的电路中，a、b 为两个完全相同的灯泡，L 为白感线圈，E 为电源，S 为开关，关于两灯泡点亮 和熄灭的先后次序，下列说法正确的是（ ）A.合上开关， b 先亮，a 逐渐变亮；断开开关，a . b 同时熄火B.合上开关， b 先亮，a 逐渐变亮；断开开关，a 先熄灭，b 后熄灭C.合上开关, 刃先亮、力逐渐变亮，断开开关a, b 同时熄灭D.合上开关，a b 同时亮,断开开关，b 先熄灭，a 后熄灭如图所示，用细线悬薄金屈板，在平衡位置时，板的一部分处丁•匀强磁场中，磁场的方向与板面垂直.当 让薄板离开平衡位置附近做微小的摆动时，它将？B ・ NIVW, qi 二q?D. W.>W , >qA .必感应弓諏B 雯直向上且正18强 ・(p 二dmg-t nq C ・iE 感应WBSS 向上且正®弱• ：(p _dmg(RT ) 々线截面的电量为q?,则D . 8E 慝应强度B 竖直向下且正减弱.A 、 做简谐振动B 、 在薄板上没有涡流产生C 、 做振幅越來越小的阻尼振动D 、 以上说法均不正确如图所示，粗细均匀的电阻丝制成的长方形导线松abed 处在匀强磁场中，另一种材料的导体棒爪与导线框保持良好接触并做无爍擦滑动。
