一、造船工程概论1、船舶建造工艺：释义：船舶建造工艺就是船舶建造的施工方法和建造过程，在采用现代先进科技和科学管理条件下，研究船舶建造过程及其工艺的实践和理论联系的应用科学，属制造业范畴。
内容：船体建造工艺（壳）、舾装工艺（舾）、涂装工艺（涂）、船舶下水、试航交货主要任务：a、根据现有技术条件，为造船生产制定合理的工艺方案和工艺措施，以缩短造船周期、降低生产成本、提高质量和改善生产条件。
b、研究和发展新工艺、新技术，不断提高造船工艺水平，以适应高新技术密集的新型船舶产品的需要2、造船模式的发展：三个阶段四个模式：系统导向----系统和区域导向-----区域、中间产品导向整体制造模式、分段制造模式、分道制造模式、集成制造模式传统造船模式与现代造船模式的对比：现代造船模式的含义：从组织生产采取的分解原则和组合方式，所谓现代造船模式，可理解为：以统筹优化理论为指导，应用成组技术原理，以中间产品为导向，按区域组织生产，壳、舾、涂作业在空间上分道，时间上有序，实现设计、生产、管理一体化，均衡连续地总装造船成组技术：将具有相似特征或相似信息的事物按照一定的准则分类成组（族），用相同的方法进行处理，以使单件或中、小批量生产获取大批量生产的高效率的生产技术和管理技术；它贯穿于包括产品设计、生产准备、加工制造、计划管理、经济核算在内的整个生产过程。
成组技术是促成现代造船模式形成的主要技术基础之一。
理解现代造船模式的要点：应用成组技术的制造原理进行产品作业任务分解，以及应用相似性原理按作业性质(壳、舾、涂)、区域、阶段类型分类成组，必须通过生产设计加以规划。
其中按区域分类成组，建立区域造船的生产组织形式是形成现代造船模式的基础和必要条件统筹优化理论是协调现代造船生产作业体系相互关系的准则，可概括为两个“一体化”，是组织“系统”运行极为重要的一种管理思想现代造船模式是通过科学管理，特别是通过工程计划对各类中间产品在船舶尽早过程中的人员、资料、任务和信息的强化管理，以实现作业的空间分道、时间序道，逐级制造、均衡、连续地总装造船总之现代造船模式的基础是区域造船(按区域/阶段/类型组织生产)；目标是以中间产品为向导，实现两个“一体化”区域造船3、超大型总段建造技术含义：并行建造，提高预舾装和预涂装率，大幅度减少船台周期，提高生产效率。
第一章1.造船的定义是什么？2.船舶建造过程分哪几个特定阶段？3.施工设计和生产设计的区别？4.船舶实际建造分哪几个阶段？5.造船企业的目标是什么？6.船舶的定义是什么？7.船舶类型主要有哪些？8.船厂设施有哪些？9.写出中、美、英、德、日、挪威、俄、意船级社英文缩写10.目前我国有哪两大造船集团？各自有哪些主要生产厂？第二章1.什么是现代造船模式？现代造船模式的技术基础有哪些？2.现代造船模式的内涵及基本要素是什么？3.描述建立现代造船模式的实施要点？4.简述成组技术的意义？5.成组技术在造船中的应用特点有哪些？6.什么是系统导向型的任务分解法？7.什么是产品导向型的任务分解法？第三章1.壳舾涂一体化方法的组成及主要目的是什么？2.分段划分的原则是什么？3.哪些部件是平板组成的非平行构件？4.哪些部件是平板组成的平行构件？5.什么叫小分段？6.什么叫板架？板架分哪两种类型？7.船体合拢按作业类型及阶段如何划分？8.船体分段有哪几种类型？9.船舶舾装的定义？10.船舶舾装的内容？11.什么叫托盘？托盘管理包括哪几项工作？12.舾装作业划分的目标？13.什么是分段舾装？按作业类型及阶段划分？14.什么是船上舾装？按作业类型及阶段划分？15.船舶涂装的定义？16.船舶涂装作业分哪几个制造级？17.应用区域涂装法需要的先决条件是什么？18.区域涂装法的主要规划目标？19.钢材除锈质量的指标是什么？20.什么是船上涂装？按作业类型及阶段划分？第四章1.军船和民船用材上有何不同？为什么？2.焊接分为哪几类方法？3.什么叫熔解？熔焊产生哪些冶金区？哪个区各方面性能最差？4.什么叫CO2气体保护焊？特点及应用范围？5.等离子弧焊接原理？特点及应用范围？6.焊接方法选用时应考虑哪些方面？7.切割分为哪几类方法？8.试述机械剪切原理？常见的机械剪切加工机床用哪些？9.试述气割原理，特点及船厂用到的气割设备？10.金属能进行气割的条件？11.提高气割速度的主要途径？12.等离子切割原理？优缺点？13.激光切割的原理，特点及应用范围？14.机械成型的主要设备？15.水火弯板的原理？16.水火弯板的冷却方式有哪些？各有何优缺点？17.造船中舾装包括哪些主要部件和设备？18.船用电气工作设计到哪些工作？19.甲板设备包括哪些？20.作战系统包括哪些？21.埋弧焊的焊接工艺设计内容有哪些？22.CO2气体保护焊的焊接工艺参数哪些？第五六章1.船厂布局的发展分为哪几个时期？各时期具备哪些特征？2.船厂设备布置应考虑哪些因素？3.船厂布局的指导原则是什么？4.船舶设计的周期如何划分？5.初步设计的任务有哪些？6.详细设计的内容是什么？7.生产设计的内容是什么？8.托盘包括哪些内容？9.成组技术造船设计的其他主要特点有哪些？10.成组技术造船工艺部门提供的信息有哪些？11.造船生产设计的特点有哪些？12.什么是造船建造方案？船舶建造方案应包含哪些具体内容？13.影响船舶建造方案的主要因素有哪些？应从哪几个方面进行船舶建造方案的综合评价?14.船台装配阶段生产设计包含哪些具体内容？15.船舶建造中的常见计算机辅助应用有哪些？16.什么是造船CIMS？17.什么是造船BCALS？18.什么是数字化造船？第七章1.造船工程的特点？2.现代造船计划管理的基本思路？3.什么是船舶生产计划及目标？4.船舶生产计划与进度的关系？5.现代造船计划的编制要领？第一章1.造船的定义是什么？造船是为客户（私人、公司、政府等）生产产品（船舶、近海结构浮动设施等）的一门工业。
第一章造船工程概论第一节现代造船模式的内涵与特征（1）【学时数】2学时【教学内容】♦船舶工程的内容与特点【教学目的】♦认识并熟悉船舶工程的内容、工艺过程及其复杂性。
船舶工程是造船工产设计的对象，学生只有在熟悉船舶工程的内容和工艺流程的基础上才能较好地认识造船生产设计的冇关概念和方法。
一、船舶工程的内容与工艺流程♦船舶工程一般包括三大子工程：1、船体建造——壳——基础。
2、船舶舸装——舸——小心。
3、船舶涂装------ 涂 ---- 重点。
♦壳、厕、涂相互交叉、相互影响，关系错综复杂。
♦船舶工程作业面广、工作量大、工种多、生产过程复杂、设计和制造周期长。
♦造船的综合口标：高效率、高质量、短周期、确保安全。
（-）船体建造【提问】什么是船体建造？船体建造有哪几个主耍工艺阶段？船体建造：加工制作船体构件，再将它们组装焊接成中间产品（部件、分段、总段），然后吊运至船台上总装成整个船休的工艺过程。
船体建造的主要工艺阶段：1、船体放样和号料（1）船体放样：主要工作内容包括船体型线光顺，纵横结构线放样，船体构件展开，制作放样资料等。
手工放样：利用手工操作的方式完成放样工作。
数学放样：利用数学方法人机交互完成放样工作。
（2）船体号料：将放样展开的船体构件外形和大小依据草图、样棒、样板、样箱等划到钢材上，并标注加工装配符号等信息。
2、船体钢料加工(1)钢材预处理：钢材的轿平、除锈涂底漆等。
(2)构件边缘加工：切割、开坡口和打磨。
(3)构件成形加工：将构件弯制或折曲成所要求的空间形状。
3、船体装配与焊接(1)船体结构预装配与焊接：预制部件、分(总)段的工艺过程。
①部件装焊：将零件组合焊接成部件的作业。
②分段装焊：将零、部件装焊成分段或将分段装焊成大型分段的工艺过程。
(2)船台装焊：在船台上将分段合拢成整个船休的工艺过程。
(-)船舶厕装【提问】什么是船舶舸装？船舶册装有哪些作业内容？一般分哪些工艺阶段？船舶舸装：将机电装置、营运设备、生活设施、各种属具安装到船上去并进行舱室装饰等的工艺过程。
第一章造船工程概论1.船舶建造工艺的任务（1）根据现有技术条件，为造船生产制订优良的工艺方案和工艺方法，以缩短周期、降低生产成本、提高质量和改善生产条件。
（2）大力研究开发新工艺、新技术，不断提高造船工艺水平，适应社会经济发展的需要。
2.船舶建造的内容（1）船体建造：船体号料、船体构件加工、中间产品制造、船台总装（2）舾装工程：主船体和上层建筑以外的机电装置、营运设备、生活设施、各种属具和舱室装饰等。
（3）涂装作业：在船体内外表面和舾装件上，按照技术要求进行除锈和涂敷各种涂料，使金属表面与腐蚀介质隔开，达到防腐蚀处理的目的。
3.船舶制造流程：准备工作，零件加工，中间产品制造，船舶总装，船舶下水，船舶试验，交船与验收4.造船作业任务分解：将船舶建造这一工程项目划分为若干子项目的工作。
（1）系统导向型任务分解：对船舶按功能系统分解任务。
（2）中间产品导向型任务分解：将最终产品分解为若干中间产品的分类方法称为中间产品导向型任务分解。
（成组技术原理、生产作业分类、中间产品特征分类）5.造船模式的内涵和演变：造船技术的发展可以划分为三个阶段、五个有代表性的造船模式6.计算机辅助设计CAD，计算机辅助制造CAM，计算机集成制造系统CIMS，CALS7.造船生产准备工作内容：设计准备，工艺和计划准备，材料与设备，工厂设施，人员准备（1）设计准备：初步设计（意向书及技术附件、造船合同及附件），详细设计，生产设计（2）工艺和计划准备：工艺准备（准备阶段、加工制作阶段、中间产品组装阶段、船舶总装和船内舾装阶段、船舶下水阶段、码头舾装阶段、船舶试验与交船阶段）、计划准备第二章船体放样与号料1.船体放样定义:即将图纸上以一定缩尺比例绘制的设计图，放大成1:1的实尺图样（或1:10、1:5的比例图样），作为船体构件下料、加工的依据。
目的:设计图放大，将设计图上因比例限制而隐匿的型值误差和曲线（面）不光顺因素予以消除，对型线进行光顺。

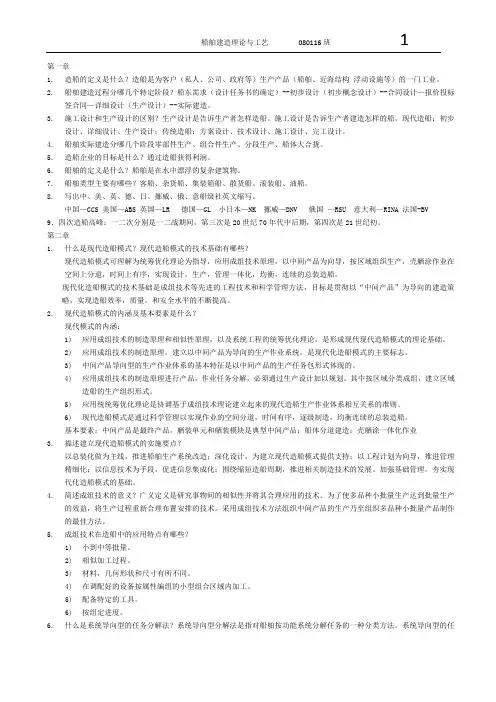

第一章1.造船的定义是什么？造船是为客户（私人、公司、政府等）生产产品（船舶、近海结构浮动设施等）的一门工业。
2.船舶建造过程分哪几个特定阶段？船东需求（设计任务书的确定）--初步设计（初步概念设计）--合同设计—报价投标签合同—详细设计（生产设计）--实际建造。
3.施工设计和生产设计的区别？生产设计是告诉生产者怎样造船。
施工设计是告诉生产者建造怎样的船。
现代造船：初步设计、详细设计、生产设计；传统造船：方案设计、技术设计、施工设计、完工设计。
4.船舶实际建造分哪几个阶段零部件生产、组合件生产、分段生产、船体大合拢。
5.造船企业的目标是什么？通过造船获得利润。
6.船舶的定义是什么？船舶是在水中漂浮的复杂建筑物。
7.船舶类型主要有哪些？客船、杂货船、集装箱船、散货船、滚装船、油船。
8.写出中、美、英、德、日、挪威、俄、意船级社英文缩写。
中国—CCS 美国—ABS 英国—LR 德国—GL 小日本—NK 挪威—DNV 俄国—RSU 意大利—RINA 法国-BV9．四次造船高峰：一二次分别是一二战期间，第三次是20世纪70年代中后期，第四次是21世纪初。
第二章1.什么是现代造船模式？现代造船模式的技术基础有哪些？现代造船模式可理解为统筹优化理论为指导，应用成组技术原理，以中间产品为向导，按区域组织生产，壳舾涂作业在空间上分道，时间上有序，实现设计，生产，管理一体化，均衡，连续的总装造船。
现代化造船模式的技术基础是成组技术等先进的工程技术和科学管理方法，目标是贯彻以“中间产品”为导向的建造策略，实现造船效率，质量，和安全水平的不断提高。
2.现代造船模式的内涵及基本要素是什么？现代模式的内涵：1)应用成组技术的制造原理和相似性原理，以及系统工程的统筹优化理论，是形成现代现代造船模式的理论基础。
2)应用成组技术的制造原理，建立以中间产品为导向的生产作业系统，是现代化造船模式的主要标志。
3)中间产品导向型的生产作业体系的基本特征是以中间产品的生产任务包形式体现的。
第一章造船工程概论第一章造船工程概论1-1.造船工程的内容和任务一.造船工程的主要任务①根据现有的技术条件，为造船生产制订优良的工艺方案和工艺方法，以缩短周期、降低生产成本、提高质量和改善生产条件。
②大力感叹词研究新工艺、新技术，不断提高造船工艺水平，以适应社会经济不断发展的需要二.造船工艺的内容和工艺流程1.造船工艺分类(1).过去————船体建造工艺和舾装工艺(2).现在————船体建造、舾装和涂装（壳、舾、涂）2.解释(1).船体建造工艺就是加工制作船体构件，再将它们组装焊接成中间产品（部件、分段、主段），然后吊运至船台上总装成船体的工艺过程，一般包括船体号料、船体构件加工、中间产品制造和船台总装等。
(2).造船业通常将除主船体的上层建筑以外的机电装置、营运设备、各种属具和舱室装饰等统称为舾装工程。
(3).舾装作业分类a.按专业内容分：机械舾装、电气舾装、管系舾装、船体铁舾装和木作等。
b.按舾装作业阶段分：舾装件制作（采办）、舾装托盘、分段舾装、总段舾装、船内舾装等。
c.按区域舾装法：机舱舾装、甲板舾装、住舱舾装和电气舾装等。
(4).涂装作业就是在船体表面和舾装件上，按照技术要求进行除锈和涂敷各种涂料，使金属表面和腐蚀介质隔开，达到防腐蚀处理的目的。
一般包括钢材预处理、分段涂装、总段涂装、船内涂装和码头涂装等制造级的生产作业系统。
3.工艺流程(1).准备工作a.船体放样和样板制作：船体放样和船体生产设计一起提供了船体建造的全部施工信息。
b.钢材的预处理：矫平、除锈、涂底漆c.专用工装和工夹模具的制作d.新材料和新工艺的试验(2).零件加工a.船体构件加工：包括构件边缘加工和构件成形加工a)船体构件边缘加工（切割、打坡口、磨光加工）i.运用机械剪切方法或物理、化学切割方法，按施工信息从原材料上切割得到船体构件；ii.根据焊接和焊接技术要求，对构件进行坡口加工；iii.根据设计要求，用砂轮对某些构件的自由边和人孔进行磨光加工。
船舶建造工艺流程简要介绍1.船舶设计：在开始船舶建造之前，首先需要进行船舶设计。
船舶设计师根据船舶的用途和要求制定船舶的设计方案，包括船舶的结构、外形、尺寸等。
设计完成后，会进行结构强度计算和流体力学模拟等分析，以确保船舶的安全性和性能。
2.制造船体：船舶建造的第一步是制造船体。
制造船体采用的材料通常是钢材，可以使用钢板进行焊接和组装。
首先，在船台上安装构架，然后一层一层地焊接钢制骨架和壳体。
同时，需要做好防锈处理和船舶排水系统的安装。
3.安装主要设备：主要设备包括主机、辅机、锅炉、发电机等。
安装这些设备需要进行精确的定位和调整，以确保设备正常运转和船舶性能的优化。
同时，需要进行管道的布置和安装，以保证各种系统的正常运行。
4.安装甲板设备：甲板设备包括起重设备、舱口门、缆锚设备、导航设备等。
这些设备的安装需要根据设计要求进行精确调整，同时需要对船体进行必要的加固和支撑，以确保设备的安全和船舶的稳定性。
5.配线和安装设备：船舶内部的配线和设备安装是船舶建造的重要环节。
根据设计要求，进行电缆的敷设和布线工作，安装各种仪表和控制设备，以保证船舶的正常运行和操作。
6.舾装：舾装是指船舶内饰装修工作。
包括船舶的墙面、天花板、地板和船舱的布置等。
这些工作是为了舒适和美观，旨在提供良好的居住和工作环境。
7.舾装测试和调整：舾装完成后，需要进行各项测试和调整工作。
包括船舶的平衡性测试、设备的功能测试、电气系统的测试等。
通过测试，发现问题并进行调整，以确保船舶的安全和性能。
8.船舶试航和验收：船舶建造完成后，需要进行试航和验收工作。
试航是为了检验船舶的各项性能和操作性，包括速度、操纵性、航行稳定性等。
验收是交付船舶给船东的最后一步，验收人员根据设计要求和合同规定，对船舶的各项指标进行检验和确认。
以上是船舶建造工艺流程的简要介绍。
船舶建造是一个复杂而精细的工序，需要各个环节密切配合和精确控制，以确保船舶的质量和性能。
