电缆桥架生产设备技术要求

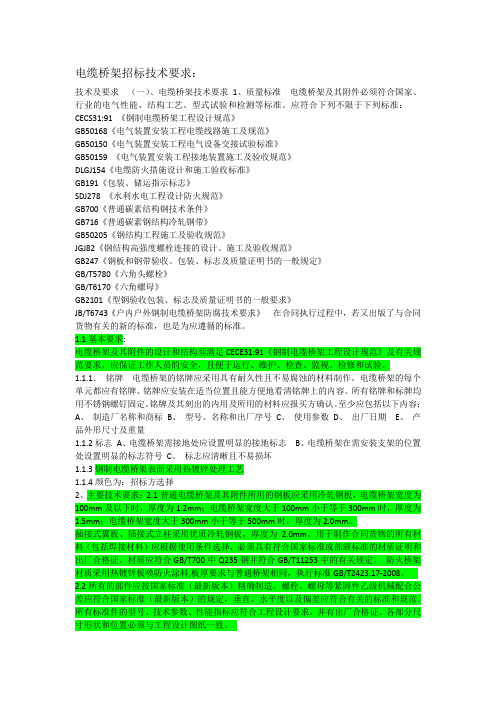

电缆桥架招标技术要求：技术及要求（一）、电缆桥架技术要求1、质量标准电缆桥架及其附件必须符合国家、行业的电气性能、结构工艺、型式试验和检测等标准。

应符合下列不限于下列标准：CECS31:91 《钢制电缆桥架工程设计规范》GB50168《电气装置安装工程电缆线路施工及规范》GB50150《电气装置安装工程电气设备交接试验标准》GB50159 《电气装置安装工程接地装置施工及验收规范》DLGJ154《电缆防火措施设计和施工验收标准》GB191《包装、储运指示标志》SDJ278 《水利水电工程设计防火规范》GB700《普通碳素结构钢技术条件》GB716《普通碳素钢结构冷轧钢带》GB50205《钢结构工程施工及验收规范》JGJ82《钢结构高强度螺栓连接的设计、施工及验收规范》GB247《钢板和钢带验收、包装、标志及质量证明书的一般规定》GB/T5780《六角头螺栓》GB/T6170《六角螺母》GB2101《型钢验收包装、标志及质量证明书的一般要求》JB/T6743《户内户外钢制电缆桥架防腐技术要求》在合同执行过程中，若又出版了与合同货物有关的新的标准，也是为应遵循的标准。

1.1基本要求:电缆桥架及其附件的设计和结构须满足CECE31:91《钢制电缆桥架工程设计规范》及有关规范要求，应保证工作人员的安全，且便于运行、维护、检查、监视、检修和试验。

1.1.1．铭牌电缆桥架的铭牌应采用具有耐久性且不易腐蚀的材料制作。

电缆桥架的每个单元都应有铭牌、铭牌应安装在适当位置且能方便地看清铭牌上的内容。

所有铭牌和标牌均用不锈钢螺钉固定。

铭牌及其刻出的内用及所用的材料应报买方确认。

至少应包括以下内容：A、制造厂名称和商标B、型号、名称和出厂序号C、使用参数D、出厂日期E、产品外形尺寸及重量1.1.2标志A、电缆桥架需接地处应设置明显的接地标志B、电缆桥架在需安装支架的位置处设置明显的标志符号C、标志应清晰且不易损坏1.1.3钢制电缆桥架表面采用热镀锌处理工艺1.1.4颜色为：招标方选择2、主要技术要求：2.1普通电缆桥架及其附件所用的钢板应采用冷轧钢板，电缆桥架宽度为100mm及以下时，厚度为1.2mm；电缆桥架宽度大于100mm小于等于300mm时，厚度为1.5mm；电缆桥架宽度大于300mm小于等于500mm时，厚度为2.0mm。

目录附件一: 技术规范 1附件二：供货范围 7附件三：技术资料及交付进度 17附件四：交货进度附件五：设备监造、检验和性能试验 21附件七：技术服务和设计联络 241.1 本设备技术规范书合用于电缆桥架的定货。

它提出了电缆桥架的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本招标书和工业标准的优质产品。

1.3 如果卖方没有以书面形式对本设备技术规范书的条文提出异议(如有请在差异表中体现)，则意味着卖方提供的设备彻底符合本技术规范书的要求。

1.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

1.5 卖方所提供的产品应在相应工程或者条件下有1至2台运行并已超过两年，以证明安全可靠。

1.6 本设备技术规范书经买、卖双方确认后作为定货合同的技术附件，与合同正文具有同等的法律效力。

1.7 本规范未尽事宜，由买、卖双方商议确定。

1) 主厂房零米海拔高度: 408m(黄海高程)2) 多年平均气压：963.6hpa3) 多年平均气温：13.4℃4) 极端最高气温：42.6℃5) 极端最低气温：-14.8℃6) 多年平均最高：19.0℃7) 多年平均最低：8.7℃8) 多年最热月平均：26.3℃9) 多年最冷月平均：-1.2℃10) 多年平均相对湿度：60%11) 最小相对湿度：0%12) 多年平均风速： 2.4m/s13) 实测最大风速：40m/s14) 30年一遇最大风速：29.7m/s15) 污秽等级IV级(爬距：3.1cm/kV，按最高工作电压计)16)地震烈度7度水平加速度0.15g垂直加速度0.1g3.1 本技术规范书为电缆桥架及相关附件的技术要求。

3.1.1 本技术规范书包括以下几种型式：镀锌钢制电缆桥架及其附件(包括盖板、链接片、螺栓等)；铝合金电缆桥架及其附件(包括盖板、链接片、螺栓等)；镀锌钢制支吊架及其附件，整体电缆竖井及其附件。

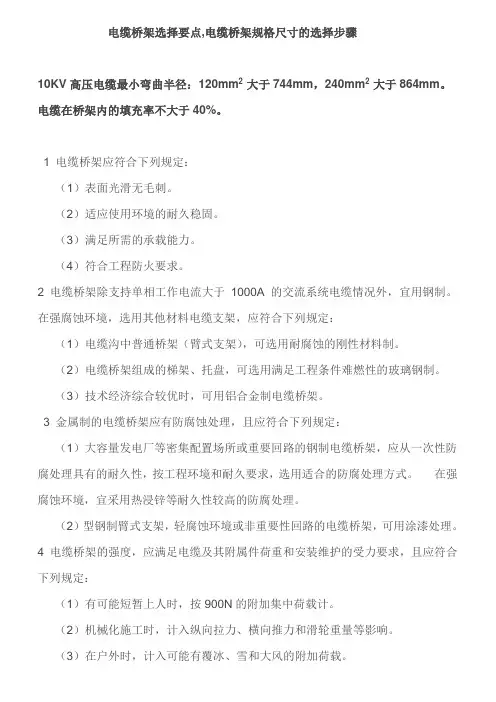

电缆桥架设计规范
电缆桥架是一种用于承载电缆的设备，广泛应用于建筑、设备安装、电力、通信等领域。

为了确保电缆桥架的安全可靠以及正常工作，必须遵循一系列设计规范和标准。

首先，电缆桥架的设计应符合国家相关的标准和规范，如《电缆桥架工程技术规范》、《电缆桥架安装及验收规范》等。

这些标准和规范涵盖了电缆桥架的结构设计、安装要求、验收标准等方面的内容。

其次，电缆桥架的设计应满足电缆的敷设要求。

根据电缆的类型和电流负荷，确定电缆桥架的尺寸、材料以及敷设方式。

保证电缆能够按照设计的要求敷设在桥架上，并具备一定的安全保护和维护功能。

另外，电缆桥架的设计应考虑安全因素。

确定桥架的承重能力，必须考虑负载因素，包括电缆的重量、风荷载、雪荷载等。

确保桥架能够承受一定的负荷，并保持结构的稳定和可靠。

此外，还要考虑其他安全因素，如防腐蚀、防火等。

此外，电缆桥架的设计应尽量简洁、美观。

根据不同的场所和用途，选择适合的桥架形状和材料。

尽量减少桥架的数量和规格，以降低成本和维护成本。

同时，还应符合美学要求，使桥架能够与周围环境协调一致。

最后，电缆桥架的设计应考虑可维护性。

确保电缆桥架的结构和材料易于维修和更换。

选择耐用、耐腐蚀的材料，并考虑电
缆接头和连接方式的设计，以方便后期的维护和检修工作。

综上所述，电缆桥架设计规范包括符合国家标准和规范、满足电缆敷设要求、考虑安全因素、简洁美观和易维护等方面的要求。

只有按照规范进行设计，才能保证电缆桥架的安全可靠和长期使用。

电缆桥架技术要求随着市场变化桥架已经遍布市场桥架分类有很多。

而且在我们的生活中各个地方都会用到这款产品。

现在就给大家详细介绍一下关于电缆桥架技术要求。

电缆桥架要求：以工程使用的桥架为例，均为防火桥架，防腐形式要求为静电喷涂；颜色为灰色。

照明母线槽颜色为灰白色。

挠度不应大于4mm1、螺栓孔径可比螺杆公称直径大于1.5mm（螺杆直径不应大于M16）时或2mm （螺杆直径不小于M20）时螺栓孔精度不应低于H14级2、螺栓连接孔的孔距允许偏差：同一组内相邻两孔间≤±0.7mm；同一组内任意两孔间≤±1.0mm,相邻两组的端孔间≤±1.2mm。

3、在水平弯曲，垂直方向弯曲、分支和电缆梯架缩小宽度时，须使用制造厂的标准直角弯节，分支接头，偏心缩节，直线缩节。

防火桥架要求：防火漆要求平整、光滑、均匀、不起皮、无气泡水疱。

电缆桥架附件要求1、附件表面防腐处理与桥架主体结构相一致，电缆桥架的连接片开孔数量及使用连接螺栓、平弹垫套数、规格应满足规范跨接连接相应要求。

桥架的盖板材质规格应等同于电缆桥架。

2、提供电缆桥架附件数量应充足，并能满足施工所需要求。

电缆桥架的连接片及跨接铜编织带均考虑5%的余量，螺栓栓帽、垫片考虑百分之10%的余量。

电缆桥架生产长度一般为2米一节，长度为2米时，偏差不应大2mm尺寸公差应符合GBT804-V中的要求电缆桥架的接地应满足规范GB 50303-2015《建筑电气工程施工质量验收规范》中相关要求电缆桥架加工成型后，两边应平行，两侧与底应垂直，底面应端正，无弯曲、扭曲，裂纹。

边沿无毛刺等现象；走线槽应光滑平整，无损伤电缆绝缘的突起或光角，焊缝应平整、无气孔、夹渣咬边等缺陷，焊件四周的焊缝不得小于母材厚度。

电缆桥架应包含：桥架、连接片，跨接铜编织带、螺栓栓帽、尼龙带扣、鞍型夹、冲孔带、电缆夹等一切主附件。

桥架及配件的选型制作须符合T/CECS31-2017《钢制电缆桥架工程技术规程》及相关技术要求。

电缆桥架技术要求本技术要求是xxx工程中所使用的电缆桥架提出技术和性能上的要求。

本技术要求提出的为最低限度的技术要求，并未对一切技术要求细节作出规定，也不充分引述有关的标准和规范的条文，卖方应提供符合本协议书和有关工业标准的优质产品。

如果卖方没有以书面形式对本协议书的条文提出异议，则意味着卖方提供的设备完全符合技术协议书的要求。

如有异议，不管多么微小，都应在报价书中以“对技术要求的意见和同技术要求的差异”为标题的专门章节加以详细的描述。

在签订合同后，买方有权提出因标准、规范、规程和现场实际情况发生变化而产生的一些修订要求，具体事项宜由买、卖双方共同协商确定。

技术协议将以本技术要求为蓝本，加入双方认可的技术条款。

一、技术要求（项目以及项目特殊要求介绍）（一）、桥架执行标准：1．JB/T10216-2000《电控配电用电缆桥架》2．QB/T1453-92电缆桥架3．JB/T6743-93户内户外钢制电缆桥架防腐环境技术要求4．DB32/144-1996电缆用防火槽合（二）、各项技术要求1、电缆桥架的制作应符合JB/T10216-2000，《电控配电用电缆桥架》和CECS31：91《钢制电缆桥架工程设计规范》。

2、槽式桥架的整体防护等级应符合GB4208-1993规定，户内不低于IP30，户外不低于IP33。

3、钢制槽式、梯式桥架及附件采用宝钢优质冷轧钢板制作，符合GB/T700-1988《普通碳素结构钢技术条件》中Q235A钢和GB/T11253中的有关规定。

4、钢制槽式、梯式桥架最小板材厚度：宽度小于400毫米时，钢板厚度为1.5毫米；宽度大于等于400毫米小于等于800毫米时，厚度为2毫米；宽度大于800毫米时，钢板厚度为2.5毫米。

5、梯架的横担中心距小于400毫米，横担的宽度大于30毫米。

6、焊缝的抗拉、屈服等机械性能大于本体材料的机械性能，焊缝表面均匀，无漏缝、裂纹、夹渣、烧穿、弧坑等缺陷。

复合环氧树脂复合型电缆桥架技术要求
1.材料要求：复合环氧树脂复合型电缆桥架主要由环氧树脂、玻璃纤
维等材料组成，这些材料应符合相应的国家标准和规定，具有良好的耐腐
蚀性和阻燃性能。

2.强度要求：复合环氧树脂复合型电缆桥架应具有足够的强度和刚度，能够承受电缆的重量和外部负荷。

其破坏力学性能应满足设计要求。

3.耐腐蚀性要求：电缆桥架应具有良好的耐腐蚀性，能够在不同的环
境条件下长期稳定运行。

在有腐蚀性介质的场所应采取相应的防腐措施。

4.温度要求：复合环氧树脂复合型电缆桥架应具有一定的耐高温性能，能够在高温环境下正常使用。

在特殊情况下，应根据实际需要采用耐高温
阻燃型电缆桥架。

5.阻燃性要求：复合环氧树脂复合型电缆桥架应具有良好的阻燃性能，能够在火灾发生时有效地防止火势蔓延。

6.安装要求：电缆桥架的安装应符合相关的安全技术规范和标准，保
证安装质量和使用安全。

7.绝缘和导电要求：电缆桥架要能够有效地起到绝缘和导电的作用，
确保电缆的安全运行。

8.规格和尺寸要求：电缆桥架的规格和尺寸应根据实际需要进行设计
和制造，并符合相关的标准和规定。

9.其他要求：电缆桥架应具有良好的耐磨性和耐冲击性，能够承受工
作环境中的各种力和振动。

在设计和制造过程中应考虑到易拆装和易维护
的要求。

综上所述，复合环氧树脂复合型电缆桥架具有耐腐蚀、高强度、耐磨、阻燃等特点，可以满足各种环境条件下的电缆支架需求。

在选择和使用电
缆桥架时，应根据实际需求和技术要求进行选择，并确保安装和维护的质
量和安全。

1.1电缆桥架技术要求1.1.1 技术标准产品质量必须符合现行国家及行业的技术标准要求。

1.1.2 电缆桥架(托盘)技术要求♦电缆桥架由低碳钢制作并于冲孔后热浸镀锌。

♦冲孔须为椭圆形排列成晶格形，其每段冲孔面积应不少于7%；冲孔之间中心距离不大于100mm。

♦对于适用于消防设备供电电缆桥架则不需做冲孔。

♦整个电缆桥架系统须有电气上的连续性接地。

供应商必须提供充足的供接地用铜编织带。

并且沿电缆桥架全长每个接头处(包括非直线)应至少有一可靠接地连接点。

♦电缆桥架直段长度标准为2M。

但有特殊要求时，依据实际需要，直段长度按进场材料计划要求提供。

♦电缆桥架规格在200以上必须配备内外连接片，200以下按实际情况酌情配备。

♦电缆桥架高度为150MM时，每端连接孔应为双排，不少于12只；高度为100MM时，每端各6只连接孔。

各种电缆桥架及弯头，三通应配置连接片,方颈螺栓、螺母、垫片齐全。

每段电缆桥架均须标识清晰齐全。

注明规格型号、生产厂家及生产日期。

应保证产品质量，单节、单件主体禁用拼接方式。

♦电缆桥架之尺寸如下，但不局限于以下规格，材质的厚度需满足国家制造产品的要求(JB/T0216-2000，GB/T11253，CECS31、91)。

♦所有夹紧螺栓，螺帽，垫片等均须热浸镀锌。

♦所供桥架托盘均配齐与槽体相同材质的盖板。

线槽、盖板需设置锁扣、压盖板。

桥架隔板材质、材料性能与所报桥架规格相适应。

1.1.3 电缆梯架技术要求♦电缆梯架必须无需在工地钻孔并须尽量减少在工地切断的可能。

电缆梯架制造需满足JB/T10216-2000，GB/T11253，CECS31-91等的标准要求。

♦电缆梯架须由热浸镀锌低碳钢制作。

电缆梯架的两条边框至少必须为40毫米高其顶缘须卷边以增加强度。

梯级的中心间隔约为300毫米，并具有一定的宽度以用不同的方法固定电缆包括尼龙带扣，鞍型夹，冲孔带，电缆夹等固定夹。

♦在水平弯曲，垂直方向弯曲、分支和电缆梯架缩小宽度时，须使用制造厂的标准直角弯节，分支接头，偏心缩节，直线缩节。

电缆桥架技术规范书1. 引言电缆桥架是一种用于电缆敷设的支撑结构，广泛应用于建筑物、工厂等场所的电力、通信等系统。

本技术规范书旨在规范电缆桥架的设计、安装和维护等技术要求，以确保电缆桥架系统的可靠性、安全性和高效性。

2. 术语和定义•电缆桥架：用于支撑和固定电缆的金属或非金属结构。

•支架：电缆桥架的基本构件，用于支撑电缆。

•路径：电缆桥架系统中电缆敷设的路径。

•弯头：用于改变电缆敷设路径的构件。

•弯曲半径：电缆在弯头处的最小弯曲半径。

•引上：采用垂直方式将电缆引入或引出电缆桥架系统。

•接地：将电缆桥架系统与地面接地。

3. 设计要求3.1 材料选择 - 电缆桥架的主要构件应选用耐腐蚀、耐火、抗拉强度高的材料，如镀锌钢、不锈钢、铝合金等。

- 电缆桥架的附件如螺栓、螺母等应选用优质的钢材。

- 电缆桥架的密封材料应选用耐老化、耐酸碱、导热性能好的材料。

3.2 结构设计 - 电缆桥架的结构设计应满足电缆敷设、维护和更换的要求，保证电缆径路畅通。

- 电缆桥架的载荷能力要与实际电缆负荷相适应，预留一定的安全系数。

- 电缆桥架系统应具备良好的通风性，以保持电缆的散热。

3.3 弯头设计 - 弯头的设计应充分考虑电缆在弯曲处的弯曲半径，避免电缆过度弯曲引起电缆损坏。

- 弯头的安装位置应符合实际敷设需求，避免弯头安装过密导致电缆敷设困难。

3.4 接地设计 - 电缆桥架系统应具备良好的接地性能，以保护电缆系统免受雷击和地电流侵害。

- 电缆桥架的接地连接点应保持良好的接触，接地电阻应符合国家标准要求。

4. 安装要求4.1 基础处理 - 电缆桥架的安装基础应坚实、平整，不得有倾斜、松动等现象。

- 基础处理过程中应注意排水，避免积水对电缆桥架的腐蚀。

4.2 安装方法 - 根据设计图纸，合理进行电缆桥架的安装。

- 安装过程中应遵循安全操作规程，保护自己和他人的人身安全。

4.3 弯头安装 - 弯头的安装位置要符合设计要求，并采用固定件固定好。

电缆桥架生产规范标准
电缆桥架是一种用于支撑、保护电缆的金属结构，广泛应用于电力、通信、建筑等领域。

为了确保电缆桥架的质量和安全性，制定了一系列的生产规范标准，以便规范电缆桥架的生产过程，保障产品质量。

首先，电缆桥架的材料选择要符合国家标准，应选用优质的镀锌钢板或不锈钢板作为原材料，保证其耐腐蚀性和机械性能。

在生产过程中，要确保材料的表面光滑，无明显的划痕和变形，以保证其使用寿命和外观质量。

其次，电缆桥架的生产工艺要符合相关标准要求。

生产过程中应采用先进的设备和工艺，确保产品的尺寸精准、孔位准确、槽口整齐。

在焊接工艺上，应采用高频焊接或气体保护焊接，确保焊缝牢固、美观，并进行相应的质量检测，以保证焊接质量符合标准要求。

另外，电缆桥架的表面处理也是至关重要的一环。

应采用喷涂、热浸镀锌等方式进行防腐处理，确保产品在恶劣环境下的耐腐蚀性能。

表面处理后应进行质量检测，确保镀层厚度和附着力符合标准要求。

此外，对于电缆桥架的安装和使用也有相应的规范。

在安装过程中，应按照设计要求进行施工，保证桥架的安装牢固、线路整齐。

在使用过程中，要定期进行检查和维护，确保桥架的正常使用，延长其使用寿命。

总之，电缆桥架的生产规范标准对于保障产品质量和安全性至关重要。

只有严格按照相关标准要求进行生产和使用，才能确保电缆桥架在工程项目中的可靠性和稳定性，为电力、通信等行业的发展提供坚实的支撑。

希望各相关企业和生产单位能够严格执行相关标准，提升产品质量，保障用户利益，推动行业的健康发展。
