常州冶金技师学院教学标准《铣工工艺与技能训练》教学实施大纲（中级）CYJ02.36（1）—2009 1．主题内容与适用范围本大纲是技工学校具体落实《中级铣工工艺与技能训练》教学要求和组织教学工作的纲领性文件。
本大纲中规定了《中级铣工工艺与技能训练》课程的性质、任务和要求、教学中的注意问题、教学内容与要求及教学时数分配。
本大纲适用于2008年入学的初中毕业生（学制五年），培养机械类高级技工的中级铣工工艺与技能训练教学。
本大纲与劳动版教材《铣工工艺与技能训练》配套。
2．引用标准下列标准所包含的条文，通过在本大纲中引用而构成本大纲的条文。
执行本大纲的条文应探讨使用下列标准最新版本的可能性。
劳动培训司技工学校中级铣工工艺与技能训练教学大纲 2008 3．《中级铣工工艺与技能训练》课程的性质本课程是一门传授铣工工艺知识和培养本专业核心能力的专业课程，它结合行动导向教学法思想，融专业工艺理论与技能训练为一体。
主要教学内容包括：铣床及其基本操作，工件的切断及连接面铣削，台阶、沟槽与轴上键槽的铣削，利用分度头铣削多边形、圆周刻线、铣削牙嵌式离合器和花键轴，特形面和球面的铣削，孔加工，螺旋槽和凸轮的铣削，齿轮和齿条的铣削，刀具齿槽的铣削以及铣床的常规调整与一级保养等内容。
4．《中级铣工工艺与技能训练》课程的任务和要求铣工工艺学课程的任务是：使学生懂得在铣床上对2～5级工件的加工方法，掌握有关技术的基础理论知识，先进工艺知识和计算技能，懂得本工种机床、夹具和量具的结构、性能和正确使用。
学生在学习本课程后应达到如下要求：1.能熟练地解决实际操作中的计算问题。
2.懂得几台典型铣床的结构、传动原理、使用、维护保养和安全技术知识。
3.能了解夹具、刀具和量具的构造原理和使用。
4.能合理的选择切削用量。
5.能制定本工种中等复杂程度零件的工艺过程，并能根据实际情况采用先进工艺。
_____________________________________________ _______________________ 常州冶金技师学院2009-07-01批准 2009-09-01实施6.能分析本工种加工中工件产生废品的原因和防止方法。

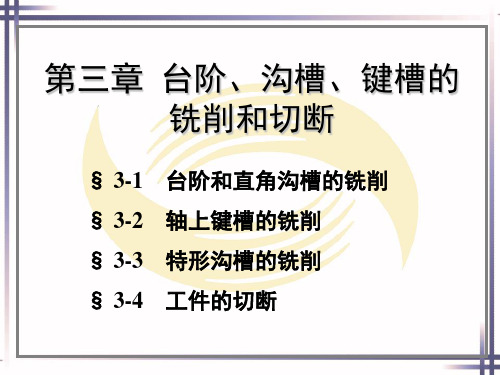

第三章阶台、沟槽、键槽的铣削和切断铣削阶台、沟槽、键槽和小型工件的切断都是铣工加工常见的工作内容第三章阶台、沟槽、键槽的铣削和切断§3-1台阶和直角沟槽的铣削§3-2轴上键槽的铣削§3-3特形沟槽的铣削§3-4工件的切断§3-1台阶和直角沟槽的铣削——教学目的⏹了解台阶和直角沟槽的主要技术要求⏹掌握台阶和直角沟槽的铣削方法⏹掌握台阶和直角沟槽的检测⏹了解台阶和直角沟槽的质量分析重点难点本讲所涉内容虽为铣工最常见的加工方法，内容虽不复杂但对零件的精度要示较高▪重点：台阶及沟槽的铣削方法▪难点：铣削中为保证加工质量方面进行的各种调整教学内容▪台阶、直角沟槽的技术要▪台阶的铣削方法▪三直角沟槽的铣削方法视频台阶、沟槽、键槽铣削的概述台阶、直角沟槽的技术要求⏹键宽等配合表面化的尺寸具有较高的尺寸精度要求的表面粗糙度要求⏹各相邻表面和相对表面间应有较高的位置精度要求（平行度、垂直度、对称度、倾斜度等）⏹依下图分析讲解台阶的铣削方法▪用三面刃铣刀铣台阶▪用端铣刀铣台阶▪用立铣刀铣台阶视频台阶的铣削用三面刃铣刀铣台阶⏹适合于铣削深度和宽度均较小的台阶⏹三面刃铣刀（图）⏹直齿错齿镶齿/错齿单刀铣削选刀：L>B; D>d+2t单刀铣削——工件装夹与找正⏹固定钳口必须与主轴轴线垂直或平行，否则会发生倾斜⏹工件露出钳口的高度要适当，不得铣伤钳口单刀铣削——铣削方法⏹对刀⏹铣较深台阶单刀铣双面台阶⏹铣出一侧后横移A=B+C⏹或松开平口钳将工件调转180°用两把三面刃铣刀组合铣台阶⏹两把铣刀直径相同，安装时刀齿错开半齿⏹两把铣刀间距离用垫圈调整至所要求尺寸用端铣刀铣台阶⏹——适用于浅而宽的台阶⏹D=（1.4~1.6）B用端铣刀铣台阶⏹适用窄而深的台阶工件⏹常在立式铣床上加工⏹易产生“让刀”现象⏹D>B台阶的检测⏹宽度和深度一般可用游标卡尺、深度游标卡尺或千分尺、深度千分尺进行检测⏹台阶较浅，不便用千分尺时可用卡规检测台阶铣削的质量分析⏹影响台阶尺寸的因素➢手动进刀时不准确➢测量不准确➢出现“让刀”现象➢铣刀端跳动（偏摆）过大➢工作台“零位”不准台阶铣削的质量分析⏹影响台阶位置精度的因素➢基准未校正——铣出的台阶产生歪斜➢工作台“零位”不准——上窄下宽，侧面为凹面➢立铣头“零位”不准——纵进时底面呈凹面台阶铣削的质量分析⏹影响台阶表面粗糙度的因素➢铣刀变钝➢铣刀摆差过大➢铣削用量选择不当，进给量过大➢没有选用切削液或选用不合理➢振动过大，未进给机构没有紧固，工作台产生窜动直角沟槽铣削的方法▪用三面刃铣刀铣削直角通槽▪用立铣刀铣削半通槽和封用键槽▪用键槽铣刀铣削半通槽和封闭槽视频直角沟槽的铣削用三面刃铣刀铣削直角通槽⏹铣刀选择：L=B；D>d+2H⏹用三面刃铣刀铣削直角通槽用三面刃铣刀铣削直角通槽⏹工件的装夹与校正➢中小型工件用平口钳装夹➢大型工件用压板装夹在工作台面上➢斜通槽用平口钳或在工作台面上与纵向进给方向偏斜一个所需角度用三面刃铣刀铣削直角通槽⏹对刀➢划线对刀法➢侧擦法用立铣刀铣削半通槽和封闭槽⏹铣半通槽➢先钻略小于铣刀直径的落刀孔➢再用立铣刀从落刀孔落下扩铣用键槽铣刀铣削半通槽和封闭槽⏹无需落刀孔直接落刀对工件进行铣削⏹用于高精度较浅的半通槽和不穿通的封闭槽直角沟槽的检测⏹长度、宽度和深度一般使用游标卡尺检测⏹尺寸精度较高时，槽的宽度可用塞规检测⏹对称度或平行度可用杠杆百分表检测（图）直角沟槽铣削的质量分析⏹影响尺寸的因素➢用定尺寸刀具法时铣刀尺寸不正确➢铣刀摆差过大➢用立铣刀扩铣时控制不当➢测量不准或进刀不准▪影响表面粗糙度因素➢与铣台阶时相同⏹影响形位精度的因素➢用三面刃铣削时，工作台“零位”不准——两侧成凹面呈上宽下窄➢平口钳固定钳口未校正——铣出的沟槽歪斜➢工件底面装夹时与工作台面不平行——槽深不一致➢对刀调整误差过大——对称度超差铣削轴上键槽时的“让刀”现象⏹刀具的刚度较差，在受力不平衡时极易产生偏让⏹键槽铣刀只有两个切削刃，铣键槽时是由两个切削刃交替进行切削的，即始终只有一个切削刃处于切削状态，所以切削时产生的切削力始终偏向键槽的一侧⏹加工的工件为细长轴时，在铣削力的作用下工件本身还会朝另一侧偏让⏹加工出的键槽就会呈图中双点划线所示的形状,故工厂中有“车工怕车杆，铣工怕铣槽”之说返回§3-2轴上键槽的铣削——教学目的▪了解轴上键槽的技术要求▪掌握轴上键槽的铣削方法▪掌握轴上键槽的检测方法▪学会针对相关的质量问题进行分析重点难点本节教学内容中涉及的轴类零件的装夹方法及铣刀切削位置的调整（找正对中），是今后在加工轴类零件时存在的共性问题▪重点：装夹方法及找正对中▪难点：针对装夹方法特点的分析教学内容▪轴上键槽的技术要求▪轴上键槽的铣削方法▪轴上键槽的检测和铣削质量分析轴上键槽的技术要求键连接是通过键将轴与轴上零件（如齿轮）结合在一起，实现周向固定，并传递转矩的连接；在轴上安装平键的直角沟槽称为轴上键槽。
