电镀就是利用电解的方式使金属或合金沉积在工件表面，以形成均匀、致密、结合力良好的金属层过程。
一、ABS塑料电镀原理塑料成型后经过清洗、粗化、敏化、解胶等表面处理后，再进行沉镍、镀铜、镀镍，最后在表面镀一层致密抗氧化高强度铬层，使塑料产品呈现金属光泽，增强美感和使用寿命。
ABS塑料是塑料电镀中应用最广的一种，ABS塑料是丙烯腈（A）、丁二烯（B）、苯乙烯的三元共聚物，丁二烯的含量对电镀影响很大，一般应控制在18-23%，丁二烯含量高流动性好，易成型，与镀层的结合的附着力好。
由于ABS非2，所以电镀前必须附上导电层，形成导电层要经过粗化、中和、敏化、活化、化学镀等几个步骤。
镀铜原理同理镀镍镀铬的原理也如此，只是溶液成分和阳极板的组成不一样而已。
二、循环缸电镀流程及工艺流程部分1、素材进料检验电镀前必须对ABS素材进行进料检验，主要为外观和性能两方面。
外观检验项目主要为：尺寸、飞边、凹坑、油污、顶针印、气迹气纹、拉伤、麻点、、、性能检测项目主要有：内应力测试、死胶等2、除内应力产品在65+/-5℃的条件下烘干3小时，除去产品成型过程的内应力。
3、涂绝缘油塑料产品电镀前需要进行绝缘处理，产品表面并非100%上镀层，根据客户要求某些部位不需要上镀层，就要在这些位置做绝缘处理，涂上一层绝缘油，在化学镀过程中对这些部位表面进行保护。
4、电镀根据产品的大小和筋条框架结构选择合适的电镀挂具，产品上挂后先进行前处理（1）产品化学清洗除油化学除油的原理为利用碱性溶液对油脂的皂化作用可除去皂化性油脂，利用表面活性剂的乳化作用除去非皂化性油脂。
清洗缸液主要为去污粉、10-20g/L氢氧化钠的水溶液，在打气的作用下，产品在60-68℃温度下，时间为1-5分钟对表面脱模剂、指纹、蜡质层等可见杂质进行清理。
皂化反应方程式是：（C17H35COO）3C3H5+3NaOH=3C17H35COONa+C3H5（OH）3（2）亲水浸泡亲水缸主要成分为稀硫酸（20-30ml/L）、亲水剂（5ml/L），在30-40℃温度下对产品清洗2-8分钟，目的是使后续处理过程中溶液能充分接触产品表面。
合金电镀简介前言合金电镀(ALLOY Plating) 的目的是得到较好的物理性质，较优的耐腐蚀性。
美观性、磁性等、他能做热处里，它能取代昂贵的金属，例如锡镍合金可代替金镀层在电子应用。
镍磷，镍钴合金的磁性薄膜应用在计算机内存。
镍铁合金取代昂贵纯镍镀层。
钴钨合金镀层改进铬在高温下的硬度。
合金镀层较难控制，须要更高的技数和经验。
1.合金电镀的原理两种金属要同时电镀沉积必须电位很接近而且其中的金属能单独被沉积出来。
若两种金属电位相差太多，可以用铬合剂(complexing agents)使电未拉近，例如黄铜电的锌和铜电位相差甚多，加上铬合剂氰化钠就使铜。
锌的电位很接近，一般来说电位相差在200mV就能共同沉积(code-posit)。
影响合金电镀的因素有：(1) 电流密度：电流密度增加，卑金属含量会增多。
(2) 搅拌：增加贵金属成份。
(3) 温度：温度提高，贵金属成份增加。
(4) pH值：改变镀层物理性质。
(5) 液组成：直接影响镀层成份。
2.合金电镀液中金属离子的补充合金电镀液中金属离子的补充可用下列方法：(1) 用合金做阳极。
(2) 用化学药品补充，阳极用不反应阳极(Inert anodes)(3) 化学药品补充一种金另一种金属用金属阳极，(4) 用不同金属阳极分别挂在同一阳极棒上(5) 用不同金属阳极分别挂在不同的阳极棒上(6) 交替使用不同的金属阳极3.黄铜电镀(Brass Plating)黄铜电镀的用途主药用在装饰性，润滑性及橡交附卓性的零件上。
黄色，70～80%铜的黄铜镀液配方:氰化铜Copper Cyanide 32g/l氰化锌Zinc Cyanide 10g/l碳酸钠Sodium Carbonate 7.5g/l氨Ammonia 2.5-5ml/l氰化钠Sodium Cyanide 50g/lpH 10-10.2温度25-35℃电流密度2.2A/dm2阳极镀层同成份镀铬中的氰化钠控制镀层合金成份及颜色，氨增加锌含量，碳酸钠做pH 的缓冲剂。
电镀工艺简介
电镀生产是金属（或非金属）的表面处理工艺，是通过化学或电化学作用在金属（或非金属）制作表面形成另一种具有防腐、耐磨、表面装饰性的金属膜层，因而改变制作件表面属性的一种加工工艺。
电镀工艺过程大致可以划分为：镀前处理——电镀——镀后处理三个工序。
（1）镀前处理
由于电镀加工件的基材不同，电镀件的原始加工状态不同，镀前处理工艺也各不相同。
镀前处理的工艺方法又可分为机械法清理、除油工序、化学侵蚀。
（2）电镀
电镀是在含有金属主盐和导电盐、络合剂、添加剂的溶液中通过直流电作用在工件上沉积金属的工艺过程。
电镀液中含有高浓度的镀层金属主盐和导电盐、络合剂、添加剂等，当工件从电镀液中取出时，工件将部分电镀液带出槽外，滴落地面或者进入清洗水中，对环境造成污染，特别是滚镀生产带出液的量更大，可能随电镀带出液而排除的金属离子有锌、铜、镍、铁等。
（3）水洗
在电镀过程有许多工序，镀件进出的溶液也有很多种。
在从一种溶液进入另一种溶液前，几乎都要清洗，以除去制件表面滞留的前一种溶液。
在整个电镀过程中，有许多道水洗工序。
清洗是电镀废水的最主要来源。
采用不同的电镀工艺和不同的清洗方式，废水中的有害物质的种类、浓度、排放量等可能有很大的差别。
本项目采用无氰电镀，清洗水中就不含氰化物；在流水线上增设回收槽，清洗水中的有毒物含量及清洗水用量也能大大减少。
清洗方式选用先进的多级逆流清洗，用水量仅为单级清洗的百分之一，达到减少清洗水中污染物含量及排水量的目的。

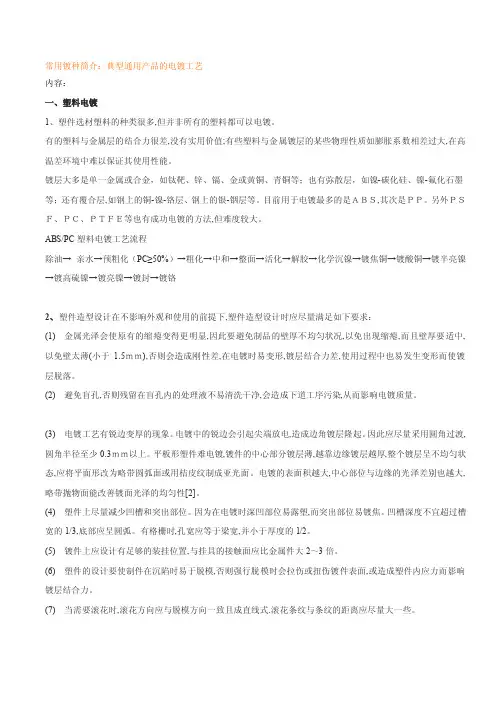

常用镀种简介：典型通用产品的电镀工艺内容：一、塑料电镀1、塑件选材塑料的种类很多,但并非所有的塑料都可以电镀。
有的塑料与金属层的结合力很差,没有实用价值;有些塑料与金属镀层的某些物理性质如膨胀系数相差过大,在高温差环境中难以保证其使用性能。
镀层大多是单一金属或合金，如钛靶、锌、镉、金或黄铜、青铜等；也有弥散层，如镍-碳化硅、镍-氟化石墨等；还有覆合层,如钢上的铜-镍-铬层、钢上的银-铟层等。
目前用于电镀最多的是ＡＢＳ,其次是ＰＰ。
另外ＰＳＦ、ＰＣ、ＰＴＦＥ等也有成功电镀的方法,但难度较大。
ABS/PC塑料电镀工艺流程除油→ 亲水→预粗化（PC≥50%）→粗化→中和→整面→活化→解胶→化学沉镍→镀焦铜→镀酸铜→镀半亮镍→镀高硫镍→镀亮镍→镀封→镀铬2、塑件造型设计在不影响外观和使用的前提下,塑件造型设计时应尽量满足如下要求：(1)金属光泽会使原有的缩瘪变得更明显,因此要避免制品的壁厚不均匀状况,以免出现缩瘪,而且壁厚要适中,以免壁太薄(小于 1.5ｍｍ),否则会造成刚性差,在电镀时易变形,镀层结合力差,使用过程中也易发生变形而使镀层脱落。
(2)避免盲孔,否则残留在盲孔内的处理液不易清洗干净,会造成下道工序污染,从而影响电镀质量。
(3)电镀工艺有锐边变厚的现象。
电镀中的锐边会引起尖端放电,造成边角镀层隆起。
因此应尽量采用圆角过渡,圆角半径至少0.3ｍｍ以上。
平板形塑件难电镀,镀件的中心部分镀层薄,越靠边缘镀层越厚,整个镀层呈不均匀状态,应将平面形改为略带圆弧面或用桔皮纹制成亚光面。
电镀的表面积越大,中心部位与边缘的光泽差别也越大,略带抛物面能改善镀面光泽的均匀性[2]。
(4)塑件上尽量减少凹槽和突出部位。
因为在电镀时深凹部位易露塑,而突出部位易镀焦。
凹槽深度不宜超过槽宽的1/3,底部应呈圆弧。
有格栅时,孔宽应等于梁宽,并小于厚度的1/2。
(5)镀件上应设计有足够的装挂位置,与挂具的接触面应比金属件大2～3倍。
电镀diàndù[electroplate; galvanization] 电镀:利用电解作用使金属或其它材料制件的表面附着一层金属膜的工艺。
可以起到防止腐蚀,提高耐磨性、导电性、反光性及增进美观等作用。
电镀的概念就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程。
电镀时，镀层金属做阳极，被氧化成阳离子进入电镀液；待镀的金属制品做阴极，镀层金属的阳离子在金属表面被还原形成镀层。
为排除其它阳离子的干扰，且使镀层均匀、牢固，需用含镀层金属阳离子的溶液做电镀液，以保持镀层金属阳离子的浓度不变。
电镀的目的是在基材上镀上金属镀层(deposit),改变基材表面性质或尺寸.电镀能增强金属的抗腐蚀性(镀层金属多采用耐腐蚀的金属)、增加硬度、防止磨耗、提高导电性、润滑性、耐热性、和表面美观。
电镀作用利用电解作用在机械制品上沉积出附着良好的、但性能和基体材料不同的金属覆层的技术。
电镀层比热浸层均匀，一般都较薄，从几个微米到几十微米不等。
通过电镀，可以在机械制品上获得装饰保护性和各种功能性的表面层，还可以修复磨损和加工失误的工件。
镀层大多是单一金属或合金，如锌、镉、金或黄铜、青铜等；也有弥散层，如镍-碳化硅、镍-氟化石墨等；还有覆合层,如钢上的铜-镍-铬层、钢上的银-铟层等。
电镀的基体材料除铁基的铸铁、钢和不锈钢外,还有非铁金属,如ABS塑料、聚丙烯、聚砜和酚醛塑料，但塑料电镀前,必须经过特殊的活化和敏化处理。
电镀原理在盛有电镀液的镀槽中，经过清理和特殊预处理的待镀件作为阴极，用镀覆金属制成阳极，两极分别与直流电源的正极和负极联接。
电镀液由含有镀覆金属的化合物、导电的盐类、缓冲剂、pH调节剂和添加剂等的水溶液组成。
通电后，电镀液中的金属离子，在电位差的作用下移动到阴极上形成镀层。
阳极的金属形成金属离子进入电镀液，以保持被镀覆的金属离子的浓度。
在有些情况下，如镀铬，是采用铅、铅锑合金制成的不溶性阳极，它只起传递电子、导通电流的作用。
