边梁柱节点构造详图(二)

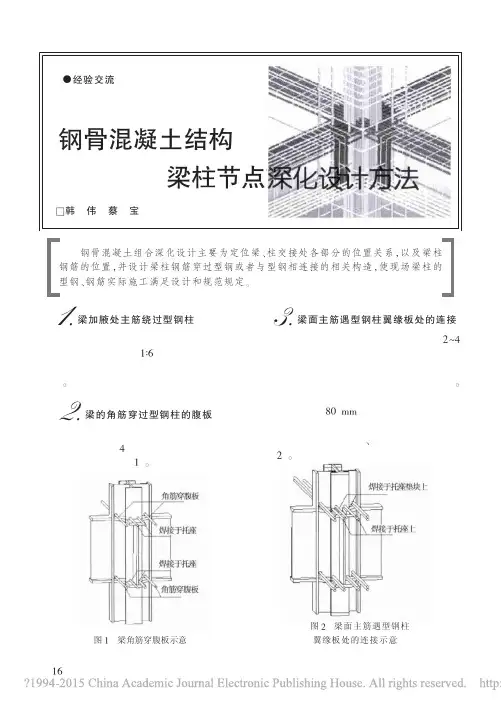

钢骨混凝土结构梁柱节点深化设计方法_韩伟

1.梁加腋处主筋绕过型钢柱当混凝土梁为加腋梁时，上下排钢筋的最外两侧钢筋可按照1∶6比例，弯折后从外侧绕过型钢柱；中部的构造筋伸至型钢柱边弯锚。

2.梁的角筋穿过型钢柱的腹板当主梁位于型钢柱中部时，根据设计要求，两个方向梁4根主筋在遇到型钢柱时，型钢柱腹板开孔（图1）。

3.梁面主筋遇型钢柱翼缘板处的连接型钢混凝土梁上下排钢筋的中间2~4根钢筋既不能绕过型钢柱，也没有足够空间穿过型钢柱腹板，因此梁上排钢筋采用与型钢柱钢托座焊接，焊接长度满足规范要求。

由于部分梁梁面钢筋有两排，因而钢托座面标高相对降低80mm ，在托座位置处另增设条形钢垫板焊接，使梁的上下排筋均有相对焊接位置，避免梁面一、二排钢筋焊接冲突（图2）。

钢骨混凝土结构梁柱节点深化设计方法●经验交流□韩伟蔡宝图1梁角筋穿腹板示意角筋穿腹板焊接于托座焊接于托座角筋穿腹板图2梁面主筋遇型钢柱翼缘板处的连接示意焊接于托座垫块上焊接于托座上钢骨混凝土组合深化设计主要为定位梁、柱交接处各部分的位置关系，以及梁柱钢筋的位置，并设计梁柱钢筋穿过型钢或者与型钢相连接的相关构造，使现场梁柱的型钢、钢筋实际施工满足设计和规范规定。

16图3梁底主筋遇型钢柱翼缘板处的连接用套筒连接焊接于托座上图4柱箍筋在节点处连接示意钢板条两端焊接于托座腹板4.梁底主筋遇型钢柱翼缘板处的连接梁底主筋如与梁面相同做法，需在封梁侧模前先进行焊接工作，工序搭接要求高，施工过程中较为繁琐，为此可采取梁下排钢筋机械连接的方法。

经分析滚轧直螺纹套筒与型钢柱具有可焊性，做相应试验检测，试验结果表明直螺纹套筒与型钢焊接处的强度大于钢筋强度，证明以直螺纹套筒作为型钢与钢筋连接是可行的。

梁中部下排钢筋连接可采用焊接或冷挤压套筒（须做相应试验检测）连接（图3）。

5.部分斜梁遇型钢柱的连接斜梁部分可根据其位置和角度来确定相应做法。

梁外侧纵筋可绕柱型钢通过，满足其锚固长度；梁偏外侧中部的纵筋如遇柱型钢腹板断开，双面焊于型钢柱加劲板上5d ；梁中部纵筋可双面焊于钢托座上5d ，因此斜梁局部托座或连接板需加长。

钢框架梁柱连接节点构造

钢框架梁柱连接节点构造,图文并茂2０15－1１－２7 09:4１专业分类:建筑结构浏览数:2３7５91、梁与柱得连接1.1 梁与柱刚性连接得构造,形式有三种。

(１)梁翼缘、腹板与柱均为全熔透焊接,即全焊接节点;(２)梁翼缘与柱全熔透焊接,梁腹板与柱螺栓连接,即栓焊混合节点;(3)梁翼缘、腹板与柱均为螺栓连接,即全栓接节点;<ｉｍg data—ｓ＝＂30０,6４0＂daｔa—ｒaｔiｏ＝"0.3426１２4１97００2141" daｔa-w="46７" width="aｕｔo” ＿ｗiｄtｈ="auｔo"src=＂” ｓt ｙｌe＝”paddinｇ:５ｐx 0px; border: 0px; max—width:60０px; verｔical—ａlign:ｍiｄdｌe; fｏnｔ—ｆａmilｙ: 微软雅黑;foｎt－weigｈt: bold; line—heｉght: 1。

７5em;ｗidth:auto ！impoｒｔanｔ; visibiｌi ｔy:visｉｂle ！imｐortant;”/〉上图为三种梁柱刚性连接节点1、２梁与柱刚性连接得构造(１)工字形梁与工字形柱或箱形柱刚性连接得细部构造:＜ｉmg datａ－ｓ=＂3００,640" ｄata-raｔio＝＂0、3986332574031８906” datａ—w＝”439＂widtｈ=”aｕｔｏ＂＿ｗidth=”auto” ｓrｃ=”” stｙle＝”ｐaｄdinｇ:５ｐx 0pｘ;bｏrder: 0px; mａx－ｗidｔh: 60０px; ｖｅrtical-align: ｍｉddlｅ; ｗidｔｈ:auto ！ｉmpｏrtａnt; vｉsibilitｙ: visiｂle！imｐｏｒtａｎｔ;"/〉上图为梁与柱刚性连接细部构造(２)工字形柱与箱形柱通过带悬臂梁段与框架梁连接时,构造措施有两种:a、悬臂梁与梁栓焊混合节点;b、悬臂梁与梁全栓接节点。

梁柱节点的设计

钢结构梁柱节点设计探讨1.常用的刚性连接节点常用的刚性连接的形式有全焊接节点、栓焊混合节点和全栓接节点。

1.1、全焊接节点：梁的上下翼缘采用坡口对接焊缝，梁腹板用角焊缝与柱翼缘连接。

2、栓焊混合节点：梁的上下翼缘采用坡口对接焊缝，梁腹板与焊接在柱翼缘上的连接板采用高强螺栓连接。

3、全栓接节点：梁的上下翼缘采用T形或角钢连接件与柱通过高强螺栓连接。

规范中关于这块的相关条文：《钢结构设计标准》GB50017-2017中12.3.1条“梁柱连接节点可采用栓焊混合连接、螺栓连接、焊接连接、端板连接、顶底角钢连接等构造。

”《高层民用建筑钢结构技术规程》JGJ99-2015中8.1.1条“1、梁与H形柱(绕强轴)刚性连接以及梁与箱形柱或圆管柱刚性连接时，弯矩由梁翼缘和腹板受弯区的连接承受，剪力由腹板受剪区的连接承受。

2、梁与柱的连接宜采用翼缘焊接和腹板高强度螺栓连接的形式，也可采用全焊接连接。

一、二级时梁与柱宜采用加强型连接或骨式连接。

3、梁腹板用高强度螺栓连接时，应先确定腹板受弯区的高度，并应对设置于连接板上的螺栓进行合理布置，再分别计算腹板连接的受弯承载力和受剪承载力。

”2.连接节点的计算原则：规范中关于这块的相关条文：《建筑抗震设计规范》GB50011-2010中8.2.1条“钢结构应按本节规定调整地震作用效应，其层间变形应符合本规范第5.5节的有关规定。

构件截面和连接抗震验算时，非抗震的承载力设计值应除以本规范规定承载力抗震调整系数”、8.2.8条“1.钢结构抗侧力构件连接的承载力设计值，不应小于相连构件的承载力。

2.钢结构抗侧力构件连接的极限承载力应大于相连构件的屈服承载力。

”《高层民用建筑钢结构技术规程》JGJ99-2015中8.1.1条“高层民用建筑钢结构的连接，非抗震设计的结构应按现行国家标准《钢结构设计规范》GB 50017的有关规定执行。

抗震设计时，构件按多遇地震作用下内力组合设计值选择截面；连接设计应符合构造措施要求，按弹塑性设计，连接的极限承载力应大于构件的全塑性承载力。

钢框架梁柱连接节点构造,图文并茂

钢框架梁柱连接节点构造，图文并茂- 结构理论1. 梁与柱的连接1.1 梁与柱刚性连接的构造，形式有三种。

（1）梁翼缘、腹板与柱均为全熔透焊接，即全焊接节点；（2）梁翼缘与柱全熔透焊接，梁腹板与柱螺栓连接，即栓焊混合节点；（3）梁翼缘、腹板与柱均为螺栓连接，即全栓接节点；上图为三种梁柱刚性连接节点1.2 梁与柱刚性连接的构造（1）工字形梁与工字形柱或箱形柱刚性连接的细部构造:上图为梁与柱刚性连接细部构造（2）工字形柱和箱形柱通过带悬臂梁段与框架梁连接时，构造措施有两种：a、悬臂梁与梁栓焊混合节点；b、悬臂梁与梁全栓接节点。

上图为柱带悬臂梁段与梁连接梁与柱刚性连接时，按抗震设防的结构，柱在梁翼缘上下各500mm的节点范Χ内，柱翼缘与柱腹板间或箱形柱壁板间的组合焊缝，应采用全熔透坡口焊缝。

1.3 改进梁与柱刚性连接抗震性能的构造措施对于有抗震性能要求的梁柱刚性连接，在遭遇罕见强烈地震时，应在构造上保证钢梁破坏先于节点破坏，保证梁柱节点的安全，即“强柱弱梁、强节点弱构件”的设计原则。

（1）骨形连接骨形连接是通过削弱钢梁来保护梁柱节点。

这种骨形连接在日本比较流行。

上图为骨形连接（2）楔形盖板连接在不降低梁的强度和刚度的前提下，通过梁端翼缘加焊楔形盖板，增强梁柱节点上图为几种常见的梁端翼缘加焊楔形盖板做法（３）外连式加劲板连接对于箱型或圆形截面柱与梁刚性连接，除了采用骨形连接、楔形盖板之外，还可采用外连式加劲板连接，节点强度明显大于钢梁强度。

1.4 工字形截面柱在弱轴与主梁刚性连接当工字形截面柱在弱轴方向与主梁刚性连接时，应在主梁翼缘对应λ置设置柱水平加劲肋，在梁高范Χ内设置柱的竖向连接板，其厚度应分别与梁翼缘和腹板厚度相同。

柱水平加劲肋与柱翼缘和腹板均为全熔透坡口焊缝，竖向连接板与柱腹板连接为角焊缝。

主梁与柱的现场连接如图所示。

上图为工字形柱弱轴与主梁刚性连接1.5 梁柱节点域的加强工字形由上下水平加劲肋和柱翼缘所包Χ的柱腹板简称为节点域。

梁柱及节点设计11.22

（2）顶部：①非铰接设计时，梁端顶部纵筋直径需满足d≤258/（35*0.6）=12.3。②铰接设计时，负弯矩纵筋直径需满足 d≤258/（35*0.35）=21。（剪力墙结构200宽主梁，铰接设计时，次梁负弯矩纵筋直径需满足d≤158/（35*0.35）=13。）
小结：梁底纵筋计算值不是很大的情况下，尽量采用直锚满足要求的直径选筋，优化施工工序。针对剪力墙结构200宽主梁时，为满足梁端顶部纵筋锚固，次梁端部应按铰接进行设计。非边跨情况可以采取直锚方式锚固于相邻板中，详见图集 18G901-1。
例：梁单排放置钢筋排布，梁宽300，保护层20mm，箍筋直径8，那么对于纵筋22直径？上部钢筋：1.5d=1.5*22=33mm
25*2+22*4+33*3+8*2=253＜300mm；下部钢筋：d=22＜25mm
25*2+22*5+25*4+8*2=276＜300mm。
那么对于纵筋22直径，上部钢筋最多4根，下部钢筋最多5根。
4 当梁中配有按计算需要的纵向受压钢筋时，箍筋应符合以下规定：1）箍筋应做成封闭式，且弯钩弯钩直线段长度不应小于5d；箍筋的间距不应大于15d，并不应大于 10d，d为纵向受压钢筋的最小直径；当梁宽度大于400mm 且一层内的纵向受压钢筋多于三根时，或当梁的宽度不大于400mm但一层内的受压钢筋多于4根时，应设置复合箍筋。
指梁、柱和剪力墙底部的斜截面实际受剪承载力大于实际受弯承载力。弯曲破坏是延性破坏，有一定的征兆；而剪切破坏是脆性破坏，所以要保证构件在发生弯曲破坏前不产生剪切破坏。
指节点区域的实际承载力大于构件的实际承载力。因为节点失效，与之相连的梁柱等构件全部失效，破坏延性机制，结构随之坍塌失效。

型钢混凝土梁柱节点连接形式与构造探析

型钢混凝土梁柱节点连接形式与构造探析一、型钢混凝土组合结构的特点型钢混凝土结构是以型钢周围配置钢筋和浇筑钢筋混凝土的埋入式组合结构体系，这种结构体系在日本称之为钢骨混凝土结构（Steel Reinforced Concrete）。

在英、美等西方国家称之为混凝土包钢结构（Steel Encased Concrete），在前苏联则称之为劲性钢筋混凝土结构。

由于型钢混凝土结构中的型钢与其外包混凝土结构共同工作，两类材料的强度都能得到充分利用。

与钢筋混凝土结构相比，由于内埋了型钢而使结构承载力大为提高，且具有较大的延性，抗震性能好；此外，型钢在施工阶段可做为支架结构。

与钢结构相比由于外包混凝土的约束，可以防止钢构件的局部失稳并提高构件的整体刚度，从而使钢材的强度得以充分利用，节省钢材；外包混凝土还能提高钢构件的耐火性和耐久性。

由于型钢混凝土结构具有许多优点，因而在许多国家得到了广泛应用。

型钢混凝土结构中的型钢除采用轧制钢外，还广泛采用焊接型钢，此外还配合使用钢筋和钢箍。

型钢混凝土梁和柱是最基本的构件，型钢的布置形式可以分为实腹式和空腹式两大类。

实腹式型钢可由型钢或钢板焊成，常用的截面型式有I、H、工、T、槽形等和矩形及圆形钢管。

空腹式构件的型钢一般由缀板或缀条连接角钢或槽钢而组成，材料比较节省但制作工序较多。

实验表明配置实腹式型钢的型钢混凝土柱具有良好的延性性能和耗能能力，适用于抗震设防区。

二、梁柱节点的连接形式与构造框架梁柱节点为梁和柱的重叠区域，是保证结构承载力和刚度的重要部位。

型钢混凝土组合结构中的梁柱连接有型钢混凝土柱与型钢混凝土梁的连接、型钢混凝土柱与钢筋混凝土梁的连接以及型钢混凝土柱与钢梁的连接。

梁柱节点的连接构造应做到构造简单，传力明确，便于混凝土的浇捣和配筋。

例如型钢混凝土梁柱节点部位型钢和钢筋纵横交错，除了应能保证梁端型钢部分的应力可靠地传递到柱型钢外，同时还要便于浇筑混凝土，以保证节点区混凝土的密实性。

民用钢框架H形或工字形柱的拼接节点构造详图

50td≥20,且≥tctctchc＜400hc＞400hc＜400td≥20,且≥tc50tctc≥12hc＞400≥200202020202020202050td≥30,且≥tc≥300tctc可与翼缘同宽50td≥20,且≥tctctc≥12hc＞400≥200202020202020202050td≥30,且≥tc≥300tctc可与翼缘同宽hc＜400hc＞400hc＜400td≥20,且≥tc50tctc50td≥30,且≥tc≥300tctc50td≥30,且≥tc≥30050td≥30,且≥tctctc可与翼缘同宽可与翼缘同宽≥16≥20≥16≥16可与翼缘同宽可与翼缘同宽≥27050td≥30,且≥tctctc可与翼缘同宽可与翼缘同宽50td≥30,且≥tctctctd≥20≥16≥16可与翼缘同宽可与翼缘同宽可与翼缘同宽可与翼缘同宽HH50td≥30,且≥tc≥300tctc50td≥30,且≥tc≥30050td≥30,且≥tctctc可与翼缘同宽可与翼缘同宽≥16≥16td≥20≥16≥16可与翼缘同宽可与翼缘同宽≥27050td≥30,且≥tctctc可与翼缘同宽可与翼缘同宽50td≥30,且≥tctctctd≥20≥16≥16可与翼缘同宽可与翼缘同宽可与翼缘同宽可与翼缘同宽HH≥50≥15050≥100钢筋埋入深度≥15d，与预埋钢板点焊≥50≥50≥5050≥100≥50≥150钢筋埋入深度≥15d，与预埋钢板点焊≥50≥50≥50hc对于箱形截面或圆管型钢柱埋深2.7～3.2hc对于H型或工字形柱埋深2.2～2.7hc≥180≥18010dhc≥250≥250≥250≥180≥180≥250≥250≥250≥180对于箱形截面或圆管型钢柱埋深≥3hc对于H型或工字形柱埋深≥2hchc对于箱形截面或圆管型钢柱埋深≥3hc对于H型或工字形柱埋深≥2hc≥250≥250≥250≥180≥180≥250≥250≥250≥180对于箱形截面或圆管型钢柱埋深2.7～3.2hc对于H型或工字形柱埋深2.2～2.7hc≥180≥18010dhc不小于50不小于50tctcts≥150框架梁宽ts应至少较梁翼缘厚2mm≥150应宽于梁翼缘ts应至少较梁翼缘厚2mm框架梁高ts一般情况下≥100≥150≥150ts≥150框架梁宽ts应至少较梁翼缘厚2mm≥1507-7hffh77hfH形或工字形柱的焊接拼接接（隔板贯通）也可用于等截面的拼接上柱段下柱段贯通隔板梁柱连接板按腹板等强计算22高强螺栓规格及个数H形或工字形柱的栓焊接拼接（等截面）hf铣平2-2可采用全熔透焊H形或工字形柱的焊接拼接（变截面）一上柱段下柱段fh888-888至少留出10~15mmhfhf上柱段下柱段加劲板加劲板H形或工字形柱的焊接拼接（变截面）二预留拼接接头，可部分现场焊接或螺栓连接无框架梁连接时可不设加劲板，拼接在工厂完成11虚线表示板厚较厚的下柱铣平可采用全熔透焊坡口对接焊1-1说明：该拼接适用于上下柱段为等截面H型钢柱或上下柱断面外形尺寸相近仅板厚有变化的H型钢柱H形或工字形柱的现场焊接拼接仅限于受荷较小的结构拼接一般腹板拼接采用双板连接H形或工字形柱的螺栓拼接（板厚可不等）上下柱腹板与翼缘分别等强计算腹板与翼缘的高强螺栓规格及个数按翼缘拼接板厚应大于柱翼缘厚上下柱翼缘板或腹板不等厚时应插入垫板来填补尺寸差3-333444-4一般腹板拼接采用双板连接衬板耳板hf≥8按腹板等强计算5-56-6耳板为施工时上下柱定位和临时固定用H形或工字形截面柱拼接的耳板设置5耳板566螺栓规格及个数连接板hf柱拼接完成后用火焰将其切除应考虑构件自重、阵风和其他施工荷载耳板尺寸、安装螺栓规格及个数确定耳板厚不小于10mm螺栓直径不小于20mm且每边不少于3个衬板全熔透坡口对接焊用于柱断面板件较薄时,柱现场拼接标高位置应避开一般腹板拼接采用双板连接其厚度应至少较梁翼缘厚2mm变截面处的坡度一般为≤1：6变截面翼缘板应与较厚柱翼缘同厚两个方向均可以连接梁铣平变截面处的坡度一般为≤1：6变截面翼缘板应与较厚柱翼缘同厚上柱段下柱段fh88加劲板无框架梁连接时可不设加劲板上下柱腹板与翼缘分别等强计算腹板与翼缘的高强螺栓规格及个数按变截面处的坡度一般为一般为≤1：6变截面翼缘板应与较厚柱翼缘同厚2.民用多高层框架节点2.2 钢柱拼接部分-2.2.1 H形或工字形柱的拼接仅限于受荷较小的结构拼接12345672-6柱现场拼接标高位置应避开框架节点塑性区，应在框架梁上1.3米左右柱现场拼接标高位置应避开框架节点塑性区，应在框架梁上1.3米左右框架节点塑性区，应在框架梁上1.3米左右柱现场拼接标高位置应避开框架节点塑性区，应在框架梁上1.3米左右不小于50不小于50tctcts≥150框架梁宽ts应至少较梁翼缘厚2mm≥150应宽于梁翼缘ts应至少较梁翼缘厚2mm框架梁高ts一般情况下≥100≥150≥150ts≥150框架梁宽ts应至少较梁翼缘厚2mm≥150
