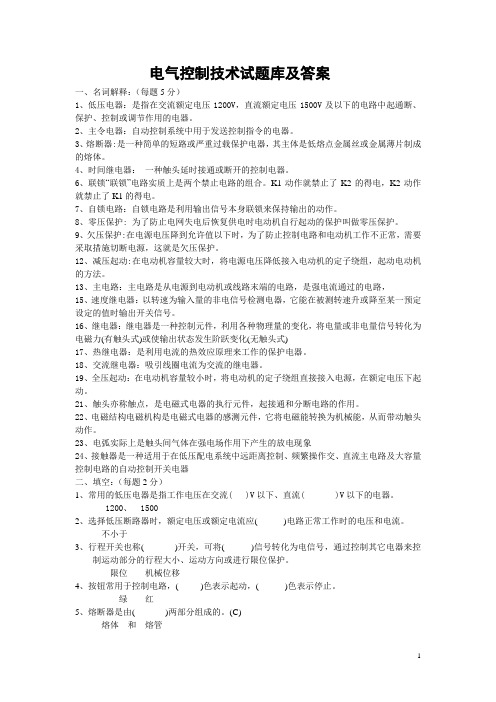

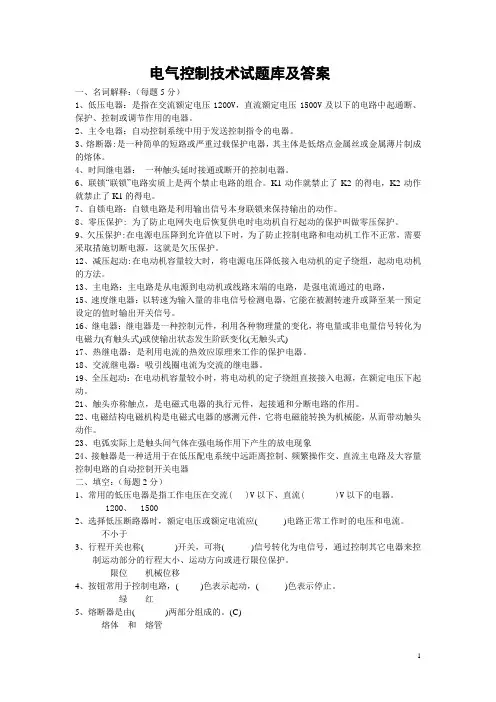

电气控制技术试题库及答案一、名词解释：（每题5分）1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。

2、主令电器：自动控制系统中用于发送控制指令的电器。

3、熔断器:是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。

4、时间继电器：一种触头延时接通或断开的控制电器。

6、联锁“联锁”电路实质上是两个禁止电路的组合。

K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。

7、自锁电路：自锁电路是利用输出信号本身联锁来保持输出的动作。

8、零压保护: 为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。

9、欠压保护:在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。

12、减压起动:在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。

13、主电路：主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，15、速度继电器：以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。

16、继电器：继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器：是利用电流的热效应原理来工作的保护电器。

18、交流继电器：吸引线圈电流为交流的继电器。

19、全压起动：在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。

21、触头亦称触点，是电磁式电器的执行元件，起接通和分断电路的作用。

22、电磁结构电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。

23、电弧实际上是触头间气体在强电场作用下产生的放电现象24、接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器二、填空：（每题2分）1、常用的低压电器是指工作电压在交流( )V以下、直流( )V以下的电器。

工厂电气控制技术复习题（一）一、填空题1．熔断器在低压电路中起短路保护和过载保护作用。

2．电磁机构由线圈、铁心和衔铁组成。

3．降压启动是指利用某些设备或者采用电动机定子绕组换接方法，使电动机起动时，定子绕组的端电压低于额定电压，从而减少起动电流。

4．交流电磁机构的线圈通电后，衔铁尚未动作时的励磁电流为吸合后的额定电流5~6倍，所以交流电磁机构不适合用于可靠性要求高与操作频繁的场合。

5．绕线异步电动机有串电阻起动和串频敏变阻器起动两种控制电路。

6．PLC内部等效继电器的符号约定：○表示线圈、≠表示常闭触点、‖表示常开触点。

7．0~T199是100ms定时器、T200~T245是10ms定时器。

8．STL指令称为步进接点指令。

其功能是将步进接点接到左母线。

STL指令的操作元件是状态继电器S。

二、判断题1．直接启动所用设备少，线路简单，维修量较少，故电动机一般都采用直接启动。

（×）2．接触器可以频繁地接通和切断交直流主电路和控制电路，并能实现远距离控制。

（√）3．M7120磨床电磁吸盘电流过小时，电动机M1、M3停止旋转。

（√）4．直流电弧比交流电弧更容易熄灭。

（×）5．热继电器适用所有电动机的过载保护。

（×）6．接触器触头的常开和常闭是指电磁系统未通电动作前触头的状态。

（√）7．不具有掉电保护功能的计数器，掉电后当前触点不能自动复位，需要使用RST指令使触点复位。

（√）8．PLC输出继电器的外部输出触点只有常开触点。

（√）9．步进接点既有常开触点又有常闭触点。

（×）10．PLF是上升沿脉冲微分指令。

（×）三、选择题1．单台三相交流电动机（或设备）的三根引出线，按相序依次编号为（A）A、U、V、WB、L1、L2、L3C、U11、V11、W112．桥式起重机电动机的过载保护均由（B ）来实现。

A、熔断器B、过流继电器C、热继电器3．只有当Z3040摇臂钻床的摇臂完全松开后，活塞杆通过弹簧片才会压下位置开关（B ），使摇臂上升或下降。

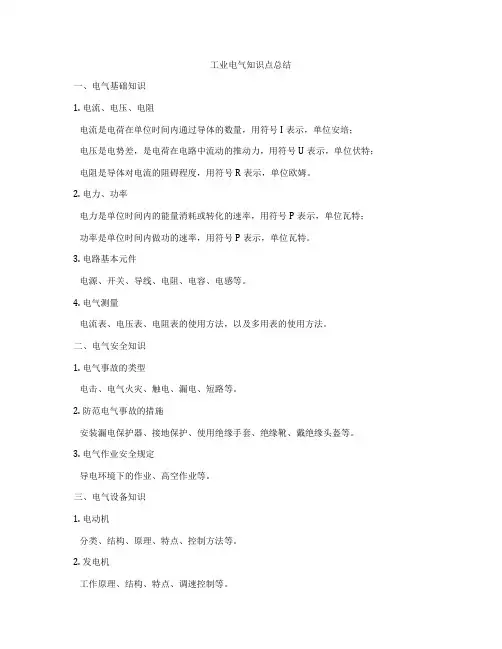

工业电气知识点总结一、电气基础知识1. 电流、电压、电阻电流是电荷在单位时间内通过导体的数量，用符号I表示，单位安培；电压是电势差，是电荷在电路中流动的推动力，用符号U表示，单位伏特；电阻是导体对电流的阻碍程度，用符号R表示，单位欧姆。

2. 电力、功率电力是单位时间内的能量消耗或转化的速率，用符号P表示，单位瓦特；功率是单位时间内做功的速率，用符号P表示，单位瓦特。

3. 电路基本元件电源、开关、导线、电阻、电容、电感等。

4. 电气测量电流表、电压表、电阻表的使用方法，以及多用表的使用方法。

二、电气安全知识1. 电气事故的类型电击、电气火灾、触电、漏电、短路等。

2. 防范电气事故的措施安装漏电保护器、接地保护、使用绝缘手套、绝缘靴、戴绝缘头盔等。

3. 电气作业安全规定导电环境下的作业、高空作业等。

三、电气设备知识1. 电动机分类、结构、原理、特点、控制方法等。

2. 发电机工作原理、结构、特点、调速控制等。

3. 变压器工作原理、结构、特点、使用注意事项等。

4. 开关设备断路器、刀闸等。

四、电气控制知识1. 电气控制回路直接控制回路、间接控制回路等。

2. 电气控制元件接触器、继电器、按钮、指示灯等。

3. 电气控制系统电气控制柜、PLC、变频器控制等。

五、电气维护知识1. 电气设备的日常维护定期检查、清洁、润滑、维修等。

2. 电气设备的故障排除常见故障形式及排除方法。

3. 电气设备的保护措施过载保护、短路保护、漏电保护等。

六、工业电气知识的应用1. 各种电气控制系统的应用案例如水泵控制系统、通风系统等。

2. 电气设备的选型根据工业生产的需求进行电气设备的选型。

3. 电气系统的改造与升级对老旧电气系统的改造与升级，提高系统的效率和安全性。

以上为工业电气知识点总结，希望对您有所帮助。

第1章1.1电器电器是一种能够根据外界信号的要求，自动或手动地接通或断开电路，断续或连续地改变电路参数，实现电路或非电对象的切换、控制、保护、检测、变换和调节作用的电气设备。

低压电路：通常是指工作在交流额定电压1200V以下，直流额定电压1500V及以下的电路中，起通断、保护、控制或调节作用的电器.常用的低压电器：有刀开关、接触器、继电器、控制按钮、行程开关、断路器.注意：安全电压36V以下。

保护电器短路保护：熔断器（保护发电设备）过载保护：热继电器（保护用电设备）1.2电磁机构其作用是将电能转换成机械能，带动触点闭合或断开，实现对电路的接通与分断控制。

由线圈、铁芯（静铁芯）、衔铁（动铁芯）、铁轮和空气隙主要组成。

气隙：衔铁与静铁的距离.铁芯交流铁芯：硅钢片叠加（每块铜片之间是绝缘的，为了减少涡流）直流铁芯：整块铸铁或铸钢电压线圈：并联在电路中，匝数多、导线细。

电流线圈：串联在电路中，匝数少，导线粗。

交流线圈：短而粗、有骨架。

直流线圈：细而长，无骨架。

1、直流线圈通交流：就会形成涡流，产生热量，热量过高就烧掉线圈2、交流线圈通直流：相当于短路，直接烧线圈（通直就是直接）直流电磁铁仅有线圈发热，所以线圈匝数多、导线细，制成细长型，且不设线圈骨架，线圈与铁芯直接接触，利于线圈的散热.交流电磁铁由于铁芯和线圈均发热，所以线圈匝数少，导线粗，制成短粗型，线圈没有骨架，且铁芯与线圈隔离，利于铁芯和线圈的散热.吸力特征：①交流电磁机构：F为常数（就是不变），即F与工作气隙的大小无关。

由于磁通量不变，故流过线圈的电流工随气隙磁阻（工作气隙S）的变化成正比例变化②直流电磁机构：对于直流线圈，当电压U及线圈电阻R不变时，流过线圈的电流工不变。

电磁吸力F与工作气隙的平方成反比弹簧弹力大：使触点接触不良弹力小：触点起不到开关作用，延缓断开时间交流电磁铁铁芯短路环作用：（只能用在交流电路中）①减少振动和噪声②延长使用寿命1.2.3电弧的产生与灭弧方法当触点断开时，如果电路中的电压超过10-20V或电流超过80-100mA，在断开的两个触点三间将出现强烈的火花。

一、填空题1. 触头的工作状态可分为闭合状态、闭合过程、分断过程。

2. 低压电器按控制对象分为低压配电电器和低压控制电器。

3•低压断路器的脱扣装置有电磁脱扣器，热脱扣器，欠电压脱扣器。

4. 电磁机构的组成是吸引线圈、铁心和衔铁。

5. 位置开关包括行程开关、限位开关、和微动开关。

6•将额定电压直接加到电动机的定子绕组上，使电动机起动运转，称为直接起动。

7. 机床设备中停车制动的控制方式有机械制动和电气制动。

8. 熔断器在电路中主要起短路保护作用。

9. 起重机要安全可靠的工作，对电气控制电路要求具有完善的—保护环节和互锁环节。

10. PLC按结构分为整体式PLC和模块式PLC11. 磨床的运动形式包括主运动、进给运动、辅助运动。

12. PLC编程主要使用的两种基本类型的语言是梯形图和语句表。

13. 同一电器的各个部件在图中可以不画在一起的图是电气原理图。

14. 为避免正反转接触器同时得电动作，线路通常采取联锁控制。

15. 时间继电器按延时方式分为通电延时型和断电延时型。

16. 桥式起重机下放重物时，一般采用倒拉反接制动。

17. 星形一三角形减压起动只适用正常工作时定子绕组为三角形联结的电动机。

18. PLC主机内部的存储器分为系统程序存储器和用户存储器两种类型。

19. 低压电器按动作性质分为自动切换电器和非自动切换电器（手动电器）。

20. 触头的结构形式有桥式触头和指形触头两种。

21. 笼型感应电动机起动方式有直接起动与降压起动两种。

22. 低压断路器又称自动开关。

23. 电气控制系统的停止按钮通常选用红色。

24. 电梯由机械和电气两大系统组成。

25. 热继电器主要用于电动机的过载保护。

26. 电气原理图一般分主电路和辅助电路两部分。

27. PLC输入继电器的作用是专用于接收和存储外部输入驱动信号。

28. 使用热继电器作过载保护的控制线路，必须要有短路保护。

29. 桥式起重机通常分为单主梁和双梁起重机两类。

电控常考知识点总结一、电控系统概述电控系统是指利用电子技术和控制技术对机电系统进行控制的一种系统。

它具有自动化、高效、智能化等特点，广泛应用于工业生产、交通运输、家电、医疗设备等领域。

电控系统是现代工业自动化的重要组成部分，对于提高生产效率、降低能耗、改善产品质量等方面起到了重要作用。

二、传感器传感器是电控系统中的重要部件，它能够将物理量、化学量、生物量等非电信号转换为电信号，用于监测、控制和反馈。

电控系统中常用的传感器有温度传感器、压力传感器、光电传感器、红外传感器、湿度传感器等。

传感器的选型和安装位置对电控系统的性能和稳定性具有重要影响。

三、执行器执行器是电控系统中的另一重要部件，它能够根据控制信号执行相应的动作。

电控系统中常用的执行器有电动阀、电动机、液压缸、气动缸等。

执行器的性能直接影响到系统的响应速度、精度和稳定性。

四、信号调理信号调理是指对传感器输出的信号进行放大、滤波、滤波、补偿、数字/模拟转换等处理，以满足控制系统的要求。

信号调理的质量和稳定性对于系统的准确性和可靠性至关重要。

五、自动控制原理自动控制原理是电控系统设计的基础，它包括反馈控制、前馈控制、比例控制、积分控制、微分控制等。

这些原理可以帮助工程师设计出性能良好、稳定可靠的电控系统。

六、PLCPLC（可编程逻辑控制器）是一种专门用于工业自动化控制的计算机控制系统。

它可实现逻辑运算、定时、计数、数据处理等功能，具有可编程、稳定可靠、易于扩展等特点。

在电控系统中，PLC常用于控制和监测各种生产设备及工艺过程。

七、HMIHMI（人机界面）是指人与机器之间的交互界面，它可以实现人机交互、数据监测、控制调节等功能。

在电控系统中，HMI常用于显示实时数据、报警信息、操作界面等，并可通过触摸屏、键盘、鼠标等设备与系统进行交互。

八、通讯网络通讯网络是电控系统中各种硬件设备之间进行数据交换和通讯的媒介。

常用的通讯网络包括以太网、Modbus、Profibus、CAN等。

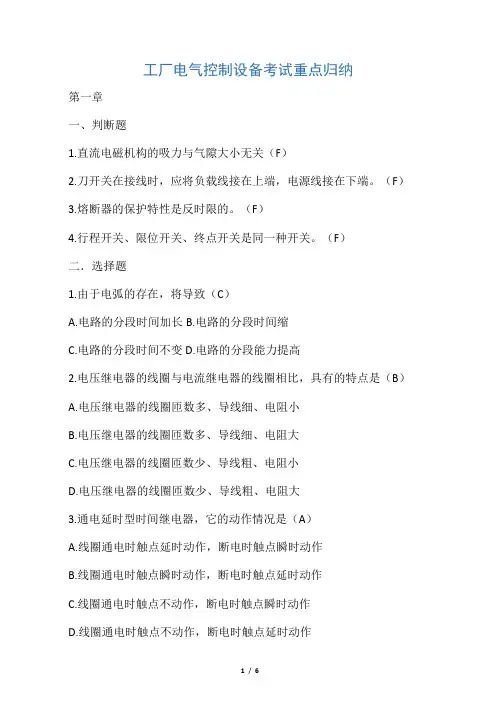

工厂电气控制设备考试重点归纳第一章一、判断题1.直流电磁机构的吸力与气隙大小无关（F）2.刀开关在接线时，应将负载线接在上端，电源线接在下端。

（F）3.熔断器的保护特性是反时限的。

（F）4.行程开关、限位开关、终点开关是同一种开关。

（F）二．选择题1.由于电弧的存在，将导致（C）A.电路的分段时间加长B.电路的分段时间缩C.电路的分段时间不变D.电路的分段能力提高2.电压继电器的线圈与电流继电器的线圈相比，具有的特点是（B）A.电压继电器的线圈匝数多、导线细、电阻小B.电压继电器的线圈匝数多、导线细、电阻大C.电压继电器的线圈匝数少、导线粗、电阻小D.电压继电器的线圈匝数少、导线粗、电阻大3.通电延时型时间继电器，它的动作情况是（A）A.线圈通电时触点延时动作，断电时触点瞬时动作B.线圈通电时触点瞬时动作，断电时触点延时动作C.线圈通电时触点不动作，断电时触点瞬时动作D.线圈通电时触点不动作，断电时触点延时动作1.什么是低压电器？常用的低压电器有哪些？答：低压电器通常指工作在交流额定电压1200V以下、直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品。

常用的低压电器有：刀开关，接触器，继电器，控制按钮，行程开关，断路器等。

2.交流接触器的铁芯端面上为什么要安装短路环？答：其作用是在衔铁反复动作的过程中消除振动和噪声。

3.既然在电动机的主电路中装有熔断器，为什么还要装热继电器？装有热继电器是否就可以不装熔断器呢？答：因为热继电器是专门用于电动机的过载保护的，具有延时性，熔断器是在电气电路中起短路作用的，具有瞬时性。

所以在主电路中必须安装熔断器，防止在电路元件处于高温是时，电路电流过大，则熔断器课起到短路保护作用。

四．识图题各低压电器的图形符号和文字符号，自己完成。

第二章一、判断题1.三相笼型异步电动机的电器控制线路，如果使用热继电器进行过载保护，就不必再装设熔断器进行短路保护。

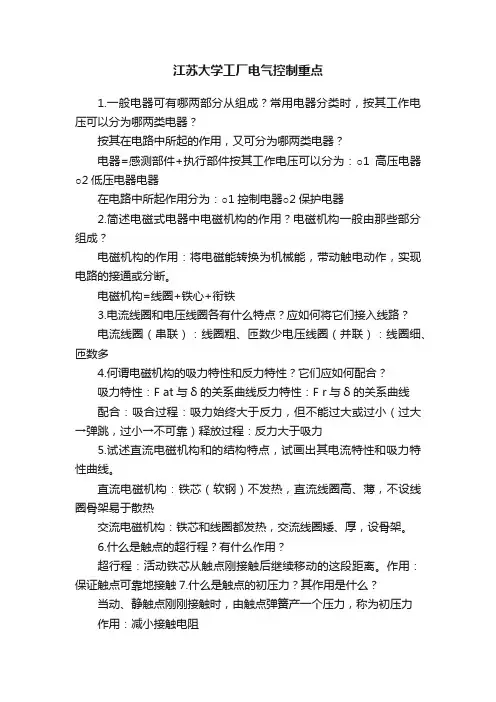

江苏大学工厂电气控制重点1.一般电器可有哪两部分从组成？常用电器分类时，按其工作电压可以分为哪两类电器？按其在电路中所起的作用，又可分为哪两类电器？电器=感测部件+执行部件按其工作电压可以分为：○1高压电器○2低压电器电器在电路中所起作用分为：○1控制电器○2保护电器2.简述电磁式电器中电磁机构的作用？电磁机构一般由那些部分组成？电磁机构的作用：将电磁能转换为机械能，带动触电动作，实现电路的接通或分断。

电磁机构=线圈+铁心+衔铁3.电流线圈和电压线圈各有什么特点？应如何将它们接入线路？电流线圈（串联）：线圈粗、匝数少电压线圈（并联）：线圈细、匝数多4.何谓电磁机构的吸力特性和反力特性？它们应如何配合？吸力特性：F at与δ的关系曲线反力特性：F r与δ的关系曲线配合：吸合过程：吸力始终大于反力，但不能过大或过小（过大→弹跳，过小→不可靠）释放过程：反力大于吸力5.试述直流电磁机构和的结构特点，试画出其电流特性和吸力特性曲线。

直流电磁机构：铁芯（软钢）不发热，直流线圈高、薄，不设线圈骨架易于散热交流电磁机构：铁芯和线圈都发热，交流线圈矮、厚，设骨架。

6.什么是触点的超行程？有什么作用？超行程：活动铁芯从触点刚接触后继续移动的这段距离。

作用：保证触点可靠地接触7.什么是触点的初压力？其作用是什么？当动、静触点刚刚接触时，由触点弹簧产一个压力，称为初压力作用：减小接触电阻8.交流电磁铁上的短路环的作用是什么？主磁通和短路环的磁通不同时为零，衔铁与铁芯牢牢吸合，消除振动。

9.触点由哪几种接触形式？各有什么特点？○1点接触：两个半球或一个半球与一个平面形触点构成，常用于电流较小的电器中○2线接触：接触区域是一条直线或一条窄面，允许通过的电流较大○3面接触：两个平面形触点相接触，可以通过很大的电流，镶有合金10.触点电阻由哪两部分构成？影响接触电阻的主要因素有那些？触点电阻=收缩电阻+表面膜电阻影响接触电阻的因素：①接触压力；②触头材料；③接触形式○4接触表面状况；○5温度11.电弧是如何产生的？动、静触点脱离接触时，被断开电路的电流（80～100 mA）、电压（10～20 V）超过某一数值时，触点间隙就会产生电弧12. 电路分断产生的电弧对电路有什么影响？有哪些常用的灭弧方法？它可以为电路中的磁能的泄放提供通路，从而降低电路开断时的过电压；另一方面，它延迟电路的开断、烧损触头，在严重的情况下可能引起开关电器着火和爆炸。

（建筑电气工程）工厂电气控制技术主要复习内容工厂电气控制技术主要复习内容在生产实践环节中，对机械设备进行自动控制的电气控制系统主要是（继电器——接触器控制系统）。

继电器——接触器控制系统主要由（继电器）、（接触器）、（按钮）、（行程开关）等电器元件组成。

电磁机构由（电磁线圈）、铁心（静铁心）、衔铁（动铁心）、极靴、铁轭和空气隙等组成。

电磁机构中的（线圈）、（铁心）在工作状态下是不动的；（衔铁）则是可动的；通过（衔铁）的动作过程将（电磁能）转换为（机械能）带动（触点系统）动作，由于（触点系统）动作后（触点状态）发生了改变，即可对电路中其他电器或电路进行（接通）或（分断）的控制。

在控制电路中以串联方式连接的电磁机构类型的电器称为（电流型电器）。

在控制电路中以且联方式连接的电磁机构类型的电器称为（电压型电器）。

串联型电磁机构的电磁线圈的主要特征是（线圈导线粗）、（线圈匝数少）、（线圈内阻值小）。

且联型电磁机构的电磁线圈的主要特征是（线圈导线细）、（线圈匝数多）、（线圈内阻值大）。

在表示电磁机构的工作情况时常用电磁机构的（吸力特性）和（反力特性）来表示。

影响电接触工作情况的主要因素是触点的（接触压力）和（接触电阻）。

电接触形式主要有（点接触）、（线接触）和（面接触）三种形式。

电磁机构中相对应的动、静触点之间最终打开的距离称为（触点开距），也叫做（触点行程）。

触点弹簧压缩的距离称为触点的（超行程）。

即：从动、静触点刚刚开始接触到触点压紧后动触点（继续压紧）的距离。

动、静触点完全闭合后动触点不再继续压紧时的触点压力称为（终压力）。

磁吹式灭弧装置是借助（电弧）和（弧隙磁场）相互作用而产生的（电磁力）实现灭弧的装置。

低压电器是指工作在交流（1200V）、直流（1500V）电压以下的各种电器以及电气设备。

低压电器的用途是对供电、用电系统进行（开关）、（控制）、（保护）和调节。

低压电器根据其控制对象的不同，分为（配电电器）和（控制电器）俩大类。

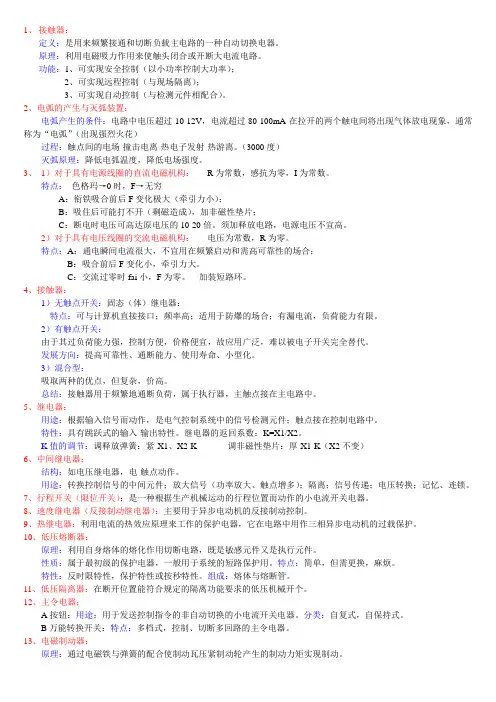

1、接触器：定义：是用来频繁接通和切断负载主电路的一种自动切换电器。

原理：利用电磁吸力作用来使触头闭合或开断大电流电路。

功能：1、可实现安全控制（以小功率控制大功率）；2、可实现远程控制（与现场隔离）；3、可实现自动控制（与检测元件相配合）。

2、电弧的产生与灭弧装置：电弧产生的条件：电路中电压超过10-12V，电流超过80-100mA在拉开的两个触电间将出现气体放电现象，通常称为“电弧”（出现强烈火花）过程：触点间的电场-撞击电离-热电子发射-热游离。

（3000度）灭弧原理：降低电弧温度，降低电场强度。

3、1）对于具有电源线圈的直流电磁机构：R为常数，感抗为零，I为常数。

特点：色格玛→0时，F→无穷A：衔铁吸合前后F变化极大（牵引力小）；B：吸住后可能打不开（剩磁造成），加非磁性垫片；C：断电时电压可高达原电压的10-20倍。

须加释放电路，电源电压不宜高。

2）对于具有电压线圈的交流电磁机构：电压为常数，R为零。

特点：A：通电瞬间电流很大，不宜用在频繁启动和需高可靠性的场合；B：吸合前后F变化小，牵引力大。

C：交流过零时fai小，F为零。

加装短路环。

4、接触器：1）无触点开关：固态（体）继电器：特点：可与计算机直接接口；频率高；适用于防爆的场合；有漏电流，负荷能力有限。

2）有触点开关：由于其过负荷能力强，控制方便，价格便宜，故应用广泛，难以被电子开关完全替代。

发展方向：提高可靠性、通断能力、使用寿命、小型化。

3）混合型：吸取两种的优点，但复杂，价高。

总结：接触器用于频繁地通断负荷，属于执行器，主触点接在主电路中。

5、继电器：用途：根据输入信号而动作，是电气控制系统中的信号检测元件；触点接在控制电路中。

特性：具有跳跃式的输入-输出特性。

继电器的返回系数：K=X1/X2。

K值的调节：调释放弹簧：紧-X1、X2-K 调非磁性垫片：厚-X1-K（X2不变）6、中间继电器：结构：如电压继电器，电-触点动作。
