功能安全之“元器件失效模式”汽车电子硬件工程师，最近开始调研“功能安全”相关正文：继续王顾左右而言他。
因为功能安全是在是很大的一个概念。
如果说细了，篇幅很长，显得无趣；而且会显得虚，可操作性差。
因为，工程师往往要求的不是know what、know why，而是know how。
例如，知道热量传递的三种方式传导/对流/辐射，是不是知识？是！该不该掌握？该掌握。
有用吗？没用。
项目脚打后脑勺迫切需要的确认PCB上元器件的温度到底是149度or 151度，然后得马上送去加工。
1、电子元器件失效模式引自ISO26262-5附录中的例子。
电阻的失效率和失效模式即电阻的失效率为2Fit；失效模式中开路占90%，失效率2*90%=1.8Fit失效模式中短路占10%，失效率2*10%=0.2Fit电容的失效率和失效模式：MOSFET的失效率和失效模式：电磁阀的失效率和失效模式：MCU的失效率和失效模式：MCU的失效率很高，为100Fit。
ISO26262中失效模式两行填写的都是ALL，可能是笔误。
但在其文字描述部分提到，由于MCU内部过于复杂，其失效模式得具体ADC、Timer、I/O等展开，此处简化的失效模式正常50%、错误50%。
2、有用吗？没用吗。
有用吗？没用吗知道这个到底有什么用呢？既然主题是功能安全，失效率和失效模式在功能安全的评估中会用到。
功能安全评估中关于硬件的指标有4个。
以其中的1个指标举例，失效率在功能安全评估中的应用。
ASIL B C D对所有元器件失效率的累加之和要求如下：即某路涉及功能安全的回路中，所有元器件的失效率累加之和ASIL B要求<100FitASIL C要求<100FitASIL D要求<10Fit注：有的人也许有疑问，为什么ASIL B和C的要求是一样的，因为这只是指标之一。
那么，问题来了，前面提到MCU失效率是100Fit。
如果安全回路中涉及到MCU，那仅一个元器件就超标了，怎么办？又回到了之前博客文章提到的办法：1）检测和诊断2）如果还不行，那就增加一条回路做冗余备份3、你知道的太多了，呯！呯！呯！ISO26262-5对元器件失效率和失效模式的描述没有出现在正文中，而是出现在附录中，以示例的形式展示给阅读者。
什么是功能安全？汽车功能安全的设计方案如今，汽车行业变革迅猛，汽车的设计、使用和销售模式都在快速演变。
驾驶员安全技术、交通拥堵、环境问题及汽车作为代步工具的基本前提都影响着新一代汽车的研发。
为解决这些难题，很多汽车厂商都试图强化计算能力以优化车辆控制。
欧盟新车安全评鉴协会（EuroNCAP）颁布的新标准规定，车道变换支持等安全辅助功能是获得五星安全评级的必要条件。
车载处理器的数量在所有细分市场都稳步上升，目前平均为40-50个，而一些高端车型则已经搭载近120个处理器。
据Semicast Research预测，到2022年，仅发动机引擎罩下的电子控制单元（ECU）组件就将达到近860亿美元的市场规模，相较2015年的530亿年复合增长率达到7%。
半导体厂商将有机会在汽车电子领域挖掘一大桶金。
高科技芯片可以改善动力系统排放、增强安全性能、并利用蜂窝网络实现车辆间及道路基础设施之间的互联。
但是，随着系统的复杂化，保证驾驶员安全就变得更为关键，必须打造更加自动化，系统化，且能患于未然的解决方案即我们通常所称的功能安全。
什么是功能安全？简而言之，功能安全的最终目的是确保产品安全运行，即便出现问题也可以继续保驾护航。
基于这一理念，ARM将保证安全视为头等大事，而非单纯依照市场导向随波逐流，不断加强研发，推出更多功能安全相关产品。
各行各业都会制定标准，指导未来发展并限定最低准入门槛。
在汽车电子行业，这一标准就是ISO 26262，它将功能安全定义为：避免因电气／电子系统故障而导致的不合理风险。
不同领域的标准并不完全一致，例如针对电气和电子系统的IEC 61508以及飞行器电子硬件的DO-254都有各自的定义方式。
更需值得注意的是，它们都拥有专用术语，并提供了包括目标参数在内的工程研发指导。
因此，开始产品研发前确定目标市场并制定合适的流程至关重要，因为中途修改研发流程必然会导致效率低下。
图1展示了硅片IP的不同应用标准。

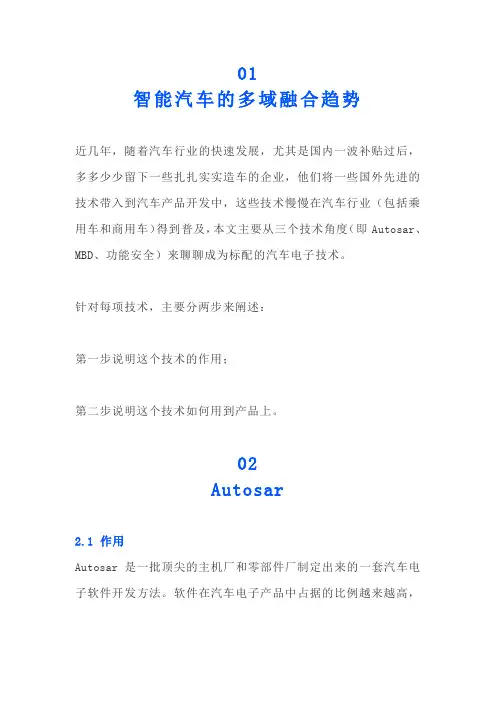

01智能汽车的多域融合趋势近几年，随着汽车行业的快速发展，尤其是国内一波补贴过后，多多少少留下一些扎扎实实造车的企业，他们将一些国外先进的技术带入到汽车产品开发中，这些技术慢慢在汽车行业（包括乘用车和商用车）得到普及，本文主要从三个技术角度（即Autosar、MBD、功能安全）来聊聊成为标配的汽车电子技术。
针对每项技术，主要分两步来阐述：第一步说明这个技术的作用；第二步说明这个技术如何用到产品上。
02Autosar2.1 作用Autosar是一批顶尖的主机厂和零部件厂制定出来的一套汽车电子软件开发方法。
软件在汽车电子产品中占据的比例越来越高，汽车又是对软件质量要求极其严格。
那么Autosar给我们带来了什么？a、它提供了需求，在Autosar的需求文档中，它给我们收集了汽车行业很多的需求，给我们打开了一扇汽车行业的窗口。
b、它提供了一套架构，它给我们展示了分层、分模块的矩阵式架构，定义了各个标准模块以及其中的接口，统一了汽车行业基本功能模块的交互和定义。
c、它提供了一套开发方法，Autosar要求按照V模型进行正向开发。
d、它降低了开发难度，提高了软件质量，Autosar源码的开发一般交给专门的组织来开发，并且代码和工具经过第三方认证，而应用autosar的人只需利用Autosar工具链配置生成开发代码即可。
e、说一点它的弊端吧，目前工具链偏贵，并且工具链目前的自动化程度不够高，尤其是集成效率不够高。
随着越来越多巨头（百度、华为等）加入后，相信这些问题会逐步解决。
2.2 应用主要以开发ECU角度来说明，这里不以整车开发角度。
工具链：主流有Vector、ETAS、EB，这里以Vector和ETAS工具链为例说明。
Vector Developer用于应用层架构设计，Vector Configurator 用于BSW+RTE配置; ETAS ISOLAR系列（RTA-RTE RTA-OS）全套开发融合；MCAL目前主要还是使用EB的 Tresos 工具。

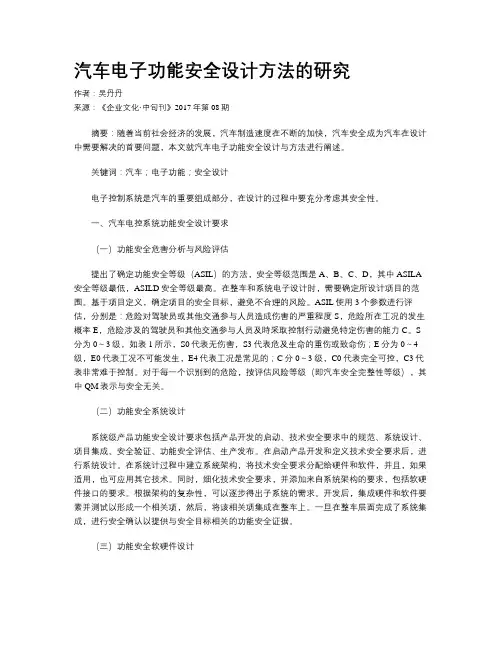

汽车电子功能安全设计方法的研究作者：吴丹丹来源：《企业文化·中旬刊》2017年第08期摘要：随着当前社会经济的发展，汽车制造速度在不断的加快，汽车安全成为汽车在设计中需要解决的首要问题，本文就汽车电子功能安全设计与方法进行阐述。
