涂装生产线工艺流程图及产污节点

汽车涂装生产线生产流程汽车涂装生产线是指汽车工厂里的涂装车间所使用的设备及其生产工艺流程。

涂装生产线是一个复杂的机电系统，由多个生产单元组成，通常包括机械清洗、半干燥、喷涂、烘干和焊接等环节。

下面我们将详细介绍汽车涂装生产线的生产流程。

1. 预处理在涂装生产线的第一道工序中，需要将汽车表面的油污、尘埃、锈蚀等杂质进行清洗。

清洗水的温度和硬度需要控制在一定范围内，以确保清洗的效果和不对车身造成损伤。

一般使用高压喷枪、旋转冲洗器、浸泡槽等多种清洗机器设备，清洗流程及清洗液的选择会影响到涂装质量的好与坏。

2. 加热干燥预处理完成后，车辆需要被送到热风干燥室进行加热干燥，以使水分和油分完全蒸发。

通过加热风干燥，将杂质彻底清除，保证车身表面完全干燥。

加热干燥后的汽车将被送入涂装区域。

3. 底漆喷涂底漆是汽车涂装中非常重要的一个环节。

此环节涉及到底漆的颜色、色泽、亮度等多个方面。

一般底漆使用自动式旋转式、喷涂式的喷漆机进行作业。

喷涂速度要保持一定的节奏，喷头间隔和喷角度、喷涂距离等都会影响到涂层均匀度和颜色饱和度的平均程度。

4. 空气万向喷涂空气万向喷涂技术是新的涂装技术，主要是利用喷泵产生的高速气流将涂料颗粒加速喷出，直接击中正在涂装车身表面，使没有较大的流动的振动和液流动力的难题，从而在高质量的涂装效果。

5. UV工业烘干在烘干环节，汽车会通过特殊的烘干道进行干燥。

烘干的时间和温度都需要进行严格的控制，以避免出现干燥不良的情况。

UV工业烘干一般流程特别快，不同于传统烘干炉，其通过高温高压快速的短时间内加工干燥的方法显示高新技术的独特魅力。

6. 上漆上漆是指对车身进行喷漆，上漆一定要选择专业的喷漆师操作。

要对喷漆颜色、涂层均匀度、厚度以及烘干完成度进行严格的控制，这样才能保证涂装效果和质量。

上述是汽车涂装生产线的生产流程，涂装生产线的工艺环节相当复杂，需要掌握高交叉产业的技术。

在未来，汽车涂装生产线将更加关注环保和效率。

涂装车间工艺流程图一、引言涂装车间工艺流程图是指涂装车间内涂装工艺的流程图示，用于指导涂装车间的操作流程和工艺参数设置。

本文将详细介绍涂装车间工艺流程图的标准格式及内容要求。

二、标准格式涂装车间工艺流程图的标准格式应包括以下几个部份：1. 标题：涂装车间工艺流程图2. 图表：采用流程图或者流程图表的形式展示3. 流程节点：按照涂装工艺的先后顺序罗列，每一个节点应包含以下内容：- 工艺名称：涂装工艺的名称- 工艺描述：对该工艺的具体操作步骤进行描述- 工艺参数：包括涂装设备的设置参数、涂料的配比比例、温度、湿度等要求- 检验要求：对该工艺的质量检验要求进行描述- 备注：对该工艺的其他相关说明三、内容要求涂装车间工艺流程图的内容应准确、详细，并符合实际生产需求。

以下是一个示例：1. 喷砂处理工艺- 工艺名称：喷砂处理- 工艺描述：将待涂装的物体表面进行喷砂处理，以去除污垢和旧涂层，提高涂装附着力- 工艺参数：喷砂压力为5-7bar，喷砂距离为20-30cm，喷砂时间为3-5分钟- 检验要求：表面应平整、无明显瑕疵- 备注：喷砂后需进行清洗和除尘处理2. 底漆涂装工艺- 工艺名称：底漆涂装- 工艺描述：在喷砂处理后，进行底漆的涂装，以增加物体表面的平整度和附着力- 工艺参数：底漆喷涂压力为2-3bar，喷涂距离为20-30cm，喷涂时间为3-5分钟- 检验要求：底漆涂层应均匀、无流挂、无气泡- 备注：底漆涂装后需进行干燥处理，时间为24小时3. 面漆涂装工艺- 工艺名称：面漆涂装- 工艺描述：在底漆干燥后，进行面漆的涂装，以增加物体表面的光泽和保护性- 工艺参数：面漆喷涂压力为2-3bar，喷涂距离为20-30cm，喷涂时间为3-5分钟- 检验要求：面漆涂层应均匀、无流挂、无气泡、无划痕- 备注：面漆涂装后需进行干燥处理，时间为48小时4. 检验和包装工艺- 工艺名称：检验和包装- 工艺描述：对涂装完成的产品进行质量检验和包装，以确保产品符合要求并保护产品的完整性- 工艺参数：检验包括外观检查、尺寸测量、耐腐蚀性测试等- 检验要求：产品应符合相关标准，无明显瑕疵- 备注：产品包装应符合运输和储存要求，避免损坏和污染四、总结涂装车间工艺流程图是指导涂装车间操作流程和工艺参数设置的重要工具。

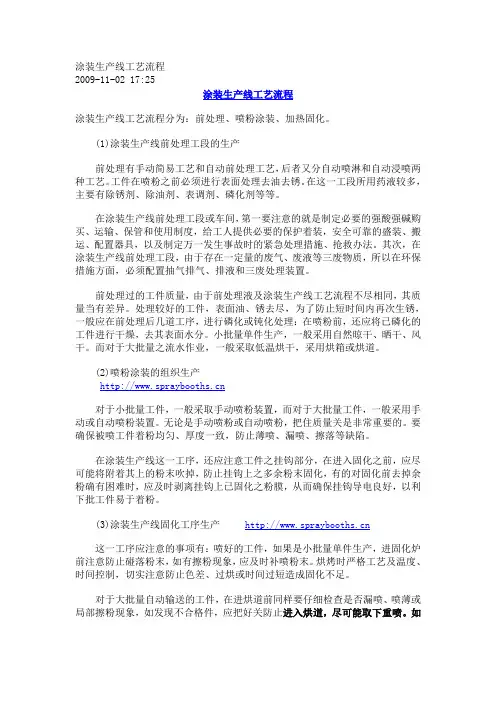

涂装生产线工艺流程2009-11-02 17:25涂装生产线工艺流程涂装生产线工艺流程分为：前处理、喷粉涂装、加热固化。

(1)涂装生产线前处理工段的生产前处理有手动简易工艺和自动前处理工艺，后者又分自动喷淋和自动浸喷两种工艺。

工件在喷粉之前必须进行表面处理去油去锈。

在这一工段所用药液较多，主要有除锈剂、除油剂、表调剂、磷化剂等等。

在涂装生产线前处理工段或车间，第一要注意的就是制定必要的强酸强碱购买、运输、保管和使用制度，给工人提供必要的保护着装，安全可靠的盛装、搬运、配置器具，以及制定万一发生事故时的紧急处理措施、抢救办法。

其次，在涂装生产线前处理工段，由于存在一定量的废气、废液等三废物质，所以在环保措施方面，必须配置抽气排气、排液和三废处理装置。

前处理过的工件质量，由于前处理液及涂装生产线工艺流程不尽相同，其质量当有差异。

处理较好的工件，表面油、锈去尽，为了防止短时间内再次生锈，一般应在前处理后几道工序，进行磷化或钝化处理：在喷粉前，还应将已磷化的工件进行干燥，去其表面水分。

小批量单件生产，一般采用自然晾干、晒干、风干。

而对于大批量之流水作业，一般采取低温烘干，采用烘箱或烘道。

(2)喷粉涂装的组织生产对于小批量工件，一般采取手动喷粉装置，而对于大批量工件，一般采用手动或自动喷粉装置。

无论是手动喷粉或自动喷粉，把住质量关是非常重要的。

要确保被喷工件着粉均匀、厚度一致，防止薄喷、漏喷、擦落等缺陷。

在涂装生产线这一工序，还应注意工件之挂钩部分，在进入固化之前，应尽可能将附着其上的粉末吹掉，防止挂钩上之多余粉末固化，有的对固化前去掉余粉确有困难时，应及时剥离挂钩上已固化之粉膜，从而确保挂钩导电良好，以利下批工件易于着粉。

(3)涂装生产线固化工序生产这一工序应注意的事项有：喷好的工件，如果是小批量单件生产，进固化炉前注意防止碰落粉末，如有擦粉现象，应及时补喷粉末。

烘烤时严格工艺及温度、时间控制，切实注意防止色差、过烘或时间过短造成固化不足。

3.5.3涂装车间
涂装生产线采用第六代水性阴极电泳底漆、中涂和色漆均采用水性漆和内外板机器人全自动喷涂的涂装工艺，清漆采用溶剂型漆。

整线采用连续通过式的流水作业方式，其中前处理电泳采用双摆杆+滑橇输送连续式输送，无钝化、常温快速的磷化处理工艺和阴极电泳底漆选用无铅无重金属的阴极电泳涂料，极大地减少了重金属污染，同时通过逆流循环补水的方式节约水资源的使用。

电泳后水洗采用超滤装置和逆流循环补水系统，保证电泳涂料的回收利用率，减少废水污染。

车身焊缝密封采用手工密封，车身PVC底涂采用机器人自动喷涂。

面涂工艺采用水性中涂和水性色漆工艺，经2层水性底色漆后再喷涂1K罩光清漆，并一起烘干。

车身通过智能滑撬输送机进入喷漆室，经过人工擦净和鸵鸟毛自动擦净后开始喷涂。

金属漆和清漆均采用全自动机器人喷涂车身内外板，其中金属漆和清漆之间设置闪干工艺，闪干温度为80±5℃度，清漆至烘炉的流平段为常温。

电泳和中面漆烘干炉采用IMC输送方式。

烘干废气集中采用RTO高温焚烧净化处理技术，中涂、色漆水性喷涂废气集中60m排气筒排放，溶剂型清漆喷涂废气通过转轮浓缩后高浓度废气到RTO高温焚烧，进行深度净化处理，90%以上的有害物质被清除，实现环保、高效的生产。

喷涂车间工艺流程图一、引言喷涂车间是指用喷涂工艺对产品进行涂装的生产车间。

喷涂工艺流程图是一种图形化的表示方式，用于展示喷涂车间的工艺流程和各个环节之间的关系。

本文将详细介绍喷涂车间的工艺流程图，包括原料准备、表面处理、涂装、烘干和质检等环节。

二、工艺流程图下面是喷涂车间的工艺流程图：1. 原料准备原料准备是喷涂车间的第一步，主要包括涂料、稀释剂、溶剂等原料的准备。

涂料需要按照配方要求进行配制，确保其质量和性能符合要求。

稀释剂和溶剂的选择和使用要符合环保要求，并确保与涂料相容。

2. 表面处理表面处理是为了提高产品的附着力和耐腐蚀性。

主要包括除锈、除油和表面清洁等工序。

除锈可以采用机械除锈、化学除锈或者电解除锈等方法。

除油可以采用溶剂洗涤或者碱洗等方法。

表面清洁可以采用喷砂或者喷丸等方法。

3. 涂装涂装是喷涂车间的核心环节，主要包括底漆喷涂、面漆喷涂和清漆喷涂等工序。

底漆喷涂是为了提高产品的附着力和防腐性，面漆喷涂是为了增加产品的美观性和色采效果，清漆喷涂是为了提高产品的耐候性和耐磨性。

4. 烘干烘干是为了使涂层快速干燥和固化，以便进行下一步的工序。

烘干可以采用自然烘干、热风烘干或者紫外线烘干等方法。

烘干的时间和温度需要根据涂料的类型和厚度进行调节，确保涂层的质量和性能。

5. 质检质检是对涂装产品进行检测和评估，以确保其质量和性能符合要求。

质检包括外观检查、厚度测量、附着力测试和耐腐蚀测试等项目。

质检结果将作为产品出厂前的最后一道关卡，确保产品的合格率和客户满意度。

三、数据分析根据喷涂车间的工艺流程图，我们可以进行一些数据分析，以评估生产效率和质量控制的情况。

1. 喷涂车间的生产能力：根据涂装设备的规格和工作时间，可以计算出喷涂车间的生产能力。

例如，每小时可以喷涂的产品数量和每天的工作时间，从而估算出车间的日产量和月产量。

2. 涂料的使用量：根据涂料的配方和每次喷涂的涂料用量，可以计算出每一个产品的涂料使用量和车间的总涂料消耗量。

涂装车间工艺流程图一、引言涂装车间是制造业中非常重要的一个环节，它涉及到产品的外观质量和保护，对于提升产品的价值和市场竞争力起着至关重要的作用。

本文将详细介绍涂装车间的工艺流程图，包括准备工作、涂装过程和后处理等环节。

二、准备工作1. 原料准备涂装车间的原料主要包括涂料、溶剂、底漆、清漆等。

在工艺流程开始之前，需要对原料进行检查和准备，确保其质量和数量满足生产需求。

2. 表面处理在涂装之前，需要对产品的表面进行处理，以确保涂层的附着力和质量。

表面处理包括除锈、打磨、清洗等工序，可以采用机械方法或化学方法进行处理。

3. 涂装设备准备涂装车间需要配备相应的涂装设备，包括喷枪、喷枪清洗器、烘干设备等。

在工艺流程开始之前，需要对涂装设备进行检查和维护，确保其正常运行。

三、涂装过程1. 底漆涂装底漆是涂装过程中的第一道涂层，它可以提供对基材的保护和附着力。

底漆涂装需要控制好涂料的喷涂厚度和均匀性，以确保涂层的质量。

2. 中间涂装中间涂装是根据产品的要求进行的涂装环节，可以包括多道涂层。

在中间涂装过程中，需要注意涂料的选择和施工技术，以获得所需的外观效果和性能。

3. 清漆涂装清漆涂装是涂装过程中的最后一道涂层，它可以提供涂层的光泽和保护。

清漆涂装需要控制好涂料的喷涂厚度和均匀性，以确保涂层的质量。

四、后处理1. 烘干在涂装完成后，需要对涂层进行烘干，以确保涂层的固化和干燥。

烘干的温度和时间需要根据涂料的种类和厚度进行调整，以获得最佳的烘干效果。

2. 检验涂装完成后，需要对涂层进行检验，以确保其质量和性能符合要求。

检验可以包括外观检查、附着力测试、耐腐蚀性测试等，可以采用目视检查、仪器测试等方法进行。

3. 包装和出货经过检验合格的产品需要进行包装和出货准备。

包装可以采用适当的包装材料和方法，以保护涂层的完整性和产品的安全性。

五、总结涂装车间工艺流程图是指导涂装生产的重要工具，它可以帮助组织和管理涂装车间的生产活动，提高涂装质量和效率。

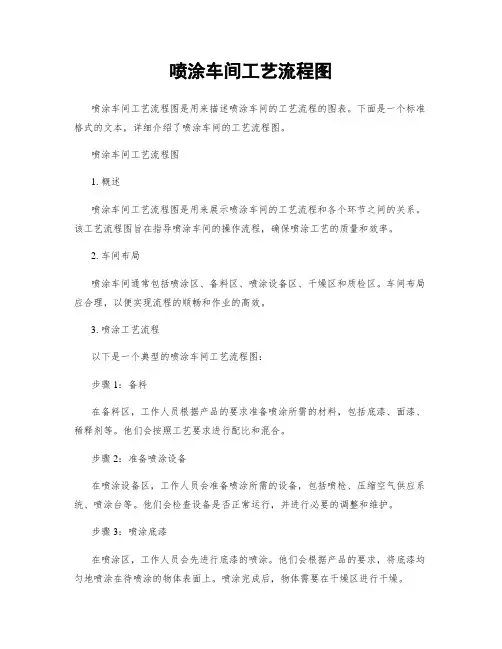

喷涂车间工艺流程图喷涂车间工艺流程图是用来描述喷涂车间的工艺流程的图表。

下面是一个标准格式的文本，详细介绍了喷涂车间的工艺流程图。

喷涂车间工艺流程图1. 概述喷涂车间工艺流程图是用来展示喷涂车间的工艺流程和各个环节之间的关系。

该工艺流程图旨在指导喷涂车间的操作流程，确保喷涂工艺的质量和效率。

2. 车间布局喷涂车间通常包括喷涂区、备料区、喷涂设备区、干燥区和质检区。

车间布局应合理，以便实现流程的顺畅和作业的高效。

3. 喷涂工艺流程以下是一个典型的喷涂车间工艺流程图：步骤1：备料在备料区，工作人员根据产品的要求准备喷涂所需的材料，包括底漆、面漆、稀释剂等。

他们会按照工艺要求进行配比和混合。

步骤2：准备喷涂设备在喷涂设备区，工作人员会准备喷涂所需的设备，包括喷枪、压缩空气供应系统、喷涂台等。

他们会检查设备是否正常运行，并进行必要的调整和维护。

步骤3：喷涂底漆在喷涂区，工作人员会先进行底漆的喷涂。

他们会根据产品的要求，将底漆均匀地喷涂在待喷涂的物体表面上。

喷涂完成后，物体需要在干燥区进行干燥。

步骤4：喷涂面漆在底漆干燥后，工作人员会进行面漆的喷涂。

他们会根据产品的要求，将面漆均匀地喷涂在物体表面上。

喷涂完成后，物体需要在干燥区进行干燥。

步骤5：干燥在干燥区，工作人员会将喷涂完成的物体放置在专用的干燥室中，以确保涂层的干燥和固化。

干燥时间根据涂层的类型和厚度而定。

步骤6：质检在质检区，工作人员会对喷涂完成的物体进行质量检查。

他们会检查涂层的附着力、颜色、光泽度等指标，以确保涂层的质量符合要求。

4. 数据统计和分析为了监控和改进喷涂车间的工艺流程，需要进行数据统计和分析。

可以记录喷涂的物体数量、涂层厚度、涂层质量等数据，并进行统计和分析，以发现问题和改进工艺。

5. 安全注意事项在喷涂车间操作时，需要注意以下安全事项：- 确保喷涂区域通风良好，避免有害气体的积聚。

- 使用个人防护装备，如防护眼镜、口罩、手套等，以保护工作人员的安全。

涂装车间工艺流程涂装车间工艺流程是指汽车生产过程中涂装工序的具体操作步骤和流程安排。

下面将从车身准备、涂装前处理、涂装、烘干和后处理五个方面介绍涂装车间的工艺流程。

首先是车身准备。

在涂装车间车身到达后，首先需要检查车身是否存在损坏或者擦伤等问题，如果有需要进行修复。

然后对车身进行清洁，除去表面的污垢和油脂等物质。

接下来是车身的打磨工序，包括粗磨、中磨和细磨等，以获得光滑的表面。

接下来是涂装前处理。

首先进行上底漆工序，将底漆喷涂在车身上，以保护车身并增加附着力。

然后进行上中涂工序，使用上中涂机将颜料均匀地喷涂在车身表面，使车身具有良好的色彩。

然后是涂装工序。

在涂装车间中，使用喷漆机将油漆均匀地喷涂在车身表面。

首先进行底漆喷涂，然后是面漆喷涂，以获得美观的外观。

在喷涂过程中需要精确控制油漆的厚度和喷涂的速度，以确保涂层质量。

接下来是烘干工序。

喷涂完后，车身需要进入烘干室进行烘干，以加快油漆的干燥速度。

烘干室内采用专用的烘干设备，通过控制温度和通风等参数，使油漆快速干燥，并确保涂层的质量。

最后是后处理工序。

在完成涂装工序后，需要对车身进行质量检查，并进行喷漆后拆装、镶贴和整形等工作。

同时，还需要对车身进行上光、打磨等处理，使涂层更加光滑、均匀，以获得理想的涂装效果。

总结一下，涂装车间工艺流程是一个严密的流程，包括车身准备、涂装前处理、涂装、烘干和后处理等环节。

在每个环节中，都需要严格控制工艺参数和质量要求，以确保最终涂装效果的质量和稳定性。

同时还需要对设备进行维护和保养，以提高工作效率和生产质量。

这样的工艺流程能够使涂装车间的生产工作更加规范、高效。

涂装车间工艺流程图一、引言涂装车间工艺流程图是描述涂装车间生产过程中涉及的各个工艺环节和流程的图示。

通过绘制工艺流程图，可以清晰地展示涂装车间的生产流程，匡助工作人员理解工艺流程，提高工作效率和产品质量。

本文将详细介绍涂装车间工艺流程图的标准格式和内容要求。

二、标准格式涂装车间工艺流程图的标准格式包括以下几个部份：1. 标题：位于图的上方中央位置，用粗体字显示，清晰明确地描述涂装车间的工艺流程。

2. 图例：位于图的右上角，用于解释图中使用的符号和颜色，使读者能够理解图中的各个元素的含义。

3. 流程框：用矩形表示，每一个流程框内写明相应的工艺步骤或者操作，按照流程的先后顺序罗列。

每一个流程框的上方写明流程编号，用于标识流程的顺序。

4. 连接线：用箭头表示流程的先后顺序和流向，箭头指向下一个流程框。

连接线应清晰、直观地展示工艺的流程。

5. 决策框：用菱形表示，用于标识需要做出决策的环节。

决策框内写明相应的决策条件和结果。

6. 输入/输出框：用椭圆形表示，用于标识每一个流程框的输入和输出。

输入框内写明所需的原材料或者信息，输出框内写明每一个工艺步骤的产出物或者结果。

7. 注释框：用于补充说明或者注解，位于图的适当位置，以便读者更好地理解工艺流程。

三、内容要求涂装车间工艺流程图的内容要求包括以下几个方面：1. 工艺步骤：清晰地描述涂装车间的工艺流程，包括原材料准备、涂装操作、干燥处理等各个环节。

每一个工艺步骤应按照先后顺序罗列，并标明编号。

2. 输入和输出：明确标识每一个工艺步骤的输入和输出。

输入包括原材料、涂料、工具等，输出包括成品、废料、产出物等。

3. 决策条件：标识需要做出决策的环节，并明确写明决策条件和结果。

例如，是否进行底漆处理、是否进行二次涂装等。

4. 时间和顺序：标明每一个工艺步骤的所需时间和先后顺序。

可以使用时间轴或者箭头表示工艺的流向和时间顺序。

5. 质量控制：标明每一个工艺步骤的质量控制点，包括检测、测试和调整等环节。

涂装车间工艺流程图一、概述涂装车间是指用于对汽车、机械设备等产品进行喷涂、涂装处理的生产工作区域。

涂装车间工艺流程图是为了规范涂装车间的操作流程，提高生产效率和产品质量而设计的。

本文将详细介绍涂装车间的工艺流程图及相关内容。

二、涂装车间工艺流程图的编制1. 工艺流程图的目的涂装车间工艺流程图的目的是为了将整个涂装生产过程进行系统化的规划和管理，确保每一个环节的顺利进行，确保产品质量的稳定和一致性。

2. 工艺流程图的内容涂装车间工艺流程图应包括以下内容：(1) 原料准备：包括原材料的采购、检验、储存等环节。

(2) 表面处理：包括除锈、除油、喷砂等环节。

(3) 喷涂工艺：包括底漆喷涂、面漆喷涂等环节。

(4) 烘干处理：包括烘干室的温度、时间等参数的设定。

(5) 质量检验：包括对涂装产品进行外观检查、厚度测量等环节。

(6) 包装出库：包括对涂装产品的包装和出库操作。

3. 工艺流程图的绘制涂装车间工艺流程图通常采用流程图的形式进行绘制。

流程图应具备以下特点：(1) 清晰明了：每一个环节的操作步骤应简明扼要，不容易产生歧义。

(2) 逻辑严密：各个环节之间的关系要合理，确保流程的顺畅进行。

(3) 可操作性强：工艺流程图应具备可操作性，能够指导操作人员进行正确的操作。

三、涂装车间工艺流程图的应用1. 生产管理涂装车间工艺流程图是生产管理的重要工具，通过对工艺流程图的制定和执行，能够提高生产效率，降低生产成本，提高产品质量。

2. 人员培训涂装车间工艺流程图也是对新员工进行培训的重要参考资料。

新员工可以通过学习工艺流程图，了解涂装车间的工艺流程和操作规范，提高工作技能。

3. 故障排除当涂装车间浮现故障或者质量问题时，可以通过工艺流程图进行故障排除。

通过对每一个环节的操作步骤进行检查，找出可能存在的问题，并进行相应的处理和改进。

四、涂装车间工艺流程图的优化为了进一步提高涂装车间的生产效率和质量，可以对工艺流程图进行优化。

U V涂装生产工艺流程(总1页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
UV涂装生产工艺流程
利用自动喷涂、低温快速固化、高速运行的生产流水线操作形式，UV涂装工艺属于小规模大批量自动化生产工艺形式，生产出的漆膜干燥快、光泽高、鲜映度好，固色性能佳的聚氨脂PU涂料，大批量生产仍然具有鲜艳外观，手感佳的产品。

UV涂装生产工艺流程如下:
1. 上料
操作人员在工作台面的上料区手工将工件套在夹具上,由输送传动链依次通过生产线的各个功能部件。

2. 静电除尘
因塑料表面电荷积累和空气灰尘存在带电粒子，塑料表面会吸附大量尘埃，使用静电除尘器在工作表面形成高压负离子电场并用高压空气流吹工件表面，能够有效清除表面电荷和尘埃。

3. 底涂
经过火焰处理的基材通过输送传动链进入喷房,喷房内的喷枪向其喷射涂料.同时基材受强制回转系统的控制而产生自转,使基材表面获得均匀的涂层.
4. 快速低温烘烤
底涂喷完后,基材即进入烘道调温至60—70℃，烘烤1—2分钟，溶剂挥发达到90%，涂料树脂产生交联反应，漆膜硬化。

5. 面漆
底涂经快速低温烘烤后，漆膜硬化,此时基材进入面漆喷房对其喷涂面漆。

喷涂的方式与底涂相同。

6. 面漆烘烤
面漆烘烤相应要求烘烤时间延长至3分钟，使漆膜有一个流平过程，而且烘道温度要均匀，使溶剂均匀挥发。

7. 冷却下线
由于面涂层烘烤时间较长，表面有一定温度，漆膜表面过软，因此设立冷却段，采用大流量通风，带走表面温度，使漆膜层尽快冷却硬化，便于下线包装。

冷却后的产品由输送链送至下料区,包装下线。

2。

涂装生产线工艺流程
《涂装生产线工艺流程》
涂装生产线是制造业中常见的一种生产工艺，涵盖了多种工艺和技术的应用，其工艺流程通常包括以下几个步骤：
1. 表面处理：在涂装生产线工艺中，首先需要对待涂装产品的表面进行处理，以确保涂层的附着性和耐蚀性。

表面处理的方法包括清洗、除油、磷化、喷砂等。

2. 底漆涂装：在进行底漆涂装之前，需要先将产品进行预处理，包括清洗、干燥等工序。

底漆的涂装工艺包括喷涂、浸涂、滚涂等方法，以确保底漆的均匀涂布和良好的附着性。

3. 烘干：底漆涂装完成后，产品需要进行烘干，以确保底漆的固化和干燥。

烘干的方法包括通风烘干、热风循环烘干、红外线烘干等。

4. 面漆涂装：面漆的涂装工艺与底漆相似，同样需要进行预处理和涂装工艺，以确保面漆的均匀涂布和耐候性。

5. 确定：面漆涂装完成后，产品需要进行再次烘干和固化，以确保涂层的质量和外观。

以上就是涂装生产线工艺流程的一般步骤，涂装生产线工艺流程的精确细节取决于具体的产品类型和涂装要求。

涂装生产线
在制造业中发挥着重要作用，通过精细的工艺流程和先进的技术装备，可以生产出高质量的涂装产品，满足市场需求。

喷涂车间工艺流程图喷涂车间是一个重要的生产环节，用于对产品进行喷涂涂层的施工。

为了确保喷涂工艺的高效和质量，需要制定一份详细的工艺流程图。

以下是喷涂车间工艺流程图的标准格式，详细描述了从准备工作到喷涂完成的全过程。

1. 准备工作：1.1 确定喷涂车间的工作区域，并进行必要的清洁和整理。

1.2 检查喷涂设备和工具的完好性，并进行必要的维护和保养。

1.3 准备喷涂所需的涂料、溶剂、稀释剂等材料，并进行必要的配制。

2. 表面处理：2.1 对待喷涂的产品进行表面处理，包括去除油污、锈蚀和其他杂质。

2.2 使用适当的工具（如砂纸、喷砂机等）进行磨光和打磨，以提高涂层的附着力。

3. 涂料准备：3.1 按照产品要求选择适当的涂料种类和颜色。

3.2 根据涂料的配方，进行必要的搅拌和稀释，以确保涂料的质量和流动性。

4. 喷涂操作：4.1 将产品放置在喷涂设备的工作台上，并进行必要的固定和保护。

4.2 使用喷涂枪或喷涂机对产品进行涂覆，确保涂层均匀、平滑且无滴漏。

4.3 根据涂料的要求，进行必要的涂层厚度和涂覆次数的控制。

5. 干燥和固化：5.1 将喷涂完成的产品放置在干燥室或烘箱中，以确保涂层能够充分干燥和固化。

5.2 控制干燥温度和时间，以确保涂层的质量和耐久性。

6. 检验和质量控制：6.1 对喷涂完成的产品进行目视检查，确保涂层的质量和外观符合要求。

6.2 进行必要的检测和测试，如附着力测试、耐腐蚀性测试等，以确保涂层的性能达到标准要求。

7. 包装和存储：7.1 对通过检验的产品进行包装和标识，确保产品的完整性和安全性。

7.2 将包装好的产品进行妥善存储，以防止涂层受到损坏或污染。

以上是喷涂车间工艺流程图的标准格式，详细描述了从准备工作到喷涂完成的全过程。

通过遵循这个流程图，可以确保喷涂工艺的高效和质量，提高产品的外观和性能。

同时，定期对工艺流程进行评估和改进，可以进一步提升喷涂车间的生产效率和质量水平。

涂装车间工艺流程图引言概述：涂装车间工艺流程图是指在涂装车间进行物体涂装时所遵循的工艺流程的图示。

这个流程图可以匡助涂装车间的工作人员了解每一个步骤的顺序和要求，从而提高工作效率和涂装质量。

本文将详细介绍涂装车间工艺流程图的四个部份，包括准备工作、涂装准备、涂装过程和涂装后处理。

一、准备工作：1.1 确定涂装对象：在进行涂装工作之前，首先需要明确涂装的对象是什么。

这可以是各种不同类型的物体，例如汽车、家具或者机械设备。

根据涂装对象的不同，涂装车间需要准备不同的设备和材料。

1.2 清洁和准备涂装区域：在进行涂装之前，涂装区域必须经过彻底的清洁和准备。

这包括清除灰尘、油污和其他杂质，确保涂装区域的干净和平整。

此外，还需要确保涂装区域具备良好的通风条件，以便排除涂装过程中产生的有害气体。

1.3 准备涂装设备和材料：涂装车间需要准备各种涂装设备和材料，包括喷枪、喷涂设备、涂料和溶剂等。

这些设备和材料必须经过检查和维护，以确保其正常运行和使用。

二、涂装准备：2.1 表面处理：在进行涂装之前，需要对涂装对象的表面进行处理，以确保涂料能够附着并形成均匀的涂层。

表面处理的方法包括打磨、清洗、除锈和涂底等。

这些步骤可以提高涂装的附着力和耐久性。

2.2 涂料准备：在涂装之前，需要准备涂料。

这包括选择合适的涂料类型、颜色和配方，并按照要求进行搅拌和稀释。

涂料的准备必须严格按照规定的比例和方法进行，以确保涂装质量和一致性。

2.3 遮盖和掩蔽：在进行涂装之前，需要对涂装对象进行遮盖和掩蔽，以保护不需要涂装的部份。

这可以通过使用遮盖帆布、胶带和遮光纸等材料来实现。

遮盖和掩蔽的目的是防止涂料溅到不应涂装的区域，保持涂装的精确度和整洁度。

三、涂装过程：3.1 应用底漆：在涂装过程中，首先需要应用底漆。

底漆可以提供良好的附着力和保护性，同时也可以填平表面缺陷和提高涂料的均匀性。

底漆的涂装需要掌握合适的喷涂技术和涂布厚度，以确保涂层的质量和性能。

喷涂车间工艺流程图喷涂车间是一个重要的制造工艺环节，用于给产品表面涂上各种颜色和涂层，以增加产品的美观度和保护性能。

下面是一个标准的喷涂车间工艺流程图，详细描述了从准备工作到涂装完成的整个过程。

1. 准备工作1.1 检查工作区域：确保工作区域干净整洁，没有杂物和灰尘，以确保涂装质量。

1.2 准备涂装设备：检查喷枪、喷嘴和压缩空气系统等设备，确保其正常工作。

1.3 准备涂料和溶剂：根据产品要求，选择适当的涂料和溶剂，并按照配方准确称量混合。

2. 表面处理2.1 清洁表面：使用适当的清洁剂和工具清洁产品表面，去除油污、灰尘和其他杂质。

2.2 砂光处理：对于需要增加附着力的表面，进行砂光处理，以去除表面的氧化层和粗糙度。

2.3 去除旧涂层：如果产品上有旧涂层，使用适当的方法去除，如机械剥离或化学剥离。

3. 底漆涂装3.1 混合底漆：按照配方准确称量混合底漆，并进行必要的稀释。

3.2 喷涂底漆：使用喷枪将底漆均匀地涂在产品表面上，确保涂层的厚度和均匀度。

3.3 干燥底漆：将涂有底漆的产品放置在适当的干燥室中，以确保底漆干燥和固化。

4. 中间涂装4.1 混合中间涂料：根据产品要求，准确称量混合中间涂料，并进行必要的稀释。

4.2 喷涂中间涂料：使用喷枪将中间涂料均匀地涂在产品表面上，确保涂层的厚度和均匀度。

4.3 干燥中间涂料：将涂有中间涂料的产品放置在适当的干燥室中，以确保中间涂料干燥和固化。

5. 面漆涂装5.1 混合面漆：按照配方准确称量混合面漆，并进行必要的稀释。

5.2 喷涂面漆：使用喷枪将面漆均匀地涂在产品表面上，确保涂层的厚度和均匀度。

5.3 干燥面漆：将涂有面漆的产品放置在适当的干燥室中，以确保面漆干燥和固化。

6. 检验和修复6.1 检验涂层：对涂装完成的产品进行检验，检查涂层的质量和外观是否符合要求。

6.2 修复涂层：如有涂层缺陷或不合格之处，进行修复，如砂光、重新喷涂等。

7. 包装和出货7.1 包装产品：对涂装完成的产品进行适当的包装，以保护涂层不受损。

资料】涂装生产流水线的工艺流程一、涂装线是指: 经过下面一系列的操作过程进行生产的生产线二、具体操作过程如下: 1、投入产品：把被涂物放到插件上开始工作2、静电除尘：把注塑时带来的油质，灰尘除掉3、预热：为了更好的上色给被涂物一点温度 4 、底漆喷涂：把塑料本身的颜色覆盖，为生产要求颜色先底色喷涂 5 、烘干：通过隧道里的IR 区的温度，进行半干状态，为下一道喷涂作准备6、表面喷涂：喷要求上色的颜色7、溜平干燥：通过隧道进行溜平，烘干8、UV 喷涂固化：和UV 涂料搭配利用UV365nm 光线中涂料要求的照色量(800~1200mj )进行瞬间固化9 、出货并检查包装涂装生产线工艺流程分为：前处理、喷粉涂装、加热固化。

涂装生产线前处理工段的生产前处理有手动简易工艺和自动前处理工艺，后者又分自动喷淋和自动浸喷两种工艺。

工件在喷粉之前必须进行表面处理去油去锈。

在这一工段所用药液较多，主要有除锈剂、除油剂、表调剂、磷化剂等等。

在涂装生产线前处理工段或车间，第一要注意的就是制定必要的强酸强碱购买、运输、保管和使用制度，给工人提供必要的保护着装，安全可靠的盛装、搬运、配置器具，以及制定万一发生事故时的紧急处理措施、抢救办法。

其次，在涂装生产线前处理工段，由于存在一定量的废气、废液等三废物质，所以在环保措施方面，必须配置抽气排气、排液和三废处理装置。

前处理过的工件质量，由于前处理液及涂装生产线工艺流程不尽相同，其质量当有差异。

处理较好的工件，表面油、锈去尽，为了防止短时间内再次生锈，一般应在前处理后几道工序，进行磷化或钝化处理：在喷粉前，还应将已磷化的工件进行干燥，去其表面水分。

小批量单件生产，一般采用自然晾干、晒干、风干。

而对于大批量之流水作业，一般采取低温烘干，采用烘箱或烘道。

喷粉涂装的组织生产对于小批量工件，一般采取手动喷粉装置，而对于大批量工件，一般采用手动或自动喷粉装置。

无论是手动喷粉或自动喷粉，把住质量关是非常重要的。

涂装车间工艺流程图引言概述：涂装车间工艺流程图是指在涂装车间进行涂装作业时所遵循的一系列工艺步骤的图示表示。

它能够清晰地展示涂装车间的工作流程，帮助工作人员了解工艺步骤的顺序和要求，提高工作效率和质量。

本文将详细阐述涂装车间工艺流程图的五个大点，每个大点包含3-5个小点的详细阐述，并在总结部分对涂装车间工艺流程图的重要性进行概括。

正文内容：1. 前期准备阶段1.1 确定涂装需求：根据客户要求和产品特性，确定涂装的颜色、种类和质量要求。

1.2 准备涂装材料：选择适合的涂料、溶剂和涂装工具，并进行检查和准备。

1.3 准备涂装设备：检查和维护喷涂枪、喷涂室、烘干设备等涂装设备，确保其正常运行。

1.4 准备涂装表面：清洁和处理产品表面，去除油污、锈蚀和其他污染物。

2. 涂装操作阶段2.1 喷涂底漆：根据产品特性和涂装要求，选择适合的底漆进行喷涂，确保底漆的附着力和平整度。

2.2 喷涂面漆：根据底漆的干燥程度和涂装要求，选择适合的面漆进行喷涂，确保涂层的光泽度和颜色一致。

2.3 进行干燥：根据涂料的干燥要求，采用适当的烘干设备进行干燥处理，确保涂层的质量和耐久性。

2.4 进行涂装检查：对涂装后的产品进行检查，确保涂层的质量和外观符合要求。

2.5 进行涂装修复：如发现涂层存在缺陷或不符合要求，及时进行修复和改善。

3. 后期处理阶段3.1 清洗和保养设备：清洗和保养喷涂枪、喷涂室、烘干设备等涂装设备，确保其长期正常运行。

3.2 清理涂装区域：清理涂装区域，包括废涂料、废溶剂和其他污染物，确保涂装环境的整洁和安全。

3.3 档案管理：建立涂装作业的档案管理系统，记录涂装的产品信息、涂料使用情况和质量检查结果，便于追溯和分析。

4. 安全措施4.1 佩戴个人防护装备：工作人员在涂装车间工作时，应佩戴适当的个人防护装备，如手套、护目镜和防护服。

4.2 做好通风换气：涂装车间应具备良好的通风换气系统，确保室内空气质量，减少涂料挥发物的浓度。
