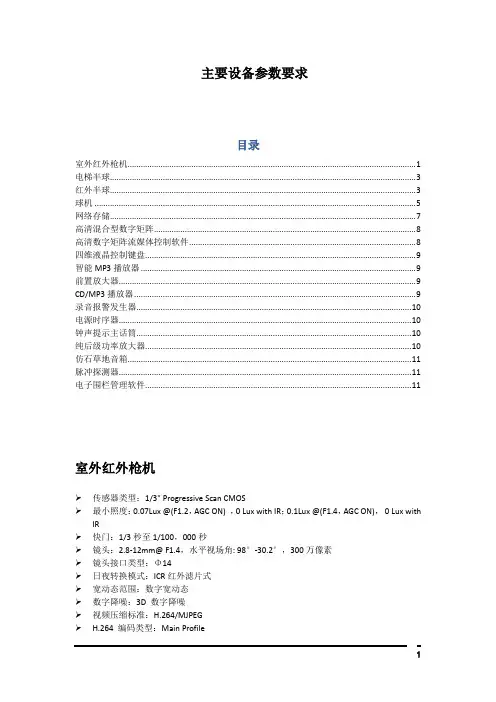

主要设备参数要求目录室外红外枪机 (1)电梯半球 (3)红外半球 (3)球机 (5)网络存储 (7)高清混合型数字矩阵 (8)高清数字矩阵流媒体控制软件 (8)四维液晶控制键盘 (9)智能MP3播放器 (9)前置放大器 (9)CD/MP3播放器 (9)录音报警发生器 (10)电源时序器 (10)钟声提示主话筒 (10)纯后级功率放大器 (10)仿石草地音箱 (11)脉冲探测器 (11)电子围栏管理软件 (11)室外红外枪机传感器类型：1/3" Progressive Scan CMOS最小照度：0.07Lux @(F1.2，AGC ON) ，0 Lux with IR；0.1Lux @(F1.4，AGC ON)，0 Lux with IR快门：1/3秒至1/100，000秒镜头：2.8-12mm@ F1.4，水平视场角: 98°-30.2°，300万像素镜头接口类型：Φ14日夜转换模式：ICR红外滤片式宽动态范围：数字宽动态数字降噪：3D 数字降噪视频压缩标准：H.264/MJPEGH.264 编码类型：Main Profile压缩输出码率：32 Kbps~12Mbps音频压缩标准：G.711/G.726/MP2L2音频压缩码率：64Kbps(G.711) / 16Kbps(G.726) / 32-128Kbps(MP2L2)图像：最大图像尺寸2048×1536帧率：50Hz: 20fps (2048 ×1536)，25fps (1920 ×1080)，25fps (1280 ×720)；60Hz: 20fps (2048 ×1536)，30fps (1920 ×1080)，30fps (1280 ×720)图像设置:走廊模式，饱和度，亮度，对比度，锐度通过客户端或者浏览器可调背光补偿:支持，可选择区域存储功能:支持Micro SD/SDHC/SDXC卡(64G)断网本地存储，NAS(NFS，SMB/CIFS均支持) 接口协议:ONVIF，PSIA，CGI，ISAPI，GB28181智能报警:移动侦测，动态分析，遮挡报警，网线断，IP地址冲突，存储器满，存储器错智能报警:越界侦测，区域入侵侦测支持协议:TCP/IP，ICMP，HTTP，HTTPS，FTP，DHCP，DNS，DDNS，RTP，RTSP，RTCP，PPPoE，NTP，UPnP，SMTP，SNMP，IGMP，802.1X，QoS，IPv6，Bonjour通用功能:一键恢复，防闪烁，镜像，双码流，心跳，密码保护，视频遮盖，水印技术 接口:1个RJ45 10M / 100M 自适应以太网口一般规范:工作温度和湿度-30℃~60℃，湿度小于95%(无凝结)电源供应:DC12V±10% / PoE（802.3af）功耗:5.5W MAX(当ICR切换时7.5W)防护等级:IP66红外照射距离:20-30米最高分辨率可达3M(2048×1536) @ 20 fps，并可输出Full HD 1080p实时图像采用ROI、SVC等视频压缩技术，压缩比高，且处理非常灵活，超低码率码流平滑设置，适应不同场景下对图像质量、流畅性的不同要求支持GBK字库，支持更多汉字及生僻字叠加支持OSD颜色自选支持Micro SD/SDHC/SDXC卡(64G)本地存储采用高效红外灯，使用寿命长，照射距离可达20-30米支持smart IR，防止夜间红外过曝ICR红外滤片式自动切换，实现真正的日夜监控支持日夜两套参数独立配置支持PoE供电功能支持3D数字降噪，支持数字宽动态支持双码流，支持手机监控支持走廊模式，背光补偿，自动电子快门功能，适应不同监控环境功能齐全:心跳，镜像，一键恢复等支持智能报警：越界侦测，区域入侵侦测支持智能后检索，配合NVR支持事件的二次检索分析支持GB28181接入，支持EHOME平台接入，支持EZVIZ平台接入支持NAS、Email、FTP、NTP服务器测试支持HTTPS，SSH等安全认证，支持创建证书web支持basic和digest认证支持用户登录锁定机制，及密码复杂度提示符合IP66级防尘防水设计，可靠性高电梯半球传感器类型：1/2.8" Progressive Scan CMOS最小照度：0.01Lux @(F1.2，AGC ON)快门：1/3秒至1/100，000秒镜头：4mm，水平视场角:79°(2.8mm，6mm可选)200万像素镜头接口类型：M12调整角度：水平-15~15°，垂直0~90°，旋转-15~15°日夜转换模式：电子彩转黑宽动态范围数字宽动态数字降噪：3D 数字降噪视频压缩标准：H.264/MJPEGH.264 编码类型：BaseLine Profile / Main Profile / High Profile压缩输出码率：32 Kbps~8Mbps最大图像尺寸：1920 ×1080帧率：50Hz: 25fps (1920 ×1080，1280 ×960，1280 ×720)60Hz: 30fps (1920 × 1080，1280 × 960，1280 × 720)图像设置：走廊模式，亮度，对比度，饱和度，锐度等通过客户端或者浏览器可调走廊模式：支持(须垂直墙壁安装)背光补偿：支持，可选择区域感兴趣区域：ROI支持双码流分别设置1个固定区域存储功能：支持Micro SD/SDHC/SDXC卡(64G)断网本地存储，NAS(NFS，SMB/CIFS均支持)智能报警：移动侦测，动态分析，遮挡报警，网线断，IP地址冲突，存储器满，存储器错智能报警：越界侦测，区域入侵侦测支持协议：TCP/IP，ICMP，HTTP，HTTPS，FTP，DHCP，DNS，DDNS，RTP，RTSP，RTCP， PPPoE，NTP，UPnP，SMTP，SNMP，IGMP，802.1X，QoS，IPv6，Bonjour通用功能：防闪烁，双码流，心跳，镜像，密码保护，视频遮盖，水印技术通讯接口：1 个RJ45 10M / 100M 以太网自适应口工作温度和湿度：-30℃~60℃，湿度小于95%(无凝结)电源供应：DC12V±10% / PoE（802.3af）功耗：4W MAX防暴等级：IEC60068-2-75测试，Eh，50J；EN50102，IK10防护等级：IP66红外半球传感器类型：1/3" Progressive Scan CMOS最小照度：0.07Lux @(F1.2，AGC ON) ，0 Lux with IR0.1Lux @(F1.4，AGC ON)，0 Lux with IR快门：1/3秒至1/100，000秒镜头：300万1/3”CMOS ICR日夜型，2.8-12mm @ F1.4 ，水平视场角: 98°-30.2°，镜头接口类型：Φ14调整角度：水平:0°~355°，垂直:0°~75°，旋转0°~355°日夜转换模式：ICR红外滤片式宽动态范围：数字宽动态数字降噪：3D 数字降噪视频压缩标准：H.264/MJPEGH.264 编码类型：Main Profile压缩输出码率：32 Kbps~12Mbps音频压缩标准：G.711/G.726/MP2L2音频压缩码率：64Kbps(G.711) / 16Kbps(G.726) / 32-128Kbps(MP2L2)最大图像尺寸：2048×1536帧率：50Hz: 20fps (2048 ×1536)，25fps (1920 ×1080)，25fps (1280 ×720)60Hz: 20fps (2048 ×1536)，30fps (1920 ×1080)，30fps (1280 ×720)图像设置：走廊模式，饱和度，亮度，对比度，锐度通过客户端或者浏览器可调背光补偿：支持，可选择区域感兴趣区域：ROI支持双码流分别设置1个固定区域存储功能：支持Micro SD/SDHC/SDXC卡(64G)断网本地存储，NAS(NFS，SMB/CIFS均支持) 接口协议：ONVIF，PSIA，CGI，ISAPI，GB28181智能报警：移动侦测，动态分析，遮挡报警，网线断，IP地址冲突，存储器满，存储器错智能报警：越界侦测，区域入侵侦测支持协议：TCP/IP，ICMP，HTTP，HTTPS，FTP，DHCP，DNS，DDNS，RTP，RTSP，RTCP， PPPoE，NTP，UPnP，SMTP，SNMP，IGMP，802.1X，QoS，IPv6，Bonjour通用功能：一键恢复，防闪烁，双码流，心跳，镜像，密码保护，视频遮盖，水印技术通讯接口：1个RJ45 10M / 100M 自适应以太网口工作温度和湿度：-30℃~60℃，湿度小于95%(无凝结)电源供应：DC12V±10% / PoE（802.3af）功耗：5.5W MAX防暴等级：IEC60068-2-75测试，Eh，50J；EN50102，IK10防护等级：IP66红外照射距离：20-30米最高分辨率可达3M(2048×1536) @ 20 fps，并可输出Full HD 1080p实时图像采用ROI、SVC等视频压缩技术，压缩比高，且处理非常灵活，超低码率码流平滑设置，适应不同场景下对图像质量、流畅性的不同要求支持GBK字库，支持更多汉字及生僻字叠加支持OSD颜色自选支持Micro SD/SDHC/SDXC卡(64G)本地存储采用高效红外灯，使用寿命长，照射距离可达20-30米支持smart IR，防止夜间红外过曝ICR红外滤片式自动切换，实现真正的日夜监控支持日夜两套参数独立配置支持PoE供电功能支持3D数字降噪，支持数字宽动态支持双码流，支持手机监控支持走廊模式，背光补偿，自动电子快门功能，适应不同监控环境功能齐全:心跳，镜像，一键恢复等支持智能报警：越界侦测，区域入侵侦测支持智能后检索，配合NVR支持事件的二次检索分析支持GB28181接入，支持EHOME平台接入，支持EZVIZ平台接入支持NAS、Email、FTP、NTP服务器测试支持HTTPS，SSH等安全认证，支持创建证书web支持basic和digest认证支持用户登录锁定机制，及密码复杂度提示符合IP66级防尘防水设计，可靠性高防暴:IEC 60068-2-75测试，Eh，50J;EN 50102，IK10具有三轴调节功能，方便工程安装球机图像传感器：1/2.8"Progressive Scan CMOS有效像素：223万像素最低照度：彩色：0.02Lux @ (F1.6，AGC ON)黑白：0.002Lux @(F1.6，AGC ON)0 Lux with IR白平衡：自动/ 手动/ 自动跟踪白平衡/室外/室内/日光灯白平衡/钠灯白平衡增益控制：自动/ 手动3D降噪：支持信噪比：≥55dB背光补偿：支持宽动态：支持区域曝光：支持区域聚焦：支持电子快门：50Hz: 1/1-1/30，000s60Hz: 1/1-1/30，000s日夜模式：自动ICR 彩转黑数字变倍：16倍隐私遮蔽：最多24块多边形区域；支持多种颜色、马赛克可选聚焦模式：自动/ 半自动/ 手动焦距：4.7mm - 94mm，20 倍光学变倍速度：大约2.7秒(光学，广角-望远)水平视角：58.3-3.2度(广角-望远)近摄距：10-1500mm(广角-望远)光圈数：F1.6-F3.5Smart跟踪：手动跟踪、全景跟踪、事件跟踪；支持多场景巡航跟踪Smart侦测：人脸侦测、区域入侵侦测、越界侦测、进入区域侦测、离开区域侦测、徘徊侦测、人员聚集侦测、快速移动侦测、停车侦测、物品遗留侦测、物品拿取侦测、音频异常侦测、移动侦测、视频遮挡侦测Smart车辆检测：支持车牌捕获及检索、多场景巡航检测、云存储服务功能Smart录像：断网续传、智能后检索Smart图像增强：透雾、强光抑制、电子防抖、Smart IRSmart编码：低码率、ROI、SVCSmart报警：网线断、IP地址冲突、存储器满、存储器错、非法访问水平范围：360°连续旋转水平速度：水平键控速度：0.1°-160°/s，速度可设水平预置点速度：240°/s垂直范围：-2°-90°(-10°-90°可选，自动翻转)垂直速度：垂直键控速度：0.1°-120°/s，速度可设垂直预置点速度：200°/s比例变倍：支持预置点个数：300个巡航扫描：8条，每条可添加32个预置点花样扫描：4条，每条路径记录时间大于10分钟断电记忆：支持守望功能：预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描 方位角信息显示：开/ 关预置点视频冻结：支持定时任务：预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描/球机重启/球机校验/辅助输出红外照射距离：180米红外控制：红外灯亮度和角度根据场景智能调整最大图像尺寸：1920×1080主码流分辨率及帧率：50Hz:25fps(1920×1080)、25fps(1280×960)、25fps(1280×720) 60Hz:30fps(1920×1080)、30fps(1280×960)、30fps(1280×720)子码流分辨率及帧率：50Hz:25fps(704×576)、25fps(352×288)、25fps(176×144)60Hz:30fps(704×480)、30fps(352×240)、30fps(176×120)第三码流分辨率及帧率：50Hz:25fps(1920×1080)、25fps(1280×960)、25fps(1280×720)、25fps(704×576)、25fps(352×288)、25fps(176×144)60Hz:30fps(1920×1080)、30fps(1280×960)、30fps(1280×720)、30fps(704×480)、30fps(352×240)、30fps(176×120)视频压缩：H.264/MJPEG/MPEG4，H.264编码支持Baseline/Main/High Profile音频压缩：G.711/G.722/G.726/MP2L2/AAC网络协议：IPv4/IPv6，HTTP，HTTPS，802.1x，Qos，FTP，SMTP，UPnP，SNMP，DNS，DDNS，NTP，RTSP，RTCP，RTP，TCP，UDP，IGMP，ICMP，DHCP，PPPoE，Bonjour 同时预览视频数：最多20路用户权限：最多32个用户，分3级:管理员、操作员和普通用户安全模式：授权的用户名和密码，以及MAC地址绑定；HTTPS加密；IEEE 802.1x网络访问控制、IP地址过滤报警输入：7 路开关量输入(0-5vDC)报警输出：2 路，支持报警联动报警联动：预置点/巡航扫描/花样扫描/SD卡录像/触发开关量输出/客户端电子地图/智能抓图/上传FTP/邮件联动音频输入：音频输入(LINE输入、MIC输入)，音频峰值:2-2.4V[p-p]，输出阻抗:1KΩ±10% 音频输出：线性电平，阻抗:600Ω网络接口：内置RJ45 网口，支持10M/100M 网络数据SD 卡接口：内置SD卡插槽，支持SD/SDHC/SDXC卡（最大支持64G），可支持手动录像/报警录像，支持断网续传，录像不丢失模拟视频输出：1.0V[p-p] / 75Ω，PAL 或NTSC，BNC 头RS485 控制接口：采用半双工模式，支持自适应HIKVISION，PELCO-P 和PELCO-D(可添加)协议应用编程接口：支持软件集成的开放式API，支持标准协议(ONVIF、PSIA、CGI)、支持海康SDK和第三方管理平台接入、支持GB/T28181协议、支持E家协议客户端：支持iVMS-4200客户端浏览器：支持IE7+，Chrome18+，Firefox5.0+，Safari5.02+浏览器、支持多国语言菜单：中、英文电源：AC24V(仅-A型号支持)；DC12V(仅-D型号支持)50W max（其中红外灯15W max，加热5W max）工作温度和湿度：-40℃-70℃(室外)湿度小于90%防护等级：IP66(室外球)TVS 6000V 防雷、防浪涌、防突波，符合GB/T17626.5 四级标准安装方式：多种安装方式可选根据应用环境进行选择网络存储视频（2Mbps）+图片：1024路处理器：64位六核处理器（可扩展双处理器）高速缓存：4GB（可扩展至64G）磁盘数量：36磁盘接口及容量：SATA/1T，2T，3T，4T（SSD可选）热插拔硬盘：支持RAID级别：RAID0、1、3、5、6、10、50、VRAID、JBOD、Hot-Spare 磁盘管理：磁盘检测预警及修复逻辑卷管理：NAS卷、iSCSI卷、录像卷管理数据保护：WORM防篡改、系统信息实时备份、卷克隆录像方式：定时录像、手动录像、主子码流录像、报警录像等多种录像方式录像备份：本机备份、异地备份录像保护：支持关键视频加锁保护、N+0业务保护、断网智能补录、录像丢失检测报警 查询方式：按时间、事件类型查询下载方式：快速下载、批量下载、分段下载、合并下载管理方式：基于Web的GUI，串口CLI，支持多设备统一管理报警方式：声、光、email、短信、页面日志下载：U盘自动下载、登陆网页本地保存网络协议：RTSP/ONVIF/PSIA/ SIP（GB/T28181）/iSCSI / NFS / CIFS / FTP / HTTP / AFP数据接口：4个千兆以太网口（可扩展至8个），一个独立的IPMI管理接口，可扩展2个万兆以太网口管理接口：1个百兆以太网口SAS扩展口：支持COM接口：1个，用于超级终端、外接手机报警、UPSUSB接口：4个VGA接口：1个电源：冗余电源功耗（含盘）：工作功耗：≤520W；额定功耗：≤875W环境温度：工作：5℃～35℃储藏：-20℃～70℃环境湿度：工作：20%～80%RH（无结冰、无凝露）储藏：5%～90%RH（无结冰、无凝露）高清混合型数字矩阵支持全高清（1920x1080@60，3Gbps）视频交换，单机箱最大64路高清DVI解码输出。

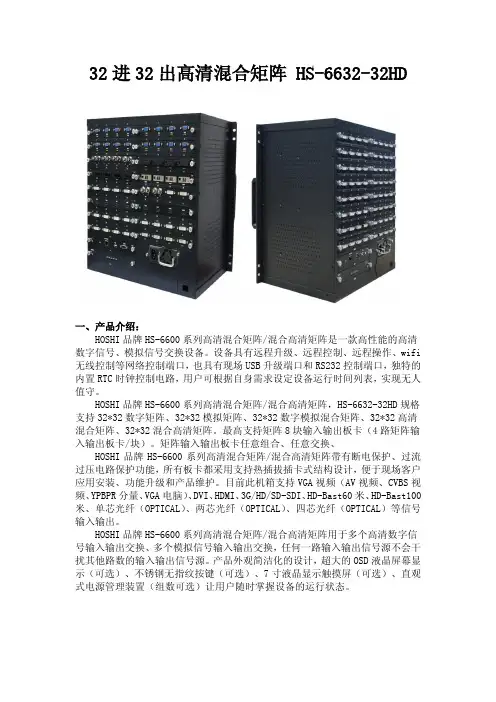

32进32出高清混合矩阵 HS-6632-32HD一、产品介绍：HOSHI品牌HS-6600系列高清混合矩阵/混合高清矩阵是一款高性能的高清数字信号、模拟信号交换设备。

设备具有远程升级、远程控制、远程操作、wifi 无线控制等网络控制端口，也具有现场USB升级端口和RS232控制端口，独特的内置RTC时钟控制电路，用户可根据自身需求设定设备运行时间列表，实现无人值守。

HOSHI品牌HS-6600系列高清混合矩阵/混合高清矩阵，HS-6632-32HD规格支持32*32数字矩阵、32*32模拟矩阵、32*32数字模拟混合矩阵、32*32高清混合矩阵、32*32混合高清矩阵。

最高支持矩阵8块输入输出板卡（4路矩阵输入输出板卡/块）。

矩阵输入输出板卡任意组合、任意交换、HOSHI品牌HS-6600系列高清混合矩阵/混合高清矩阵带有断电保护、过流过压电路保护功能，所有板卡都采用支持热插拔插卡式结构设计，便于现场客户应用安装、功能升级和产品维护。

目前此机箱支持VGA视频（AV视频、CVBS视频、YPBPR分量、VGA电脑）、DVI、HDMI、3G/HD/SD-SDI、HD-Bast60米、HD-Bast100米、单芯光纤（OPTICAL）、两芯光纤（OPTICAL）、四芯光纤（OPTICAL）等信号输入输出。

HOSHI品牌HS-6600系列高清混合矩阵/混合高清矩阵用于多个高清数字信号输入输出交换、多个模拟信号输入输出交换，任何一路输入输出信号源不会干扰其他路数的输入输出信号源。

产品外观简洁化的设计，超大的OSD液晶屏幕显示（可选）、不锈钢无指纹按键（可选）、7寸液晶显示触摸屏（可选）、直观式电源管理装置（组数可选）让用户随时掌握设备的运行状态。

二、产品功能：◆9U标准机柜式机箱结构。

◆最高支持分辨率1920*1200.◆板卡模块化设计、支持热插拔。

◆板卡端口数为4的倍数。

◆最高支持32路各种信号输入、输出。

高清混合矩阵高清混合矩阵也称高清数字混合矩阵、DVI混合矩阵、HDMI混合矩阵、VGA混合矩阵。

YD系列混合矩阵可以支持定制视频、VGA、HDMI、DVI、 YpBpR、SDI等数字和模拟信号混合输入。

并将所有输入信号统一转换成VGA或DVI或HDMI信号，输出分辨率可以达到1920x1200，并满足矩阵切换的基功能。

深圳华天成是专业生产高清混合矩阵的厂家，集研发，生产，销售于一体。

致力于提供有价值的高清混合矩阵产品可根据您的要求为您量身定做，质估价更优。

在线咨询高清混合矩阵，获得个性化解决方案.深圳华天成高清混合矩阵是一款高性能的高清视频信号交换系统，该系统将高清视频信号切换控制、各类视频格式转换、传输以及网络远程管理等功能融合为一体，不但实现了模拟信号，数字信号的高清转换和路由功能，而且可以对视频信号进行补偿，修正，驱动等功能。

系统采用模块化设计、插板式结构、电源主板、MCU控制板、各种IO输入输出板卡均支持带点热拔插，易于维护、方便升级。

网络化管理实现了远程软件升级、远程控制、远程操控等功能。

具有RJ45、RS232和RS485控制接口。

主要用于可视指挥调度、电视台、高级会议室、控制室、监控室等。

随着技术进步，高清视频应用越来越广泛，标清、高清视频信号的视频格式多种多样，该设备为需要进行高清数字音视频切换、管理、控制的专业工程提供了一个独特的解决方案。

高清混合矩阵特点：1.模块化设计，插卡式结构，所有板卡支持热插拔，设备容量： 4×4～128×128；2.支持信号格式转换，支持倍频倍线转换功能，支持无缝切换；3.支持输入信号状态监测，能实时监测和显示当前各输入通道是否有效的信号接入；4.输入：VGA、DVI、YPbPr、CVBS、HDMI、HD-SDI、光纤LC、网线八种格式的信号；5.输出：VGA、DVI、YPbPr、CVBS、HDMI、HD-SDI、光纤LC、网线八种格式的信号；6.输入输出分辨率最大支持1920*1440，向下兼容1080P、720P信号等其他分辨率；7.可以将任意格式和分辨率的输入信号，统一为同一种分辨率的各种格式信号切换输出；8.支持输出信号字符叠加及拼接功能（选配）；9.拥有中文图形化控制软件可通过RJ45网络和RS232进行电脑远程控制，支持中控控制，支持多通道同时切换，地址设置等功能；10.具有掉电记忆功能带有断电现场保护；11.双电源热备用，强制风冷，确保系统稳定运行。

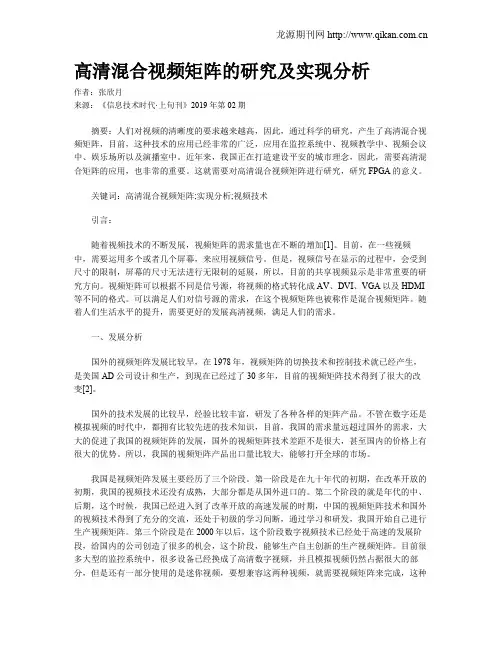

高清混合视频矩阵的研究及实现分析作者：张欣月来源：《信息技术时代·上旬刊》2019年第02期摘要：人们对视频的清晰度的要求越来越高，因此，通过科学的研究，产生了高清混合视频矩阵，目前，这种技术的应用已经非常的广泛，应用在监控系统中、视频教学中、视频会议中、娱乐场所以及演播室中。

近年来，我国正在打造建设平安的城市理念，因此，需要高清混合矩阵的应用，也非常的重要。

这就需要对高清混合视频矩阵进行研究，研究FPGA的意义。

关键词：高清混合视频矩阵;实现分析;视频技术引言：随着视频技术的不断发展，视频矩阵的需求量也在不断的增加[1]。

目前，在一些视频中，需要运用多个或者几个屏幕，来应用视频信号。

但是，视频信号在显示的过程中，会受到尺寸的限制，屏幕的尺寸无法进行无限制的延展，所以，目前的共享视频显示是非常重要的研究方向。

视频矩阵可以根据不同是信号源，将视频的格式转化成AV、DVI、VGA以及HDMI 等不同的格式。

可以满足人们对信号源的需求，在这个视频矩阵也被称作是混合视频矩阵。

随着人们生活水平的提升，需要更好的发展高清视频，满足人们的需求。

一、发展分析国外的视频矩阵发展比较早，在1978年，视频矩阵的切换技术和控制技术就已经产生，是美国AD公司设计和生产，到现在已经过了30多年，目前的视频矩阵技术得到了很大的改变[2]。

国外的技术发展的比较早，经验比较丰富，研发了各种各样的矩阵产品。

不管在数字还是模拟视频的时代中，都拥有比较先进的技术知识，目前，我国的需求量远超过国外的需求，大大的促进了我国的视频矩阵的发展，国外的视频矩阵技术差距不是很大，甚至国内的价格上有很大的优势。

所以，我国的视频矩阵产品出口量比较大，能够打开全球的市场。

我国是视频矩阵发展主要经历了三个阶段。

第一阶段是在九十年代的初期，在改革开放的初期，我国的视频技术还没有成熟，大部分都是从国外进口的。

第二个阶段的就是年代的中、后期，这个时候，我国已经进入到了改革开放的高速发展的时期，中国的视频矩阵技术和国外的视频技术得到了充分的交流，还处于初级的学习间断，通过学习和研发，我国开始自己进行生产视频矩阵。

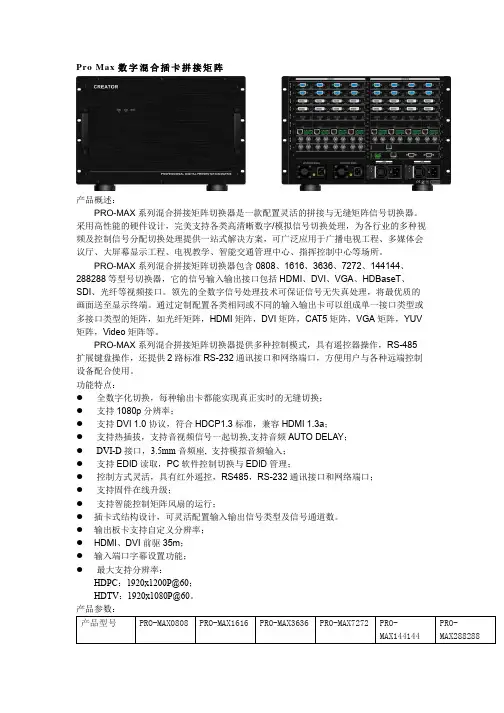

Pro Max数字混合插卡拼接矩阵产品概述：PRO-MAX系列混合拼接矩阵切换器是一款配置灵活的拼接与无缝矩阵信号切换器。

采用高性能的硬件设计，完美支持各类高清晰数字/模拟信号切换处理，为各行业的多种视频及控制信号分配切换处理提供一站式解决方案，可广泛应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、智能交通管理中心、指挥控制中心等场所。

PRO-MAX系列混合拼接矩阵切换器包含0808、1616、3636、7272、144144、288288等型号切换器，它的信号输入输出接口包括HDMI、DVI、VGA、HDBaseT、SDI、光纤等视频接口。

领先的全数字信号处理技术可保证信号无失真处理，将最优质的画面送至显示终端。

通过定制配置各类相同或不同的输入输出卡可以组成单一接口类型或多接口类型的矩阵，如光纤矩阵，HDMI矩阵，DVI矩阵，CAT5矩阵，VGA矩阵，YUV矩阵，Video矩阵等。

PRO-MAX系列混合拼接矩阵切换器提供多种控制模式，具有遥控器操作，RS-485扩展键盘操作，还提供2路标准RS-232通讯接口和网络端口，方便用户与各种远端控制设备配合使用。

功能特点：全数字化切换，每种输出卡都能实现真正实时的无缝切换；支持1080p分辨率；支持DVI 1.0协议，符合HDCP1.3标准，兼容HDMI 1.3a；支持热插拔，支持音视频信号一起切换,支持音频AUTO DELAY；DVI-D接口，3.5mm音频座, 支持模拟音频输入；支持EDID读取，PC软件控制切换与EDID管理；控制方式灵活，具有红外遥控，RS485，RS-232通讯接口和网络端口；支持固件在线升级；支持智能控制矩阵风扇的运行；插卡式结构设计，可灵活配置输入输出信号类型及信号通道数。

输出板卡支持自定义分辨率；HDMI、DVI前驱35m；输入端口字幕设置功能；最大支持分辨率：HDPC：1920x1200P@60；HDTV：1920x1080P@60。

多格式高清混合矩阵目录前言 (1)第一章产品概述 (1)第二章行业应用 (2)2.1监控指挥中心应用 (2)2.2 多功能会议室应用 (2)第三章系统连接图 (3)第四章功能特点 (3)3.1产品特点 (3)3.2 产品型号 (5)3.3板卡模块 (9)第五章技术参数 (19)前言近年来高清混合矩阵的出现，改变了过去不同信号需要不同信号矩阵切换，且信号接收终端必须有与之相对应的信号格式接口的局面;高清混合矩阵能够接收任任何分辨率、何格式的模拟信号和数字信号，有的也能接收远距离传输的RJ45或光纤任何格式信号，而输出可以是统一的高清信号格式的信号，有的也可以输出远距离传输的RJ45或光纤统一格式的清信号。

高清混合矩阵出现刚巧是高清信号的普及阶段，刚好解决高清信号的普及过度阶段，众多的各种分辨率、各种式的模拟信号和数字信号统一切换问题。

高清混合矩阵一出现，迅速在各类指挥中心、调度中心、分析中心、会议中心、视频会议、虚拟模拟中心、图像展示等等多信号源的AV工程得到广泛应用。

据估计，新建的指挥中心、调度中心、分析中心、高档会议中心等百分之八十五以上使用的信号切换设备是高清混合矩阵，大有取代传统信号切换矩阵之势。

高清混合矩阵已经应用到各种工程项目中，并受到越来越多的用户认可。

第一章产品概述QT-HV系列混合矩阵是一款配置灵活、运行稳定的多格式混合高清矩阵切换器，为各行业的多种格式视频信号采集，处理，切换，传输提供了一站式的解决方案。

支持交叉点式切换，单路切换和多路同时切换等功能。

采用了先进的“DVI-X”接口技术，可采集高分辨率DVI和HDMI等数字信号，同时兼容VGA、YPbPr、CVBS等模拟信号输入，实现了一个接口的全格式信号无差别混合输入。

纯硬件模块化的系统架构，实现厂家配货标准化、工程配单任意化、用户升级自由化和售后维护及时化。

QT-HV混合矩阵为纯硬件式架构，工作稳定可靠，可以7*24小时工作。

ASuper Mixing Matrix Series全能混合矩阵系列SMM-L圣大奥维（中国）科技发展有限公司目录1、SMM-L Series 全能混合矩阵主机 (3)2、SMM-L Series 全能混合矩阵输入板卡 (7)2.1、CVS-IN-3G CVBS复合视频输入卡 (7)2.2、VGA-IN-HD VGA模拟视频输入卡 (8)2.3、YUV-IN-HD YPbPr 色差分量视频输入卡 (9)2.4、DVI-IN-ST DVI 标准高清视频输入卡 (10)2.5、DVI-IN-CP DVI 带HDCP高清视频输入卡 (11)2.6、DVI-IN-PL DVI 带时钟再生高清视频输入卡 (12)2.7、HDMI-IN-ST HDMI高清视频输入卡 (13)2.8、SDI-IN-3G 3GSDI高清视频输入卡 (14)2.9、SDI-IN-HD HDSDI高清视频输入卡 (15)2.10、HBT-IN-PO 带网络供电网络高清视频输入卡 (16)2.11、HBT-IN-RJ 网络型高清视频输入卡 (18)2.12、FIB-IN-LC光纤型高清视频输入卡 (19)2.13、MDC-IN-SP 系统检测板卡 (20)3、SMM-L Series 全能混合矩阵输出板卡 (21)3.1、VGA-OT-AD VGA分辨率可调节模拟视频输出板卡 (21)3.2、VGA-OT-HD VGA标准模拟视频输出板卡 (22)3.3、YUV-OT-AD YPbPr 分辨率可调节色差分量模拟视频输出卡 (23)3.4、DVI-OT-AD DVI分辨率可调节数字视频输出卡 (24)3.5、DVI-OT-ST DVI标准高清数字视频输出卡 (25)3.6、HDMI-OT-SL HDMI高清视频输入卡 (26)3.7、SDI-OT-3G 3GSDI高清数字视频输出卡 (27)3.8、HBT-OT-PO 带网络供电网络高清视频输入卡 (28)3.9、HBT-OT-RJ 网络型高清视频输入卡 (29)3.10、FIB-OT-LC 光纤型高清视频输出卡 (30)1、SMM-L Series 全能混合矩阵主机产品介绍SMM-L系列全能混合矩阵是一款能将数字、模拟、高清、标清各种不同格式和不同类型的视频信号进行及集中处理的全能混合矩阵，本设备采用了单卡单路视频信息的混合输入输出技术，为VESION最新全能混合矩阵，它将智能化、网络化、模块化、数字化融为一体，前面板设有七英寸高灵敏高清触摸屏，具有视频信号预视功能，并以高清数字交换系统作为平台，运用高性能图像处理芯片来确保各种信号间完美转换。

CDIS-16*16混合矩阵CDIS-16*16产品功能：1、5.5U机箱结构。

2、模块化设计、支持热插拔。

3、最高支持16路高清视频信号交换。

4、支持图像最高分辨率1920×1080@60Hz，兼容以下分辨率。

5、支持使用特定输出板卡，实现无缝交换。

6、前面板设有大屏幕LCD液晶显示屏，实时显示当前设备运行状况。

7、不锈钢无指纹按键。

8、内置RTC时钟控制电路9、USB现场软件升级更新；LED升级指示。

10、R232控制功能11、10/100 Base-T 以太网远程管理12、交换时间200ns13、可插拔AC-DC电源14、过流/过压电路保护，产品不受异常干扰。

15、整套机箱功耗≤8W(不含各类输入/输出板卡)CDIS-16*16产品技术参数：指标型号CDIS-16*16连接方式支持4组板卡信号输入HDMI、DVI、3G-SDI、模拟信号（VGA、CVBS、YPbPr）、4芯OPTICAL_R、2芯OPTICAL_R、1芯OPTICAL_R等信号输入卡（用户根据自身需求配置）交换信号TMDS 2.9V-3.3V 差分信号兼容分辨率支持1920x1080 60Hz，兼容以下视频分辨率支持4组板卡信号输出HDMI、DVI、4芯OPTICAL_TX、2芯OPTICAL_TX、1芯OPTICAL_T、模拟信号（VGA、YPbPr）、3G-SDI等信号输出（用户根据自身需求配置）电源功耗（最大）≤8W(单机箱，不含各类输入/输出板卡) 待机功耗（最大）≤1W电源管理AC 100 ～ 240 V (+/- 10 %), 50/60 Hz机械指标安装方式标准5.5U重量约12Kg尺寸（mm）440(W)×248(H)×300(D)工作温度0°～50°存贮温度-20°～80°。

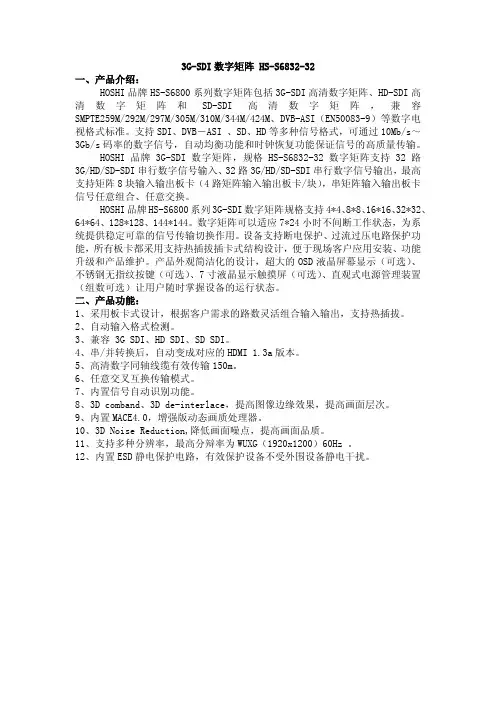

3G-SDI数字矩阵 HS-S6832-32一、产品介绍：HOSHI品牌HS-S6800系列数字矩阵包括3G-SDI高清数字矩阵、HD-SDI高清数字矩阵和SD-SDI高清数字矩阵，兼容SMPTE259M/292M/297M/305M/310M/344M/424M、DVB-ASI（EN50083-9）等数字电视格式标准。

支持SDI、DVB－ASI 、SD、HD等多种信号格式，可通过10Mb/s～3Gb/s码率的数字信号，自动均衡功能和时钟恢复功能保证信号的高质量传输。

HOSHI品牌3G-SDI数字矩阵，规格HS-S6832-32数字矩阵支持32路3G/HD/SD-SDI串行数字信号输入、32路3G/HD/SD-SDI串行数字信号输出，最高支持矩阵8块输入输出板卡（4路矩阵输入输出板卡/块），串矩阵输入输出板卡信号任意组合、任意交换。

HOSHI品牌HS-S6800系列3G-SDI数字矩阵规格支持4*4、8*8、16*16、32*32、64*64、128*128、144*144。

数字矩阵可以适应7*24小时不间断工作状态，为系统提供稳定可靠的信号传输切换作用。

设备支持断电保护、过流过压电路保护功能，所有板卡都采用支持热插拔插卡式结构设计，便于现场客户应用安装、功能升级和产品维护。

产品外观简洁化的设计，超大的OSD液晶屏幕显示（可选）、不锈钢无指纹按键（可选）、7寸液晶显示触摸屏（可选）、直观式电源管理装置（组数可选）让用户随时掌握设备的运行状态。

二、产品功能：1、采用板卡式设计，根据客户需求的路数灵活组合输入输出，支持热插拔。

2、自动输入格式检测。

3、兼容 3G SDI、HD SDI、SD SDI。

4、串/并转换后，自动变成对应的HDMI 1.3a版本。

5、高清数字同轴线缆有效传输150m。

6、任意交叉互换传输模式。

7、内置信号自动识别功能。

8、3D comband、3D de-interlace，提高图像边缘效果，提高画面层次。

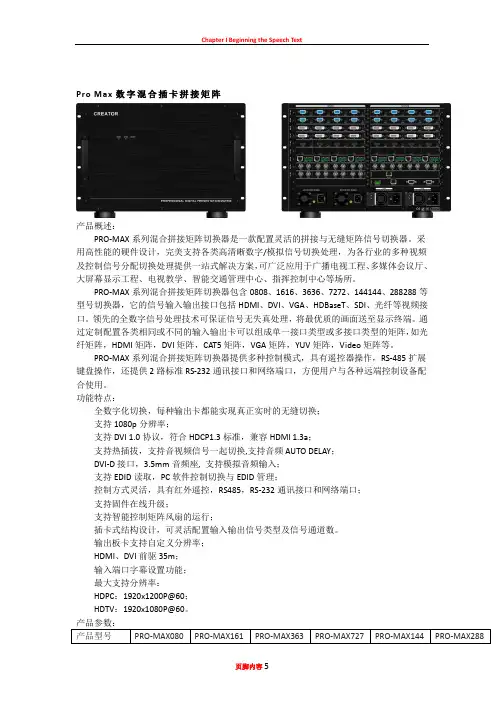

Pro Max数字混合插卡拼接矩阵产品概述：PRO-MAX系列混合拼接矩阵切换器是一款配置灵活的拼接与无缝矩阵信号切换器。
