浅谈电子烟芯片的方案开发

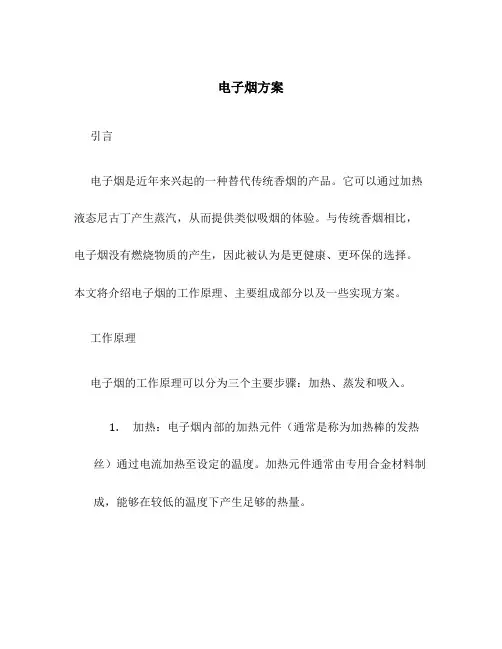

电子烟方案引言电子烟是近年来兴起的一种替代传统香烟的产品。

它可以通过加热液态尼古丁产生蒸汽，从而提供类似吸烟的体验。

与传统香烟相比，电子烟没有燃烧物质的产生，因此被认为是更健康、更环保的选择。

本文将介绍电子烟的工作原理、主要组成部分以及一些实现方案。

工作原理电子烟的工作原理可以分为三个主要步骤：加热、蒸发和吸入。

1.加热：电子烟内部的加热元件（通常是称为加热棒的发热丝）通过电流加热至设定的温度。

加热元件通常由专用合金材料制成，能够在较低的温度下产生足够的热量。

2.蒸发：当加热元件达到工作温度时，它将加热电子烟内的液态尼古丁。

液态尼古丁含有一些挥发性的成分，当被加热后，这些成分会转化为气态，形成可吸入的蒸汽。

3.吸入：用户通过吸入电子烟的嘴咀，将蒸汽吸入口腔，然后通过呼吸道进入肺部。

这样，用户可以吸入尼古丁，获得类似吸烟的满足感。

主要组成部分电子烟主要由以下几个组成部分组成：•电池：电子烟的电池通常采用锂电池，供给加热元件所需的电流。

电池还负责提供工作时所需的电力。

•加热元件：加热元件是电子烟的核心组件，它负责将液态尼古丁加热至蒸发温度。

加热元件的选择和设计对电子烟的口感和性能有着重要影响。

•液态尼古丁：液态尼古丁是电子烟的燃料，它通常由尼古丁、植物甘油、丙二醇和香料等成分组成。

尼古丁的浓度和香料的种类决定了电子烟的口感和味道。

•储液器：储液器是存放液态尼古丁的容器，用户可以通过储液器向电子烟添加液态尼古丁。

储液器通常具有一定的容量，可以根据用户的需求进行定制。

•喷嘴：喷嘴是电子烟的出气口，用户通过吸入喷嘴吸入产生的蒸汽。

喷嘴的材质和形状也会对吸入的体验产生影响。

实现方案在设计电子烟方案时，需要考虑以下几个方面：1.温度控制：为了获得一致的吸入体验，电子烟应具备温度控制功能。

可以通过采用温度传感器和反馈回路来实现对加热元件温度的精确控制。

2.电池管理：电池的管理对电子烟的性能和安全性至关重要。

可以通过采用智能电池管理芯片来实现对电池的电流和电压进行监控和保护。

电子烟方案设计电子烟创业成本低,大部分中小厂商依赖于方案商的产品设计和技术支持。

本文是小编整理的电子烟方案设计，欢迎大家查阅。

电子烟方案设计1 简略的说电子烟是一种低压的微电子雾化设备，把具有烟草香味的溶液经过加热雾化成烟雾状，供吸烟者运用。

电子烟是现代微电子技术。

实践电子卷烟本体是一个归纳的构造。

由一个烟弹，一雾化室，智能芯片操控锂电池建成。

在商品的前端是一个操作形式指示灯，当您运用它时，能像一个实在的卷烟宣布光。

电子烟最风趣的有些是雾化室。

这即是发作奇特的一有些，是担任创立像烟雾的蒸汽，像一个实在的卷烟。

这蒸汽是烟液被加热雾化的成果，即把烟弹里的烟油加热雾化。

这时发生如烟雾般蒸汽，在吸入运用者的口中，能满意吸烟者的巴望。

电子卷烟也称为“雾化电子烟”，其与卷烟有着本质上的不相同，它不焚烧、只含提纯的烟碱，不含焦油、不含通常卷烟富含的致使呼吸体系与心血管体系疾病的化学物质，去除了通常卷烟中的其它致癌物质。

电子烟的根本构造如图示，由电池+雾化器+烟嘴构成，烟杆上就有开关，底部会有灯显现是不是有电，烟油经过雾化器的加热发生蒸汽烟，而烟油自身是有滋味，所以会有各种香气。

市面上通常就有烟草、水果、花草、饮料这四种口味为主。

这种外形颇象卷烟的电子吸具，其前端装有红色发光二极体，当运用者吸用时，该商品的前端会宣布红光，犹如实在的点燃，一起还会发生烟气，在烟雾旋绕中，运用者能够享受到和实在卷烟相同的意境。

它由不锈钢外壳内置锂电池、气流传感器、操控电路、履行电路、大功率集成电路、高频超声发作器、雾化腔室、烟液芯构成。

其作业原理是把配套的烟芯里的烟碱溶液经超微泵加压后进入雾化室，再由 MHZ频率的超声波高压雾化成直径um左右的雾滴，吸入肺中吸收。

内置晶片中有气流感测器，使该器械只有经过嘴吸气时才发生雾化，并由微处理晶片操控各部件的作业状况。

该商品和卷烟相同，经过抽吸的方式将烟碱吸入肺中，从而使烟碱能在肺中迅速被吸收，抽吸后的过瘾效果与卷烟并无二致。

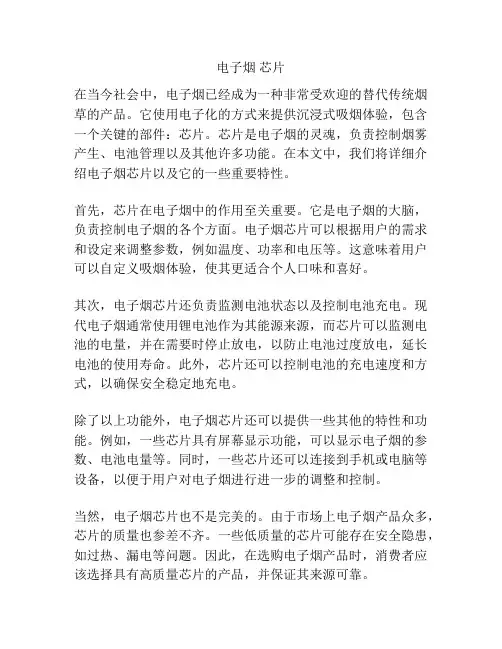

电子烟芯片在当今社会中，电子烟已经成为一种非常受欢迎的替代传统烟草的产品。

它使用电子化的方式来提供沉浸式吸烟体验，包含一个关键的部件：芯片。

芯片是电子烟的灵魂，负责控制烟雾产生、电池管理以及其他许多功能。

在本文中，我们将详细介绍电子烟芯片以及它的一些重要特性。

首先，芯片在电子烟中的作用至关重要。

它是电子烟的大脑，负责控制电子烟的各个方面。

电子烟芯片可以根据用户的需求和设定来调整参数，例如温度、功率和电压等。

这意味着用户可以自定义吸烟体验，使其更适合个人口味和喜好。

其次，电子烟芯片还负责监测电池状态以及控制电池充电。

现代电子烟通常使用锂电池作为其能源来源，而芯片可以监测电池的电量，并在需要时停止放电，以防止电池过度放电，延长电池的使用寿命。

此外，芯片还可以控制电池的充电速度和方式，以确保安全稳定地充电。

除了以上功能外，电子烟芯片还可以提供一些其他的特性和功能。

例如，一些芯片具有屏幕显示功能，可以显示电子烟的参数、电池电量等。

同时，一些芯片还可以连接到手机或电脑等设备，以便于用户对电子烟进行进一步的调整和控制。

当然，电子烟芯片也不是完美的。

由于市场上电子烟产品众多，芯片的质量也参差不齐。

一些低质量的芯片可能存在安全隐患，如过热、漏电等问题。

因此，在选购电子烟产品时，消费者应该选择具有高质量芯片的产品，并保证其来源可靠。

总体来说，电子烟芯片是电子烟中非常重要的一个组成部分。

它负责控制烟雾产生、电池管理以及其他一些功能。

芯片可以根据用户的需求和设定来调整参数，使吸烟体验更加个性化。

然而，消费者在选购电子烟产品时应该注意选择具有高质量芯片的产品，以确保使用的安全和稳定性。

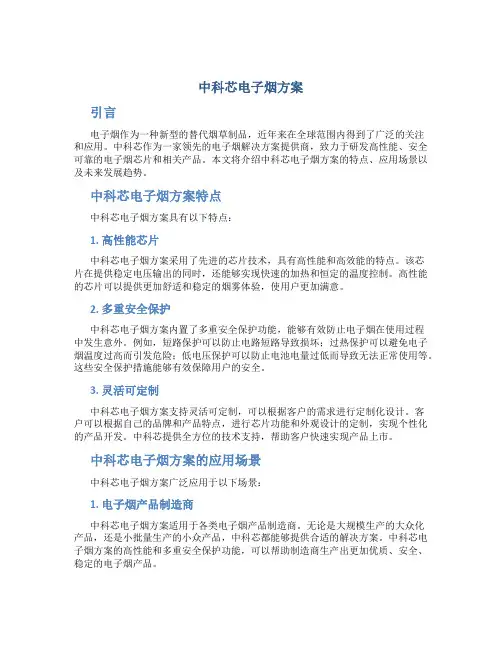

中科芯电子烟方案引言电子烟作为一种新型的替代烟草制品，近年来在全球范围内得到了广泛的关注和应用。

中科芯作为一家领先的电子烟解决方案提供商，致力于研发高性能、安全可靠的电子烟芯片和相关产品。

本文将介绍中科芯电子烟方案的特点、应用场景以及未来发展趋势。

中科芯电子烟方案特点中科芯电子烟方案具有以下特点：1. 高性能芯片中科芯电子烟方案采用了先进的芯片技术，具有高性能和高效能的特点。

该芯片在提供稳定电压输出的同时，还能够实现快速的加热和恒定的温度控制。

高性能的芯片可以提供更加舒适和稳定的烟雾体验，使用户更加满意。

2. 多重安全保护中科芯电子烟方案内置了多重安全保护功能，能够有效防止电子烟在使用过程中发生意外。

例如，短路保护可以防止电路短路导致损坏；过热保护可以避免电子烟温度过高而引发危险；低电压保护可以防止电池电量过低而导致无法正常使用等。

这些安全保护措施能够有效保障用户的安全。

3. 灵活可定制中科芯电子烟方案支持灵活可定制，可以根据客户的需求进行定制化设计。

客户可以根据自己的品牌和产品特点，进行芯片功能和外观设计的定制，实现个性化的产品开发。

中科芯提供全方位的技术支持，帮助客户快速实现产品上市。

中科芯电子烟方案的应用场景中科芯电子烟方案广泛应用于以下场景：1. 电子烟产品制造商中科芯电子烟方案适用于各类电子烟产品制造商。

无论是大规模生产的大众化产品，还是小批量生产的小众产品，中科芯都能够提供合适的解决方案。

中科芯电子烟方案的高性能和多重安全保护功能，可以帮助制造商生产出更加优质、安全、稳定的电子烟产品。

2. 零售商和经销商中科芯电子烟方案也适用于电子烟的零售商和经销商。

他们可以将中科芯的电子烟芯片和相关产品加入到自己的产品线中，提供给消费者。

中科芯电子烟方案的灵活可定制性，可以帮助零售商和经销商快速推出自己的品牌产品，满足消费者的多样化需求。

中科芯电子烟方案的未来发展趋势中科芯电子烟方案在未来的发展中有着广阔的前景。

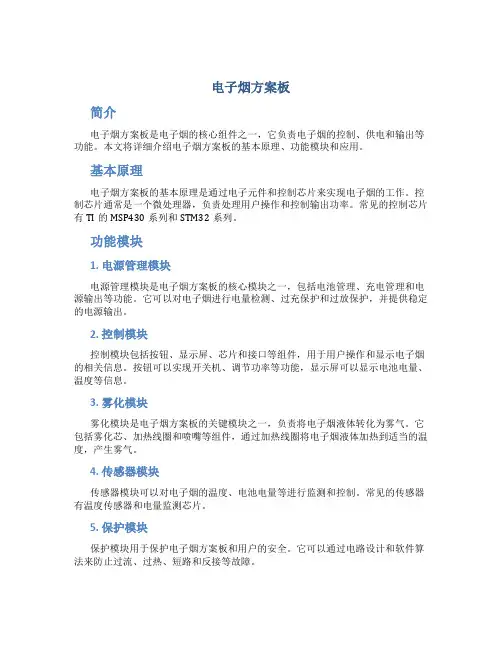

电子烟方案板简介电子烟方案板是电子烟的核心组件之一，它负责电子烟的控制、供电和输出等功能。

本文将详细介绍电子烟方案板的基本原理、功能模块和应用。

基本原理电子烟方案板的基本原理是通过电子元件和控制芯片来实现电子烟的工作。

控制芯片通常是一个微处理器，负责处理用户操作和控制输出功率。

常见的控制芯片有TI的MSP430系列和STM32系列。

功能模块1. 电源管理模块电源管理模块是电子烟方案板的核心模块之一，包括电池管理、充电管理和电源输出等功能。

它可以对电子烟进行电量检测、过充保护和过放保护，并提供稳定的电源输出。

2. 控制模块控制模块包括按钮、显示屏、芯片和接口等组件，用于用户操作和显示电子烟的相关信息。

按钮可以实现开关机、调节功率等功能，显示屏可以显示电池电量、温度等信息。

3. 雾化模块雾化模块是电子烟方案板的关键模块之一，负责将电子烟液体转化为雾气。

它包括雾化芯、加热线圈和喷嘴等组件，通过加热线圈将电子烟液体加热到适当的温度，产生雾气。

4. 传感器模块传感器模块可以对电子烟的温度、电池电量等进行监测和控制。

常见的传感器有温度传感器和电量监测芯片。

5. 保护模块保护模块用于保护电子烟方案板和用户的安全。

它可以通过电路设计和软件算法来防止过流、过热、短路和反接等故障。

应用电子烟方案板在电子烟行业中有着广泛的应用，它可以用于各种类型和规格的电子烟产品。

根据不同的需求，可以选择不同的电子烟方案板和控制芯片。

目前，市面上常见的电子烟方案板有一体式设计和模块化设计两种。

一体式设计将所有的功能模块集成在一个板子上，体积小巧，适合迷你型电子烟产品。

而模块化设计可以根据需要选择不同的模块组合，更加灵活，适合烟弹和型号多样化的产品。

总结电子烟方案板是电子烟的核心组件之一，它负责电子烟的控制、供电和输出等功能。

通过电源管理模块、控制模块、雾化模块、传感器模块和保护模块等功能模块的协同工作，电子烟方案板实现了电子烟的稳定工作和用户操作。

电子烟方案开发引言电子烟作为一种新兴的替烟产品，已经逐渐在市场上受到了广泛的关注。

电子烟方案的开发涉及到多个层面的技术、设计和法规等方面的考虑。

本文将重点介绍电子烟方案开发的一般流程，并对其中各个环节进行详细的阐述。

电子烟方案开发的一般流程电子烟方案开发的一般流程可以分为几个关键步骤，包括需求分析、设计、原型制作、样品验证、生产和测试等。

下面将对这些步骤进行详细介绍。

在电子烟方案开发的初期阶段，需求分析是一个非常重要的工作。

通过与客户的沟通和了解，确定电子烟方案的具体需求，包括外观设计、功能需求、性能指标以及其他特殊要求等。

同时，还需要考虑到相关的法规和标准要求。

设计在需求分析的基础上，进行电子烟的整体设计。

包括硬件设计、软件设计、电路设计等方面的工作。

在硬件设计中，考虑到电子烟的主要组成部分包括电池、加热装置、喷雾器、电路板等，需要进行相应的设计。

在软件设计中，需要考虑到电子烟的控制系统、用户界面等方面的设计。

在设计完成后，可以进行电子烟的原型制作。

根据设计图纸，制作出电子烟的实物原型。

在制作原型时，需要考虑到电子烟的外观、尺寸、材料、组装工艺等方面的要求。

通过制作原型，可以对设计的可行性进行验证，同时也为后续的样品验证提供了基础。

样品验证在制作原型之后，需要对电子烟进行样品验证。

将原型制作出来的电子烟进行实际使用测试，包括功能测试、性能测试、安全性测试等。

通过样品验证，可以发现并解决一些潜在的问题，同时也可以根据测试结果进行相应的改进和调整。

生产和测试在样品验证通过后，可以进行电子烟的批量生产。

生产过程中，需要进行相应的质量控制和测试。

包括检验原材料的质量、检测产品的性能指标、进行安全性测试等。

生产完成后，还需要进行产品的包装和出厂检验。

电子烟方案开发的注意事项电子烟方案开发中需要注意以下几个方面：法规和标准要求电子烟作为一种特殊的产品，受到一些法规和标准的限制。

在方案开发的过程中，需要了解并遵守相关的法规和标准要求。

电子烟设计技术讲解电子烟是一种替代传统香烟的电子化产品，通过加热液体化学物质产生蒸汽，供用户吸入。

电子烟的设计技术涉及到不同部分的构建和功能实现。

下面我将从主要的几个方面来对电子烟的设计技术进行讲解。

第一，电子烟的外观设计。

电子烟的外观设计应该吸引消费者的眼球，符合人体工学原理，方便携带和使用。

一般来说，电子烟的外观设计分为雾化器部分和电池部分。

雾化器部分通常为一个筒状结构，内部放置加热丝和棉花，用于加热液体产生蒸汽。

电池部分则通常为一个紧凑的框架，内部放置可充电电池和电路控制芯片。

第二，电子烟的加热技术。

电子烟的加热技术是实现蒸汽产生的核心。

一般来说，电子烟通过加热丝和棉花来加热液体，产生蒸汽供用户吸入。

加热丝一般选用镍铬合金丝，具有良好的导电和导热性能。

棉花则可以吸收液体，并且能够均匀分布液体，保证加热丝能够均匀地加热液体。

第三，电子烟的液体配方。

电子烟的液体配方是实现蒸汽产生的重要因素。

一般来说，电子烟的液体主要由溶剂、口感调节剂、香料和尼古丁组成。

溶剂通常为丙二醇和甘油，能够将其他成分溶解，并产生适当的蒸汽。

口感调节剂可以调整液体的酸度和甜度，增强用户体验。

香料则可以给电子烟添加不同的风味，如水果风味和烟草风味。

尼古丁则可以根据用户需求添加到液体中。

第四，电子烟的电路设计。

电子烟的电路设计包括电池管理电路和控制芯片设计。

电池管理电路用于管理电池的使用和保护，如过充、过放和短路保护。

控制芯片通常为一块小型的电子板，能够通过控制加热丝的温度和加热时间，实现对蒸汽的控制。

此外，控制芯片还能够监测电池的剩余电量，显示在电子烟的LED屏幕上，方便用户了解电池的使用情况。

第五，电子烟的用户界面设计。

电子烟的用户界面设计应该简洁友好，方便用户操作和了解电子烟的状态。

一般来说，电子烟的用户界面主要包括LED屏幕、按键和充电接口。

LED屏幕用于显示电池的剩余电量和工作状态，按键用于调整电子烟的功率和设置其他功能，充电接口则用于连接充电器进行充电。

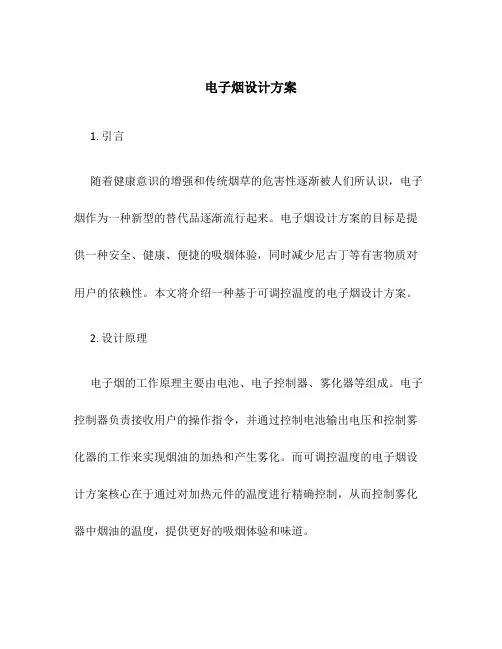

电子烟设计方案1. 引言随着健康意识的增强和传统烟草的危害性逐渐被人们所认识，电子烟作为一种新型的替代品逐渐流行起来。

电子烟设计方案的目标是提供一种安全、健康、便捷的吸烟体验，同时减少尼古丁等有害物质对用户的依赖性。

本文将介绍一种基于可调控温度的电子烟设计方案。

2. 设计原理电子烟的工作原理主要由电池、电子控制器、雾化器等组成。

电子控制器负责接收用户的操作指令，并通过控制电池输出电压和控制雾化器的工作来实现烟油的加热和产生雾化。

而可调控温度的电子烟设计方案核心在于通过对加热元件的温度进行精确控制，从而控制雾化器中烟油的温度，提供更好的吸烟体验和味道。

3. 设计要素3.1 加热元件可调控温度的电子烟设计方案中，加热元件是关键的组成部分。

常用的加热元件有螺旋电阻、陶瓷加热芯片等。

螺旋电阻通过电流通入加热丝来进行加热，而陶瓷加热芯片则是通过电能转化为热能，在短时间内使加热片升温。

3.2 温度传感器可调控温度的电子烟设计方案需要使用温度传感器来实时监测加热元件的温度。

常用的温度传感器有热敏电阻、热电偶等。

通过温度传感器获取的温度信息，与用户设置的目标温度相比较，电子控制器可以根据差距来控制加热元件的工作，从而实现温度的调控。

3.3 控制算法在可调控温度的电子烟设计方案中，控制算法是必不可少的部分。

控制算法根据用户设置的目标温度和实际温度之间的差异，调整电池输出电压或者控制加热元件的加热时间，使加热元件的温度逐渐接近目标温度，并保持在目标温度范围内。

4. 设计方案流程4.1 用户设置目标温度用户通过按钮或者屏幕等界面设置电子烟的目标温度。

4.2 传感器检测加热元件温度温度传感器实时监测加热元件的温度，并将温度信息传输给电子控制器。

4.3 控制算法调整输出电子控制器通过控制算法根据用户设置的目标温度和实际温度的差异调整电池输出电压和加热元件的加热时间。

4.4 实现温度调控通过电池输出电压和加热元件的加热时间调控加热元件的温度，使加热元件的温度逐渐接近目标温度，并保持在目标温度范围内。

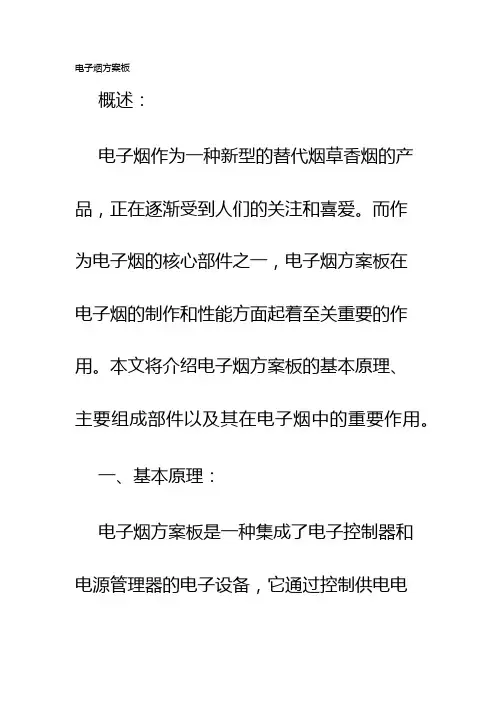

电子烟方案板概述：电子烟作为一种新型的替代烟草香烟的产品，正在逐渐受到人们的关注和喜爱。

而作为电子烟的核心部件之一，电子烟方案板在电子烟的制作和性能方面起着至关重要的作用。

本文将介绍电子烟方案板的基本原理、主要组成部件以及其在电子烟中的重要作用。

一、基本原理：电子烟方案板是一种集成了电子控制器和电源管理器的电子设备，它通过控制供电电压和电流，来控制电子烟加热器的工作状态。

电子烟方案板一般包括主控芯片、电源管理芯片、加热芯片、传感器和触发器等多个组件。

主控芯片负责控制电子烟的工作模式和参数，电源管理芯片负责稳定电压和电流输出，加热芯片负责加热烟油产生雾化效果，传感器负责检测用户的操作和环境状态，触发器则负责触发对应的功能。

二、主要组成部件：1. 主控芯片：主控芯片是电子烟方案板的核心部件之一，它负责控制电子烟的工作状态和参数。

主控芯片一般具有微处理器、存储器和运算器等功能，通过内部程序和算法来实现电子烟的各种功能，例如控制加热时间和温度，调节电压和功率输出等。

2. 电源管理芯片：电源管理芯片是电子烟方案板中的重要组成部分，它负责稳定电压和电流输出，保证电子烟的正常工作。

电子烟通常使用锂电池作为电源，电源管理芯片可以根据电池电量和工作状态来调节电压输出，从而延长电池寿命和提高电子烟的使用时间。

3. 加热芯片：加热芯片是电子烟方案板的关键组成部分，它负责将烟油加热到适当的温度，产生雾化效果。

加热芯片一般采用发热丝或发热体作为加热元件，通过传导热量将烟油加热，使其产生蒸汽。

4. 传感器：传感器是电子烟方案板中的重要组件，它负责检测用户的操作和环境状态。

常见的传感器包括温度传感器、压力传感器和加速度传感器等，通过检测用户的吸气动作、烟油的温度和压力等参数来触发电子烟的工作。

5. 触发器：触发器是电子烟方案板中的重要部分，它负责接收来自传感器的信号，并触发对应的功能。

根据用户的吸气或按键操作，触发器可以控制电子烟的开关、加热和输出功率等功能。

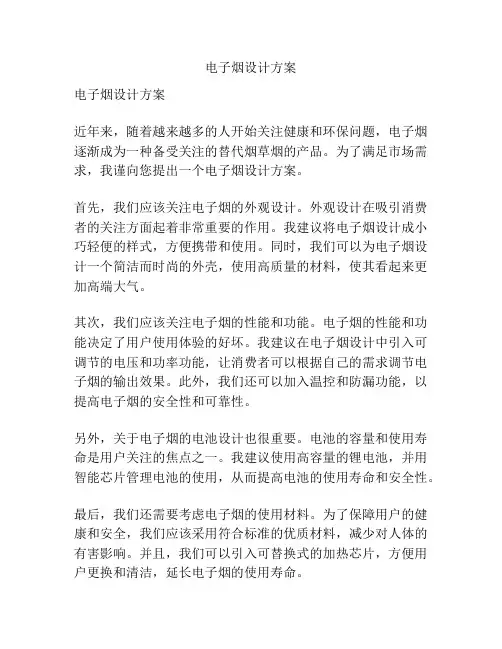

电子烟设计方案
电子烟设计方案
近年来，随着越来越多的人开始关注健康和环保问题，电子烟逐渐成为一种备受关注的替代烟草烟的产品。

为了满足市场需求，我谨向您提出一个电子烟设计方案。

首先，我们应该关注电子烟的外观设计。

外观设计在吸引消费者的关注方面起着非常重要的作用。

我建议将电子烟设计成小巧轻便的样式，方便携带和使用。

同时，我们可以为电子烟设计一个简洁而时尚的外壳，使用高质量的材料，使其看起来更加高端大气。

其次，我们应该关注电子烟的性能和功能。

电子烟的性能和功能决定了用户使用体验的好坏。

我建议在电子烟设计中引入可调节的电压和功率功能，让消费者可以根据自己的需求调节电子烟的输出效果。

此外，我们还可以加入温控和防漏功能，以提高电子烟的安全性和可靠性。

另外，关于电子烟的电池设计也很重要。

电池的容量和使用寿命是用户关注的焦点之一。

我建议使用高容量的锂电池，并用智能芯片管理电池的使用，从而提高电池的使用寿命和安全性。

最后，我们还需要考虑电子烟的使用材料。

为了保障用户的健康和安全，我们应该采用符合标准的优质材料，减少对人体的有害影响。

并且，我们可以引入可替换式的加热芯片，方便用户更换和清洁，延长电子烟的使用寿命。

总之，电子烟设计方案应该关注外观设计、性能和功能、电池设计以及使用材料，以提供用户良好的使用体验，并符合健康和环保的要求。

希望以上方案能给您提供一些参考和启示。

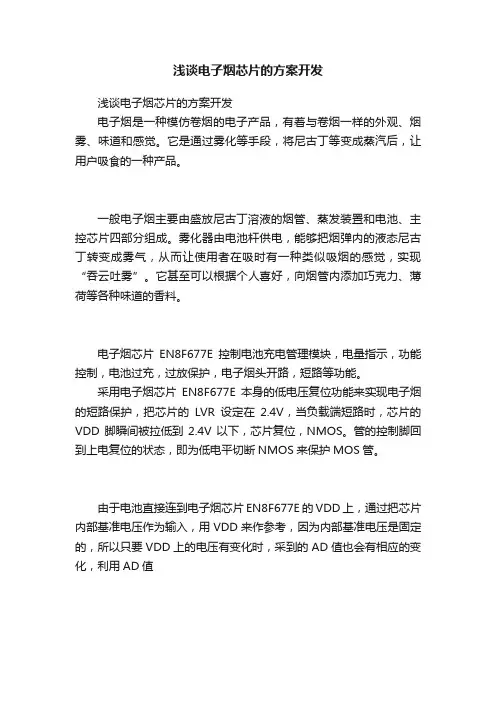

浅谈电子烟芯片的方案开发
浅谈电子烟芯片的方案开发
电子烟是一种模仿卷烟的电子产品，有着与卷烟一样的外观、烟雾、味道和感觉。

它是通过雾化等手段，将尼古丁等变成蒸汽后，让用户吸食的一种产品。

一般电子烟主要由盛放尼古丁溶液的烟管、蒸发装置和电池、主控芯片四部分组成。

雾化器由电池杆供电，能够把烟弹内的液态尼古丁转变成雾气，从而让使用者在吸时有一种类似吸烟的感觉，实现“吞云吐雾”。

它甚至可以根据个人喜好，向烟管内添加巧克力、薄荷等各种味道的香料。

电子烟芯片EN8F677E控制电池充电管理模块，电量指示，功能控制，电池过充，过放保护，电子烟头开路，短路等功能。

采用电子烟芯片EN8F677E本身的低电压复位功能来实现电子烟的短路保护，把芯片的LVR设定在2.4V，当负载端短路时，芯片的VDD脚瞬间被拉低到2.4V以下，芯片复位，NMOS。

管的控制脚回到上电复位的状态，即为低电平切断NMOS来保护MOS管。

由于电池直接连到电子烟芯片EN8F677E的VDD上，通过把芯片内部基准电压作为输入，用VDD来作参考，因为内部基准电压是固定的，所以只要VDD上的电压有变化时，采到的AD值也会有相应的变化，利用AD值。

单片机与智能电子烟的结合构建智能电子烟系统在过去几年里，电子烟行业取得了飞速的发展。

不仅仅是作为一种取代传统香烟的选择，如今的电子烟已经走向智能化的道路。

其中，单片机技术的应用为智能电子烟系统的构建提供了可能。

本文将讨论单片机与智能电子烟的结合，以及如何构建一个功能完善的智能电子烟系统。

一、单片机技术简介单片机是一种集成了处理器、存储器和输入/输出设备的微型计算机系统。

它具备高度集成、体积小、功耗低等优势，因此非常适合应用在智能设备中。

在智能电子烟系统中，单片机可以作为控制核心，实现各种功能的控制和监测。

二、单片机在智能电子烟中的应用1. 温度控制电子烟在加热雾化液体时需要控制适宜的温度，以确保用户得到满意的吸烟体验。

单片机可以通过传感器实时监测加热元件的温度，并根据预设的温度范围进行自动调节，以达到烟雾输出的稳定性和可控性。

2. 电池管理智能电子烟系统需要一个可持续供电的系统来支持其各项功能的正常运行。

单片机可监测电池的电量，并实时反馈给用户，以确保用户及时进行充电。

此外，单片机还可以通过智能算法来优化电池的使用，延长电池寿命。

3. 数据采集与分析智能电子烟系统可以通过单片机实现对吸烟行为的数据采集与分析。

单片机可以监测吸烟频率、吸烟时长等信息，并将这些数据上传到云端进行分析。

通过数据分析，可以为用户提供个性化的吸烟建议，帮助用户更好地管理吸烟行为。

4. 用户界面设计单片机可以作为智能电子烟系统的用户界面，通过显示屏幕和按键等设备与用户进行交互。

用户可以通过界面设置个性化参数，如温度、功率等，或查询相关数据。

单片机可以实现与用户的即时互动，提升用户体验。

三、构建智能电子烟系统的过程1. 硬件设计在构建智能电子烟系统之前，需要考虑硬件的设计。

首先确定使用的单片机型号，并根据系统需求选择合适的传感器和输出设备。

然后进行电路设计和焊接，确保各个硬件设备能够正常工作。

2. 软件开发在硬件设计完成后，需要进行软件开发。

基于CSU8RP3125芯片的电子烟解决方案
你的香烟，我的石油，注定我们不能相爱。

我们都知道吸烟有害健康，但我们都是一只脚踩在泥潭，无法自拔依旧渴望健康。

在戒烟意识逐渐加强的年代，电子烟凭借高性能、高品质和高市场竞争力在各种香烟替代品中脱颖而出，带来巨大的经济效益，减少了二手烟给身边的人所带来的危害。

一、系统设计
电子烟由主控芯片CSU8RP3125、电池、按键、LED 呼吸灯、雾化器组成(见下图)。

二、详细设计
2.1 短路保护
●采用芯片本身的低电压复位功能来实现电子烟的短路保护，把芯片的LVR 设定在2.4V,当负载端短路时，芯片的VDD 脚瞬间被拉低到2.4V 以下，芯片
复位，NMOS。

●管的控制脚回到上电复位的状态，即为低电平切断NMOS 来保护MOS 管。

2.2 过充保护
由于电池直接连到芯片的VDD 上，通过把芯片内部基准电压作为输入，用VDD 来作参考，因为内部基准电压是固定的，所以只要VDD 上的电压有变化时，采到的AD 值也会有相应的变化，利用AD 值来反算出电池端的电压，当
芯片检测到电池电压高于4.2V 时，让NMOS 的控制脚输出低电平关断NMOS 来切断充电端与电池之间的充电回路，防止电池过充。

CSU8RP3215 芯片采用内部基准，测量电池电压，除了省去了外部参考源，同时也节省了分压电阻。

电子烟芯片
电子烟芯片是电子烟的核心部件，负责控制电子烟的工作模式、电池管理、温度控制等功能。

近年来，随着电子烟的普及，电子烟芯片也得到了很大的发展。

首先，电子烟芯片有很高的集成度和处理能力。

通过不断的技术革新和研发投入，电子烟芯片的集成度越来越高，功能也越来越强大。

现在的电子烟芯片可以实现可调节功率、温度控制、电池电量显示等功能，并且能够通过连接手机APP实现更多
的个性化设置。

其次，电子烟芯片在功率和温度控制方面表现优异。

电子烟芯片可以根据用户的需求，调整电子烟的输出功率和温度，达到更好的吸烟体验。

例如，一些芯片可以实现温度控制功能，可以精确控制加热丝的温度，从而避免烟感不好的情况。

再次，电子烟芯片能够提供更安全的电池管理。

电子烟芯片可以监测电池的电量、电压和电流，并且根据实时数据进行智能管理，保证电池的使用安全。

例如，一些芯片可以实现过充电、过放电和短路保护等功能，避免电池的损坏和事故的发生。

此外，电子烟芯片还可以实现各种各样的功能扩展。

例如，一些芯片可以连接手机APP，通过蓝牙或无线网络，实现更多
的个性化设置和远程控制。

用户可以通过手机上的APP，自
定义电子烟的功率、温度、照明效果等参数，实现更好的吸烟体验。

总的来说，电子烟芯片作为电子烟的核心部件，发挥着非常重要的作用。

它不仅能够实现功率和温度控制，还能够提供更安全的电池管理，并可以实现各种各样的功能扩展。

随着技术的不断发展，电子烟芯片的性能和功能将会进一步提升，为用户带来更好的吸烟体验。

电子烟控制板方案引言电子烟作为一种新型的替代烟草卷烟的产品，近年来在全球范围内受到了广泛的关注和使用。

相比传统的卷烟，电子烟由于不含焦油、尼古丁摄入量可调控等特点，受到了一部分吸烟者的青睐。

电子烟的核心部件之一是电子烟控制板，它负责控制电子烟的工作状态和功能。

本文将介绍一种电子烟控制板的方案，包括其硬件设计和软件编程等方面内容。

电子烟控制板硬件设计主控芯片选择电子烟控制板的主控芯片是整个控制板的核心部件，它主要负责控制电子烟的工作状态和功能。

对于电子烟控制板，我们可以选择一些常见的MCU芯片来作为主控芯片，比如ST公司的STM32系列芯片、NXP公司的LPC系列芯片等。

这些芯片具有低功耗、高性能和丰富的外设接口等特点，在电子烟控制板的设计中非常适用。

供电电路设计电子烟控制板需要一个稳定的供电电源，以供给主控芯片和其他外设运行所需的电能。

一般情况下，我们可以采用锂电池作为电子烟控制板的电源，通过一个升压电路将锂电池的电压升至主控芯片所需要的工作电压。

按键和显示屏设计电子烟控制板通常需要一些按键和显示屏来方便用户对电子烟进行参数调整和状态显示。

在硬件设计中，我们可以选择一些常见的按键和显示屏组件来实现这些功能。

按键可以通过外部中断的方式与主控芯片相连接，显示屏可以通过SPI或I2C等协议来与主控芯片进行通信。

电子烟控制板软件编程程序框架设计电子烟控制板的软件编程部分，通常需要涉及到电子烟的工作模式切换、温度控制、电池电量检测等功能。

在软件编程中，我们可以设计一个简洁而灵活的框架，来方便实现这些功能。

电子烟工作模式电子烟通常有不同的工作模式，比如手动模式和自动模式。

手动模式下，用户可以通过按键来控制电子烟的工作；自动模式下，电子烟可以自动进行工作，根据用户设定的参数来调整功率和温度等。

温度控制算法电子烟的温度控制是一个重要的功能，它可以让用户根据吸烟习惯来调整烟雾的温度。

在软件编程中，我们可以采用PID控制算法来实现温度的精确控制，根据当前的温度和目标温度来计算输出的功率。

一次性电子烟912咪头芯片912咪头芯片，是一次性电子烟常用芯片，作为一次性电子烟的主要元器件，912咪头芯片的销售量一直逐年增加。

一次性电子烟912咪头芯片目前已经是电子烟的主流应用芯片。

一、909X咪头芯片概述909X工作状态稳定，不吸烟进入省点模式，静态电流小于5uA;而吸烟时电热丝工作，电流可超过7A，可以驱动0.8Ω电阻的电热丝;并有发热丝短路保护功能，及当电热丝电阻小于0.6Ω时也会保护。

采用专用集成电路内部优化设计，不会造成死机现象。

具备多模式(涓流，恒流，恒压)充电过程，充电性能优越，并且具有电池保护功能，当锂电池电压< 2.7V 为涓流充电，可保护电池;当电池电压被充至 2.7V 时，开始大电流充电;当电池电压接近 4.2V时，充电电流逐步下降，进入恒压，直至 4.2V 时充电停止;支持多种AC-DC 和USB 等充电设备。

909X 具有多种保护功能：长时间吸烟(10 秒)保护、过温保护、欠压保护等。

同时也具备单颗LED多种模式显示功能，根据不同的工作模式，在电路启动、吸烟时间、电压检测、多种保护和充电过程中都有可区别的LED 指示。

外围应用电路简单。

IC 内集成稳压管和功率管，待机功耗低;外围器件仅需要 1 颗LED 灯和一颗电容，整机成本低。

二、909X咪头芯片特点◆省电模式下，静态电流小(<5uA);◆宽电压充电(4.5～6V)，充电性能优越;◆多模式充电过程：充电过程涓流充电，恒流充电，恒压充电的三种模式互相切换，确保充电过程中电池的安全;◆ 700/ 580 /350 /235 mA 可选一种的快速充电电流;◆可选3.36/3.42/3.50/3.60V的恒定平均值电压输出;◆短路保护功能(SCP);◆欠压保护功能(UVLO);◆可选10/5秒长时间吸烟保护;◆过热保护功能(OTP)◆多种LED显示：模拟实际吸烟过程，芯片启动、电压检测、多种保护和充电过程等显示;◆系统外围应用电路简单，成本低;◆封装形式：DFN8。
