埋弧焊讲解

埋弧焊名词解释1. 埋弧焊的概念埋弧焊是一种常用的电弧焊接方法，通过在焊接过程中使用焊条芯部的短弧电弧焊接。

在埋弧焊中，电弧在焊接缝处燃烧，产生高温来融化母材和焊条，形成焊缝。

2. 埋弧焊的工艺步骤埋弧焊的工艺步骤包括：准备工作、焊接前预热、确定焊接位置、选择合适的焊接电弧、调整电流电压参数、焊接操作、焊后处理等。

3. 埋弧焊的特点•高效性：埋弧焊的焊接速度较快，焊接效率高。

•熔渣保护性：埋弧焊过程中产生的熔渣可以有效保护焊缝免受空气中的氧气和氮气的污染。

•熔化温度高：埋弧焊的熔化温度较高，可以融化大部分常用金属材料，适用于焊接各类金属。

•技术要求高：埋弧焊需要熟练的操作技巧和经验，需要操作者具备较高的焊接技术水平。

4. 埋弧焊的设备和工具•埋弧焊机：埋弧焊机是埋弧焊工艺所必需的设备，用于提供焊接电流和电压。

•焊条：埋弧焊中使用的焊条分为不同种类，根据焊接对象和要求选择合适的焊条。

•面罩：用于保护焊工的面部，防止火花和紫外线辐射对眼睛和皮肤的伤害。

•手套和护腕：用于保护焊工的手部和前臂，防止火花和热量对皮肤的伤害。

•焊接钳：用于固定焊条和焊接工件。

5. 埋弧焊的优缺点优点：•焊接速度快，焊接效率高•焊缝质量高，焊接强度好•熔渣可以对焊缝起到保护，减少气孔和夹杂物的产生•适用于多种金属材料的焊接缺点：•对操作技术要求较高，需要经验丰富的焊工操作•焊接设备较为昂贵•对环境要求较高，焊接时产生的烟尘和废气对人体和环境有一定的影响6. 埋弧焊的应用领域埋弧焊在许多领域中有广泛的应用，主要包括以下几个方面： - 结构工程领域：用于焊接钢结构、桥梁、船舶等大型工程。

- 压力容器领域：用于焊接石油化工等领域中的压力容器。

- 管道工程领域：用于焊接石油、天然气等管道。

- 金属制品领域：用于焊接金属制品，如金属家具、金属门窗等。

7. 埋弧焊的未来发展趋势随着科技的不断进步，埋弧焊技术也在不断发展和改进。

未来发展趋势主要包括：- 自动化和智能化：埋弧焊将更加向自动化和智能化发展，通过引入机器人和自动控制系统，提高焊接精度和效率。

埋弧焊（SAW）一埋弧焊的原理及特点１、埋弧焊的焊接过程及原理定义：电弧在焊剂层下燃烧以进行焊接的熔化极电弧焊方法(Submerged arc welding)点击看埋弧焊视频二、埋弧焊的特点优点：生产效率高焊缝质量好劳动条件好缺点：难以全位置焊对焊前装配要求高不适宜焊接薄板，短缝，焊接材料有局限三、埋弧焊的分类及应用范围1、分类按送丝方式：等速送丝变速送丝按焊丝形状及数目：丝极——单丝、多丝、带级按成形条件：双面焊单面焊双面成形（需要反面衬垫）2、应用焊缝类型和焊件厚度：5mm以上的长直缝对接、角接和搭接接头材料：碳素结构钢、低合金结构钢、不锈钢、耐热钢、镍基合金、铜合金等结构：具有长而规则焊缝的大型结构，如船舶、压力容器、桥梁、起重机械等位置：平、横位置四埋弧焊的焊接材料与冶金过程1、埋弧焊的焊接材料及选用（1）焊剂(flux)型号：《埋弧焊用碳钢焊丝和焊剂》《低合金钢埋弧焊用焊剂》《埋弧焊用不锈钢焊丝和焊剂》牌号：熔炼焊剂HJχχχ烧结焊剂SJχχχ（2）焊丝(wire)参见《熔化焊用钢丝》、《焊接用不锈钢丝》及《碳钢药芯焊丝》、《低合金钢药芯焊丝》直径系列（mm）：熔化焊用钢丝、焊接用不锈钢丝：1.6、2.0、2.5、3.0、3.2、4.0、5.0、6.0碳钢药芯焊丝、低合金钢药芯焊丝：1.2、1.4、1.6、2.0、2.4、2.8、3.2、4.0焊丝、焊剂的选用原则：焊丝、焊剂要匹配。

结构钢按等强原则选用焊丝，专业用钢（不锈钢、耐热钢等）按化学成分相同或相近的原则选用焊丝。

熔炼焊剂:便宜易得，成分均匀，相对不易吸潮，但合金过渡系数低，通常只适宜于碳素结构钢和某些低合金结构钢的焊接。

烧结焊剂: 稍贵，容易吸潮，但合金过渡系数高、脱渣性好，适用于高合金钢和不锈钢等钢种的焊接。

焊丝、焊剂的选用碳素结构钢：如选用HJ431+H08A16Mn钢：可选用HJ431+H08A或HJ431+H08MnA2、埋弧焊的冶金过程埋弧焊的冶金过程比较复杂。

全面讲解埋弧焊第一节埋弧焊的工作原理及特点埋弧焊也是利用电弧作为热源的焊接方法。

埋弧焊时电弧是在一层颗粒状的可熔化焊剂覆盖下燃烧，电弧不外露，埋弧焊由此得名。

所用的金属电极是不间断送进的光焊丝。

一、工作原理图4—1是埋弧焊焊缝形成过程示意图。

焊接电弧在焊丝与工件之间燃烧，电弧热将焊丝端部及电弧附近的母材和焊剂熔化。

熔化的金属形成熔池，熔融的焊剂成为溶渣。

熔池受熔渣和焊剂蒸汽的保护，不与空气接触。

电弧向前移动时，电弧力将熔池中的液体金属推向熔池后方。

在随后的冷却过程中，这部分液体金属凝固成焊缝。

熔渣则凝固成渣壳，覆盖于焊缝表面。

熔渣除了对熔池和焊缝金属起机械保护作用外，焊接过程中还与熔化金属发生冶金反应，从而影响焊缝金属的化学成分。

埋弧焊时，被焊工件与焊丝分别接在焊接电源的两极。

焊丝通过与导电嘴的滑动接触与电源联接。

焊接回路包括焊接电源、联接电缆、导电嘴、焊丝、电弧、熔池、工件等环节，焊丝端部在电弧热作用下不断熔化，因而焊丝应连续不断地送进，以保持焊接过程的稳定进行。

焊丝的送进速度应与焊丝的熔化速度相平衡。

焊丝一般由电动机驱动的送丝滚轮送进。

随应用的不同，焊丝数目可以有单丝、双丝或多丝。

有的应用中采用药芯焊丝代替实心焊丝，或是用钢带代替焊丝。

埋弧焊有自动埋弧焊和半自动埋弧焊两种方式。

前者的焊丝送进和电弧移动都由专门的机头自动完成，后者的焊丝送进由机械完成，电弧移动则由人工进行。

焊接时，焊剂由漏斗铺撒在电弧的前方。

焊接后，未被熔化的焊剂可用焊剂回收装置自动回收，或由人工清理回收。

二、埋弧焊的优点和缺点(1)所用的焊接电流大，相应输入功率较大。

加上焊剂和熔渣的隔热作用，热效率较高，熔深大。

工件的坡口可较小，减少了填充金属量。

单丝埋弧焊在工件不开坡口的情况下，一次可熔透20mm。

(2)焊接速度高，以厚度8～10mm的钢板对接焊为例，单丝埋弧焊速度可达50～80cm／min，手工电弧焊则不超过10～13cm/min。

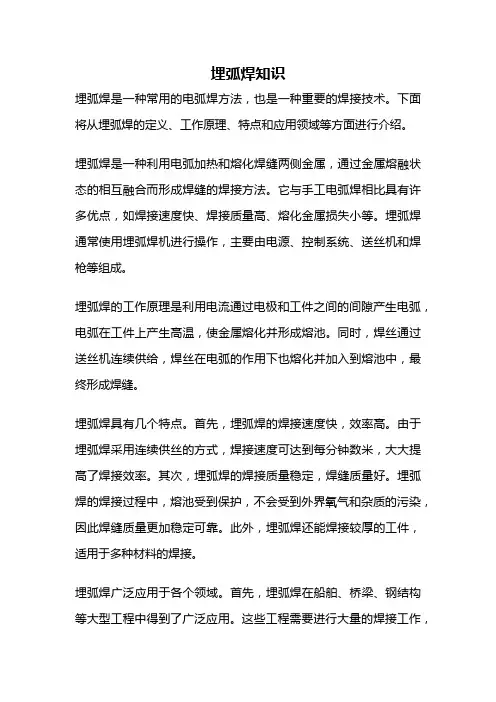

埋弧焊知识埋弧焊是一种常用的电弧焊方法，也是一种重要的焊接技术。

下面将从埋弧焊的定义、工作原理、特点和应用领域等方面进行介绍。

埋弧焊是一种利用电弧加热和熔化焊缝两侧金属，通过金属熔融状态的相互融合而形成焊缝的焊接方法。

它与手工电弧焊相比具有许多优点，如焊接速度快、焊接质量高、熔化金属损失小等。

埋弧焊通常使用埋弧焊机进行操作，主要由电源、控制系统、送丝机和焊枪等组成。

埋弧焊的工作原理是利用电流通过电极和工件之间的间隙产生电弧，电弧在工件上产生高温，使金属熔化并形成熔池。

同时，焊丝通过送丝机连续供给，焊丝在电弧的作用下也熔化并加入到熔池中，最终形成焊缝。

埋弧焊具有几个特点。

首先，埋弧焊的焊接速度快，效率高。

由于埋弧焊采用连续供丝的方式，焊接速度可达到每分钟数米，大大提高了焊接效率。

其次，埋弧焊的焊接质量稳定，焊缝质量好。

埋弧焊的焊接过程中，熔池受到保护，不会受到外界氧气和杂质的污染，因此焊缝质量更加稳定可靠。

此外，埋弧焊还能焊接较厚的工件，适用于多种材料的焊接。

埋弧焊广泛应用于各个领域。

首先，埋弧焊在船舶、桥梁、钢结构等大型工程中得到了广泛应用。

这些工程需要进行大量的焊接工作，埋弧焊的高效率和高质量使其成为首选。

其次，埋弧焊在石油、化工、电力等行业也有重要应用。

这些行业对焊接质量要求较高，埋弧焊能够满足其需求。

此外，埋弧焊还适用于焊接压力容器、管道、轨道交通车辆等领域。

埋弧焊是一种重要的焊接技术，具有焊接速度快、焊接质量高等特点，广泛应用于各个领域。

掌握埋弧焊的知识对于从事相关工作的人员来说非常重要，有助于提高焊接效率和质量。

埋弧焊（SAW）焊接方法介绍1．埋弧焊的原理埋弧焊是以电弧为热源的机械焊接方法。

埋弧焊实施过程如图1-2所示，它由4个部分组成：①焊接电源接在导电嘴和工件之间用来产生电弧；②焊丝由焊丝盘经送丝机构和导电嘴送入焊接区；③颗粒状焊剂由焊剂漏斗经软管均匀地堆敷到焊缝接口区；④焊丝及送丝机构、焊剂漏斗和焊接控制盘等通常装在一台小车上，以实现焊接电弧的移动。

图1—2 埋弧焊过程示意图埋弧焊焊缝形成过程如图1-3所示。

埋弧焊时，连续送进的焊丝在一层可熔化的颗粒状焊剂覆盖下引燃电弧。

当电弧热使焊丝、母材和焊剂熔化以致部分蒸发后，在电弧区便由金属和焊剂蒸气构成一个空腔，电弧就在这个空腔内稳定燃烧。

空腔底部是熔化的焊丝和母材形成的金属熔池，顶部则是熔融焊剂形成的熔渣。

电弧附近的熔池在电弧力的作用下处于高速紊流状态，气泡快速溢出熔池表面，熔池金属受熔渣和焊剂蒸气的保护不与空气接触。

随着电弧向前移动，电弧力将液态金属推向后方并逐渐冷却凝固成焊缝，熔渣则凝固成渣壳覆盖在焊缝表面。

焊接时焊丝连续不断地送进，其端部在电弧热作用下不断的熔化，焊丝送进稳定进行。

依据应用场合和要求不同，焊丝有单丝、双丝和多丝，有的应用中还以药芯焊丝替代裸焊丝，或用钢带代替焊丝。

埋弧焊有自动埋弧焊和手工埋弧焊两种方法，前者焊丝的送进和电弧的移动均由专用焊接小车完成，后者焊丝的送进由机械完成，而电弧的移动则由手持焊枪移动完成。

但不管那种方式，焊接时都要求满足溶化的焊剂和熔池金属在凝固前必须保持在原位置，有许多固定和定位装置可以保证这一要求。

图1—3 埋弧焊电弧和焊缝的形成1—焊剂 2—焊丝 3—电弧 4—熔池 5—熔渣 6—焊缝 7—焊件 8—渣壳埋弧焊焊剂的作用与焊条药皮相似，埋弧焊过程中，熔化焊剂产生的渣和气，有效地保护了电弧熔池，同时还可起到脱氧和掺合金的作用，与焊丝配合保证焊缝金属的化学成分和力学性能，防止焊缝中产生裂纹和气孔等缺陷，焊后未熔化的焊剂另行清理回收。
