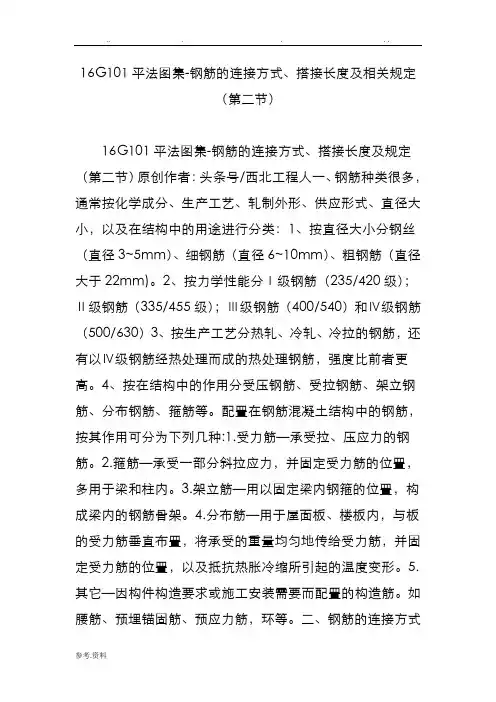

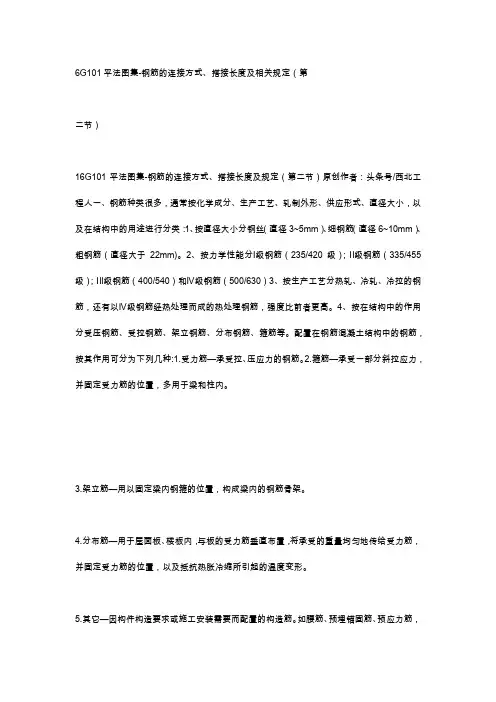

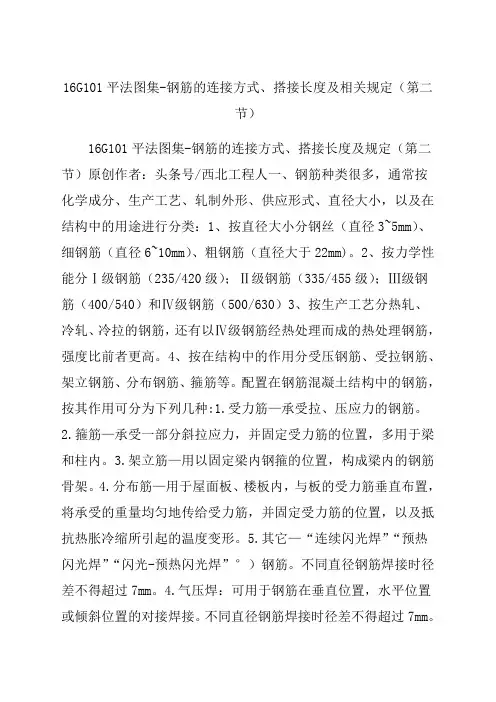

16G101平法图集-钢筋的连接方式、搭接长度及相关规定（第
二节）
16G101平法图集-钢筋的连接方式、搭接长度及规定（第二节）原创作者：头条号/西北工程人一、钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类：1、按直径大小分钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22mm)。
2、按力学性能分Ⅰ级钢筋（235/420级）；Ⅱ级钢筋（335/455级）；Ⅲ级钢筋（400/540）和Ⅳ级钢筋（500/630）3、按生产工艺分热轧、冷轧、冷拉的钢筋，还有以Ⅳ级钢筋经热处理而成的热处理钢筋，强度比前者更高。
4、按在结构中的作用分受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等。
配置在钢筋混凝土结构中的钢筋，按其作用可分为下列几种:1.受力筋—承受拉、压应力的钢筋。
2.箍筋—承受一部分斜拉应力，并固定受力筋的位置，多用于梁和柱内。
3.架立筋—用以固定梁内钢箍的位置，构成梁内的钢筋骨架。
4.分布筋—用于屋面板、楼板内，与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，并固定受力筋的位置，以及抵抗热胀冷缩所引起的温度变形。
5.其它—因构件构造要求或施工安装需要而配置的构造筋。
如腰筋、预埋锚固筋、预应力筋，环等。
二、钢筋的连接方式钢筋的三种连接方式
及要求施工现场钢筋的4种焊接方式绑扎搭接、机械搭接和焊接三种各自的特点常用焊接方法包括电阻点焊、闪光对焊、电渣压力焊、气压焊、电弧焊，使用者应注意：1.电阻点焊：用于钢筋焊接骨架和钢筋接网。
焊接骨架较小钢筋直径不大于10mm时，大小钢筋直径之比不宜大于3倍；较小直径为12~16mm时，大小钢筋直径之比不宜大于2倍。
焊接网较小钢筋直径不得小于较大直径的60%。
2.闪光对焊：钢筋直径较小，钢筋牌号较低，在《钢筋焊接及验收规程》JGJ 18-2012表4.3.2规定的范围内，可采用“连续闪光焊”；当钢筋直径超过该规程4.3.2规定，端面较平整时，宜采用“预热闪光焊”；当钢筋直径超过规程4.3.2规定且端面不平整时，应采用“闪光-预热闪光焊”连续闪光对焊所能焊接的钢筋直径上限应根据焊接容量，钢筋牌号等具体情况而定，并应符合该规定表4.3.2的要求。
闪光对焊时钢筋径差不得超过4mm。
3.电渣压力焊：仅应用于柱、墙等构件中竖向或斜向（倾斜度不大于10°）钢筋。
不同直径钢筋焊接时径差不得超过7mm。
4.气压焊：可用于钢筋在垂直位置，水平位置或倾斜位置的对接焊接。
不同直径钢筋焊接时径差不得超过7mm。
5.电弧焊：包括帮条焊、搭接焊、坡口焊、窄间隙焊和熔槽帮条焊。
帮条焊、熔槽帮条焊使用时应注意钢筋间隙的要求。
窄间隙焊用于直径大于等于16mm钢筋的现场水平连接。
熔槽帮条焊用于直径大于等于20mm钢筋的现场安
装焊接。
三、施工现场的一般习惯做法：1.竖向构件D>16
的时候一般采用电渣压力焊；2.平法规定框架柱纵向钢筋直径大于28的时候，不易采用绑扎搭接；3.如做预算的：出现不同形式连接（冲突时），以施工设计总说明为准，也就是以施工设计图纸中为准。
16G101-1，P59图集中钢筋搭接，需特别注意第4条四、钢筋的搭接长度16G101-1图集中给出了表，以查表方式直接查询。
1.钢筋搭接百分率含义：指的是对于同一连接区段内纵向钢筋搭接接头面积百分率；其实也就是区段内有连接接头纵向的钢筋截面面积和全部纵
向钢筋截面面积比值。
16G101-1，P6016G101-1，P612..同一构建中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。
钢筋绑扎搭接连接区段长度为1.3倍的搭接长度（1.3lt或1.3lte），凡搭接接头中点位于该连接区段长度内的搭接接头均属于同一连接区段，见图1.8-1.同一连接区段内纵向受力钢筋搭接接头面积百分率为该区段内有搭接接头的纵向
受力钢筋与全部纵向受力钢筋截面面积比值。
同一连接区段内纵向受力钢筋搭接接头面积百分率宜满足要求。
3.直径不相同钢筋搭接时，不应因直径不同钢筋搭接而使构件截面配筋面积减小，需按较小钢筋直径计算搭接长度及接头面积百分率，见图1.8-2。
相邻纵向受力钢筋直径不同时，各自的搭接长度也不同，此时连接区段长度应按相邻搭接钢筋较大直径钢筋搭接长度的1.3倍计算，见图1.8-3。
17G101-1，
P18图集中机械连接4.不同直径钢筋机械连接时，接头面积百分率按较小直径计算。
同一构件纵向受力钢筋直径不同时，连接区段长度较大直径计算，见图1.9。
五、平法中搭接率的规定16G101-1，P63图集中（柱）的搭接率规定
16G101-1，P84图集中（梁）的搭接率规定16G101-1，P99图集中（板）的搭接率规定12G901-1，P70图集中（墙）的搭接率规定说明：关于墙的搭接率有争议，软件中有两种方式：第一种按搭接错开面积百分率计算；第二种按平法图集计算。
六、钢筋安装要求钢筋绑扎前先认真熟悉图纸，检查配料表与图纸、设计是否有出入，仔细检查成品尺寸、心头是否与下料表相符。
核对无误后方可进行绑扎。
采用20#铁丝绑扎直径12以上钢筋，22#铁丝绑扎直径10以下钢筋。
墙①墙的钢筋网绑扎同基础。
钢筋有90°弯钩时，弯钩应朝向混凝土内。
②采用双层钢筋网时，在两层钢筋之间，应设置撑铁（钩）以固定钢筋的间距。
③墙筋绑扎时应吊线控制垂直度，并严格控制主筋间距。
剪力墙上下两边三道水平处应满扎，其余可梅花点绑扎。
④为了保证钢筋位置的正确，竖向受力筋外绑一道水平筋或箍筋，并将其与竖筋点焊，以固定墙、柱筋的位置，在点焊固定时要用线锤校正。
⑤外墙浇筑后严禁开洞，所有洞口预埋件及埋管均应预留，洞边加筋详见施工图。
墙、柱内预留钢筋做防雷接地引线，应焊成通路。
其位置、数量及做法详见安装施工图，焊接工作应选
派合格的焊工进行，不得损伤结构钢筋，水电安装的预埋，土建必须配合，不能错埋和漏埋。
梁与板①纵向受力钢筋出现双层或多层排列时，两排钢筋之间应垫以直径15mm的短钢筋，如纵向钢筋直径大于25mm时，短钢筋直径规格与纵向钢筋相同规格。
②箍筋的接头应交错设置，并与两根架立筋绑扎，悬臂挑梁则箍筋接头在下，其余做法与柱相同。
梁主筋外角处与箍筋应满扎，其余可梅花点绑扎。
③板的钢筋网绑扎与基础相同，双向板钢筋交叉点应满绑。
应注意板上部的负钢筋（面加筋）要防止被踩下；特别是雨蓬、挑檐、阳台等悬臂板，要严格控制负筋位置及高度。
④板、次梁与主梁交叉处，板的钢筋在上，次梁的钢筋在中层，主梁的钢筋在下，当有圈梁或垫梁时，主梁钢筋在上。
⑤楼板钢筋的弯起点，如加工厂（场）在加工没有起弯时，设计图纸又无特殊注明的，可按以下规定弯起钢筋，板的边跨支座按跨度1/10L为弯起点。
板的中跨及连续多跨可按支座中线1/6L为弯起点。
⑥框架梁节点处钢筋穿插十分稠密时，应注意梁顶面主筋间的净间距要有留有30mm，以利灌筑混凝土之需要。
⑦钢筋的绑扎接头应符合下列规定：1）搭接长度的末端距钢筋弯折处，不得小于钢筋直径的10倍，接头不宜位于构件最大弯矩处。
2）受拉区域内，Ⅰ级钢筋绑扎接头的末端应做弯钩，Ⅱ级钢筋可不做弯钩。
3）钢筋搭接处，应在中心和两端用铁丝扎牢。
4）受拉钢筋绑扎接头的搭接长度，
应符合结构设计要求。
5）受力钢筋的混凝土保护层厚度，应符合结构设计要求。
6）板筋绑扎前须先按设计图要求间距弹线，按线绑扎，控制质量。
7）为了保证钢筋位置的正确，根据设计要求，板筋采用钢筋马凳纵横@600予以支撑。
七、补充：第一节柱、梁、墙、板混凝土保护层示意图欢迎同行发表观点，感谢转发、评论。
有不妥之处请您指正，我们共同学习进步，谢谢！。
