磁路与变压器

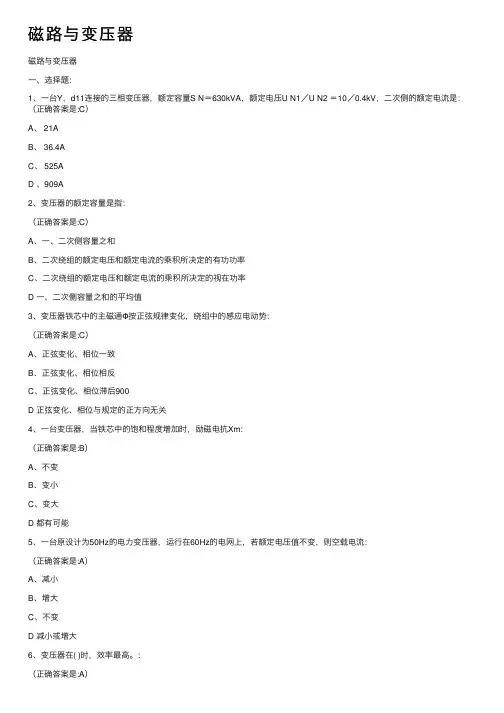

磁路与变压器磁路与变压器⼀、选择题：1、⼀台Y，d11连接的三相变压器，额定容量S N＝630kVA，额定电压U N1／U N2 ＝10／0.4kV，⼆次侧的额定电流是：（正确答案是:C）A、 21AB、 36.4AC、 525AD 、909A2、变压器的额定容量是指：（正确答案是:C）A、⼀、⼆次侧容量之和B、⼆次绕组的额定电压和额定电流的乘积所决定的有功功率C、⼆次绕组的额定电压和额定电流的乘积所决定的视在功率D ⼀、⼆次侧容量之和的平均值3、变压器铁芯中的主磁通Φ按正弦规律变化，绕组中的感应电动势：（正确答案是:C）A、正弦变化、相位⼀致B、正弦变化、相位相反C、正弦变化、相位滞后900D 正弦变化、相位与规定的正⽅向⽆关4、⼀台变压器，当铁芯中的饱和程度增加时，励磁电抗Xm：（正确答案是:B）A、不变B、变⼩C、变⼤D 都有可能5、⼀台原设计为50Hz的电⼒变压器，运⾏在60Hz的电⽹上，若额定电压值不变，则空载电流：（正确答案是:A）A、减⼩B、增⼤C、不变D 减⼩或增⼤6、变压器在( )时，效率最⾼。

：（正确答案是:A）A、额定负载下运⾏B、空载运⾏C、轻载运⾏D 超过额定负载下运⾏7、额定电压为10／0.4kV的配电变压器，连接组别⼀般采⽤( )接线⽅式。

：（正确答案是:C）A、 Y，y0B、 D，y11C、 Y，yn0D Y，d118、多台变压器在并联运⾏时：（正确答案是:D）A、容量较⼤的变压器⾸先满载B、容量较⼩的变压器⾸先满载C、短路阻抗百分数⼤的变压器⾸先满载D 短路阻抗百分数⼩的变压器⾸先满载9、⼀台双绕组变压器改接成⾃耦变压器，变⽐之间的关系可表⽰为：（正确答案是:A）A、 Ka＝1＋KB、 Ka＝K－1C、 K＝Ka＋1D K＝Ka10、⾃耦变压器的变⽐Ka⼀般：（正确答案是:B）A、≥2B、≤2C、≥10D ≤1011、变⽐k=2的变压器，空载损耗250W(从低压侧测得)，短路损耗1000W(从⾼压侧测得)，则变压器效率最⼤时，负载系数βm=( )：（正确答案是:C ）A、 1B、 2C、 0.5D 0.2512、若将变压器⼀次侧接到电压⼤⼩与铭牌相同的直流电源上，变压器的电流⽐额定电流( )：A、⼩⼀些B、不变C、⼤⼀些D ⼤⼏⼗倍甚⾄上百倍13、欲使变压器的ΔU=0，那么负载性质应为( )：（正确答案是:D）A、电阻电感性负载B、纯电阻负载C、纯感性负载D 电阻电容性负载14、对于三相⼼式变压器，如右图所⽰，其空载电流( )：（正确答案是:C）A、 Iou < IovB、 Iou = IovC、 Iou > IovD Iou > Iov > Iow15、⼀台变⽐K=3的三相变压器，在低压侧加额定电压，测出空载功率P0=3000W，若在⾼压侧加额定电压，测得功率为( )。

1. 下列说法中正确的是（ ）a ． 硅钢片具有高导磁率，可制造永久磁铁；b ． 调压器（自耦变压器）既可调节交流电压，也可调节直流电压；c ． 交流继电器铁心上有短路铜环，是为了防震；d ． 直流电磁铁消耗的功率有铜损和铁损。

2. 变压器的容量S N 一定，其输出有功功率不仅取决于负载的______大小，还取决于负载的______高低。

3. 某信号源内阻为512Ω，若要使它向8Ω的喇叭输出最大功率，则输出变压器的变比K应为多大？4. 将直流继电器接在同样电压的交流电源上使用，结果（ ）a ． 没有影响，照常工作；b ． 电流过小，吸力不足，铁心发热；c ． 电流过大，烧坏线圈。

5. 某变压器额定电压为220V/110V ，今电源电压为220V ，欲将其升高到440V ，可采用（ ）a ． 将副绕组接到电源上，由原绕组输出；b ． 将副绕组匝数增加到4倍；c ． 将原绕组匝数减少为1/4。

6. 某电源变压器的容量为100V A ，额定电压为380V/220V 。

（1）若接一只220V ，40W 的白炽灯，则消耗铜损R Cu ＝2W ，铁损R Fe ＝3W ，试求副边电流和效率，输出视在功率占容量百分之几？（2）若接一只220V ，40W ，功率因数5.0cos =ϕ的日光灯（不计镇流器的功率损失），试求副边电流，铜损，和效率（铁损正比于电压），输出视在功率占容量百分之几？7. 有一空载变压器，原边加额定电压220V ，并测得原绕组电阻R 1＝10Ω，试问原边电流是否等于22A ？8. 如果变压器原绕组的匝数增加一倍，而所加电压不变，试问励磁电流将有何变化？9. 有一台电压为220V/110V 的变压器，N 1＝2000，N 2＝1000。

有人想省些铜线，将匝数减为400和200，是否也可以？10. 变压器的额定电压为220V/110V ，如果不慎将低压绕组接到220V 电源上，试问励磁电流有何变化？后果如何？11. 交流电磁铁在吸合过程中气隙减小，试问磁路磁组、线圈电感、线圈电流以及铁中心磁通的最大值将作何变化（增大、减小、不变或近于不变）？12. 有一线圈，其匝数N ＝1000，绕在由铸钢制成的闭合铁心上，铁心的截面积S Fe ＝20cm 2，铁心的平均长度l Fe ＝50cm 。

第3章 磁路和变压器习题解答习题A 选择题3-1磁感应强度单位是（ ）。

AA.特[斯拉]（T）B.韦[伯]（Wb）C.伏秒（V·s）3-2磁性物质的磁导率不是常数，因此（ ）。

CA.Φ与I 成正比B.Φ与B 不成正比C. B 与H 不成正比3-3在直流空心线圈置入铁心后，如在同一电压作用下，则电流I（ ）。

BA.增大B.减小C.不变3-4在直流空心线圈置入铁心后，如在同一电压作用下，则磁通（ ）。

AA.增大B.减小 C .不变3-5在直流空心线圈置入铁心后，如在同一电压作用下，则电感L（ ）。

AA.增大B.减小C.不变3-6在直流空心线圈置入铁心后，如在同一电压作用下，则功率P（ ）。

BA.增大B.减小C.不变3-7 铁心线圈中的铁心到达磁饱和时，则线圈电感L（ ）。

BA. 增大B.减小C.不变3-8在交流铁心线圈中，如将铁心截面积减小，其它条件不变，则磁动势( ) 。

AA.增大B.减小C.不变3-9交流铁心线圈的匝数固定，当电源频率不变时，则铁心中主磁通的最大值基本上决定于（ ）。

CA.磁路结构B.线圈阻抗C.电源电压3-10为了减小涡流损耗，交流铁心线圈中的铁心由钢片（ ）叠成。

CA. 垂直磁场方向B.任意C. 顺磁场方向3-11 当变压器的负载增加后，则（ ）。

AA.一次侧电流1I 和二次侧电流2I 同时增大B.二次侧负载电流2I 增大, 一次侧电流1I 保持不变C.铁芯中磁通m Φ增大3-12 50Hz 的变压器用于30Hz 是，则（ ）。

CA.一次侧电压1U 降低B.m Φ近于不变C.可能烧坏绕组3-13 一台10/0.4Kv，Δ/Y 连结的三相变压器的变比是（ ）。

BA.25B.43.3C.14.433-14变压器额定容量的单位是（ ）。

BA.kVarB. kV·AC. kWB 基本题电工与电子技术2 3-15有一交流铁心线圈，接在f=50Hz 的正弦电源上，在铁心得到磁通的最大值3104−×=Φm Wb。

《电机学》复习题一、磁路与变压器1、变压器就是利用___________ 原理来升高或降低电压的一种静止的电能转换器。

2、_____ 是所有变压器中用途最广、生产量最大的一种变压器。

（A）电力变压器；（B）整流变压器；（C）电炉变压器；（D ）高压试验变压器3、变压器铁芯多采用交叠式装配，使各层的接缝不在同一地点，可增大激磁电流。

（）4、为了绝缘方便，变压器低压绕组紧靠铁芯，高压绕组则套在低压绕组的外面。

（）5、在三相变压器中，额定电压都是指线电压。

（）6、在三相变压器中，额定电流都是指相电流。

（）7、三相变压器其铭牌数据S N =5000kVA，U IN /U2N =66/10.5 kV，一次侧为Y接法，二次侧为△接法，则二次侧的额定电流为_____________ 。

（A）375A ；（B）297.4A ；（C）43.74A ；（D）274.93A。

&三相变压器其铭牌数据S N =50kVA，U IN /U2N =10000/400 V，一次侧、二次侧都为Y接法，则一次侧的额定电流为___________ 。

（A） 4.89A ；（B） 2.89A ；（C）42.17A ；（D）72.17A。

9、变压器从一次侧到二次侧的能量传递过程是依靠___________ 的媒介而实现的。

10、变压器在铁芯饱和时，为了得到正弦变化的磁通，磁化电流中的高次谐波分量，尤其是_________ 是必需的。

11、变压器在铁芯饱和时，如果磁化电流为纯粹的正弦波，则磁通便为一正弦波。

（）12、变压器在感性负载时，二次侧端电压一定低于二次侧的感应电势。

（）13、变压器在容性负载时，二次侧端电压一定低于二次侧的感应电势。

（）14、变压器空载试验可以测定变压器的变压比、空载电流、空载损耗以及15、为了安全，变压器的空载试验一般都在低压侧进行。

（）16、为了测量方便，变压器负载试验时一般都是把低压侧接电源，而令高压侧短路。

磁路与变压器作业习题及答案作业6-1．电机和变压器的磁路常采用什么材料制成？这些材料各有哪些主要特性？6-2．为什么变压器的铁芯要用硅钢片叠压而成？假如用整块的铁芯能否正常工作？ 6-3．某变压器一次绕组电压1220V U =，二次绕组电压为V U 242=。

若一次绕组匝数1440N =匝，求二次绕组的匝数为多少？6-4．已知某单相变压器的一次绕组电压为3000V ，二次绕组电压为220V ，负载是一台220V ，25kw的电阻炉，试求一，二次绕组的电流各为多少？6-5．有一台单相照明用变压器，容量为10KV A ，额定电压为3300V/220V 。

今欲在二次绕组上接60W/220V 的白炽灯，如果变压器在额定状况下运行，这种电灯可以接多少个？并求一次、二次绕组的额定电流。

6-6． 额定容量S N =2KV A 的单相变压器，一次、二次绕组的额定电压分别为U 1N =220V ，U 2N =110V ，求一次、二次绕组的额定电流各为多少？6-7．某晶体管收音机输出变压器的一次绕组匝数为3001=N 匝，二次绕组匝数802=N 匝。

原配扬声器6Ω，现欲改接10Ω的扬声器，若一次绕组匝数不变，问二次绕组匝数应如何变动，才能使阻抗匹配？6-8．有一电压比为220/110 V 的降压变压器，如果次级接上55 Ω 的电阻，求变压器初级的输入阻抗。

作业答案6-1．答：电机和电力变压器的磁路常用硅钢片制作。

特点是强度高，导磁率高。

6-2．答：组成变压器铁芯的硅钢片不是一整块，而是极薄的一片一片叠压而成，是为了增大铁芯中的电阻，阻断涡流回路，以减少电能转化成铁芯的内能，提高效率，是防止涡流而采取的措施。

不能用整块的铁芯。

6-3．答：2121N N U U =，244024220N =，482=N 匝6-4．答：222I U P =A 6.11322025000222===U PI1221N N I I =8.3A 113.630002202122121=⨯===I U U I N N I6-5．答：1666010103=⨯个45.3A 16622060167222=⨯=⨯=U P I3.02A 45.300332202122121=⨯===I U U I N N I6-6．答：A 2.811102000222=⨯==U S IA 1.92202000111===U S I6-7．答：22211)(Z N N Z = 10)'300(6)80300(222⨯=⨯N 10380610'2≈⨯=N 6-8．答：Ω=⨯==22055)110220()(222211Z N N Z。

磁路与变压器习题参考答案一、填空题1．变压器运行中，绕组中电流的热效应所引起的损耗称为铜损耗；交变磁场在铁心中所引起的磁滞损耗和涡流损耗合称为铁损耗。

铁损耗又称为不变损耗；铜损耗称为可变损耗。

2．变压器空载电流的有功分量很小，无功分量很大，因此空载的变压器，其功率因数很低，而且是感性的。

3．电压互感器在运行中，副方绕组不允许短路；而电流互感器在运行中，副方绕组不允许开路。

从安全的角度出发，二者在运行中，其铁心和副绕组都应可靠地接地。

4．变压器是能改变电压、电流和阻抗的静止的电气设备。

5．三相变压器的额定电压，无论原方或副方的均指其线电压；而原方和副方的额定电流均指其线电流。

6．变压器空载运行时，其空载电流是很小的，所以空载损耗近似等于铁损耗。

7．电源电压不变，当副边电流增大时，变压器铁心中的工作主磁通Φ将基本维持不变。

二、判断题1. 变压器的损耗越大，其效率就越低。

（对）2. 变压器从空载到满载，铁心中的工作主磁通和铁损耗基本不变。

（对）3. 变压器无论带何性质的负载，当负载电流增大时，输出电压必降低。

（错）4. 电流互感器运行中副边不允许开路，否则会感应出高电压而造成事故。

（错）5. 互感器既可用于交流电路又可用于直流电路。

（错）6. 变压器是依据电磁感应原理工作的。

（对）7. 电机、电器的铁心通常都是用软磁性材料制成。

（对）8. 自耦变压器由于原副边有电的联系，所以不能作为安全变压器使用。

（对）9. 变压器的原绕组就是高压绕组。

（错）三、选择题1. 变压器若带感性负载，从轻载到满载，其输出电压将会（ B ）A、升高；B、降低；C、不变。

2. 变压器从空载到满载，铁心中的工作主磁通将（ C ）A、增大；B、减小；C、基本不变。

3. 电压互感器实际上是降压变压器，其原、副方匝数及导线截面情况是（A ）A、原方匝数多，导线截面小；B、副方匝数多，导线截面小。

4. 自耦变压器不能作为安全电源变压器的原因是（ B ）A、公共部分电流太小；B、原副边有电的联系；C、原副边有磁的联系。

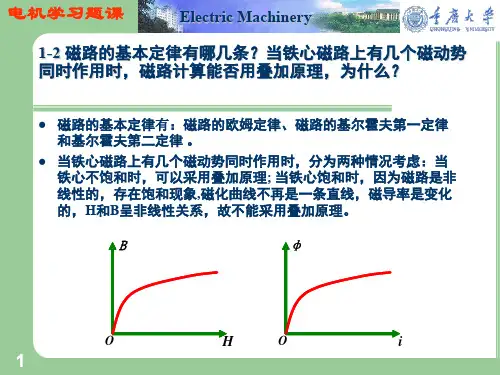

第四章 磁路和变压器一．基本概念1、 磁路基本物理量磁感应强度(B)：表示磁场内某点的磁场强弱和方向的物理量。

单位是 ，单位符号是 基本公式：B=μH (μ表磁导率，H 表示磁场强度)2、 磁通Ф磁通Ф=BS ；磁通单位是 单位符号是3、 磁场强度磁场强度（H ）:是用来确定磁场和电流之间关系的辅助物理量。

代表磁路中单位平均长度上的磁动势。

磁动势(F):励磁电流与线圈匝数的乘积。

F=IN4.磁导率μ磁导率μ：用来衡量物质导磁能力的物理量。

单位是真空的磁导率是一常数，磁性材料的的磁导率不是一个常数。

4、 软磁材料用于制造电机、变压器等电气设备的铁芯；硬磁材料制造永久磁铁SLF μφ= 即：磁阻正比于磁路长度，而与磁导率和磁路截面积的乘积成反比。

二、变压器 具有变电压、变电流和变阻抗的作用。

1、电压变换关系式： ；电流变换关系式：阻抗变换关系式：2、电压调整率：副绕组电压随电流变化的程度。

公式：3、变压器的损耗包括：铜耗和铁耗 效率：%10022%100122e⨯++=⨯+=F CU P P P P P P P η 5、 自耦变压器特点是：副绕组是原绕组的一部分。

原副边电流电压之比分别为：6、 电流互感器电流互感器相当于升压变压器。

例：一单相变压器额定容量为50KV A ，额定电压为10000/230V 。

当此变压器向R=0.842Ω，XL=0.618Ω的负载供电时正好满载，求变压器原副绕组的额定电流和电压调整率。

例：额定容量为100KV A ，额定电压为6000/230V 的变压器，铁损耗为500W ，满载时铜耗为1400W 。

这台变压器在满载情况下向功率因数为0.8的负载供电时。

副绕组的端电压为220V ，求变压器的效率、。
