示波器使用方法

示波器上的按键使用方法示波器是一种常用的电子测量仪器，用于显示和分析电压信号的波形。

在示波器上有许多按键，每个按键都有特定的功能。

以下是示波器按键的使用方法。

1. 开关按钮：示波器的开关按钮用于打开或关闭示波器。

当按下此按钮时，示波器将开始工作并显示波形信号。

2. 垂直调节按钮：示波器的垂直调节按钮用于调整信号在屏幕上的垂直位置。

通过旋转按钮，可以将信号移动到屏幕的上部、中部或下部。

3. 水平调节按钮：示波器的水平调节按钮用于调整信号在时间轴上的位置。

通过旋转按钮，可以将信号移动到所需的位置，以便更好地观察波形。

4. 垂直触发按钮：示波器的垂直触发按钮用于设置触发电平。

触发电平用于指定何时开始显示波形信号。

通过旋转按钮，可以调整触发电平的值。

5. 水平触发按钮：示波器的水平触发按钮用于设置触发时刻。

触发时刻是指示波器何时开始显示波形信号的时间点。

通过旋转按钮，可以调整触发时刻的值。

6. 选择按钮：示波器的选择按钮用于选择不同的输入通道。

如果示波器有多个输入通道，按下选择按钮可以切换通道并显示不同的波形信号。

7. 尺度调节按钮：示波器的尺度调节按钮用于调整波形的幅度大小。

通过旋转按钮，可以将波形放大或缩小，以便更好地观察信号的细节。

8. 双踪按钮：示波器的双踪按钮用于显示两个不同的波形信号。

通过按下此按钮，可以在屏幕上同时显示两个信号，并进行比较和分析。

9. 自动按钮：示波器的自动按钮用于自动调整波形的显示和设置。

通过按下此按钮，示波器将自动选择合适的尺度、位置和触发设置，以便更好地显示波形信号。

10. 存储按钮：示波器的存储按钮用于存储当前显示的波形信号。

通过按下此按钮，示波器将保存当前波形，并可以在以后进行分析和比较。

11. 光标按钮：示波器的光标按钮用于添加光标，并在波形上测量时间和电压值。

通过按下此按钮，可以在波形上添加水平和垂直的光标，并通过旋转按钮进行测量。

12. 触发按钮：示波器的触发按钮用于手动触发波形的显示。

示波器的使用方法示波器是一种常用的电子仪器，用于测量电流和电压的波形，并显示在示波器屏幕上。

下面将介绍示波器的使用方法，帮助您更好地使用示波器。

1.连接电路：首先，将待测电路与示波器连接。

将被测电路的信号源输出连接到示波器的输入端口。

通常，信号源输出和示波器的输入端口通过电缆连接，确保连接良好。

2.选择时间与电压基准：在使用示波器之前，您需要选择适当的时间与电压基准。

时间基准用于确定波形在屏幕上的水平位置，电压基准用于确定波形的垂直位置。

时间基准通常是以秒为单位，电压基准通常是以伏特为单位。

3.设置触发：触发是指示波器何时开始显示波形的设置。

触发通常设置为波形的一些特定位置或水平。

可以设置触发沿（上升沿或下降沿）和触发电平（高电平或低电平）等。

触发设置是确保波形正确显示的重要步骤。

4.调整时间和电压：根据被测信号的特性，调整示波器的时间和电压范围。

时间范围决定了波形在屏幕上显示的时间长度，电压范围决定了波形的垂直高度。

5.显示波形：设置好以上参数后，示波器将显示被测电路的波形。

波形将以连续的图像显示在示波器屏幕上，您可以观察波形的形状、幅值、频率等特性。

您还可以通过调整时间和电压范围来改变波形的显示。

6.添加测量：示波器通常具有各种测量功能，例如电压峰-峰值、频率、周期、占空比等。

您可以添加这些测量值以获得更多信息。

示波器通常会自动计算这些测量值并显示在屏幕上。

7.保存和导出数据：一旦您得到了想要的波形图和测量结果，您可以选择保存这些数据以备将来参考。

示波器通常具有保存和导出数据的功能，您可以将数据保存到内部存储器、USB设备或计算机上。

8.调整触发和测量条件：如果波形显示不清晰或需要更详细的测量结果，您可以调整触发和测量条件。

例如，您可以改变触发沿、触发电平或更改测量参数的设置。

9.故障排除：示波器是电子工程师和技术人员在故障排除电路问题时常用的工具。

通过观察和测量电路的波形，可以帮助确定故障的原因和位置。

示波器的简单使用流程
示波器是一种电子仪器，用于测量和显示电信号的变化。

下面是示波器的简单使用流程：
1. 准备工作：将示波器放在干燥、通风良好的地方，避免阳光直射或潮湿的环境。

插上电源线，打开示波器电源，等待示波器初始化完成。

2. 连接电路：将需要测量的电路连接到示波器输入端口，可以使用钳型探头或夹具等测量工具。

3. 调节参数：根据需要，设置示波器的时间基准、垂直放大倍数、触发源等参数。

调节水平和垂直控制旋钮，使信号合适地显示在屏幕上。

4. 开始测量：触发示波器，开始测量电信号的变化。

可以通过示波器的光标、测量功能等工具，获得更多的信号参数。

5. 分析结果：根据示波器显示的波形和信号参数，分析电路的工作状态和可能的问题。

6. 安全操作：使用示波器时要注意安全，避免触电或短路等危险。

注意使用正确的测量工具和参数，避免损坏电路和示波器本身。

以上就是示波器的简单使用流程，希望对大家有所帮助。

- 1 -。

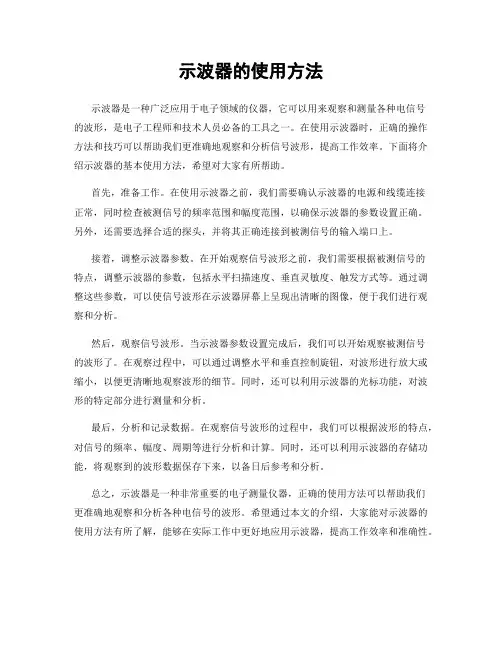

示波器的使用方法示波器是一种广泛应用于电子领域的仪器，它可以用来观察和测量各种电信号的波形，是电子工程师和技术人员必备的工具之一。

在使用示波器时，正确的操作方法和技巧可以帮助我们更准确地观察和分析信号波形，提高工作效率。

下面将介绍示波器的基本使用方法，希望对大家有所帮助。

首先，准备工作。

在使用示波器之前，我们需要确认示波器的电源和线缆连接正常，同时检查被测信号的频率范围和幅度范围，以确保示波器的参数设置正确。

另外，还需要选择合适的探头，并将其正确连接到被测信号的输入端口上。

接着，调整示波器参数。

在开始观察信号波形之前，我们需要根据被测信号的特点，调整示波器的参数，包括水平扫描速度、垂直灵敏度、触发方式等。

通过调整这些参数，可以使信号波形在示波器屏幕上呈现出清晰的图像，便于我们进行观察和分析。

然后，观察信号波形。

当示波器参数设置完成后，我们可以开始观察被测信号的波形了。

在观察过程中，可以通过调整水平和垂直控制旋钮，对波形进行放大或缩小，以便更清晰地观察波形的细节。

同时，还可以利用示波器的光标功能，对波形的特定部分进行测量和分析。

最后，分析和记录数据。

在观察信号波形的过程中，我们可以根据波形的特点，对信号的频率、幅度、周期等进行分析和计算。

同时，还可以利用示波器的存储功能，将观察到的波形数据保存下来，以备日后参考和分析。

总之，示波器是一种非常重要的电子测量仪器，正确的使用方法可以帮助我们更准确地观察和分析各种电信号的波形。

希望通过本文的介绍，大家能对示波器的使用方法有所了解，能够在实际工作中更好地应用示波器，提高工作效率和准确性。

示波器使用方法说明书一、简介示波器是一种常用的电子测试设备，用于观察电流、电压、频率等信号的波形，并能进行测量和分析。

本说明书旨在为用户提供使用示波器的详细方法和步骤，帮助用户充分发挥示波器的功能。

二、安装与连接1. 将示波器放置在平稳的台面上，确保通风良好。

2. 将示波器的电源线插入交流电源插座，并确保电源线连接牢固。

3. 使用合适的连接线将待测电路的输出端与示波器的输入端相连，确保连接牢固可靠。

三、调整示波器参数1. 打开示波器电源，待示波器启动后，在显示屏上会出现初始界面。

2. 调整水平扫描控制，使波形在屏幕上水平移动。

3. 调整垂直幅度控制，使波形在屏幕上垂直移动。

4. 调整触发控制，使波形在屏幕上稳定显示。

四、观察波形1. 调整水平扫描速度，通过旋钮控制波形的宽度，观察信号的周期。

2. 调整垂直灵敏度，通过旋钮控制波形的高度，观察信号的幅值。

3. 使用游标测量功能，可以在屏幕上选择特定的点进行测量，如周期、频率、峰峰值等。

五、保存和存储波形1. 示波器通常具备存储和回放功能，可将观察到的波形图像进行保存和存储。

2. 使用示波器内置的存储设备，选择合适的文件名并进行保存。

3. 存储的波形可以通过示波器的回放功能进行再次观察和分析。

六、使用示波器的注意事项1. 在使用示波器之前，务必仔细阅读和理解本说明书，确保正确操作。

2. 遵循电路安全操作规范，避免触电和短路等事故发生。

3. 使用示波器时，应注意电流和电压的测量范围，避免超过示波器的额定参数。

4. 示例波器有很强的测量能力，请勿将其用于非法用途或与他人的隐私权利相冲突的行为。

七、故障排除1. 若示波器出现异常现象，比如显示不稳定、无法触发等问题，应先检查示波器的连接是否正确。

2. 若连接无误，可尝试重新启动示波器，或将示波器恢复出厂设置。

3. 若问题仍未解决，请联系售后服务。

八、维护与保养1. 定期对示波器进行外观清洁，使用干净、柔软的布进行擦拭，避免使用化学溶剂和腐蚀性液体。

示例波器的简单使用流程讲解1. 硬件准备在开始使用示波器之前，首先需要进行一些硬件准备工作。

•示波器：选择一款合适的示波器，根据需要选择相应的带宽和采样率。

•探头：根据需要选择合适的探头，常见的有10:1和1:1两种比例的探头。

•电源：确保示波器和被测设备都有稳定的电源供应。

2. 连接示波器接下来，将示波器正确连接到被测电路上。

1.探头连接：将探头的接地夹具连接到电路的接地点上，将探头的信号夹具连接到被测电路上的信号点。

2.示波器连接：将探头的信号夹具分别插入示波器的通道输入接口。

注意，如果示波器有多个通道，需要选择合适的通道进行连接。

3. 示波器设置在完成硬件连接后，需要进行示波器的设置，以便正确地显示和分析被测信号。

1.时间基准设置：选择合适的时间基准，根据被测信号的频率确定采样速率。

一般来说，时间基准选择为1ms/div或10ms/div比较合适。

2.触发设置：设置触发模式和触发电平，以便在被测信号满足触发条件时，示波器进行采样和显示。

3.垂直设置：设置垂直尺度和偏移，以便正确地显示被测信号的幅值。

4.水平设置：设置水平尺度和偏移，以便正确地显示被测信号的时间轴。

4. 测量和分析完成示波器的设置后，可以开始测量和分析被测信号了。

1.观察波形：观察示波器屏幕上显示的波形，确保信号的波形和幅值符合预期。

2.测量幅值：使用示波器的幅值测量功能，测量信号的峰值、峰-to-峰值、平均值等参数。

3.测量频率：使用示波器的频率测量功能，测量信号的频率和周期。

4.捕获触发事件：使用示波器的触发功能，捕获特定事件发生时的波形，以便进一步分析和调试。

5.调整参数：根据测量结果进行必要的参数调整，以便优化被测电路的性能。

5. 结束测试在完成测量和分析后，需要进行一些收尾工作。

1.断开连接：将示波器的探头从被测电路上拔下来，确保安全和保护示波器和被测设备。

2.保存数据：如果有需要，可以将示波器上的波形数据保存下来，以便后续分析和报告。

示波器的使用方法
示波器是一种用于显示电信号波形的仪器，主要用于电子、电气、通信等领域的实验、研究和故障排查。

使用示波器需要以下几个步骤：
1. 连接电源：将示波器的电源线插入电源插座，并确保电源开关处于关闭状态。

2. 连接探头：将探头的接地线连接到示波器的接地端口，将探头的其他一端连接到待测电路中与信号相接位置。

3. 调整示波器控制：打开示波器的电源开关，调节控制面板上的各个旋钮和按钮，以便正确地显示待测信号波形。

4. 调整时间基准：通过旋转示波器上的时间基准旋钮，以便调整波形在水平方向上的显示范围和速度。

5. 调整垂直增益：通过旋转示波器上的垂直增益旋钮，以便调整波形在垂直方向上的显示范围和放大倍数。

6. 观察信号波形：在示波器的显示屏上观察待测信号的波形。

可以调整时间基准和垂直增益来获取清晰、稳定的波形显示。

7. 分析信号特征：根据示波器显示的波形，分析信号的频率、振幅、周期等特征。

8. 关闭示波器：完成使用后，关闭示波器的电源开关，并拔出
电源线。

请注意，示波器的具体使用方法可能因品牌和型号而有所差异，建议在使用示波器前先阅读并理解相关的使用手册或操作指南。

示波器的正确使用方法
示波器是一种常用的电子测量仪器，用于观察电信号波形的变化。

然而，如果不正确使用示波器，可能会导致误读或损坏仪器。

以下是示波器的正确使用方法：
1.选择合适的探头。

不同的探头适用于不同的频率和信号类型。

应该根据所测量的信号类型和频率来选择合适的探头。

2.调整示波器的时间基准。

示波器的时间基准决定了信号在屏幕上的显示速度。

应该根据信号的频率和波形来选择合适的时间基准。

3.调整示波器的垂直增益。

垂直增益决定了信号在屏幕上的纵向显示大小。

应该根据信号的幅值来选择合适的垂直增益。

4.调整示波器的触发电平。

触发电平决定了示波器何时开始显示信号。

应该根据信号的波形来选择合适的触发电平。

5.调整示波器的扫描模式。

扫描模式决定了信号在屏幕上的显示方式。

应该根据信号的波形和需要观察的细节来选择合适的扫描模式。

6.避免电路短路。

使用示波器时，应该确保电路中没有短路情况。

否则，示波器可能会受到损坏。

7.保持示波器清洁。

示波器的屏幕应该经常清洁，以确保信号显示的清晰度。

同时，应该保持示波器的工作环境清洁，避免灰尘和湿气对仪器的影响。

通过正确使用示波器，可以准确地观察电信号波形的变化，从而更好地进行电子测量和维修工作。

- 1 -。

⽰波器的使⽤⽅法⽰波器的使⽤⽅法在家电维修的过程中使⽤⽰波器已⼗分普遍。

通过⽰波器可以直观地观察被测电路的波形，包括形状、幅度、频率（周期）、相位，还可以对两个波形进⾏⽐较，从⽽迅速、准确地找到故障原因。

正确、熟练地使⽤⽰波器，是初学维修⼈员的⼀项基本功能。

虽然⽰波器的牌号、型号、品种繁多，但其基本组成和功能却⼤同⼩异，本⽂介绍通⽤⽰波器的使⽤⽅法。

⼀、⾯板介绍1.亮度和聚焦旋钮亮度调节旋钮⽤于调节光迹的亮度（有些⽰波器称为"辉度"），使⽤时应使亮度适当，若过亮，容易损坏⽰波管。

聚焦调节旋钮⽤于调节光迹的聚焦（粗细）程度，使⽤时以图形清晰为佳。

2.信号输⼊通道常⽤⽰波器多为双踪⽰波器，有两个输⼊通道，分别为通道1（CH1）和通道2（CH2），可分别接上⽰波器探头，再将⽰波器外壳接地，探针插⾄待测部位进⾏测量。

3.通道选择键（垂直⽅式选择）常⽤⽰波器有五个通道选择键：（1）CH1：通道1单独显⽰；（2）CH2：通道2单独显⽰；（3）ALT：两通道交替显⽰；（4）CHOP：两通道断续显⽰，⽤于扫描速度较慢时双踪显⽰；（5）ADD：两通道的信号叠加。

维修中以选择通道1或通道2为多。

4.垂直灵敏度调节旋钮调节垂直偏转灵敏度，应根据输⼊信号的幅度调节旋钮的位置，将该旋钮指⽰的数值（如0.5V/div，表⽰垂直⽅向每格幅度为0.5V）乘以被测信号在屏幕垂直⽅向所占格数，即得出该被测信号的幅度。

5.垂直移动调节旋钮⽤于调节被测信号光迹在屏幕垂直⽅向的位置。

6.⽔平扫描调节旋钮调节⽔平速度，应根据输⼊信号的频率调节旋钮的位置，将该旋钮指⽰数值（如0.5ms/div，表⽰⽔平⽅向每格时间为0.5ms），乘以被测信号⼀个周期占有格数，即得出该信号的周期，也可以换算成频率。

7.⽔平位置调节旋钮⽤于调节被测信号光迹在屏幕⽔平⽅向的位置。

8.触发⽅式选择⽰波器通常有四种触发⽅式：（1）常态（NORM）：⽆信号时，屏幕上⽆显⽰；有信号时，与电平控制配合显⽰稳定波形；（2）⾃动（AUTO）：⽆信号时，屏幕上显⽰光迹；有信号时与电平控制配合显⽰稳定的波形；（3）电视场（TV）：⽤于显⽰电视场信号；（4）峰值⾃动（P-P AUTO）：⽆信号时，屏幕上显⽰光迹；有信号时，⽆需调节电平即能获得稳定波形显⽰。

示波器的使用流程示波器是一种常见的电子测试仪器，常用于观测、测量和分析电信号的形态、幅度、频率和相位等参数。

它在电子工程师、电子爱好者和研究人员中广泛使用。

本文将介绍示波器的使用流程，帮助读者了解如何正确地操作示波器以获取准确的测试结果。

一、准备工作在开始使用示波器之前，首先需要确保以下几点准备工作已完成：1. 确认电源：连接示波器的电源线并确保电源正常工作。

2. 连接测量信号：根据需要，将待测信号连接到示波器的输入端口。

可以使用探头将信号连接到示波器的BNC插孔上。

3. 调整探头：如果使用探头连接信号源，请在连接之前确认探头的衰减和补偿设置正确。

二、设置示波器参数设置示波器参数可以根据实际需要来调整示波器的采样率、增益、时间基准和触发方式等。

1. 选择采样率：根据需要可以设置示波器的采样率，它决定了示波器对信号进行采样的频率。

采样率过低可能会导致信号失真或丢失细节，采样率过高可能会浪费资源。

2. 调整增益：示波器可以调整信号的垂直幅度，通过调整示波器的增益设置来适应待测信号的振幅范围。

3. 设置时间基准：示波器的时间基准可以调整横轴上的时间刻度。

根据需要可以选择合适的时间范围，以便更好地观察信号的周期性和频率。

4. 选择触发方式：示波器的触发方式可以帮助我们稳定地显示待测信号。

可以选择边沿触发、脉冲触发或者外部信号触发等不同的触发方式。

三、观察和分析信号当示波器的参数设置完成后，我们可以开始观察和分析待测信号了。

1. 显示信号：示波器会将信号显示在屏幕上，通过调整示波器的垂直和横轴设置，可以确保信号在屏幕上完整地显示出来，并使其易于观察和分析。

2. 测量参数：示波器通常提供了一些测量功能，比如幅度测量、周期测量、频率测量等。

可以根据需要使用示波器的测量功能获取信号的具体参数。

3. 捕获和保存数据：示波器通常具有数据捕获和保存的功能，可以将观察到的信号数据保存到示波器的内存或外部存储介质中，以便后续的分析和处理。

示波器用法示波器是一种常用的电子测试仪器，用于观察和测量电信号的波形。

它是电子工程师和技术人员在电路设计、故障排除和信号分析中必备的工具之一。

本文将介绍示波器的基本原理、使用方法和注意事项。

一、示波器的基本原理示波器的基本原理是利用电子束在荧光屏上的扫描来显示电信号的波形。

当电信号进入示波器后，经过放大和处理后，被送入电子枪中。

电子枪会发射出高速电子束，经过磁偏转系统的控制，在荧光屏上形成波形图案。

用户可以通过调节示波器的各种参数，如水平和垂直灵敏度、触发电平等，来获得所需的波形显示。

二、示波器的使用方法1. 连接电路：首先，将待测电路与示波器相连。

通常，示波器有两个输入通道，可以同时显示两个信号的波形。

将待测信号通过探头接入示波器的输入通道中。

需要注意的是，示波器的输入阻抗要与待测电路的输出阻抗匹配，以保证测量结果的准确性。

2. 调节示波器参数：在连接好电路后，需要调节示波器的各种参数，以便正确显示波形。

首先，调节水平灵敏度，使波形在屏幕上水平居中。

然后，调节垂直灵敏度，使波形在屏幕上垂直居中，并适当放大或缩小波形。

最后，设置触发电平和触发方式，以确保波形在屏幕上稳定显示。

3. 观察和分析波形：当示波器调节完成后，可以观察和分析电信号的波形。

示波器通常具有多种显示模式，如时间域显示和频谱分析等。

在观察波形时，可以测量波形的幅值、周期、频率等参数，并进行相应的分析和判断。

三、示波器的注意事项1. 示波器的使用需要一定的专业知识和技能，不熟悉操作的人员应避免独自使用，以免引发意外或损坏设备。

2. 在连接电路时，应注意避免短路和接地故障，以免影响测量结果或损坏示波器。

3. 在调节示波器参数时，应先选择合适的水平和垂直灵敏度范围，再逐步调整至所需的显示效果。

4. 在观察波形时，应注意波形是否稳定、清晰，是否有噪声等异常情况。

若发现异常，应检查电路连接和示波器设置，进行必要的调整和修复。

5. 示波器的测量精度受到多种因素的影响，如频率响应、放大器的非线性等，因此在进行精密测量时，应注意这些因素可能引入的误差。

示波器的使用方法步骤示波器是一种广泛应用于电子领域的测试仪器，它可以用来观察和分析电子信号的波形，是电子工程师和技术人员必备的工具之一。

正确地使用示波器对于电子产品的设计、测试和维修至关重要。

下面将介绍示波器的使用方法步骤，希望能够帮助大家更好地掌握示波器的操作技巧。

1. 连接示波器。

首先，将示波器的电源线插入电源插座，然后将示波器的探头连接到待测试的电路上。

探头的接地线应连接到电路的接地点，而探头的信号线则连接到待测信号的输出端。

2. 调整示波器的控制参数。

接下来，我们需要调整示波器的控制参数，以便正确地显示待测信号的波形。

首先，调整示波器的时间/水平控制，使得波形能够在屏幕上完整显示；然后，调整示波器的电压/垂直控制，使得波形的振幅适当，不至于超出示波器的测量范围。

3. 观察波形。

当示波器的控制参数调整好之后，我们就可以开始观察待测信号的波形了。

通过示波器的屏幕，我们可以清晰地看到待测信号的周期、频率、幅值等信息，从而对待测信号进行分析和判断。

4. 测量波形参数。

除了观察波形外，示波器还可以用来测量波形的各种参数。

例如，我们可以通过示波器测量信号的频率、周期、峰峰值、均方根值等参数，从而更全面地了解待测信号的特性。

5. 调整触发方式。

在观察波形时，有时我们需要通过调整示波器的触发方式来获得更清晰的波形。

示波器的触发功能可以帮助我们锁定待测信号的特定部分，使得波形能够稳定地显示在屏幕上。

6. 存储和回放波形。

一些先进的示波器还具有存储和回放波形的功能，这对于分析复杂的信号非常有帮助。

通过示波器的存储功能，我们可以将待测信号的波形保存下来，并在需要时进行回放和分析。

7. 断开连接。

最后，在使用示波器结束后，我们需要将示波器与待测电路断开连接，并将示波器的探头和电源线妥善收纳。

同时，还需要关闭示波器的电源，以免造成不必要的能源浪费和安全隐患。

总结。

通过以上步骤，我们可以正确地使用示波器，并获取待测信号的波形和参数信息。

示波器基本使用方法
示波器是一种用于测试电信号的仪器，它可以显示出电信号的形状、振幅、频率等信息，具体使用方法如下：
1. 将示波器与被测试的电路连接。

要测试的电路应该是在电路板上或其他如PCB上的电路。

2. 调节示波器的设置。

调节示波器的时间基底，从而改变水平轴上的时间尺度。

然后，选择适当的垂直放大因子和信号耦合方式，以便读取准确的信号值。

3. 观察显示屏。

在示波器的显示屏上，可以观察到被测信号的波形形状、振幅等信号参数。

4. 调整参数。

根据需要，可以更改示波器的时间基准、垂直放大倍数，以便调整波形的显示。

5. 分析数据。

根据示波器的显示结果，可以分析出信号的特征，例如脉冲宽度、周期、占空比等。

注意事项：
1. 确保被测试电路的所有电源都关闭。

2. 电压范围和耦合方式应该基于测试信号的类型和振幅来选择。

3. 如果被测试的信号具有高频率，请选择适当的示波器和探头。

4. 一旦测试结果满意，应该关闭示波器和其他测试设备，并拆下连接线，以避免可能的损害。

⽰波器的正确使⽤⽅法是什么 ⽰波器是⼀种⽤途⼗分⼴泛的电⼦测量仪器。

它能把⾁眼看不见的电信号变换成看得见的图像，便于⼈们研究各种电现象的变化过程。

下⾯是⼩编带来的关于⽰波器的正确⽤法的内容，欢迎⼤家阅读! ⽰波器的⽤法 步骤⼀：选择Y轴耦合⽅式。

根据被测电信号频率，将Y轴输⼊耦合⽅式选择“AC-地-DC”开关置于AC或DC; 步骤⼆：选择Y轴灵敏度。

根据被测电信号的峰峰值，将Y轴灵敏度选择“V/div”开关置于适当档级(在实际使⽤过程中，若⽆需读取被测电压值，则只需适当调节Y轴灵敏度微调旋钮，使得屏幕上显⽰所需⾼度波形即可); 步骤三：选择触发信号来源与极性。

通常将触发信号极性开关置于“+”或“-”档位上; 步骤四：选择扫描速度。

根据被测信号周期，将将X轴扫描速度“t/div”开关置于适当档级(在实际使⽤过程中，若⽆需读取被测时间值，则只需适当调节扫描速度“t/div”微调旋钮，使得屏幕上显⽰所需周期数波形即可); 步骤五：输⼊被测信号。

被测信号由探头衰减后通过Y轴输⼊端输⼊⽰波器。

使⽤⽰波器的注意事项 1、通⽤⽰波器通过调节亮度和聚焦旋钮使光点直径最⼩以使波形清晰，减⼩测试误差;不要使光点停留在⼀点不动，否则电⼦束轰击⼀点宜在荧光屏上形成暗斑，损坏荧光屏。

2、测量系统- 例如⽰波器、信号源;打印机、计算机等设备等。

被测电⼦设备- 例如仪器、电⼦部件、电路板、被测设备供电电源等设备接地线必须与公共地(⼤地)相连。

3、TDS200/TDS1000/TDS2000 系列数字⽰波器配合探头使⽤时，只能测量(被测信号- 信号地就是⼤地，信号端输出幅度⼩于300V CAT II)信号的波形。

绝对不能测量市电AC220V 或与市电AC220V 不能隔离的电⼦设备的浮地信号。

(浮地是不能接⼤地的，否则造成仪器损坏，如测试电磁炉。

) 4、通⽤⽰波器的外壳，信号输⼊端BNC 插座⾦属外圈，探头接地线，AC220V 电源插座接地线端都是相通的。

示例波器的使用方法流程1. 简介示波器是一种用来测量、观察周期性信号并将其显示在屏幕上的仪器。

它可用于电子电路测试、信号分析、故障诊断等领域。

本文将介绍示波器的使用方法流程，帮助用户快速上手使用示波器。

2. 步骤2.1 准备工作在开始使用示波器之前，需要进行一些准备工作。

以下是准备工作的主要步骤：1.将示波器连接到电源，并确保电源稳定。

2.将待测信号连接到示波器的输入通道，确保连接正确可靠。

3.根据需要，选择合适的探头并连接到示波器的输入通道上。

2.2 打开示波器打开示波器的步骤如下：1.按下示波器的电源按钮，等待示波器启动。

2.在示波器显示屏上观察主界面是否正常显示。

2.3 设置示波器参数示波器参数的设置对于获取正确的测量结果非常重要。

以下是示波器参数设置的示例步骤：1.调整水平位置控制，使波形在屏幕上水平居中。

2.选择合适的时间/水平刻度，并调整水平缩放控制，使波形适合屏幕显示。

3.选择合适的垂直/电压刻度，并调整垂直缩放控制，使波形适合屏幕显示。

4.根据需要，设置触发模式、触发电平等触发参数，以确保示波器能够触发并显示期望的波形。

2.4 获取和分析波形示波器的主要功能是获取和分析信号波形。

以下是获取和分析波形的示例步骤：1.确保示波器的触发参数已正确设置。

2.按下触发按钮，示波器将开始获取信号波形并显示在屏幕上。

3.根据需要，可以对波形进行光标测量、放大缩小、平移等操作。

4.使用示波器的内置功能如自动测量、频谱分析等，对波形进行进一步分析和评估。

2.5 关闭示波器在使用示波器完毕后，需要正确关闭示波器以节省能源并保护设备。

以下是关闭示波器的步骤：1.在示波器主界面上找到关闭按钮，并点击关闭示波器。

2.关闭示波器的电源开关。

3.断开示波器与待测信号的连接。

3. 注意事项使用示波器时需要注意以下事项：1.仔细阅读示波器的用户手册，并按照说明进行操作。

2.避免将示波器暴露在过高或过低的温度环境中，以免影响示波器的性能和寿命。

示波器是一种用于显示电压信号波形的仪器，广泛应用于电子、通信和电力等领域。

以下是示波器的正确使用方法的总结：
连接电源和信号：
将示波器正确连接到电源，并使用探头将信号源连接到示波器的输入端口。

设置电压范围：
根据测量信号的幅值范围，设置示波器的垂直电压刻度，确保波形在屏幕上适当可视。

设置时间基准：
根据测量信号的频率，设置示波器的水平时间刻度，以确保波形在屏幕上有足够的时间分辨率。

触发设置：
设置触发条件，以确保波形在屏幕上稳定显示。

可以设置触发电平、触发边沿和触发通道等参数。

垂直位置调整：
如果需要，调整信号在屏幕上的垂直位置，以便更好地查看波形的细节。

水平位置调整：
调整信号在屏幕上的水平位置，以便更好地查看波形的相位或时间关系。

选择触发通道：
如果测量信号需要外部触发，则选择正确的触发通道，并确保触发条件正确设置。

测量和分析：
使用示波器上的测量工具，如峰峰值、频率、周期等，对信号进行测量和分析。

存储和导出：
如果需要保存或导出波形，使用示波器的存储和导出功能，以便将数据用于后续分析或文档记录。

校准：
定期进行示波器的校准，以确保测量结果的准确性和可靠性。

保持设备安全：
遵循示波器和信号源的规范和安全要求，以防止设备损坏或安全风险。

了解示波器功能：
熟悉示波器的各种功能和选项，以充分利用其功能，例如FFT（快速傅里叶变换）、存储和回放等。

以上总结提供了使用示波器的一般指导，具体的步骤可能因示波器型号和厂商而有所不同。

在使用示波器之前，建议查阅相应的用户手册以获取详细的操作说明。

示波器的使用方法河北省深州市职教中心郭平示波器是利用电子示波管的特性，直接显示电压或电流变化规律或变化过程的电子测量仪器。

通过它可以直观地观察被测电路的波形，包括形状、幅度、频率〔周期〕、相位，还可以对两个波形进行比拟、描绘特性曲线等。

示波器是电子技术中使用非常广泛的一种电子仪器。

虽然示波器的型号、品种繁多，但其根本组成和功能却大同小异，本文介绍通用示波器的使用方法。

一示波器的组成示波器由示波管、扫描信号发生器、水平放大器、垂直放大器、电源等五局部组成。

1、示波管示波管即阴极射线管，是示波器的核心。

它将电信号转换为光信号。

由电子枪、偏转系统和荧光屏三局部密封在一个真空玻璃壳内，构成了一个完整的示波管。

（1）电子枪：作用是发射电子并聚焦成很细的高速电子束。

电子枪由灯丝、阴极、控制栅极、第一阳极和第二阳极组成。

灯丝通电加热阴极，阴极在灯丝加热作用下发射电子。

控制栅极是一个顶部有小孔的金属圆筒，其上加有比阴极电压低的负电压。

调节其电压的大小，可控制轰击荧光屏的电子束的强度，从而改变荧光屏上光点的辉度〔亮度〕。

第一和第二阳极加有对阴极来说为正的电压，其作用有二：一是吸引由阴极发射来的电子，使之加速，二是使电子束聚焦。

（2）偏转系统：作用是控制电子束方向，使电子束有规律的移动，从而在荧光屏上显示被测信号波形。

它由两对相互垂直的极板构成，其上分别加上电压，使两对偏转板间各自形成电场，垂直偏转板使电子束在垂直方向偏转，水平偏转板使电子束在水平方向偏转。

（3）荧光屏：作用是显示被测波形。

荧光屏位于示波管前端，其内壁涂有荧光物质，在高速电子束的轰击下可发光。

其发光的强弱决定于电子束的电子数量和速度，发光的颜色由荧光物质决定。

2、扫描信号发生器：作用是产生频率可调的锯齿波电压，作用于示波管的水平偏转板。

3、水平放大器：作用是放大或衰减锯齿波扫描电压或外加信号电压，把它变换成适宜的电压送到水平偏转板上，产生满足观测要求的水平偏转。
