汽车电控系统概述

电控系统的组成电控系统是指由电子控制单元（ECU）、传感器、执行器和通信总线等部件组成的系统，用于控制汽车发动机、变速器、制动系统、悬挂系统、空调系统等各种汽车子系统。

本文将就电控系统的组成进行详细的介绍。

一、电子控制单元（ECU）电子控制单元是电控系统的核心，是控制各个子系统的中央控制器。

ECU内部包含了微处理器、存储器、输入输出接口和通信总线接口等组件。

它的主要功能是接收传感器采集到的数据，根据预设的控制算法计算出控制命令，通过输出接口将命令传递给执行器，从而实现对汽车各个子系统的控制。

二、传感器传感器是电控系统中的重要组成部分，它能够将各种物理量转换为电信号，然后将其传递给ECU。

传感器的种类很多，包括温度传感器、压力传感器、速度传感器、角度传感器等等。

传感器的作用是实时监测汽车各个子系统的状态，将监测到的数据传递给ECU，以便ECU 根据数据进行控制。

三、执行器执行器是电控系统中用于执行控制命令的部件。

它们包括发动机控制阀、制动器、变速器驱动器、电动窗机构等等。

执行器接收到ECU发出的控制命令后，将命令转换为相应的动作，从而实现对汽车各个子系统的控制。

四、通信总线通信总线是电控系统中用于传输数据的介质，它能够将ECU、传感器和执行器之间的数据传输进行统一管理。

通信总线的种类很多，包括CAN总线、LIN总线、FlexRay总线等等。

通信总线的作用是实现各个部件之间的数据交互，从而实现对汽车各个子系统的控制。

综上所述，电控系统的组成包括电子控制单元、传感器、执行器和通信总线等部件。

这些部件相互协作，实现了对汽车各个子系统的精确控制，提高了汽车的性能和安全性。

汽车电控系统工作原理
汽车电控系统是现代汽车中至关重要的一部分，它负责监控和控制车辆的各种功能，以确保车辆的安全性、性能和燃油效率。

汽车电控系统包括发动机控制单元（ECU）、变速器控制单元、刹车控制系统、空调控制系统等。

这些系统通过传感器和执行器之间的信息交换和控制来实现汽车的各种功能。

汽车电控系统的工作原理可以简单概括为以下几个步骤：
1. 传感器采集数据，汽车上安装了各种传感器，如氧传感器、车速传感器、油门位置传感器等，它们负责监测车辆的各种参数，如发动机转速、车速、油门开度等。

2. 数据处理，传感器采集到的数据被送往发动机控制单元（ECU）等控制单元，这些控制单元会对数据进行处理和分析，以确定最佳的控制策略。

3. 控制执行器，根据处理后的数据，控制单元会向执行器发送指令，比如调整发动机点火时机、喷油量、变速器换挡等，以实现最佳的动力输出和燃油效率。

4. 反馈控制，在执行器执行指令后，传感器会再次采集数据并反馈给控制单元，以便对控制策略进行调整和优化。

通过这样的过程，汽车电控系统可以实现对发动机、变速器、刹车等关键部件的精准控制，以确保车辆的性能、安全性和燃油效率。

同时，汽车电控系统也为汽车后续的智能化发展提供了基础，例如自动驾驶技术的实现离不开先进的电控系统。

总的来说，汽车电控系统的工作原理是通过传感器采集数据、控制单元处理数据、执行器执行指令和反馈控制的循环过程，以实现对车辆各种功能的精准控制和优化。

这一系统的不断创新和发展将为汽车行业带来更多的便利和安全性。

汽车电控系统工作原理与结构汽车电控系统是汽车的控制系统之一，是指由电子技术和计算机技术应用于汽车上，用以控制汽车发动机、传动系统、底盘控制系统、舒适配置系统以及安全保护系统等的一套系统。

汽车电控系统通过传感器感知汽车各部件的工作状态，将采集到的数据输入到控制单元内，在控制单元内进行运算处理，并根据运算结果发出指令，控制汽车各部件的工作状态，从而达到控制和保护汽车的目的。

汽车电控系统的结构主要由传感器、控制单元和执行器三部分组成。

传感器常用于采集各种工作状态信息，如发动机的转速、温度、氧气含量等；底盘控制系统的轮速、转向角度等；安全保护系统的车速、刹车压力等。

控制单元是汽车电控系统的核心，负责接收传感器采集到的信息，并根据预先设定的算法计算出控制信号，从而控制汽车各部件的工作状态。

执行器是控制单元发出的指令传递给各个部件的接口，如发动机控制单元可以通过翻转节气门、控制燃油喷射和点火等来控制发动机的工作状态。

具体来说，汽车电控系统包括发动机控制系统、传动系统控制系统、底盘控制系统、舒适配置系统以及安全保护系统等几个重要的子系统。

发动机控制系统是汽车电控系统中最关键的一个子系统。

它通过发动机控制单元对发动机进行监测和控制，以提高燃烧效率和降低排放。

发动机控制单元根据气缸的运行状况以及工作负荷等信息，通过控制燃油喷射、点火时机、气门开合等参数，来调整发动机的工作状态，以达到经济性、动力性以及环保性能的要求。

传动系统控制系统主要控制变速器的工作状态，包括自动变速器和手动变速器。

自动变速器是根据车速、加速度、油门位置等信息来确定变速器的换档时间和点火时机，以实现平稳变速和节油的效果。

手动变速器则通过控制离合器的离合和换挡来实现变速的目的。

底盘控制系统主要是通过对车轮的动力控制和制动控制，来提高汽车的操控性和安全性。

底盘控制系统一般包括防抱死制动系统（ABS）、动力分配系统（E-Diff）、车辆稳定控制系统（ESP）等。

纯电动汽车电控系统的工作原理
纯电动汽车电控系统是指通过电能储存系统（如电池组）为动力源，通过电动机驱动车辆前进、制动、转向等等，并通过电控单元对电机和电池组进行实时监测和控制的系统。

其主要工作原理如下：
1. 电能储存：纯电动汽车采用电池组储存电能，电池组的电压、电流、温度等参数会不断变化，因此需要对电池组进行实时监测和控制。

2. 电机驱动：电池组通过电控单元输出电能，驱动电机转动以推动车辆前进、制动、转向等操作。

3. 能量回收：在制动或惯性滑行时，电机通过反向转动将动能转化为电能储存在电池组中，以实现能量回收，提高能源利用效率。

4. 车速控制：电控单元根据车速信号和驾驶员的指令控制电机输出电能，从而控制车速。

5. 压缩制动：电控单元根据制动信号控制电机回转，使车轮减速，达到制动效果。

6. 转向控制：电控单元通过控制电机转速差实现转向，例如左转时，左侧轮胎电机转速增加，右侧轮胎电机转速减小。

总之，纯电动汽车电控系统的工作原理是通过电池组储存电能，通过电控单元实时监测和控制电池组和电机，从而实现车辆的驱动、制动、转向等操作。

- 1 -。

汽车电控系统工作原理与结构汽车电控系统是指用电子技术控制汽车运行和操作的系统。

它是汽车电子技术的重要应用，通过精确控制发动机、传动系统、制动系统、灯光系统等汽车的相关部件，提高汽车的性能、安全性和舒适性。

本文将从工作原理和结构两个方面，详细介绍汽车电控系统的相关知识。

一、工作原理1.传感器感知：汽车电控系统通过传感器感知车身的各种物理、化学和电学参数。

例如，氧传感器能够感知排气中的氧含量，进而判断发动机的燃烧情况；油温传感器能够感知发动机的油温，从而为油路提供适当的油量和油压。

2.信号转化：传感器将感知到的参数转化为电信号，从而为后续的电子元件处理和传输提供基础。

例如，氧传感器将氧含量转化为电压信号，通过电缆传输给电控单元。

3.信号处理：电控单元作为汽车电控系统的核心部件，接收各个传感器传来的电信号，进行数字化处理，计算各参数的值，并根据预先设定的控制策略制定相应的控制命令。

例如，在发动机控制方面，电控单元根据氧传感器的信号计算空燃比，再根据设定的控制策略调整喷油时间和量。

4.执行器控制：执行器根据电控单元发送的控制信号，控制相应部件的工作状态。

例如，喷油器根据电控单元的命令，调节燃油的喷入量和喷射时间，从而实现发动机功率和排放控制。

二、结构1.感知系统：感知系统由各种传感器组成，用于感知控制参数。

例如，汽车发动机控制系统常用的传感器包括氧传感器、油温传感器、速度传感器等。

2.信号调理系统：信号调理系统用于将传感器感知到的信号进行处理和转化。

例如，模拟信号经过模拟电路处理后，转化为数字信号，再传输给电控单元进行处理。

3.控制器：控制器是整个电控系统的核心部件，负责接收和处理感知到的信号，并根据设定的控制算法制定控制策略。

控制器一般由微处理器和相应的存储器组成。

4.执行器：执行器根据控制器的命令，控制汽车各个部件的工作状态。

例如，喷油器根据控制器的控制信号，调整喷油时间和量；制动系统根据控制器的信号，调节制动力度。

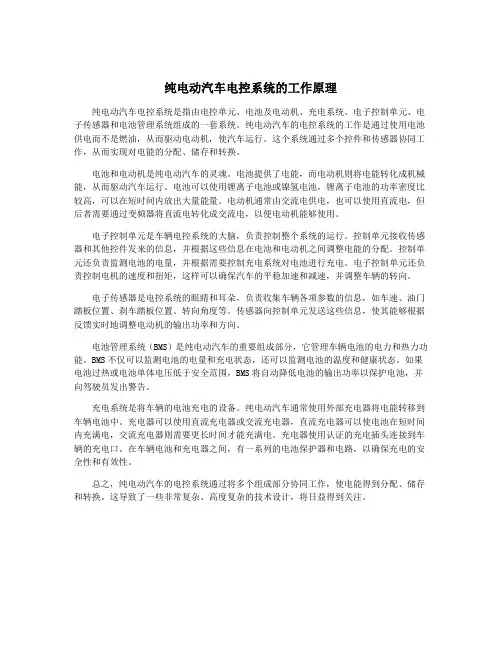

纯电动汽车电控系统的工作原理纯电动汽车电控系统是指由电控单元、电池及电动机、充电系统、电子控制单元、电子传感器和电池管理系统组成的一套系统。

纯电动汽车的电控系统的工作是通过使用电池供电而不是燃油，从而驱动电动机，使汽车运行。

这个系统通过多个控件和传感器协同工作，从而实现对电能的分配、储存和转换。

电池和电动机是纯电动汽车的灵魂。

电池提供了电能，而电动机则将电能转化成机械能，从而驱动汽车运行。

电池可以使用锂离子电池或镍氢电池，锂离子电池的功率密度比较高，可以在短时间内放出大量能量。

电动机通常由交流电供电，也可以使用直流电，但后者需要通过变频器将直流电转化成交流电，以便电动机能够使用。

电子控制单元是车辆电控系统的大脑，负责控制整个系统的运行。

控制单元接收传感器和其他控件发来的信息，并根据这些信息在电池和电动机之间调整电能的分配。

控制单元还负责监测电池的电量，并根据需要控制充电系统对电池进行充电。

电子控制单元还负责控制电机的速度和扭矩，这样可以确保汽车的平稳加速和减速，并调整车辆的转向。

电子传感器是电控系统的眼睛和耳朵，负责收集车辆各项参数的信息，如车速、油门踏板位置、刹车踏板位置、转向角度等。

传感器向控制单元发送这些信息，使其能够根据反馈实时地调整电动机的输出功率和方向。

电池管理系统（BMS）是纯电动汽车的重要组成部分，它管理车辆电池的电力和热力功能。

BMS不仅可以监测电池的电量和充电状态，还可以监测电池的温度和健康状态。

如果电池过热或电池单体电压低于安全范围，BMS将自动降低电池的输出功率以保护电池，并向驾驶员发出警告。

充电系统是将车辆的电池充电的设备。

纯电动汽车通常使用外部充电器将电能转移到车辆电池中。

充电器可以使用直流充电器或交流充电器，直流充电器可以使电池在短时间内充满电，交流充电器则需要更长时间才能充满电。

充电器使用认证的充电插头连接到车辆的充电口。

在车辆电池和充电器之间，有一系列的电池保护器和电路，以确保充电的安全性和有效性。

汽车电控即汽车电子控制系统，基本由传感器、电子控制器（ECU）、驱动器和控制程序软件等部分组成，与车上的机械系统配合使用，并利用电缆或无线电波互相传输讯息，进行的“机电整合”。

1.汽车电控系统有哪些组成1.包括动力传动总成的电子控制。

底盘的电子控制车身系统的电子控制信息通讯系统。

发动机电控系统、自动变速器电控系统、制动防抱死系统、安全气囊系统、电控悬架系统、电控动力转向系统、自动空调系统等。

2.电子控制系统就是应用控制装置自动地、有目的地控制、操作机器设备或过程，使之有一定的状态和性能。

自动控制系统一般由检测反馈单元、指令及信号处理单元、转换放大单元、执行器和动力源等几部分组成。

3.从控制原理来看，汽车电控系统可以简化为传感器、ECU和执行器三大组成部分。

传感器是感知信息的部件，功用是向ECU提供汽车运行状况和发动机工况等。

ECU接收来自传感器的信息，经信息处理后发出相应的控制指令给执行器。

4.执行器即执行元件，其功用是执行ECU的专项指令，从而完成控制目的。

传感器、ECU和执行器三部分相互间的工作关系。

2.汽车电控系统的作用汽车电控系统的功用是提高汽车的整体性能，包括动力性、经济性、安全性、舒适性、操纵性、通过性以及排放性能等。

虽然汽车车型不同、档次不同，采用电控系统的功能和多少也不尽相同，但是汽车电子控制系统基本结构都是由传感器（传感软件）与开关信号、电控单元ECU和执行器（执行原件）三个部分组成，这是电控系统共同的特点。

3.汽车电控系统工作原理燃油汽车主要由发动机、底盘、车身和电气4大部分组成，纯电动汽车的结构与燃油汽车相比，主要增加了电力驱动控制系统，而取消了发动机，它由电力驱动主模块、车载电源模块和辅助模块3大部分组成。

当汽车行驶时，由蓄电池输出电能（电流），通过控制器驱动电动机运转，电动机输出的转矩经传动系统带动车轮前进或后退。

电动汽车续驶里程与蓄电池容量有关，蓄电池容量受诸多因素限制。

汽车电控系统的原理介绍
1.传感器
2.控制单元
控制单元是汽车电控系统中最核心的部件，它根据传感器的信号，进行数据处理、判断和控制汽车各个系统的工作状态。

控制单元由一个或多个微处理器组成，可以实现复杂的算法运算和逻辑判断。

3.执行器
执行器是控制单元指令的执行者，它们接收控制单元的指令信号，通过控制电路将指令转换成机械能，进而控制汽车各个部件的运行。

常见的执行器有发动机控制单元、刹车控制单元、转向器、气囊等。

4.总线系统
总线是汽车电控系统中的信息传输通道，它将传感器、控制单元和执行器等设备连接起来，使它们能够相互交换数据和信息。

常用的总线系统有CAN总线、LIN总线和FlexRay总线等。

汽车电控系统的工作原理是通过传感器感知汽车各个方面的状态，然后将感知到的信息传递给控制单元。

控制单元根据事先编写的算法和逻辑进行数据处理和判断，并根据需要发送指令给相应的执行器。

执行器根据控制单元的指令，控制汽车各个部件的工作状态，从而实现对汽车的精确控制和调节。

例如，当汽车的速度传感器感知到车速过高时，传输的信号会被控制单元处理，然后控制单元通过发动机控制单元发送指令，控制发动机的输出功率，从而降低车速。

同样地，当氧气传感器感知到发动机工作状态异
常时，传输的信号也会被控制单元处理，然后通过发动机控制单元发送指令，调整发动机燃油喷射的时间和量，以保持发动机的工作良好。

总之，汽车电控系统通过传感器、控制单元和执行器之间的协同工作，实现对汽车各个系统的监控、控制和调节。

通过对汽车的精确控制，能够
提高汽车的性能、安全性和经济性。

汽车电子控制系统概述汽车电子控制系统是现代汽车中的一种重要系统，其通过电子技术控制汽车的行驶、安全、舒适等方面，不止于传统的机械控制系统。

汽车电子控制系统又分为多个子系统，包括发动机控制系统、变速器控制系统、电子制动系统、车身控制系统等。

本文将对这些子系统进行介绍。

1. 发动机控制系统发动机控制系统是汽车电子控制系统中最重要的一部分，它通过传感器获得发动机工作状态的信息，然后控制喷油、点火等系统的工作，保证发动机在各种工况下的正常工作。

发动机控制系统的核心是发动机控制单元（ECU），它可以实时监测发动机的工作情况，并根据传感器的反馈信号进行调整，以达到最佳的发动机性能和燃油经济性。

2. 变速器控制系统变速器控制系统是汽车电子控制系统中的另一个重要子系统，它通过控制变速器的换挡和锁死等，使得车辆的行驶更加顺畅和稳定。

变速器控制系统通过传感器感知车速、转速、油门踏板等数据，从而精确计算出应该处于的挡位并进行换挡。

3. 电子制动系统电子制动系统是一种智能化的制动系统，通过电子信号控制制动压力，有助于避免车轮抱死，保持制动的平衡状态，从而大大提高了行驶安全性能。

电子制动系统通常包括电子制动控制单元（EBCU）、电子控制制动压力分配系统（EBD）、电子稳定控制系统（ESC）和刹车助力系统（BAS）等。

EBCU可根据汽车各方面的数据，实现自适应制动、防滑、防抱死、刹车平衡等功能，使驾驶员在各种路况下行驶更为安全、舒适。

4. 车身控制系统车身控制系统是一种通过各种传感器感知车辆行驶状态，然后进行控制的系统，能够提供诸如车道保持、智能巡航、盲区监测等功能。

车身控制系统通过各种传感器，如探头、摄像头、雷达等获取信息，识别路面状况以及车辆周围的障碍物等，并在此基础上进行决策，实现自动驾驶等新技术。

综上所述，汽车电子控制系统是现代汽车中一种不可或缺的系统，它通过各种传感器和控制单元实现对汽车各种功能的控制，会对汽车的性能、舒适性、安全性等方面有重要的影响。

汽车发动机电控系统的工作原理一、引言汽车发动机电控系统是现代汽车的重要组成部分，它通过控制发动机的燃油喷射、点火时间等参数，实现对发动机的精准控制。

本文将从系统组成、工作原理、常见故障等方面进行详细介绍。

二、系统组成汽车发动机电控系统主要由以下几个部分组成：1. 传感器：包括氧气传感器、水温传感器、空气流量传感器等，用于采集发动机运行时的各种参数。

2. 控制单元：也称为ECU（Engine Control Unit），是整个系统的核心部件，负责接收传感器采集到的数据，并根据预设的程序进行计算和判断，最终输出相应的控制信号。

3. 执行器：包括喷油嘴、点火线圈等，用于执行ECU输出的控制信号。

4. 电源：提供整个系统所需的电能。

三、工作原理汽车发动机电控系统主要实现以下功能：1. 燃油喷射量控制燃油喷射量是影响发动机燃烧效率和排放水平的重要参数。

当ECU接收到传感器采集到的数据后，根据预设的程序计算出最佳的燃油喷射量，并通过喷油嘴输出相应的控制信号，从而实现对燃油喷射量的精准控制。

2. 点火时间控制点火时间是指点火线圈在发动机正时点前后产生高压电弧的时间点。

它直接影响着发动机的功率和燃油经济性。

当ECU接收到传感器采集到的数据后，根据预设的程序计算出最佳的点火时间，并通过点火线圈输出相应的控制信号，从而实现对点火时间的精准控制。

3. 排放控制汽车排放是环保问题中不可忽视的一部分。

发动机电控系统通过精准地控制燃油喷射量和点火时间等参数，使发动机在工作过程中产生更少、更干净的废气。

四、常见故障及解决方法1. 传感器故障：由于传感器长期工作在恶劣环境下，容易受到污染或损坏。

当传感器故障时，ECU将无法正确地采集和处理数据，导致发动机工作不稳定、动力下降等问题。

解决方法是更换故障传感器。

2. 控制单元故障：由于控制单元长期工作在高温、高压的环境下，容易受到电路老化或损坏。

当控制单元故障时，ECU将无法正常工作，导致发动机无法启动或失去控制等问题。

汽车上常用的电控系统介绍现阶段乘用车的发展，整车已经具备了各种电子控制系统，分布在动力、传动、信息、娱乐、安全等领域。

那么常见的汽车电控系统有哪些呢？作为一名司机，你对这些功能了解多少？可以看看下面的内容。

1、发动机电控系统（1）电控燃油喷射发动机运行时，通过安装在发动机相应位置的传感器获得发动机转速、发动机温度、发动机进气量等参数，通过发动机控制系统的计算获得最佳工况下的供油控制参数，从而实时调整供油，保证发动机工作在最佳状态，使发动机的综合性能最高。

（2）电控点火装置与燃油系统类似，电控点火系统也监测发动机转速、温度、进气量等。

经发动机电控系统计算判断后，调整点火角度。

从而使发动机在不同转速和进气量的情况下都能输出最大扭矩，降低油耗和排放。

（3）废气再循环技术根据发动机的工况实时的调整废气再循环参与率，将一部分排气引入进气管与新混合气混合后进入气缸燃烧，从而实现废气再循环，有效抑制NOx的生成。

但是过量的废气参与再循环，影响混合气点火性能，从而影响发动机的动力性。

2、制动控制系统（1）防抱死系统通过安装在四个车轮或传动轴上的速度传感器，计算出车辆行驶过程中车轮的滑移率。

制动控制系统通过比较车轮转速与实际行驶速度和车轮滑移率，判断整车是否存在滑移风险，进而调整受控车轮的制动压力，使车轮趋于理想的制动状态。

（2）车身电子稳定系统当驾驶员驾驶的车辆由于过度转向或其他不稳定情况发生时，车辆的横摆角速度和质心侧偏角与目标数值产生极大的偏差。

此时，ESP系统按照既定的程序，分别计算维持车辆稳定行驶不产生便宜甩尾时的横摆力矩，并附加在被控轮上，以达到车辆的平稳和安全。

（3）电子驻车系统对于老司机来说，长时间怠速停车或者下班回家之后，一定会拉起手刹。

当前已经发展出采用电子制动方式实现停车制动的技术，采用电子机械卡钳，通过电机卡紧刹车片产生制动力来达到停车制动的目的。

进一步延伸的，形成AVH功能。

3、舒适控制系统（1）自动空调系统汽车空调自动温度控制系统，一旦设定目标温度，ATC系统即自动控制与调整，使车内温度保持在设定值。

汽车电控系统有哪些组成
汽车电子控制系统是指由各种电子元件和传感器组成的系统，对整个汽车进行控制和管理。

它通过各种传感器采集汽车的状态信息，然后根据内部的逻辑算法对汽车的各个方面进行控制和调整，从而达到提高汽车性能、降低油耗、减少排放的目的。

1.汽车电控系统有哪些组成
汽车电控系统主要由以下几个方面组成：
•引擎控制模块(ECM)
•变速箱控制模块(TCM)
•制动系统控制模块(BCM)
•电子稳定控制系统(ESC)
•巡航控制模块(CCM)
•空调控制模块(ACM)
2.汽车电控系统的作用
汽车电控系统的作用主要包括以下几个方面：
•提高驾驶安全性:通过监控汽车的各个方面，并提供相
应的反馈措施，提高驾驶安全性。

•降低油耗和排放:通过优化发动机的工作状态，调整汽
车各系统的工作参数，可以达到更好的热效率，从而降
低油耗和排放。

•提高驾驶舒适性:通过控制空调、音响等辅助设备，在
提高驾驶安全性的前提下，提高车内的驾驶舒适性。

3.汽车电控系统工作原理
汽车电控系统的工作原理可以总结为以下几个步骤：
1.各种传感器采集汽车的状态信息并将其传输给控制模
块；
2.控制模块根据内部的逻辑算法对传感器采集到的数据进
行分析，并根据预先设定好的目标来判断是否需要对汽
车进行相应的控制；
3.控制模块向相关执行器发出指令，如控制发动机的进气
量，控制变速箱的工作模式，从而达到调节汽车行驶状
态的目的。

汽车电子控制系统的研究和发展1. 汽车电子控制系统的概述汽车电子控制系统是由一系列的电子装置组成，用于控制和管理汽车的各种功能，包括发动机控制、排放控制、制动控制、悬挂系统控制等。

它的研究和发展已成为整个汽车工业的重要方向。

2. 汽车电子控制系统的发展历程汽车电子控制系统的发展可以分为三个阶段：第一阶段是20世纪60年代至70年代，这个时期主要研究的是发动机电子控制系统，目的是提高发动机的性能和燃油经济性。

第二阶段是80年代至90年代，这个时期主要研究的是车辆总电子控制系统，包括发动机、变速器、制动、悬挂和空调等系统的电子控制。

第三阶段是21世纪以来，这个时期主要研究的是智能化电子控制系统，包括自动驾驶、车联网和智能维修等。

3. 汽车电子控制系统的关键技术汽车电子控制系统的关键技术包括：（1）传感器技术：传感器可以对车辆的各种参数进行监测和控制，包括转速、温度、压力、湿度等。

（2）控制算法技术：控制算法是汽车电子控制系统的核心，它可以根据车辆的工况和环境条件，实时地调整控制参数，达到最佳的效果。

（3）通信技术：现代汽车电子控制系统都采用了CAN总线通信技术，实现了各个电子控制单元之间的数据交换和信息共享。

（4）安全技术：汽车电子控制系统的安全性可以通过多层次的保护机制来实现，包括硬件保护和软件保护。

4. 汽车电子控制系统的未来展望随着汽车电子控制系统的不断发展，未来的汽车将越来越智能化、安全化和环保化。

其中，自动驾驶技术将成为一个重要的研究方向，基于车联网的智能交通系统也将大规模的投入使用。

此外，随着新能源汽车的发展，电动汽车电子控制系统的研究和发展也将成为一个重要的领域。

5. 总结汽车电子控制系统的研究和发展对于汽车工业的发展至关重要，它的技术不断创新，未来的汽车也将不断地向着智能化、安全化和环保化的方向发展。

新能源汽车整车电控系统详解新能源汽车电控系统，狭义上指的是整车控制器，广义上讲，则包括整车控制器、电池管理系统、驱动电机控制器等。

新能源汽车电控系统组成简图汽车上的这些控制器通过CAN网络来通信。

CAN，全称为“Controller Area Network”，即控制器局域网，是国际上应用最广泛的现场总线之一。

最初，CAN被设计作为汽车环境中的微控制器通讯，在车载各电子控制装置ECU之间交换信息，形成汽车电子控制网络。

比如：发动机管理系统、变速箱控制器、仪表装备、电子主干系统中，均嵌入CAN控制装置。

整车控制VCU车辆行驶过程中，需要一个与驾驶员进行指令互动的窗口，这个窗口就是整车控制器VCU(Vehicle control unit)，VCU负责接收来自驾驶员的各种驾驶操作指令和配置功能操作的需求，如上电、加速、制动踏板等各种信号，并结合车辆其它系统发出的操作指令或协控信息，以及各部件传感器反馈的各种车况信号，实现对整车和各部件工况的分析，形成可以确保车辆安全行驶的指令，以达到各个控制系统器执行动作的目的。

VCU协调控制的高低压部件新能源汽车电动化的动力总成增加了很多高低压电气部件。

VCU 是新能源汽车驱动系统控制的“大脑”，成熟的系统软件在提高运行效率、降低能耗排放、提高故障后处理的鲁棒性等方面都发挥着重要作用。

是电动化动力总成系统解决方案真正落地的核心能力之一。

作为车辆驱动协调控制系统的核心控制器，VCU需要负责整车状态协调、驾驶员驾驶需求实现等最基本也是最重要的功能。

因此VCU 软件的完善度直接影响了车辆运行的稳定性和行驶安全性。

随着“域融合”的概念推广，越来越多的新功能也逐渐被融合到VCU控制器中，例如：跟充电相关的AC/DC车辆端充电主控功能，以及跟底盘相关的电动四驱控制功能。

从系统功能划分角度考虑，可以把VCU的功能划分为：车辆系统、传动系统、电力系统、热管理系统，以及OBD诊断、通讯、安全监控等系统功能。

汽车电控系统控制原理汽车电控系统是指通过电子控制器对汽车进行各种功能的控制和管理。

它包括发动机电控系统、车身电控系统、底盘电控系统和综合电控系统等。

汽车电控系统的控制原理主要涉及传感器检测、信号处理、判别逻辑、执行器控制等几个方面。

首先，汽车电控系统的功能控制是通过传感器来实现的。

传感器是感知信息的装置，其作用是将物理量(如温度、压力等）转换成电信号。

在汽车电控系统中，传感器的种类繁多，常见的有温度传感器、压力传感器、氧气传感器、位置传感器等。

这些传感器可以实时感知各种物理量，并将其转换成电信号，以供后续处理。

其次，经过传感器转换的电信号需要经过信号处理。

信号处理主要是对传感器输出的电信号进行放大、滤波、增益等处理，以消除电信号中的杂乱干扰，使其能够更好地被控制器接收和处理。

信号处理的目的是提高传感器的灵敏度和准确性，以保证控制系统的可靠性和稳定性。

然后，经过信号处理的电信号将进入控制器，经过判别逻辑的处理，进行功能判断和控制指令的下达。

控制器是汽车电控系统的核心部件，它根据传感器输入的信息和事先设定的逻辑判别条件，对汽车的各项功能进行判断和控制。

判断逻辑一般是通过微处理器来实现的，它具有高度的计算能力和稳定性，可以根据需求进行编程。

最后，控制器下达的控制指令经过执行器进行执行。

执行器是将电信号转换成机械运动的装置，它可以根据控制指令调整汽车的各项功能。

常见的执行器有电动执行器、伺服电机、电磁阀等。

例如，发动机的控制指令可以通过电动执行器来调整燃油喷射器的工作状态，从而实现对发动机功率的控制。

综合电控系统是汽车电控系统的核心和总线系统，它通过网络连接各个子系统，实现功能的协同配合和信息的共享。

车载电脑通常作为综合电控系统的主控器，通过总线和各个子系统进行通信和数据交换。

例如，车载电脑可以获取发动机、刹车、ABS等子系统的数据，并对这些数据进行集中管理和控制。

汽车电控系统的控制原理是通过传感器感知信息，经过信号处理和判别逻辑处理，下达控制指令给执行器进行控制。
