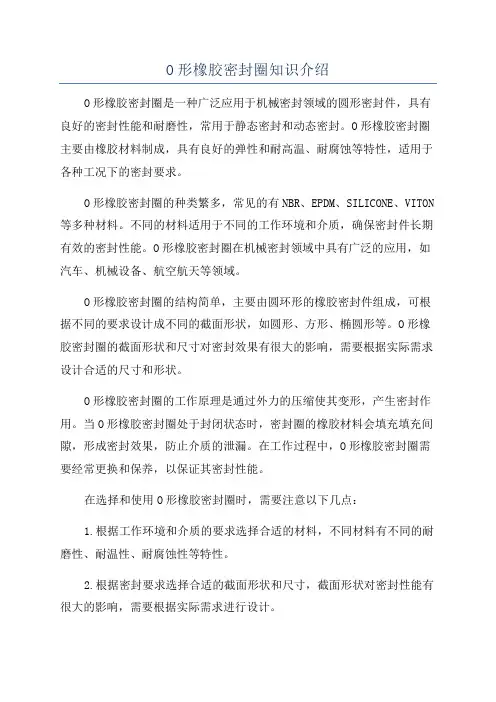

O形橡胶密封圈知识介绍O形橡胶密封圈是一种广泛应用于机械密封领域的圆形密封件,具有良好的密封性能和耐磨性,常用于静态密封和动态密封。
O形橡胶密封圈主要由橡胶材料制成,具有良好的弹性和耐高温、耐腐蚀等特性,适用于各种工况下的密封要求。
O形橡胶密封圈的种类繁多,常见的有NBR、EPDM、SILICONE、VITON 等多种材料。
不同的材料适用于不同的工作环境和介质,确保密封件长期有效的密封性能。
O形橡胶密封圈在机械密封领域中具有广泛的应用,如汽车、机械设备、航空航天等领域。
O形橡胶密封圈的结构简单,主要由圆环形的橡胶密封件组成,可根据不同的要求设计成不同的截面形状,如圆形、方形、椭圆形等。
O形橡胶密封圈的截面形状和尺寸对密封效果有很大的影响,需要根据实际需求设计合适的尺寸和形状。
O形橡胶密封圈的工作原理是通过外力的压缩使其变形,产生密封作用。
当O形橡胶密封圈处于封闭状态时,密封圈的橡胶材料会填充填充间隙,形成密封效果,防止介质的泄漏。
在工作过程中,O形橡胶密封圈需要经常更换和保养,以保证其密封性能。
在选择和使用O形橡胶密封圈时,需要注意以下几点:1.根据工作环境和介质的要求选择合适的材料,不同材料有不同的耐磨性、耐温性、耐腐蚀性等特性。
2.根据密封要求选择合适的截面形状和尺寸,截面形状对密封性能有很大的影响,需要根据实际需求进行设计。
3.定期检查和更换O形橡胶密封圈,防止老化、变形等问题影响密封效果。
4.在安装O形橡胶密封圈时,要注意避免受力过大、拉伸变形等情况,以确保密封效果。
总的来说,O形橡胶密封圈是一种简单有效的密封件,具有很好的密封性能和耐磨性,适用于各种工况下的密封要求。
在选择和使用O形橡胶密封圈时,需要注意选择合适的材料和尺寸,定期检查和更换,以保证其密封性能。
O形橡胶密封圈的广泛应用将为机械密封领域的发展提供有力支持。
O型圈密封知识全 Prepared on 24 November 2020(一)O型圈的概述与密封原理日期:2007-4-16 查看:577 O型橡胶圈密封圈简称O型圈,是一种截面形状为圆形的橡胶圈。
O型密封圈是液压、气动系统中使用最广泛的一种密封件。
O型圈有良好的密封性能,既可用于静密封,也可用于动密封中;不仅可单独使用,而且是许多组合式密封装置中的基本组成部分。
它的使用范围很宽,如果材料选择得当,可以满足各种介质和各种运动条件的要求。
O型密封圈是一种挤压型密封,挤压型密封的基本工作原理是依靠密封件发生弹性变形,在密封接触面上造成接触压力,接触压力大于被密封介质的内压,则不发生泄漏,反之则发生泄漏。
(二)压缩率现拉伸量日期:2007-4-16 查看:737 O型密封圈是典型的挤压型密封。
O型圈截面直径的压缩率和拉伸量是密封设计的主要内容,对密封性能和使用寿命有重要意义。
O型密封圈有良好的密封效果很大程度上取决于O型圈尺寸与沟槽尺寸的正确匹配,形成合理的密封圈压缩量与拉伸量。
.压缩率压缩率W通常用下式表示:W=(d0-h)/d×100%式中d0-----O型圈在自由状态下的截面直径(mm);h------O型圈槽底与被密封表面的距离(沟槽深度),即O型圈压缩后的截面高度(mm)在选取O形圈的压缩率时,应从如下3方面考虑:1.要有足够的密封接触面积;2.摩擦力尽量小;3.尽量避免永久变形。
从以上这些因素不难发现,他们相互之间存在矛盾。
压缩率大就可获得大的接触压力,但是过大的压缩率无疑就会增大滑动摩擦力和永久形。
而压缩率过小则可能由于密封沟槽的同轴度误差和O形圈误差不符合要求,消失部分压缩量而引起泄漏。
因此,在选择O形圈的压缩率时,要权衡各方面的因素。
一般静密封压缩率大于动密封,但其极值应小于25%,否则压缩应力明显松弛,将产生过大的永久变形,在高温工况中尤为严重。
O型密封圈压缩率W的选择应考虑使用条件,静密封或动密封;静密封又可分为径向密封与轴向密封;径向密封(或称圆柱静密封)的泄漏间隙是径向间隙,轴向密封(或称平面静密封)的泄漏间隙是轴向间隙。
O型圈密封知识全This model paper was revised by the Standardization Office on December 10, 2020(一)O 型圈的概述与密封原理日期:2007-4-16 查看:577O 型橡胶圈密封圈简称O 型圈,是一种截面形状为圆形的橡胶圈。
O 型密封圈是液压、气动系统中使用最广泛的一种密封件。
O 型圈有良好的密封性能,既可用于静密封,也可用于动密封中;不仅可单独使用,而且是许多组合式密封装置中的基本组成部分。
它的使用范围很宽,如果材料选择得当,可以满足各种介质和各种运动条件的要求。
O 型密封圈是一种挤压型密封,挤压型密封的基本工作原理是依靠密封件发生弹性变形,在密封接触面上造成接触压力,接触压力大于被密封介质的内压,则不发生泄漏,反之则发生泄漏。
(二)压缩率现拉伸量日期:2007-4-16 查看:737O 型密封圈是典型的挤压型密封。
O 型圈截面直径的压缩率和拉伸量是密封设计的主要内容,对密封性能和使用寿命有重要意义。
O 型密封圈有良好的密封效果很大程度上取决于O 型圈尺寸与沟槽尺寸的正确匹配,形成合理的密封圈压缩量与拉伸量。
.压缩率压缩率W 通常用下式表示:W=(d 0-h )/d 0 ×100%式中d 0-----O 型圈在自由状态下的截面直径(mm);h------O型圈槽底与被密封表面的距离(沟槽深度),即O型圈压缩后的截面高度(mm)在选取O形圈的压缩率时,应从如下3方面考虑:1.要有足够的密封接触面积;2.摩擦力尽量小;3.尽量避免永久变形。
从以上这些因素不难发现,他们相互之间存在矛盾。
压缩率大就可获得大的接触压力,但是过大的压缩率无疑就会增大滑动摩擦力和永久形。
而压缩率过小则可能由于密封沟槽的同轴度误差和O形圈误差不符合要求,消失部分压缩量而引起泄漏。
因此,在选择O形圈的压缩率时,要权衡各方面的因素。
一般静密封压缩率大于动密封,但其极值应小于25%,否则压缩应力明显松弛,将产生过大的永久变形,在高温工况中尤为严重。

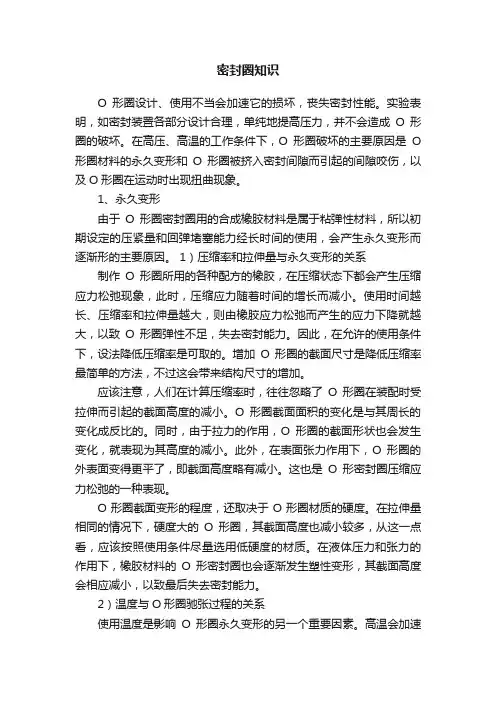

密封圈知识O形圈设计、使用不当会加速它的损坏,丧失密封性能。
实验表明,如密封装置各部分设计合理,单纯地提高压力,并不会造成O形圈的破坏。
在高压、高温的工作条件下,O形圈破坏的主要原因是O 形圈材料的永久变形和O形圈被挤入密封间隙而引起的间隙咬伤,以及O形圈在运动时出现扭曲现象。
1、永久变形由于O形圈密封圈用的合成橡胶材料是属于粘弹性材料,所以初期设定的压紧量和回弹堵塞能力经长时间的使用,会产生永久变形而逐渐形的主要原因。
1)压缩率和拉伸量与永久变形的关系制作O形圈所用的各种配方的橡胶,在压缩状态下都会产生压缩应力松弛现象,此时,压缩应力随着时间的增长而减小。
使用时间越长、压缩率和拉伸量越大,则由橡胶应力松弛而产生的应力下降就越大,以致O形圈弹性不足,失去密封能力。
因此,在允许的使用条件下,设法降低压缩率是可取的。
增加O形圈的截面尺寸是降低压缩率最简单的方法,不过这会带来结构尺寸的增加。
应该注意,人们在计算压缩率时,往往忽略了O形圈在装配时受拉伸而引起的截面高度的减小。
O形圈截面面积的变化是与其周长的变化成反比的。
同时,由于拉力的作用,O形圈的截面形状也会发生变化,就表现为其高度的减小。
此外,在表面张力作用下,O形圈的外表面变得更平了,即截面高度略有减小。
这也是O形密封圈压缩应力松弛的一种表现。
O形圈截面变形的程度,还取决于O形圈材质的硬度。
在拉伸量相同的情况下,硬度大的O形圈,其截面高度也减小较多,从这一点看,应该按照使用条件尽量选用低硬度的材质。
在液体压力和张力的作用下,橡胶材料的O形密封圈也会逐渐发生塑性变形,其截面高度会相应减小,以致最后失去密封能力。
2)温度与O形圈驰张过程的关系使用温度是影响O形圈永久变形的另一个重要因素。
高温会加速橡胶材料的老化。
工作温度越高,O形圈的压缩永久变形就越大。
当永久变形大于40%时,O 形圈就失去了密封能力而发生泄漏。
因压缩变形而在O形圈的橡胶材料中形成的初始应力值,将随着O形圈的驰张过程和温度下降的作用而逐渐降低以致消失。

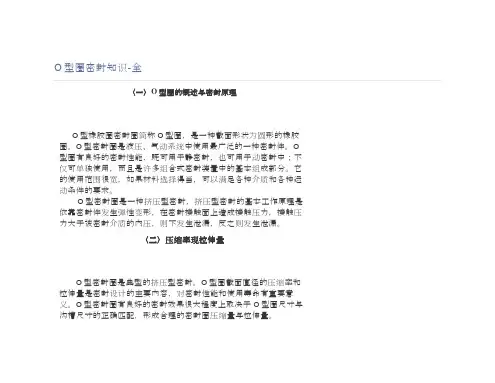

O型圈密封知识-全(一)O型圈的概述与密封原理O型橡胶圈密封圈简称O型圈,是一种截面形状为圆形的橡胶圈。
O型密封圈是液压、气动系统中使用最广泛的一种密封件。
O 型圈有良好的密封性能,既可用于静密封,也可用于动密封中;不仅可单独使用,而且是许多组合式密封装置中的基本组成部分。
它的使用范围很宽,如果材料选择得当,可以满足各种介质和各种运动条件的要求。
O型密封圈是一种挤压型密封,挤压型密封的基本工作原理是依靠密封件发生弹性变形,在密封接触面上造成接触压力,接触压力大于被密封介质的内压,则不发生泄漏,反之则发生泄漏。
(二)压缩率现拉伸量O型密封圈是典型的挤压型密封。
O型圈截面直径的压缩率和拉伸量是密封设计的主要内容,对密封性能和使用寿命有重要意义。
O型密封圈有良好的密封效果很大程度上取决于O型圈尺寸与沟槽尺寸的正确匹配,形成合理的密封圈压缩量与拉伸量。
2.1.压缩率压缩率W通常用下式表示:W=(d0-h)/d0 ×100%式中d0-----O型圈在自由状态下的截面直径(mm);h------O型圈槽底与被密封表面的距离(沟槽深度),即O型圈压缩后的截面高度(mm)在选取O形圈的压缩率时,应从如下3方面考虑:1.要有足够的密封接触面积;2.摩擦力尽量小;3.尽量避免永久变形。
从以上这些因素不难发现,他们相互之间存在矛盾。
压缩率大就可获得大的接触压力,但是过大的压缩率无疑就会增大滑动摩擦力和永久形。
而压缩率过小则可能由于密封沟槽的同轴度误差和O形圈误差不符合要求,消失部分压缩量而引起泄漏。
因此,在选择O 形圈的压缩率时,要权衡各方面的因素。
一般静密封压缩率大于动密封,但其极值应小于25%,否则压缩应力明显松弛,将产生过大的永久变形,在高温工况中尤为严重。
O型密封圈压缩率W的选择应考虑使用条件,静密封或动密封;静密封又可分为径向密封与轴向密封;径向密封(或称圆柱静密封)的泄漏间隙是径向间隙,轴向密封(或称平面静密封)的泄漏间隙是轴向间隙。

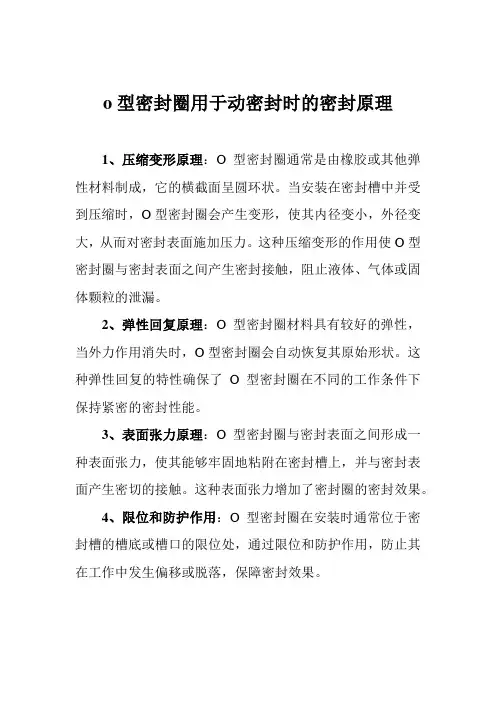

o型密封圈用于动密封时的密封原理
1、压缩变形原理:O型密封圈通常是由橡胶或其他弹性材料制成,它的横截面呈圆环状。
当安装在密封槽中并受到压缩时,O型密封圈会产生变形,使其内径变小,外径变大,从而对密封表面施加压力。
这种压缩变形的作用使O型密封圈与密封表面之间产生密封接触,阻止液体、气体或固体颗粒的泄漏。
2、弹性回复原理:O型密封圈材料具有较好的弹性,当外力作用消失时,O型密封圈会自动恢复其原始形状。
这种弹性回复的特性确保了O型密封圈在不同的工作条件下保持紧密的密封性能。
3、表面张力原理:O型密封圈与密封表面之间形成一种表面张力,使其能够牢固地粘附在密封槽上,并与密封表面产生密切的接触。
这种表面张力增加了密封圈的密封效果。
4、限位和防护作用:O型密封圈在安装时通常位于密封槽的槽底或槽口的限位处,通过限位和防护作用,防止其在工作中发生偏移或脱落,保障密封效果。

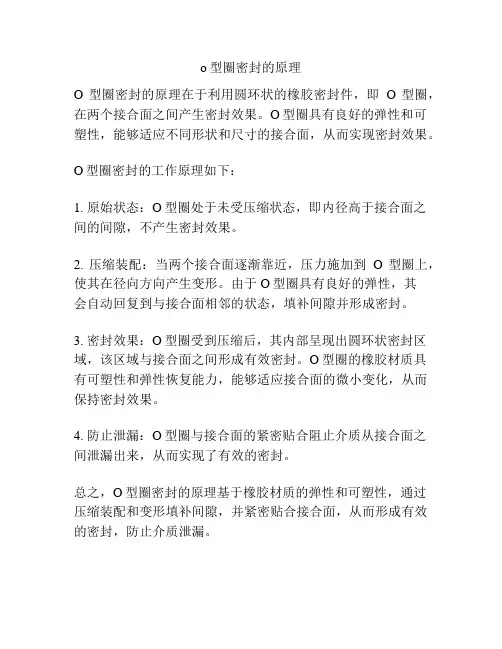

o型圈密封的原理
O型圈密封的原理在于利用圆环状的橡胶密封件,即O型圈,在两个接合面之间产生密封效果。
O型圈具有良好的弹性和可塑性,能够适应不同形状和尺寸的接合面,从而实现密封效果。
O型圈密封的工作原理如下:
1. 原始状态:O型圈处于未受压缩状态,即内径高于接合面之间的间隙,不产生密封效果。
2. 压缩装配:当两个接合面逐渐靠近,压力施加到O型圈上,使其在径向方向产生变形。
由于O型圈具有良好的弹性,其
会自动回复到与接合面相邻的状态,填补间隙并形成密封。
3. 密封效果:O型圈受到压缩后,其内部呈现出圆环状密封区域,该区域与接合面之间形成有效密封。
O型圈的橡胶材质具有可塑性和弹性恢复能力,能够适应接合面的微小变化,从而保持密封效果。
4. 防止泄漏:O型圈与接合面的紧密贴合阻止介质从接合面之间泄漏出来,从而实现了有效的密封。
总之,O型圈密封的原理基于橡胶材质的弹性和可塑性,通过压缩装配和变形填补间隙,并紧密贴合接合面,从而形成有效的密封,防止介质泄漏。

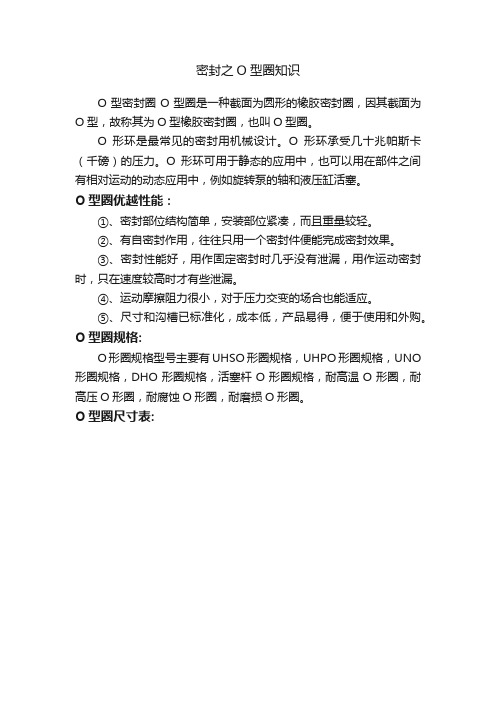

密封之O型圈知识

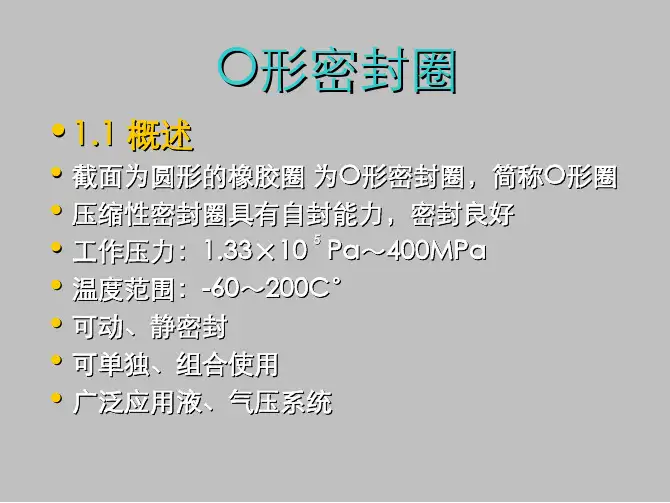

O型密封圈O型圈是一种截面为圆形的橡胶密封圈,因其截面为O型,故称其为O型橡胶密封圈,也叫O型圈。
O形环是最常见的密封用机械设计。
O形环承受几十兆帕斯卡(千磅)的压力。
O形环可用于静态的应用中,也可以用在部件之间有相对运动的动态应用中,例如旋转泵的轴和液压缸活塞。
O型圈优越性能:
①、密封部位结构简单,安装部位紧凑,而且重量较轻。
②、有自密封作用,往往只用一个密封件便能完成密封效果。
③、密封性能好,用作固定密封时几乎没有泄漏,用作运动密封时,只在速度较高时才有些泄漏。
④、运动摩擦阻力很小,对于压力交变的场合也能适应。
⑤、尺寸和沟槽已标准化,成本低,产品易得,便于使用和外购。
O型圈规格:
O形圈规格型号主要有UHSO形圈规格,UHPO形圈规格,UNO 形圈规格,DHO形圈规格,活塞杆O形圈规格,耐高温O形圈,耐高压O形圈,耐腐蚀O形圈,耐磨损O形圈。
O型圈尺寸表:。
一、O型圈概述O型圈(O-rings)是一种截面为圆形的橡胶密封圈,因其截面为O型,故称其为O型密封圈,也叫O型圈。
其材料主要为丁睛橡胶或氟橡胶。
O型密封圈是液压与气压传动系统中使用最广泛的一种密封件。
它主要用于静密封和往复运动密封。
其使用速度范围一般为0.005~0.3m/s。
用于旋转运动密封时,仅限于低速回转密封装置。
如液压挖掘机的中央回转接头的分配阀动密封机构。
一般O形密封圈在旋转运动密封装置中使用较少。
O形密封圈一般安装在外圆或内圆上截面为矩形的沟槽内起密封作用O型密封圈与其他型式密封圈比较,具有以下优点:1)结构小巧,装拆方便;2)静、动密封均可使用;3)动摩擦阻力比较小;4)使用单件O形密封圈,可对两个方向起密封作用;5)价格低廉。
二、O型圈的标记O型圈规格标记方法为:内径Фi × 线径d ,比如:O形圈20*2.4,Ⅱ-2 GB1235-76 中,20 代表大圈内径为20毫米,2.4 代表胶圈的截面直径是2.4毫米,Ⅱ-2 代表使用的橡胶种类,GB1235 代表的是标准号,76 代表的是标准公布年代。
三、O型圈的应用O型密封圈主要用于静密封和往复运动密封。
用于旋转运动密封时,仅限于低速回转密封装置。
O型密封圈一般安装在外圆或内圆上截面为矩形的沟槽内起密封作用。
O型密封圈在耐油、酸碱、磨、化学侵蚀等环境依然起到良好密封、减震作用在机床、船舶、汽车、航空航天设备、冶金机械、化工机械、工程机械、建筑机械、矿山机械、石油机械、塑料机械、农业机械、以及各类仪器仪表上,大量应用着各种类型的密封元件。
同其它密封元件相比,O形密封圈有着广泛的优势:--适合多种密封形式:静态密封、动态密封适合各种用途材料,尺寸和沟槽都已标准化,互换性强--适合多种运动方式:旋转运动、轴向往复运动或组合运动(例如旋转往复组合运动)--适合多种不同的密封介质:油、水、气、化学介质或其它混合介质通过选用合适的橡胶材料和适当的配方设计,实现对油、水、空气、煤气及各种化学介质有效的密封作用。
O圈密封知识总结一、O圈密封介绍O形密封圈是一种挤压型密封,挤压型密封的基本工作原理是依靠密封件发生弹性变形,在密封接触面上造成接触压力,接触压力大于被密封介质的内压,则不发生泄漏,反之则发生泄漏。
O形密封圈具有以下特点:1)结构尺寸小,装拆方便。
2)静、动密封均可使用,用作静密封时几乎没有泄漏。
3)使用单件O形密封圈,有双向密封作用。
4)动摩擦阻力较小。
5)价格低廉。
用于静密封时的密封原理在静密封中以O形圈应用最为广泛。
如果设计、使用正确,O形密封圈在静密封中可以实现无泄漏的绝对密封。
O形圈装入密封沟槽后,其断面一般受到5%—28%的压缩变形。
静密封取较大的压缩率值,动密封取较小的压缩率值。
这是因为合成橡胶在低温下要压缩,所以静密封O形圈的预压缩量应考虑补偿它的低温收缩量。
二、O圈密封失效的原因1、永久性变形1)设计时名义压缩量和拉伸量过大,导致O圈发生永久性变形;2)使用环境:设计时没有考虑产品使用环境的温度。
温度在零下工作的O 形圈,其初始压缩可能由于温度的急剧降低而减小或完全消失。
高温会加速橡胶材料的老化。
工作温度越高,O形圈的压缩永久变形就越大。
3)长时间的高压作用会使O形圈发生永久变形。
高压作用相当于给O圈增加了外力。
当永久变形大于40%时,O形圈就失去了密封能力而发生泄漏。
几种胶料的耐热性界限为:丁腈橡胶70℃,三元乙丙橡胶100℃,氟橡胶140℃。
同一材料的O形圈,在同一温度下,截面直径大的O形圈压缩永久变形率较低。
2、间隙咬伤1)设计时配合间隙过大,导致间隙挤出现象发生;2)零件的同心度不良;3)橡胶硬度不合格,O形圈材料硬度越小,则O形圈的间隙挤出现象越严重;压力达到10Mpa时要加挡圈;3、扭曲现象1)沟槽过宽,O圈可以在槽内活动;2)O圈过大,放入沟槽内有褶皱现象,装配后直接割伤或形成缝隙;4、O圈机械损伤1、O圈成形时自身有缺陷(缺胶、截面直径不一致);2、装配时划伤;。
o型圈的密封方法
O型圈的密封方法主要有以下几种:
1. 静态密封:在静态密封时,通常通过填充密封槽或压缩密封腔实现。
填充密封槽是将O型圈放置在密封槽内,并通过压紧或压入槽内,使其与密封表面产生预加载,从而实现密封效果。
压缩密封腔是通过将O型圈放置在密封腔内,并通过机械或压力作用将其压缩,使其与密封表面紧密贴合,形成密封。
2. 动态密封:在动态密封时,通常通过O型圈的弹性变形来适应密封表面的形状和尺寸变化,从而实现密封效果。
在动态密封中,O型圈需要具有一定的弹性和耐磨性,以适应不同的工作条件和环境。
O圈密封知识总结
一、O圈密封介绍
O形密封圈是一种挤压型密封,挤压型密封的基本工作原理是依靠密封件发生弹性变形,在密封接触面上造成接触压力,接触压力大于被密封介质的内压,则不发生泄漏,反之则发生泄漏。
O形密封圈具有以下特点:
1)结构尺寸小,装拆方便。
2)静、动密封均可使用,用作静密封时几乎没有泄漏。
3)使用单件O形密封圈,有双向密封作用。
4)动摩擦阻力较小。
5)价格低廉。
用于静密封时的密封原理
在静密封中以O形圈应用最为广泛。
如果设计、使用正确,O形密封圈在静密封中可以实现无泄漏的绝对密封。
O形圈装入密封沟槽后,其断面一般受到5%—28%的压缩变形。
静密封取较大的压缩率值,动密封取较小的压缩率值。
这是因为合成橡胶在低温下要压缩,所以静密封O形圈的预压缩量应考虑补偿它的低温收缩量。
二、O圈密封失效的原因
1、永久性变形
1)设计时名义压缩量和拉伸量过大,导致O圈发生永久性变形;
2)使用环境:设计时没有考虑产品使用环境的温度。
温度在零下工作的O 形圈,其初始压缩可能由于温度的急剧降低而减小或完全消失。
高温会加速橡胶材料的老化。
工作温度越高,O形圈的压缩永久变形就越大。
3)长时间的高压作用会使O形圈发生永久变形。
高压作用相当于给O圈增加了外力。
当永久变形大于40%时,O形圈就失去了密封能力而发生泄漏。
几种胶料的耐热性界限为:丁腈橡胶70℃,三元乙丙橡胶100℃,氟橡胶140℃。
同一材料的O形圈,在同一温度下,截面直径大的O形圈压缩永久变形率较低。
2、间隙咬伤
1)设计时配合间隙过大,导致间隙挤出现象发生;
2)零件的同心度不良;
3)橡胶硬度不合格,O形圈材料硬度越小,则O形圈的间隙挤出现象越严重;压力达到10Mpa时要加挡圈;
3、扭曲现象
1)沟槽过宽,O圈可以在槽内活动;
2)O圈过大,放入沟槽内有褶皱现象,装配后直接割伤或形成缝隙;
4、O圈机械损伤
1、O圈成形时自身有缺陷(缺胶、截面直径不一致);
2、装配时划伤;。
