自制用普通红外遥控器的遥控电脑

红外遥控开关的制作方法红外遥控开关是一种方便实用的电子设备，可以用来控制灯光、电视、空调等家电设备的开关。

今天我们将介绍10条关于红外遥控开关的制作方法，并详细描述每种方法的步骤和材料。

1. 可编程红外遥控开关制作方法这种制作方法需要使用一个可编程芯片，例如AT89S52芯片，以及一些基本电子元件。

这种方法的优点是能够对红外遥控信号进行编程，使得开关变得更加智能化。

步骤：1. 连接AT89S52芯片和基本电子元件，例如电容和电阻。

2. 下载具有红外信号解码功能的程序到芯片中。

3. 制作一个红外发射模块，并将其连接到芯片上。

4. 输入你想要编程的红外遥控信号，并将其保存在芯片中。

5. 通过程序对这些信号进行处理，以制作智能红外遥控开关。

2. 简单红外遥控开关制作方法这种制作方法基于一个比较简单的电路，只需要较少的电子元件，适合初学者制作。

步骤：1. 使用NE555定时器芯片、红外遥控解码器和一些电容和电阻组成电路。

2. 制作电路板，将芯片和电子元件进行焊接，并安装红外发射模块。

3. 制作一个红外遥控器，通过它对电路进行遥控。

3. 光敏红外遥控开关制作方法这种制作方法基于一个光敏电阻，利用它的特性来控制红外遥控开关。

这种方法的优点是简单易用，价格便宜。

步骤：1. 制作出一个光敏电阻，并将其放入一个黑色的管子中。

2. 连接红外接收模块，并用热缩管将其封装起来。

3. 将一些电阻和电容连接到电路板上，用它来控制光敏电阻输入的信号。

4. 制作一个红外遥控器，向电路板发送控制信号。

4. CD4017红外遥控开关制作方法这种制作方法基于一个CD4017集成电路，利用它的内部逻辑来控制红外遥控开关。

这种方法的优点是实现方便，性能稳定。

步骤：1. 连接CD4017集成电路、电容、电阻和LED灯，制作出一个电路板。

2. 连接红外接收模块和CD4017集成电路，以接收红外信号并对其进行处理。

3. 制作一个红外遥控器，并用它来控制CD4017电路板。

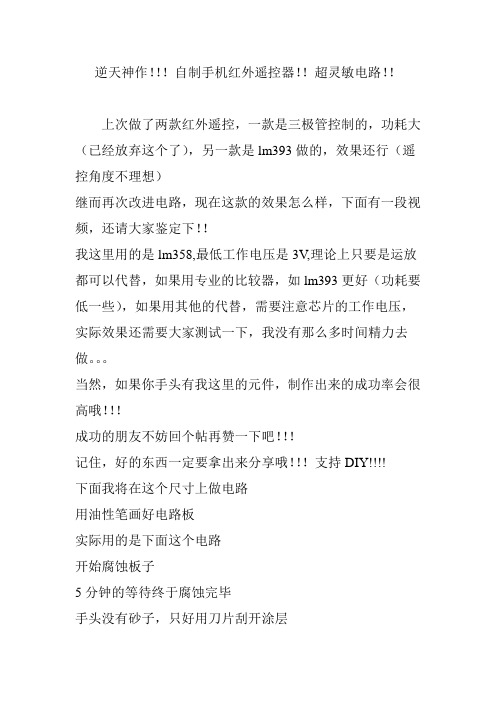

逆天神作！！！自制手机红外遥控器！！超灵敏电路！！
上次做了两款红外遥控，一款是三极管控制的，功耗大（已经放弃这个了），另一款是lm393做的，效果还行（遥控角度不理想）
继而再次改进电路，现在这款的效果怎么样，下面有一段视频，还请大家鉴定下！！
我这里用的是lm358,最低工作电压是3V,理论上只要是运放都可以代替，如果用专业的比较器，如lm393更好（功耗要低一些），如果用其他的代替，需要注意芯片的工作电压，实际效果还需要大家测试一下，我没有那么多时间精力去做。

当然，如果你手头有我这里的元件，制作出来的成功率会很高哦！！！
成功的朋友不妨回个帖再赞一下吧！！！
记住，好的东西一定要拿出来分享哦！！！支持DIY!!!!
下面我将在这个尺寸上做电路
用油性笔画好电路板
实际用的是下面这个电路
开始腐蚀板子
5分钟的等待终于腐蚀完毕
手头没有砂子，只好用刀片刮开涂层
焊接好的电路（上面有4个贴片1N4007----后来没用这个体积的）
待机电流1.4mA（lm358的还是比较大，所以用短路帽当开关）
实际用到了这种1N4007(丝印为M7)，效果非常好
音频口只用一个声道就OK了
我加了一个非晶硅充电（用4056锂电池充电管理芯片控制）电路原理图：
效果图（不方便上传视频）电子DIY投稿、合作，请邮件：mmssxiaozi@。

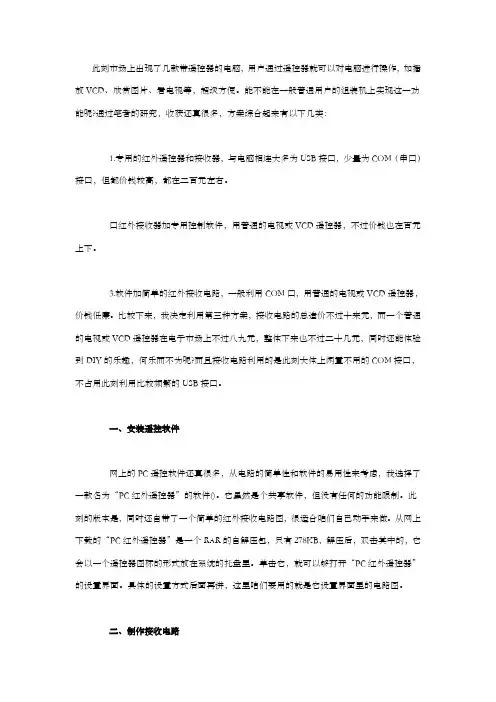

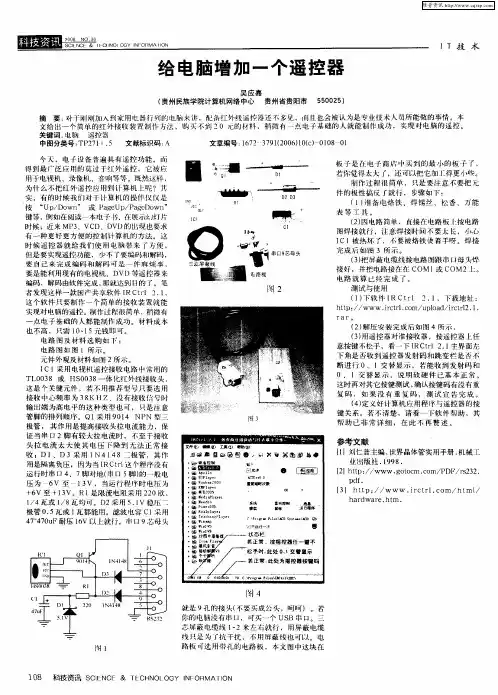

此刻市场上出现了几款带遥控器的电脑，用户通过遥控器就可以对电脑进行操作，如播放VCD、欣赏图片、看电视等，超级方便。

能不能在一般普通用户的组装机上实现这一功能呢?通过笔者的研究，收获还真很多，方案综合起来有以下几类：1.专用的红外遥控器和接收器，与电脑相连大多为USB接口，少量为COM（串口）接口，但都价钱较高，都在二百元左右。

口红外接收器加专用控制软件，用普通的电视或VCD遥控器，不过价钱也在百元上下。

3.软件加简单的红外接收电路，一般利用COM口，用普通的电视或VCD遥控器，价钱低廉。

比较下来，我决定利用第三种方案，接收电路的总造价不过十来元，而一个普通的电视或VCD遥控器在电子市场上不过八九元，整体下来也不过二十几元，同时还能体验到DIY的乐趣，何乐而不为呢?而且接收电路利用的是此刻大体上闲置不用的COM接口，不占用此刻利用比较频繁的USB接口。

一、安装遥控软件网上的PC遥控软件还真很多，从电路的简单性和软件的易用性来考虑，我选择了一款名为“PC红外遥控器”的软件()。

它虽然是个共享软件，但没有任何的功能限制。

此刻的版本是，同时还自带了一个简单的红外接收电路图，很适合咱们自己动手来做。

从网上下载的“PC红外遥控器”是一个RAR的自解压包，只有278KB，解压后，双击其中的，它会以一个遥控器图标的形式放在系统的托盘里。

单击它，就可以够打开“PC红外遥控器”的设置界面。

具体的设置方式后面再讲，这里咱们要用的就是它设置界面里的电路图。

二、制作接收电路别一看到制作电路，就把有些朋友吓跑了，“PC红外遥控器”的电路其实很简单（图1）。

只有区区七个元件，为了方便大家到电子市场采购，咱们先来熟悉一下这七个元件。

（图2）从左到右别离为：470μF的电容一个、红外接收管一个、200Ω的电阻一个、Ω的电阻一个、稳压二极管一个、IN4148开关二极管二个。

另外还得预备一小块覆铜板用于制作电路板，制作电路板用的小刀一把（文具店里卖的铅笔刀就行），电铬铁一支、焊锡松香少量，酒精少量、细砂纸一张，以上材料在电子市场很容易就可以够买到。

51单片机设计的红外线遥控器电路图及工作原理你家里是否有一个电视机遥控器或者空调机遥控器呢？你是否也想让它遥控其他的电器甚至让它遥控您的电脑呢？那好，跟我一起做这个“红外遥控解码器”。

该小制作所需要的元件很少：单片机TA89C2051一只，RS232接口电平与TTL电平转换心片MAX232CPE 一只，红外接收管一只，晶振11.0592MHz,电解电容10uF4只，10uF 一只，电阻1K1个，300欧姆左右1个，瓷片电容30P2个。

发光二极管8个。

价钱不足20元。

电路图及原理：主控制单元是单片机AT89C2051,中断口INT0跟红外接受管U1相连，接收红外信号的脉冲，8个发光二极管作为显示解码输出（也可以用来扩展接其他控制电路），U3是跟电脑串行口RS232相连时的电平转换心片，9、10脚分别与单片机的1、2脚相连，（1脚为串行接收，2脚为串行发送），MAX232CPE的7、8脚分别接电脑串行口的2（接收）脚、3（发送脚）。

晶振采用11.0592MHz，这样才能使得通讯的波特率达到9600b/s，电脑一般默认值是9600b/s、8位数据位、1位停止位、无校验位。

电路就这么简单了，现在分析具体的编程过程吧。

如图所示，panasonic遥控器的波形是这样的（经过反复测试的结果）。

开始位是以3.6ms低电平然后是3.6ms高电平，然后数据表示形式是0.9ms低电平0.9ms 高电平周期为1.8ms表示“0”，0.9ms低电平2.4ms高电平周期为3.3ms表示“1”，编写程序时，以大于3.4ms小于3.8ms高电平为起始位，以大于2.2ms小于2.7ms高电平表示“1”，大于0.84ms小于1.11ms高电平表示“0”。

因此，我们主要用单片机测量高电平的长短来确定是“1”还是“0”即可。

定时器0的工作方式设置为方式1：mov tmod,#09h，这样设置定时器0即是把GATE置1，16位计数器，最大计数值为2的16次方个机器周期，此方式由外中断INT0控制，即INT0为高时才允许计数器计数。

自制红外遥控开关，方便控制各种家电的开关当我们躺好在床上想熄灯睡觉，而控制电灯的开关离我们的床很远时，我们是不是很希望能有个便捷的装置能帮我们实现远距离开关灯？今天创客e工坊就教大家做一个红外遥控开关，让我们能便捷的对家中的家电进行控制。

先来看电路原理图：电路原理图整个电路共用到了5只8050三极管，从左往右看，IR为红外遥控接收头，未接收到红外线信号时，1脚输出高电平，接收到红外线信号时，1脚输出一连串低电平脉冲。

R4和C2，R7和C3组成两个积分电路，Q4，Q5，J组成继电器控制电路。

平时待机或者上电后的初始状态是Q1导通，Q2截止，Q5截止，继电器不工作。

我们先来分析遥控开机的过程。

短按遥控器按钮（大于0.5s），在这较短的时间内，因C3容量远大于C2，故B点电位很快升到高电位（约1V左右），而A点电位上升不到0.6V，因此Q3不能导通，只有Q2导通，因Q2导通，所以C点为高电位，Q5导通，继电器J 动作，其接点J-1、J-2同时吸合，J-2接通用电器电源。

这时即使IR 不再接收到红外线信号，因电源经R11向Q5提供偏置，故Q5保持导通，J仍继续吸合，达到短按遥控实现开机的目的。

下面来分析遥控关机的过程。

长按遥控按钮（3s以上）时，IR输出低电平脉冲使Q1输出高电平脉冲，经D1整流后送至A点、B点进行积分处理，最终使得A电位大于1V，Q3导通，D点为高电平，Q4导通，C点为低电平，致使Q5截止，J释放，J-1、J-2断开，达到长按遥控按钮实现关机的目的。

松开遥控按钮后，IR不再收到红外线信号，C2、C3放电，Q2、Q3截止，电路又进入等待状态，只有再次短按遥控按钮，电路才会重新动作，重复遥控开机的过程。

备齐所需元器件：电路所需元器件按照电路原理图用洞洞板焊接电路：用洞洞板焊接好电路背面拍一张：电路背面再次检查焊接好的电路，无误后即可上电进行测试，为了安全起见先用继电器控制一盏LED的亮灭：控制LED上电后的初始状态是继电器不动作，LED不亮，电路处于待机状态。

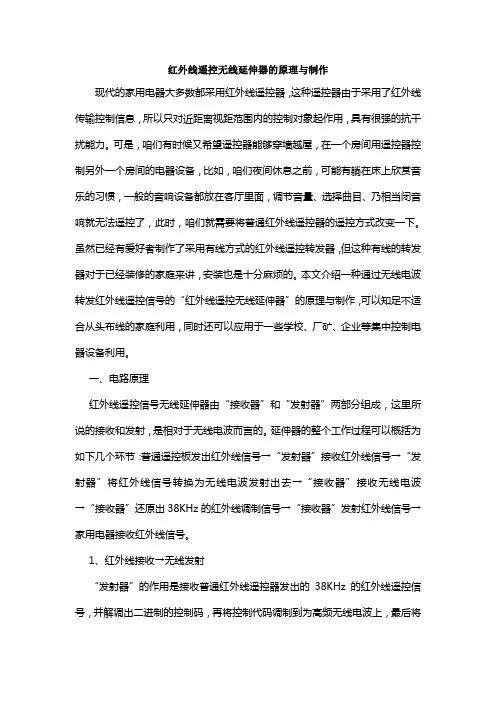

红外线遥控无线延伸器的原理与制作现代的家用电器大多数都采用红外线遥控器，这种遥控器由于采用了红外线传输控制信息，所以只对近距离视距范围内的控制对象起作用，具有很强的抗干扰能力。

可是，咱们有时候又希望遥控器能够穿墙越屋，在一个房间用遥控器控制另外一个房间的电器设备，比如，咱们夜间休息之前，可能有躺在床上欣赏音乐的习惯，一般的音响设备都放在客厅里面，调节音量、选择曲目、乃相当闭音响就无法遥控了，此时，咱们就需要将普通红外线遥控器的遥控方式改变一下。

虽然已经有爱好者制作了采用有线方式的红外线遥控转发器，但这种有线的转发器对于已经装修的家庭来讲，安装也是十分麻烦的。

本文介绍一种通过无线电波转发红外线遥控信号的“红外线遥控无线延伸器”的原理与制作，可以知足不适合从头布线的家庭利用，同时还可以应用于一些学校、厂矿、企业等集中控制电器设备利用。

一、电路原理红外线遥控信号无线延伸器由“接收器”和“发射器”两部分组成，这里所说的接收和发射，是相对于无线电波而言的。

延伸器的整个工作过程可以概括为如下几个环节：普通遥控板发出红外线信号→“发射器”接收红外线信号→“发射器”将红外线信号转换为无线电波发射出去→“接收器”接收无线电波→“接收器”还原出38KHz的红外线调制信号→“接收器”发射红外线信号→家用电器接收红外线信号。

1、红外线接收→无线发射“发射器”的作用是接收普通红外线遥控器发出的38KHz的红外线遥控信号，并解调出二进制的控制码，再将控制代码调制到为高频无线电波上，最后将已调高频信号发射到空中向周围传播。

由于采用了无线电波的传播形式，所以可以穿墙越屋。

图1是发射器的电路原理图，变压器T、二极管VD1～VD4、电容C1～C 五、三端稳压集成电路IC1等组成了＋5V的直流稳压电路，为发射器提供工作所必需的电源。

一体化红外线接收头IC2用于接收红外线遥控器发出的38KHz 的以调制红外线控制信号，并将其解码，恢复出控制脉冲，然后送入驱动三极管VT，VT将信号放大整形后从集电极输出，送入315MHz的无线发射模块，对315MHz的高频信号进行调制，最后将控制信号以无线电波的形式向周围空间传播。

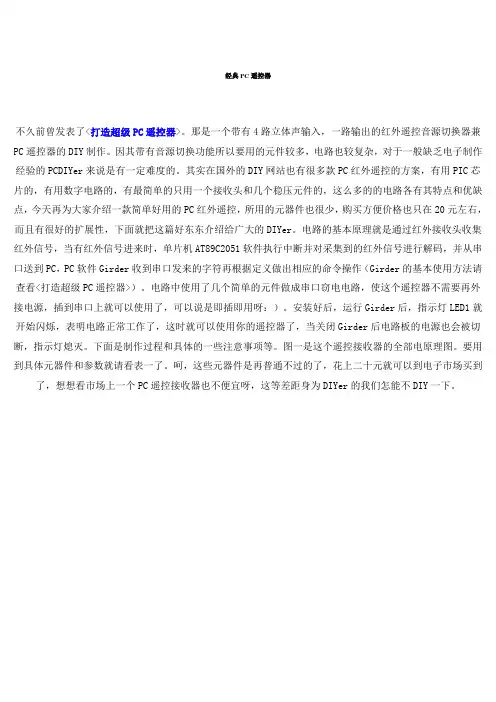

经典PC遥控器不久前曾发表了<打造超级PC遥控器>。

那是一个带有4路立体声输入，一路输出的红外遥控音源切换器兼PC遥控器的DIY制作。

因其带有音源切换功能所以要用的元件较多，电路也较复杂，对于一般缺乏电子制作经验的PCDIYer来说是有一定难度的。

其实在国外的DIY网站也有很多款PC红外遥控的方案，有用PIC芯片的，有用数字电路的，有最简单的只用一个接收头和几个稳压元件的，这么多的的电路各有其特点和优缺点，今天再为大家介绍一款简单好用的PC红外遥控，所用的元器件也很少，购买方便价格也只在20元左右，而且有很好的扩展性，下面就把这篇好东东介绍给广大的DIYer。

电路的基本原理就是通过红外接收头收集红外信号，当有红外信号进来时，单片机AT89C2051软件执行中断并对采集到的红外信号进行解码，并从串口送到PC，PC软件Girder收到串口发来的字符再根据定义做出相应的命令操作（Girder的基本使用方法请查看<打造超级PC遥控器>）。

电路中使用了几个简单的元件做成串口窃电电路，使这个遥控器不需要再外接电源，插到串口上就可以使用了，可以说是即插即用呀：）。

安装好后，运行Girder后，指示灯LED1就开始闪烁，表明电路正常工作了，这时就可以使用你的遥控器了，当关闭Girder后电路板的电源也会被切断，指示灯熄灭。

下面是制作过程和具体的一些注意事项等。

图一是这个遥控接收器的全部电原理图。

要用到具体元器件和参数就请看表一了。

呵，这些元器件是再普通不过的了，花上二十元就可以到电子市场买到了，想想看市场上一个PC遥控接收器也不便宜呀，这等差距身为DIYer的我们怎能不DIY一下。

图一电原理图()表一元件表图二元件外观图图二中的DB9针串口插座是公头的，也可以用母头的，都没有关系，只是用的连接线不同，无论你使用那种，在焊电路时都要看清引脚的序号(插座上打有序号)，搞错了就不好了。

图三是元件中的一体化红外遥控接收头和三极管9012的引脚示意图，要注意的是图中的9012的引脚示意图只是我购买到的9012的引脚极性示意图，可能和你购买到的不同，在装到电路板上时先有万用表测好它的引脚极性，已免意外损坏元件。

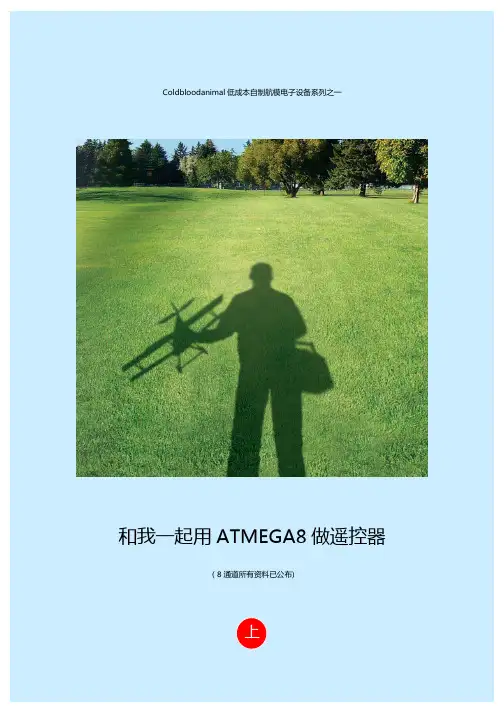

Coldbloodanimal低成本自制航模电子设备系列之一和我一起用ATMEGA8做遥控器（8通道所有资料已公布)上7月份的时候，在5imx看到一个网友说想用ATMEGA系列8位单片机做遥控器、电调、陀螺仪、平衡仪一个系列，引起了我的极大兴趣，确实航模用的遥控器、电调、锁尾式陀螺仪、平衡仪这些产品，从技术的角度来说，应该是比较简单的东西，不知道为什么，国内的模友们自己做的很少，买成品的较多，而且很多人也是提到国产设备就指是垃圾设备，非国外的产品不买，其实这种精神并不利于我国航模事业的进步。

个人认为，航模作为一项运动，从国家的角度来看，水平的提高，一方面是利用成品设备（当然也包括国外先进设备）组装调试出操控性非常好的航模，并通过个人的良好操作技能，能够在各种比赛中获得名次；但另一方面，应该是在航模运动中，不断地锻炼、培养、发掘出自己的技术力量。

从航模及相关电子产品的种类发展来看，国外比我们要先进好几年，各类新的航模电子产品（如最初的无刷电机、电调等）或者新类型的航模（如四轴等）往往都是国外的爱好者们研究并应用之后，才传到国内来的。

大家都说他们的创新能力很强，可是真正静下心来想一想，创新能力的发展不光要靠新的点子，还要破除技术的神秘感，要靠实际动手能力强，才能变成现实。

我们现在爱好航模的人有很大一部分人是在校的学生，从我国的高等教育体系来看，学校教的过份注重理论，而轻实践，大家往往学了很多基础知识，而现实中却完全无法自己动手，他们自己有很多人都会觉得外国的技术很神秘。

如果搞工科的学生都觉得技术神秘的话，我们的自主创新就会成为一句空话。

而当你深入去了解那些我们以为很神秘的技术，特别是发现很多东西都是自己可以掌握，自己可以应用的东西的时候，也许我们离自主创新的天花板就只需轻轻一跃了。

当然，从个人业余制作的角度来说，不要去选技术含量过高，自己完全无法实现的内容，如自制遥控器所需的芯片、自制陀螺仪芯片等等，那些创新是需要高端试验室环境和设备的，个人业余制作的条件完全不具备。

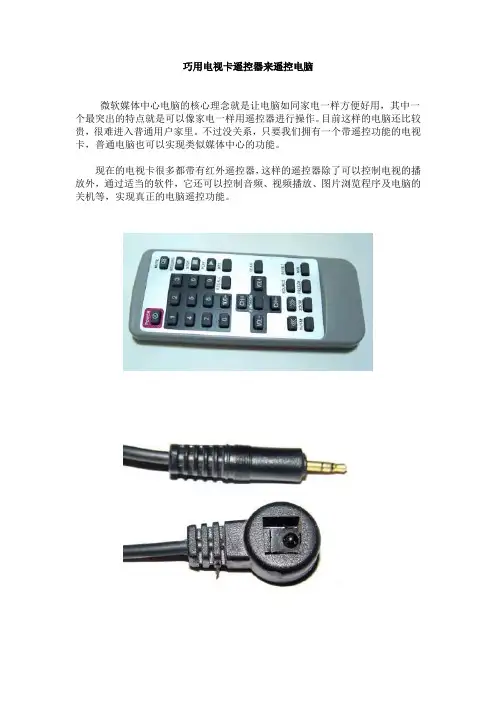

巧用电视卡遥控器来遥控电脑微软媒体中心电脑的核心理念就是让电脑如同家电一样方便好用，其中一个最突出的特点就是可以像家电一样用遥控器进行操作。

目前这样的电脑还比较贵，很难进入普通用户家里。

不过没关系，只要我们拥有一个带遥控功能的电视卡，普通电脑也可以实现类似媒体中心的功能。

现在的电视卡很多都带有红外遥控器，这样的遥控器除了可以控制电视的播放外，通过适当的软件，它还可以控制音频、视频播放、图片浏览程序及电脑的关机等，实现真正的电脑遥控功能。

遥控所需的硬件及软件带遥控功能的电视卡通常随卡附送一根红外线信号接收线，线的一头就是红外接收器，另一头连接电视卡。

我们可以将信号线的红外接收端用透明胶带固定在显示器或机箱上（注意在你遥控的位置一定要能看到这个接收器，否则它是接收不到红外信号的）。

目前常用的遥控软件有Girder（下载地址）和SlyControl（下载地址）。

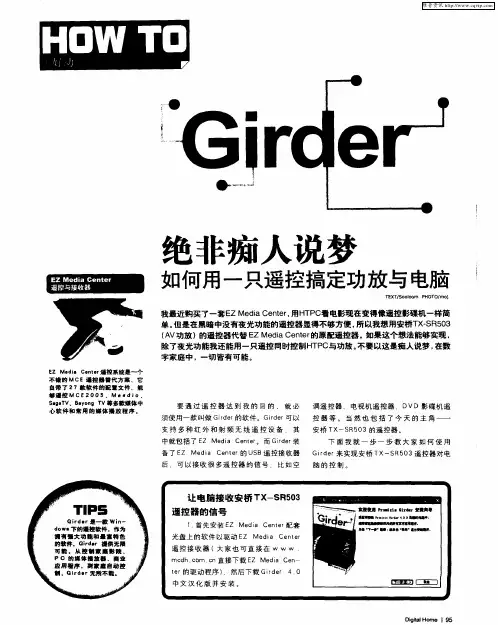

用Girder遥控电脑1．Girder的安装Girder是一款免费软件，它对采用BT878芯片的电视卡支持比较好，对采用Philips SAA 713X芯片的电视卡则不太兼容，不过Girder官方网站（http://www.girder.nl/plugins.php）提供了由第三方开发的713X芯片的补丁文件。

另外，如果Girder不支持你的遥控器，你也可以去这里寻找遥控器补丁。

补丁下载好之后，将补丁文件解压复制到Girder安装目录下的Plugins文件夹中。

2．Girder的设置Girder有中文界面，非常方便，软件运行后你可在“File”菜单下选择“Setting”，在弹出的“Setting”对话框的“user Interface（用户界面）”选项卡中选择语言为“Chinese”。

接着要为Girder指定一下遥控设备。

选择“设置”对话框中的“插件”选项卡，选中你所使用的遥控器，如AVermedia。

3．遥控功能的设置与操作现在我们就来试着用遥控器操作流行的媒体播放程序Media Player Classic（以下简称MPC）。

基于51单片机的红外遥控器设计近年来，随着智能家居的兴起，红外遥控器在我们的生活中扮演着越来越重要的角色。

本文将基于51单片机，设计一个简单的红外遥控器。

首先，我们需要了解红外遥控器的工作原理。

红外遥控器使用红外线来传输指令。

当用户按下遥控器上的按键时，红外发射器发射一个特定的红外信号。

接收器接收到这个信号后，将其转换成电信号，并将其发送到电子设备中，实现对设备的控制。

接下来，我们需要选择合适的红外发射器和接收器。

常见的红外发射器有红外LED，常见的红外接收器有红外接收头。

在选择红外发射器和接收器时，要根据其工作频率、传输距离、灵敏度等因素进行选择。

在本设计中，我们选择了工作频率为38kHz的红外发射器和接收器。

接下来，我们需要设计电路，并进行程序开发。

首先，我们需要连接红外发射器和接收器到51单片机上。

红外发射器的一个引脚连接到51单片机的I/O口，另一个引脚连接到正极电源，第三个引脚连接到电源的接地端。

红外接收器的输出引脚连接到51单片机的I/O口，电源和接地端分别连接到正负电源。

接下来，我们需要编写程序。

首先，我们需要设置51单片机的I/O 口为输入或输出。

然后，我们需要编写程序来发送红外信号。

我们可以使用PWM技术来模拟红外信号的脉冲。

当用户按下遥控器上的按键时，我们可以发送一个特定的脉冲序列，来控制电子设备。

同时，我们还需要编写程序来接收红外信号。

当红外接收器接收到红外信号时，会输出一个特定的电平信号。

我们可以使用外部中断来检测这个信号，并进行相应的处理。

在程序开发过程中，我们需要注意红外信号的协议。

常见的红外信号协议有NEC、SONY等。

我们需要根据所使用的红外接收器的协议来编写相应的程序。

最后，我们需要测试代码的功能和稳定性。

可以通过连接电子设备，按下遥控器上的按键，来测试红外信号的发送和接收功能。

如果一切正常，我们的红外遥控器设计就完成了。

总结起来，基于51单片机的红外遥控器设计是一个简单而有趣的项目。

你是否已经厌倦了坐在电脑前操作呢，你是否想过像遥控电视机一样随心所欲地遥控你的电脑呢？今天我们就自己打造一个超级电脑遥控器，让你轻松实现遥控电脑的梦！看了不少有关PC加装遥控器的DIY文章，心思思的我也想遥控自己的电脑。

但是买一个PC遥控器要花100多元，感觉很不爽，毕竟我也是DIY迷嘛，所以决定自己做一个。

但是仔细看看那些文章上的遥控器，只有很简单的功能，不能遥控软件和相关硬件。

在网上查了一些资料，有一个国外的红外遥控软件Grider，很好用，功能也很强，而且是免费的，也就决定针对它做一个自己的PC遥控器。

它使用AT89C2051单片机和PC串口相连接，音源切换芯片使用了CD4066，可以进行4路立体音音源的切换，4路输入1路输出，跟据自己的实际需要我只做了其中的两路。

我还写了一PC软件用来控制它。

切换器外观可以看下图1，PC软件外观可以看图2。

于是在这个基础上我加了一个遥控接收头和遥控器，并重新改写了单片机程序，成功的制作了超级PC遥控器。

呵呵，就来一起看看我的制作过程吧。

图1 电脑音源切换器(点击放大)图2 电脑音源切换器的PC控制软件界面先来看看电路图和元件表：图3电路图()表1 元件表硬件原理这个DIY制作要求有一定的电子知识，因为使用的元器件比较多一些，而且要用到单片机。

所有没有一定电子基础的读者就要小心行事了，做不好可不关我事了：P。

其实不要音源切换部份的电路也是可以的，电路更简单，但现在我只做了这个，下次我会再向大家介绍只有遥控部分的电路的DIY制作。

先来说说电路的简单原理，单片机AT89C2051串口通过一片MAX232转换成可与PC串口相连接的RS232信号。

IC5为一片CD4069六反相器，因51单片机上电复位后，IO口全置1，引脚高电平，如直接连接CD4066就会选通所有音源，所以要用反相器全部变为低电平去连接CD4066。

K1至K4为四个常开按键，分别控制四个音源，P1.0和P1.1要使用10K的上拉电阻把电平拉高，另两个不用也能正常工作。

全能电脑红外遥控器摘要：随着电子产品的不断更新和发展，各种遥控器成为了现代生活的必需品。

然而，不同的电子产品需要不同的遥控器，给生活带来了不便。

因此，全能电脑红外遥控器应运而生，它可以通过连接电脑，实现对多种电子产品的控制。

本文将介绍全能电脑红外遥控器的基本原理、优点以及未来发展方向。

关键词：全能电脑红外遥控器，电脑连接，多种电子产品控制，优点，未来发展正文：一、全能电脑红外遥控器的基本原理全能电脑红外遥控器是一种通过电脑连接的遥控器。

它的基本原理是将电脑串联在电视、音响等家庭娱乐设备和空调、风扇等家电设备之间，使电脑能够控制这些设备。

当用户通过遥控器发出指令时，电脑通过红外接收头接收指令，并将信号转换为红外遥控信号，再通过红外发射头，将信号发送给各种电子产品。

二、全能电脑红外遥控器的优点1. 省空间：由于现代的笔记本电脑体积越来越小，而各种遥控器却越来越多，占用了很多空间。

全能电脑红外遥控器通过连接电脑，将多种遥控器的功能集中在一起，省去了遥控器的存放空间。

2. 易操作：使用电脑来控制各种电子产品，不仅操作简单易学，而且更加灵活，可以自定界面和快捷方式，提高使用效率，减少人为操作失误。

3. 节能环保：电脑可以在不使用遥控器时关闭，节约用电，减少耗能造成的环境污染。

三、全能电脑红外遥控器的未来发展方向1. 功能升级：目前的全能电脑红外遥控器可以满足大部分家庭娱乐设备和家电设备的控制，但还有一些特殊设备无法控制。

未来的全能电脑红外遥控器应该拥有更加强大的识别和学习能力，可以学习控制各种新式电子产品。

2. 系统优化：现在的全能电脑红外遥控器需要用户自行安装和配置，对操作使用有一定门槛。

未来的全能电脑红外遥控器应该在系统的智能化和便捷化方面做出优化，更加适合大众使用。

3. 互联互通：未来的全能电脑红外遥控器可以与智能家居系统相互连接，实现更加高效、智能的家居设备控制。

结论：全能电脑红外遥控器的出现，极大地方便了人们生活。

USB口电脑遥控器自己做―红外电脑遥控器的制作在此论坛看到好多朋友想自己DIY电脑遥控器，并用它来控制IMCE，却不得要领，所以我今天将详细的硬件制作教程写出来给大家，只要您够心细，够大胆，即使您没有电子基础也一样能做出来：注意：一、此文本人在D900fans首发，在这稍作了改动，有看到过的朋友，不要以为我这是偷的哦！二、此款遥控器的接收器为USB口的（非原生的，实际是USB to 串口的，如果不需要USB 口的可直接去掉USB TO 串口线，把相应的引脚直接插入台机的对应串口孔中，同样是可以的！不需装驱动）三、发射器（也就是遥控器，有的也叫手柄）可以任一选择，比如电视遥控器，DVD遥控器等，只要发射频率与红外接收头的频率大致相等就行了！四、接收器为全手工制作，会要用到小刀、烙铁等一些易伤人工具，所以请大家制作时注意安全！）此遥控器可以摇控电脑的关机、待机、定时关机待机、屏保、查看时间、开闭光驱、操控千千静听、POWER DVD、解霸等等的前进、后退、下一首、上一首、全屏、播放、暂停；还可模拟鼠标键盘；效果还是很不错的，当然控制IMCE也是可以了，功能很强！缺点就是不易上手，要实现控制需要按键码的学习，需要自己做“命令树”（也有别人做好的不过还是要按键码的学习），较占内存！如果买不到电子元件的朋友可以找我，或者可以直接买成品价钱好说（不过要注明为原动力论坛的朋友）：[url=/auction/item_detail-0db2-56 be6db701e962ad0854c3cab8948590.jhtml]http://item.taobao.c om/auction/i ... 4c3cab8948590.jhtml[/url]如果还怕麻烦的可以直接买这个：此遥控器可以完美控制IMCE2了，且有鼠标功能！而且不需要怎么设置就可以使用了！/auction/item_detail-0db2-d97d20a26 d6a67eaaab4016e8cf949e9.jhtml遥控器接收装置的制作虽然很简单，但也要特别注意以下几点：1.在买电子元件的时候一定要保证电子元件的质量，尽量买好一点的元件；2、USB转串口（9芯母头）线的母头要买可以拆开的那种，千万不要买一体的；3、元件焊接的时候注意以下元件的极性：一体化红外线接收头NPN型三极管S90145.1V稳压管1N4148二极管容量为47uF-220uF、耐压在10V以上电解电容; 只要你注意以上几点就一定能成功！！！如有人看不明白也可问我；QQ：690396733旺旺：严明达一、前期准备（一）首先从电子市场购买到以下电子元件：1. 一体化红外线接收头（TL0038B）一个（U1）2. NPN型三极管S9014一个（Q1）3、200欧姆1/4W或1/8W电阻一个（R1）4、5.1V稳压管一个（D2）5、1N4148二极管两个（D1、D3）6、容量为47uF-220uF、耐压在10V以上电解电容一个（C1）7.万用电路板8、USB转串口9芯母头串口线（简称串口线，电脑城有买，记得要买母头可拆开的那种）9、小板一块10、细导线若干（我用的是USB延长线里的导线）；（二）其次还要准备所需工具：电烙铁、焊锡、助焊剂、万用表、剪刀、502胶水、刀片、直尺；还要准备D900一台（所有带红外功能的智能手机或所有遥控器如电视遥控器都行）。

⼿机变成万能红外遥控器，⾃⼰动⼿制作教程 声明：⼿机型号与系统版本不同，有些⼿机不能⽤，如⼩⽶⼿机，红⽶，不能⽤。

⽶3移动版可以⽤，但是需要设置才能使⽤。

亲测：iPhone4、4s、5、7.1.2版本控制空调，机顶盒、电视机没压⼒，也不是很⿇烦，感兴趣的朋友可以试试看。

准备材料：1、940nm红外发射管【⼀个报废的遥控器上拆】 2、3极⼿机⽿机插头【不⽤的⽿机上拆，三级的容易焊接】 3、焊锡⼯具【电烙铁、锡丝】 制作前我先来说说为什么有的教程上要说准备两个红外发射管和X宝上所谓的双红外发射管： ⽤两个红外发射管并不是去补38千赫兹的频率，同等电压下，发射距离的远近取决于⼆极管发光晶⽚的横切⾯积，红外灯的发光晶⽚置于与两根管脚相连的灯杯中，⼀般发光芯⽚的⼤⼩为10、12、14mil（mil为发光芯⽚的单位，1mil=0.0254mm)，使⽤两个发射管只是增加了发射管的横截⾯积，从⽽有更好的遥控效果，并不是⾮⽤两个发射管。

遥控精灵软件输出信号给发射管时，同⼀组编码，是正反⽅向各输出⼀次，时间间隔300ms，有⽰波器的朋友可以看看。

双红外发光⼆极管，其实是等于两个发光⼆极管反极性并联，是⼚家⽅便后期安装设计的（⽆极性），⼯作时只有⼀个⼆极管发光，并不能提⾼发射距离，横切⾯积相同，既然遥控精灵给发射管的编码是正反⽅向各输出⼀次，所以不存在正负极的问题，双红外管是在不同时间内发射了同⼀组编码，所以说双红外管完全是噱头，没必要。

上个图来说明⼀下双红外发射管： 很多⼈可能不知道3极⽿机插头是什么样⼦的，我来上张图⽚（就是3段接触点，在做遥控器时地线⽤不到的） 开始焊接【如下图焊接，遥控精灵是正反⽅向各发⼀次，不⽤分正负极焊接】 焊接完成开始使⽤： 可遥控电视品牌：创维、海信、康佳、TCL、长虹、 海尔、索尼、LG、夏普、三星、 松下、飞利浦、东芝、⽇⽴ 可遥控空调品牌：格⼒、美的、海尔、TCL、长虹、 志⾼、科龙、奥克斯、海信、 康佳、春兰、澳柯玛、伊莱克斯、 新科、惠⽽浦、⼤⾦、三菱、 松下、格兰仕、⽇⽴、LG 可遥控机顶盒：创维、华为、同洲、天柏、中兴、 长虹、九州康佳、摩托罗拉、思科 海尔、⼤华、⼤亚、九联、全景 UT斯达康、海信、飞越、烽⽕、 杭州裕隆、⾦亚科技、海潮、新浪、 可遥控单⽅品牌：索尼、宾得、佳能、尼康 ⼿机遥控软件下载 APP⽀持，能遥控电视、机顶盒、DVD、空调、IPTV、功放、单反、开关、风扇、窗帘、遥控飞机，有等常规红外家电产品。

Arduino之红外遥控的制作——基础⼀、红外遥控制作——基础1、作品应⽤⽬的：制作红外遥控器，可代替电视机顶盒的遥控对其进⾏控制。

2、所需设备材料：1）、arduino uno板⼦ x12）、arduino 扩展板 x13）、红外接收模块 x14）、红外发射模块 x15）、电视机顶盒遥控器 x16）、跳线 x23、制作的原理：电视机顶盒遥控利⽤红外发射编码对机顶盒进⾏控制；获取机顶盒遥控的红外发射码，同时利⽤红外发射模块发射相同的红外码就可对机顶盒进⾏控制。

4、获取电视机顶盒遥控红外编码：——————————获取遥控红外发射编码—————————————————#include // 引⽤ IRRemote 函式库const int irReceiverPin = 12; // 红外线接收器 OUTPUT 讯号接在 pin 2IRrecv irrecv(irReceiverPin); // 定义 IRrecv 物件来接收红外线讯号decode_results results; // 解码结果将放在 decode_results 结构的 result 变数⾥void setup(){Serial.begin(9600); // 开启 Serial port, 通讯速率为 9600 bpsirrecv.enableIRIn(); // 启动红外线解码Serial.print("begin:\n");}// 显⽰红外线协定种类void showIRProtocol(decode_results *results){Serial.print("Protocol: ");// 判断红外线协定种类switch(results->decode_type) {case NEC:Serial.print("NEC");break;case SONY:Serial.print("SONY");break;case RC5:Serial.print("RC5");break;case RC6:Serial.print("RC6");break;default:Serial.print("Unknown encoding");}// 把红外线编码印到 Serial portSerial.print(", irCode: ");Serial.print(results->value, HEX); // 红外线编码Serial.print(", bits: ");Serial.println(results->bits); // 红外线编码位元数}void loop(){if (irrecv.decode(&results)) { // 解码成功，收到⼀组红外线讯号showIRProtocol(&results); // 显⽰红外线协定种类irrecv.resume(); // 继续收下⼀组红外线讯号}}———————————————————————————机顶盒遥控上数字1⾄9及0的红外编码如下：Protocol: NEC, irCode: 806F807F, bits: 32 //数字1Protocol: NEC, irCode: 806F40BF, bits: 32 //数字2Protocol: NEC, irCode: 806FC03F, bits: 32 //数字3Protocol: NEC, irCode: 806F20DF, bits: 32 //数字4Protocol: NEC, irCode: 806FA05F, bits: 32 //数字5Protocol: NEC, irCode: 806F609F, bits: 32 //数字6Protocol: NEC, irCode: 806FE01F, bits: 32 //数字7Protocol: NEC, irCode: 806F10EF, bits: 32 //数字8Protocol: NEC, irCode: 806F906F, bits: 32 //数字9Protocol: NEC, irCode: FFFFFFFF, bits: 0 //重复码Protocol: NEC, irCode: 806F00FF, bits: 32 //数字0—————————————————————————————————————利⽤红外发射模块，每五秒钟依次发送数字键0⾄9的红外编码—————#includeIRsend irsend;void ircodeSEND(){irsend.sendNEC(0x806F00FF, 32); // channel 0 红外发射码前需要加上“0x”delay(5000);irsend.sendNEC(0x806F807F, 32); //channel 1delay(5000);irsend.sendNEC(0x806F40BF, 32); //channel 2delay(5000);irsend.sendNEC(0x806FC03F, 32); //channel 3delay(5000);irsend.sendNEC(0x806F20DF, 32); //channel 4delay(5000);irsend.sendNEC(0x806FA05F, 32); //channel 5delay(5000);irsend.sendNEC(0x806F609F, 32); //channel 6delay(5000);irsend.sendNEC(0x806FE01F, 32); //channel 7delay(5000);irsend.sendNEC(0x806F10EF, 32); //channel 8delay(5000);irsend.sendNEC(0x806F906F, 32); //channel 9delay(5000);}void setup(){pinMode(3,OUTPUT);Serial.begin(9600);}void loop(){ircodeSEND();}——————————————————————————下载完程序后，就可接上外接电源，在机顶盒前进⾏测试，控制电视频道啦！5、思考：⽬前的红外遥控控制机顶盒只限于固定的0⾄9红外码的顺序发送，可否进⼀步升级，与arduino其他模块结合对电视机顶盒进⾏多样化的控制呢？此问题，将在下⼀博⽂中进⾏研究；也欢迎⼤家提供更好的控制形式或⽅法，若本⽂有错误之处也请批评指正！谢谢！。
