自制红外线来人报警器的原理讲解(图)
本报警器可以用任何电视机遥控器做发射器，将发射器和接收器分别放到店门口的左右两侧，放置高度为90公分左右，形成一条隐形的水平红外线，当有人进入阻断红外线时，接收器控制报警器报警。接收器输出端也可以接“欢迎光临”等语音芯
片。
接收器原理：没有人时，遥控接收头低电平脉冲信号由C1送入Q1，Q1将信号放大，由D1，C2滤波使Q2b极电压升高，Q2导通，Q3断开，继电器不吸合，K2断开，无12V送入报警器，报警器不报警；当有人进如时，将红外线阻断，接收器收不到遥控器发来的信号，Q1b极为高电平，Q1截止，Q2也截止，Q2C极为高电平，此时Q3导通，继电器吸合，K2闭合将12V送入报警或语音电路，发出报警声，同时R5对C4充电，达到Q4的导通电压时，Q4导通，Q3截止，继电器断开，报警结束，同时K1闭合，将C4放电，报警时间可由R5和C4决定。
本报警器可以用任何电视机遥控器做发射器，将发射器和接收器分别放到店门口的左右两侧，放置高度为90公分左右，形成一条隐形的水平红外线，当有人进入阻断红外线时，接收器控制报警器报警。接收器输出端也可以接“欢迎光临”等语音芯
片。
红外报警器分主动式和被动式两种。主动式红外线报警器，是报警器主动发出红外线，红外线碰到障碍物，就会反弹回来，被报警器的探头接收。如果探头监测到，红外线是静止不动的，也就是不断发出红线线又不断反弹的，那么报警器就不会报警。当有会动的物体触犯了这根看不见的红线的时候，探头就会检测到有异常，就会报警。 因此，红外防盗报警器通常被放在关键的位置发挥重要作用。但使用红外报警器的位置复杂，作为隐形的电子警察，为了让它安置后发挥的防盗效果更好，我们该如何在不用位置选择不同的种类? 红外防盗报警器主要采用红外热感应技术对指定区域进行布控，当有不速之客入侵时，区域内的热量便会立即发送变化，探测器发现这一变化后就会发出报警声，并主动向主人拨号报警。 而被动红外报警器一般应用于室内，例如企业，由于室内光线稳定、红外热量比较恒定，这种环境下被动红外报警器的探测效果会更好，企业根据自身环境
特点选择防盗报警器，这样才能将防盗系统发挥最大的作用。 相比被动红外防盗报警器，主动红外系统一般用在周界防范，选购时也需注意以下问题： 1、由于主动红外入侵报警器易受雾霾严重影响，因此，室外使用时应选择具有自动增益功能的设备;另外，所选设备的探测距离实际警戒距离留出20%以上的余量，能够减少因气候变化而引起的误报警。 2、在室外使用时，一定要选用双光束或3光束主动红外入侵报警器，以减少动物、落叶等引起的系统误报警。 3、在围墙、屋顶或空地上使用主动防盗报警器时，应选择具有避雷功能的设备。遇有折墙且距离又近时，可选用反射器件，以减少报警器的使用数量。 另外，作为人体检测的热释红外传感器，多是用双元件组成。 双元件的特点一是当人射的能量顺序地射到两个元件时，由于两只元件为串联，其输出比一只元件高一倍;另是由于两只元件为逆向相连接，对于相同且同
红外报警器毕业论文 1 绪论 随着时代的不断进步，人们对自己所处环境的安全性提出了更高的要求，尤其是在家居安全方面，不得不时刻留意那些不速之客。现在很多小区都安装了智能报警系统，因而大大提高了小区的安全程度，有效保证了居民的人身财产安全。由于红外线是不可见光，有很强的隐蔽性和保密性，因此在防盗、警戒等安保装置中得到了广泛的应用。为了防止各种偷盗和暴力事件的发生和危害,确保大厦的安全,生命和财产不受损害,智能保安系统的设置是必要的。 随着科技的发展,新的犯罪手段对保安系统也提出了新的要求,在信息时代的今天,对钱、财物、人身安全的保护是一方面,而对储存在计算机里的大量的重要文件、数据,更需要保护。 在一个智能化大厦内,不仅对外部人员要防范,对内部人员也需要加强治理;对 某些重要的地点、物品,以及重要的人物也需要非凡的保护。因此,对现代化的大厦,需要设置多层次、立体化的保安系统。 防盗报警器的作用防盗报警系统就是用探测器对建筑物内外重点区域、重要地点布防,在探测到非法入侵者时,信号传输到报警控制器:声光报警,显示地址,有关值班人员接到报警后,根据情况采取措施,以控制事态的发展。 智能建筑的防盗报警系统,负责建筑内各个点、线、面和区域的侦测任务。它 一般由探测器、区域控制器和报警控制中心三部分组成。 (1)探测器探测器负责探测人员的非法入侵,有异常情况发出声光报警,同时向区域报警器发送信息。
光束遮断式探测器:目前用得较多得是红外对射式,它由红外线发射器和接收器组成。当罪犯跨越门窗或其它防护区时,遮断红外光而引发报警。为确保此类探测器的准确需配置频率和相位鉴别电路。 红外报警器毕业论文 2 产品的整体设计及原理 2.1设计原理 这一台红外线防盗报警器。具有以下特点:用当今最流行的AT89C2051单片机控制，体积小，成本低;用红外线收发管进行检测，安装隐蔽，不易被发现;探测信号采用脉冲信号，节能且抗干扰;当有人试图闯入室内时，能自动进行声光报警。现将该报警器原理如下。 2.1.1 硬件电路 可将该电路分为以下三个部分 a) 电源电路。220V交流市电经变压器T降压，桥式整流器D1整流，电解电容C7滤波，三端稳压器78L05稳压，最后得到整机要求的+5V稳定直流电源。 b) 单片机系统。U1为AT89C2051单片机。C1，R0，R1和复位按钮RESET组成手动电平复位和上电自动复位电路;C2，C3以及晶振JT1组成时钟电路; C4，C5为+5V电源滤波电容。U2为CMOS6反相器CC4069，起驱动作用。VD1~VD6为红外发射管，其负极端接与P1口，P1口设置为输出状态，当P1口为“0”时，VD1~VD6发红外光。VD7~VD12为红外接收管，当接收到红外光时导通，+5V电源通过 VD7~VD12加到反相器CC4069的输入端，经反相为低电平，这时P3.0~P3.5为低电平。发射管和接收管分别安装在门和窗口的适当位置，当有人闯入时遮挡了红外线，接收管截止，反相器输入端为低电平，这时U1的P3.0~P3.5为高电平。当在一定时间内检测到位于不同位置的光束被遮挡时，则由P3.7口输出报警信号(高低电平间隔1S的脉冲信号)。驱动声光报警电路，进行声光报警，直至按复位按钮
红外线报警器的设计与制作 [摘要]：。 该报警器能探测人体发出的红外线，由红外线传感器、信号放大电路、电压比较器、延时电路和报警指示电路等组成。当人进入报警器的监视区域内，即可发出报警信号，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。概述了红外辐射的知识、热释电红外传感器的结构和工作原理。利用热释电红外传感器设计了一种被动式红外报警电路,分析了该电路的功能和工作原理。热释电红外传感器具有很多的优点,在防盗、警戒等装置中应用较广。 [关键词]：被动式红外报警器；热释电红外（PIR）；传感器；热释电效应；菲涅尔透镜 Design and fabrication of infrared alarm Abstract：The alarm can detect the infrared rays emitted by a human body, posed of an infrared sensor, a signal amplification circuit, a voltage parator, a delay circuit and an alarm indication circuit etc.. When the monitored area into the alarm, can emit alarm signals, suitable for home, office, warehouse, laboratory and other important occasions anti-theft alarm. The structure and working principle of thermal infrared radiation of knowledge, the pyroelectric infrared sensors are outlined. Using the pyroelectric infrared sensor to design a kind of passive infrared alarm circuit, and analyses the function and working principle of the circuit. Pyroelectric infrared sensor has many advantages, in security, warning device which is widely used in. Keywords：Passive infrared alarm; pyroelectric infrared (PIR); sensor; pyroelectric effect; Fidel lens
成绩评定： 传感器技术 课程设计 题目人体探测防盗报警传感器设计 1 / 12
摘要 在现代化技术高度发展的现在，犯罪更趋智能化，手段更趋隐蔽性。所以必须采用电子技术、传感器技术和计算机技术为基础的安全防范技术等器材设备，并将其构成一个报警系统，这将发挥更大的监控防护功能。 本文是利用红外传感器和单片机设计一种简单的红外探测报警装置，主要从硬件和软件两方面进行设计。硬件设计主要包括红外发射和红外接收、SCT89C52单片机中央控制电路、蜂鸣电路、发光报警电路等组成。软件方面包括程序流程图及主要程序。基本实现了红外探测防盗报警的功能。 关键词：红外传感器，SCT89C2，BIS0001，声光报警
目录 一、设计目的------------------------- 1 二、设计任务与要求--------------------- 1 2.1设计任务------------------------- 1 2.2设计要求------------------------- 1 三、设计步骤及原理分析 ------------------ 3.1设计方法------------------------- 1 3.2设计步骤------------------------- 2 3.3设计原理分析---------------------- 2 四、课程设计小结与体会 ----------------- 8 五、参考文献-------------------------- 9 3 / 12
一.设计目的 红外线具有隐蔽性，在露天防护的地方设计一束红外线可以方便地检测到是否有人出入。此类装置设计的要点：其一是能有效判断是否有人员进入；其二是尽可能大地增加防护范围。当然，系统工作的稳定性和可靠性也是追求的重要指标。至于报警可采用声光信号。 二.设计任务与要求 2.1设计任务 该报警器能探测人体发出的红外线，当人进入报警器的监视区域内，即可发出报警声，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。工作原理：该装置由红外线传感器、信号放大电路、电压比较器、延时电路和音响报警电路等组成。 红外线探测传感器IC1探测到前方人体辐射出的红外线信号时，由IC1的②脚输出微弱的电信号，经三极管VT1等组成第一级放大电路放大，再通过C2输入到运算放大器IC2中进行高增益、低噪声放大，此时由该报警器能探测人体发出的红外线，当人进入报警器的监视区域内，即可发出报警声，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。 2.2设计要求 一、灵敏、可靠，一经触发，可以立即报警； 二、对产品的材料精益求精，延长防盗报警器的使用寿命； 三、改善报警器的环境，减少不必要的影响 三.设计步骤及原理分析 3.1设计方法
红外线防盗报警器课程设计报告 北华航天工业学院 课程设计报告(论文) 设计课题:红外线防盗报警器设计 专业班级: B10231 学生姓名: 指导教师: 设计时间: 2012年6月25日 北华航天工业学院电子工程系 红外线防盗报警器课程设计任务书姓名: 专业: 通信工程班级: B10231 指导教师: 职称: 课程设计题目: 红外线防盗报警器 已知技术参数和设计要求: , 该报警器能探测人体发出的红外线，当人进入报警器的监视区域内，即可发出报警声， 适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。 , 要求: , 1、灵敏、可靠、一经触发，即刻报警 , 2、对产品材料精益求精，延长使用寿命 , 3、根据实际应用环境，自己选择传感器，确定红外检测范围。所需仪器设备: 直流供电电源，信号发生器，双踪示波器，数字电压表，计算机等 成果验收形式: 面包板插接+实物演示+答辩
参考文献: 《电子技术基础模拟部分》(高教康华光) 《电子工艺与课程设计》(电子工业出版社毕亚军、崔瑞雪) 第17周: 周1---周2 :立题、论证方案设计～选择元器件安装调试 周4---周5 :插面包板调试电路时间 第18周: 安排 周1---周3 :焊接制成电路～完成设计 周4---周5 :验收答辩 指导教师: 张洁教研室主任: 崔瑞雪 2012年6 月 14 日 内容摘要 红外线防盗报警器目前市场上已有成型产品，且市场较为成熟。由于红外线是不可见光，因此用它进行红外探测监控，具有良好的隐蔽性，白天和黑夜均能使用，而且其抗干扰能力强。红外线传感器分主动式与被动式两种，主动式设计方案简单，但成本较高，从成本考虑，本课题通过介绍热释红外传感器RE200BP的工作原理，给出了一种被动型热释电红外报警器的结构原理及其应用电路。这种电路把红外线传感器应用于报警系统中，从而能够实现防盗报警能。 该报警器能探测人体发出的红外线，由红外线传感器、信号放大电路、电压比较器、和报警指示电路等组成。当人进入报警器的监视区域内，即可发出报警信号，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。利用热释电红外传感器设计了一种被动式红外报警电路,分析了该电路的功能和工作原理。 关键词被动式红外报警器;热释电传感器;菲涅尔透镜;防盗报警器 目录
毕业设计题目：红外线报警器 姓名： 专业： 班级： 指导教师： 学号： 厦门XXXXX学院 2013年12月20 日
目录 第一章??绪论? (3) 1.1 电路设计背景 (3) 1.2 红外报警器分类及原理 (4) 1.3 热释电红外传感器的原理特性 (5) 第二章设计任务与要求 (7) 2.1 任务? (7) 2.2 要求? (7) 第三章?红外线报警器的工作原理 (7) 第四章?电路原理图、PCB板的绘制 (8) 4.1?使用相关软件的介绍? (8) 4.2?绘制原理图 (9) 4.3 Protel软件使用的常见问题 (10) 第五章?红外线报警器的制作过程 (11) 5.1清点元器件? (11)
5.2检测各元器件? (13) 5.3焊接前准备? (15) 5.4分清元件 (15) 5.5焊接要领 (16) 5.6焊接电路板 (16) 5.7组装成品 (18) 5.8测试 (18) 5.9产品实物 (19) 5.10产品说明 (19) 第六章?总结 (19) 6.1 归纳? (19) 6.2 心得体会? (20) 致谢? (21) 参考文献? (22) 摘要
通过说明热释红外传感器的工作原理，介绍了一种被动型热释电红外报警器的结构原理和它的应用电路。这种电路把红外线的隐蔽性很好地应用在报警系统上，从而实现了防盗报警功能，达到了安全防护之目的。该报警器能探测人体发出的红外线，由热释电红外线传感器、BISS0001信号处理芯片和报警指示电路等组成。当有人进入报警器的监视范围内，就会发出报警信号。概述了红外辐射的知识、热释电红外传感器的结构和工作原理。利用热释电红外传感器设计了一种被动式红外报警电路,分析了该电路的功能和工作原理。热释电红外传感器具有很多的优点,在防盗、警戒等装置中应用较广。 关键词：红外线报警器电子狗 第一章??绪论? 1.1 电路设计背景 随着社会的发展，科学技术的进步和安全防范意识的增强，人们越来越注重自身所处的环境是否安全。当家中无人或者仅有老人孩子在家时，必须考虑家庭成员生命和财产的绝对安全。目前，许多住宅小区的安防主要依靠安装防盗窗、防盗门以及人工防范。这样不仅有碍美观，不符合防火的要求，而且不能有效地防止坏人的侵入。报警器的应用类型非常多，但热释电红外线报警器是最广泛的，因为它的制作简单、成本低，安装比较方便，而且防盗性能比较稳定，抗干扰能力强、灵敏度高、总体来说就是性价比比较好。这种防盗器安装隐蔽，不易被盗贼发现，具有较高的应用价值
燕山大学 课程设计说明书 题目红外线报警器的设计 学院<系）理学院 年级专业：09级电子科学与技术2班学号： 学生姓名： 指导教师： 教师职称：讲师
燕山大学课程设计<论文）任务书 院<系）：理学院基层教案单位： 09 电子信息科学与技术 说明：此表一式四份，学生、指导教师、基层教案单位、系部各一份。 年月日
燕山大学课程设计评审意见表
红外线报警器的设计 摘要：本文介绍了红外发射和红外接收的工作原理及其特点，提出了 一种红外线接收发的简单应用电路，并基于AT89C51单片机设计了一个简单的红外遥控报警电路。用红外线做信号载波具有成本低、传播范围和方向可以控制、不产生电磁辐射干扰和被干扰等诸多优点，因此被广泛地应用在各个技术领域中。 关键词：红外线报警器，AT89C51单片机，红外发射电路，显示电路，报警电路 Infrared alarm design Abstract: This paper introduces the infrared emission and infrared receiving work principle and features, and put forward a kind of infrared receiver hair of simple application circuit, and based on AT89C51 design a simple infrared remote alarm circuit. With infrared signal carrier with lower cost and scope and direction can control the spread, do not produce the electromagnetic radiated interference and interfered with, and many other advantages, so is widely used in the various technology areas. Key words:Infrared alarm, AT89C51 microcontroller, infrared transmitter circuit, display circuit, the alarm circuit 一、实验目的： 1．了解红外先报警器的组成及原理 2．了解各种在制作中用到的中小规模集成电路的作用及实用方法。 3．进一步学习与掌握各种组合逻辑电路与时序电路的原理与使用方法。 4．熟悉红外线报警器的设计与制作. 二、实验任务： 1．设计红外发射电路。 2．设计显示电路。 3.设计报警电路。 4．单片机程序设计。 5.硬件电路的布线与焊接。
热释电人体感应红外报警器设计制作报告 1 绪论 随着科技的提高，电子电器飞速发展，人民生活水平有了很大提高。各种高档家电和贵重物品为许多家庭所拥有。然而一些不法分子也越来越多。这点就是因为不法分子看到了大部分人防盗意识不够强所造成的结果。因此越来越多的居民家庭对财产安全问题十分担忧。报警系统这时为人们解决了大部分问题。但是市场上的报警系统大部分是适用于一些大公司的重要机构。其价格昂贵，使普通家庭难以承受。如果设计一种价格低廉，性能可靠、智能化的报警系统，必将在私人财产的防盗领域起到巨大作用。由于红外线是不可见光，隐蔽性能良好，因此在防盗、警戒等安保装置中被广泛应用。而本设计的电路包括硬件和软件两个部分。硬件部分包括红外感应部分与单片机控制部分，整个系统电路可划分为：电源部分、传感器模块部分、单片机控制电路，而单片机控制由最小系统和指示灯电路、报警电路等子模块组成。主要工作由热释电红外感应器完成信息采集、处理、数据传送经过单片机功能设定到达报警模块这一过程。就此设计的核心模块来说，单片机就是设计的中心单元。单片机应用系统也是由硬件和软件组成。硬件包括单片机、输入/输出设备、以及外围应用电路等组成的系统，软件是主要是工作的程序通过编写程序来控制输入的信号。 2 设计任务分析 1.该设计包括硬件和软件设计两个部分。模块划分为数据采集、按键设定、报警等。 2.本红外线防盗报警系统由热释电红外传感器、蜂鸣器、单片机控制电路、LED指示电路及软件组成。 3.系统可实现功能。当人员外出时，可把报警系统设置在外出布防状态，探测器工作起来,当有人闯入时，热释电红外传感器将探测到动作，设置在监测点上的红外探头将人体辐射的红外光谱变换成电信号，红外热释电模块送出TTL 电平至STC89C52单片机，经单片机处理运算后驱动执行报警电路使警号发声。 3技术方案的详细设计 3.1本系统的设计方案 3.1.1系统概述 1.系统设计简介 本系统采用了热释电红外线传感器，它的制作简单、成本低，安装比较方便，而且防盗性能比较稳定、抗干扰能力强、灵敏度高、安全可靠。这种防盗器安装隐蔽，不易被盗贼发现，便于多用户统一管理和用户操作。

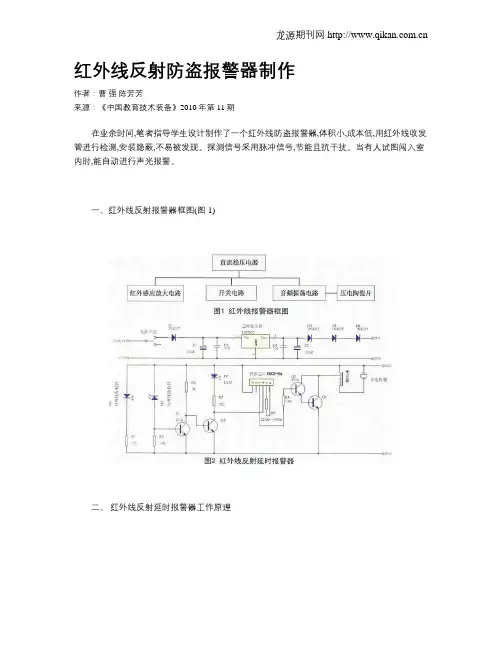

B 简单的被动式红外线报警器 一、功能介绍 该报警器由红外线发射、接收、蜂鸣器和LED指示灯组成。正常情况下，绿色的LED常烁，表示监控区域正常。一旦监控区域有人闯入，绿色LED熄灭，红色的LED快速闪烁，同时蜂鸣器立即报警。 二、设计要求 1．红外发射频率为38KHZ 2．正常情况下绿色LED闪烁，异常情况下红色LED闪烁并且蜂鸣器报警。3．监控区域范围在3M范围内。 三、参考方案设计 1．原理框图如图下。 2．制作思路 （1）调试红外发射管和接收管，首先要用单片机输出一个38KHZ的方波信号。（2）电路工作后，正常情况下红外接收头接收不到红外信号，而输出高电平。 当有物体出现在发射管前方时，红外接收头会接收到从物体上反射回来的红外光信号，然后输出低电平通知MCU打开蜂鸣器报警。 （3）本作品主要要完成三大功能：38KHZ载波信号的产生、红外接收头输出电平的检测、LED和蜂鸣器的驱动。 3．设计注意的地方 需要准备的器材：单片机、红色LED一只、绿色LED一只、万能实验板一块、5V电源、电阻、TTL0038或者其他类似38KHZ的红外接收头、5V长鸣型蜂鸣器。（1）线路图见下图：
实验电路图及工作原理： 该电路工作原理非常简单，Atmega8的PD0端口输出经过调制的38KHZ的方波信号，然后经Q2驱动红外线发射管LED0发出红外线信号。TL0038是集红外线信号接收放大为一体的接收器。其中心接收频率为38KZH，输出为TTL电平，平时输出高电平，当收到码信号后，输出低电平。 BELL为长鸣蜂鸣器，两个引脚分别为正负极，当正负极两端加上5V电压后，蜂鸣器发出响声。注意，该蜂鸣器两脚不能接反，否则蜂鸣器会烧毁。 电路工作后，正常情况下TL0038接收不到红外信号，而输出高电平。当有物体出现在发射管前方时，TTL0038会接收到从物体上反射回来的红外光信号，然后输出低电平通知MCU打开蜂鸣器报警。 （2）程序思想 本实验的程序主要要完成三大功能：38KHZ载波信号的产生、红外接收头 TL0038输出电平的检测、LED和蜂鸣器的驱动。 本程序使用8位定时计数器T/C0溢出中断使PD0产生38KHZ的方波信号，然后驱动红外线发射管。T/C0计数器是单一向上计数器，其计数值TCNT0一旦计数到0XFF后，T/C0马上产生溢出中断。因此，我们可以通过设置TCNT0的初始值
湖北文理学院物电学院 自动化1211 模拟电路课程设计 姓名：程梦学号：2012118010姓名：库才席学号：2012118032姓名：方凯学号：2012118016姓名：李沈辉学号：2012118040姓名：蔡嘉伦学号：2012118002
前言 近年来，随着改革开放的深入发展，电子电器的飞速发展.人民的生活水平有了很大提高。各种高档家电产品和贵重物品为许多家庭所拥有。然而一些不法分子也是越来越多。这点就是看到了大部分人防盗意识还不够强.造成偷盗现象屡见不鲜。因此，越来越多的居民家庭对财产安全问题十分担忧。 报警器这时正为人们解决了不少问题.但是市场上的报警器大部分都是用于一些大公司财政机构。价格高昂,一般人们难以接受。如果再设计和生产一种价廉、性能灵敏可靠的防盗报警器，必将在防盗和保证财产安全方面发挥更加有效的作用。由于红外线是不见光，有很强的隐蔽性和保密性，因此在防盗、警戒等安保装置中得到了广泛的应用，此外，在电子防盗、人体探测等领域中，被动式热释电红外探测器也以其价格低廉、技术性能稳定等特点而受到广大用户和专业人士的欢迎。 红外报警器大多数采用国外的先进技术,其功能也非常先进。其中包括被动式热释电型红外报警器,也即是本文将研究的产品。还有红外监控无线报警器,超声波防盗报警器,红外线防盗报警器,高灵敏红外报警器,触摸式延时防盗报警器, 触摸式防盗报警器,红外报警器,
红外线声先报警器…… 其外，可用红外报警器原理，控制各种电器的运行…… 目录 1．功能说明-------------------------------------------------------------2．结构框图-------------------------------------------------------------3．使用说明-------------------------------------------------------------4．原理与原理图--------------------------------------------------------
目录 1 绪论 (3) 1.1 研究目的和意义 (3) 1.2 研究内容 (3) 1.3研究方法和技术路线 (3) 1.4 预期的研究目标 (4) 2 系统总体设计 (4) 2.1系统概述 (4) 2.2 主要器件介绍 (6) 2.2.1 热释电红外传感器概述 (6) 2.2.2 AT89C51 单片机概述 (9) 2.3 总体设计框图 (14) 3 系统硬件设计 (15) 3.1信号检测与放大模块 (15) 3.1.1电路实现功能 (15) 3.1.2电路图 (15) 3.1.3电子元件介绍 (15) 3.2 LED显示模块 (16) 3.2.1 电路实现功能 (16) 3.2.2电路图 (16) 3.2.3电子元件介绍 (16) 3.3 报警执行模块 (17) 3.3.1 电路实现功能 (17) 3.3.2电路图 (17) 3.3.3电子元件介绍 (17) 3.4 手工暂停模块 (18) 3.4.1 电路实现功能 (18)
3.4.2电路图 (18) 3.5 晶振与复位模块 (18) 3.5.1 电路实现功能 (18) 3.5.2电路图 (19) 3.5.3电子元件介绍 (19) 4 系统软件设计 (21) 4.1 软件设计介绍 (21) 4.2 主程序设计 (21) 4.2.1 实现功能 (21) 4.2.2 流程图 (21) 4.3 定时中断程序设计 (23) 4.3.1 实现功能 (23) 4.3.2 10s定时流程图 (23) 4.3.3 关键技术 (23) 4.3.4 关键代码： (25) 4.4 解除中断程序设计 (26) 4.4.1 实现功能 (26) 4.4.2 程序流程图 (26) 4.4.3 关键技术 (27) 4.4.4 关键代码 (28) 5 实验结论 (29) 结束语 (30) 附录一 (30) 附录二 (33) 附录三 (33) 参考文献 (34) 致谢 (35)
红外报警器电路及原理 该报警器能探测人体发出的红外线，当人进入报警器的*区域内，即可发出报警声，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。 该装置电路原理见图1。由红外线传感器、信号放大电路、电压比较器、延时电路和音响报警电路等组成。红外线探测传感器IC1探测到前方人体辐射出的红外线信号时，由IC1的②脚输出微弱的电信号，经三极管VT1等组成第一级放大电路放大，再通过C2输入到运算放大器IC2中进行高增益、低噪声放大，此时由IC2①脚输出的信号已足够强。IC3作电压比较器，它的第⑤脚由R10、VD1提供基准电压，当IC2①脚输出的信号电压到达IC3的⑥脚时，两个输入端的电压进行比较，此时IC3的⑦脚由原来的高电平变为低电平。IC4为报警延时电路，R14和C6组成延时电路，其时间约为1分钟。当IC3的⑦脚变为低电平时，C6通过VD2放电，此时IC4的②脚变为低电平，它与IC4的③脚基准电压进行比较，当它低于其基准电压时，IC4的①脚变为高电平，VT2导通，讯响器BL通电发出报警声。人体的红外线信号消失后，IC3的⑦脚又恢复高电平输出，此时VD2截止。由于C6两端的电压不能突变，故通过R14向C6缓慢充电，当C6两端的电压高于其基准电压时，IC4的①脚才变为低电平，时间约为1分钟，即持续1分钟报警。 由VT3、R20、C8组成开机延时电路，时间也约为1分钟，它的设置主要是防止使用者开机后立即报警，好让使用者有足够的时间离开*现场，同时可防止停电后又来电时产生误报。 该装置采用9－12V直流电源供电，由T降压，全桥U整流，C10滤波，检测电路采用IC5 78L06供电。本装置交直流两用，自动无间断转换。 元器件选择与制作 元器件清单见下表。
编号 毕业论文题目人体红外线感应报警器 学生姓名胡旺云 学号0502120101 系部电子工程系 专业计算机控制专业 班级计控1201 指导教师 顾问教师 2012年九月
摘要 摘要 该报警器能探测人体发出的红外线，由红外线传感器、信号放大电路、电压比较器、延时电路和音响报警电路等组成。当人进入报警器的监视区域内，即可发出报警声，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。概述了红外辐射的知识、热释电红外传感器的结构和工作原理。利用热释电红外传感器设计了一种被动式红外报警电路,分析了该电路的功能和工作原理。热释电红外传感器具有很多的优点,在防盗、警戒等装置中应用较广。 关键词：红外线热释电效应菲涅尔透镜
第一章绪论 目录 摘要···········································目录···········································第一章：绪论···········································1.1 设计概述···········································1.2 设计背景···········································1.3 设计要求···········································1.4 设计意义···········································第二章：方案设计与研究···········································2.1 设计过程···········································2.2 方案选定···········································第三章：红外线传感器的概述···········································3.1 红外线传感器···········································3.2 红外线传感器的特点···········································3.3 主要特性···········································第四章：LM358芯片···········································4.1 LM358概述···········································4.2 芯片特点···········································4.3 电气特性···········································4.4 典型电路···········································第五章：LM393芯片···········································5.1 LM393概述···········································5.2 芯片特点···········································5.3 电气特性···········································5.4 典型电路···········································第六章：电路设计···········································6.1 红外线传感器···········································6.2 信号放大电路···········································6.3 电压比较器···········································6.4 音响报警电路···········································6.5 延时电路···········································6.6 12V电源电路···········································6.7 红外线感应报警电路···········································第七章：总结和展望···········································致谢···········································参考文献···········································附表1 元件清单···········································附表2 电路原理图···········································
题目：人体红外线报警器学号： 姓名： 班级： 专业： 课程教师：
摘要 该报警器能探测人体发出的红外线，由红外线传感器、信号放大电路、电压比较器、延时电路和音响报警电路等组成。当人进入报警器的监视区域内，即可发出报警声，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。概述了红外辐射的知识、热释电红外传感器的结构和工作原理。利用热释电红外传感器设计了一种被动式红外报警电路,分析了该电路的功能和工作原理。热释电红外传感器具有很多的优点,在防盗、警戒等装置中应用较广。 关键词：红外线热释电效应菲涅尔透镜
目录 摘要···········································目录···········································第一章：绪论···········································1.1 设计概述···········································1.2 设计背景···········································1.3 设计要求···········································1.4 设计意义···········································第二章：方案设计与研究···········································2.1 设计过程···········································2.2 方案选定···········································第三章：红外线传感器的概述···········································3.1 红外线传感器···········································3.2 红外线传感器的特点···········································3.3 主要特性···········································第四章：LM358芯片···········································4.1 LM358概述···········································4.2 芯片特点···········································4.3 电气特性···········································4.4 典型电路···········································第五章：LM393芯片···········································5.1 LM393概述···········································5.2 芯片特点···········································5.3 电气特性···········································5.4 典型电路···········································第六章：电路设计···········································6.1 红外线传感器···········································6.2 信号放大电路···········································6.3 电压比较器···········································6.4 音响报警电路···········································6.5 延时电路···········································6.6 12V电源电路···········································6.7 红外线感应报警电路···········································第七章：PCB布线仿真图···········································第八章：元器件清单·································· 第九章：实验遇到的困难································ 第十章：实验心得···································
(此文档为word格式，下载后您可任意编辑修改！) 1 绪论 随着时代的不断进步，人们对自己所处环境的安全性提出了更高的要求，尤其是在家居安全方面，不得不时刻留意那些不速之客。现在很多小区都安装了智能报警系统，因而大大提高了小区的安全程度，有效保证了居民的人身财产安全。由于红外线是不可见光，有很强的隐蔽性和保密性，因此在防盗、警戒等安保装置中得到了广泛的应用。为了防止各种偷盗和暴力事件的发生和危害,确保大厦的安全,生命和财产不受损害,智能保安系统的设置是必要的。 随着科技的发展,新的犯罪手段对保安系统也提出了新的要求,在信息时代的今天,对钱、财物、人身安全的保护是一方面,而对储存在计算机里的大量的重要文件、数据,更需要保护。 在一个智能化大厦内,不仅对外部人员要防范,对内部人员也需要加强治理;对某些重要的地点、物品,以及重要的人物也需要非凡的保护。因此,对现代化的大厦,需要设置多层次、立体化的保安系统。 防盗报警器的作用防盗报警系统就是用探测器对建筑物内外重点区域、重要地点布防,在探测到非法入侵者时,信号传输到报警控制器:声光报警,显示地址,有关值班人员接到报警后,根据情况采取措施,以控制事态的发展。 智能建筑的防盗报警系统,负责建筑内各个点、线、面和区域的侦测任务。它一般由探测器、区域控制器和报警控制中心三部分组成。 (1)探测器探测器负责探测人员的非法入侵,有异常情况发出声光报警,同时向区域报警器发送信息。 光束遮断式探测器:目前用得较多得是红外对射式,它由红外线发射器和接收器组成。当罪犯跨越门窗或其它防护区时,遮断红外光而引发报警。为确保此类探测器的准确需配置频率和相位鉴别电路。 2 产品的整体设计及原理 2.1设计原理
北华航天工业学院 课程设计报告（论文） 设计课题：红外线防盗报警器设计 专业班级：B10231 学生姓名： 指导教师： 设计时间：2012年6月25日
北华航天工业学院电子工程系 红外线防盗报警器课程设计任务书 姓名：专业：通信工程班级：B10231 指导教师：职称： 课程设计题目：红外线防盗报警器 已知技术参数和设计要求： ●该报警器能探测人体发出的红外线，当人进入报警器的监视区域内，即可 发出报警声，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。 ●要求： ●1、灵敏、可靠、一经触发，即刻报警 ●2、对产品材料精益求精，延长使用寿命 ●3、根据实际应用环境，自己选择传感器，确定红外检测范围。 所需仪器设备： 直流供电电源，信号发生器，双踪示波器，数字电压表，计算机等 成果验收形式： 面包板插接+实物演示+答辩 参考文献： 《电子技术基础模拟部分》（高教康华光） 《电子工艺与课程设计》（电子工业出版社毕亚军、崔瑞雪） 时间安排 第17周： 周1---周2 ：立题、论证方案设计，选择元器件安装调试 周4---周5 ：插面包板调试电路 第18周： 周1---周3 ：焊接制成电路，完成设计 周4---周5 ：验收答辩 指导教师：张洁教研室主任：崔瑞雪 2012年6 月14 日
内容摘要 红外线防盗报警器目前市场上已有成型产品，且市场较为成熟。由于红外线是不可见光，因此用它进行红外探测监控，具有良好的隐蔽性，白天和黑夜均能使用，而且其抗干扰能力强。红外线传感器分主动式与被动式两种，主动式设计方案简单，但成本较高，从成本考虑，本课题通过介绍热释红外传感器RE200BP的工作原理，给出了一种被动型热释电红外报警器的结构原理及其应用电路。这种电路把红外线传感器应用于报警系统中，从而能够实现防盗报警能。 该报警器能探测人体发出的红外线，由红外线传感器、信号放大电路、电压比较器、和报警指示电路等组成。当人进入报警器的监视区域内，即可发出报警信号，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。利用热释电红外传感器设计了一种被动式红外报警电路,分析了该电路的功能和工作原理。 关键词被动式红外报警器；热释电传感器；菲涅尔透镜；防盗报警器
