钢筋工程施工方案一、钢筋绑扎规范要求（1）将基础垫层清扫干净，用石笔和墨斗在上面弹放钢筋位置线。

（2）按钢筋位置线布放基础钢筋。

（3）绑扎钢筋。

四周两行钢筋交叉点应每点绑扎牢。

中间部分交叉点可相隔交错扎牢，但必须保证受力钢筋不位移。

双向主筋的钢筋网，则需交全部钢筋相交点扎牢。

相邻绑扎点的钢丝扣成八字开，以免风片歪斜变形。

（4）大底板采用双层钢筋网时，在上层钢筋网下面应设置钢筋撑脚或混凝土撑脚，以保证钢筋位置正确，钢筋撑脚下应垫在下征钢筋网上.（5）钢筋的弯钩应朝上，不要倒向一边；双钢筋网的上层钢筋弯钩应朝下。

（6）独立基础、为双向弯曲，其底面短向的钢筋应放在长向钢筋的上面。

（7）现浇柱与基础连用的插筋，其箍筋应比柱的箍筋小一个柱筋直径，以便连接。

箍筋的位置一定要绑扎固定牢靠，以免造成柱轴线偏移。

（8）基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm，当无垫层时不应小于700mm。

（9）钢筋的连接：1）钢筋连接的接头宜设置在受力较小处。

接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍；2）若采用绑扎搭接接头，则接头相纵向受力钢筋的绑扎接头宜相互错开；钢筋绑扎接送连接区段的长度为1.3倍搭接长度（LL）；凡搭接接头中点位于该区段的的搭接接头均属于同一连接区段；位于同一区段内的受拉钢筋搭接接头面积百分率为25%；3）当钢筋的直才能d＞16mm时，不宜采用绑扎接头；4）纵向受力的钢筋采用机械连接接头或焊接接头时，连接区段的长度为35d（d为纵向受力钢筋的较大值）且不小于50mm。

同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计规定，当设计无规定时，应符合下列规定：①在受拉区不宜大于50%；②直接承受动力荷载的基础中，不宜采用焊接接头；当采用机械连接接头时，不应大于50%。

（10）基础钢筋的若干规定：1）当条形基础的宽度B≥1600mm时，横向受力钢筋的长度可减至0.9B，交错布置；2）当单独基础的边长B≥3000mm（除基础支承在桩上外时，受力钢筋的长度可减至0.9B，交错布置。

钢筋焊接专项施工方案1第一篇：钢筋焊接专项施工方案1钢筋机械连接和焊接专项施工方案钢筋机械连接和焊接专项施工方案1、工程概况本工程钢筋的连接将有机械连接和焊接，机械连接主要是直螺纹连接；焊接包括电渣压力焊、闪光对焊、电弧焊。

机械连接在地下室底板、地下室墙板、竖向钢筋大于或等于Ф22将采用机械连接—直螺纹连接。

焊接—电渣压力焊、电弧焊、闪光对焊。

地下室外墙、柱、剪力墙等竖向连接中Ф14—Ф20为电渣压力焊。

闪光对焊用于钢筋竖向和水平连接中。

电弧焊用于部分钢筋的连接。

2、编制依据：《建筑工程施工质量验收统一标准》（GB 503—2001）；《混凝土结构工程施工质量验收规范》（GB 50204—2002）；《钢筋焊接验收规程》（JGJ18—96）《钢筋焊接接头试验方法》（JGJ27—86）《钢筋机械连接通用技术规程》（JGJ107—96）3、钢筋的机械连接 3.1、直螺纹连接：滚轧直螺纹连接是目前推广使用的一种新型连接方式，它可适用于大直径钢筋的连接钢筋切头滚轧螺纹加保护套工地连接套筒加工以上大直径钢筋，连接方便、可靠，可提高施工进度，已被建筑第 1 页钢筋机械连接和焊接专项施工方案业广泛采用。

（1）加工工艺：（2）滚轧直螺纹钢筋接头技术是用专用滚轧螺纹设备在施工现场将钢筋端头部位一次性直接快速滚轧出直螺纹。

（3）滚轧直螺纹工艺流程：A、钢筋下料：钢筋端头必须平直，不得有马蹄形或弯曲现象，如有必须切掉。

B、钢筋丝头加工：在专用滚轧直螺纹设备上按设计的螺距、进刀长度等参数滚轧出钢筋与直螺纹套筒拧紧。

C、钢筋连接：用机械扳手将钢筋与直螺纹套筒拧紧。

（4）滚轧直螺纹试件：A、工艺检验（检验现场钢筋与套筒型号规格是否匹配）：设备进场后，对每一种规格的钢筋接头分别做一组试件，做单向拉伸试验，要求达到标准规定的技术指标。

B、现场检验（见证取样）：同一施工条件下采用同一批材料的同等级同形式同规格的接头，以500 个为一个验收批进行检查和验收，不足500 个也作为一个检验批。

一、工程概况 (2)二、编制依据 (2)三、焊接要求 (3)四、材料 (3)五、施工方法 (4)六、安装焊接的质量验收 (11)七、焊接质量保证措施 (13)八、主要安全技术措施 (14)九、成品保护 (16)一、工程概况本工程位于桐洲监狱内，原 AB 门处。

因桐洲监狱改建，原 AB 门拆除，并在 AB 门处新建厂房，代替原旧三监区工艺房，该厂房采用平面桁架结构形式，建造高度 6m(本处为檐口高度) ，建造面积： 1987.59m。

本工程结构安全等级为二级，设计使用年限为 10 年，结构重要性系数为 1.0；建造工程等级二级。

本工程屋面为 0.5mm820 型采钢板+75mm 玻璃丝绵保温层(带钢丝网)。

墙面 1.2m 以下为 200mm 厚轻质砖墙 1.2m 以上为 0.5mm900 型彩钢板+75mm 玻璃丝绵保温面(带钢丝网)二、编制依据1、《碳素结构钢》 (GB 700-2022)；2、《通用冷弯开口型钢》 (GB 6723-2022)；3、《碳钢焊条》 (GB 5117-1995)；4、《钢结构焊接规范》 (GB50661-2022)；5、《钢管结构技术规程》 (CECS 280:2022)6、《冷弯薄壁型钢结构技术规程》 (GB 50018-2002)；7、《冷弯型钢技术条件》 (GB 6725-2022)；8、《直缝电焊钢管》 (GB/T13793—2022)；9、《碳钢药芯焊丝》 (GB 10045-2001)；三、焊接要求1、组合 H 型钢的腹板与翼缘的焊接应采用自动埋弧焊机焊,且四道连接焊缝均应双面满焊,不得单面焊接。

2、组合 H 型钢因焊接产生的变形应以机械或者火焰矫正调直。

3、焊缝质量等级：连接板与 H 型钢的连接焊缝为全熔透坡口焊，质量等级为二级，其他为三级。

所有非施工图所示构件拼接用的对接焊缝质量应达到二级。

对于全熔透焊缝，可根据焊接规程的基本要求，结合焊缝质量等级、焊接工艺和焊接次序，确定坡口形式和尺寸。

第一节钢结构施工方案（一）材料管理1、钢材检验建筑结构钢材必须具有足够的强度、良好的塑性、韧性、耐疲劳性及优良的焊接性能。

必须符合以下要求：1.1牌号：钢材主要是焊接H型钢，除应符合相应的技术标准的要求外，尚需进行必要的工艺性能试验。

1.2证书：钢材应附有符合设计文件要求的质量证明书，如对钢材的质量有疑义时，应抽检，其结果应符合国家标准的规定和设计文件的要求。

1.3表面质量：钢材表面锈蚀、麻点或划痕的深度不得大于该钢材厚度负偏差值的一半；断口处如有分层缺陷，应会同有关单位研究处理。

2、材料管理2.1材料进厂，按品名、规格、数量，会同供应人员清点入库。

并应认真核对镑码单、装箱单、运单、材质证明书及合格证等，并详细做好入库时的质量记录。

2.2对入库材料按其性能做到下垫、上盖、中通风，按规范进行堆放，材料员应随时检查落实情况。

2.3材料使用应按节约原则实行定额领料，由工段长根据加工预算和材料损耗系数签发定额限料卡。

2.4在使用材料时，必须做到专料专用，其原则时在该工程材料必须用于该工程中。

（二）主要工艺流程及质量控制1、工艺流程：钢材复验─→钢材矫正→放样号料→切割下料→组装成型→部件焊接→变形矫正→划线钻孔→喷砂除锈油漆→结构验收→提议安装2、钢材的复验：为确保焊接质量，在备料前对所用的钢材进行化学成分、机械性能复验，保证符合图纸要求的材质。

3、放样号料：3.1钢结构下料是第一道工序，该工程采取图纸下料法，直接按图纸所示的尺寸在钢材上按1：1的比例划线下料，允许偏差不超过1mm。

3.2号料前必须了解原材料的钢号及规格，检查原材料的质量，如有疤痕、裂纹、夹灰、厚度不足的现象时应调换材料或取得技术人员同意后方可使用。

3.3加强计量管理，严禁使用未检验、检验超期、无检验合格证的计量器具和非法计量单位。

3.4在号料的过程中，应随时在样板、样杆上记录下已号料的数量，号料完毕则应在样板和样杆上记下实际数量，写上“完”或“全”字样和号料日期。

钢板焊接实施方案
钢板焊接是一项重要的工程技术，其质量直接关系到工程结构的安
全性和稳定性。

因此，制定科学合理的焊接实施方案对于保障工程
质量至关重要。

本文将针对钢板焊接的实施方案进行详细介绍，以
期为相关工程技术人员提供参考。

首先，针对焊接材料的选择，我们应当根据工程需求和材料特性选
择合适的焊接材料。

在选择焊接材料时，应充分考虑其强度、韧性、耐腐蚀性等因素，确保其符合工程要求。

其次，在焊接工艺方面，我们应当严格按照相关标准和规范进行操作。

在焊接前，需要对焊接设备进行检查和维护，确保其正常运行。

在焊接过程中，操作人员应当严格按照焊接工艺要求进行操作，控
制好焊接电流、电压、焊接速度等参数，确保焊接质量。

另外，在焊接环境方面，我们应当保证焊接环境干净整洁，避免杂物、油污等对焊接质量的影响。

同时，应当注意通风换气，避免焊
接烟尘对操作人员的危害。

此外，焊接后的处理也是十分重要的一环。

在焊接完成后，应当对
焊缝进行清理、打磨，确保焊接表面平整光滑。

同时，还需要对焊
接部位进行防腐处理，延长其使用寿命。

最后，针对焊接质量的检验，我们应当严格按照相关标准进行检验，确保焊接质量符合要求。

在检验过程中，应当重点关注焊接强度、
焊缝质量、焊接变形等指标，确保焊接质量达标。

总之，钢板焊接实施方案的制定需要全面考虑材料选择、工艺操作、环境保障、后续处理和质量检验等方面，确保焊接质量和工程安全。

希望本文所述内容能够为相关工程技术人员提供一定的参考价值，
促进工程质量的提升。

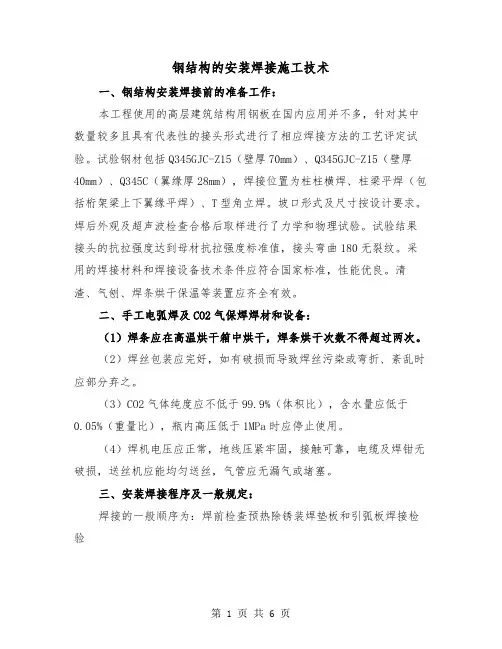

钢结构的安装焊接施工技术一、钢结构安装焊接前的准备工作：本工程使用的高层建筑结构用钢板在国内应用并不多，针对其中数量较多且具有代表性的接头形式进行了相应焊接方法的工艺评定试验。

试验钢材包括Q345GJC-Z15（壁厚70mm）、Q345GJC-Z15（壁厚40mm）、Q345C（翼缘厚28mm），焊接位置为柱柱横焊、柱梁平焊（包括桁架梁上下翼缘平焊）、T型角立焊。

坡口形式及尺寸按设计要求。

焊后外观及超声波检查合格后取样进行了力学和物理试验。

试验结果接头的抗拉强度达到母材抗拉强度标准值，接头弯曲180无裂纹。

采用的焊接材料和焊接设备技术条件应符合国家标准，性能优良。

清渣、气刨、焊条烘干保温等装置应齐全有效。

二、手工电弧焊及CO2气保焊焊材和设备：（1）焊条应在高温烘干箱中烘干，焊条烘干次数不得超过两次。

（2）焊丝包装应完好，如有破损而导致焊丝污染或弯折、紊乱时应部分弃之。

（3）CO2气体纯度应不低于99.9%（体积比），含水量应低于0.05%（重量比），瓶内高压低于1MPa时应停止使用。

（4）焊机电压应正常，地线压紧牢固，接触可靠，电缆及焊钳无破损，送丝机应能均匀送丝，气管应无漏气或堵塞。

三、安装焊接程序及一般规定：焊接的一般顺序为：焊前检查预热除锈装焊垫板和引弧板焊接检验1、焊前检查坡口角度、钝边、间隙及错口量，坡口内和两侧的锈斑、油污、氧化铁皮等应清除干净。

2、预热。

焊前用气焊或特制烤枪对坡口及其两侧各100mm范围内的母材均匀加热，并用表面测温计测量温度，防止温度不符合要求或表面局部氧化，预热温度。

3、重新检查预热温度，如温度不够应重新加热，使之符合要求。

4、装焊垫板及引弧板，其表面清洁程度要求与坡口表面相同，垫板与母材应贴紧，引弧板与母材焊接应牢固。

5、焊接：第一层的焊道应封住坡口内母材与垫板的连接处，然后逐道逐层累焊至填满坡口，每道焊缝焊完后，都必须清除焊渣及飞溅物，出现焊接缺陷应及时磨去并修补。

钢筋焊接工程方案怎么写一、项目背景钢筋焊接工程是建筑工程中的重要部分，主要用于连接和固定钢筋，确保建筑物的稳定和安全。

本工程方案将针对钢筋焊接工程的施工过程、焊接方法、安全措施等方面进行详细的说明，以确保工程的顺利进行。

二、工程概况1. 工程名称：钢筋焊接工程2. 工程地点：XX市XX区XX街XX号3. 工程内容：对建筑结构中的钢筋进行焊接加固4. 工程规模：预计焊接钢筋数量为XXX根5. 工程周期：计划施工周期为XX天三、施工方案1. 施工准备1.1 确定施工队伍和人员：确定具备相关证书和资质的焊工和施工人员，保证施工人员技术过硬，有丰富的经验。

1.2 准备焊接设备和工具：准备焊接机、焊接电极、电焊面罩、电磁锤等必要的焊接设备和工具，确保设备完好、操作正常。

1.3 安排现场布置：根据工程要求，合理布置施工现场，清理杂物，确保施工安全和效率。

2. 焊接方法2.1 焊接前准备：在进行钢筋焊接前，需对待焊接部位进行清理、打磨，以确保焊接效果和质量。

同时，按照施工图纸要求，对焊接钢筋的位置和数量进行确认，避免出现偏差。

2.2 焊接操作：选用合适的焊接电极和电流进行焊接，控制焊接时间和焊接温度，确保焊接质量和强度。

同时，严格遵守焊接操作规程，避免出现操作不当导致的事故。

2.3 检验验收：在完成焊接后，进行焊缝的外观检查和质量抽检，确保焊接质量符合要求，达到使用标准。

3. 安全措施3.1 作业人员安全：所有参与施工的人员需穿戴好防护用具，如安全帽、手套、防火服等，确保人身安全。

3.2 火灾防控：在焊接作业过程中，需将易燃材料和易燃气体移离焊接区域，严格防止火灾的发生。

3.3 通风排气：在焊接作业时，保持施工现场的通风情况，及时排除焊接产生的烟尘和有害气体，保障操作人员的健康。

四、质量控制1. 采用合格的焊接材料：严格按照有关标准和规程选用焊接电极、焊接材料，保证焊接质量。

2. 控制焊接质量：严格按照施工标准和操作规程进行焊接，保证焊接质量和强度达到要求。

目录第一章工程概况及编制依据 (1)1.1工程概况 (1)1.2编制依据 (2)1.3主要焊接工程量及焊接方法 (2)第二章项目组织机构设置 (7)2.1焊接人员的配备及职责 (7)2.2焊接人员应具备的资格条件 (9)2.3焊接组织机构 (10)第三章焊接材料管理 (10)3.1焊接材料管理制度 (10)3.2焊接材料检验制度 (11)3.3焊接材料复查检验 (11)3.4焊接材料保管制度 (12)3.5焊接材料烘干制度 (12)3.6焊接材料发放及回收制度 (13)3.7过期焊接材料处理制度 (13)第四章焊接机械设备管理 (13)4.1焊接用气体的供应及布置 (13)4.2焊机电源及焊机集装箱布置 (14)4.3热处理机电源及热处理机布置 (14)4.4焊接材料烘干机电源及布置 (14)4.5焊接机械设备管理 (14)第五章主要施工方案和技术措施 (14)5.1焊接工艺评定及焊工的岗前培训 (14)5.2焊接方法 (15)5.3焊接坡口形式及组装要求 (17)5.4焊接工艺及热处理规范 (19)5.5焊接接头质量检验 (26)误!未定义书签。

5.7焊接过程管理································································错误!未定义书签。

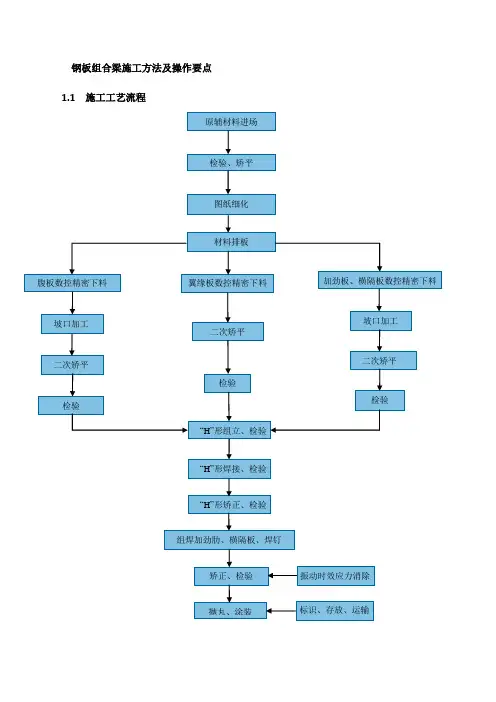

钢板组合梁施工方法及操作要点1.1 施工工艺流程1.2 钢梁部分制作方案由于整桥发运运输尺寸超限，整体组拼需要在现场进行。

厂内制造和工地组拼工作界面划分如下：1.2.1 钢梁零件厂内制造包括以下内容：1 所有零件的下料及坡口加工；2 隔板辅助单元组焊；3 腹板单元组焊（含水平加劲肋及竖向加劲肋）；4 底板长度接料及制孔；1.2.2 现场组拼1 底板宽度接料及二次切头。

2 整体组焊。

3 边腹板水平加劲肋嵌补段组焊。

4 翼缘板剪力钉焊接。

5 表面处理及涂装。

1.3 钢梁部分制造工艺1.3.1 厂内单元件制造1、采用精密火焰切割下料，预留焊接收缩量，腹板预留适当的预拱度，用于抵消T 型单元非对称焊接时产生的挠度，下料后用赶板机校平保证钢板的平整度，并消除残余应力。

组装时要保证间距尺寸。

2、隔板采用数控精密切割后加工边缘的工艺方案，确保外形尺寸精度，选择合理的切割顺序，一定要保证各部尺寸精度；襟板分成对称的两部分分别压弯成形，采用CO2气体保护焊，应注意对称施焊，控制变形。

襟板对接处的焊缝熔透焊接，焊后打磨匀顺。

3、底板单元厂内在宽度方向上制成两块，分别完成长度接料、边缘坡口加工、支座孔、泻水孔钻制工作，制孔时以接宽焊缝坡口边缘为基准。

并注意焊缝应按标准错开。

孔群宽度方向预留6mm焊接收缩量，长度方向按0.5mm/m预留焊接收缩量。

4、制作过程中，会同监理单位进行质量检验验收。

并要求工厂提供各种材质试验、焊接试验及钢结构探伤试验报告；提供构件编号及工地预拼图。

焊缝要求：所有对接接头均为Ⅰ级焊缝；腹板与上翼板及底板之间为双面贴角焊缝，焊缝标准为Ⅰ级；其他焊缝均为Ⅱ级。

桥梁钢结构内外表面均须进行二次除锈(污)。

第一次是钢材进厂之后在下料之前要进行一次预处理-喷丸(在喷丸机上进行)。

并及时涂装车间底漆(约15-20μm)。

第二次钢构件焊接成型后在涂装之前要进行一次喷砂(金刚砂)喷砂要在密闭空间、保温保湿的条件下进行(内表面不喷砂)。

钢材焊接施工方案我单位承建的全区供电工程中，存在大量电缆桥架。

电缆桥架制作过程中存在大量焊接工作,施工中主要采用手工电弧焊连接方法。

为了规范施工工艺,确保焊接质量,满足设计要求，必须按照此方案操作。

一、手工电弧焊1、材料及主要机具：（1）主材:各种满足使用要求的槽钢、角钢、工字钢。

主材必须有出场质量证明书。

（2）焊条:焊条的牌号应符合设计规定。

如设计无规定时，应符合表4—14的要求，焊条质量应符合以下要求：A、药皮应无裂缝、气孔、凹凸不平等缺陷,并不得有肉眼有看得出的偏心度.B、焊接过程中,电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。

C、焊条必须根据焊条说明书的要求烘干后才能使用.D、焊条必须有出厂合格证。

钢筋电弧焊使用的焊条牌号表4-14（3）弧焊机、焊接电缆、电焊钳、面罩、堑子、钢筋丝刷、锉刀、榔头、钢字码等.2、作业条件：（1)焊工必须持有考试合格证.(2)帮条尺寸、坡口角度、钢筋端头间隙、接头位置以及钢筋轴线应符合规定。

（3）电源应符合要求.（4）作业场地要有安全防护设施、防火和必要的通风措施,防止发生烧伤、触电、中毒及火灾等事故。

（5)熟悉图纸，做好技术交流。

四、操作工艺：1、工艺流程检查设备—-选择焊接参数——试焊作模拟试件——送试——确定焊接参数——施焊--质量检验2、检查电源、焊机及工具。

焊接地线应与钢筋接触良好，防止因起弧而烧伤钢筋.3、选择焊接参数。

根据钢筋级别、直径、接头型式和焊接位置，选择适宜的焊条直径、焊接层数和焊接电流，保证焊缝与钢筋熔合良好。

4、试焊、做模拟试件.在每批主材正式焊接前，应焊接3个模拟试件做拉力试验，经试验合格后，方可按确定的焊接参数成批生产。

5、施焊操作：（1）引弧:带有垫板或帮条的接头，引弧应在钢板或帮条上进行。

无钢筋垫板或无帮条的接头，引弧应在形成焊缝的部位，防止烧伤主筋。

（2）定位：焊接时应先焊定位点再施焊。

（3）运条:运条时的直线前进、横向摆动和磅进焊条三个动作要协调平稳.（4)收弧：收弧时，应将熔池填满，拉灭电弧时,应将熔池填满，注意不要在工作表面造成电弧擦伤。
