弹性力学薄板基础理论

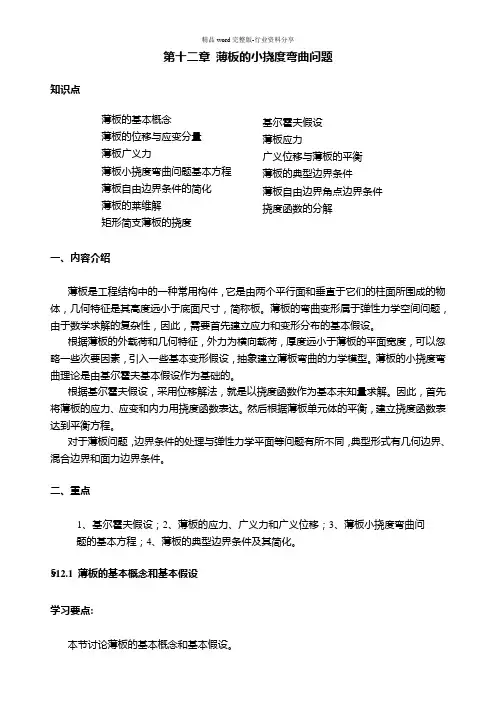

第十二章薄板的小挠度弯曲问题知识点薄板的基本概念薄板的位移与应变分量薄板广义力薄板小挠度弯曲问题基本方程薄板自由边界条件的简化薄板的莱维解矩形简支薄板的挠度基尔霍夫假设薄板应力广义位移与薄板的平衡薄板的典型边界条件薄板自由边界角点边界条件挠度函数的分解一、内容介绍薄板是工程结构中的一种常用构件，它是由两个平行面和垂直于它们的柱面所围成的物体，几何特征是其高度远小于底面尺寸，简称板。

薄板的弯曲变形属于弹性力学空间问题，由于数学求解的复杂性，因此，需要首先建立应力和变形分布的基本假设。

根据薄板的外载荷和几何特征，外力为横向载荷，厚度远小于薄板的平面宽度，可以忽略一些次要因素，引入一些基本变形假设，抽象建立薄板弯曲的力学模型。

薄板的小挠度弯曲理论是由基尔霍夫基本假设作为基础的。

根据基尔霍夫假设，采用位移解法，就是以挠度函数作为基本未知量求解。

因此，首先将薄板的应力、应变和内力用挠度函数表达。

然后根据薄板单元体的平衡，建立挠度函数表达到平衡方程。

对于薄板问题，边界条件的处理与弹性力学平面等问题有所不同，典型形式有几何边界、混合边界和面力边界条件。

二、重点1、基尔霍夫假设；2、薄板的应力、广义力和广义位移；3、薄板小挠度弯曲问题的基本方程；4、薄板的典型边界条件及其简化。

§12.1 薄板的基本概念和基本假设学习要点:本节讨论薄板的基本概念和基本假设。

薄板主要几何特征是板的中面和厚度。

首先，根据几何尺寸，定义薄板为0.5≤δ/b≥1/80，并且挠度小于厚度的五分之一，属于小挠度问题。

对于小挠度薄板，在横向载荷作用下，将主要产生弯曲变形。

根据薄板的外载荷和几何特征，外力为横向载荷，厚度远小于薄板的平面宽度，可以忽略一些次要因素，引入一些基本变形假设，抽象建立薄板弯曲的力学模型。

薄板的小挠度弯曲理论是由三个基本假设作为基础的，因为这些基本假设是由基尔霍夫首先提出的，因此又称为基尔霍夫假设。

根据上述假设建立的薄板小挠度弯曲理论是弹性力学的经典理论，长期应用于工程问题的分析。

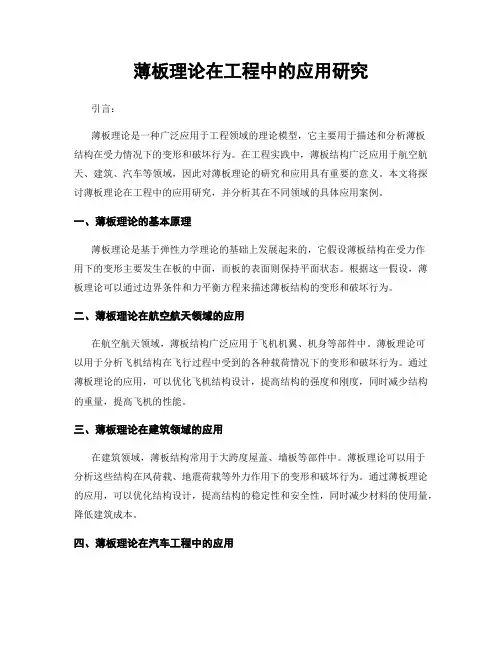

薄板理论在工程中的应用研究引言：薄板理论是一种广泛应用于工程领域的理论模型，它主要用于描述和分析薄板结构在受力情况下的变形和破坏行为。

在工程实践中，薄板结构广泛应用于航空航天、建筑、汽车等领域，因此对薄板理论的研究和应用具有重要的意义。

本文将探讨薄板理论在工程中的应用研究，并分析其在不同领域的具体应用案例。

一、薄板理论的基本原理薄板理论是基于弹性力学理论的基础上发展起来的，它假设薄板结构在受力作用下的变形主要发生在板的中面，而板的表面则保持平面状态。

根据这一假设，薄板理论可以通过边界条件和力平衡方程来描述薄板结构的变形和破坏行为。

二、薄板理论在航空航天领域的应用在航空航天领域，薄板结构广泛应用于飞机机翼、机身等部件中。

薄板理论可以用于分析飞机结构在飞行过程中受到的各种载荷情况下的变形和破坏行为。

通过薄板理论的应用，可以优化飞机结构设计，提高结构的强度和刚度，同时减少结构的重量，提高飞机的性能。

三、薄板理论在建筑领域的应用在建筑领域，薄板结构常用于大跨度屋盖、墙板等部件中。

薄板理论可以用于分析这些结构在风荷载、地震荷载等外力作用下的变形和破坏行为。

通过薄板理论的应用，可以优化结构设计，提高结构的稳定性和安全性，同时减少材料的使用量，降低建筑成本。

四、薄板理论在汽车工程中的应用在汽车工程中，薄板结构广泛应用于车身、车顶等部件中。

薄板理论可以用于分析汽车结构在碰撞、振动等工况下的变形和破坏行为。

通过薄板理论的应用，可以提高汽车的安全性和舒适性，同时降低车身重量，提高燃油经济性。

五、薄板理论在其他领域的应用除了航空航天、建筑和汽车工程领域，薄板理论还可以在其他工程领域中得到应用。

例如，薄板理论可以用于分析电子设备中的散热板、光学器件中的薄膜等结构的变形和破坏行为。

通过薄板理论的应用，可以优化这些结构的设计，提高其性能和可靠性。

结论：薄板理论作为一种重要的理论模型，在工程领域中得到了广泛的应用。

通过对薄板结构的变形和破坏行为进行分析，可以优化结构设计，提高结构的性能和可靠性。

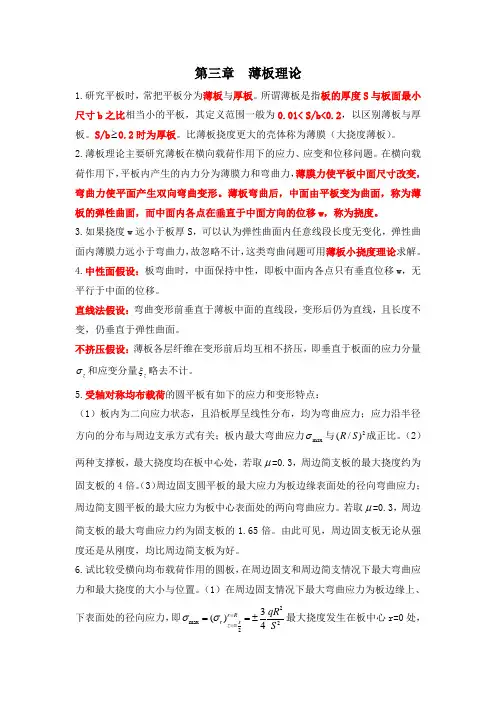

第三章 薄板理论1.研究平板时，常把平板分为薄板与厚板。

所谓薄板是指板的厚度S 与板面最小尺寸b 之比相当小的平板，其定义范围一般为0.01< S/b<0.2，以区别薄板与厚板。

S/b ≥0.2时为厚板。

比薄板挠度更大的壳体称为薄膜（大挠度薄板）。

2.薄板理论主要研究薄板在横向载荷作用下的应力、应变和位移问题。

在横向载荷作用下，平板内产生的内力分为薄膜力和弯曲力，薄膜力使平板中面尺寸改变，弯曲力使平面产生双向弯曲变形。

薄板弯曲后，中面由平板变为曲面，称为薄板的弹性曲面，而中面内各点在垂直于中面方向的位移w ，称为挠度。

3.如果挠度w 远小于板厚S ，可以认为弹性曲面内任意线段长度无变化，弹性曲面内薄膜力远小于弯曲力，故忽略不计，这类弯曲问题可用薄板小挠度理论求解。

4.中性面假设：板弯曲时，中面保持中性，即板中面内各点只有垂直位移w ，无平行于中面的位移。

直线法假设：弯曲变形前垂直于薄板中面的直线段，变形后仍为直线，且长度不变，仍垂直于弹性曲面。

不挤压假设：薄板各层纤维在变形前后均互相不挤压，即垂直于板面的应力分量z σ和应变分量z ξ略去不计。

5.受轴对称均布载荷的圆平板有如下的应力和变形特点：（1）板内为二向应力状态，且沿板厚呈线性分布，均为弯曲应力；应力沿半径方向的分布与周边支承方式有关；板内最大弯曲应力max σ与2(/)R S 成正比。

（2）两种支撑板，最大挠度均在板中心处，若取μ=0.3，周边简支板的最大挠度约为固支板的4倍。

（3）周边固支圆平板的最大应力为板边缘表面处的径向弯曲应力；周边简支圆平板的最大应力为板中心表面处的两向弯曲应力。

若取μ=0.3，周边简支板的最大弯曲应力约为固支板的1.65倍。

由此可见，周边固支板无论从强度还是从刚度，均比周边简支板为好。

6.试比较受横向均布载荷作用的圆板，在周边固支和周边简支情况下最大弯曲应力和最大挠度的大小与位置。

（1）在周边固支情况下最大弯曲应力为板边缘上、下表面处的径向应力，即2max 223()4r Rr sz qR Sσσ====± 最大挠度发生在板中心r=0处，4max 0()64r qR Dωω===（2）在周边简支情况下最大弯曲应力发生在板中心处，即200max 2223()()(3)8r r r ssz z qR Sθσσσμ=======+ 最大挠度仍发生在板中心r=0处，4m a x 05()164r qR Dμωωμ=+==+ 7.提高受横向均布载荷作用的圆板承载能力的有效措施有哪些？（1）通常最大挠度和最大应力与圆板的材料、半径、厚度有关，因此，若构成板材料和载荷已确定，则减小半径和增大厚度，都可以减小挠度和降低最大正应力。

薄板弯曲问题弹性理论分析及数值计算课程设计指导教师：孙秦学院：航空学院姓名：程云鹤学号： 2011300092班级： 01011105薄板弯曲问题弹性理论分析及数值计算一、一般三维体弹性系统求解微分方程体系总结1、弹性力学中的基本假定（1）连续性，即假定整个物体的体积都被组成这个物体的介质所填满。

（2）完全弹性，物体在引起形变的外力被除去后可完全恢复原形 （3）均匀性，即假定物体是由同一材料组成的。

（4）各向同性，物体的弹性在所有各个方向都相同。

（5）和小变形假定，即假定位移和形变是微小的。

2、平衡微分方程在一般空间问题中，包含15个未知函数，即6个应力分量、6个形变分量和3个位移分量，它们都是x,y,z 坐标变量的函数。

对于空间问题，在弹性体区域内部，考虑静力学、几何学和物理学三方面条件，分别建立平衡微分方程、几何方程和物理方程；并在给定约束面或面力的边界上，建立位移边界条件或应力边界条件。

然后在边界条件下根据所建立的三套方程求解应力分量、形变分量和位移分量。

在物体内的任一点P ，割取一个微小的平行六面体，如图1-1所示。

根据平衡条件即可建立方程。

(1)分别以连接六面体三对相对面中心的直线为矩轴，列出力矩的平衡方程0=∑M ，可证明切应力的互等性：yx xy xz zx zy yz ττττττ===,,(2)分别以轴轴、轴、z y x 为投影轴，列出投影的平衡方程0=∑x F ，0=∑y F ，0=∑z F ，对方程进行约简和整理后，得到空间问题的平衡微分方程如下⎪⎪⎪⎭⎪⎪⎪⎬⎫=+∂∂+∂∂+∂∂=+∂∂+∂∂+∂∂=+∂∂+∂∂+∂∂000z yzxz z y xyzy y x zx yx x f y x z f x z y f z y x ττσττσττσ (1-1)3、物体内任一点的应力状态现在，假定物体在任一点P 的6个直角坐标面上的应力分量 ,,z y x ，σσσyx xy xz zx zy yz ττττττ===,,为已知，试求经过P 点的任一斜面上的应力。
