电子万能拉伸试验机

电子式万能试验机操作规程1. 引言本操作规程旨在指导用户正确操作电子式万能试验机，确保试验机的安全使用和准确可靠的试验结果。

请用户在使用前仔细阅读本规程，熟悉试验机的组成结构和操作步骤，并按照规程要求进行操作。

2. 试验机概述电子式万能试验机是一种用来测试材料力学性能的设备。

它由试验机主体、控制系统、采样系统和数据处理系统组成。

试验机主体通过控制系统实现载荷施加、变形测量和试验数据采集，数据处理系统可以对试验结果进行分析和记录。

3. 试验机操作步骤3.1 准备工作在进行试验之前，需要进行以下准备工作：•检查试验机主体和附件是否完好，无损坏和松动现象；•检查试验机电源连接是否正确稳定；•确保试验机的控制系统已开机，待机状态正常。

3.2 样品安装请按照以下步骤安装样品：1.清洁试验机工作台面，确保无杂物和尘埃；2.将待测样品放置在试验机工作台面上，并固定好；3.调整试验机夹具，确保夹具紧固力适中，避免夹具滑动或损坏样品。

3.3 参数设置在进行试验之前，需要设置合适的试验参数，包括：1.载荷速度：根据试验要求和样品特性，设置适当的载荷施加速度；2.试验类型：根据试验要求，选择相应的试验类型，如拉伸、压缩、弯曲等；3.试验条件：根据试验要求，设置试验温度、湿度等环境条件。

3.4 试验操作按照以下步骤进行试验操作：1.点击试验机控制界面上的“开始”按钮，试验机开始工作；2.试验机会根据设置的参数，开始施加载荷到样品上；3.实时监控试验机工作状态，确保样品在正常范围内进行变形；4.当样品达到破坏点或试验结束条件时，试验机会停止施加载荷。

3.5 数据处理试验完成后，可以使用数据处理系统对试验结果进行分析和记录。

按照以下步骤进行数据处理：1.从试验机数据采集系统中导出试验数据；2.使用数据处理软件，导入试验数据文件；3.对试验数据进行统计和分析，生成相应的试验报告。

4. 试验安全注意事项在进行试验操作时，请注意以下安全事项：•在使用试验机前，应确保已接受相关的使用培训；•在操作过程中，避免触摸和靠近运动部件，以避免意外伤害；•不超载使用试验机，避免对试验机和样品造成损坏；•试验过程中如发现异常情况，应及时停止并排查故障原因。

电子万能试验机电子万能试验机是采纳各类传感器进行力和变形检测，通过微机掌控的新型机械式试验机，采纳了传感技术、自动化检测和微机掌控等先进的测控技术，不仅可以完成拉伸、压缩、弯曲、剪切等常规试验，还能进行材料的断裂性能讨论以及完成载荷或变形循环、恒加载速率、恒变形速率、蠕变、松弛和应变疲乏等一系列静、动态力学性能试验。

目录电子万能试验机工作原理电子万能试验机应用范围电子万能试验机特点电子万能试验机功能电子万能试验机系统配置电子万能试验机保养程序电子万能试验机与液压万能试验机的区分电子万能试验机工作原理在测试系统接通电源后，微机按试验前设定的数值发出横梁移动指令，该指令通过伺服掌控系统掌控主机内部的伺服电机转动，经过皮带、齿轮等减速机构后驱动左、右丝杠转动，由活动横梁内与之啮合的螺母带动横梁上升或下降。

装上试样后，试验机可通过载荷、应变、位移传感器获得相应的信号，该信号放大后通过A/D进行数据采集和转换，并将数据传递给微机。

微机一方面对数据进行处理，以图形及数值形式在微机显示器上反映出来；另一方面将处理后的信号与初始设定值进行比较，调整横梁移动更改输出量，并将调整后的输出量传递给伺服掌控系统，从而可达到恒速率、恒应变、恒应力等高要求的掌控需要。

电子万能试验机应用范围—2037VB62，广泛应用于各种金属、非金属及复合材料，如木材、塑料型材、电线电缆、纸张、薄膜、橡胶、医药、食品包装材料、织物等进行拉伸性能指标的测试。

同时可依据用户供给的国内、国际标准定做各种试验数据处理软件和试验辅具。

数字显示—2037VB62适合于只求力值、抗拉强度、抗压强度等相关数据的用户，如需求取较为多而杂参数，微机掌控—2037VB62是更好的选择。

电子万能试验机特点—2037VB62重要采纳伺服电机作为动力源，丝杠、丝母作为执行部件，实现试验机移动横梁的速度掌控。

—2037VB62，不用油源，所以更清洁，使用维护更便利；它的试验速度范围可进行调整，试验速度可达0.001mm/min～1000mm/min，速比可达100万倍之多，试验行程可按需要而定，更快捷；测力精度高，有些甚至能达到0.2[[%]]；体积小、重量轻、空间大、便利加配相应装置来做各项材料力学试验，真正做到了一机多用。

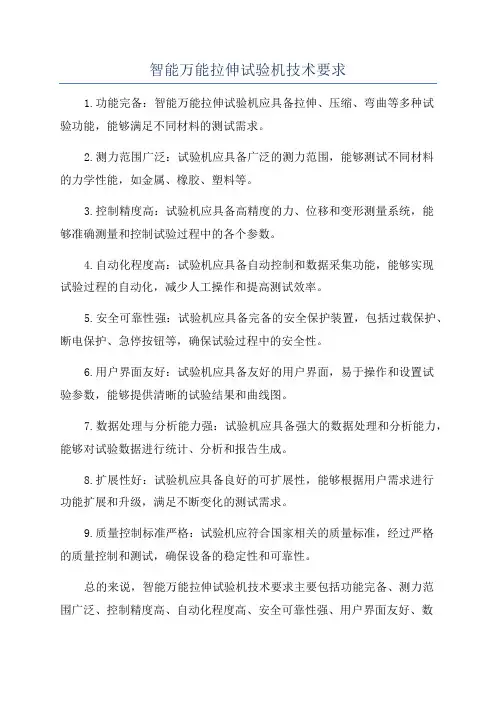

智能万能拉伸试验机技术要求
1.功能完备：智能万能拉伸试验机应具备拉伸、压缩、弯曲等多种试
验功能，能够满足不同材料的测试需求。

2.测力范围广泛：试验机应具备广泛的测力范围，能够测试不同材料
的力学性能，如金属、橡胶、塑料等。

3.控制精度高：试验机应具备高精度的力、位移和变形测量系统，能
够准确测量和控制试验过程中的各个参数。

4.自动化程度高：试验机应具备自动控制和数据采集功能，能够实现
试验过程的自动化，减少人工操作和提高测试效率。

5.安全可靠性强：试验机应具备完备的安全保护装置，包括过载保护、断电保护、急停按钮等，确保试验过程中的安全性。

6.用户界面友好：试验机应具备友好的用户界面，易于操作和设置试
验参数，能够提供清晰的试验结果和曲线图。

7.数据处理与分析能力强：试验机应具备强大的数据处理和分析能力，能够对试验数据进行统计、分析和报告生成。

8.扩展性好：试验机应具备良好的可扩展性，能够根据用户需求进行
功能扩展和升级，满足不断变化的测试需求。

9.质量控制标准严格：试验机应符合国家相关的质量标准，经过严格
的质量控制和测试，确保设备的稳定性和可靠性。

总的来说，智能万能拉伸试验机技术要求主要包括功能完备、测力范
围广泛、控制精度高、自动化程度高、安全可靠性强、用户界面友好、数
据处理与分析能力强、扩展性好、质量控制标准严格和服务支持完备等方面。

万能力学试验机一、试验机技术说明及使用范围1.1、微机控制电子万能材料试验机为材料力学性能测量与试验设备，可进行金属与非金属、高分子材料等的拉伸、剥离、压缩、弯曲、剪切、顶破、戳穿、疲劳等项目的检测。

1.2、微机掌控电子拉力试验机采用最新控制技术，通过日本松下原装进口交流数字控制器掌控伺服电机与高精度减速机协调助推同步带并使两副高精度滚珠丝杠移动试台，试台更有吸引力0.001mm/min―500mm/min速度运转。

在测力源上采用美国名牌世铨或全力原装进口高精度拉压传感器，其精度达至0.02%，灵敏度低，整个系统达至0.5级精度，有效率测力范围为最小力值的0.2%至100%；速度精度为示值的±0.5%以内；加速度精度为示值的±0.5%以内；变形测量精度为示值的±0.5%以内。

二、试验机部分功能：2.1、自动清零：计算机接到试验开始指令，测量系统便自动清零2.2、自动返车：自动识别试验脱落后，活动横梁自动高速回到起始边线2.3、自动存盘：试验数据和实验条件自动存盘，杜绝因突然断电忘记存盘引起的数据丢失2.4、测试过程：试验过程及测量、显示、分析等均由微机完成2.5、显示方式：数据和曲线随试验过程动态显示2.6、结果重现：试验结果可任意读取，可以对数据曲线再分析2.7、曲线遍历：试验完成后，可用鼠标找出试验曲线逐点的力和变形数据，对求取各种材料的试验数据方便实用。

2.8、结果对照：多个试验特性曲线需用相同颜色共振、重现、压缩、呈现出一组试样的分析比较；2.9、曲线挑选：可以根据须要挑选形变快速反应、力时间、强度时间等曲线展开表明和列印；2.10、批量试验：对参数相同的试验一次预设后可以顺次顺利完成一批试样的试验；2.11、试验报告：（标准格式）伸展：最小力、伸展强度、挠度、弹性模量等2.12、限位维护：具备程控和机械两级维护；2.13、过载保护：当负载超过额定的10%时自动停机；应急停机：建有急停控制器，用作紧急状态阻断整机电源；自动确诊：系统具备自动确诊功能，定时对测量系统，驱动系统展开过压，过流、北基宜要到检查，出现异常情况即刻停机；三、机械结构本试验机通过两根高精度滚珠丝杆构成框架结构。

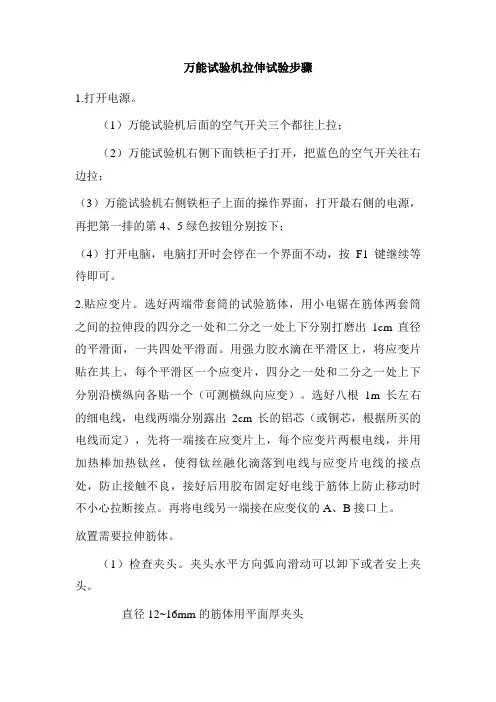

万能试验机拉伸试验步骤1.打开电源。

（1）万能试验机后面的空气开关三个都往上拉；（2）万能试验机右侧下面铁柜子打开，把蓝色的空气开关往右边拉；（3）万能试验机右侧铁柜子上面的操作界面，打开最右侧的电源，再把第一排的第4、5绿色按钮分别按下；（4）打开电脑，电脑打开时会停在一个界面不动，按F1键继续等待即可。

2.贴应变片。

选好两端带套筒的试验筋体，用小电锯在筋体两套筒之间的拉伸段的四分之一处和二分之一处上下分别打磨出1cm直径的平滑面，一共四处平滑面。

用强力胶水滴在平滑区上，将应变片贴在其上，每个平滑区一个应变片，四分之一处和二分之一处上下分别沿横纵向各贴一个（可测横纵向应变）。

选好八根1m长左右的细电线，电线两端分别露出2cm长的铝芯（或铜芯，根据所买的电线而定），先将一端接在应变片上，每个应变片两根电线，并用加热棒加热钛丝，使得钛丝融化滴落到电线与应变片电线的接点处，防止接触不良，接好后用胶布固定好电线于筋体上防止移动时不小心拉断接点。

再将电线另一端接在应变仪的A、B接口上。

放置需要拉伸筋体。

（1）检查夹头。

夹头水平方向弧向滑动可以卸下或者安上夹头。

直径12~16mm的筋体用平面厚夹头直径20~25mm的筋体用平面薄夹头直径25~28mm的筋体用凹夹头注意：夹头水平方向弧向滑动可以卸下或者安上夹头。

（2）调整横梁。

把筋体放在上下夹头之间，比划下，使得筋体上端大概在上夹头中间的位子（3）夹好筋体下端。

把筋体放置上下夹头之间，看向万能试验机右侧铁柱，按“下夹紧”按钮（上夹紧先不按）。

（4）夹好筋体上端。

在夹好上端钢筋之前，先要双击电脑桌面的“快捷方式”的图标，→“试验操作”→继续→点击“上升”→观察试验力，不再变化后→点击“停止”→再把“试验力”、“峰值”、“位移”清零→再看向万能试验机右侧铁柱，按“上夹紧”按钮→这样筋体放置好并且夹紧了。

电脑界面操作。

点击“开环”使其变成“闭环”→把设定速度改为2mm/min→→“试样信息”目前暂时不改→点击“上升”→这样试验就开始了，可以暂时休息下记下相关数据并对筋体的变化拍照。

WDW-100电子万能试验机一、简介：WDW-100 电子万能试验机主要用于各种金属、非金属及复合材料的拉伸、压缩、弯曲、剪切、剥离、撕裂等力学性能指标的测试。

系统采用微机闭环控制，具有宽广准确的加载速度和测力范围，对载荷、位移的测量和控制有较高的精度和灵敏度。

该设备适用于金属、胶粘剂、管材、型材、航空航天、石油化工、防水卷材、电线电缆、纺织、纤维、橡胶、陶瓷、食品、医药包装、土工布、薄膜、木材、纸张等制造业以及各级产品质量监督部门，同时还适用于大中专院校进行教学演示工作。

WDW-100 电子万能试验机主机的设计具有外形美观、操作方便、性能稳定可靠的特点，无污染、噪音低、效率高。

辅具的设计与主机相匹配，结构为楔型平动式、手动旋转夹紧，试样不受附加力。

夹持方便、可靠、不滑移。

WDW-100 电子万能试验机采用调速精度高、性能稳定的日本松下公司数字式交流伺服调速系统与电机作为驱动系统；特别设计的同步齿型带减速系统和滚珠丝杠副带动试验机的移动横梁运动；以Windows为操作平台的基于数据库技术的控制与数据处理软件采用了虚拟仪器技术代替传统的数码管、示波器，实现了试验力、试验力峰值、横梁位移、试样变形及试验曲线的屏幕显示，所有的试验操作均可以在计算机屏幕上以鼠标输入的方式完成，具有良好的人机界面，操作方便；插装在PC机内的双通道全数字程控放大器实现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零和标定，无任何模拟调节环节，控制电路高度集成化，完全取消了电位器等机械调整器件，结构简单，性能可靠。

上述各项技术的综合应用，保证了该机可以实现试验力、试样变形和横梁位移等参量的闭环控制，可实现恒力、恒位移、恒应变、等速度载荷循环、等速度变形循环等试验。

用户可以使用PC机专家系统自主设置恒应力、恒应变、恒位移等控制模式，各种控制模式之间可以平滑切换。

程控模式满足国家标准GB/T228-2002《金属材料室温拉伸试验方法》、GB/T7314-1987《金属压缩试验方法》的要求，实现了符合GB、ISO、JIS、ASTM、DIN等多种标准的数据处理，特别是具有良好的扩展性，处理结果可以ASCII码的形式进行磁盘存储。

万能拉伸试验机工作原理万能拉伸试验机是一种广泛应用于材料力学性能测试领域的测试设备，主要用于测试材料在拉伸过程中的力学性能参数。

其工作原理主要包括力传递、变形测量和数据处理三个方面。

万能拉伸试验机的力传递原理是通过外加载荷使试样发生变形，然后通过传感器将加载力转化为电信号，并传递给控制系统。

在测试过程中，试样被夹持在两个夹具之间，夹具通过螺杆传动系统实现上下移动，施加拉伸或压缩力。

夹具的设计要保证试样在拉伸过程中能够均匀受力，从而获得准确可靠的测试数据。

变形测量是万能拉伸试验机工作的关键环节之一。

在试验过程中，试样的变形情况需要准确测量，以获取材料的力学性能参数。

常见的变形测量方法有两种，一种是使用应变计，将试样上粘贴应变计，通过测量电阻变化来计算试样的应变值；另一种是使用位移传感器，通过测量夹具上的位移来计算试样的变形量。

这两种方法各有优劣，根据实际需求选择合适的方法进行变形测量。

数据处理是万能拉伸试验机工作的最后一步。

试验过程中，控制系统会根据预设的测试参数对试样施加加载力，并同时记录加载力和试样的变形数据。

一般情况下，试验机配备了专业的测试软件，可以实时显示加载力和变形曲线，同时对测试数据进行处理和分析。

通过数据处理，可以得到材料的力学性能参数，如抗拉强度、屈服强度、延伸率等指标。

总结起来，万能拉伸试验机的工作原理主要包括力传递、变形测量和数据处理三个方面。

力传递通过夹具施加加载力，变形测量通过应变计或位移传感器测量试样的变形情况，数据处理通过测试软件实时显示和分析测试数据。

这些原理的相互配合，确保了万能拉伸试验机的准确性和可靠性，为材料力学性能测试提供了重要的工具。

通过对材料的拉伸性能进行测试和分析，可以为材料的设计和应用提供科学依据，促进材料科学的发展和进步。

【为了安全使用本机】■请在使用之前仔细阅读本说明书，并正确加以使用。

■阅读完使用说明书后，请将其存放在本机附近经常查阅的场所。

■安装本试验机时请放置在牢固的底柜或砼基础上。

■请将试验机的接地标志处务必接地。

■试验机运行前请选择好速度和确认负荷安全之后，方可使用。

■设置键为本试验机调整力值，检测人员专用，试验操作人员请勿随意触摸。

■按上升、下降键调整夹头位置时请勿高于3档。

■如开机正常显示，按上升、下降键无反应请切断电源稍等5分钟。

■本试验机不使用时，务请切断电源。

■本设备是面向国内生产，如要出口本设备务与上海荣计达实验仪器有限公司商议。

一、计算机控制电子万能试验机主要功能1、可根据GB、ISO、ASTM、JIS等多种标准进行试验和数琚处理。

2、本产品适用于大专院校、科研院所、、进出口商品检验局、质检局质检所、建工建材质检站等单位的检测中心对金属、非金属、复合材料及制品的拉伸、压缩、弯曲、剪切、剥离、撕裂等多项物理力学性能试验。

3、本产品可广泛应用于航空航天、石油化工、汽车零配件、工程塑料、电线、电缆、塑料橡胶、纺织、陶瓷、建材、金属材料、高分子材料、防水材料、食品医药包装等行业的分析检测。

4、可按用户要做试验的试样材质、几何形状、负荷范围、相关标准，确定机型（微型、精密型、标准型、特殊型）。

5、可测定材料的拉伸强度、压缩强度、弯曲强度、断裂伸长率、弹性模量、应力、应变等多种参数。

（根据用户具体要求确定做哪种试验）6、力值宽扩：配高精度传感器，测试范围宽扩。

7、选配变形测量：配大变形测量装置，使测量伸长率精确。

（标明伸长率范围）二、计算机控制电子万能试验机主要技术参数及精度1、最大试验力：20KN（可根据用户要求定制）2、高精度传感器精度：±0.5%3、负荷精度：±1% 分辨率1/20000码4、速度精度：±0.5%5、速度范围：0.05-500mm/min (1T以上:1-250mm/min) 或根据用户要求设置6、位移测量精度0.1mm7、大变形测量范围：标线-1000mm（选配）8、移动横梁有效行程：1000mm 可根据用户要求制造不同的拉伸空间9、位移精度：示值相对误差±0.5%10、电源：AC220V 50Hz11、外形尺寸700*380*2150mm（长*宽*高）12、净重：320Kg13、客服QQ289239104三、软件性能及特点1、配品牌电脑、中文WINDOWS XP 用户界面、菜单提示、鼠标选择操作，简单方便。

产品介绍：
FLFD高低温微机控制电子万能试验机是由FL系列试验主机及FULE高低温环境测量系统组成，用于测试各种材料的高低温拉伸力学性能。

技术参数：
试验机规格：FL4104GD、FL4204GD、FL4304GD、FL4504GD\FL5504GD、FL5105GD等；
试验力范围：0~10KN、0~20KN、0~50KN、0~100KN；
试验温度范围：低温180度到高温300度、低温80度到高温350度、低温70度到高温350度等；
高低温微机控制电子万能试验机试验功能：高低温拉伸、高低温压缩、高低温剪切等试验；试验速度：0.001~1000mm/min可定制高速拉伸；
测试精度：0.5级；
变形测量：高低温自动引伸计、非接触式光学引伸计、激光引伸计等可选；
试验夹具装置：拉伸、压缩、弯曲、剪切、剥离、撕裂、粘结等夹具；
制冷方式：液氮/单压缩机/双压缩机；
低温区间：降温时间≤80min，温度梯度：≤2℃温度波动：≤±1℃；
温度偏差：≤±2，当温度≤200℃时/≤±3.5，当温度≥200℃时；
温控表显示精度：≤±0.1℃，工作室尺寸（深×宽×高）：400×400×600mm或400×350×700mm；
使用环境：温度+5℃～+35℃；湿度：≤85%RH；大气压：86～106KPa；
电源：AC220（1±10%）V（50±0.5）Hz三相四线+保护地线；
安全装置：漏电保护器箱内超温保护器、风机过热保护器和PID超温保护；
电子限位保护、紧急停止键和软件过载自动保护。

WDW-30 电子式万能试验机〔微机掌握、门式构造、凹凸温箱〕一、性能介绍：(一)试验机局部1、WDW 系列电子式万能试验机〔微机掌握、门式构造〕主要用于金属、非金属、土工布、防水卷材的拉伸、压缩、弯曲、剪切、剥离、撕裂等试验,满足国家相关标准等力学性能指标的测试。

周密的自动掌握和数据采集系统，实现了数据采集和掌握过程的全数字化调整。

在拉伸试验中，检测材料的最大承载拉力、抗拉强度、伸长变形、延长率等技术指标。

以上检测参数在试验完毕后，由计算机依据试验开头时设置的试验参数条件自动计算，同时显示相应的试验曲线、试验结果。

连接打印机即可打印。

试验数据以 Access 数据库化治理，可以使用 Excel 等软件与试验数据库进展通讯；本试验机满足以下标准：1）G B/T2611-2023《试验机通用技术要求》2）G B/T228-2023《金属材料室温拉伸试验方法》3）G B/T16491-2023《电子万能材料试验机》4）J JF1103-2023《万能试验机计算机数据采集系统评定》5）G B/T16825-1997《拉力试验机检验》6）G B/T7314-2023《金属材料室温压缩试验方法》7）G B/T14452-1993《金属材料弯曲力学性能试验方法》8）G B/T8653-1988《金属杨氏模量、弦线模量、切线模量和泊松比试验方法》9）J JG139－1999《拉力、压力和万能试验机的检定规程》2、主机上横梁与下工作台通过四立柱连接成刚性门式框架构造，台湾东源沟通伺服电机及伺服器安装在工作台下面并通过德国进口周密低噪音减速机、同步齿型带机构驱动双周密滚珠丝杠以工作台、上横梁为旋转支点，旋转时驱动中横梁做上下移动〔中横梁上安装有拉伸及压缩附具〕实现对试样平稳加载，可实现试验速度的大范围调整〔0.05-500mm/min〕；可实现对金属、非金属零部件的拉伸、压缩、弯曲、剪切、剥离、撕裂试验，试验过程平稳、低噪音〔低速时根本上无噪音〕高效；主机的装饰壳体承受微机灰色喷塑处理，造型大方、美观。

电子万能试验机原理
电子万能试验机是一种能够进行多种力学性能测试的仪器。

它利用电子传感器和控制系统来测量和记录材料的力学性能数据。

其原理主要包括以下几个方面：
1. 电子传感器：电子万能试验机配备了各种传感器，如压力传感器、位移传感器和应变传感器等。

这些传感器能够将被测试材料产生的力、应变和位移等物理量转化为电信号，并送入控制系统进行处理。

2. 电控系统：电控系统接收传感器传输过来的电信号，并将其转化为数字信号。

通过对数字信号的处理和分析，电控系统能够准确地测量和记录材料的力学性能数据。

同时，电控系统还能根据预设的测试参数，控制试验机执行相应的测试操作。

3. 试验机结构：电子万能试验机由机械结构和电子控制系统构成。

其中，机械结构包括上下夹具、活塞和传动系统等。

试样被夹在上下夹具之间，并受到控制系统施加的力。

活塞则用来控制试验机的位移。

机械结构的设计能够保证试样受到均匀的力和位移作用，从而更准确地测量材料的力学性能。

4. 测试应用：电子万能试验机可用于测量材料的拉伸强度、抗压强度、弯曲强度和剪切强度等力学性能。

通过不同的夹具和测试方法，它还可以进行材料的硬度、韧性和断裂韧性等特性的测量。

总之，电子万能试验机利用电子传感器和控制系统来测量和记
录材料的力学性能数据，并通过机械结构来提供均匀而准确的测试条件，以满足不同材料和应用领域的测试需求。

电子万能试验机使用方法说明书一、前言电子万能试验机是一种常用的试验设备，用于测量材料的力学性能。

本使用方法说明书旨在详细介绍电子万能试验机的使用方法，帮助用户正确操作该设备，以确保试验准确、可靠。

二、设备概述1. 设备外观：电子万能试验机外观如图1所示。

该设备由底座、悬臂梁、传感器、试样夹持装置、控制仪器等部分组成。

2. 设备功能：电子万能试验机可进行拉伸、压缩、弯曲等多种力学性能试验，广泛应用于材料科学、工程技术等领域。

三、安全操作1. 务必熟悉设备的安全操作规程，并在操作前进行必要的安全检查。

2. 操作人员应穿戴防护装备，包括安全眼镜、手套等。

3. 在操作过程中，严禁将手部或其他物体靠近试样夹持装置、传感器等可能带电、高温或高压的部位。

四、操作步骤1. 准备工作a) 将设备放置在稳固平整的工作台上，并接通电源。

b) 检查设备传感器、试样夹持装置等零部件是否完好，如有损坏应及时更换。

c) 将待测试样装置到试样夹持装置中，并严密夹紧。

2. 设置试验参数a) 打开控制仪器的电源开关，并将仪器置于工作状态。

b) 在控制面板上设置试验参数，包括试验类型、试验速度、力量范围等。

3. 进行试验a) 点击控制仪器面板上的启动按钮，开始进行试验。

b) 观察试验过程中的力学性能曲线及显示屏上的实时数据。

4. 试验结果分析a) 试验结束后，将试验数据保存并进行结果分析。

b) 根据试验结果，评估材料的力学性能，并撰写相应的实验报告。

五、常见问题及解决方法1. 设备无法启动：检查电源是否连接正常，确认设备是否处于工作状态。

2. 试验过程中显示异常：检查传感器连接是否松动，确保传感器与试样夹持装置之间的连接良好。

3. 试验结果异常：排除试验样本异常、操作错误等可能原因，如问题仍存在，可联系售后服务部门进行解决。

六、维护保养1. 定期检查设备传感器、试样夹持装置等零部件的磨损情况，并进行必要的更换和维修。

2. 保持设备清洁干燥，避免灰尘、水分等对设备造成损害。

一、电子万能材料试验机〔一〕、适用范围：电子万能材料试验机适用于纺织品、服装、床上用品、睡袋、室內装饰物等织物、薄膜、涂布物、泡棉、皮革及包括多层织物组合的强力拉伸试验。

〔二〕、符合标准：符合标准：GB/T3923.1条样法拉伸强力、GB/T3923.2抓样法拉伸强力、GB/T3917.2裤形撕破〔单缝〕强力、GB/T3917.3梯形撕破强力、GB/T3917.4舌形撕破〔双缝〕强力、GB/T3917.5翼形撕破〔单缝〕强力、FZ/T01030针织品顶破强力、GB/T19976纺织品顶破强力、GB/T3916单纱强力〔缝纫线拉伸强力〕--服装缝纫线、GB/T3916单纱强力〔缝纫线拉伸强力〕--鞋、箱包缝纫线、GB/T13772.1缝线滑移强力--定负荷法、GB/T13772.1缝线滑移强力--定滑移量法FZ/T70006拉伸回复弹性测试、FZ/T01031针织物及弹性机织物接缝强力的测定GB/T13773机织物接缝强力及效率试验抓样法GB/T13773机织物接缝强力及效率试验条样法、FZ/T80007.1服装粘合衬剥离试验FZ/T20019缝口脱开程度试验、FZ/T70007腋下接缝强力试验、GB/T15788土工布拉伸试验方法宽条样法、无纺布拉伸强力〔卫生巾等纺粘材料〕、GB/T13763土工布梯形法撕破强力试验无纺布撕裂强力〔卫生巾等纺粘材料〕、GB/T14800土工布顶破强力试验、GB/T16989接头/接缝宽条样拉伸试验、QB/T2710-2005皮革抗张强度及伸长率〔不含引伸计法〕。

〔三〕、技术要求：1.机架型式：落地式〔带预应力的双立柱无间隙滚珠丝杠和导杠结构〕2.载荷能力：30kN3.试验速度：0.001~1000mm/min〔任意可调〕4.30kN时的最大速度：1000mm/min5.返回速度：1000mm/min6.横梁位置测量精度：+/mm或位移的±0.05%取大值7.横梁位移操纵分辨率：0.03um8.位置操纵精度：+/-0.05％〔空载或恒载〕9.载荷测量精度：％，％10.应变测量精度不大于：读数值的+/-0.5％11.试验最大空间：1212mm12.立柱间距：418mm13.试验机采纳先进的32位全数字化操纵。

万能材料试验机工作原理
万能材料试验机，也被称为万能电子拉力机，主要用于在生产前对各种材料的力学性能进行验证试验。

这种试验机的工作原理是，通过控制力的施加和位移来测试材料的力学性能。

在测试过程中，试验机通过电动机将力传递给试样，并通过位移传感器记录试样的位移。

力传感器则记录试样的反力，从而确定试样的应力和应变。

这样，试验机能够实时监测试样的应力和应变，并最终得出材料的力学性能指标。

万能材料试验机能够进行各种不同类型的试验，如拉伸试验、压缩试验、弯曲试验、剪切试验等。

这种试验机对橡胶、塑料、纺织物、电线电缆、复合材料、皮革、防水卷材、无纺布、土工布、纸张等非金属材料及金属丝、金属箔、金属板材和金属棒材等进行拉伸、压缩、弯曲、剥离、剪切等多项力学性能测试。

此外，通过电脑，可以对试验数据进行实时显示记录和打印，进行复杂的数据分析，如数据编辑、局部放大、可调整报告形式，进行成组式样的统计分析。

以上内容仅供参考，建议查阅万能材料试验机的使用说明或者咨询专业人士获取更全面准确的信息。

WDW—50/100S电子万能试验机操作规程编制：审核：批准：2012年06月05日发布 2012年06月06日执行泰安和顺钢制品有限公司一、主要技术指标：1、最大实验力:50KN/100KN2、试验力准确测量范围：1﹪——100﹪3、试验力测量准确度： 15、位移速度控制范围：1-500mm/min6、供电电源：220V、50HZ7、有效拉伸行程：600mm/800mm二、拉力机使用环境1、室温10°—35°，相对湿度不大于80﹪2、在无振动的环境中，周围无腐蚀性介质及电磁干扰3、电源电压的波动范围不应超过额定电压的±10﹪4、设备必须可靠接地三、实验准备1、实验前抽取规定比例的产品作为试验样本2、认真检查拉力机完好状态，确认设备正常3、根据试样尺寸选择试验夹具四、操作与使用1、系统通电，预热15分钟左右。

按负荷清零，按一下标定键，观察标定值是否为计量标定值（每年年检时确定的值），否则需进行调整，使显示值与计量标定值一致。

再按一下标定健。

2、检查夹具安装是否安装正确及是否符合样本要求3、操作操作面板上的“上升”或“下降”及“停止”按键，调整移动横梁到合适的位置。

注意：操作完“上升”键，必须按“停止”键后，才能按“下降”键，反之亦然。

4、将试样夹持在辅具上，上端固定牢靠（试样夹持长度应大于加块长度的3／4），按动负荷清零键，再固定好下端，选定档位，再选定速度。

5、按“运行”按钮，实验开始。

6、按动“上升”键，即开始试验，拉伸试样断裂后，移动横梁将自动停止。

有时需迅速按下“停止”键，移动横梁方能停止移动。

根据屏显结果记录实验数据。

7、实验完毕，立即关闭电源，并清理试验杂物，填写实验报告。

四、注意事项1、实验过程中，应注意移动横梁的位置，请保证最佳的实验空间。

2、丝杠和倒向柱每月应加润滑油，经常检查润滑状况。

3、请注意保持检测设备的清洁，试验结束后应把现场清理干净。

4、设备运行中出现异常情况，立即按下急停（蘑菇头）按钮。

电子万能拉伸实验机操作规程仪器简介本仪器主要是利用两付主夹具(拉伸夹具和弯曲夹具)两个辅助夹具(大变形夹具和引伸计夹具)和专用测试软件来测试材料的拉伸强度断裂伸长率,弹性模量弯曲强度弯曲模量等性能,实验人员在操作该仪器时,应根据需要选择合适的夹具和软件里的操作程序.一夹具安装1 拉伸夹具的安装(不带大变形)拉伸夹具由上夹具和下夹具两部分组成,,它们的区别是下夹具底部有一并紧螺母.1）下夹具的安装装夹时压柄向外,先把下夹具的柄部插入到主机移动横梁上的固定轴的轴孔内,孔对齐插入固定销, 用特制扳手顺时针方向拧紧并紧螺母.2）上夹具的安装装夹时压柄向外,托起上夹具,使它柄部的销孔与机身主轴的销孔对齐后插入固定销到底。

3）传感器的连接按固定方向把拉伸传感器的插头插入到主机上梁上的传感器插口内，用手拧紧连接在抽头上的并紧螺母。

2弯曲夹具的安装弯曲夹具由上夹具和下夹具两部分组成，上夹具是压头，下夹具是带有刻度的支座装置。

1）下夹具的安装把下夹具的柄部插入到主机移动横梁上的固定轴的轴孔内,转动下夹具到便于卡尺测量的位置，根据所要做的产品调节跨距，ASTM 跨距是50±0.1MM ，GB/ISO/DIN 跨距是64±0.1MM ，注意调节跨距是必须要保证两边支座与0点对称。

然后对齐夹具与移动横梁的销孔，插入固定销到底后，用特制扳手顺时针方向拧紧并紧螺母.2）上夹具的安装装夹时传感线在右，使上夹具柄部的销孔与机身主轴的销孔对齐后插入固定销, 插入位置如图所示. 按固定方向把连接在上夹具上的传感器的插头插入到主机上梁上的传感器插口内，用手拧紧连接在抽头上的并紧螺母。

注意：1在安装夹具时要轻拿轻放，切忌操作随意。

2如果夹具安装时要调整夹具间距，须按开机步骤的1、2操作，按住方向键∇∇，使移动横梁下降到安装夹具合适的位置，然后关闭试验机电源，更换夹具并固定夹具。

二开机1打开总电源，把稳压电源上开关键搬至到开的状态.按下经过稳压并连接好主机、电脑插头的电源插板开关。

万能拉伸机操作指导书
1开启总电源，启动电脑，再接着启动电子万能试验机电源。

——正常的开机顺序是先打开电源，并打开试验机的应用软件，然后再打开电子万能试验机电源，预热15分钟后在进行试验
2点击是试验方案上的STATE,然后点击油泵开。

3.点击试验操作，调节试验速度。

4在“新建样件”里先输入测量试样尺寸及其他用户参数，然后点击新建样件，点击完成即可。

5调好上、下夹具的距离，把准确好的试样夹持在夹具中，当然后清零。

点击开始。

6等试样锻裂后取下试样。

7.试验后点击实验分析，即可看到实验所需数据。

8做完实验，关闭软件，关闭电子万能试验机、电脑，在切断中电源——注意：正常的关机循序是先关闭电子万能试验机电源，然后在关闭电脑。
