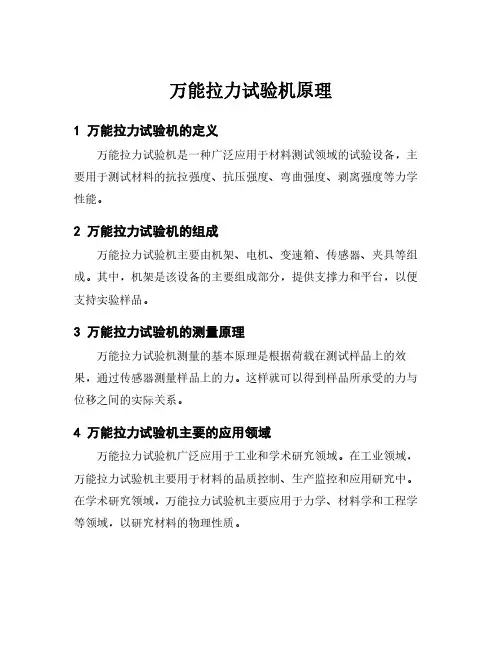

一. 万能拉力试验机概述
万能拉力试验机,广义的说,就是一种产品或材料在投入使用前,对其质量或性能按设计要求进行验证的仪器。从定义可以看出,凡是对于质量或性能进行验证的仪器都可以叫做试验机,但往往有时也叫做检测仪、测定仪、拉力机、检测设备、测试仪等诸如此类的名称。
二.万能拉力试验机可测试项目
(一)普通测试项目:(普通显示值及计算值)
●拉伸应力●拉伸强度
●扯断强度●扯断伸长率
●定伸应力●定应力伸长率
●定应力力值●撕裂强度
●任意点力值●任意点伸长率
●抽出力●粘合力及取峰值计算值
●压力试验●剪切剥离力试验
●弯曲试验●拔出力穿刺力试验
(二)特殊测试项目:
1.弹性系数即弹性杨氏模量
定义:同相位的法向应力分量与法向应变之比。为测定材料刚性之系数,其值越高,材料越强韧。
2.比例限:荷重在一定范围内与伸长可以维持成正比之关系,其最大应力即为比极限。
3.弹性限:为材料所能承受而不呈永久变形之最大应力。
4.弹性变形:除去荷重后,材料的变形完全消失。
5.永久变形:除去荷重后,材料仍残留变形。
6.屈服点:材料拉伸时,变形增快而应力不变,此点即为屈服点。屈服点分为上下屈服点,一般以上屈服点作为屈服点。屈服(yield):荷重超过比例限与伸长不再成正比,荷重会突降,然后在一段时间内,上下起伏,伸长发生较大变化,这种现象叫作屈服。
7.屈服强度:拉伸时,永久伸长率达到某一规定值之荷重,除以平行部原断面积,所得之商。
8.弹簧K值:与变形同相位的作用力分量与形变之比。
9.有效弹性和滞后损失:在拉力机上,以一定的速度将试样拉伸到一定的伸长率或拉伸到规定的负荷时,测定试样收缩时恢复的功和伸张时消耗的功之比的百分数,即为有效弹性;测定试样伸长、收缩时所损失的能与伸长时所消耗的功之比的百分数,即为滞后损失。
三. 万能拉力试验机主要计数指标
A.荷重元:10-50KN区间选配
B.力量解析度:1/10000
C.力量准确度:≤0.5%
D.力量放大倍数:7段自动切换
E.位移解析度:1/1000
F.位移准确度:≤0.5%
G.金属引伸计解析度:1/1000
H.金属引伸计准确度:≤0.5%
I.大变形引伸计准确度:±1mm
J.速度范围:0.001-360mm/min(特殊测试速度亦可依客户需求定制)
K.行走空间:950mm(不含夹持器、特殊测试空间亦可依客户需求定制)
L.测试宽度:400mm(特殊测试宽度亦可依客户需求定制)
M.使用电源:∮380V 50HZ。
N.功率:约1.6KW
O. 机台尺寸:约660×720×2000 mm长×宽×高。
P. 机台重量:约430 kg。
四. 万能拉力试验机主机规格
A.高精度美国传力力量传感器: 0~50KN。力量精度在±0.5 %以内。
B.容量分段:全程七档:× 1,× 2,× 5,× 10,× 20,× 50,× 100采用高精度24 bits A/D,取样频率200Hz全程力量最大解析度 1/1000,000
C.动力系统:日本松下交流伺服电机+松下交流驱动器+蜗轮蜗杆减速机+滚珠丝杆。
D.控制系统: 采用Pulse Command控制方式使控制更精准速度控制范围0.001~360 mm/min。中联板调整具有快速粗调与慢速微调功能。测试后自动回归原点、自动储存。
E.数据传输方式:RS232传输
F.显示方式:UTM107+WIN-XP测试软件计算机屏幕显示。
G.简洁的全程一档与精密全程七档力量线性双校正系统。
H.豪华测试界面软件可实现定速度、定位移、定荷重(可设定保持时间)、定荷重增率、定应力增率、定应变增率等控制模式加上多阶控制模式可满足不同的测试要求。
I.测试空间:测试宽度约400 mm(标准规格)联板行走空间950 mm(不含夹具)(标准规格)J.全程位移: 编码器2500 P/R,提升4倍精度采用LINE DRIVE编码器抗干扰能力极强位移解析0.001mm。小变形:金属引伸计,解析 0.001mm(需选购)
K.安全装置:过载紧急停机装置、上下行程限定装置、漏电自动断电系统、自动断点停机功能。
M.手控方式:可增添无线遥控装置或手动操作盒。(需选购)
五、万能拉力试验机功能

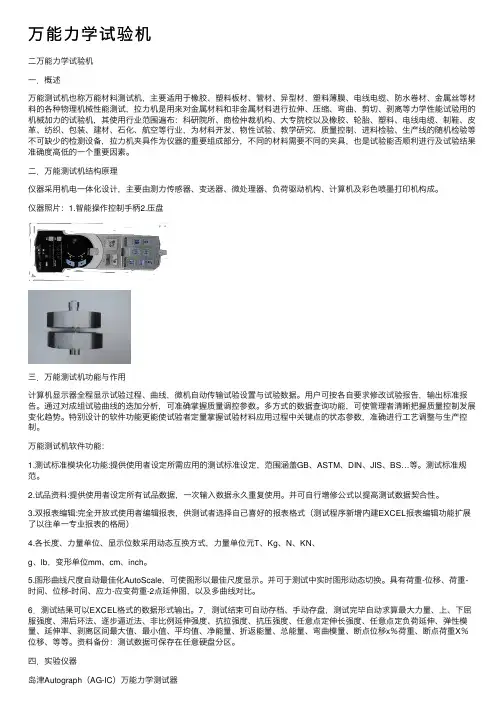

六. 万能拉力试验机软件功能介绍:
A. 测试标准模块化功能:提供使用者设定所需应用的测试标准设定,范围涵盖GB、ASTM、DIN、JIS、BS…等。测试标准规范。
B. 试品资料:提供使用者设定所有试品数据,一次输入数据永久重复使用。并可自行增修公式以提高测试数据契合性。
C. 双报表编辑:完全开放式使用者编辑报表,供测试者选择自己喜好的报表格式(测试程序新增内建EXCEL报表编辑功能扩展了以往单一专业报表的格局)
D. 各长度、力量单位、显示位数采用动态互换方式,力量单位T、Kg、N、KN、g、lb,变形单位mm、cm、inch。
E. 图形曲线尺度自动最佳化Auto Scale,可使图形以最佳尺度显示。并可于测试中实时图形动态切换。具有荷重-位移、荷重-时间、位移-时间、应力-应变荷重-2点延伸图,以及多曲线对比。
F.测试结果可以EXCEL格式的数据形式输出。
G.测试结束可自动存档、手动存档,测试完毕自动求算最大力量、上、下屈服强度、滞后环法、逐步逼近法、非比例延伸强度、抗拉强度、抗压强度、任意点定伸长强度、任意点定负荷延伸、弹性模量、延伸率、剥离区间最大值、最小值、平均值、净能量、折返能量、总能量、弯曲模量、断点位移x%荷重、断点荷重X%位移、等等。数据备份:测试数据可保存在任意硬盘分区。H.软件具有历史测试数据演示功能。
万能拉力试验机可对橡胶、塑料、塑胶、薄膜、纺织、尼龙、纤维、纳米材料、高分子材料、复合材料、包装带、纸张、电线电缆、光纤光缆、安全带、保险带、皮革皮带、鞋类、胶带、聚合物、弹簧钢、轴承钢、不锈钢(及其它高硬度钢)、铸件、钢板、钢带、有色金属、汽车零部件、合金材料及其它非金属材料和金属材料进行拉伸、压缩、弯曲、撕裂、90°剥离、180°剥离、剪切、粘合力、拔出力、延伸伸长率等试验。
拉力试验机操作规程 Last revision date: 13 December 2020.
拉力试验机操作规程 1 试验准备 实验室据【试验委托单】抽取规定比例的产品作为试验样本。 认真检查拉力试验机完好状态,确认设备正常。 据试样结构、形状、尺寸设计、制作试验夹具。 2 试验操作步骤 打开总电源开关。 打开微机。 打开“拉伸、压缩、弯曲”软件,进入试验状态。 安装夹具及试样:把下夹具配装入下接头,以插销相连;把上夹具配转入连接轴的中心孔以插销相连。 检查夹具及试样安装正确无误后,操作微机:用鼠标点击“清零”按钮,将数据清零。 点击“运行”按钮,试验开始。 当试验达到最高峰值时,试验会自动停止。注意:试验力不能超过100KN)右边窗口出现峰值即试验数据结果,左边窗口出现数据曲线图。 3 试验报告 试验完成后,在微机中进行数据处理:用鼠标点击“处理”按钮,在打开的窗口点击“输入”,并填写数据项目,填写完整后,点击“确认退出”。 计算:点击“确定”进行计算;点击“退出”。 输出报告:点击“确定”输出报告、“打印报告”,微机自动输出。 数据存档:用鼠标点击“写文件”进行存档。 如需查看原有数据:用鼠标点击“读文件”,在文件路径下打开数据文件。
1. 严禁超负荷,超速度规定使用机器 2. 严禁硬物碰撞升降丝杠,并要按时涂上润滑油 3.上抬下拨夹具时动作要平稳及避免碰撞,要经常检查夹具螺丝的松紧情况 4. 拉力机更换测试夹具时,要注意配合,以防止砸伤 5. 打开夹具夹取试样时,注意试样的夹取距离,不能过多及过少 6. 机械式更换三角带时要非常注意手的位置,防止夹伤手指,传动部位要盖好防护罩 7. 电子拉力试验机和微机连机时必须按程序要求操作,严禁违章操作导致程序紊乱 8. 需打印的参数在打印前,要检查打印机,是否有纸 9. 电子无极调速式调整升降速度时,不能过快操作 10 50KN强力机在使用前,要注意检查夹具吊紧螺丝的紧固情况 11.使用完后按程序要求关闭机器,严禁直接切断电源 12.严格执行年检制度,定时由国家计量鉴定机构进行参数鉴定认证 电子拉力试验机操作规程及保养条例 拉力试验机用于测试各种材料、半成品及成品的抗拉强度、抗压强度及伸长量、延伸率、可做剥离、撕裂、抗弯、抗折、压缩等试验,适合金属、塑胶、橡胶、纺织品、合成化学制品、电线电缆、皮革等行业使用。 电子拉力试验机操作及保养相关注意事项,及操作规程讲解: 1、将总开关接通电源,打开试验机电源开关,检查机器各部位运转是否正常,作好试验准备。 2、在试验前应对所做试验的最大荷载有所估计,悬挂相适应的摆砣。并调整缓冲阀手柄,对准标线。 3、在描绘器的转筒上,卷好记录纸(此项只是需要时才进行)。 4、开动油泵电动机,开启送油阀,关闭回油阀,使油箱内的油进入工作油缸,试台升起,然后,打开回油阀,排除油缸内的空气。再关闭回油阀,重新开启送油阀使试台上升5—10mm,然后关闭油阀。如果试台以在升起位置时,则不必先开动油泵送油,仅将回油阀关好即可。 5、将试样一端夹于上钳口,开动油泵调整指针对准零点,再开动下钳口电动机调正下钳口,夹住试件下端。必须注意使试样铅垂,并在中间位置。 6、将推杆上的描绘笔放下,进入描绘准备状态(需要描绘时才进行)。 7、按试验要求的加荷速度,通过旋扭,调整加荷速度指示盘的旋转速度,缓慢的开启送油阀,并使加荷指针的旋转速度与指示盘的旋转速度一致进行加荷。 加荷速度:屈服前-应力增加速度10MPa/s 屈服后-试验机活动夹头在负荷下的移动速度为不大于min。
各种拉力试验机参数大全 1、JD-301微电脑桌上型拉力试验机 一、产品简介 本产品主要可测各种材料之拉力、撕裂、剥离、粘接力……抗力物性。可打印出测试日期、时间及显示器设定之显示值。本机可配各式夹具及伸长量测试装置,或依客户需求装配。 二、设计标准 ASTM D903、GB/T16491、GB/T1040、GB/T8808、GB13022、GB/T 2790/2791/2792、CNS-11888、JIS K6854, PSTC-7 三、主要技术参数 容量:5、10、20、25、50、100、200kg (任选) 单位切换:g,kg, N, LB(提供国际标准制、公制、英制三种,自行切换使用) 荷重分解度:1/100,000 荷重精度:≤0.5% 最大行程:600~800mm (可根据客户要求订做) 测试速度:20~300mm/min (旋钮调节) 显示装置:LCD显示(可显示及打印试验次数、测试值、最高值、断裂值等) 外型尺寸:(L*W*H) 500*440*1500mm
重量:75kg 电源:1∮,220V,3A 动力系统:调速电机 传动方式:滚珠丝杆 配送:拉力夹具一套 2、JD-302电脑式桌上型拉力试验机 一、产品简介 本产品主要可测各种材料之拉力、撕裂、剥离、粘接力……抗力物性。可打印出测试日期、时间及显示器设定之显示值。本机可配各式夹具及伸长量测试装置,或依客户需求装配。 二、设计标准 ASTM D903、GB/T16491、GB/T1040、GB/T8808、GB13022、GB/T 2790/2791/2792、CNS-11888、JIS K6854, PSTC-7 三、主要技术参数 容量:5,10,20,25,50,100,200kg (任选Optional) 单位切换:G,kg, N, LB

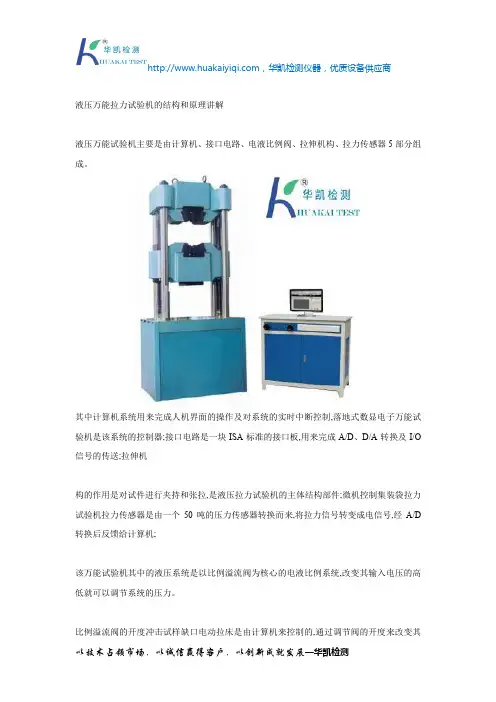

液压万能试验机的使用说明及工作原理 液压万能试验机使用说明方法: 1. 使总开关接通电源。 2. 根据试样,选用测量范围,在摆杆上挂上或取下摆铊并调整缓冲阀手柄,对准标线。 3. 根据试样形状及尺寸把相应的夹头装入上下钳口座内。 4. 在描绘器的转筒上,卷压好记录纸(方格纸),此项只是需要时才进行。 5. 开动油泵电动机,拧开送油阀使试台上升纸10毫米,然后关闭油阀,如果试台已在升起位置时则不必先开油泵送油,仅将送油阀关好即可。 6. 将试样一端夹于上钳口中。 7. 开动油泵调整指针对准度盘零点。 8. 开动下钳口电动机,将下钳口升降到适当高度,将试样另一端夹在下钳口中,须注意使试样垂直。 液压万能试验机机器各系统及工作原理: 1、主机:主机由高度可调可支撑框架(由机座,丝杠及移动横梁组成)和工作油缸、活塞、工作台、光杠及上横梁组成)这两部分组成. 其工作原理是由高压油泵向工作油缸供油,通过活塞运动,推动工作台和上横梁与移动横向上运动,推动工作台和上横梁向上运动,进行试验的拉伸或压缩试验。而试验空间的调整主要是通过驱动机构使移动横梁升降达到。 2、工作油缸活塞: 工作油缸活塞与活塞为主机的主要部分,油缸固定在机座上,活塞与工作台之间设置球头,回程是靠自重将活塞压回,压力油的密封是利用油缸与活塞之间的油膜进行密封,并以油缸的内表面导向,由于球头的调心作用,减少了由于侧向力引起的油缸与活塞之间的摩擦力。 3、移动横梁和驱动机构: 移动横梁通过传动螺母支撑在丝杠上,丝杠可正,反两个方向旋转,丝杠是靠装在底座的驱动机构来实现其转动。 驱动机构由减速电机,链轮、链条组成,减速电机通过链轮、链条带动两根丝杠同步旋转。
一、拉力试验机使用基本步骤 1、使用前认真阅读产品说明书,了解设备的量程范围、结构; 2、通电,确认机器是否正常供电和显示; 3、根据要求准备要测试材料和样品,并且用配备的夹具把样品夹好; 4、根据测试要求、设定测试方法,(例如:拉伸还是压缩)、设定测试速度(例如:50mm/min)设定 测试单位(例如力单位:N、gf、Lbf、Kgf、KN ,变形单位:mm、cm、inch、等等)提醒每个厂 家的操作系统是不一样的: 5、开始测试,观察测试过程样品的变化; 6、测试完成,输出测试报告,判断是否合格; 7、测试结束,关闭机器电源,清理卫生; 8、常规保养; 二、故障排除与维修 机械系统一般性故障
三、拉力试验机应用 拉力试验机又名拉力测试机、万能材料试验机。拉力试验机是对各种材料进行静载、拉伸、压缩、弯曲、剪切、撕裂、剥离等力学性能的试验设备,适用于各种材料物理力学测试。是物性试验、教学研究、质量控制等不可缺少的检测设备,主要应用于:金属材料,橡塑胶材料,复合型材料,纺织材料,薄膜材料,胶粘制品,电线电缆,绳索,焊接,弹簧,安全带,成品,半成品等领域。依照国家标准GB2792-2014之规定设计制造,另符合ASTM D903、GB/T16491、GB/T1040、GB/T8808、GB13022、GB/T 2790/2791/2792、CNS-11888、JIS K6854, PSTC-7等多项国内国际测试标准。 拉力试验机厂家哪家好我们建议根据测试要求和费用预算综合可虑 1、如果有足够费用预算可以选择例如:英国英特斯朗,美特斯工业系统(中国)有限公司、高铁仪器检 测公司、日本岛津、等进口品牌。 2、如果预算一般可以选择国内做的较好的品牌例如: 恒邦仪器等品牌。 四、恒邦仪器厂家拉力试验机选型指南
智能电子拉力试验机的使用方法及原理 适用于塑料薄膜,复合膜,软质包装材料,胶粘剂(特定材料剪切试验),胶粘带,不干胶,橡胶,纸张纤维等产品的拉伸,剥离,变形,撕裂(裤型撕裂),热封,粘合,穿刺力,开启力,低速解卷力,拔开力(需要特制的夹具)等性能测试 特征 主机界面显示数据,结果,曲线 (液晶本身也能显示曲线,很多人不注意,许多客户买了好多年了都不知道这一功能) 标准计量单位,无需人工换算 具有参数设置,打印,查看,清除,标定等多项功能 拉伸,剥离,撕裂,热封等七种独立试验方法 进行成组试样的统计分析运算 菜单式界面,选择试验方便快捷 参数掉电记忆 过载保护,限位保护,试验结束自动回位(过载保护:力值超过传感器量程时,系统会报警并自动停机,所谓限位,顾名思义即限制位置这里是指限制上夹头回位时的最低值以防止上下夹头相撞损坏传感器) RS232接口(RS-232-C接口(又称EIA-RS-232-C)是目前最常用的一种串行通讯接口。他是1970年由美国电子工业协会(EIA)联合贝尔系统,调制解调器厂家以及计算机终端生产厂家共同定制的用于串行通讯的标准。他的全名是“数据终端设备(DTE)和数据通讯设备(DCE)之间串行二进制数据减缓接口技术标准”) 输出试验报告,可编辑试验报告 网络传输接口支持局域网数据集中管理与互连网信息传输 (结合我们的LDS-01试验数据管理软件,可以实现数据的远程传输的监控) 结构原理 本机采用机电一体化设计,主要由测力传感器,微处理器(CPU),负荷驱动机构以及打印机构成。LCD大液晶显示,PVC操作界面,高精度七档试验速度,台式机型,造型与涂装均充分考虑了现代工业设计,人体工程学之相关原则 操作功能 参数设置:可设置试样长度,宽度,厚度,试验速度,试验时间等 打印:微型打印机打印+计算机打印。(仪器本身配有打印机接口连接微型打印机) 查看:查看已做过的实验数据 清除:清除试验结果 标定:进行测力系统的校验 通信功能:试验报告的存储。查询,输出功能 试验功能 抗拉强度及变形率,拉断力与变形率,热封强度,撕裂强度,剪切强度,180°剥离(含T 型),90°剥离 技术指标 规格:100N 200N 500N 行程:600mm 精度:1级(即零至满量程的五分之一时,精确到满量程的0.2%;满量程的五分之一至满量程时,精确到示值的1%) 试验速度:50 100 150 200 250 300 500mm/min 环境要求:温度10°-40° 试验宽度:0-30-50mm(英式夹具50mm,日式30mm)湿度:20%RH-70%RH 外形尺寸:450mm(L)*450mm(B)*980mm(H)电源:AC 220V 50Hz

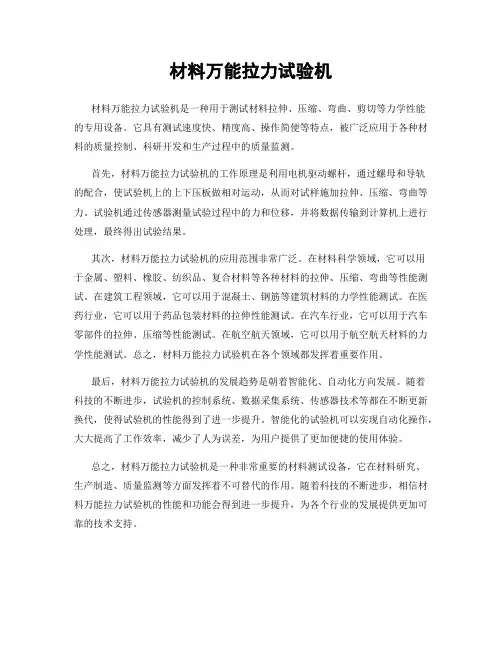

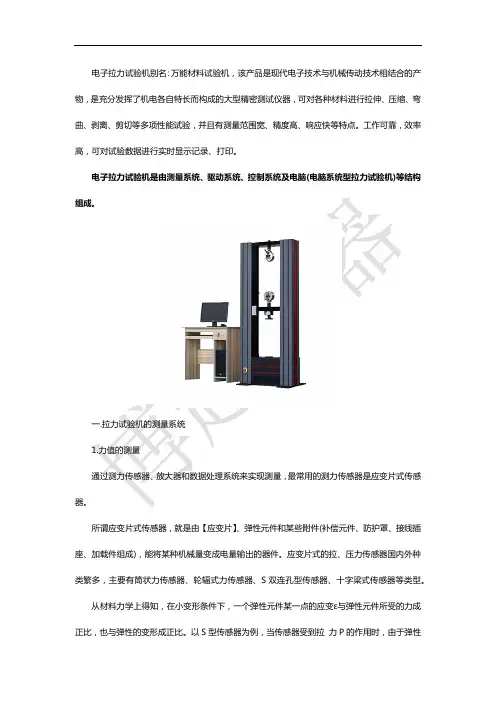

万能材料试验机的工作原理 点击次数:290 发布时间:2009-11-6 14:49:46 万能材料试验机的工作原理 万能材料试验是现代电子技术与机械传动技术相结合的产物,是充分发挥了机电各自特长而构成的大型精密测试仪器,可对各种材料进行拉伸、压缩、弯曲、剥离、剪切等多项性能试验,且有测量范围宽、精度高、响应快等特点。工作可靠,效率高,可对试验数据进行实时显示记录、打印。 万能材料试验机是由测量系统、驱动系统、控制系统及电脑(电脑系统型拉力试验机)等结构组成。 一.万能材料试验机的测量系统 1.力值的测量 通过测力传感器、放大器和数据处理系统来实现测量,最常用的测力传感器是应变片式传感器。 所谓应变片式传感器,就是由【应变片】、弹性元件和某些附件(补偿元件、防护罩、接线插座、加载件组成),能将某种机械量变成电量输出的器件。应变片式的拉、压力传感器国内外种类繁多,主要有筒状力传感器、轮辐式力传感器、S双连孔型传感器、十字梁式传感器等类型。 从材料力学上得知,在小变形条件下,一个弹性元件某一点的应变ε与弹性元件所受的力成正比,也与弹性的变形成正比。以S型传感器为例,当传感器受到拉力P的作用时,由于弹性元件表面粘贴有应变片,因为弹性元件的应变与外力P的大小成正比例,故此将应变片接入测量电路中,即可通过测出其输出电压,从而测出力的大小。 对于传感器,一般采用差动全桥测量,即将所粘贴的应变片组成桥路, R1、R2、R3、R4,实际为阻值相等的4片(或8片)应变片,即R1=R2=R3=R4,当传感器受到外力(拉力或压力)作用时,传感器弹性元件产生应变而使各电阻值发生变化,其变化值分别为△R1△、R2、△R3、△R4,结果原来平衡的电桥,现在不平衡了,桥路就有电压输出,设△E 则△E=[R1R2/(R1+R2)2]△R1/R1-△R2/R2+△R3/R3-△R4/R4)U 式中U为外电源供给桥路的电压 进一步简化有
拉力试验机基本操作流程(新 编版) Safety management is an important part of enterprise production management. The object is the state management and control of all people, objects and environments in production. ( 安全管理 ) 单位:______________________ 姓名:______________________ 日期:______________________ 编号:AQ-SN-0305
拉力试验机基本操作流程(新编版) 拉力试验机或万能材料试验机,拉力试验机的拉伸实验:拉伸试验(应力-应变试验)一般是将材料试样两端分别夹在两个间隔一 定距离的夹具上,两夹具以一定的速度分离并拉伸试样,测定试样上的应力变化,直到试样破坏为止。 1.使用人员在使用拉力试验机时,要认真阅读技术说明书,熟悉技术指标、工作性能、使用方法、留意事项,严格遵照仪器使用说明书的规定步骤进行操纵。 2.初次使用拉力试验机职员,必须在熟练职员指导下进行操纵,熟练把握后方可进行独立操纵。 3.实验时使用的拉力试验机及其他器材,要摆放整洁,便于操纵,观察及记录等。
4.拉力试验机通电前,确保供电电压符合拉力试验机规定输进电压值,配有三线电源插头的拉力试验机,必须插进带有保护接地供电插座中,保证安全。 5.使用拉力试验机时,其输进信号或外接负载应限制在规定范围之内,禁止超载运行。 6.拉力试验机使用前必须进行空载运转确保无故障后方可加载使用。用前润滑,用后擦试干净,留意日常维护、保养。昆山海达仪器: 7.拉力试验机不可随意拆改或解体使用。 8.经常进行拉力试验机的保养与维护,并存放在干燥透风之处,待用时间过长拉力试验机,应定期通电开机,防止潮霉损坏拉力机其零部件。 9.拉力试验机一定要注意调好行程限制开关,可以起到保护传感器碰撞。 XXX图文设计 本文档文字均可以自由修改
抗弯强度的测定 一、 实验目的 抗弯强度(或称抗折强度)是无机非金属材料力学性能的指标之—。本实验介绍三点弯曲加载法测试材料的抗弯强度。通过试验掌握测试方法和原理。 二、实验内容 1. 原理 把条形试样横放在支架上,用压头由上向下施加负荷(如图29-1),根据试样断裂时的应力值计算强度。此种情况下,材料的抗弯强度σf 为 Z M f =σ (1) M 一断裂负荷P 所产生的最大弯距 Z 一试样断裂模数 对于矩形截面的试样有: PL M 41= (2) 2 61bh Z = (3) P — 试样断裂时读到的负荷值 (牛顿) L — 支架两支点间的跨距(米) b — 试样横截面宽(米) h — 试样高度(米) 因此对于矩形截面的试样,抗弯强度为: 621023-?=bh Pl f σ (兆牛顿/米2) (4) 2、试验设备 LJ —500拉力试验机 3、试验步骤: (1) 试样制备:将烧成的陶瓷试块用外圆切割机割成矩形截面的长条状试条。试条尺寸为截面4?4mm 左右,长度50mm 左右。将切割好的试条表面磨光。因为粗糙表面的微裂纹很多,会大大影响强度的测试值。
(2) 按所需的测量范围,在拉力试验机背面装相应的平衡砣,将刻度盘上的主动针调到零点, 并将被动针转到与主动针附近,调节两支架的间距为40mm,并使压头位于两支点的中线上。 (3) 将试条放在支架上,开动电动机,选择给定速度,扮下操纵手柄,使压头下移时对试条 加载。 (4) 当试条断裂时,立即将操纵手柄扳回中间位置,以停止压头运行。 (5) 读取刻度盘上被动针所指定数位。(换算成国际单位制),将测量断面的宽和高(b,h) 代入公式(4)计算。 三、思考题 1. 请说明抗弯强度的测定原理及方法。 2. 实验中的注意事项有哪些?
万能材料试验机技术指标 电子万能材料试验机适用于橡胶、塑料、纺织物、防水材料、电线电缆、网绳、金属丝、金属棒、金属板等材料的拉伸试验,增加附具可做压缩、弯曲、环刚度试验。 一、主机规格 A. 高精度力量传感器:5000N 力量精度在±0.8 %以内。 B. 容量分段:全程四档:0.25/0.5/0.75/1采用高精度16 bits A/D C. 动力系统:台湾交流变频电机+台湾变频器+台湾减速机+T型丝杆+光杆直线轴承+同步带传动。 D. 控制系统:采用外部控制方式使控制更精准 速度控制范围15~500 mm/min。 中联板调整具有快速粗调与慢速微调功能。 测试后自动返回、自动储存。 E.显示方式:8段LED数码管显示。 F.打印方式:彩色喷墨打印机打印数据曲线(激光打印机选购)。G.I测试空间:测试宽度约350 mm(标准规格) 联板行走空间950 mm(不含夹具) (标准规格) I. 大变形两点延伸计:解析度1/100,准确度±1mm J.安全装置:过载紧急停机装置、上下行程限定装置、自动断点停机功能。
二、软件功能介绍: A. 测试标准模块化功能:集成使用者设定所需应用的测试 标准设定、拉伸方、拉伸圆(含管材)、撕裂、剥离、帘线、帆布等。 B. 试品资料:提供使用者设定试品数据,有宽度、厚度、直径、面积、标距等。 C. 报表形式:多数据打印多曲线对比,提供取中值、取平均值,供测试者选择 D. 图形曲线尺度自动最佳化(Auto Scale),可使图形以最佳尺度显示。E.测试结束自动存档,测试完毕自动求算最大力量、屈服强度、抗拉强度、抗压强度、任意点定伸长强度、任意点定负荷延伸、延伸率、剥离强度等等。 三、附件 A.一年保固书及中文操作说明书各一份。 B. 随机赠送标准拉力夹具一组(其他夹具选购)。 四、万能材料试验机主要计数指标 A.荷重元:5000N区间选配 B.力量解析度:1/1000(5-100N)、1/100(250-1000N)、1/10(5000-10000N) C.力量准确度:≤0.8% E.大变形引伸计准确度:±1mm F.速度范围:15-500mm/min(特殊测试速度亦可依客户需求定制)G.行走空间:950mm(不含夹持器、特殊测试空间亦可依客户需求
电子拉力机标准操作程序 1目的 本程序规定了电子拉力机的标准操作及维护保养。 2范围 适用于电子拉力机的操作。 3职责 操作人员按照本标准程序进行操作和记录,质量部负责人负责指导,监督操作人员对本程序的执行。 4定义 无 5程序 5.1开机 5.1.1开机后直接进入测试界面,如下图: 5.1.2在测试界面时的按钮响应: 5.1.2.1按钮“上升”:控制机器上升动作;
5.1.2.2按钮“下降”:控制机器下降动作; 5.1.2.3按钮“测试”:执行测试; 5.1.2.4按钮“停止”:上升下降过程中点击此按钮机器停止运行,测试过程中点击此按钮结束测试; 5.1.2.5按钮“归零”:将力、最大力、位移、变形等值归零; 5.1.2.6按钮“回位”:使机器回归到最近一次按下”归零”按钮时刻的位置,回位过程中可随时按“停止”按钮停机,并可再次按“回位”按钮继续回位;也可按“归零”按钮停机,但按“归零”按钮停机后再按“回位”按钮将不会再回位了,因为按下“归零”按钮时程序判断已回位完成,所以机器停止不再回位; 5.1.2.7按钮“打印全部”:打印测试结果; 5.1.2.8按钮“手控控制”:打开点动控制跟升降速度设置面板,如下图; a)按钮“︽”:寸动高速上升,按住不放机器快速上升,松开机器停止,此速度在“测试方案-控制参数2”里的寸动高速可设置; b)按钮“︾”:寸动高速下降,按住不放机器快速下降,松开机器停止,此速度在“测试方案-控制参数2”里的寸动高速可设置; c)按钮“︿”:寸动低速上升,按住不放机器慢速上升,松开机器停止,此速度在“测
试方案-控制参数2”里的寸动低速可设置; d)按钮“﹀”:寸动低速下降,按住不放机器慢速下降,松开机器停止,此速度在“测试方案-控制参数2”里的寸动低速可设置; e)按钮“修改便捷速度”:设置便捷速度; f)按钮“关闭”:退出此界面. 5.1.2.9按钮“打印组”:打印当前组数据; 5.1.2.10按钮“取点”:测试过程中按此按钮执行手动取点; 5.1.2.11按钮“查看”:进入测试结果查看界面; 5.1.2.12按钮“设置”:进入测试前试样信息与测试方法设置界面; a)按钮“力”,“最大力”,“位移”,“变形”:点击此4按钮可以选择按钮的文本以切换显示“力”,“位移”,“最大力”,“变形”,“瞬时速度”,“测试时间”,“持压时间”,“应力”,“应变”等项目; b)序号:选择当前显示测试组数据,可选择单组跟多组数据显示。 5.2 试样资料 5.2.1试样数量:设置要测试的试样数量; 5.2.22试样形状:设置试样的形状,有“方形”,“圆形”可选。 5.3测试方案 5.3.1测试方法
万能拉力试验机结构原理 万能拉力试验机结构原理 一. 万能拉力试验机概述 万能拉力试验机,广义的说,就是一种产品或材料在投入使用前,对其质量或性能按设计要求进行验证的仪器。从定义可以看出,凡是对于质量或性能进行验证的仪器都可以叫做试验机,但往往有时也叫做检测仪、测定仪、拉力机、检测设备、测试仪等诸如此类的名称。 二.万能拉力试验机可测试项目 (一)普通测试项目:(普通显示值及计算值) ●拉伸应力●拉伸强度 ●扯断强度●扯断伸长率 ●定伸应力●定应力伸长率 ●定应力力值●撕裂强度 ●任意点力值●任意点伸长率 ●抽出力●粘合力及取峰值计算值 ●压力试验●剪切剥离力试验 ●弯曲试验●拔出力穿刺力试验 (二)特殊测试项目: 1.弹性系数即弹性杨氏模量 定义:同相位的法向应力分量与法向应变之比。为测定材料刚性之系数,其值越高,材料越强韧。 2.比例限:荷重在一定范围内与伸长可以维持成正比之关系,其最大应力即为比极限。
3.弹性限:为材料所能承受而不呈永久变形之最大应力。 4.弹性变形:除去荷重后,材料的变形完全消失。 5.永久变形:除去荷重后,材料仍残留变形。 6.屈服点:材料拉伸时,变形增快而应力不变,此点即为屈服点。屈服点分为上下屈服点,一般以上屈服点作为屈服点。屈服(yield):荷重超过比例限与伸长不再成正比,荷重会突降,然后在一段时间内,上下起伏,伸长发生较大变化,这种现象叫作屈服。 7.屈服强度:拉伸时,永久伸长率达到某一规定值之荷重,除以平行部原断面积,所得之商。 8.弹簧K值:与变形同相位的作用力分量与形变之比。 9.有效弹性和滞后损失:在拉力机上,以一定的速度将试样拉伸到一定的伸长率或拉伸到规定的负荷时,测定试样收缩时恢复的功和伸张时消耗的功之比的百分数,即为有效弹性;测定试样伸长、收缩时所损失的能与伸长时所消耗的功之比的百分数,即为滞后损失。 三. 万能拉力试验机主要计数指标 A.荷重元:10-50KN区间选配 B.力量解析度:1/10000 C.力量准确度:≤0.5% D.力量放大倍数:7段自动切换 E.位移解析度:1/1000 F.位移准确度:≤0.5% G.金属引伸计解析度:1/1000 H.金属引伸计准确度:≤0.5% I.大变形引伸计准确度:±1mm
万能试验机测量材料的 拉伸力学性能实验 一、实验目的 1、了解试验设备――万能材料试验机的构造和工作原理,掌握其操作规程及使用注意事项。 2、测定低碳钢的屈服极限s σ、强度极限b σ、伸长率δ和断面收缩率ψ; 3、测定铸铁的强度极限b σ; 4、观察拉伸过程中的各种现象(弹性阶段、屈服阶段、强化阶段、局部变形阶段、断裂特征等),并绘制拉伸图(σ-ε曲线); 5、比较塑性材料和脆性材料力学性质特点。 二、实验设备 1、RGM -4100100KN 万能试验机 2、游标卡尺 3、直尺 三、试件 试件一般制成圆形或矩形截面,圆形截面形状如下图所示,试件中段用于测量拉伸变形,此段的长度o l 称为“标距”。两端较粗部分是头部,为装入试验机夹头内部分,试件头部形状视试验机夹头要求而定,可制成圆柱形(a )、阶梯形(b )、螺纹形(c )。
试件的尺寸和形状对杆件的强度和变形影响很大,也就影响按其均值表示的材料强度和塑性指标。为了能正确地比较材料的机械性质,国家对试件尺寸作了标准化规定。据此,对圆截面试样,标距为:d l 10=和d l 5=。对矩形截面试样,标距为:A l 3.11=和A l 65.5=四、实验原理 将划好刻度线的标准试件,安装在万能试验机的上下夹头内。开启试验机,由于机械作用便带动活动平台上升。因下夹头和蜗杆相连,一般固定不动。上夹头在活动平台里,当活动平台上升时,试件便受到拉力作用,产生拉伸变形。力和变形的大小以及P-?L 曲线可以通过试验机的配套电脑软件直接显示出来。 低碳钢是典型的塑性材料,试样依次经过弹性、屈服、强化和局部变形四个阶段。 对于低碳钢试件,在比例极限内,力与变形成线性关系,拉伸图上OA 是一段斜直线(实际上试件开始受力时,头部在夹头内有一点点滑动,故拉伸图最初一段是曲线)此阶段称为弹性阶段。拉伸图上BC 呈锯齿形,表示载荷基本不变,变形增加很快,材料失去抵抗变形能力,这一现象称为屈服,此阶段则称为屈服阶段。试件经过屈服阶段后,若要使其继续伸长,由于材料在塑性变形过程不断发生强化,因而试样中的抗力不断增长(拉伸图上CD 曲线)。此阶段称为强化阶段。试样伸长到一定程度后,荷载读数反而逐渐降低(拉伸图上DE 曲线),此时可以看到试样某一段内的横截面面积显著地收缩,这一现象称为“缩颈”现象。在试样继续伸长的过程中,由于“缩颈”部分的横截面面积急剧缩小,因此,荷载读数反而降低,一直到试样被拉断。此阶段称为局部变形阶段。 铸铁试件在变形极小时,就达到最大载荷而突然发生断裂,这时没有屈服和颈缩现象,是典型的脆性材料。 低碳钢拉伸图铸铁拉伸图
万能材料拉力试验机 万能材料拉力试验机系统配置由机械主机、计算机、电子控制箱、打印机等组成,系统主要功能和性能指标要求如下: 一、主要功能 1、可根据GB标准进行试验和数据处理。 2、本产品适用于金属、非金属、复合材料及制品的拉伸、压缩、弯曲、剪切等力学性能试验,并配相应的夹具(试样均为标准试样) 3、可测定材料的拉伸强度、压缩强度、弯曲强度、剪切强度、屈服强度、断裂伸长率、弹性模量、应力、应变等多种参数。 4、曲线方式: 拉伸:力—伸长、应力-应变、强度-时间;力-时间、伸长-时间、应变-时间。 压缩:力-变形、应力-应变、强度-时间、力-时间、变形-时间、应变-时间 抗弯:力-挠度、强度-时间、力-时间、挠度-时间。 5、曲线对比:同组试验的曲线可以多种颜色迭加对比。 6、局部放大试验:曲线上的任意段可进行区域放大分析。 7、数据分析:在曲线图上的试验数据可随意选取分析。 8、报告选择:可按用户需求选择不同的报告格式,可用EXCEL或Word直接查看报告或取部分打印 9、试样选定:一组试样结果可选定有效试验,并可连续测试 10、自动存储:试验条件、测试结果、测试曲线和数据可自动存储,随时调用。 11、断裂停车:试样拉断瞬间能自动停车。 12、自动保护:有自动过负荷、过流、过压、欠压、超温、上下限位保护。 13、横梁位置:本机除具有独特的标尺横梁位置指示外,还有横梁位置数字显示功能。 14、控制功能:具有恒速控制方式。 15、手动控制:除自动控制外,还有中文液晶显示手动控制箱,可手动操作横梁上下变速,使移动横梁位置控制更方便。 16、可选择不同的力值单位(N、kgf、gf) 17、打印:能对试验数据处理、存储、打印、绘制曲线,并打印完美报告单,也可集中或分开打印。 18、清零:可对负荷、变形、位移测量随时进行手动或自动清零。 二、主要技术参数及精度 1、试验机等级:0.5级 2、最大试验力:50KN 3、高精度传感器精度:±0.5% 4、负荷精度:±0.5% 5、速度精度:±0.5% 6、速度范围:0.05-500mm/min 7、位移精度:示值相对误差±0.5% 8、小变形精度:±0.5% 9、小变形测量范围:标线间:50mm 测量范围:10mm 10、大变形测量范围:1000mm左右 11、有效试验宽度:420mm左右 12、夹具间有效行程:560mm左右
卧式电动拉力試驗機 MODEL: JQ-999H-WP 操 作 說 明 書 東莞市劍喬儀器 臺灣金龍試驗設備廠
使用說明書 目錄 1.概述 2.主要技術參數 3.整機示意圖 4.使用方法提示3.維修與保養 6.附件清單 7.品質保證卡 8.產品保修卡
一、概述: 本拉力測試機,以高質量的馬達、軸承、絲杆為傳動機構,是根據市場需求而設計的一種高檔型大螢幕LCD數位顯示、微電腦系統控制、高性能的機械結構為主體。整機以低噪音、多功能、大動力、操作簡單、準確性高、功能齊全為核心。主要用於測試電線电缆、金屬、非金屬、橡膠、建材……等之拉伸、伸長、剝離、位移、撕裂……等多種試驗。
二、主要技術規格: 1.工作電源:AC220V/50Hz。 2.功率:5.5KW。 3.最大拉伸力度:30T(300KN最大值)。 4.最大行程:18000mm(不含夾具)。 5.顯示方式:大螢幕LCD,全中文多可視視窗顯示(可顯示峰值、即時力值)。 6.荷重分解度:1/20000。 7.測試速度:1~500mm/min可調。 8.拉伸方式:連續值、峰值同時顯示。 9.具有上、下限設置功能。 10.拉斷停止功能。 11.具有力值自校正功能。 12.單位切換:kg、N、Ib即時顯示。 13.符合各種試驗標準。 14.試驗件數:1PCS。 三、整機示意圖 本機主要由3部分組成:整機長約20M A:控制系統核心部分(a:伺服馬達+變速箱+滾珠絲杆+同步輪+同步帶底座等;b:控制主板+驅動器+編碼器+其他控制系統) B夾具組成部分(底座+橫樑+活動梁+夾具+限位+滾珠絲杆+導杆等) C:尾部(根據不同材料測試有不同距離的插銷孔,供活動梁使用;防護網+支援腳+後面檔板等
关于万能拉力试验机选购选型问题 有很多试验机采购人员在试验机的选型在技术上存在的误区,现对存在的问题进行整理,希望能给用户的选型带来帮助! 一、万能拉力试验机量程选择: 根据试验材料的最大载荷选择所需要的试验机最大载荷(即量程),推荐材料试验载荷在试验机量程的70%——90%左右为佳,这样既保证了试验的分辨率也可以延长试验机的使用寿命; 二、万能拉力试验机精度等级选择: 目前国内试验机的精度普遍使用1级和0.5级两种,对于一般的材料试验选择1级的试验机完全足够,没有必要多花钱提高精度,对于科学研究和材料分析就需要0.5级精度的试验机;其实对于0.5级和1级精度的试验机在技术上差别并不明显,校验的方法和手段基本是一样的,这是修正点的不一样上,随着传感器技术的发展,传感器元件的线性度已经达到一个很高的水准,只要测量电路没有缺陷,抗干扰性能好的话,所有的试验机都会达到0.5级的精度是没有问题的,对于电测已经远远超出了0.5级的限定,国家标准定义的相对误差有待商榷。 三、万能拉力试验机分辨率和动态性能(带宽)选择: 分辨率是试验机的一个重要参数,合适的分辨率将有利于测量的解析度,测量出较小的分度,有效分辨率和动态性能是一对矛盾,一味的提高有效分辨率是以牺牲动态性能(带宽)为代价的,带宽的降低直接导致的结果是材料屈服波动不明显甚至出现屈服就是一个平台的现象,所以在选型是也要对这对参数进行有效的考虑; 四、万能拉力机同步性能选择: 材料试验采集的数据是在同一时刻的材料的载荷和变形,如果二者不同步就会出现载荷朝前于变形或者变形朝前于载荷的显现,对于在进回程测量弹性材料时出现同一个载荷对应两个变形的问题,进回程曲线不重合的现象。 “沈阳宝特仪器有限公司”致力于材料检测的细节研究,解决了以上所发生的问题,自主研发的基于32位ARM微控制器的嵌入式闭环测控系统,采用24bitA/D转换器,31.5Hz低通滤波器(带宽),采集频率达100Hz以上,,1:200万调速比使伺服电机的调速性能达到更佳状态,采用实时多任务操作系统实现负荷、变形和位移的三种闭环控制,同步采样技术
WE-1000钢筋拉力试验机工作原理及结构 WE-1000钢筋拉力试验机工作原理及结构用于金属,非金属材料的拉伸、压缩、弯曲、剪切等力学性能试验。 WE-1000钢筋拉力试验机工作原理及结构 工作原理; 是由高压油泵向工作油缸供油,通过活塞运动,推动工作台和上横梁向上运动,进行试样的拉伸或压缩试验。拉伸试验在主机的上横梁与移动横梁之间进行,压缩试验是在主机的工作台与移动横梁之间进行。而试验空间的调整主要是通过驱动机构移动横梁升降达到。 结构; (一)主机 主机由高度可调的支撑框架(由机座丝杠及移动横梁组成)工要作框架(由工作油缸、活塞、工作台、光杠及上横梁组成)两部分组成。 1、工作油缸与活塞 工作油缸与活塞为主机的主要部分,油缸固定在机座上,活塞与工作台之间设置球头,回程是靠自重将活塞压回,压力油的密封是利用油缸与活塞之间的没膜进行密封,并以油缸的内表面导向,由于球头的调心作用,减少了由于侧向力引起的油缸与活塞之间的摩擦力。 2、移动横梁和驱动机构 移动横梁通过传动螺母支撑在丝杠上,丝杠可正、反两个方向旋转,丝杠是靠装在底部的驱动机构来实现其转动。移动机构由减速电机、链轮、链条组成、减速电机通过链轮、链条带动两根丝杠同步旋转。 3、活塞行程限位装置 (1)工作台 (2)限位拉板 (3)限位开关
(4)碰杆 (5)油缸、活塞 (6)底座 在工作台1与底座6之间安装了限位开关3当活塞上升时带动限位拉板2共同上升,若碰杆4与限位开头外出弹簧杆接触时,即将油泵电源断开,实现安全保护功能。 4、减速机构 1、丝杠 2、大链轮 3、调整介轮 4、主动链轮 5、活塞、油缸 6、链条 1)在机座上面装有减速机构,其中4为主动链轮,带动链条运动,1为对称的丝杠,2为装在丝杠上的大链轮,3为调整张力的调整介轮,5为活塞油缸,6为链条。 2)链条的安装与调整,在出厂以前已经调好,用户不必再调。 3﹚特别注意在开动移动横梁移动时,务必注意不能使用移动横梁进行加力移动横梁只起空载时上升、下降的作用。 (二)测力计 本试验机采用数字式测力指示器。测力部分由数字显示器、压力传感器、微电脑及打印机组成。具体使用方法见测力显示控制仪使用说明书。 (三)压液控制系统 液压控制系统由测力计的高压油泵、送油阀、回油阀、主机的工作油缸工作活塞等组成。试验时油液经油泵的出油管进入送油阀,送油阀的手轮关闭时,由于油压作用,送油阀的手轮打开时,油经送油阀节流后经送油管进入工作油缸,在压力的作用下,工作活塞向上移动带动主机工作台、光杠上横梁等对试样加荷,同时压力油经回油管进入回油阀,再进入压力传感器,经过微电脑的计算和处理,以数字形式显示或打印出结果。 1、高压油泵 高压油泵系采用轴向式柱塞泵,油泵流量为1L/min;-;3L/min与油箱电机一起组成泵站。 2、送油阀
精心整理 苏州亚诺天下仪器有限公司 Physicaltestingequipmentexpert 拉力试验机使用说明书1.概述: 剥 3.1.搬运:本仪器试验机运输时应避免碰撞,上方夹具处不可强力推拉,控制板处 不可抬拉。不能横卧放置。长途运输应有包装箱防护,并采取防雨防潮措施,试验机储存时应放在防雨防潮防晒的环境中。使用过的试验机应擦试後涂防锈油进行防锈处理後储存。 3.2.试验机安装场地应满足以下条件: 3.2.1室温在10~35℃范围内; 3.2.2室内相对湿度<80% 3.2.3周围无震动,无腐蚀性介质和无较强电磁场干扰;
3.2.4稳固的工作平台或坚固的水泥地面; 3.2.5电源电压220V±10%. 4.调试方法: 4.1.试验机放在平台或水泥地面上,放置稳妥。机器不晃动即可。 4.2.检查电压是否正确,无误後将插头插入插座内,按NO机器电源打开,按OFF机器电源关闭,STOP机器紧急停止按钮。 4.3安全保护性能试验 上﹑下极限位置停机试验: 10% .试验 5. 5.1 5.2. 5.3. 5.4. 5.5. 6.注意事项及维护保养 6.1注意事项: 本机控制箱,马达之电源依标示输入。 操作人员须熟知本机操作及维护方法,并注意使用。 感应器为拉、压两用型,测试时勿超过容许负荷,以免损坏。 本机控制及显示系统为精密电子零件,应尽量独立电源并防止外来干扰。 放置环境须保持清洁,并勿潮湿。 必要迁移时,请注意搬运,勿损及机件。
更换治具时须注意取放,以免掉落,碰伤机件。 请定期申请检验校正,以确保精度。 6.2保养维护事项: 机台部份,外表经常擦拭,保持清洁。 电镀或发黑部份请以机油擦拭,以防止生锈宜保光亮。 动力螺杆及螺杆部份位请加润滑油,以保传动之灵敏。(润滑油采黄油加入少许机油混合即可)。 面板(控制箱)请用干布擦拭,严防沾水,以免损坏IC电子零件。 7. ()。
软件操作说明书 本公司发展此套软件时,便以功能完整及使用简单两方向为出发点作研发,希望能以最少的操作程序完成所有的测试动作,因此我们运用大量数据库记录所有测试的条件,并包装成模块使得使用者在测试过程中不须输入大量的测试条件,此点将可达成三项优点 : 降低测试者所须具备的测试知识,一但使用者设定完成测试资料后,往后的测试只须叫用,不必重新输入。 增加测试的重现性,测试不会因为不同的测试者而有所不同。 测试时间缩短,增加工作效率。 多国语言随机切换,满足不同国别客户需求。 基于以上几点,以下几章将就资料模块使用方法作一介绍。 建议电脑硬盘空间划分比例:C盘占80%以上。 执行Disk1\setup.exe,安装程序便会自动引导使用者完成所有安装动作。以下就各画面
程序的默认安装路径为C:\Material2下面就对C:\Material2里的文件作一一说明: 文件夹CalData:为力值校正档案存放之文件夹。 文件夹Data:为测试结果数据档案存放之文件夹。 文件夹PicResult:为测试结果图形档案存放之文件夹。 文件夹DemoData:为演示所用测试数据档案存放之文件夹。 文件夹method:为所有编辑的测试方法档案存放之文件夹。 文件夹Report:为所有编辑的报表格式档案存放之文件夹。 文件test.ini:为测试系统参数设定档案(严禁非专业人员修改)。 其他C:\Material2下面的文件客户可无须了解。 程序删除: 重启电脑进入C盘直接删除C:\Material2 无须进控制面板卸载
如何进入测试程序 在桌面上将鼠标移至右图上连续点击两次(双击)进入程序。 如何操作测试程序 图1 测试程序主画面 注1.将鼠标移至荷重绿灯处会显示此机台现用荷重元的容量。 注2.本套控制系统将荷重容量分为Gain 1、2、5、10、20、50、100七档,程序默认从Gain 100开始测试者也可根据需要点选从七档中的任何一档Gain开始。 注3.将鼠标悬停于右图之上单击鼠标左键数字增大,单击鼠标右键数字减小 如何完成测试可依下列步骤进行: 1.进入程序后,将机台调整至欲夹持试片之理想间距,由用快速『机台上升』、『机台下降』或微调『机台上升』、『机台下降』、『机台回归』及『机台停止』按键操作。2.若要变换单位可直接点选各种『力量单位』『长度单位』切换, 3.建立测试资讯:单击『测试资讯』按键会出现如图 2 所示,可新增新的测试亦可接续测试,若要新增新的测试请输入测试编号等按『确定』键即可,若点选接续测试会出现从
万能试验机原理与操作 试验一:万能试验机原理与操作 试验目的:了解万能试验机原理,掌握万能试验机操作和引伸计安装. 试验学时:2 试验指导书:“WDW3050型电子万能试验机使用与操作” WDW3050电子万能试验机使用与操作 一.电子万能试验机 组成:电子万能试验机主要由主机和控制计算机、打印机组成。主机是试验机的重要部分. 原理:主机的动力源是一个电动机,通过减速装置和丝杠带动活动横梁向上或向下运动,使试件产生拉伸或压缩变形。安装在活动横梁上的力传感器测量试件变形过程中的力值,即载荷值;同时,丝杠的转动带动主机内部一个光电编码器,通过控制器换算成活动横梁的位移值.力值和位移值在主机控制面板的液晶显示屏上显示为“试验力”和“位移"。 活动横梁的移动速度可以通过控制面板的操作键控制:F3键增加速度;F4键减小速度。活动横梁的移动方向由控制面板上的方向键控制:▲ 键向上运动(试件拉伸);▼ 键向下运动(试件压缩);■ 键停止. 活动横梁的位移值可以近似表示试件的变形,但精确的变形测试要用变形传感器(又称引伸计)。将引伸计固定在试件上,可以测量引伸计标距范围内的变形量,精确到0.001mm ,控制面板的液晶显示屏上显示“变形”。
所有操作和参数显示也可以在控制计算机上进行. 试验机的立柱、上横梁和主机箱组成刚性框架结构,可以保证试验机足够的刚度。限位销用于活动横梁的移动限位,当活动横梁碰触限位销时将自动停机.限位销的作用是使活动横梁在一定的试验范围内移动而不会发生上下夹头之间发生碰撞事故,是实验过程中的保护措施。 二.电子万能试验机操作 1.开机与关机 顺时针转动主机上的电源开关锁钥匙,主机加电.同时,控制器自检,这时控制面板的液晶显示屏上显示“系统自检,请稍后..."。自检完成后显示屏显示如图,试验机进入正常工作状态。 关机时,将电源开关锁钥匙逆时针转动,主机自动断电。
