机械制图基本知识考试题

可编辑修改精选全文完整版机械制图试卷一、单选题(共15题，合计30分)1．420错误297为（）的图幅尺寸。

A．A4B．A3C．A2D．A12．正投影法是投射线与投影面（）的平行投影法。

A．平行B．垂直C．相交D．不平行3．用剖切平面局部地剖开机件所得到的剖视图称为。

A．全剖视图B．半剖视图C．局部剖视图D．斜剖视图4．表示将部件安装到机器上或将整个机器安装到基座上所需的尺寸是。

A．规格（性能）尺寸B．装配尺寸C．安装尺寸D．外形尺寸5．机件长30mm画成120mm时，其比例是（）。

A．2：1B．1：2C．3：1D．4：16．线性尺寸数字一般应注写在尺寸线的（）。

A．上方或右方B．上方或左方C．下方或上方D．中间7．倾斜于轴测投影面的正方形，其轴测投影是（）。

A．正方形B．菱形C．圆形的类似形D．平行四边形8．GB/T4458.3和GB/T14692中均推荐了常用的轴测图是（）。

A．正等轴测、正二轴测和斜二轴测B．正等轴测和斜二轴测C正等轴测D．斜二轴测9．啮合的圆柱齿轮，在啮合区内，将一个齿轮的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡的部分用绘制。

A．粗实线B．细实线C．细点画线D．细虚线10．在螺纹的五个结构要素中，牙型、公称直径和都作了规定，凡是这三个要素都符合标准的称为标准螺纹。

A．螺距B．旋向C．线数D．导程11．" "符号在尺寸标注中表示。

A．沉孔或锪平孔B．锥孔C．埋头孔D．盲孔12．"12"表示（）。

A．手工电弧焊B．点焊C．电渣焊D．埋弧焊13．槽钢的标记是（）。

A．I B．H C．Z D．U14．是可以移位配置的视图。

A．基本视图B．向视图C．局部视图D．斜视图15．平面平行于圆锥轴线相交产生的交线是（）。

A．椭圆B．圆C．双曲线D．抛物线二、填空题(共16题，合计32分)1．锥度是指正圆锥与圆锥的比值。

2．不论放大或缩小，标注尺寸时必须注出的尺寸。

机械制图试题及答案一、选择题（每题2分，共20分）1. 机械制图中，第一角投影法与第三角投影法的主要区别是什么？A. 投影方向不同B. 视图数量不同C. 视图位置不同D. 投影平面不同2. 在机械制图中，标注尺寸时，以下哪项是正确的？A. 尺寸线应与被标注的线平行B. 尺寸数字应写在尺寸线的上方或旁边C. 尺寸线应使用虚线D. 尺寸数字应写在尺寸线下方3. 机械制图中，公差标注的基本原则是什么？A. 公差应标注在尺寸线的上方B. 公差应标注在尺寸线的下方C. 公差应标注在尺寸线的左侧D. 公差应标注在尺寸线的右侧4. 以下哪项不是机械制图中常见的视图？A. 俯视图B. 左视图C. 右视图D. 立体图5. 机械制图中，剖面图的作用是什么？A. 表示物体的外部形状B. 表示物体的内部结构C. 表示物体的尺寸D. 表示物体的材料6. 机械制图中，螺纹的标注方法是什么？A. 标注螺纹直径和螺距B. 标注螺纹直径和螺纹类型C. 标注螺纹直径和螺纹深度D. 标注螺纹直径和螺纹长度7. 机械制图中，焊接符号的作用是什么？A. 表示焊接的类型B. 表示焊接的尺寸C. 表示焊接的位置D. 表示焊接的强度8. 在机械制图中，局部放大图的作用是什么？A. 表示物体的局部细节B. 表示物体的整体结构C. 表示物体的尺寸D. 表示物体的材料9. 机械制图中，表面粗糙度的标注方法是什么？A. 标注表面粗糙度的数值B. 标注表面粗糙度的符号C. 标注表面粗糙度的类型D. 标注表面粗糙度的等级10. 机械制图中，装配图的作用是什么？A. 表示单个零件的详细结构B. 表示多个零件的组合关系C. 表示零件的尺寸D. 表示零件的材料答案：1. A2. B3. A4. D5. B6. B7. A8. A9. D10. B二、简答题（每题10分，共30分）1. 简述机械制图中尺寸标注的基本原则。

2. 解释什么是轴测图，并说明其与正投影图的区别。

机械制图练习题库+参考答案一、单选题（共26题，每题1分，共26分）1.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转()圈。

A、2B、3C、4D、2.5正确答案：A2.机械图样中，表示可见轮廓线采用()。

A、波浪线B、粗实线C、细实线D、细点画线正确答案：B3.截平面与立体表面的交线称为（）A、截交线B、相贯线C、相交线D、以上都不是正确答案：A4.仰视图是（）。

A、由后向前投影B、由前向后投影C、由上向下投影D、由下向上投影正确答案：D5.产品用放大一倍的比例绘图，在标题栏比例项中应填（）。

A、1:2B、放大一倍C、1×2D、2:1正确答案：D6.制图国家标准规定，字体的号数，即是字体的()。

A、宽度和高度B、宽度C、长度D、高度正确答案：D7.具有间隙的配合称为（）。

A、过渡配合B、间隙配合C、不明确性质D、过盈配合正确答案：B8.三投影面体系中的三个投影面互相（）A、垂直B、倾斜C、交叉D、平行正确答案：A9.Φ50+0.025表示()A、实际尺寸是Φ50㎜B、基本尺寸是Φ50㎜C、最大尺寸是Φ50㎜D、最小尺寸是Φ50.025正确答案：B10.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、波浪线B、点画线C、虚线D、粗实线正确答案：A11.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。

A、球体B、圆柱体C、圆锥体D、长方体正确答案：B12.点的正面投影和侧面投影的连线（）。

A、垂直于oz轴B、平行于ox轴C、垂直于OY轴D、垂直于ox轴正确答案：A13.重合断面的轮廓用（）画出。

A、波浪线B、粗实线C、细实线D、点划线正确答案：C14.Α3图纸的大小为（）。

A、841×594B、420×297C、210×297D、841×595正确答案：B15.不可见轮廓线采用（）来绘制。

《机械制图》试题（附参考答案）一、单选题（共10题，每题1分，共10分）1、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。

A、x 坐标B、y 坐标C、z 坐标D、不能判断正确答案：C2、顺时针旋转时旋入的螺纹为（）。

A、可能是左旋也可能是右旋B、无法确定C、左旋D、右旋正确答案：D3、正投影的基本特性主要有真实性、积聚性、（）。

A、普遍性B、特殊性C、收缩性D、统一性正确答案：C4、铅笔用“B”表示（）。

A、软B、硬C、长D、高度尺寸正确答案：A5、不规则连续细实线为( )。

A、轮廓线B、折断线C、指引线D、隐藏线正确答案：B6、制图用纸之大小尺度，其中594×841是（）。

A、A1B、A0C、A2D、A3正确答案：A7、制造机件所用的图，通常称为( )。

A、机构图B、工作图C、设计图D、制配图正确答案：B8、在图样中不可用粗实线来表示的是（）。

A、图框线B、尺寸线C、螺纹牙顶线D、可见轮廓线正确答案：B9、机械图样中，表示可见轮廓线采用( )。

A、细实线B、粗实线C、细点画线D、波浪线正确答案：B10、齿轮属于（）。

A、标准件B、一般零件C、零部件D、常用件正确答案：D二、多选题（共10题，每题1分，共10分）1、用于传动的螺纹是（）A、三角形B、梯形C、矩形D、倒梯形E、锯齿形正确答案：BC2、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的平行线，具体又可分为（）。

A、水平线B、中心线C、正平线D、侧平线E、一般平行线正确答案：ACD3、相邻两线框或大线框中有小线框中有小线框则表示（）A、同向错位的两表面B、表面上的凸台C、都不对D、同一表面E、表面上的孔正确答案：ABE4、平行投影法按投射线与投影面是否垂直又分为A、偏投影法B、180度投影法C、90度投影法D、正投影法E、斜投影法正确答案：DE5、基本视图不包括（）A、后视图B、剖视图C、左视图D、断面图E、斜视图正确答案：BDE6、组合体相邻的表面可能形成（）三种关系A、共面B、相切C、相交D、都不对E、平行线正确答案：ABC7、一般零件按其结构特点可分为：（）。

机械制图试题库及答案一、选择题（每题2分，共20分）1. 机械制图中，表示物体内部结构的视图是：A. 主视图B. 左视图C. 剖视图D. 俯视图答案：C2. 机械制图中，表示物体长度的尺寸单位通常是：A. 毫米B. 厘米C. 米D. 千米答案：A3. 在机械制图中，如果一个圆的直径为50mm，那么它的半径是：A. 25mmB. 50mmC. 100mmD. 200mm答案：A4. 机械制图中，用于表示物体表面粗糙度的符号是：A. 表面粗糙度符号B. 尺寸线C. 基准线D. 剖面线答案：A5. 在机械制图中，如果一个零件的尺寸为“φ50±0.1mm”，那么它的尺寸公差是：A. 0.1mmB. 0.2mmC. 0.5mmD. 1mm答案：B6. 机械制图中，表示物体对称性的线是：A. 对称线B. 轴线C. 剖面线D. 尺寸线答案：A7. 在机械制图中，用于表示物体厚度的线是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：A8. 机械制图中，用于表示物体轴线的线是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：B9. 在机械制图中，用于表示物体对称性的符号是：A. 圆圈B. 正方形C. 星号D. 菱形答案：A10. 机械制图中，用于表示物体中心线的线是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：D二、填空题（每题2分，共20分）1. 在机械制图中，______是用来表示物体的投影。

答案：视图2. 机械制图中，______是用来表示物体的尺寸。

答案：尺寸线3. 在机械制图中，______是用来表示物体的表面粗糙度。

答案：表面粗糙度符号4. 机械制图中，______是用来表示物体的对称性。

答案：对称线5. 在机械制图中，______是用来表示物体的轴线。

答案：轴线6. 机械制图中，______是用来表示物体的厚度。

答案：粗实线7. 在机械制图中，______是用来表示物体的中心线。

机械制图基础考核试题题库与答案一、选择题1.下列传动中，单级传动比最大且准确的是（）传动。

[单选题]带传动蜗杆传动√齿轮传动轮系传动2.代号为7350 的滚动轴承，其内径为（）mm。

[单选题]350250√100503.曲柄滑块机构是四杆机构中（）的演化形式。

[单选题]曲柄摇杆机构√双摇杆机构双曲柄机构4.渐开线齿轮的齿廓渐开线发生于（）。

[单选题]基圆√节圆分度圆齿根圆5.带传动是依靠（）来传递运动和动力的。

[单选题]主轴的动力主动轮的转矩带与带轮间的摩擦力√电机6.平键的主要失效形式是（）。

[单选题]剪切破坏√挤压破坏弯曲破坏扭转破坏7.有一外啮合标准直齿圆柱齿轮，模数为2mm，齿数为32，分度圆直径是（）mm。

[单选题]6064√681288.球墨铸铁的石墨形态是（）。

[单选题]片状球状√团絮状蠕虫状9.（）是机器与机构的总称。

[单选题]机器机械√构件机构10.在静力学中，刚体是（）。

[单选题]自然界中普遍存在假想的√人工合成自然界中存在但不多11.低副是（）接触。

[单选题]点面√线以上都不是12.金属材料抵抗划痕或压痕的能力的指标是（）。

[单选题]强度塑性韧性硬度√13.下列螺纹标注中，表示细牙普通螺纹的是（）。

[单选题] Tr24X9 （P3）M12-6HTr42X8LHM24X1.5√14.灰铸铁的石墨形态是（）。

[单选题]片状√球状团絮状蠕虫状15.碳素工具钢的牌号为（）。

[单选题]HT15-3215MnH62T10√16.可锻铸铁的石墨形态是（）。

[单选题]片状球状团絮状√蠕虫状17.蜗杆传动效率（）。

[单选题]低√一般较高高18.普通螺纹即（）螺纹。

[单选题]三角形√梯形矩形锯齿形19.以下哪种设备是利用了曲柄摇杆机构的原理（）。

[单选题] 港口起重机天平机构飞机起落架缝纫机踏板机构√20.普通螺纹的大径也是（）。

[单选题]公称直径√小径中径顶径21.属于普通细牙螺纹的是（）。

考试试题一、填空题：（每空0.5 分、累计分）1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 、A4 ；2、机械制图当中惯用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，轴线、中心线采用细点画线；3、图样中的尺寸以㎜为单位。

4、在标注直径时，在数字前面应当加φ，在标注半径时应在数字前加 R 。

5、在标注角度尺寸时，数字应水平书写。

6、工程上常采用的投影法是中心投影法和平行投影法，其中平行投影法按投射线与投影面与否垂直又分为正投影法和斜投影法。

7、零件有长、宽、高三个方向的尺寸，主视图上只能反映零件的长和高，俯视图上只能反映零件的长和宽，左视图上只能反映零件的宽和高。

8、按剖切范畴分，剖视图可分为全剖、半剖和局部剖三类。

9、六个基本视图的名称为：主视图，俯视图，左视图，右视图，仰望图，后视图。

10、内外螺纹只有当；；；；等五要素完全相似时，才干旋合在一起。

11、绘制圆柱齿轮的圆视图中，齿顶圆用线表达，分度圆用线表达，齿根圆用线表达，或省略不画。

12、外螺纹在非圆视图中，大径用表达、小径用表达。

13、零件图四大内容是：、、、。

14、零件图的尺寸标注规定是：、、、。

15、尺寸公差是指。

16、国标中规定，原则公差为 20 个等级，相似尺寸公差值越小，精度；公差值越大，精度，同一等级的公差，尺寸越小，公差值；尺寸越大，公差值。

17、零件的表面越光滑，粗糙度值越。

18、基本尺寸相似的孔和轴产生配合关系，根据间隙的大小，可分为配合，配合，配合三种；φ48H7/f7，这是基制配合；19、装配图是体现机器或部件的、、零件之间的和。

20、装配图的五大尺寸是、、、、。

二、选择题：1、下列符号中表达强制国标的是（C ）。

A ．GB/TB ．GB/Z C. GB2、不可见轮廓线采用（B ）来绘制。

A ．粗实线B ．虚线 C.细实线3、下列比例当中表达放大比例的是（B ）A ．1：1B ．2：1 C.1：24、在标注球的直径时应在尺寸数字前加（C ）A ．RB ．Φ C.SΦ5、标题栏普通位于图纸的（A ）A ．右下角B ．左下角C.右上角6、主视图与俯视图（A ）A、长对正B、高平齐C、宽相等7、主视图与左视图（B ）A、长对正B、高平齐C、宽相等8、为了将物体的外部形状体现清晰，普通采用（A ）个视图来体现。

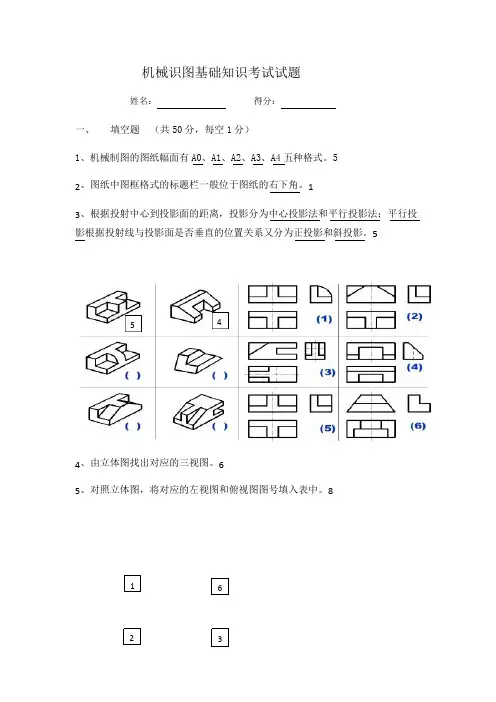

机械识图基础知识考试试题姓名：得分：一、填空题（共50分，每空1分）1、机械制图的图纸幅面有A0、A1、A2、A3、A4五种格式。

52、图纸中图框格式的标题栏一般位于图纸的右下角。

13、根据投射中心到投影面的距离，投影分为中心投影法和平行投影法；平行投影根据投射线与投影面是否垂直的位置关系又分为正投影和斜投影。

55 44、由立体图找出对应的三视图。

65、对照立体图，将对应的左视图和俯视图图号填入表中。

87 6 1294 51186、视图为机件向投影面投影所得的图形，主要用来表达机件的外部结构形状，视图分为：基本视图、向视图、局部视图和斜视图四种。

47、常见的螺纹牙型有三角形、梯形、锯齿形和方形等多种。

48、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为局部放大图。

19、断面图可分为移出断面和重合断面两种。

210、用剖切面局部地剖开机件所得的剖视图称为局部剖视图。

111、气化 CO2 压缩机分为垂直剖分式和水平剖分式，其型号分别为 2MCL527和 2BCL305，其中前者为 7 级压缩，后者为 5 级压缩。

612、压缩机的密封中，叶轮口环处的密封为（口圈密封（口环密封）），两级之间的密封为（级间密封），平衡盘的密封为（平衡盘密封），轴端两侧的密封为（轴端密封），密封的作用是防止气体在（级间倒流）及（向外泄漏）。

613、组合体尺寸的基本要求是正确、完整、清晰、合理。

2二、不定项选择题（共10分每题1分）1、图样中的尺寸大小均以（D）为单位，在尺寸数字后面不必写出单位名称。

A、kmB、dmC、cmD、mm2、尺寸线、尺寸界线用(B)绘制。

A、粗实线B、细实线C、点划线D、虚线3、国家标准规定了各种尺寸的标注方法，直径尺寸的标注必须在尺寸数字前加注直径符号（C）。

A、DB、dC、ФD、L4、投影面体系中，正立在观察者正前方的投影面称为（C）。

A、水平投影面B、侧立投影面C、正立投影面5、由右图中的已知尺寸和其锥度可知X应为（C）。

机械制图考试题及答案一、选择题1. 以下哪种投影方式属于三视图投影？A) 正投影B) 斜投影C) 正交投影D) 轴测投影答案：C2. 力学模型通常使用什么颜色来标注？A) 红色B) 蓝色C) 绿色D) 黄色答案：C3. 机械制图中的“R”代表什么意思？A) 直径B) 半径C) 线型D) 角度答案：B4. 如何表示一条直线在画图纸上的实际长度？A) 画一条与该直线平行的线段B) 使用标尺测量C) 使用尺规测量D) 使用比例尺测量答案：D5. 机械制图中的“H7”代表什么尺寸公差等级？A) 质量等级B) 尺寸等级C) 精度等级D) 公差等级答案：D二、判断题1. 在机械制图中，椭圆可以用两个圆弧组成，并且与直线相切。

答案：错误2. 直角坐标系中，X轴垂直于Y轴。

答案：正确3. 封闭曲线一定具有自交的特点。

答案：错误4. 在机械制图中，螺纹可以用不等距曲线来表示。

答案：错误5. 机械制图中的标准符号统一由国际标准组织制定。

答案：正确三、计算题1. 将一个半径为10mm的圆柱体展开成平面，请计算展开图的长度。

答案：展开图的长度为20πmm。

2. 若一根从(x1, y1, z1)点延伸至(x2, y2, z2)点的直线段被投影到X-Y 平面，则该直线段在X-Y平面上的投影长度是多少？答案：投影长度为√((x2-x1)^2 + (y2-y1)^2)。

3. 一张标准A4纸的尺寸为210mm×297mm，若要绘制一个真实尺寸为100mm×100mm的零件图，需要将零件图缩小到多少倍？答案：缩小倍数为1:2.1。

四、简答题1. 请简述机械制图中的常用线型有哪些，并分别解释其表示的含义。

答：机械制图中的常用线型包括实线、虚线、粗实线、粗虚线和点线。

实线用于表示实物边界和轮廓线；虚线用于表示隐藏边界和不可见部分；粗实线用于表示重要的轮廓线；粗虚线用于表示断裂的轮廓线；点线用于表示辅助线或切割轮廓线。

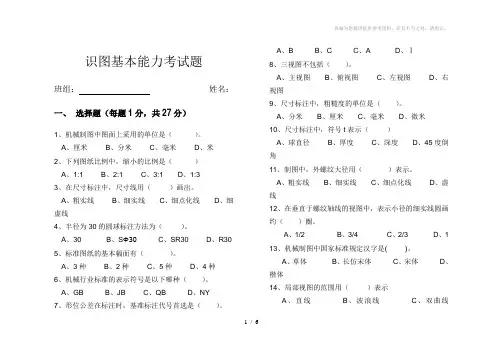

识图基本能力考试题班组：姓名：一、选择题（每题1分，共27分）1、机械制图中图面上采用的单位是（）。

A、厘米B、分米C、毫米D、米2、下列图纸比例中，缩小的比例是（）A、1:1B、2:1C、3:1D、1:33、在尺寸标注中，尺寸线用（）画出。

A、粗实线B、细实线C、细点化线D、细虚线4、半径为30的圆球标注方法为（）。

A、30B、SΦ30C、SR30D、R305、标准图纸的基本幅面有（）。

A、3种B、2种C、5种D、4种6、机械行业标准的表示符号是以下哪种（）。

A、GBB、JBC、QBD、NY7、形位公差在标注时，基准标注代号首选是（）。

A、BB、CC、AD、Ⅰ8、三视图不包括（）。

A、主视图B、俯视图C、左视图D、右视图9、尺寸标注中，粗糙度的单位是（）。

A、分米B、厘米C、毫米D、微米10、尺寸标注中，符号t表示（）A、球直径B、厚度C、深度D、45度倒角11、制图中，外螺纹大径用（）表示。

A、粗实线B、细实线C、细点化线D、虚线12、在垂直于螺纹轴线的视图中，表示小径的细实线圆画约（）圈。

A、1/2B、3/4C、2/3D、113、机械制图中国家标准规定汉字是( )。

A、草体B、长仿宋体C、宋体D、楷体14、局部视图的范围用（）表示A、直线B、波浪线C、双曲线1 / 6D、椭圆15、两等直径圆柱轴线正交相贯，其相贯线是（）A、空间曲线B、椭圆C、直线D、抛物线16、在螺纹标注中，M表示（）A、普通螺纹B、梯形螺纹C、锯齿形螺纹D、非标准螺纹17、半剖视图由一半外形，一半内形拼凑而成，中间以（）分界A、虚线B、点化线C、直线D、曲线18、A3图纸的幅面尺寸是（）A、420x594B、297x420C、210x297D、594x84119、形位公差中的公差值是以（）为单位的。

A、厘米B、分米C、毫米D、微米20、形位公差中，如果公差带为圆形或圆柱形，公差值前加注（）A、ΦB、SΦC、OD、R21、图纸比例4:1是（）A、放大比例B、缩小比例C、原值比例D、实际比例22、俯视图在主视图的（）。

《机械制图》考试试题姓名分数一、填空题（１０分）1. 比例分为（）比例、（）比例、（）比例等三种。

其中为看图方便，尽可能采用（）比例。

2. 标注尺寸由（）、（）和（）三个要素组成。

3. 在标注尺寸时，应做到（）、（）、（）和合理。

4、机件的图形是用各种不同图线画成的，其中可见轮廓线用（）线画，不可见轮廓线用（）线画，尺寸线和尺寸界线用（）线画，而中心线和对称中心线则用（）线画。

5、三视图之间的投影对应关系可以归纳为（）、（）长对正。

（）、（）高平齐。

（）、（）宽相等。

二、选择题（１０分）1.一张完整装配图的内容包括：（ 1）一组图形；（2）（）；（3）必要的技术要求；（ 4）零件序号和明细栏；（5）标题栏。

A、正确的尺寸 B 、完整的尺寸 C 、合理的尺寸 D 、必要的尺寸2.看装配图的第一步是先看（）A、尺寸标注 B 、表达方法 C 、标题栏 D 、技术要求3.零件图的技术要求的标注必须符合（）的规定注法。

A 工厂B 行业C 部颁 D国家标准4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数（），零偏差必须标出。

A 不相同 B相同 C 相同不相同均可 D 依个人习惯5.局部剖视图用（）为剖与未剖部分的分界线。

A 粗实线 B细实线 C 细点划线 D 波浪线6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是（）A、选择其他视图，确定表达方案B画出各个视图C 选择图幅，确定作图比例D安排布图，画基准线7.在机件的三视图中，机件上对应部分的主左视图应（）A 长对正B 高平齐 C宽相等 D 高相等8.三视图的投影规律是（）A 长相等高相等宽相等B长对正高对正宽对正C 长对正高平齐宽相等D长相等高平齐宽对正9.国标规定，外螺纹的大径应画（）A 点划线B 粗实线C 细实线D 虚线10.国标规定螺纹的牙顶用（）画出A 虚线B 细实线 C点划线 D 粗实线三、判断题（10 分）（） 1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

《机械制图》考试试题姓名分数一、填空题(10分)1. 比例分为( )比例、 ( )比例、 ( )比例等三种。

其中为看图方便，尽可能采用( )比例。

2. 标注尺寸由( ) 、( )和( )三个要素组成。

3. 在标注尺寸时，应做到( ) 、( ) 、( )和合理。

4、机件的图形是用各种不同图线画成的，其中可见轮廓线用( )线画，不可见轮廓线用( )线画，尺寸线和尺寸界线用( )线画，而中心线和对称中心线则用( )线画。

5 、三视图之间的投影对应关系可以归纳为( ) 、( )长对正。

( ) 、( )高平齐。

( ) 、( )宽相等。

二、选择题(10分)1. 一张完整装配图的内容包括： (1)一组图形； (2) ( )； (3)必要的技术要求； (4)零件序号和明细栏； (5)标题栏。

A、正确的尺寸B、完整的尺寸C、合理的尺寸D、必要的尺寸2. 看装配图的第一步是先看( )A、尺寸标注B、表达方法C、标题栏D、技术要求3. 零件图的技术要求的标注必须符合( )的规定注法。

A 工厂B 行业C 部颁D 国家标准4. 零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数( ) ，零偏差必须标出。

A 不相同B 相同C 相同不相同均可D 依个人习惯5.局部剖视图用( )为剖与未剖部分的分界线。

A 粗实线B 细实线C 细点划线D 波浪线6. 绘制零件图对零件进行形体分析，确定主视图方向后，下一步是( )A、选择其他视图，确定表达方案 B 画出各个视图C 选择图幅，确定作图比例D 安排布图，画基准线7. 在机件的三视图中，机件上对应部分的主左视图应( )A 长对正B 高平齐C 宽相等D 高相等8. 三视图的投影规律是( )A 长相等高相等宽相等B 长对正高对正宽对正C 长对正高平齐宽相等D 长相等高平齐宽对正9. 国标规定，外螺纹的大径应画( )A 点划线B 粗实线C 细实线D 虚线10. 国标规定螺纹的牙顶用( )画出A 虚线B 细实线C 点划线D 粗实线三、判断题(10 分) ( ) 1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

制图员理论知识一、单项选择(60题。

选择一个正确的答案将相应的字母填入题内的括号中。

每题1分，满分60分。

)1. 图纸中斜体字字头向右倾斜，与()成75°角。

A、竖直方向B、水平基准线C、图纸左端D、图框右侧2. 目前，在机械图样中仍采用GB4457.4-84中规定的()种线型。

A、4B、6C、8D、103. 点画线与虚线相交时，应使()相交。

A、线段与线段B、间隙与间隙C、线段与间隙D、间隙与线段4. 图样上标注的尺寸，一般应由尺寸界线、()、尺寸数字组成。

A、尺寸线B、尺寸箭头C、尺寸箭头及其终端D、尺寸线及其终端5. 尺寸线终端形式有()两种形式。

A、箭头和圆点B、箭头和斜线C、圆圈和圆点D、粗线和细线6. 图样中尺寸数字不可被任何图线所通过，当不可避免时，必须把()断开。

A、尺寸线B、尺寸界线C、图线D、数字7. 画图时，铅笔在前后方向应与纸面垂直，而且向画线()方向倾斜约30o。

A、前进B、后退C、相反D、前后8. 圆规使用铅芯的硬度规格要比画直线的铅芯()。

A、软一级B、软二级C、硬一级D、硬二级9. 平行投影法的投射中心位于()处。

A、有限远B、无限远C、投影面D、投影物体10. 典型的微型计算机绘图系统可分成()几部分组成。

A、主机、显示器、打印机、绘图机B、主机、图形输入设备、图形输出设备、外存贮器C、主机、电源、显示器、鼠标、键盘D、主机、电源、图形输入设备、鼠标、键盘11. 平行于一个投影面同时倾斜于另外()投影面的直线称为投影面平行线。

A、四个B、三个C、一个D、两个12. 正垂线平行于()投影面。

A、V、HB、H、WC、V、WD、V13. 一般位置直线()于三个投影面。

A、垂直B、倾斜C、平行D、包含14. 投影面平行面垂直于()投影面。

A、一个B、二个C、三个D、四个15. 垂直于一个投影面同时倾斜于另外两个投影面的平面称为投影面()。

A、倾斜面B、垂直面C、平行面D、一般面16. 投影面的()同时倾斜于三个投影面。

《机械制图》练习题库＋答案一、单选题（共30题，每题1分，共30分）l、一般位置平面对于三个投影面的投影特性为（）。

A、没变化B、积聚性C、真实性D、收缩性正确答案：D2、比例1: 1是()。

A、原值比例B、以上都不对C、放大比例D、缩小比例正确答案：A3、与三投影面都倾斜的直线称为（）。

A、一般位置直线B、特殊位置直线C、普通位置直线D、以上都不对正确答案：A4D□ □ D"H "D口口） 。

A、硬B、软C、长正确答案：A5、当单一剖切平面通过机件的对称面或基本对称的平面，剖视图按投影关系配置，中间又没有其他图形隔开时，可省略()。

A、标注B、剖面线C、可见轮廓线D、以上说法都不正确正确答案：A6、重合断面图的轮廓线采用（）绘制。

A、粗实线B、虚线C、细实线D、点画线正确答案：C7、如果两直线的各组同面投影都相交，且交点符合点的投影规律，则可判定这两直线在空间也一定（）。

A、相交B、垂直C、平行D、交叉正确答案：A8、如果空间两直线的三面投影都平行，则两直线一定（）。

A、相交B、异面C、交叉D、平行正确答案：D9、不规则连续细实线为（）。

A、指引线B、轮廓线C、折断线D、隐藏线正确答案：C10、可自由配置的视图称为（）。

A、剖视图B、斜视图C、局部视图D、向视图正确答案：D11、向视图的箭头应尽量配置到()。

A、主视图B、右视图C、后视图D、左视图正确答案：A12、与一个投影面垂直的直线，一定与其它两个投影面平行，这样的直线称为投影面的（）。

A、垂线B、垂直线C、中线D、平行线正确答案：B13、当孔的公差带完全在轴的公差带之上时，属于（）配合。

A、过渡配合B、间隙配合C、过盈配合D、不明确性质正确答案：B14、实际尺寸或极限尺寸减其基本尺寸所得的代数差称为（）。

A、极限尺寸B、尺寸偏差C、实际尺寸D、基本尺寸正确答案：B15、用于薄壁零件联接的螺纹，宜采用（）．A、梯形螺纹B、三角形细牙螺纹C、三角形粗牙螺纹D、矩形正确答案：B16、立体被平面切割（截切），所形成的形体称为（）。

机械制图练习题含答案一、单选题（共26题，每题1分，共26分）1.标注尺寸的基本要求是（）。

A、合理、完整、美观B、美观、合理、清晰C、正确、美观、清晰D、正确、完整、清晰正确答案：D2.制造机件所用的图，通常称为()。

A、制配图B、机构图C、设计图D、工作图正确答案：D3.为了将物体的外部形状表达清楚，一般采用（）个视图来表达。

A、三B、四C、五D、六正确答案：A4.重合断面的轮廓用（）画出。

A、粗实线B、点划线C、细实线D、波浪线正确答案：C5.基本偏差是指（）。

A、靠近零线的偏差B、上偏差C、远离零线的偏差D、下偏差正确答案：A6.机械图样中，表示可见轮廓线采用()。

A、粗实线B、细点画线C、细实线D、波浪线正确答案：A7.Φ50+0.025表示()A、最小尺寸是Φ50.025B、最大尺寸是Φ50㎜C、基本尺寸是Φ50㎜D、实际尺寸是Φ50㎜正确答案：C8.机械图样中，表示不可见轮廓线采用（）。

A、细虚线B、细点画线C、粗实线D、细实线正确答案：A9.Α0图纸的大小为Β×L：（）A、841×594B、210×297C、420×297D、841×1189正确答案：D10.铅笔用“H”表示（）。

A、长B、软C、硬正确答案：C11.空间两直线相交，交点为K，则点kk,的连线必须的连线符合（）。

A、倾斜于三个投影轴B、垂直于ox轴C、垂直于oy轴D、垂直于oz轴正确答案：B12.如果物体的外形简单，内形复杂并且不对称，常用（）视图。

A、半剖B、局部剖C、阶梯剖D、全剖正确答案：D13.用于确定平面图形中某一形状大小的尺寸称为（）。

A、长度尺寸B、定形尺寸C、高度尺寸D、定位尺寸正确答案：B14.正投影的基本特性主要有真实性、积聚性、（）。

A、普遍性B、统一性C、收缩性D、特殊性正确答案：C15.表示组合体各组成部分相对位置的尺寸（）。

A、参考尺寸B、定形尺寸C、总体尺寸D、定位尺寸正确答案：D16.截平面与立体表面的交线称为（）A、截平面B、截断面C、截交线D、截切体正确答案：C17.在空间既不平行也不相交的两直线，叫（）直线。

机械制图基础知识单选题100道及答案1.在机械制图中，用什么线表示可见轮廓线？A.细实线B.粗实线C.虚线D.点画线2.机械制图中，尺寸线用什么线绘制？A.细实线B.粗实线C.虚线D.波浪线3.在机械制图中，轴线、对称中心线用什么线表示？A.细实线B.粗实线C.虚线D.点画线4.机械制图中，不可见轮廓线用什么线表示？A.细实线B.粗实线C.虚线D.点画线5.机械制图中，断裂处的边界线用什么线表示？A.细实线B.粗实线C.虚线D.波浪线6.在机械制图中，当图形中的主要轮廓线与水平方向成45°时，该图形的剖面线应画成与水平成多少度的平行线？A.30°或60°B.45°C.75°或15°D.90°7.机械制图中，比例是指什么与什么之比？A.图形尺寸与实际尺寸B.实物尺寸与图形尺寸C.长度尺寸与宽度尺寸D.高度尺寸与长度尺寸8.在机械制图中，标注尺寸的三要素是什么？A.尺寸界线、尺寸线、尺寸数字B.尺寸界线、尺寸箭头、尺寸数字C.尺寸线、尺寸箭头、尺寸数字D.尺寸界线、尺寸线、尺寸箭头9.机械制图中，一个完整的尺寸标注应包括哪些内容？A.尺寸数字、尺寸线、尺寸界线B.尺寸数字、尺寸箭头、尺寸界线C.尺寸数字、尺寸线、尺寸箭头D.尺寸数字、尺寸线、尺寸界线、尺寸箭头10.在机械制图中，半径尺寸数字前应加注什么符号？A.RB.ΦC.SRD.SΦ11.机械制图中，直径尺寸数字前应加注什么符号？A.RB.ΦC.SRD.SΦ12.在机械制图中，球的直径尺寸数字前应加注什么符号？A.SΦB.SRC.ΦD.R13.机械制图中，标注角度尺寸时，角度数字应如何书写？A.水平书写B.垂直书写C.倾斜书写D.与尺寸线平行书写14.在机械制图中，斜度是指什么？A.一直线对另一直线的倾斜程度B.一平面相对另一平面的倾斜程度C.一直线或一平面相对于水平面的倾斜程度D.一圆柱面相对于另一圆柱面的倾斜程度15.机械制图中，锥度是指什么？A.圆锥底面直径与圆锥高度之比B.圆锥高度与圆锥底面直径之比C.圆锥底面直径与圆锥母线长度之比D.圆锥母线长度与圆锥底面直径之比16.在机械制图中，正投影的基本特性有哪些？A.真实性、积聚性、类似性B.平行性、垂直性、等比性C.对称性、全等性、相似性D.平行性、垂直性、对称性17.机械制图中，当直线平行于投影面时，其投影具有什么特性？A.真实性B.积聚性C.类似性D.缩小性18.在机械制图中，当直线垂直于投影面时，其投影具有什么特性？A.真实性B.积聚性C.类似性D.放大性19.机械制图中，当平面平行于投影面时，其投影具有什么特性？A.真实性B.积聚性C.类似性D.缩小性20.在机械制图中，当平面垂直于投影面时，其投影具有什么特性？A.真实性B.积聚性C.类似性D.放大性21.机械制图中，三视图的投影规律是什么？A.长对正、高平齐、宽相等B.长相等、高平齐、宽对正C.长对正、高相等、宽平齐D.长相等、高对正、宽平齐22.在机械制图中，主视图反映物体的什么关系？A.上下、左右B.上下、前后C.左右、前后D.都可以23.机械制图中，俯视图反映物体的什么关系？A.上下、左右B.上下、前后C.左右、前后D.都可以24.在机械制图中，左视图反映物体的什么关系？A.上下、左右B.上下、前后C.左右、前后D.都可以25.机械制图中，根据已知视图补画第三视图时，应先分析什么？A.已知视图的形状B.物体的结构特征C.视图之间的投影关系D.物体的尺寸26.在机械制图中，剖视图的种类有哪些？A.全剖视图、半剖视图、局部剖视图B.阶梯剖视图、旋转剖视图、复合剖视图C.全剖视图、半剖视图、局部剖视图、阶梯剖视图、旋转剖视图、复合剖视图D.以上都不是27.机械制图中，全剖视图主要用于表达什么结构的物体？A.外形简单、内部结构复杂B.外形复杂、内部结构简单C.外形和内部结构都复杂D.外形和内部结构都简单28.在机械制图中，半剖视图主要用于表达什么结构的物体？A.对称结构B.不对称结构C.复杂结构D.简单结构29.机械制图中，局部剖视图主要用于表达什么情况？A.物体局部内部结构B.物体整体外形C.物体对称结构D.物体复杂结构30.在机械制图中，剖切面的种类有哪些？A.单一剖切面、几个平行的剖切面、几个相交的剖切面B.斜剖切面、旋转剖切面、复合剖切面C.单一剖切面、几个平行的剖切面、几个相交的剖切面、斜剖切面、旋转剖切面、复合剖切面D.以上都不是31.机械制图中，断面图的种类有哪些？A.移出断面图、重合断面图B.中断断面图、重合断面图C.移出断面图、中断断面图、重合断面图D.以上都不是32.在机械制图中，移出断面图的轮廓线用什么线绘制？A.细实线B.粗实线C.虚线D.点画线33.机械制图中，重合断面图的轮廓线用什么线绘制？A.细实线B.粗实线C.虚线D.点画线34.在机械制图中，螺纹的基本要素有哪些？A.牙型、直径、螺距、线数、旋向B.牙型、长度、螺距、线数、旋向C.牙型、直径、长度、线数、旋向D.牙型、直径、螺距、长度、旋向35.机械制图中，普通螺纹的牙型是什么形状？A.三角形B.梯形C.矩形D.锯齿形36.在机械制图中，管螺纹的牙型是什么形状？A.三角形B.梯形C.矩形D.锯齿形37.机械制图中，螺纹的直径有哪些？A.大径、中径、小径B.外径、内径、中径C.大径、小径、螺距D.外径、内径、螺距38.在机械制图中，螺纹的旋向有哪些？A.左旋、右旋B.上旋、下旋C.正旋、反旋D.顺时针旋、逆时针旋39.机械制图中，螺纹的标注包括哪些内容？A.螺纹代号、公称直径、螺距、旋向、公差带代号、旋合长度代号B.螺纹代号、直径、螺距、线数、旋向、公差带代号C.螺纹代号、公称直径、螺距、线数、旋向、公差带代号、旋合长度代号D.螺纹代号、直径、螺距、线数、旋向、公差带代号、旋合长度代号40.在机械制图中，键连接的种类有哪些？A.平键连接、半圆键连接、楔键连接B.花键连接、圆柱键连接、圆锥键连接C.平键连接、半圆键连接、楔键连接、花键连接D.以上都不是41.机械制图中，平键的剖面尺寸是根据什么来确定的？A.轴的直径B.轮毂的宽度C.轴的长度D.轮毂的直径42.在机械制图中，滚动轴承的代号由什么组成？A.前置代号、基本代号、后置代号B.类型代号、尺寸系列代号、内径代号C.前置代号、类型代号、尺寸系列代号、内径代号、后置代号D.以上都不是43.机械制图中，齿轮的基本参数有哪些？A.模数、齿数、压力角B.直径、齿数、压力角C.模数、直径、压力角D.模数、齿数、直径44.在机械制图中，标准直齿圆柱齿轮的齿顶高系数和顶隙系数分别是多少？A.1、0.25B.0.8、0.2C.1.25、0.3D.0.75、0.2545.机械制图中，装配图的作用是什么？A.表达机器或部件的工作原理、装配关系、结构形状和技术要求B.表达零件的形状、尺寸和技术要求C.表达机器或部件的加工工艺D.表达零件的加工工艺46.在机械制图中，装配图中的尺寸包括哪些？A.性能尺寸、装配尺寸、安装尺寸、外形尺寸、其他重要尺寸B.长度尺寸、宽度尺寸、高度尺寸C.直径尺寸、半径尺寸、角度尺寸D.以上都不是47.机械制图中，装配图中的技术要求主要包括哪些内容？A.装配要求、检验要求、使用要求B.尺寸公差、形位公差、表面粗糙度C.材料要求、热处理要求、表面处理要求D.以上都不是48.在机械制图中，零件图的作用是什么？A.表达零件的形状、尺寸和技术要求B.表达机器或部件的工作原理、装配关系、结构形状和技术要求C.表达零件的加工工艺D.表达机器或部件的加工工艺49.机械制图中，零件图中的尺寸标注应满足哪些要求？A.正确、完整、清晰、合理B.准确、完整、清晰、美观C.正确、完整、美观、合理D.准确、完整、美观、合理50.在机械制图中，表面粗糙度的符号有哪些？A.基本符号、去除材料符号、不去除材料符号B.光滑符号、粗糙符号、一般符号C.平面符号、曲面符号、圆柱面符号D.以上都不是51.机械制图中，表面粗糙度的数值越小，表示表面越怎样？A.光滑B.粗糙C.平整D.不均匀52.在机械制图中，形位公差包括哪些项目？A.形状公差、位置公差B.直线度、平面度、圆度、圆柱度、平行度、垂直度、倾斜度、位置度、同轴度、对称度、圆跳动、全跳动C.尺寸公差、形状公差、位置公差D.以上都不是53.机械制图中，形状公差有哪些项目？A.直线度、平面度、圆度、圆柱度B.平行度、垂直度、倾斜度C.位置度、同轴度、对称度D.圆跳动、全跳动54.在机械制图中，位置公差有哪些项目？A.平行度、垂直度、倾斜度、位置度、同轴度、对称度、圆跳动、全跳动B.直线度、平面度、圆度、圆柱度C.尺寸公差、形状公差、位置公差D.以上都不是55.机械制图中，形位公差的标注包括哪些内容？A.公差项目符号、公差值、基准B.公差项目名称、公差值、基准C.公差项目符号、公差值、基准符号D.公差项目名称、公差值、基准符号56.在机械制图中，读装配图的方法和步骤是什么？A.概括了解、分析视图、分析装配关系、分析零件结构、归纳总结B.分析视图、分析装配关系、分析零件结构、归纳总结C.概括了解、分析零件结构、分析装配关系、分析视图、归纳总结D.以上都不是57.机械制图中，装配图中的明细栏应包括哪些内容？A.序号、代号、名称、数量、材料、备注B.序号、图号、名称、数量、材料、备注C.序号、规格、名称、数量、材料、备注D.以上都不是58.在机械制图中，轴类零件的主视图一般按什么位置放置？A.加工位置B.工作位置C.任意位置D.都可以59.机械制图中，盘类零件的主视图一般按什么位置放置？A.加工位置B.工作位置C.任意位置D.都可以60.在机械制图中，箱体类零件的主视图一般按什么位置放置？A.加工位置B.工作位置C.任意位置D.都可以61.机械制图中，零件图中的技术要求一般包括哪些内容？A.表面粗糙度、尺寸公差、形位公差、材料、热处理要求B.表面粗糙度、尺寸公差、形位公差、加工精度、表面处理要求C.表面粗糙度、尺寸公差、形位公差、材料、加工精度、热处理要求、表面处理要求D.以上都不是62.在机械制图中，什么是第一角投影法？A.将物体置于第一分角内进行投影的方法B.将物体置于第二分角内进行投影的方法C.将物体置于第三分角内进行投影的方法D.将物体置于第四分角内进行投影的方法63.机械制图中，什么是第三角投影法？A.将物体置于第一分角内进行投影的方法B.将物体置于第二分角内进行投影的方法C.将物体置于第三分角内进行投影的方法D.将物体置于第四分角内进行投影的方法64.在机械制图中，第一角投影法和第三角投影法的区别是什么？A.视图配置不同、投影方向不同B.视图名称不同、投影方向不同C.视图配置不同、投影符号不同D.视图名称不同、投影符号不同65.机械制图中，常用的绘图工具有哪些？A.图板、丁字尺、三角板、圆规、分规、铅笔B.直尺、三角板、圆规、分规、铅笔C.图板、丁字尺、三角板、直尺、圆规、分规、铅笔D.以上都不是66.在机械制图中，铅笔的硬度有哪些？A.HB、B、2BB.H、HB、BC.H、2H、3HD.H、2H、3H、4H67.机械制图中，用什么工具绘制圆和圆弧？A.圆规B.分规C.三角板D.直尺68.在机械制图中，用什么工具绘制直线？A.圆规B.分规C.三角板、丁字尺D.直尺69.机械制图中，比例尺的作用是什么？A.放大或缩小图形B.测量图形尺寸C.绘制图形D.以上都不是70.在机械制图中，标题栏一般位于图纸的什么位置？A.右下角B.左下角C.右上角D.左上角71.机械制图中，图纸的幅面有哪些？A.A0、A1、A2、A3、A4B.B0、B1、B2、B3、B4C.C0、C1、C2、C3、C4D.D0、D1、D2、D3、D472.在机械制图中，同一图样中同类图线的宽度应怎样？A.一致B.不同C.随意D.都可以73.机械制图中，细实线的宽度一般为多少？A.0.25mm、0.35mm、0.5mm、0.7mm、1mm、1.4mm、2mmB.0.13mm、0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1mmC.0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1mm、1.4mmD.0.13mm、0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1mm、1.4mm、2mm74.在机械制图中，粗实线的宽度一般为多少？A.0.5mm、0.7mm、1mm、1.4mm、2mmB.0.35mm、0.5mm、0.7mm、1mm、1.4mm、2mmC.0.25mm、0.35mm、0.5mm、0.7mm、1mm、1.4mm、2mmD.0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1mm、1.4mm、2mm75.机械制图中，虚线的线段长度和间隔应怎样？A.长度和间隔随意B.长度和间隔相等C.长度和间隔不等D.长度固定，间隔随意76.在机械制图中，点画线的线段长度和间隔应怎样？A.长度和间隔随意B.长度和间隔相等C.长度和间隔不等D.长度固定，间隔随意77.机械制图中，图样中的汉字应采用什么字体？A.宋体B.仿宋体C.黑体D.楷体78.在机械制图中，图样中的数字和字母应采用什么字体？A.宋体B.仿宋体C.黑体D.斜体79.机械制图中，标注尺寸时，尺寸数字的单位是什么？A.米B.厘米C.毫米D.分米80.在机械制图中，两零件的接触面和配合面在图样上如何表示？A.画一条线B.画两条线C.画三条线D.不画线81.机械制图中，相邻两零件的剖面线应怎样？A.方向相同，间隔相等B.方向相反，间隔相等C.方向相同，间隔不等D.方向相反，间隔不等82.在机械制图中，装配图中零件序号的编写应怎样？A.顺时针方向依次编写B.逆时针方向依次编写C.任意方向编写D.从左到右依次编写83.机械制图中，装配图中的零件序号应标注在什么位置？A.零件的轮廓线上B.零件的中心线上C.零件的任意位置D.指引线的末端84.在机械制图中，装配图中的指引线应怎样绘制？A.用细实线绘制B.用粗实线绘制C.用虚线绘制D.用点画线绘制85.机械制图中，装配图中的明细栏应位于图纸的什么位置？A.左上角B.左下角C.右上角D.右下角86.在机械制图中，局部放大图的比例是指什么与什么之比？A.局部放大图的尺寸与实际尺寸B.局部放大图的尺寸与原图尺寸C.原图尺寸与局部放大图的尺寸D.实际尺寸与局部放大图的尺寸87.机械制图中，局部放大图的标注包括哪些内容？A.比例、图形编号、放大部位B.比例、图形名称、放大部位C.比例、图形编号、放大倍数D.比例、图形名称、放大倍数88.在机械制图中，斜视图主要用于表达什么情况？A.物体倾斜部分的形状B.物体对称部分的形状C.物体复杂部分的形状D.物体简单部分的形状89.机械制图中，斜视图通常按什么位置配置？A.投影关系配置B.旋转后配置C.任意位置配置D.对称位置配置90.在机械制图中，旋转视图主要用于表达什么情况？A.具有回转轴线的零件的形状B.具有倾斜部分的零件的形状C.具有复杂形状的零件的形状D.具有对称部分的零件的形状91.机械制图中，旋转视图的标注包括哪些内容？A.旋转符号、图形编号、旋转方向B.旋转符号、图形名称、旋转方向C.旋转符号、图形编号、旋转角度D.旋转符号、图形名称、旋转角度92.在机械制图中，剖视图中的剖面区域应如何表示？A.画剖面线B.涂黑C.不做任何处理D.画虚线93.机械制图中，同一零件在各剖视图中的剖面线方向和间隔应怎样？A.方向相同，间隔相等B.方向相反，间隔相等C.方向相同，间隔不等D.方向相反，间隔不等94.在机械制图中，局部剖视图的剖切范围应怎样表示？A.用波浪线表示B.用虚线表示C.用粗实线表示D.用细实线表示95.机械制图中，当需要表达零件的内部结构形状较复杂，而又不宜采用全剖、半剖和局部剖时，可采用什么视图？A.斜视图B.旋转视图C.局部放大图D.剖面图96.在机械制图中，剖面图与剖视图的区别是什么？A.剖面图只画出断面形状，剖视图画出断面及后面的可见轮廓B.剖面图画出断面及后面的可见轮廓，剖视图只画出断面形状C.剖面图和剖视图没有区别D.以上都不是97.机械制图中，在装配图中，对于薄片零件、细丝弹簧等，若按纵向剖切，应怎样绘制？A.不画剖面线B.涂黑C.按正常情况绘制D.用虚线表示98.在机械制图中，在装配图中，对于紧固件以及轴、连杆、球、键、销等实心零件，若按纵向剖切，应怎样绘制？A.不画剖面线B.涂黑C.按正常情况绘制D.用虚线表示99.机械制图中，在装配图中，两个零件的非接触面或非配合面之间应留出多少间隙？A.0.5mmB.1mmC.1.5mmD.2mm100.在机械制图中，在装配图中，当需要表示运动零件的运动范围或极限位置时，应怎样绘制？A.用双点画线表示B.用虚线表示C.用粗实线表示D.用细实线表示答案：1. B。

机械制图考试题一、单选题（共26题，每题1分，共26分）1.与一个投影面垂直的直线，一定与其它两个投影面平行，这样的直线称为投影面的（）。

A、平行线B、垂线C、中线D、垂直线正确答案：D2.空间点A的正面投影标记为：（）A、a，B、aC、AD、a,,正确答案：A3.设计给定的尺寸指的是（）。

A、基本尺寸B、实际尺寸C、尺寸偏差D、极限尺寸正确答案：A4.可能具有间隙或过盈的配合称为（）。

A、间隙配合B、不明确性质C、过盈配合D、过渡配合正确答案：D5.点的正面投影和侧面投影的连线（）。

A、垂直于 oz 轴B、垂直于 ox 轴C、平行于ox 轴D、垂直于 OY 轴正确答案：A6.用剖切平面局部地剖开机件，用波浪线将剖切部分与整体隔开，所得的剖视图称为（）。

A、半剖视图B、全剖视图C、局部放大图D、局部视图正确答案：D7.轴套类零件的加工，大部分工序是在车床或磨床上进行，因此一般将其轴线（）放置画出主视图。

A、水平B、任意位置C、垂直D、倾斜正确答案：A8.内螺纹在规定画法中大径用（）绘制。

A、粗实线B、点画线C、虚线D、细实线正确答案：D9.具有过盈的配合称为（）。

A、间隙配合B、过盈配合C、过渡配合D、不明确性质正确答案：B10.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、粗实线B、虚线C、点画线D、波浪线正确答案：D11.机械图样中，表示轴线、对称中心线等采用（）。

A、细实线B、细点画线C、波浪线D、粗实线正确答案：B12.表示组合体各组成部分相对位置的尺寸（）。

A、定位尺寸B、总体尺寸C、参考尺寸D、定形尺寸正确答案：A13.用于薄壁零件联接的螺纹，宜采用( ).A、三角形细牙螺纹B、三角形粗牙螺纹C、矩形D、梯形螺纹正确答案：A14.截交线所围成的截面图形称为（）。

A、截平面B、截断面C、截交线D、截切体正确答案：B15.产品用放大一倍的比例绘图，在标题栏比例项中应填（）。

机械制图（一）一、单选题1.物体向不平行于基本投影面的平面投影所得的视图是（）A . 向视图 B. 斜视图 C. 局部视图 D. 基本视图2.基准是（）A. 标注尺寸的依B.标注尺寸的起点C.标注尺寸的终点D. 标注尺寸的范围3.对称机件的视图可只画一半或1/4，并在对称中心线的两端画两条与其垂直的平行（） A．粗实线 B.细实线 C.细虚线 D.波浪线4.局部视图是将机件的某一部分向（）投射所得的视图A.基本投影面B.不平行于基本投影面C.辅助投影面D.正投影面5、已知物体的主、俯视图，错误的左视图是（）线，CD是正平线b)AB是侧平线，BC是正平线，CD是一般位置直线c)AB是侧平线，BC是正平线，CD是正平线d)AB是正垂线，BC是铅垂线，CD是一般位置直线7、在下图中，选出正确的视图（）。

二、多选题1.描深画图底稿的步骤，下列说法正确的是（）A.先曲后直，保证连接圆滑B.先粗后细，保证图面清洁，提高画图效率C.先水平后垂、斜，以保证图面整洁D.圆弧半径先小后大，保证图形准确E.描深图框线和标题栏后再填写标题栏2.为了把空间的三视图画在一个平面上，就必须把三个投影展开，展开方法是（）A.正面保持不变B.水平面绕OX轴向上旋转90°C. 水平面绕OX轴向下旋转90°D.侧面绕OZ轴向右旋转90°E. 侧面绕OZ轴向左旋转90°3.三视图之间的投影关系可以归纳为（）A.主、俯视图宽相等B.主、左视图高平齐C.俯、左视图长对正D. 主、俯视图长对正E.俯、左视图宽相等4.关于直线的投影特性，下列说法正确的是（）A.直线倾斜于投影面，投影变短线B.直线平行于投影面，投影现实长C.直线垂直于投影面，投影聚一点D. 直线平行于投影面，投影聚一点E. 直线垂直于投影面，投影现实长5.图框的格式有（）A.加宽B.留有装订边C.不留装订边D.加粗E.加长6.曲面立体一般需要标出（）方向的尺寸A.长度B.宽度C.高度D.径向E.轴向7.关于轴测投影的基本特性，下列说法正确的是（）A.空间相平行的线段，在同一轴测投影中一定相互平行B.与直角坐标轴平行的线段，其轴测投影与相应的轴测轴平行C.与轴测轴平行的线段，按该轴的轴向伸缩系数进行度量D与轴测轴倾斜的线段，也可按该轴的轴向伸缩系数进行度量.E.绘制轴测轴时，不必沿轴向测量尺寸三、判断题（）1.圆柱的主视图和左视图都是一个长方形线框，其投影的含义相同。

机械制图考试题与参考答案一、单选题（共26题，每题1分，共26分）1.正投影的基本特性主要有真实性、积聚性、（）。

A、统一性B、普遍性C、特殊性D、收缩性正确答案：D2.当轴的公差带完全在孔的公差带之上时，属于（）配合。

A、过盈配合B、不明确性质C、间隙配合D、过渡配合正确答案：A3.分规的用途是( )线段和等分线段。

A、等分与画圆B、画圆C、量取D、转量长度与画圆正确答案：C4.截交线所围成的截面图形称为（）。

A、截切体B、截断面C、截平面D、截交线正确答案：B5.相邻两牙在中径线上对应两点的距离指的是（）。

A、牙型B、线数C、导程D、螺距正确答案：D6.具有过盈的配合称为（）。

A、过盈配合B、过渡配合C、不明确性质D、间隙配合正确答案：A7.锯齿形螺纹常用于（）。

A、连接零件B、单方向传递动力C、锯销D、连接管道正确答案：B8.可能具有间隙或过盈的配合称为（）。

A、过盈配合B、不明确性质C、间隙配合D、过渡配合正确答案：D9.图纸中汉字应写成（）体，采用国家正式公布的简体字。

A、长仿宋B、方正舒体C、新宋D、隶书正确答案：A10.仰视图是（）。

A、由下向上投影B、由上向下投影C、由前向后投影D、由后向前投影正确答案：A11.用剖切面完全地剖开机件后所得的视图，称为（）。

A、半剖视图B、全剖视图C、局部视图D、局部放大图正确答案：B12.比例1:2是（）比例。

A、缩小比例B、原值比例C、放大比例D、以上都不对正确答案：A13.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。

A、球体B、长方体C、圆锥体D、圆柱体正确答案：D14.设计给定的尺寸指的是（）。

A、基本尺寸B、实际尺寸C、尺寸偏差D、极限尺寸正确答案：A15.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、点画线B、粗实线C、虚线D、波浪线正确答案：D16.两圆柱齿轮轴线之间的最短距离称为（）。
