定压补水装置,囊式定压补水装置

囊式膨胀定压罐主要罐体、供水胶囊、进(出)水口、充气装置、压力表、排气阀等组成。

供水胶囊采用纯天然无毒橡胶制成，具有良好的韧性和伸缩性能，它与进水口相通，并且形成一个密闭的腔室将水与外部钢罐内壁完全隔绝，胶囊和钢罐内壁之间充有氮气，具有很强的化学惰性及比热容大等优点。

囊式定压罐主要利用气体的可压缩性，对系统由于温度变化引起的水体积增大或减少进行吸纳或补充作用。

当系统温度增高时，水体积增大，这时系统压力大于罐内气体压力，部分水会被压入罐内的胶囊里，直到罐内气体的压力与系统压力达到平衡。

当系统温度降低时，水体积变小，这时罐内气体压力大于系统压力，部分水会被压回系统，起到对系统补充水量的作用。

囊式定压罐通常与外部的控制箱，补水泵及电接点压力表等，连接形成机组，根据系统的最低需要压力及最高运行工作压力设定工作状态，性能特点和应用范围性能特点：1、一次充气可保持长久使用;2、罐体为密闭装置，气水不接触，保证水质不受外界污染;3、占地面积少、安装快、投资省、操作维修方便;4、可取代生活、消防及采暖、空调用的高位水箱及水塔，有利于建筑美观和结构抗震，降低建筑的造价;5、能自动消除管网中的水锤及噪音;6、在热水采暖及空调系统中起膨胀水箱和自动补水作用;应用范围：1、工业与民用建筑的生产、生活及消防给水系统;2、热水供应系统、热水采暖系统中作落地膨胀水箱;3、作为高层建筑给水系统中水锤噪音消除设备;4、农村自来水的理想设备、建筑施工、流动作业中临时供水设备;希望以上资料对你有所帮助，附励志名言3条：1、有志者自有千计万计，无志者只感千难万难。

2、实现自己既定的目标，必须能耐得住寂寞单干。

3、世界会向那些有目标和远见的人让路。

定压补水装置介绍与设计计算01补水泵设计计算补水泵扬程应保证补水压力比系统补水点压力高30~50kpa，也可按下式确定：Hp = 1.15（PA + H1 + H2 - ρgh）式中PA —系统补水点压力，paH1—补水泵吸入管路总阻力损失，paH2 —补水泵压出管路总阻力损失，pah—补水箱最低水位高出系统补水点的高度，m补水泵流量：补水泵总小时流量宜为系统水容量的5%，不得超过10%。

循环水系统的小时泄漏量：宜按系统水容量的1%计算。

供冷和采用空调器供热的空调水系统可按表一估算，室外管线较长时应取较大值。

表一空调水系统的单位水容量循环水系统的补水点：宜设在循环水泵的吸入侧母管上；当补水压力低于补水点压力时，应设置补水泵。

补水泵的选型：a、扬程比系统补水点压力高30~50kpa；b、总小时流量宜为系统水容量的5%；c、系统较大时宜设置2台泵，平时用一台，初期上水或事故补水时2台水泵同时运行（一般设置2台补水泵）定压点最低压力要求：定压点宜设在循环水泵的吸入侧。

1）循环水温度60℃<t≤95℃的水系统，可取系统最高点的压力高于大气压力10kpa；2）循环水温度t≤60℃的水系统，可取系统最高点的压力高于大气压力5kpa；定压补水装置安装示意图02高位膨胀水箱的定压补水系统膨胀水箱定压原理是通过水箱容积的缓冲调节作用，通过水箱高低水位的控制，实现补水（溢流）的作用，以调节由于系统水温变化或泄漏引起的系统介质（水）的容积变化，保持其系统冷热媒介（水）压力的相对恒定。

它是中小型系统和空调水系统常用的定压装置之一。

膨胀水箱位置应该根据系统型式、作用半径、建筑物的高度、供水温度等具体因素来选择。

其安装位置及高度不同，给系统产生的工况也不同。

可靠的系统，其工况必须满足不汽化、不超压、不倒空，并有足够循环动力的要求。

其中开式膨胀水箱将水箱设在系统的最高点，通常接在循环水泵吸水口的回水干管上。

1、膨胀水箱的容积计算：V ≥Vmin = Vt + Vp式中，V-水箱的实际有效容积（L）；Vmin—水箱的最小有效容积（L）；Vt—水箱的调节容积（L），不应小于3min平时运行的补水泵流量，且应保证水箱的调节水位高差不小于200mm；Vp—系统的最大膨胀水量（L）。

定压补水装置使用说明书
一、产品概述
定压补水装置是一种用于水系统中自动补水的设备，该装置能够根据系统内水压变化自动调节补水量，保持系统压力的稳定性，适用于各种住宅、商业建筑、工业设施等水系统。

二、使用方法
1.安装定压补水装置前，请务必仔细阅读产品说明书，并按照说明书中的要求进行安装。

2.安装前请确认水系统的压力，以确保定压补水装置工作时能够保持系统内的水压稳定。

3.安装时，应在进水管道上安装补水阀门，并连接定压补水装置的进口管道，确保补水阀门开启状态。

4.将定压补水装置的出口管道与水系统的回水管道连接，确保连接牢固，无漏水现象。

5.启动定压补水装置后，设定补水压力值，并按照说明书中的操作方
法进行设定。

6.设定完成后，定压补水装置将自动监测水系统内的水压变化，并自动调节补水量，以保持系统内的水压稳定。

三、注意事项
1.安装时，请务必按照产品说明书中的要求进行操作，确保安装正确无误。

2.使用前，请检查定压补水装置的管道连接是否牢固，以及阀门是否开启。

3.使用过程中，请定期清洗定压补水装置内的滤网，以保证产品正常运转。

4.在维修或更换定压补水装置时，请先关闭补水阀门，并切断电源，以确保操作安全。

5.定期进行维护和保养，如有异常情况请及时联系专业维修人员进行处理。

自动补水定压装置一、概述：广泛用于居民住宅、旅馆宾馆、医院、科研等工企业及民用建筑设施的生活、生产及消防系统上。

利用罐内气体的可压缩性来调节水量，其作用等同于高位水箱，系统压力高时贮存水量，压力低时释放水量，并根据压力的变化，控制水泵的启停以实现稳压、补水、容纳系统膨胀量的作用。

二、构成隔膜式气压水罐由罐体、囊形橡胶隔膜、电接点压力表、充气管阀、放气阀、进出水管等构成。

可分为自动给水式和落地式两种。

三、工作原理DQ型（隔膜式、常压式）囊式定压罐是利用气体的可压缩性能设计的，它是在管网系统和管网补水泵之间增加了一台囊式定压罐，同时在管道上增加电接点压力表，电接点压力表将直接显示管网的系统压力，当系统压力低于设置最小压力时，电接点压力表将传输信号给管网补水泵，管网补水泵开始工作；当系统压力大于设置最高压力时，电接点压力表将传输信号给管网补水泵，管网补水泵停止工作。

在管网补水泵停止工作后，系统压力靠囊式定压罐来补偿，当管网系统压力下降时，囊式定压罐内的气体要自然膨胀，罐体内的水在气体压力下自动补入系统；当囊式定压罐内的水减小到一定程度，靠管网补水泵来实现增压，罐内的气体再次被压缩。

如此往复的工作，实现对管网系统的稳压。

控制方式：四、基本功能：本定压装置完全具备常用高位设置的膨胀箱水的三项基本功能：（ 1）调节系统水体由于温度波动而引起的膨胀及收缩──胀缩;（ 2）使系统某点压力恒定──定压;（ 3）当系统发生泄漏时向系统补水──补水;（ 4）周期性的排析溶于水体的气体──排气。

五、用途：用于采暖系统，可代替高位膨胀水箱。

也广泛用于多层或高层民用和公共建筑的生活供水，可代替高位水箱或水塔。

用于生活供水的即为气压供水机组在罐内安装囊形隔膜，隔膜与罐壁之间为气室，充满氮气。

囊形隔膜腔即为水室，当水量逐渐增加时，水室体积也逐渐扩大，囊形隔膜不断向外扩张而气室体积不断缩小，由于氮气可压缩，并具有膨胀力，挤压囊形隔膜，使水室的水具有一定的压力，保证正常采暖补水或生活供水。

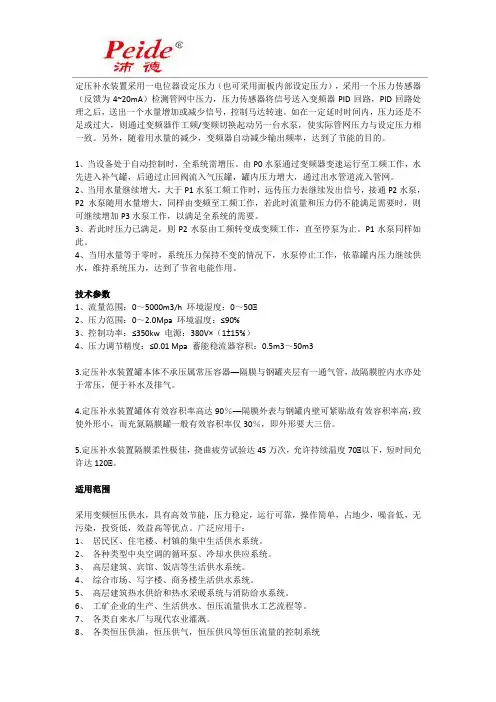

定压补水装置采用一电位器设定压力（也可采用面板内部设定压力），采用一个压力传感器（反馈为4~20mA）检测管网中压力，压力传感器将信号送入变频器PID回路，PID回路处理之后，送出一个水量增加或减少信号，控制马达转速。

如在一定延时时间内，压力还是不足或过大，则通过变频器作工频/变频切换起动另一台水泵，使实际管网压力与设定压力相一致。

另外，随着用水量的减少，变频器自动减少输出频率，达到了节能的目的。

1、当设备处于自动控制时，全系统需增压。

由P0水泵通过变频器变速运行至工频工作，水先进入补气罐，后通过止回阀流入气压罐，罐内压力增大，通过出水管道流入管网。

2、当用水量继续增大，大于P1水泵工频工作时，远传压力表继续发出信号，接通P2水泵，P2水泵随用水量增大，同样由变频至工频工作，若此时流量和压力仍不能满足需要时，则可继续增加P3水泵工作，以满足全系统的需要。

3、若此时压力已满足，则P2水泵由工频转变成变频工作，直至停泵为止。

P1水泵同样如此。

4、当用水量等于零时，系统压力保持不变的情况下，水泵停止工作，依靠罐内压力继续供水，维持系统压力，达到了节省电能作用。

技术参数1、流量范围：0～5000m3/h 环境湿度：0～50℃2、压力范围：0～2.0Mpa 环境温度：≤90%3、控制功率：≤350kw 电源：380V×（1±15%）4、压力调节精度：≤0.01 Mpa 蓄能稳流器容积：0.5m3～50m33.定压补水装置罐本体不承压属常压容器──隔膜与钢罐夹层有一通气管，故隔膜腔内水亦处于常压，便于补水及排气。

4.定压补水装置罐体有效容积率高达90％──隔膜外表与钢罐内壁可紧贴故有效容积率高，致使外形小，而充氮隔膜罐一般有效容积率仅30％，即外形要大三倍。

5.定压补水装置隔膜柔性极佳，挠曲疲劳试验达45万次，允许持续温度70℃以下，短时间允许达120℃。

适用范围采用变频恒压供水，具有高效节能，压力稳定，运行可靠，操作简单，占地少，噪音低，无污染，投资低，效益高等优点。

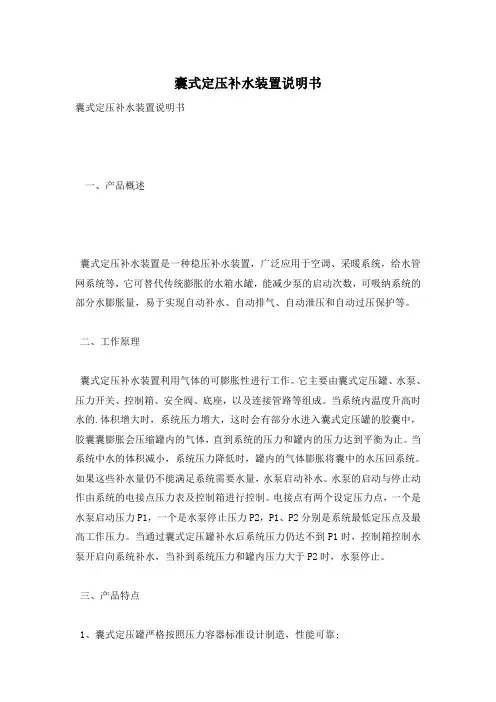

囊式定压补水装置说明书囊式定压补水装置说明书一、产品概述囊式定压补水装置是一种稳压补水装置，广泛应用于空调、采暖系统，给水管网系统等，它可替代传统膨胀的水箱水罐，能减少泵的启动次数，可吸纳系统的部分水膨胀量，易于实现自动补水、自动排气、自动泄压和自动过压保护等。

二、工作原理囊式定压补水装置利用气体的可膨胀性进行工作。

它主要由囊式定压罐、水泵、压力开关、控制箱、安全阀、底座，以及连接管路等组成。

当系统内温度升高时水的.体积增大时，系统压力增大，这时会有部分水进入囊式定压罐的胶囊中，胶囊囊膨胀会压缩罐内的气体，直到系统的压力和罐内的压力达到平衡为止。

当系统中水的体积减小，系统压力降低时，罐内的气体膨胀将囊中的水压回系统。

如果这些补水量仍不能满足系统需要水量，水泵启动补水。

水泵的启动与停止动作由系统的电接点压力表及控制箱进行控制。

电接点有两个设定压力点，一个是水泵启动压力P1，一个是水泵停止压力P2，P1、P2分别是系统最低定压点及最高工作压力。

当通过囊式定压罐补水后系统压力仍达不到P1时，控制箱控制水泵开启向系统补水，当补到系统压力和罐内压力大于P2时，水泵停止。

三、产品特点1、囊式定压罐严格按照压力容器标准设计制造，性能可靠;2、可根据现场条件，设计设备布置与管路走向，便于安装及操作，占地面积小;3、选用知名品牌的水泵，运行可靠，长寿命，无泄漏。

4、机组水泵安装减震装置，避免震动及引起的管路共振。

5、控制柜关键部件采用知名品牌，使用寿命长，稳定可靠。

6、机架采用型钢制作，设计合理，坚实牢固，外表做防锈处理，整体设计美观大方。

四、规格型号及外形尺寸1.规格型号表型号D(MM)L(MM)B(MM)H(MM)H1(MM)H2(MM)QC-DY/1.0-800五、选型注意事项1、定压罐的容积分为总容积和可调容积两个参数，总容积指罐体内壁腔体可容纳体积，可调容积是指定压罐工作状态下最大可补充水量容积，应准确分清两种参数进行选型。

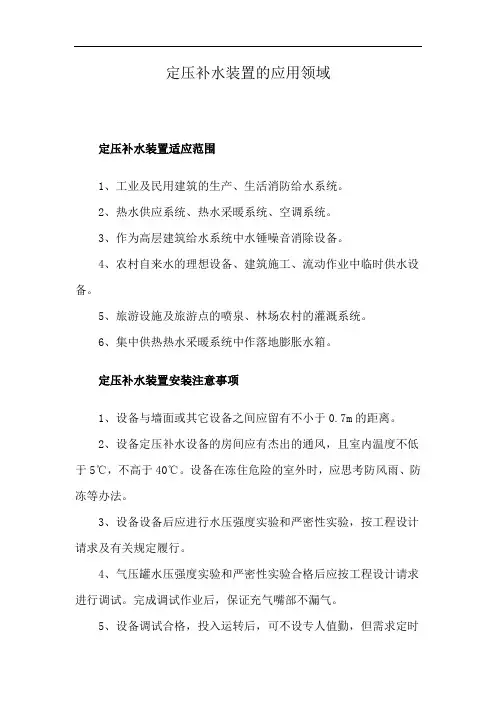

定压补水装置的应用领域
定压补水装置适应范围
1、工业及民用建筑的生产、生活消防给水系统。

2、热水供应系统、热水采暖系统、空调系统。

3、作为高层建筑给水系统中水锤噪音消除设备。

4、农村自来水的理想设备、建筑施工、流动作业中临时供水设备。

5、旅游设施及旅游点的喷泉、林场农村的灌溉系统。

6、集中供热热水采暖系统中作落地膨胀水箱。

定压补水装置安装注意事项
1、设备与墙面或其它设备之间应留有不小于0.7m的距离。

2、设备定压补水设备的房间应有杰出的通风，且室内温度不低于5℃，不高于40℃。

设备在冻住危险的室外时，应思考防风雨、防冻等办法。

3、设备设备后应进行水压强度实验和严密性实验，按工程设计请求及有关规定履行。

4、气压罐水压强度实验和严密性实验合格后应按工程设计请求进行调试。

完成调试作业后，保证充气嘴部不漏气。

5、设备调试合格，投入运转后，可不设专人值勤，但需求定时
巡检。

荿定压补水装置详细原理及调节方法薇基本功能本定压装置完全具备常用高位设置的膨胀箱水的三项基本功能：( 1)调节系统水体由于温度波动而引起的膨胀及收缩──胀缩 ;( 2)使系统某点压力恒定──定压 ;( 3)当系统发生泄漏时向系统补水──补水 ;本装置尚具备的另一持殊功能( 4)周期性的排析溶于水体的气体── 排气。

适用范围( 1 )定压补水装置t ≤ 120℃的热水采暧系统( 2 ) 定压补水装置t ≤ 130℃的热水供热系统( 3 ) 定压补水装置冬夏共用的双管、三管制空调水系统( 4 ) 定压补水装置未设开式贮热水箱的生活热水供应系统螃装置特点蚂( 1 ) 定压补水装置配有微处理机，控制功能多。

精度高，定压点控制精度可达 P ＝±0.01MPa 。

( 2 ) 定压补水装置设定值可根据工程需要调整：定压值Pd ──如建筑加层6m ，只要将Pd 调高 0.06MPa 即可;定压精度P ──可调到±0.01Mpa 或±0.02Mpa 或± 0.03Mpa ⋯；冬季主要解决水升温膨胀，可将隔膜腔水位设定在低位。

反之夏季设定在高位；( 3 ) 定压补水装置罐本体不承压属常压容器──隔膜与钢罐夹层有一通气管，故隔膜腔内水亦处于常压，便于补水及排气。

( 4 ) 定压补水装置罐体有效容积率高达90 ％──隔膜外表与钢罐内壁可紧贴故有效容积率高，致使外形小，而充氮隔膜罐一般有效容积率仅30 ％，即外形要大三倍。

( 5 ) 定压补水装置隔膜柔性极佳，挠曲疲劳试验达45 万次，允许持续温度 70 ℃以下，短时间允许达120℃。

( 6 ) 定压补水装置水泵起动有延迟功能──为防止由于非正常原因频繁起动水泵、水泵设有延迟功能，当压力下降，稳定几秒(可设定 )后水泵再予开动。

( 7 ) 定压补水装置水泵还设有强制起动──如 24 小时内水泵不运转，就会自动强制短时运转，亦可手动强制运转。

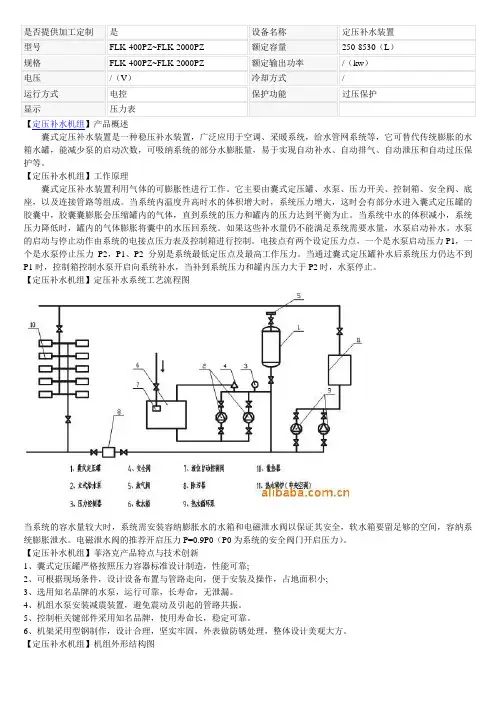

是否提供加工定制是设备名称定压补水装置型号FLK-400PZ~FLK-2000PZ 额定容量250-8530（L）规格FLK-400PZ~FLK-2000PZ 额定输出功率/（kw）电压/（V）冷却方式/运行方式电控保护功能过压保护显示压力表【定压补水机组】产品概述囊式定压补水装置是一种稳压补水装置，广泛应用于空调、采暖系统，给水管网系统等，它可替代传统膨胀的水箱水罐，能减少泵的启动次数，可吸纳系统的部分水膨胀量，易于实现自动补水、自动排气、自动泄压和自动过压保护等。

【定压补水机组】工作原理囊式定压补水装置利用气体的可膨胀性进行工作。

它主要由囊式定压罐、水泵、压力开关、控制箱、安全阀、底座，以及连接管路等组成。

当系统内温度升高时水的体积增大时，系统压力增大，这时会有部分水进入囊式定压罐的胶囊中，胶囊囊膨胀会压缩罐内的气体，直到系统的压力和罐内的压力达到平衡为止。

当系统中水的体积减小，系统压力降低时，罐内的气体膨胀将囊中的水压回系统。

如果这些补水量仍不能满足系统需要水量，水泵启动补水。

水泵的启动与停止动作由系统的电接点压力表及控制箱进行控制。

电接点有两个设定压力点，一个是水泵启动压力P1，一个是水泵停止压力P2，P1、P2分别是系统最低定压点及最高工作压力。

当通过囊式定压罐补水后系统压力仍达不到P1时，控制箱控制水泵开启向系统补水，当补到系统压力和罐内压力大于P2时，水泵停止。

【定压补水机组】定压补水系统工艺流程图当系统的容水量较大时，系统需安装容纳膨胀水的水箱和电磁泄水阀以保证其安全，软水箱要留足够的空间，容纳系统膨胀泄水。

电磁泄水阀的推荐开启压力P=0.9P0（P0为系统的安全阀门开启压力）。

【定压补水机组】菲洛克产品特点与技术创新1、囊式定压罐严格按照压力容器标准设计制造，性能可靠;2、可根据现场条件，设计设备布置与管路走向，便于安装及操作，占地面积小;3、选用知名品牌的水泵，运行可靠，长寿命，无泄漏。

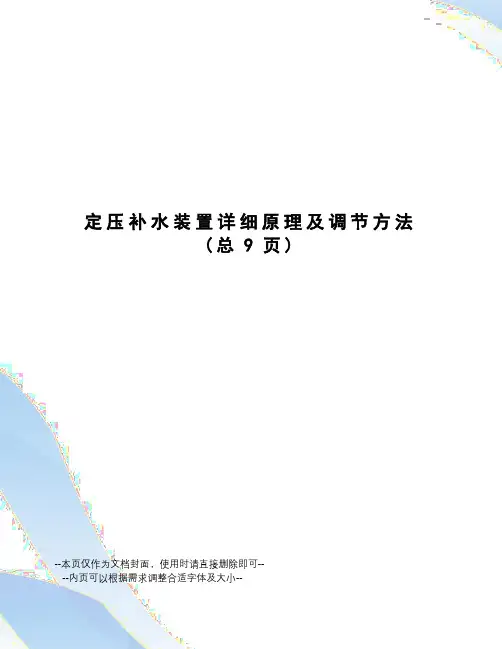

定压补水装置详细原理及调节方法(总9页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--定压补水装置详细原理及调节方法基本功能本定压装置完全具备常用高位设置的膨胀箱水的三项基本功能：( 1)调节系统水体由于温度波动而引起的膨胀及收缩──胀缩;( 2)使系统某点压力恒定──定压;( 3)当系统发生泄漏时向系统补水──补水;本装置尚具备的另一持殊功能( 4)周期性的排析溶于水体的气体── 排气。

适用范围( 1 )定压补水装置t ≤ 120 ℃的热水采暧系统( 2 )定压补水装置t ≤ 130 ℃的热水供热系统( 3 )定压补水装置冬夏共用的双管、三管制空调水系统( 4 )定压补水装置未设开式贮热水箱的生活热水供应系统装置特点( 1 )定压补水装置配有微处理机，控制功能多。

精度高，定压点控制精度可达Δ P ＝± 。

( 2 )定压补水装置设定值可根据工程需要调整：定压值Pd ──如建筑加层 6m ，只要将 Pd 调高即可 ;定压精度Δ P ──可调到± 或± 或± …；冬季主要解决水升温膨胀，可将隔膜腔水位设定在低位。

反之夏季设定在高位；( 3 )定压补水装置罐本体不承压属常压容器──隔膜与钢罐夹层有一通气管，故隔膜腔内水亦处于常压，便于补水及排气。

( 4 )定压补水装置罐体有效容积率高达 90 ％──隔膜外表与钢罐内壁可紧贴故有效容积率高，致使外形小，而充氮隔膜罐一般有效容积率仅30 ％，即外形要大三倍。

( 5 )定压补水装置隔膜柔性极佳，挠曲疲劳试验达 45 万次，允许持续温度 70 ℃以下，短时间允许达120 ℃。

( 6 )定压补水装置水泵起动有延迟功能──为防止由于非正常原因频繁起动水泵、水泵设有延迟功能，当压力下降，稳定几秒(可设定)后水泵再予开动。

( 7 )定压补水装置水泵还设有强制起动──如 24 小时内水泵不运转，就会自动强制短时运转，亦可手动强制运转。

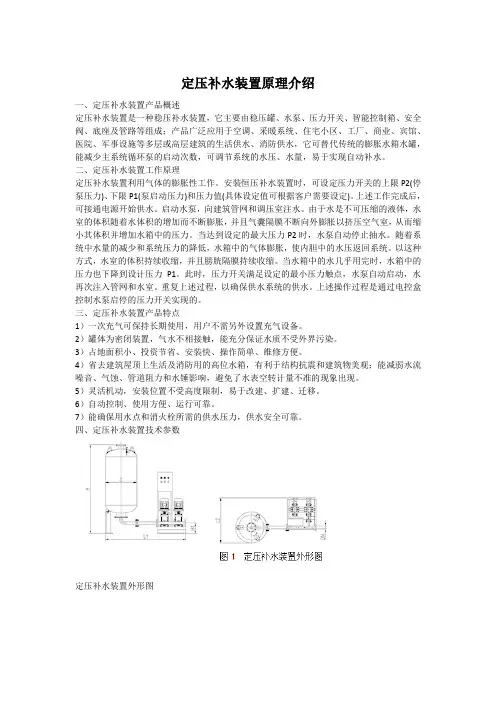

定压补水装置原理介绍一、定压补水装置产品概述定压补水装置是一种稳压补水装置，它主要由稳压罐、水泵、压力开关、智能控制箱、安全阀、底座及管路等组成；产品广泛应用于空调、采暖系统、住宅小区、工厂、商业、宾馆、医院、军事设施等多层或高层建筑的生活供水、消防供水，它可替代传统的膨胀水箱水罐，能减少主系统循环泵的启动次数，可调节系统的水压、水量，易于实现自动补水。

二、定压补水装置工作原理定压补水装置利用气体的膨胀性工作。

安装恒压补水装置时，可设定压力开关的上限P2(停泵压力)、下限P1(泵启动压力)和压力值(具体设定值可根据客户需要设定)。

上述工作完成后，可接通电源开始供水。

启动水泵，向建筑管网和调压室注水。

由于水是不可压缩的液体，水室的体积随着水体积的增加而不断膨胀，并且气囊隔膜不断向外膨胀以挤压空气室，从而缩小其体积并增加水箱中的压力。

当达到设定的最大压力P2时，水泵自动停止抽水。

随着系统中水量的减少和系统压力的降低，水箱中的气体膨胀，使内胆中的水压返回系统。

以这种方式，水室的体积持续收缩，并且膀胱隔膜持续收缩。

当水箱中的水几乎用完时，水箱中的压力也下降到设计压力P1。

此时，压力开关满足设定的最小压力触点，水泵自动启动，水再次注入管网和水室。

重复上述过程，以确保供水系统的供水。

上述操作过程是通过电控盒控制水泵启停的压力开关实现的。

三、定压补水装置产品特点1）一次充气可保持长期使用，用户不需另外设置充气设备。

2）罐体为密闭装置，气水不相接触，能充分保证水质不受外界污染。

3）占地面积小、投资节省、安装快、操作简单、维修方便。

4）省去建筑屋顶上生活及消防用的高位水箱，有利于结构抗震和建筑物美观；能减弱水流噪音、气蚀、管道阻力和水锤影响，避免了水表空转计量不准的现象出现。

5）灵活机动，安装位置不受高度限制，易于改建、扩建、迁移。

6）自动控制、使用方便、运行可靠。

7）能确保用水点和消火栓所需的供水压力，供水安全可靠。

暖通空调系统中膨胀定压补水装置在其中的作用当供暖系统中膨胀的水受热而膨胀时，系统管道的总容积不变，那么膨胀出来的水就要有空间供予；另外温度的变化会导致压力剧烈变化（PV=nRT，管道容积是定值）这时系统的安全阀无法及时泄压，从而对系统酿成冲击，也造成了安全阀和补水阀的溢流坝频繁运行，降低了使用寿命，给后期运行增加了成本；如没有安装安全阀情况下，系统的压力会随着温度信息系统升高而增高，这时会导致管道、阀门或设备在高压下所运行，经常出现强度破坏和疲劳损坏。

这就是需要安装膨胀装置的原因。

1.定压罐定压补水电子设备：①定压罐工作原理定压罐定压，是在膨胀水箱基础上发展起来的一类定压补水，其原理同闭式膨胀水箱。

当机油系统水温变化或泄漏引起水的冷却液变化时，由于气压罐内气体高压缩性的缓冲作用，使系统压力稳定在预设的压力范围内。

如果系统压力下降至预设压力管理系统的下限时，由电接点继电器动作启动补水泵，使之向系统供水，直至压力达到预定的的压力上限值时止。

若系统压力超过设定的最高压力值时，安全阀自行向软水箱或排水系统泄水降压。

以维持电子系统的压力平衡。

②系统中所定压点压力确定定压点压力的高低要考虑两个因素，一个是系统运行时任一点都不超压，二是系统停运时系统不倒空。

如果定压点的双重压力过高，系统的每一点的压力也就相应的增高，导致管道、阀门或电子系统结构设计等在高压下运行，出现强度破坏或疲劳损坏。

压力设置太低，系统就会倒空出现气堵，而导致介质循环不畅。

大气压力罐工作压力值按以下方法确定(推荐)(1)补水泵启动压力P1：P1=Po+0.005；“Po”系统最高点压力；(2)补水泵停泵压力P2：P2=（P1+0.1）/β-0.1，β：工作压力比，一般取0．65～0．85；(3)安全阀开启压力P3：P3=P2+0.03，式中压力（压强）计算单位均为“MPa”；气压罐总容积：V=Vt/(1-β)Vt-调节水量(m3)，为补水泵3min的流量，且保持盖板调节水位不小于200mm。

定压补水装置的工作原理
具体工作过程如下：
1.感知系统：定压补水装置中的压力传感器安装在管道中，通过感知
管道内的压力变化，将数据传输给智能控制器。

2.智能控制器：智能控制器是定压补水装置的核心部件，它通过接收
到的压力传感器信号来判断管道内的压力变化情况，并根据设定的压力范
围来自动控制水泵的启动和停止。

3.水泵启动：当管道内的压力低于设定的最低压力值时，智能控制器
会启动水泵，并通过配电箱将电能传递给水泵。

4.水泵补水：一旦水泵启动，它将开始抽水，并将水送入管道中，以
增加管道内的水压。

5.压力变化监测：当管道内的压力达到设定的最高压力值时，智能控
制器会关闭水泵，避免过高的水压对管道造成损坏。

6.压力调节：智能控制器不断监测管道内的压力变化，根据设定的压
力范围来控制水泵的启停，以保持稳定的水压。

7.故障保护：定压补水装置还具有一些故障保护功能，比如过压保护、欠压保护、缺水保护等。

当出现异常情况时，智能控制器会停止水泵的运行，并发出警报提示用户检修。

总的来说，定压补水装置的工作原理就是通过智能控制器实时检测管
道内的压力变化，然后控制水泵的启停，以保持稳定的水压。

这种装置可
广泛应用于建筑物的冷热水供应系统、工业生产中的供水系统等场所，能
够提高水压稳定性，提高供水效率，保护水泵设备，并能减少用户开启水龙头等引起的水压波动。

定压补水装置原理介绍
水泵是定压补水装置的核心部件，通过将水抽入管道并提高水压，从
而保持系统的正常运行。

水泵的启停操作由水泵控制器实现，通过控制电
机启停装置来控制水泵的启停状态。

水位探头是用于检测水位高低的装置，将水位信号传递给水泵控制器。

当水位低于设定值时，水泵控制器接收到信号后会启动水泵进行补水操作，直到水位达到设定值时停止补水。

压力传感器是用于检测水压大小的装置，将水压信号传递给水泵控制器。

当水压低于设定值时，水泵控制器接收到信号后会启动水泵进行补水
操作，直到水压达到设定值时停止补水。

1.当水位低于设定值或水压低于设定值时，水位探头或压力传感器会
向水泵控制器发送信号。

2.水泵控制器接收到信号后，会启动水泵进行补水操作。

水泵启动后，将水抽入管道提高水压，直到水位达到设定值或水压达到设定值时停止补水。

3.当水位或水压再次低于设定值时，水位探头或压力传感器会再次发
送信号给水泵控制器。

4.水泵控制器根据接收到的信号再次启动水泵进行补水操作，直到水
位或水压达到设定值时停止补水。

通过不断循环上述工作流程，定压补水装置能够实现对水泵的自动控制，保持系统的稳定水压。

定压补水装置详细原理及调节方法根本功能本定压装置完全具备常用高位设置的膨胀箱水的三项根本功能：( 1)调节系统水体由于温度波动而引起的膨胀及收缩──胀缩;( 2)使系统某点压力恒定──定压;( 3)当系统发生泄漏时向系统补水──补水;本装置尚具备的另一持殊功能( 4)周期性的排析溶于水体的气体── 排气。

适用范围( 1 )定压补水装置t ≤ 120 ℃的热水采暧系统( 2 ) 定压补水装置t ≤ 130 ℃的热水供热系统( 3 ) 定压补水装置冬夏共用的双管、三管制空调水系统( 4 ) 定压补水装置未设开式贮热水箱的生活热水供给系统装置特点( 1 ) 定压补水装置配有微处理机，控制功能多。

精度高，定压点控制精度可达Δ P ＝±0.01MPa 。

( 2 ) 定压补水装置设定值可根据工程需要调整：定压值Pd ──如建筑加层6m ，只要将Pd 调高0.06MPa 即可;定压精度Δ P ──可调到± 0.01Mpa 或± 0.02Mpa 或± 0.03Mpa …；冬季主要解决水升温膨胀，可将隔膜腔水位设定在低位。

反之夏季设定在高位；( 3 ) 定压补水装置罐本体不承压属常压容器──隔膜与钢罐夹层有一通气管，故隔膜腔内水亦处于常压，便于补水及排气。

( 4 ) 定压补水装置罐体有效容积率高达90 ％──隔膜外表与钢罐内壁可紧贴故有效容积率高，致使外形小，而充氮隔膜罐一般有效容积率仅30 ％，即外形要大三倍。

( 5 ) 定压补水装置隔膜柔性极佳，挠曲疲劳试验达45 万次，允许持续温度70 ℃以下，短时间允许达120 ℃。

( 6 ) 定压补水装置水泵起动有延迟功能──为防止由于非正常原因频繁起动水泵、水泵设有延迟功能，当压力下降，稳定几秒(可设定)后水泵再予开动。

( 7 ) 定压补水装置水泵还设有强制起动──如24 小时内水泵不运转，就会自动强制短时运转，亦可手动强制运转。

定压补水装置详细原理及调节方法基本功能本定压装置完全具备常用高位设置的膨胀箱水的三项基本功能：( 1)调节系统水体由于温度波动而引起的膨胀及收缩──胀缩;( 2)使系统某点压力恒定──定压;( 3)当系统发生泄漏时向系统补水──补水;本装置尚具备的另一持殊功能( 4)周期性的排析溶于水体的气体── 排气。

适用范围( 1 )定压补水装置t ≤ 120 ℃的热水采暧系统( 2 ) 定压补水装置t ≤ 130 ℃的热水供热系统( 3 ) 定压补水装置冬夏共用的双管、三管制空调水系统( 4 ) 定压补水装置未设开式贮热水箱的生活热水供应系统装置特点( 1 ) 定压补水装置配有微处理机，控制功能多。

精度高，定压点控制精度可达Δ P ＝±0.01MPa 。

( 2 ) 定压补水装置设定值可根据工程需要调整：定压值Pd ──如建筑加层6m ，只要将Pd 调高0.06MPa 即可;定压精度Δ P ──可调到± 0.01Mpa 或± 0.02Mpa 或± 0.03Mpa …；冬季主要解决水升温膨胀，可将隔膜腔水位设定在低位。

反之夏季设定在高位；( 3 ) 定压补水装置罐本体不承压属常压容器──隔膜与钢罐夹层有一通气管，故隔膜腔内水亦处于常压，便于补水及排气。

( 4 ) 定压补水装置罐体有效容积率高达90 ％──隔膜外表与钢罐内壁可紧贴故有效容积率高，致使外形小，而充氮隔膜罐一般有效容积率仅30 ％，即外形要大三倍。

( 5 ) 定压补水装置隔膜柔性极佳，挠曲疲劳试验达45 万次，允许持续温度70 ℃以下，短时间允许达120 ℃。

( 6 ) 定压补水装置水泵起动有延迟功能──为防止由于非正常原因频繁起动水泵、水泵设有延迟功能，当压力下降，稳定几秒(可设定)后水泵再予开动。

( 7 ) 定压补水装置水泵还设有强制起动──如24 小时内水泵不运转，就会自动强制短时运转，亦可手动强制运转。

定压补水装置套参数一、定压补水装置简介定压补水装置是一种用于维持系统压力稳定的设备，广泛应用于各种工业场所和建筑中。

它通过自动控制装置，对系统进行补水和排放，确保系统内压力不低于设定值，并能在一定范围内自动调节。

二、定压补水装置的参数要素定压补水装置的性能由多个参数要素决定，下面将对其中的几个重要参数进行详细阐述。

2.1 最大供水流量最大供水流量是指定压补水装置能够提供的最大补水速率。

该参数通常以单位时间内流量的形式表示，例如升/分钟。

最大供水流量的大小与补水装置的型号、泵的流量特性等相关。

2.2 调节方式定压补水装置的调节方式通常分为手动和自动两种。

手动调节需要人工干预，根据实际情况调整补水装置的工作状态；自动调节则是通过传感器和控制装置实现，可以根据系统压力变化自动调整补水量。

2.3 进水压力范围进水压力范围是指定压补水装置能够正常工作的进水压力范围。

该参数通常以单位为兆帕（MPa）表示，超出该范围可能影响补水装置的正常运行。

2.4 设定压力范围设定压力范围是指定压补水装置能够维持的系统压力范围。

该参数通常以单位为兆帕（MPa）表示，设定的压力范围应根据系统需求进行调整。

三、定压补水装置的选择与应用在选择定压补水装置时，需根据具体的系统要求和使用环境综合考虑以下几个因素。

3.1 系统规模系统规模是指系统的总容量或需要补水的总流量。

系统规模越大，对定压补水装置的要求也就越高。

因此，在选择补水装置时需确保其最大供水流量能够满足系统的需求。

3.2 压力要求不同的系统对压力要求有所不同，有些系统需要较高的压力，而有些则相对较低。

根据系统的实际需求，选择合适的设定压力范围以及进水压力范围。

3.3 使用环境使用环境也是选择定压补水装置的重要考虑因素之一。

例如，如果系统运行在较恶劣的环境条件下，补水装置需要具备较强的耐腐蚀性和耐高温性能。

3.4 维护与保养定压补水装置的维护与保养也是一个重要的考虑因素。

选择易于维护的装置，能够减少后期的维修工作量，节约时间和人力成本。

定压补水装置品牌威海
定压补水装置品牌威海
 定压补水装置原理简介密闭式膨胀水罐（自动囊式气压稳压定压水罐）是在全自动气压供水设备的基础上发展而来的，其工作原理是利用密闭压力罐内的可压缩气体来贮存、调节热水系统，因受温度变化而收缩或膨胀的水容量，密闭的压力罐内安装了囊状的隔膜，将罐内分为气室和水室，当水温度提高时水容量增加，此时罐内气体被压缩，膨胀的水进入水室，水温下降时水容量减少，气体膨胀，水室的水进入系统管网，如管网有泄漏，使管网压力值达不到设定管网压力时，由水泵进行补充至设定压力，达到了稳压定压的目的。

 定压补水装置适用范围1、高温水连续供热系统；2、热水站工业、民用连续供暖系统；3、热水高温水循环作业系统；4、风机盘管冷热水系统。

 定压补水装置设备采用系统静压作为膨胀水箱内的设计初始压力水头，采用保证系统内热水不汽化的压力作为膨胀水箱内动行终端压力水头。

初始运行时首先启动补水泵向系统及气压罐内的水室中充水，系统充满后多余的水被挤进胶囊内。

因为水的不可压缩性，随着水量的不断增加，水室的体积也不断的扩大而压缩气室，罐内的压力也不断的升高。

当压力达到设计压力时，通过压力控制器使补水泵关闭。

当系统内的水受热膨胀使系统压力升高超过设计压力时，多余的水通过安全阀排至补水箱循环使用，当系统中的水由于泄露或温度下降而体积缩小，系统压力降低时，胶囊中的水被不断压入管网补充系统的压降损失，当系统压力至设计允许的zui低压力时，通过压力控制器使补水泵重新启动向管网及气压罐内补水，如此周而复始。

x
 定压补水装置分为冷冻水自动补水定压装置与锅炉热水补水装置
 一、冷冻水自动补水排气定压装置。
