定压补水装置详细原理及调节方法基本功能本定压装置完全具备常用高位设置的膨胀箱水的三项基本功能：( 1)调节系统水体由于温度波动而引起的膨胀及收缩──胀缩;( 2)使系统某点压力恒定──定压;( 3)当系统发生泄漏时向系统补水──补水;本装置尚具备的另一持殊功能( 4)周期性的排析溶于水体的气体── 排气。

适用范围( 1 )定压补水装置t ≤ 120 ℃的热水采暧系统( 2 ) 定压补水装置t ≤ 130 ℃的热水供热系统( 3 ) 定压补水装置冬夏共用的双管、三管制空调水系统( 4 ) 定压补水装置未设开式贮热水箱的生活热水供应系统装置特点( 1 ) 定压补水装置配有微处理机，控制功能多。

精度高，定压点控制精度可达Δ P ＝± 。

( 2 ) 定压补水装置设定值可根据工程需要调整：定压值Pd ──如建筑加层 6m ，只要将 Pd 调高即可 ;定压精度Δ P ──可调到± 或± 或± …；冬季主要解决水升温膨胀，可将隔膜腔水位设定在低位。

反之夏季设定在高位；( 3 ) 定压补水装置罐本体不承压属常压容器──隔膜与钢罐夹层有一通气管，故隔膜腔内水亦处于常压，便于补水及排气。

( 4 ) 定压补水装置罐体有效容积率高达 90 ％──隔膜外表与钢罐内壁可紧贴故有效容积率高，致使外形小，而充氮隔膜罐一般有效容积率仅30 ％，即外形要大三倍。

( 5 ) 定压补水装置隔膜柔性极佳，挠曲疲劳试验达 45 万次，允许持续温度 70 ℃以下，短时间允许达120 ℃。

( 6 ) 定压补水装置水泵起动有延迟功能──为防止由于非正常原因频繁起动水泵、水泵设有延迟功能，当压力下降，稳定几秒(可设定)后水泵再予开动。

( 7 ) 定压补水装置水泵还设有强制起动──如 24 小时内水泵不运转，就会自动强制短时运转，亦可手动强制运转。

( 8 ) 定压补水装置补水配管中设有隔离阀──可确保补水不致逆流污染水源。

KLDY定压补水装置说明书,真空排气定压补水装置,落地式膨胀水箱KLDY定压补水装置操作使用说明书武汉市康伦给排水工程有限公司研制目录一、产品介绍 (3)二、产品工作原理 (3)三、产品主要特点 (3)四、产品型号说明 (4)五、产品技术数据表 (5)六、产品安装图 (6)七、产品性能曲线图 (8)八、安装、调试 (9)九、故障处理 (10)一、产品介绍：定压补水装置是一种稳压补水装置，广泛应用于空调、采暖系统，给水管网系统等，它可替代传统膨胀的水箱水罐，能减少泵的启动次数，可吸纳系统的部分水膨胀量，易于实现自动补水、自动排气、自动泄压和自动过压保护等。

二、产品工作原理：定压补水装置利用气体的可膨胀性进行工作。

它主要由囊式定压罐、水泵、压力开关、控制箱、安全阀、底座，以及连接管路等组成。

当系统内温度升高时水的体积增大时，系统压力增大，这时会有部分水进入囊式定压罐的胶囊中，胶囊膨胀会压缩罐内的气体，直到系统的压力和罐内的压力达到平衡为止。

当系统中水的体积减小，系统压力降低时，罐内的气体膨胀将囊中的水压回系统。

如果这些补水量仍不能满足系统需要水量，水泵启动补水。

水泵的启动与停止动作由系统的电接点压力表及控制箱进行控制。

电接点有两个设定压力点，一个是水泵启动压力P1，一个是水泵停止压力P2，P1、P2分别是系统最低定压点及最高工作压力。

当通过囊式定压罐补水后系统压力仍达不到P1时，控制箱控制水泵开启向系统补水，当补到系统压力和罐内压力大于P2时，水泵停止。

三、产品主要特点：1、一次充氮气，可保持长期使用。

2、罐体为密闭装置，气水不相接触，能保证水质不被外界污染。

3、占地面积少，投资省，安装快，操作管理和维修简便。

4、省去建筑物内的高位水箱，节约结构投资。

5、水罐起缓冲作用，可消除对管网的水锤影响。

6、自动控制、运行可靠。

7、调节系统水体由于温度波动而引起的膨胀及收缩──胀缩。

8、使系统某点压力恒定──定压。

定压补水装置详细原理及调节方法基本功能本定压装置完全具备常用高位设置的膨胀箱水的三项基本功能：( 1)调节系统水体由于温度波动而引起的膨胀及收缩──胀缩;( 2)使系统某点压力恒定──定压;( 3)当系统发生泄漏时向系统补水──补水;本装置尚具备的另一持殊功能( 4)周期性的排析溶于水体的气体── 排气。

适用范围( 1 )定压补水装置t ≤ 120 ℃的热水采暧系统( 2 ) 定压补水装置t ≤ 130 ℃的热水供热系统( 3 ) 定压补水装置冬夏共用的双管、三管制空调水系统( 4 ) 定压补水装置未设开式贮热水箱的生活热水供应系统装置特点( 1 ) 定压补水装置配有微处理机，控制功能多。

精度高，定压点控制精度可达Δ P ＝± 。

( 2 ) 定压补水装置设定值可根据工程需要调整：定压值Pd ──如建筑加层 6m ，只要将 Pd 调高即可 ;定压精度Δ P ──可调到± 或± 或± …；冬季主要解决水升温膨胀，可将隔膜腔水位设定在低位。

反之夏季设定在高位；( 3 ) 定压补水装置罐本体不承压属常压容器──隔膜与钢罐夹层有一通气管，故隔膜腔内水亦处于常压，便于补水及排气。

( 4 ) 定压补水装置罐体有效容积率高达 90 ％──隔膜外表与钢罐内壁可紧贴故有效容积率高，致使外形小，而充氮隔膜罐一般有效容积率仅30 ％，即外形要大三倍。

( 5 ) 定压补水装置隔膜柔性极佳，挠曲疲劳试验达 45 万次，允许持续温度 70 ℃以下，短时间允许达120 ℃。

( 6 ) 定压补水装置水泵起动有延迟功能──为防止由于非正常原因频繁起动水泵、水泵设有延迟功能，当压力下降，稳定几秒(可设定)后水泵再予开动。

( 7 ) 定压补水装置水泵还设有强制起动──如 24 小时内水泵不运转，就会自动强制短时运转，亦可手动强制运转。

( 8 ) 定压补水装置补水配管中设有隔离阀──可确保补水不致逆流污染水源。

定压补水装置详细原理及调节方法基本功能本定压装置完全具备常用高位设置的膨胀箱水的三项基本功能：( 1)调节系统水体由于温度波动而引起的膨胀及收缩──胀缩;( 2)使系统某点压力恒定──定压;( 3)当系统发生泄漏时向系统补水──补水;本装置尚具备的另一持殊功能( 4)周期性的排析溶于水体的气体── 排气。

适用范围( 1 )定压补水装置t ≤ 120 ℃的热水采暧系统( 2 ) 定压补水装置t ≤ 130 ℃的热水供热系统( 3 ) 定压补水装置冬夏共用的双管、三管制空调水系统( 4 ) 定压补水装置未设开式贮热水箱的生活热水供应系统装置特点( 1 ) 定压补水装置配有微处理机，控制功能多。

精度高，定压点控制精度可达Δ P ＝±0.01MPa 。

( 2 ) 定压补水装置设定值可根据工程需要调整：定压值Pd ──如建筑加层6m ，只要将Pd 调高0.06MPa 即可;定压精度Δ P ──可调到± 0.01Mpa 或± 0.02Mpa 或± 0.03Mpa …；冬季主要解决水升温膨胀，可将隔膜腔水位设定在低位。

反之夏季设定在高位；( 3 ) 定压补水装置罐本体不承压属常压容器──隔膜与钢罐夹层有一通气管，故隔膜腔内水亦处于常压，便于补水及排气。

( 4 ) 定压补水装置罐体有效容积率高达90 ％──隔膜外表与钢罐内壁可紧贴故有效容积率高，致使外形小，而充氮隔膜罐一般有效容积率仅30 ％，即外形要大三倍。

( 5 ) 定压补水装置隔膜柔性极佳，挠曲疲劳试验达45 万次，允许持续温度70 ℃以下，短时间允许达120 ℃。

( 6 ) 定压补水装置水泵起动有延迟功能──为防止由于非正常原因频繁起动水泵、水泵设有延迟功能，当压力下降，稳定几秒(可设定)后水泵再予开动。

( 7 ) 定压补水装置水泵还设有强制起动──如24 小时内水泵不运转，就会自动强制短时运转，亦可手动强制运转。

定压补水装置详细原理及调节方法一、定压补水装置的工作原理：1.传感器：传感器通常安装在系统的进水管道上，用于检测管道中的压力。

当压力低于设定值时，传感器会发送信号给控制器。

2.控制器：控制器是整个定压补水装置的核心部件，负责接收传感器的信号，并通过控制水泵的工作来补水和调节压力。

一般来说，控制器具有设定压力、显示压力和控制水泵工作等功能。

3.水泵：水泵是将水从供水管道中抽出并送入加压罐的装置。

水泵的工作由控制器控制，当控制器接收到传感器信号后，会启动水泵以补充水量并提高管道压力。

4.加压罐：加压罐是一个密闭的容器，用于储存水和保持系统的压力稳定。

当水泵工作时，加压罐会自动向管道中注入水，提高系统的压力。

当管道中压力达到设定值时，加压罐会停止注水。

二、定压补水装置的调节方法：1.设定压力：在定压补水装置的控制器上设定所需的压力值。

这个压力值应根据实际需求来确定，一般要考虑到供水系统的运行特点和水量的需求。

2.调节压力：根据实际情况，通过控制器上的调节按钮，逐渐调整设定压力值。

在调节的过程中，需要注意观察管道压力的变化，并及时调整设定压力值，直到满足要求为止。

3.维护保养：定压补水装置需要定期进行维护保养，以保证其正常工作。

包括定期清洁水泵和加压罐，检查传感器的工作状态，保持控制器的稳定。

此外，还要定期检查系统中的水量和压力，以及检查水泵和加压罐的工作情况。

总结起来，定压补水装置的工作原理是通过传感器检测压力信号，并通过控制器控制水泵的工作来补水和调节压力，加压罐则用于储存水和保持系统的压力稳定。

调节方法主要包括设定压力、调节压力和维护保养等步骤，通过适当的调节和维护，可以确保供水系统中的压力恒定，并补足系统中的水量。

定压补水装置使用说明书
一、产品概述
定压补水装置是一种用于水系统中自动补水的设备，该装置能够根据系统内水压变化自动调节补水量，保持系统压力的稳定性，适用于各种住宅、商业建筑、工业设施等水系统。

二、使用方法
1.安装定压补水装置前，请务必仔细阅读产品说明书，并按照说明书中的要求进行安装。

2.安装前请确认水系统的压力，以确保定压补水装置工作时能够保持系统内的水压稳定。

3.安装时，应在进水管道上安装补水阀门，并连接定压补水装置的进口管道，确保补水阀门开启状态。

4.将定压补水装置的出口管道与水系统的回水管道连接，确保连接牢固，无漏水现象。

5.启动定压补水装置后，设定补水压力值，并按照说明书中的操作方
法进行设定。

6.设定完成后，定压补水装置将自动监测水系统内的水压变化，并自动调节补水量，以保持系统内的水压稳定。

三、注意事项
1.安装时，请务必按照产品说明书中的要求进行操作，确保安装正确无误。

2.使用前，请检查定压补水装置的管道连接是否牢固，以及阀门是否开启。

3.使用过程中，请定期清洗定压补水装置内的滤网，以保证产品正常运转。

4.在维修或更换定压补水装置时，请先关闭补水阀门，并切断电源，以确保操作安全。

5.定期进行维护和保养，如有异常情况请及时联系专业维修人员进行处理。

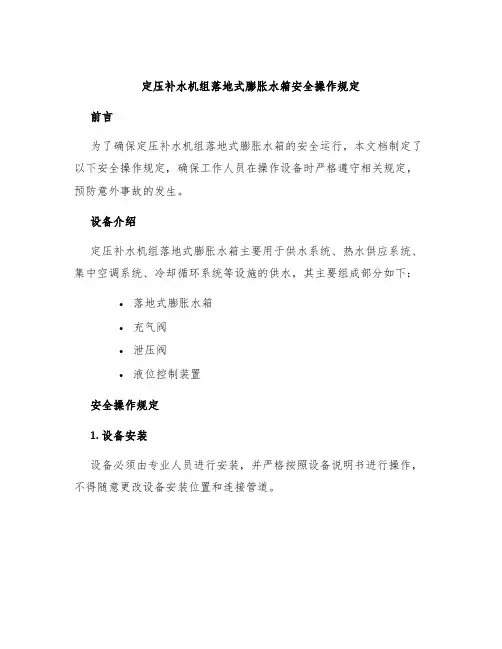

定压补水机组落地式膨胀水箱安全操作规定前言
为了确保定压补水机组落地式膨胀水箱的安全运行，本文档制定了以下安全操作规定，确保工作人员在操作设备时严格遵守相关规定，预防意外事故的发生。

设备介绍
定压补水机组落地式膨胀水箱主要用于供水系统、热水供应系统、集中空调系统、冷却循环系统等设施的供水，其主要组成部分如下：•落地式膨胀水箱
•充气阀
•泄压阀
•液位控制装置
安全操作规定
1. 设备安装
设备必须由专业人员进行安装，并严格按照设备说明书进行操作，不得随意更改设备安装位置和连接管道。

2. 设备调试
设备启动前必须对设备进行严格的调试工作，运转方向、电机电压、气体充放、泄压阀是否通畅、水位控制器是否灵敏等等都必须进行调试，保证设备正常运转。

3. 设备运行
设备正常运行时，操作人员必须随时注意液位高低和压力是否正常，如果出现异常，操作人员必须及时停机检修，并联系专业维修人员进
行故障排查和处理。

4. 液位控制
对于流量变化较大的系统，液位控制的精度必须要达到更高的要求。

在液位控制方面，必须设置值栏处设置液位控制上限，避免水箱溢出。

5. 定期检修
无论设备运行情况如何，在规定时间要进行一次全面检查，如检查
泄压阀、安全阀是否通畅，水箱内部是否干净，设备光洁度是否足够，水泵运转是否正常等等因素。

如发现设备有泄漏现象，必须立刻停机
检修。

结语
定压补水机组落地式膨胀水箱的安全运行对于用户和使用者都是比
较重要的，所以操作人员必须在使用定压补水机组落地式膨胀水箱时，严格遵守上述相关规定，确保设备正常运转，减少意外事故的发生。

定压补水装置采用一电位器设定压力（也可采用面板内部设定压力），采用一个压力传感器（反馈为4~20mA）检测管网中压力，压力传感器将信号送入变频器PID回路，PID回路处理之后，送出一个水量增加或减少信号，控制马达转速。

如在一定延时时间内，压力还是不足或过大，则通过变频器作工频/变频切换起动另一台水泵，使实际管网压力与设定压力相一致。

另外，随着用水量的减少，变频器自动减少输出频率，达到了节能的目的。

1、当设备处于自动控制时，全系统需增压。

由P0水泵通过变频器变速运行至工频工作，水先进入补气罐，后通过止回阀流入气压罐，罐内压力增大，通过出水管道流入管网。

2、当用水量继续增大，大于P1水泵工频工作时，远传压力表继续发出信号，接通P2水泵，P2水泵随用水量增大，同样由变频至工频工作，若此时流量和压力仍不能满足需要时，则可继续增加P3水泵工作，以满足全系统的需要。

3、若此时压力已满足，则P2水泵由工频转变成变频工作，直至停泵为止。

P1水泵同样如此。

4、当用水量等于零时，系统压力保持不变的情况下，水泵停止工作，依靠罐内压力继续供水，维持系统压力，达到了节省电能作用。

技术参数1、流量范围：0～5000m3/h 环境湿度：0～50℃2、压力范围：0～2.0Mpa 环境温度：≤90%3、控制功率：≤350kw 电源：380V×（1±15%）4、压力调节精度：≤0.01 Mpa 蓄能稳流器容积：0.5m3～50m33.定压补水装置罐本体不承压属常压容器──隔膜与钢罐夹层有一通气管，故隔膜腔内水亦处于常压，便于补水及排气。

4.定压补水装置罐体有效容积率高达90％──隔膜外表与钢罐内壁可紧贴故有效容积率高，致使外形小，而充氮隔膜罐一般有效容积率仅30％，即外形要大三倍。

5.定压补水装置隔膜柔性极佳，挠曲疲劳试验达45万次，允许持续温度70℃以下，短时间允许达120℃。

适用范围采用变频恒压供水，具有高效节能，压力稳定，运行可靠，操作简单，占地少，噪音低，无污染，投资低，效益高等优点。

定压补水机组落地式膨胀水箱安全操作及保养规程膨胀水箱是定压补水机组落地式设备中的重要组成部分，具有缓冲压力、稳定水压的作用。

正确的操作和保养膨胀水箱能够延长其使用寿命，同时保证设备的安全稳定运行。

本文将介绍膨胀水箱的安全操作和保养规程。

一、安全操作1.1 设备安装膨胀水箱应安装在平稳的场地上，并与管道系统连接。

设备底部应有足够的支撑，并且在支撑点处应进行加强。

安装时应留出足够的空间，方便进行日常检查和维护。

同时，应保证膨胀水箱与管道系统之间有足够的伸缩空间。

1.2 水箱充水在安装好膨胀水箱之后，应进行充水测试。

该测试需要在设备正常运行状态下进行。

填充膨胀水箱应先关闭进水阀门，然后打开排气阀门，释放水箱内的残余气体。

之后再打开进水阀门，待水箱内充满水后关闭排气阀门即可。

1.3 安全阀设置膨胀水箱的安全阀应设置在最高水位处。

安全阀的设置能够在膨胀水箱出现过载压力时自动释放水压，保护设备和人身安全。

在进行设备操作时，应先关闭设备加压开关，释放压力。

操作时应轻拧球形阀控制水流，防止对设备造成冲击和破坏。

二、保养规程2.1 定期检查膨胀水箱应定期检查，以确保设备处于正常运行状态。

定期检查包括检查安全阀、压力表、球形阀的工作状态和密封情况等。

2.2 清洗膨胀水箱也需要定期清洗，以防止水垢和污垢对设备造成损坏。

清洗时应先关闭进出水阀门，并放空明管。

之后可以将水箱内的污垢清理干净，再反复冲洗数次。

清洗完毕之后重新启动设备，并检查水压的变化情况。

2.3 维护保养膨胀水箱在使用过程中，也需要进行保养维护，以延长设备寿命。

保养维护包括检查水位、水压是否在正常范围内，检查设备是否出现渗漏情况，检查球形阀是否卡死等。

三、注意事项3.1 设备运行在设备运行时，应注意观察设备的工作状态，及时发现并解决问题。

同时，应保证进出水管道系统的清洁，避免杂物进入设备引发故障。

在操作设备时，应严格按照操作规范进行，保证设备不被人为破坏和损坏。

囊式定压补水装置说明书囊式定压补水装置说明书一、产品概述囊式定压补水装置是一种稳压补水装置，广泛应用于空调、采暖系统，给水管网系统等，它可替代传统膨胀的水箱水罐，能减少泵的启动次数，可吸纳系统的部分水膨胀量，易于实现自动补水、自动排气、自动泄压和自动过压保护等。

二、工作原理囊式定压补水装置利用气体的可膨胀性进行工作。

它主要由囊式定压罐、水泵、压力开关、控制箱、安全阀、底座，以及连接管路等组成。

当系统内温度升高时水的.体积增大时，系统压力增大，这时会有部分水进入囊式定压罐的胶囊中，胶囊囊膨胀会压缩罐内的气体，直到系统的压力和罐内的压力达到平衡为止。

当系统中水的体积减小，系统压力降低时，罐内的气体膨胀将囊中的水压回系统。

如果这些补水量仍不能满足系统需要水量，水泵启动补水。

水泵的启动与停止动作由系统的电接点压力表及控制箱进行控制。

电接点有两个设定压力点，一个是水泵启动压力P1，一个是水泵停止压力P2，P1、P2分别是系统最低定压点及最高工作压力。

当通过囊式定压罐补水后系统压力仍达不到P1时，控制箱控制水泵开启向系统补水，当补到系统压力和罐内压力大于P2时，水泵停止。

三、产品特点1、囊式定压罐严格按照压力容器标准设计制造，性能可靠;2、可根据现场条件，设计设备布置与管路走向，便于安装及操作，占地面积小;3、选用知名品牌的水泵，运行可靠，长寿命，无泄漏。

4、机组水泵安装减震装置，避免震动及引起的管路共振。

5、控制柜关键部件采用知名品牌，使用寿命长，稳定可靠。

6、机架采用型钢制作，设计合理，坚实牢固，外表做防锈处理，整体设计美观大方。

四、规格型号及外形尺寸1.规格型号表型号D(MM)L(MM)B(MM)H(MM)H1(MM)H2(MM)QC-DY/1.0-800五、选型注意事项1、定压罐的容积分为总容积和可调容积两个参数，总容积指罐体内壁腔体可容纳体积，可调容积是指定压罐工作状态下最大可补充水量容积，应准确分清两种参数进行选型。
