异型节点

目录1异形节点腐蚀现状 (1)1.1大气区异形节点腐蚀的严重性 (1)1.2大气区异形节点腐蚀严重性实例 (1)1.2.1螺栓腐蚀 (1)1.2.2储罐边缘板腐蚀 (2)1.2.3法兰腐蚀 (2)1.2.4焊接部位腐蚀 (2)1.2.5桥梁钢索腐蚀 (3)2氧化聚合型包覆防腐蚀技术（OTC） (4)2.1OTC包覆防腐蚀技术特点 (4)2.2OTC包覆防腐蚀技术施工步骤 (5)2.3OTC包覆防腐蚀技术验收检测项目 (7)2.4OTC包覆防腐蚀技术优势 (8)3氧化聚合型包覆防腐蚀技术（OTC）施工工艺 (8)3.1地脚螺栓 (9)3.2储罐边缘板 (10)3.3法兰 (13)3.4异型材料 (9)3.5钢索防水套 (13)3.6桥梁钢索 (14)4工程业绩及应用案例 (15)4.1工程业绩 (15)4.2应用实例 (16)4.2.1大连国际会议中心 (16)4.2.2湛江港粮食储仓边缘板 (16)4.2.3天津LNG管廊地脚螺栓 (17)4.2.4淄博华伟银凯储罐边缘板 (17)4.2.5丹东华能电厂法兰 (18)4.2.6青岛海湾大桥吊杆防水套 (18)4.2.7宁波中化兴中码头消防水罐边缘板 (18)4.2.8青岛大炼油电梯井 (19)4.2.9日本大野大桥钢索 (19)1异形节点腐蚀现状1.1大气区异形节点腐蚀的严重性金属材料在大气环境中受盐分、湿度及其他酸性气体的强烈影响，耐腐蚀性能较差，大大降低了金属构造物的使用寿命，直接影响使用安全。

尤其是海洋大气环境，与陆地相比，湿度更大，空气中存在着含盐液滴，使得该部位的腐蚀要比内陆严重的多。

此外，在海洋大气中的金属表面常会有真菌和霉菌存在，保持了金属表面的水分从而增强了环境的腐蚀性。

另外，在工业大气环境中，由于常伴有二氧化硫、二氧化碳等有害气体产生，对金属的腐蚀也产生着极大的影响。

据统计，在自然环境中，50%以上的腐蚀破坏是由大气腐蚀引起的。

异形柱技术总结去年年底做了一个异形柱结构的检测鉴定，虽然之前很少接触异形柱，但经过这个工程后，还是学到了不少有关异形柱方面的知识和技术。

一、异形柱的基本概念现代住宅建筑要求大开间，平面及房间布置灵活、方便，室内不出现柱楞、不露梁等。

异形柱与短肢剪力墙结构能较好地满足现代住宅建筑的要求，因而逐渐得到了推广应用。

我们先来了解异形柱的定义。

《混凝土异形柱结构技术规程》(JGJ1 49—200 6)对异形柱的定义是：截面几何形状为L形、T形和十字形，且截面各肢的肢高肢厚比不大于4的柱。

规程中目前仅列入了L形、T形和十字形三种界面形式的异形柱，因为对此三种截面积累的工程经验较多。

未列入的还有一字形，Z字形等。

一形柱和Z形柱截面类似，即两个主轴方向抗弯能力相差甚大。

目前，此两种类型的柱尚未列入规程中，以后经过大量的试验研究后，应该也会经入规程的控制。

下图为几种异形柱及其钢筋配置：异形柱各肢肢长可能相等，也可能不等。

我们在抗震设计时宜采用等肢异形柱，当不得不采用不等肢异形柱时，两肢的肢高比不宜超过1.6，且肢后差不大于50mm（详见《规程》条文说明第6.1.4条）。

柱截面肢高肢厚比是指异形柱柱肢截面高度与厚度的比值，柱的肢高肢厚比不同时，柱的性能也会有不同的差异。

规程规定肢高肢厚比不大于4，试验表明，在此情况下，异形柱在偏心受压状态下的应变基本符合平截面假定。

二、异形柱与矩形柱的限值对比异形柱和矩形柱相比，在设计中差异时比较明显的，我们来看看这些差异：1.当建筑物构形式相同且所处地域的抗震烈度相同时，异形柱的最大适用高度要明显低于矩形柱的最大适用高度，详见下表：矩形柱：异形柱：2.在风荷载、多遇地震作用下，异形柱结构的弹性层间位移角限值比起相同结构类型的矩形柱要严格一些，详见下表：异形柱：矩形柱：3.在罕遇地震作用下，异形柱结构的弹塑性层间位移角限值比起相同结构类型的矩形柱要严格一些，详见下表：异形柱：矩形柱：4.在相同结构形式及相同抗震等级条件下，异形柱的轴压比限值要明显严于同种结构类型的矩形柱，详见下表：异形柱：矩形柱：5.界定“扭转不规则类型”的控制点更严，抗规规定当结构的扭转位移比大于1.45时可界定为扭转不规则结构，而异规界定1.2。

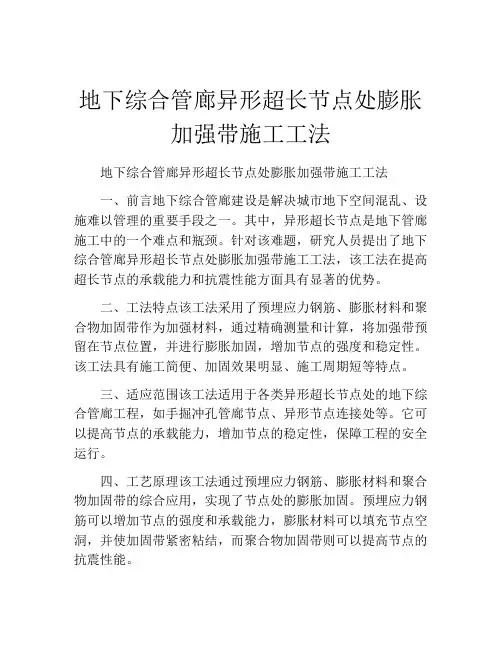

地下综合管廊异形超长节点处膨胀加强带施工工法地下综合管廊异形超长节点处膨胀加强带施工工法一、前言地下综合管廊建设是解决城市地下空间混乱、设施难以管理的重要手段之一。

其中，异形超长节点是地下管廊施工中的一个难点和瓶颈。

针对该难题，研究人员提出了地下综合管廊异形超长节点处膨胀加强带施工工法，该工法在提高超长节点的承载能力和抗震性能方面具有显著的优势。

二、工法特点该工法采用了预埋应力钢筋、膨胀材料和聚合物加固带作为加强材料，通过精确测量和计算，将加强带预留在节点位置，并进行膨胀加固，增加节点的强度和稳定性。

该工法具有施工简便、加固效果明显、施工周期短等特点。

三、适应范围该工法适用于各类异形超长节点处的地下综合管廊工程，如手掘冲孔管廊节点、异形节点连接处等。

它可以提高节点的承载能力，增加节点的稳定性，保障工程的安全运行。

四、工艺原理该工法通过预埋应力钢筋、膨胀材料和聚合物加固带的综合应用，实现了节点处的膨胀加固。

预埋应力钢筋可以增加节点的强度和承载能力，膨胀材料可以填充节点空洞，并使加固带紧密粘结，而聚合物加固带则可以提高节点的抗震性能。

五、施工工艺该工法的施工过程主要包括节点定位、预埋应力钢筋、膨胀材料填充和加固带施工等步骤。

具体来说，在节点位置进行测量并标定，然后进行预埋应力钢筋的安装，接着填充膨胀材料，并在合适的时机进行膨胀固化，最后进行加固带的施工和固定。

六、劳动组织该工法所需的劳动组织包括项目经理、工程技术人员、预埋钢筋安装人员、膨胀材料填充人员和加固带施工人员等。

他们需要密切配合，严格按照施工程序进行施工，保证施工质量。

七、机具设备该工法所需的机具设备包括测量仪器、钢筋切割机、混凝土搅拌机、涂布机、膨胀材料注射器等。

这些设备能够提高施工效率，保证工程质量。

八、质量控制为了保证施工质量，施工过程中需要进行严格的质量控制。

具体措施包括预埋应力钢筋的质检、膨胀材料的合格检测、加固带的质量验收等，以确保施工过程中的质量达到设计要求。

1总则1.0.1为在混凝土异形柱结构设计及施工中贯彻执行国家技术经济政策，做到安全适用、技术先进、经济合理、确保质量，制定本规程。

1.0.2本规程主要适用于非抗震设计和抗震设防烈度为6度、7度(O.10g，O.15g)和8度(0.20g)抗震设计的一般居住建筑混凝土异形柱结构的设计及施工。

1.0.3混凝土异形柱结构的设计及施工，除应符合本规程的规定外，尚应符合国家现行有关标准的规定。

2术语、符号2.1术语2.1.1异形柱specially-shaped column截面几何形状为L形、T形和十字形，且截面各肢的肢高肢厚比不大于4的柱。

2.1.2异形柱结构structure with specially-shaped columns采用异形柱的框架结构和框架-剪力墙结构2.1.3柱截面肢高肢厚比ratio of section height to section thickness of column leg异形柱柱肢截面高度与厚度的比值。

2.2符号2.2.1作用和作用效应Gj——第j层的重力荷载代表值；Mbl、Mbr——框架节点左、右侧梁端弯矩设计值；Mx、My——对截面形心轴x、y的弯矩设计值；N——轴向力设计值；Vc——柱斜截面剪力设计值；VEKi－—第i层对应于水平地震作用标准值的剪力；Vj－—节点核心区剪力设计值；σi——第i个混凝土单元的应力；σj——第j个钢筋单元的应力。

2.2.2材料性能fc——混凝土轴心抗压强度设计值；ft－—混凝土轴心抗拉强度设计值；fy——钢筋的抗拉强度设计值；fyV——箍筋的抗拉强度设计值。

2.2.3几何参数as'——受压钢筋合力点至截面近边的距离；A——柱的全截面面积；Aci－—第i个混凝土单元的面积；Asj－—第j个钢筋单元的面积；Asv－－验算方向的柱肢截面厚度bc范围内同一截面箍筋各肢总截面面积；Asvj－—节点核心区有效验算宽度范围内同一截面验算方向的箍筋各肢总截面面积；bc－—验算方向的柱肢截面厚度；bf——垂直于验算方向的柱肢截面高度；bj——节点核心区的截面有效验算厚度；d——纵向受力钢筋直径；dv——箍筋直径；ea——附加偏心距；e1－—初始偏心距；e0－－轴向力对截面形心的偏心距；eix－－轴向力对截面形心轴y的初始偏心距；eiy－－轴向力对截面形心轴x的初始偏心距；hb－—梁截面高度；hb0－—梁截面有效高度；hc－—验算方向的柱肢截面高度；hf----垂直于验算方向的柱肢截面厚度；hi——第i层楼层层高；hj—－节点核心区的截面高度；hc0——验算方向的柱肢截面有效高度；H——房屋总高度；Hc——节点上、下层柱反弯点之间的距离；l0——柱的计算长度；ra——柱截面对垂直于弯矩作用方向形心轴xa一xa的回转半径；rmin－—柱截面最小回转半径；s－—箍筋间距；Xci、Yci——第i个混凝土单元的形心坐标；Xsj、Ysj——第j个钢筋单元的形心坐标；X0、Y0——截面形心坐标；α——弯矩作用方向角。

ZH-XX异形柱节点域抗剪承载力计算书一、基本参数及构件尺寸：1、节点所在位置：中间层2、异形柱截面尺寸：b c=200mm，h f=200mmb1=250mm，b2=250mmh1=0mm，h2=500mm3、异形柱计算高度：H c=1500mm4、核心区混凝土强度等级：C305、核心区箍筋强度：f yv=210N/mm26、核心区箍筋间距：s=100mm7、框架梁截面尺寸：b b=200mm，h b=500mm8、梁受拉纵筋合力点边距：a s=40mm9、梁受压纵筋合力点边距：a's=40mm10、左侧梁端弯距设计值：M b l=80KN·m11、右侧梁端弯距设计值：M b r=90KN·m12、对应底部轴力设计值：N =400KN二、其它尺寸及参数导算：1、根据异形柱尺寸，可知其截面类型为：┣形2、垂直于验算方向的柱肢截面高度：b f=b1+b c+b2=700mm3、验算方向的柱肢截面高度：h c=h1+h f+h2=700mm4、节点核心区的截面有效验算厚度和截面高度：b j=b c=200mmh j=h c=700mm5、梁的截面平均有效高度：h b0=h b - a s=460mm6、本节点位于中间层，核心区组合剪力设计值应按照规范公式(5.3.5-2)计算：|V j|=|80+90|×1000/(460 - 40)×[1 - (460 - 40)/(1500 - 500)]=235KN三、节点核心区受剪水平截面验算：混凝土强度等级为C30的轴心抗压强度设计值：f c=14.3N/mm21、异形柱截面面积：A= b c· h c+b f · h f - b c· h f =0.24m22、根据《异规》表5.3.4-2，可分为以下四类截面：由于b f=700mm≥h c=700mm，h f=200mm≥b c=200mm，故此异形柱截面类型属于 A 类，查《异规》表5.3.4-1，可得翼缘影响系数：ζf=1.35按《异规》表5.3.4-2中的 A 类截面计算公式可求得有效翼缘影响系数为：ζf,ef=1.353、h j=700mm，查《异规》表5.3.2-2，可得截面高度影响系数：ζh=0.904、按《异规》公式(5.3.2-2)验算节点核心区受剪的水平截面：0.24·ζf,ef · ζh · f c · b j · h j =584KN≥|V j|=235KN满足要求四、节点核心区受剪承载力验算（配箍计算）：混凝土强度等级为C30的轴心抗拉强度设计值：f t=1.43N/mm21、N =400KN≤0.3· f c· A =1030KN，故取N' =400KN2、将《异规》公式(5.3.3-2)进行恒等变形，可得：A svj={ |V j| - 1.38· [1+0.3·N' / ( fc·A)] · ζf,ef · ζh · f t · b j · h j } · s / [ f yv· (h b0 - a's)]=-128mm2≤0，按构造要求配箍即可。

异形柱结构梁柱节点施工难点及处理措施摘要：建筑行业的持续发展需要提高建筑钢筋混凝土结构的质量和观感。

混凝土结构的表面不含装饰，可以缩短施工时间，也可以改善混凝土的混合。

凝土结构的耐久性，节省建筑材料。

分析了异形柱梁和柱节点的施工难点和处理措施。

关键词：异形柱，节点，施工，解决办法前言：框架节点一直被认为是框架结构中最薄弱的环节，地震破坏也表明，框架节点经常发生剪切破坏。

由于柱截面高宽比大、梁柱连接处钢筋密集、混凝土不易振动等原因，异形框架的梁柱节点强度弱于矩形框架，地震破坏可能更为严重。

因此，在施工过程中必须高度重视异形框架结构梁柱节点的施工质量。

本文结合现行规范、现场实践经验，分析了型钢柱梁节点施工中存在的问题，提出了解决这些问题的措施。

1 概述具有异形结构的梁柱节点主要是位于节点中心区域之间的梁和柱的两端，其中支撑梁和柱与相邻的中心区域相交。

通常有四个基本形式分类函数节点下的位置:顶层边柱、顶层中柱、楼层边柱和楼层中柱节点。

是因为空间框架,对实际工作中一个或两侧纵问相交梁、柱截面形式、T、L和Z字形和十字形柱T形翼缘是否相等,组合起来,近20种不同的异形柱形接头的矩形柱梁柱节点类型。

2 如何保证梁柱节点混凝土密实度2.1 问题分析由于异形柱的两端较薄，节点的钢筋密度较高，因此在施工过程中混凝土的浇筑和振动更加困难，施工人员往往忽视了节点的重要性。

在混凝土浇筑过程中，漏振或振荡不足，导致许多蜂窝或孔洞的形成，大大降低了混凝土在节点区域的强度。

2.2 解决方案在节点浇筑混凝土时，要认真施工，严格监控，并在旁站进行监督，以保证施工质量。

（1）在设计整个框架结构工程的混凝土配合比时，应设计同等级细石混凝土的配合比，并在框架节点处浇筑同等级细石混凝土应使用。

如果机械振动困难，人工捣固应使用配合。

（2）柱脚安装时，应留出柱脚清洗，柱脚应与地面紧密接触。

浇注关节时,一层50~100mm厚和水泥砂浆与混凝土相同的成分,以避免质量事故如柱脚部出现蜂窝孔洞。

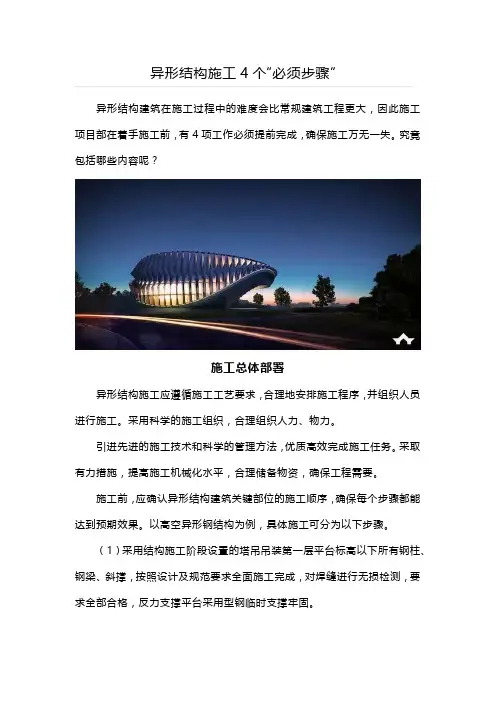

异形结构建筑在施工过程中的难度会比常规建筑工程更大，因此施工项目部在着手施工前，有4项工作必须提前完成，确保施工万无一失。

究竟包括哪些内容呢？施工总体部署异形结构施工应遵循施工工艺要求，合理地安排施工程序，并组织人员进行施工。

采用科学的施工组织，合理组织人力、物力。

引进先进的施工技术和科学的管理方法，优质高效完成施工任务。

采取有力措施，提高施工机械化水平，合理储备物资，确保工程需要。

施工前，应确认异形结构建筑关键部位的施工顺序，确保每个步骤都能达到预期效果。

以高空异形钢结构为例，具体施工可分为以下步骤。

（1）采用结构施工阶段设置的塔吊吊装第一层平台标高以下所有钢柱、钢梁、斜撑，按照设计及规范要求全面施工完成，对焊缝进行无损检测，要求全部合格，反力支撑平台采用型钢临时支撑牢固。

（2）采用塔吊安装中心芯柱及安装芯柱限位装置，芯柱高度应满足安装自制桁架式吊装平衡臂的高度要求；同时，用于芯柱提升的手拉葫芦及千斤顶就位。

（3）安装旋转体，旋转体与芯柱间设置轴承传动承，保证平衡和灵活。

（4）安装桁架式吊装平衡臂及相应提升装置，调整水平度和垂直度，验收合格后投入使用，芯柱的提升采用设置固定在第一层平台的反力支撑平台上的四只大吨位手拉葫芦进行人工均匀提升操作，每天提升高度根据芯柱每节长度确定；芯柱每次提升到指定位置后，下部采用四只千斤顶对角对称顶紧芯柱底部以避免下沉，同时通过芯柱限位器牢牢固定住芯柱以避免芯柱产生水平位移或倾斜；芯柱提升的同时，桁架式吊装平衡臂同时提升，并处于空载状态，时刻观测芯柱的垂直度偏差情况，如有偏差及时调整；每次芯柱提升的高度为超过下一层需安装平台高度以上3m以下，然后吊装相应平台以下钢柱、钢梁及斜撑。

（5）依次重复步骤4，直至完成所有平台的钢构件安装工作；具体是指主体结构分层施工，第二层结构构件安装完成后，验收合格，切割平衡臂外挑过长部分，提升芯柱并使旋转体随之升高，高度达到后，固定芯柱，吊装第三层结构构件安装完成后，验收合格，切割平衡臂外挑过长部分，提升芯柱，以此类推，直至构件全部吊装完成。

异形钢结构计价系数1.引言1.1 概述异形钢结构是指具有非传统形状的钢材构件，其截面形状和尺寸不规则。

与传统的直角截面钢结构相比，异形钢结构具有更多样化的形式和更广泛的应用领域，能够满足多样化的设计需求。

在建筑领域中，异形钢结构常常被应用于大跨度的屋盖结构、桥梁、机场终端建筑、体育场馆等项目中。

计价系数是指在进行项目投标或成本估算过程中，针对异形钢结构的特殊性而引入的一项调整因素，用于计算异形钢结构的造价。

由于异形钢结构相较于传统的直角截面钢结构具有复杂的形状和加工工艺，其制作、安装以及材料成本等方面的特点均与传统的钢结构有所不同。

因此，为了更准确地评估异形钢结构的造价，需要引入计价系数进行调整。

本文将深入探讨异形钢结构计价系数的概念、意义、影响因素以及应用与实践。

通过对不同形状异形钢结构的计价系数进行比较分析，旨在为工程师、建筑师以及相关从业人员提供一种更科学、准确的计价方法，以应对异形钢结构项目中的成本控制与估算难题。

在下文中，将首先介绍异形钢结构的定义，探讨其与传统钢结构的区别与优势。

随后，我们将详细解释计价系数的概念与意义，以及其在异形钢结构造价中的作用。

接着，我们将阐述异形钢结构计价系数的影响因素，划分为材料成本、制作工艺和安装工艺等多个方面进行分析。

最后，我们将探讨异形钢结构计价系数的应用与实践，包括实际工程案例和调整方法等内容。

通过本文的研究与讨论，相信读者能够更好地理解异形钢结构计价系数的重要性和实际应用价值，为未来在异形钢结构项目中的工程设计、成本控制与估算提供参考和指导。

1.2 文章结构本文将分为三个主要部分，分别为引言、正文和结论。

在引言部分，将对异形钢结构计价系数的概述进行介绍，包括其定义、意义以及该研究的目的。

在正文部分，将主要分为两个小节，分别是异形钢结构的定义和计价系数的概念与意义。

首先，我们将详细阐述异形钢结构的定义，涉及其结构特点以及与传统钢结构的区别。

接着，我们将探讨计价系数的概念及其在异形钢结构中的意义，包括其作为一种量化指标的应用，以及在实际工程中的价值体现。
