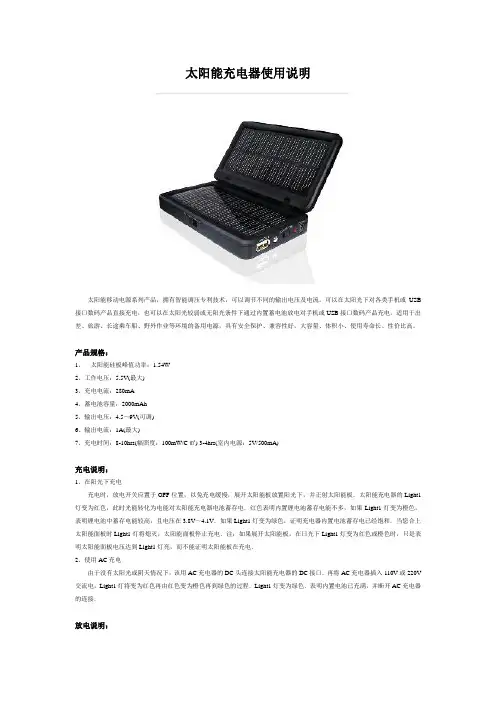

太阳能充电器使用说明
太阳能移动电源系列产品，拥有智能调压专利技术，可以调节不同的输出电压及电流。可以在太阳光下对各类手机或USB接口数码产品直接充电，也可以在太阳光较弱或无阳光条件下通过内置蓄电池放电对手机或USB接口数码产品充电。适用于出差、旅游、长途乘车船、野外作业等环境的备用电源，具有安全保护、兼容性好，大容量、体积小、使用寿命长、性价比高。
产品规格：
1、太阳能硅板峰值功率：1.54W
2、工作电压：5.5V(最大)
3、充电电流：280mA
4、蓄电池容量：2000mAh
5、输出电压：4.5～9V(可调)
6、输出电流：1A(最大)
7、充电时间：8-10hrs(幅照度：100mW/C㎡) 3-4hrs(室内电源：5V/500mA)

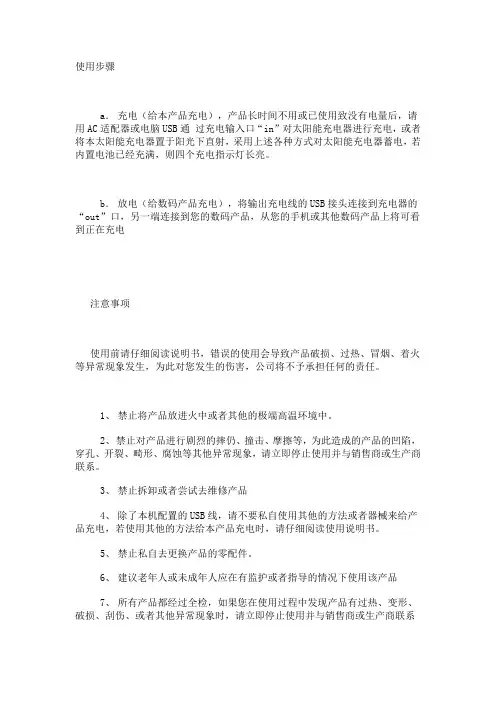

充电说明：
1、在xx下充电
充电时，放电开关应置于OFF位置，以免充电缓慢，展开太阳能板放置阳光下，并正射太阳能板．太阳能充电器的Light1灯变为红色，此时光能转化为电能对太阳能充电器电池蓄存电．红色表明内置锂电池蓄存电能不多，如果Light1灯变为橙色，表明锂电池中蓄存电能较高，且电压在3.8V～4.1V．如果Light1灯变为绿色，证明充电器内置电池蓄存电已经饱和．当您合上太阳能面板时Light1灯将熄灭，太阳能面板停止充电．注：
如果展开太阳能板，在日光下Light1灯变为红色或橙色时，只是表明太阳能面板电压达到Light1灯亮，而不能证明太阳能板在充电．
2、使用AC充电
由于没有太阳光或阴天情况下，该用AC充电器的DC头连接太阳能充电器的DC接口．再将AC充电器插入110V或220V交流电，Light1灯将变为红色再由红色变为橙色再到绿色的过程．Light1灯变为绿色．表明内置电池已充满，并断开AC充电器的连接．
放电说明：
放电时，并将输出电压档位调到适当的电压对充电产品充电，然后根据你需要移动设备选择合适的转接头，也可以用USB插头对数码产品连接一起．并将开关切换到＂ON＂Light1与Light2同时亮时，Light2亮时表示开始放电，（此时内置电池已充满Light1出现红绿交替闪烁属正常现象，具体参考Light1显示说明），当你外接移动设备充电时，Light2亮时，表明正在对你的移动设备或手机充电，移动设备或手机充满后，请将开关切换到OFF位置，以免电量流失．
应用领域：
适用于充电电压在4.5～9V移动通讯、数码
注意事项：
１、强光下不能间段充电（直射太阳能面板）约8小时，可充满内置电池．
２、在夏季时请勿将充电器置于车内（车内温度过高）．影响电池使用寿命
３、请勿隔着玻璃对本充电器进行充电．充电效果差．
４、必须在强光下充电，在弱光下（Light１）亮灯，只能代表检测到有光，并非代表已在充电（如在室内照明灯下）．所以请勿在弱光下进行充电．
５、由于出厂时，每个充电器内所含电量不一致，所以，初次使用充电或放电的时间会不同．
６、请勿使用有腐蚀性溶液擦拭本机，以免损害本产品．
7、严禁将此产品投入火中，以免引起爆炸
