下载文档原格式
组成●单组分硅橡胶固化●中性固化，室温下与空气中的水分固化特性●即用型密封胶●连续使用温度：-65~250℃间隙使用温度：300℃●优异的流动性与润湿性能物理形态●♉液体产品资料书道康宁8888高温流动性密封胶基本用途电熨斗金属底板的密封概述道康宁8888高温流动性密封胶是一种单组分、中性固化，可流动的密封胶。
室温下与空气中的水分固化成坚韧的橡胶状固体。
应用专用于电熨斗金属底板的密封胶，也适用于其他需使用流动性、耐热的单组分密封胶的应用领域。
典型物性使用前颜色红色流动性(30g密封胶)，mm125粘度，25℃，mPa·s7500 固化臆 - 25℃，相对湿度50％结皮时间，min 10表干性时间，min 18 固化后 –25℃，相对湿度50％，7天硬度，邵氏A 25拉伸强度，MPa 1.2扯断伸长率，％， 190无底涂粘着性（最底层）良好如何使用1、密封表面彻底清洗与去脂。
2、使用密封胶时，加工操作过程在5~15分钟内完成。
3、固化时由表及里，固化速度随相对湿度，温度，空气流动量的升高而加快。
使用限制本产品不适用于医学或制药应用方面。
操作注意事项 使用前，与就近的道康宁分销商联系，获得产品的安全数据资料。
注：使用前，阅读产品说明书，材料安全数据资料，容器标签的安全使用说明，其他身体或健康危害资料。
贮存与贮存期限贮存温度不高于25℃时，未开封产品的贮存期限为自制造之日起7个月。
包装道康宁8888高温流动性密封剂为20kg（净重）装。
卫生与环境资料道康宁拥有一支专门的毒物学小组与环境与管理事务专家组。
道康宁的环境与管理事务（HERA）部指导公司及客户在产品的安全生产、销售、操作与使用方面给予技术支持。
如需要道康宁特殊产品的详细资料，请与最近的道康宁销售部门联系。
用者需知本文所刊载的都是我们认为可靠的资料，不过，使用者必须自行决定产品的适合性。
由于道康宁®无从对所有状况与对象一概明辽所以不能保证产品在某种用法与用途上的正确性与适用性。
研泰化学改性硅烷密封粘接胶具有硅橡胶耐老化及聚氨酯高强度的优点，所以粘接强度高，耐老化性能优异，广泛用于金属及表面处理（上漆或电镀）的金属、塑料、玻璃和橡胶等材料之间的自粘与互粘，缝隙与接点的密封。
能满足多种场合弹性粘接和密封的需要。
改性硅烷密封粘接胶性能特点●无VOC，无硅酮，无增塑剂迁移，无气泡固化，极微气味；●抗紫外线，抗老化和风化，耐水浸，防霉变；●中性固化，对基材无腐蚀，也不污染基材，无底剂可实现对多种基材的粘接。
改性硅烷密封粘接胶产品用途●主要用于大客车、火车、重卡驾驶室、船舶、集装箱、通风管路等部件的粘接及密封，以及其它需要高强度和高模量的永久弹性密封粘接。
适用的基材包括木材，各种金属及表面处理（上漆或电镀）的金属，无机或有机玻璃，不饱和树酯制品，陶瓷材料以及塑料和橡胶等。
改性硅烷密封粘接胶性能参数MS-2937 改性硅烷密封粘接胶性能及固化特性表（室温25℃）项目参数项目参数颜色黑色、白色、灰色表干时间（min）10外观膏状固化速度（mm/24h） 5 密度(g/cm3) 1.46 工作温度（℃）-60～130断裂伸长率(%) >350 硬度(ShoreA) 60拉伸强度(MPa) >3.0 剪切强度(MPa) >3.0特别说明：以上所提供的信息和处理建议都是基于研泰公司对其目前的知识和经验的一般性说明，实际应用中，由于所用的物料，基材和实际现场条件不同，因此不能由此处的信息或任何书面的推荐或其它任何建议而推断出研泰公司对其产品的商品性和对特殊用途的适用性做出任何的担保和承担任何的责任，用户应测试产品是否适合于其应用及使用目的。
研泰化学公司保留改变其产品性质的权利。
详情可咨询研泰宋小姐0769-2638-2628 运输贮存：1、产品在运输和装卸过程中避免倒放、碰撞和重压，防止日晒、雨淋和高温。
单组分环氧树脂胶
单组分环氧树脂胶是一种高性能胶粘剂，广泛应用于航空、航天、汽车、建筑、电子等领域。
它的特点是固化后具有高强度、高硬度、高耐温、高耐化学腐蚀性能，同时具有良好的粘接性能和耐久性。
单组分环氧树脂胶的主要成分是环氧树脂和固化剂。
它们经过混合后，在常温下就能发生反应，形成硬质聚合物。
这种胶粘剂可分为热固型和光固型两种。
热固型的单组分环氧树脂胶需要加热才能固化，而光固型的则需要紫外线或可见光照射才能固化。
单组分环氧树脂胶的应用范围非常广泛，可以用于金属、塑料、陶瓷、玻璃、橡胶等材料的粘接和修补。
在航空、航天、汽车、建筑等领域，单组分环氧树脂胶经常被用于制造复合材料、连接金属结构和修补碳纤维等高强度材料。
在电子领域，单组分环氧树脂胶广泛应用于保护电路板和封装芯片。
单组分环氧树脂胶的优点是使用方便、固化速度快、性能稳定、可靠性高。
它可以在不同的温度条件下使用，并且具有良好的耐水、耐油、耐化学腐蚀性能。
同时，单组分环氧树脂胶的使用寿命长，可以在长时间内保持良好的性能。
在使用单组分环氧树脂胶时，需要注意以下几点。
首先，要按照说明书的要求进行混合和搅拌，避免出现不充分固化或固化不均匀的情况。
其次，在使用前要将粘接面清洁干净，避免油污、尘土等物
质对粘接效果的影响。
最后，要根据具体的情况选择合适的固化条件，以保证胶水能够完全固化，并达到预期的性能要求。
单组分环氧树脂胶是一种高性能胶粘剂，具有广泛的应用前景和优异的性能特点。
在实际应用中，要注意使用方法和固化条件，以达到最佳的粘接效果和使用寿命。

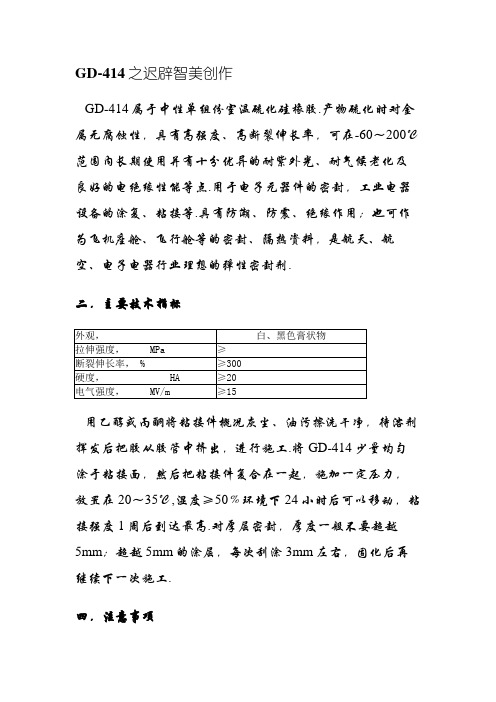

GD-414之迟辟智美创作
GD-414属于中性单组份室温硫化硅橡胶.产物硫化时对金属无腐蚀性，具有高强度、高断裂伸长率，可在-60～200℃范围内长期使用并有十分优异的耐紫外光、耐气候老化及良好的电绝缘性能等点.用于电子元器件的密封，工业电器设备的涂复、粘接等.具有防潮、防震、绝缘作用；也可作为飞机座舱、飞行舱等的密封、隔热资料，是航天、航空、电子电器行业理想的弹性密封剂.
二．主要技术指标
用乙醇或丙酮将粘接件概况灰尘、油污擦洗干净，待溶剂挥发后把胶从胶管中挤出，进行施工.将GD-414少量均匀涂于粘接面，然后把粘接件复合在一起，施加一定压力，放置在20～35℃,湿度≥50﹪环境下24小时后可以移动，粘接强度1周后到达最高.对厚层密封，厚度一般不要超越
5mm；超越5mm的涂层，每次刮涂3mm左右，固化后再继续下一次施工.
四．注意事项
1.本产物使用完后应将包装管的塑料盖子旋紧，以防剩余的胶在管中固化.
2.本产物对眼睛有安慰性，使用时注意不要弄到眼睛中，万一失慎弄到眼中，应立即用自来水冲刷，然后请医生诊治.\
五．包装、贮藏及运输
1.本产物有100克铝管包装或330克塑料筒包装.
2.本产物放置在高温、干燥环境下保管；贮藏期为半年.
3.本产物按非危险品运输.。
热固型pi胶水
热固型PI胶水是一种高性能的胶粘剂，主要用于电子、汽车、航空航天等领域的制造和维修。
它具有优异的耐高温、耐化学腐蚀、耐磨损等性能，能够满足各种复杂环境下的使用要求。
热固型PI胶水的主要成分是聚酰亚胺（PI），这是一种具有优异性能的高分子材料。
PI胶水在常温下呈液体状态，通过加热固化后，能够形成具有优异性能的固体胶层。
热固型PI胶水的使用方法非常简单。
首先，需要将被粘合的表面清洗干净，然后按照一定的比例将胶水混合均匀。
接下来，将混合好的胶水均匀地涂抹在被粘合的表面上，并放入加热设备中加热固化。
在加热过程中，胶水会逐渐固化，形成具有优异性能的固体胶层。
热固型PI胶水的优点在于其优异的耐高温性能。
它能够在高温环境下保持稳定的性能，不会出现变形或开裂等现象。
此外，它还具有优异的耐化学腐蚀和耐磨
损性能，能够抵抗各种化学物质的侵蚀和磨损。
在电子领域，热固型PI胶水被广泛应用于各种电子元器件的制造和维修。
它能够有效地提高电子元器件的可靠性和稳定性，延长其使用寿命。
在汽车领域，热固型PI胶水被广泛应用于各种零部件的制造和维修。
它能够有效地提高零部件的耐磨性和耐腐蚀性，提高汽车的性能和使用寿命。
在航空航天领域，热固型PI胶水被广泛应用于各种航空器的制造和维修。
它能够有效地提高航空器的可靠性和稳定性，确保其能够在各种复杂环境下正常工作。
热固型PI胶水是一种高性能的胶粘剂，具有优异的耐高温、耐化学腐蚀、耐磨损等性能，能够满足各种复杂环境下的使用要求。
在电子、汽车、航空航天等领域有着广泛的应用前景。
香港三岛实业有限公司目录一、三岛实业简介二、三岛硅胶胶粘剂说明三、三岛硅胶的分类与应用四、三岛硅胶的应用行业五、硅胶胶粘剂市场前景一、三岛实业简介香港三岛实业有限公司简称三岛实业，专是一家专业从事工程胶粘剂的研发和生产的大型港资企业，2004年在深圳市宝安区建立分厂(即：深圳市天俊新型材料开发有限公司），研发生产的产品：三岛硅胶，硅胶胶水，密封粘接剂，散热膏，导热硅胶，导热硅脂等工业辅料产品。
十几年来，我们一直坚持以诚信服务，共同发展为经营理念，在实践中不断积累了丰富的工程胶粘剂的应用经验，为广大客户解决了很多机器在制造装配过程中的粘接密封问题，成为机器制造过程中粘接密封的用胶专家。
公司在国内外都遍布着销售及技术服务网络，一直以来三岛以优质的产品及精湛的技术在国内外胶粘剂行业中都处于领先地位。
我们可以为您的产品试制、工艺改进、国内外化进程、提高质量、延长设备使用寿命等要求制定专业用胶方案，最终成为您可信赖的合用伙伴。
二、三岛硅胶性能说明三岛硅胶胶粘剂是香港三岛实业有限公司旗下的有机硅橡胶密封粘接剂系列产品的统称，并非工业中使用的硅橡胶材料，是一种常见的工程密封粘接剂，也叫胶水辅料，主要用于工业生产过程中防水密封粘接。
硅胶胶粘剂对硅橡胶、金属、胶料\PP都有很好的粘接性，在灯具装饰行业、电子电源行业，五金塑胶行业都有广泛的应用。
三岛硅胶胶粘剂是属于单组分的硫化硅橡胶粘接剂，具有优良的电性能和化学惰性，以及耐热，耐自然老化，耐火焰，耐湿透气，在-60℃--260℃范围内保持弹性，固化是不吸热不放热等性。
目前在国内市场为大家所熟知，作为品牌工程胶粘剂，在行业里一直处于领先地位。
三岛硅胶系列产品(13张)三、三岛硅胶的分类与应用三岛有机硅橡胶密封粘接剂统称为三岛硅胶.主要分为四大类:1、普通硅胶（如：SD906、SD908、SD704、SD907、SD9091），主要应用于水下仪表的防水防潮粘接和各种电器传感器的弹性粘接固定，化工设备，视镜，电器设备，小家电，电源供应器，LED模块，光学仪器等防水粘接密封防水粘接密封。
GD414硅橡胶使用指南
一、特点及用途
GD414属于中性单组分温室硫化硅橡胶。
GD414硫化时对金属腐蚀性，硫化时会产生D3、D4和丙酮等微量有害气体，具备高强度、高断裂拉升率，可在－60℃～+200℃环境温度内长期使用并有十分的耐紫外光、耐气候老化及良好的电气绝缘性能等特点。
可用于电子元器件密封、加固，工业电气设备的涂覆和粘接等。
具备防潮、防霉、防震、绝缘等作用；也可用于飞机座舱和飞行仓的密封、隔热材料，是航空、航电、电子电气行业理想的弹性密封剂。
二、主要技术指标
三、使用方法
用乙醇或丙酮将粘接件表面灰尘、油污等多余物擦拭干净，待溶剂挥发后把胶从胶管中挤出，进行粘接或加固。
将GD-414少量均匀涂于粘接面，然后把粘接件复合在一起，施加一定压力，放置在20～35℃,湿度≥50﹪环境下24小时后可以移动，粘接强度1周后达到最高。
对于厚层密封，厚度一般不要超过5mm；超过5mm的涂层，每次刮涂3mm左右，固化后再继续下一次施工。
应用于大且配合长度长的螺纹密封时，只能够涂敷其中一个零件，同时涂敷两个零件容易导致GD414无法完全固化。
四、注意事项
1.产品使用完后，需要将胶管盖子旋紧，以防止余胶固化。
2.产品使用时需要和空气中的水分接触产生硫化反应，真空、密封空间、干燥空间
慎用。
3.用于连接器密封时，需使用工具将连接器内部气体排除，使胶水填充充实。
4.本产品保存在低温干燥的环境下，贮存期为6个月。
AA-69耐高温快速固化的粘接封闭剂High Temperature Fast CureAdhesive Sealant产品描述Product DescriptionAA-69是一种单组分、高强度、室温快速固化的耐高温硅橡胶。
它适用于快速实现优异粘接性能并达到物理指标的情形。
AA-69在目前所有脱乙酸基固化的产品中，耐高温的能力最强。
固化后的弹性体能抵御气候、臭氧、潮湿、紫外线及高温。
AA-69适用于手工操作及自动设备。
AA-69 is a high strength, high temperature silicone RTV engineered for applications requiring fast development of physical properties and excellent adhesion. AA-69 offers the highest temperature resistance of any acetoxy cure silicone currently available. When cured, the elastomer resists weathering, ozone, moisture, UV and high temperatures. AA-69 works well in manual and automatic dispensing equipment.产品特点Product Features►快速室温硫化 Fast R.T . cure ►触变型膏剂Thixotropic paste►对塑料、金属和玻璃无需打底层就有极好的结合力Excellent unprimed adhesion to plastic, metal and glass ►使用方便，加热可迅速固化 Convenient, heat accelerated instant cure capability典型应用Typical Applications►流水线粘接Assembly line adhesive ►点胶工艺Form in place gaskets ►粘接封闭剂Adhesive Sealant关于固化Heat Accelerated Curing热风可以大幅提高固化速度并立即实现粘接效果。
一分钟热风吹送后再经一分钟湿度条件下冷却，即可固化并形成优异的粘接性能。
Cure speeds can be accelerated with hot air to nearly instant cures exhibiting very fast adhesion. A one minute hot air stream exposure, followed by a one minute cool down in a humid environment, results in a cured elastomer exhibiting outstanding adhesion.固化原理Chemical cure system脱乙酸固化Acetoxy cure system性能参数Typical Properties固化前：颜色：红色/橙色黏度（厘泊）：500,000 比重： 1.14 粘稠性：触变型膏剂生效时间（分，室温）： 4 表干时间（分，室温）：12 挤出速率（0.62MPa下，克/分）：175 （挤出孔径3mm）UNCUREDColor Red/Orange Viscosity, cps 500,000 Specific Gravity 1.14 Consistency: thixotropic paste Working time, mins 4 Tack Free Time, mins. 12 Application Rate,90 PSI, g/min.3mm orifice @ 0.6 MPa 175固化后（室温）：最高操作温度：300℃拉伸强度：1000PSI/6.89MPa 拉伸量：850% 硬度（邵氏A）：38 剥离强度：50PPI/8.8KN/M 剪切强度：100PPI/17.6 KN/M 层面强度：300PSI/2.27MPa 绝缘强度：>19.7KV/mm（500V/mil）介电常数： 2.8 耗散因数：0.001 体积电阻率： 2.0 X 1014导热系数：0.0005 热膨胀系数：20 x 10-5 CURED - R.T.Max. Operating Temp. 300 C Tensile Strength, PSI 1000 Elongation, % 850 Durometer, Shore A 38 Peel Strength, PPI 50 Tear Strength, PPI 100 Lap Shear Strength, PSI 330 Dielectric Strength, V/mil >500 Dielectric Constant 2.8 Dissipation Factor 0.001 Volume Resistivity 2.0 X 1014 Thermal conductivity 0.0005 Coefficient of Thermal Expansion20 x 10-5 使用方法Method of Application涂覆于工件或装配件的表面，注意不要将所有膏剂都挤出接触面。
待充分固化后使用。
Dispense sealant onto part and mate parts. Do not squeeze all of the product out of flange assembly. Allow to cure.固体成分Solids98%，不含溶剂成分98% solids, contains no solvents附着力Adhesion对大多数塑料、金属和常见基底不需要打底层就有很好的结合力Primerless adhesion to most plastics, metals and typical substrates.使用限制Limitations不可使用于汽缸盖垫片、燃油或溶剂浸泡的条件下。
待完全固化后再使用工件。
确保施用空间内有足够剂量以达到效果。
Do not use product on head gaskets, fuel or solvent immersion applications. Allow sealant to fully cure before putting assembly into service. Ensure enough product remains between flanges to be effective in an assembly.包装规格PackagingAA-69可采用292克（10.3盎司）筒装或18.14千克（40磅）桶装。
此产品也可根据客户需求，采用其他包装规格。
AA-69 is available in 10.3 oz. cartridges, 40 lb. pails and 400 lb. drums. This product is also available in customer defined packaging sizes, upon request.操作及安全Handling and safety暂不使用时将容器密封以延长保存期。
避免孩童接触。
未固化的封闭剂对眼睛和皮肤有刺激作用。
参考安全技术说明书（MSDS）。
For maximum shelf life, keep containers sealed when not in use. Keep out of the reach of children. Uncured sealant irritates eyes and skin. Refer to MSDS.保质期Shelf-life自发货日起，厂家承诺密封条件下1年的保质期。
请在低于22℃（70F）且干燥环境下贮存。
Sealed containers are guaranteed for 1 year from the ship date when stored in a cool dry area below 70 F. 适用标准Applicable standardsAA-69符合美国军用标准MIL-A-46106B I 类III组。
AA-69 conforms to MIL-A-46106B Type I Group III 有限承诺Limited warranty此处提供的表述、技术数据及推荐意见信息是根据我们的测定如实提供的，并相信是准确且可靠的。
但由于使用本公司产品的条件和方法非我们所能控制，因此本信息不能取代客户进行的操作，以承诺产品是安全、有效、并完全满足于特定的最终用途。
用户应根据自身情况及试验来判断产品是否达到使用效果，并自行承担产品的使用责任及风险。
我们所提供的使用建议，不得被视为侵犯任何专利的误导。
我们的唯一保证，是产品在发货时满足的销售规格及剂量。
如果该保证不能兑现，您所能获得的补偿仅限于退还被保证产品的购货价款或重新更换。
特别声明，对于其它特别用途或商品的任何明示或暗示的适用性不作任何保证。
我们对买家或第三方的任何事故或由此引起的损失不负任何责任。
我们对在本文中未作出陈述的其他书面说法也不作承诺保障。
All recommendations, statements and technical data herein are based on tests we believe to be reliable and correct, but accuracy and completeness of said tests are not guaranteed and are not to be construed as warranty, either expressed or applied. User shall rely on his own information and tests to determine suitability of the product for the intended use, and the user assumes all risk and liability resulting from the use of this product. Manufacturer’s sole responsibility shall be to replace that portion of product of the manufacturer proves to be defective. Manufacturer shall not be liable to the buyer or any third party for injury, loss or damage directly or indirectly resulting fromthe use of, or inability to use, the product. Recommendations or statements other than those contained in a written agreement signed by an officer of the manufacturer shall not be binding by the manufacturer.该产品并未经过黏膜组织、破损皮肤、血液、或植入人体内等领域的测试，也不推荐使用于以上领域。
