压缩机气缸组件

第三章、压缩机主要零件一、气缸座二、曲轴三、活塞四、连杆五、活塞销六、气缸盖七、气阀<二>、压缩机主要零部件及其设计要求压缩机主要零部件⑴活塞⑵活塞销⑶连杆⑷曲轴⑸阀板组件⑹气缸座5 阀板组件组合式阀板组件的阀板与气缸盖、•气缸面之间，必须用耐油橡胶石棉垫密封。

但是，•垫片厚度和进气阀片的空间形状，对气缸的余隙容积有直接影响。

目前发展以整体阀片的组合式气阀为主，•此形式中无密封填料减小了余隙容积，提高了压缩机的容积效率。

6 气缸座准确保证与之配合的零件位置,起到良好支撑作用,易加工性及良好吸音效果。

一、气缸座东贝压缩机因其系列的分布不同主要是按气缸座的结构形式来分类的，因气缸座的型式不一样，所以导致壳体及电机的形式也不同，由于气缸座的结构型式不一样，所以压缩机的阀组构及其它零件也不同。

一个好的气缸座结构形式主要反映在具有较好支撑效果，具有较好的铸造和加工工艺性，它具有较好的油气冷却方式，还具有一定的减振吸噪的效果。

因此在设计及制造气缸座时要使气缸座具有足够的强度，而且还应有足够的刚度，气缸座应力求简单，制造方便，流转及拆卸方便。

东贝压缩机主要气缸座形式有以下几种，它们具有不同的用途E系列B系列N系列CT系列CJ系列NE、NB系列W系列C系列分别加图二、曲轴曲轴在工作中受到复杂的弯曲应力和扭矩，•要求能承受些应力变化，并且具有较高的机械强度；另一方面它的主副轴承面及曲柄具有耐磨性；对于压缩力F有最小的弹性变形，必须具有大的刚性往复式压缩机的驱动机构型式：曲柄-连杆机构和曲柄-滑块机构1、曲柄-连杆机构曲柄-连杆机构的作用是将曲轴的旋转运动转变为成活塞的往复运动，实现压缩机的工作循环。

原动机通过曲轴将力传送到活塞.曲轴有三种基本型式:1、曲柄轴。

它由主轴颈、曲柄和曲柄销三部分组成。

因为只有一个主轴承，因而曲轴的长度比较短，但系悬臂支承结构，只宜承受很小的载荷，用于功率很小的制冷压缩机。

（加S系列曲轴图）2、偏心轴。

往复式压缩机的基本组成
1. 缸体，往复式压缩机通常包括一个或多个气缸，气缸内部有
活塞来压缩气体。

缸体通常由坚固的金属材料制成，以承受高压和
高温。

2. 活塞，活塞是往复式压缩机中的关键组成部分，它在气缸内
上下运动，从而压缩气体。

活塞通常由耐高温和耐磨损的材料制成，以确保其长期稳定的工作。

3. 曲轴和连杆，曲轴和连杆是将活塞的直线运动转换成旋转运
动的关键部件。

曲轴通过连杆与活塞连接，使得活塞的上下运动能
够转换成曲轴的旋转运动。

4. 阀门，往复式压缩机包括吸气阀和排气阀，它们控制气体进
出气缸。

阀门的设计和调节对于压缩机的效率和性能至关重要。

5. 冷却系统，往复式压缩机需要一个有效的冷却系统来降低压
缩过程中产生的热量。

冷却系统通常包括冷却风扇、散热片和冷却剂。

6. 润滑系统，往复式压缩机需要一个润滑系统来确保活塞和曲轴的顺畅运动，并减少摩擦和磨损。

润滑系统通常包括润滑油和润滑油泵。

这些基本组成部分共同工作，使得往复式压缩机能够有效地将气体压缩成高压气体。

通过合理的设计和维护，往复式压缩机可以实现高效、稳定的压缩过程，广泛应用于工业生产和空调制冷等领域。

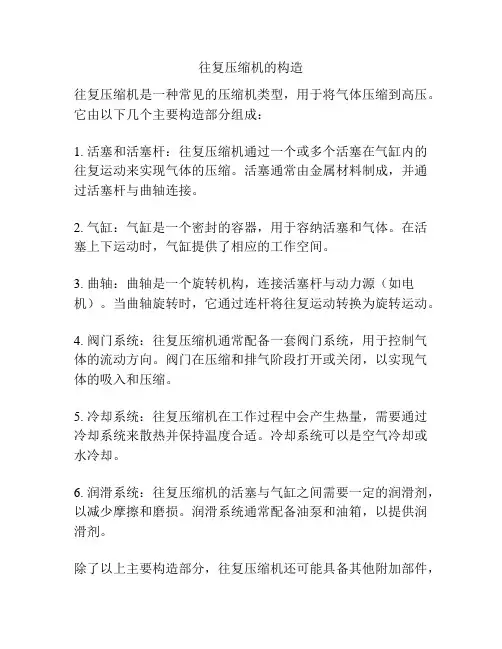

往复压缩机的构造
往复压缩机是一种常见的压缩机类型，用于将气体压缩到高压。

它由以下几个主要构造部分组成：
1. 活塞和活塞杆：往复压缩机通过一个或多个活塞在气缸内的往复运动来实现气体的压缩。

活塞通常由金属材料制成，并通过活塞杆与曲轴连接。

2. 气缸：气缸是一个密封的容器，用于容纳活塞和气体。

在活塞上下运动时，气缸提供了相应的工作空间。

3. 曲轴：曲轴是一个旋转机构，连接活塞杆与动力源（如电机）。

当曲轴旋转时，它通过连杆将往复运动转换为旋转运动。

4. 阀门系统：往复压缩机通常配备一套阀门系统，用于控制气体的流动方向。

阀门在压缩和排气阶段打开或关闭，以实现气体的吸入和压缩。

5. 冷却系统：往复压缩机在工作过程中会产生热量，需要通过冷却系统来散热并保持温度合适。

冷却系统可以是空气冷却或水冷却。

6. 润滑系统：往复压缩机的活塞与气缸之间需要一定的润滑剂，以减少摩擦和磨损。

润滑系统通常配备油泵和油箱，以提供润滑剂。

除了以上主要构造部分，往复压缩机还可能具备其他附加部件，
如振动消除装置、减振材料、压力控制装置等，以提高性能和安全性。

活塞式压缩机的基本结构活塞式压缩机是一种常见的压缩机类型，其基本结构包括气缸、曲轴、连杆、活塞及阀门等组成部分。

本文将介绍活塞式压缩机的基本结构及工作原理。

一、气缸气缸是活塞式压缩机的主要组成部分之一，它是一个圆筒形的腔室，用于容纳活塞的往复运动。

气缸通常由高强度的铸铁或钢材料制成，具有足够的耐压能力。

在气缸内壁上通常还会加工光滑的内孔，以减少活塞在运动过程中的摩擦阻力。

二、曲轴曲轴是活塞式压缩机的关键部件之一，它通过连杆将活塞的往复运动转化为旋转运动。

曲轴通常由高强度的合金钢制成，并经过精密的加工。

曲轴上还配有凸轮，用于控制与进气阀和排气阀相对应的气门的开闭。

三、连杆连杆连接活塞和曲轴，将活塞的往复运动传递给曲轴并将其转化为旋转运动。

连杆通常由高强度的合金钢制成，具有足够的强度和刚度以承受活塞的冲击力和曲轴的转动力。

四、活塞活塞是活塞式压缩机的运动元件，它在气缸内进行往复运动，通过吸入和压缩气体来实现压缩机的工作。

活塞通常由铸铁或钢材料制成，表面涂有耐腐蚀和耐磨损的涂层。

活塞上还配有活塞环，用于密封气缸和活塞之间的空隙，减少气体泄漏。

五、阀门阀门是活塞式压缩机中的重要组成部分，它控制气体的进出。

常见的阀门包括进气阀和排气阀。

进气阀控制气体的进入气缸，而排气阀控制气体的排出。

阀门通常由高温和高压下工作的材料制成，如高温合金钢或不锈钢。

活塞式压缩机的工作原理是，通过活塞的往复运动将气体吸入气缸，并随后压缩气体。

在压缩过程中，活塞运动时阀门打开，气体进入气缸；而在排气过程中，活塞运动时阀门关闭，气体被压缩并排出。

这样往复运动和气体的压缩排放过程就实现了。

综上所述，活塞式压缩机的基本结构包括气缸、曲轴、连杆、活塞及阀门等组成部分。

通过活塞的往复运动和阀门的开闭控制，活塞式压缩机能够实现气体的压缩和排放。

这种压缩机具有结构简单、制造成本较低、维护方便等优点，被广泛应用于工业生产和生活中的各个领域。

压缩机的结构和工作原理压缩机是一种能够将气体压缩成高压气体的设备，它在各个领域中都有广泛的应用，如制冷、空调、工业生产等。

压缩机的结构和工作原理是实现这一功能的关键。

一、压缩机的结构压缩机通常由以下几个主要部分组成：压缩机壳体、曲轴、连杆、活塞、气缸、吸气阀和排气阀等。

1. 压缩机壳体：压缩机壳体是压缩机的外壳，用于固定和保护内部组件。

它通常由铸铁或钢制成，具有足够的强度和刚性。

2. 曲轴：曲轴是压缩机的核心部件之一，它通过连杆与活塞相连，将活塞的往复运动转化为旋转运动。

曲轴通常由合金钢制成，具有较高的强度和耐磨性。

3. 连杆和活塞：连杆将曲轴与活塞连接在一起，使得曲轴的旋转运动能够驱动活塞的往复运动。

活塞在气缸内作往复运动，从而实现气体的压缩。

4. 气缸：气缸是容纳活塞的空间，通常由铸铁或合金铝制成。

气缸内的气体通过活塞的往复运动被压缩。

5. 吸气阀和排气阀：吸气阀和排气阀分别位于气缸的进气口和出气口处。

吸气阀在活塞向后运动时打开，允许气体进入气缸；排气阀在活塞向前运动时打开，将压缩后的气体排出。

二、压缩机的工作原理压缩机的工作原理基于热力学原理，通过改变气体的体积来实现气体的压缩。

1. 吸气过程：当活塞向后运动时，吸气阀打开，气缸内的气体被自然吸入气缸。

同时，气体的体积随着活塞的向后运动而增大，气体压力降低。

2. 压缩过程：当活塞向前运动时，吸气阀关闭，排气阀打开，气缸内的气体被压缩。

随着活塞的向前运动，气体的体积减小，气体压力增加。

3. 排气过程：当活塞再次向后运动时，排气阀关闭，气缸内的压缩气体无法返回吸气管道。

此时，气体被排出气缸，同时压缩机的压缩比达到最大。

通过不断重复上述吸气、压缩和排气过程，压缩机能够将气体压缩成高压气体，为后续的工艺或设备提供所需的压缩空气或气体。

三、压缩机的分类根据不同的压缩介质和工作方式，压缩机可以分为往复式压缩机、螺杆式压缩机和离心式压缩机等几种类型。

1. 往复式压缩机：往复式压缩机是最常见的一种压缩机类型，它利用活塞的往复运动实现气体的压缩。

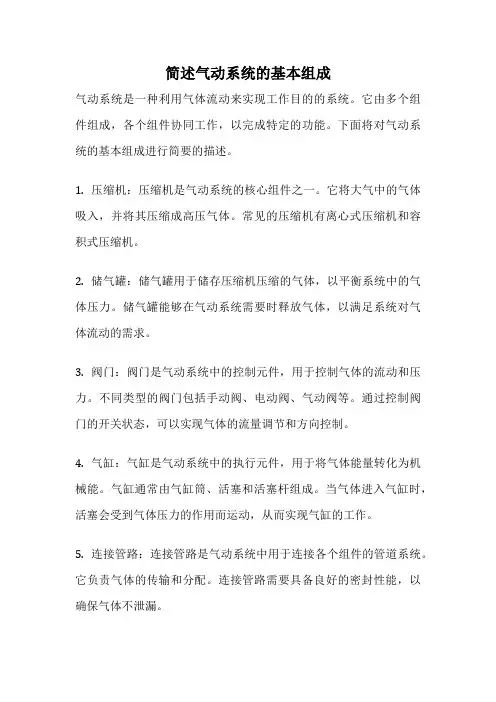

简述气动系统的基本组成气动系统是一种利用气体流动来实现工作目的的系统。

它由多个组件组成，各个组件协同工作，以完成特定的功能。

下面将对气动系统的基本组成进行简要的描述。

1. 压缩机：压缩机是气动系统的核心组件之一。

它将大气中的气体吸入，并将其压缩成高压气体。

常见的压缩机有离心式压缩机和容积式压缩机。

2. 储气罐：储气罐用于储存压缩机压缩的气体，以平衡系统中的气体压力。

储气罐能够在气动系统需要时释放气体，以满足系统对气体流动的需求。

3. 阀门：阀门是气动系统中的控制元件，用于控制气体的流动和压力。

不同类型的阀门包括手动阀、电动阀、气动阀等。

通过控制阀门的开关状态，可以实现气体的流量调节和方向控制。

4. 气缸：气缸是气动系统中的执行元件，用于将气体能量转化为机械能。

气缸通常由气缸筒、活塞和活塞杆组成。

当气体进入气缸时，活塞会受到气体压力的作用而运动，从而实现气缸的工作。

5. 连接管路：连接管路是气动系统中用于连接各个组件的管道系统。

它负责气体的传输和分配。

连接管路需要具备良好的密封性能，以确保气体不泄漏。

6. 传感器：传感器用于检测气动系统中的参数，如气压、温度、流量等。

传感器的信号可以用于控制系统的运行，并提供反馈信息，以使系统能够实现自动化控制。

7. 控制器：控制器是气动系统中的智能控制单元，用于对气动系统进行自动化控制。

控制器接收传感器的信号，并根据预设的控制策略，对阀门、压缩机等组件进行控制，以实现系统的稳定运行。

总结起来，气动系统的基本组成包括压缩机、储气罐、阀门、气缸、连接管路、传感器和控制器。

各个组件之间协同工作，以实现气体流动的控制和转换，从而完成工作任务。

通过合理的设计和优化，气动系统可以在许多领域发挥重要作用，如机械加工、自动化生产等。

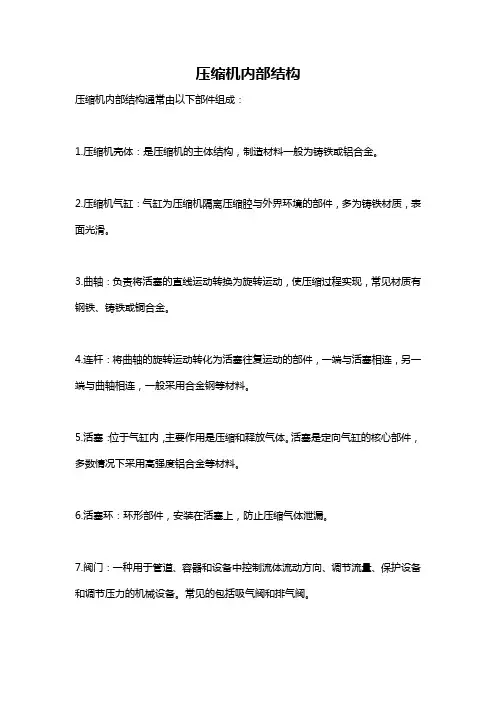

压缩机内部结构
压缩机内部结构通常由以下部件组成：
1.压缩机壳体：是压缩机的主体结构，制造材料一般为铸铁或铝合金。

2.压缩机气缸：气缸为压缩机隔离压缩腔与外界环境的部件，多为铸铁材质，表面光滑。

3.曲轴：负责将活塞的直线运动转换为旋转运动，使压缩过程实现，常见材质有钢铁、铸铁或铜合金。

4.连杆：将曲轴的旋转运动转化为活塞往复运动的部件，一端与活塞相连，另一端与曲轴相连，一般采用合金钢等材料。

5.活塞：位于气缸内，主要作用是压缩和释放气体。

活塞是定向气缸的核心部件，多数情况下采用高强度铝合金等材料。

6.活塞环：环形部件，安装在活塞上，防止压缩气体泄漏。

7.阀门：一种用于管道、容器和设备中控制流体流动方向、调节流量、保护设备和调节压力的机械设备。

常见的包括吸气阀和排气阀。

8.电机：将电能转化为机械能，在压缩机中主要起到驱动压缩机转动的作用。

以上是常见的压缩机内部结构，不同类型的压缩机内部结构可能会有所不同。
