铣床刀具种类和介绍及应用铣床作为一种重要的机床，广泛应用于金属加工制造中。
而铣刀作为铣床的切削工具，种类繁多，下面就常见的铣刀种类及其介绍、应用进行详细阐述。
1.面铣刀：面铣刀是铣床上最常用的刀具之一，主要用于平面加工、开槽、槽铣等操作。
面铣刀可分为单刃面铣刀、多刃面铣刀和立铣刀。
单刃面铣刀正适用于小孔加工和薄壁零件加工，多刃面铣刀适用于高效率平面加工，而立铣刀适用于铣削凹槽。
2.立铣刀：立铣刀用来加工深槽、切削负荷较大的工件。
立铣刀通常分为直柄式立铣刀和锥柄式立铣刀，直柄式立铣刀适用于一般深槽加工，锥柄式立铣刀适用于深槽的一般铣削和各种形状的凹槽铣削。
3.球头铣刀：球头铣刀主要用于加工弧面、倒角、圆形凹槽等工艺，特点是切削轮廓与实体球体相同或近似，切削效果良好，加工表面质量高。
球头铣刀分为立刃球头铣刀和斜刃球头铣刀两种类型，不同类型适用于不同的加工需求。
4.侧铣刀：侧铣刀是刃部平行于旋转轴线的刀具，适用于加工凸出在面上的棱角、槽和平面。
侧铣刀根据刃片安装方式的不同，又可以分为刃片式侧铣刀和整体式侧铣刀两种类型。
刃片式侧铣刀适用于工件切削较薄的加工，整体式侧铣刀适用于需要较大进给量和较高切削效率的加工。
5.齿轮铣刀：齿轮铣刀是专门用于加工齿轮的刀具。
根据不同的齿轮加工要求，齿轮铣刀可分为有倒角的直齿轮铣刀、无倒角的直齿轮铣刀、弧齿轮铣刀、螺旋齿轮铣刀等各种类型。
齿轮铣刀通常需要配合齿轮铣刀专用设备使用，以保证高精度的齿轮加工效果。
6.切槽铣刀：切槽铣刀适用于切割宽槽或深槽，常用于开槽、刨槽等工艺。
根据不同的加工要求，切槽铣刀可分为平底切槽铣刀、圆底切槽铣刀、斜刃切槽铣刀等不同类型。
切槽铣刀的选择要根据具体的工件材料、形状和加工要求来确定。
7.立铰刀：立铰刀是用于加工铰孔的刀具，主要用于铰削孔底面与侧壁之间的角或内孔端面与侧壁之间的角，常用于铰床和铣床上。
立铰刀的种类繁多，选择时需要根据铰孔的尺寸、材料和形状来确定。
常用的整体硬质合金球头铣刀一般多以两刃、三刃和四刃右旋为主，螺旋角多以30°、45°常见。
也有侧刃带锥度的，主要用于注塑模壁腔精加工或五轴机床的叶片精加工。
以下将从球头铣刀的切削轨迹因素和球头铣刀常见纹路产生的原因进行分析，并给出具体解决方法。
1 球头铣刀的切削轨迹球头铣刀常用于曲面半精加工和精加工，常见的轨迹有环绕铣削、平行铣削和等高铣削等。
不论选择的铣削方式如何，工件曲面都是由一条条相邻的切削轨迹叠加而成的。
相邻的两条轨迹间的距离称之为径向步距p。
径向步距的大小不仅对曲面的粗糙度有影响，也影响曲面的加工时间。
若曲面有效加工面积为S=1800mm2，径向步距p=0.1mm，进给速度F=1800mm/min，则加工时间T=10min。
球头铣刀因其形状特点，端部的每个圆弧刃切屑后所留下的痕迹是一个小凹球面。
当每齿进给量和径向步距相等时，每个小凹球面的横向和纵向距离相等。
若从宏观上观察这些由小凹球面构成的曲面会发现纹路很像整齐排列的鳞片，称之为鱼鳞纹，如图1所示。
图1 鱼鳞纹这种纹路也被称为基础纹，宏观层面上直接决定了工件的理论表面粗糙度。
也可以说，在选定刀具后只要确定了径向步距和加工速度（包括主轴和进给），被加工零件的表面粗糙度就已经被确定了。
在此前提下的所有改善和优化，对这个表面粗糙度几乎没有任何提高。
既然一开始就已经确定了粗糙度，还需要进行参数优化和改善切削环境的原因在于程序误差、速度控制、切削振动、冷却润滑等诸多因素存在影响，导致在实际的加工过程中零件表面粗糙度往往很难达到理论值。
2 球头铣刀产生纹路的原因及解决方法2.1 刀纹过粗在有Z轴参与运动的斜面上产生的刀纹比平面上的刀纹较粗时，可略微增加Z轴驱动器的位置比例增益，以提高Z轴在上下坡面时的位置响应，使切削余量更均匀，减小微振动的发生。
如图2所示，右侧刀路没有左侧清晰、光滑。
究其原因，在于机床在执行换向和上下陡坡后容易进入不稳定状态，除了增大指令加速度、减小向心加速度以外，也可尝试增加Z轴位置比例增益。

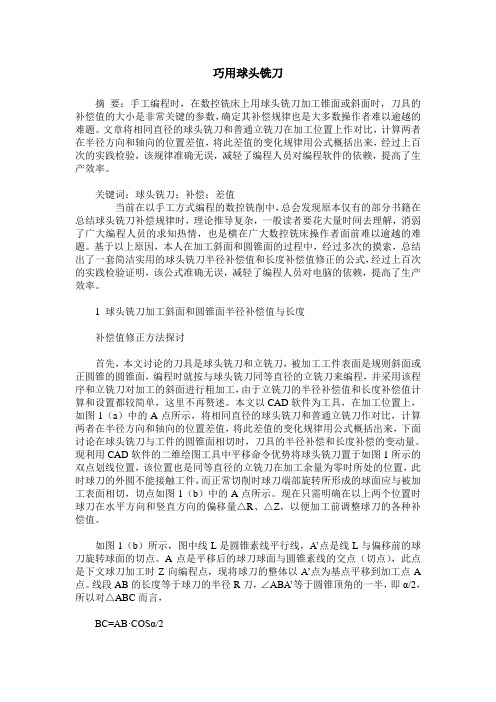

巧用球头铣刀摘要：手工编程时，在数控铣床上用球头铣刀加工锥面或斜面时，刀具的补偿值的大小是非常关键的参数，确定其补偿规律也是大多数操作者难以逾越的难题。
文章将相同直径的球头铣刀和普通立铣刀在加工位置上作对比，计算两者在半径方向和轴向的位置差值，将此差值的变化规律用公式概括出来，经过上百次的实践检验，该规律准确无误，减轻了编程人员对编程软件的依赖，提高了生产效率。
关键词：球头铣刀；补偿；差值当前在以手工方式编程的数控铣削中，总会发现原本仅有的部分书籍在总结球头铣刀补偿规律时，理论推导复杂，一般读者要花大量时间去理解，消弱了广大编程人员的求知热情，也是横在广大数控铣床操作者面前难以逾越的难题。
基于以上原因，本人在加工斜面和圆锥面的过程中，经过多次的摸索，总结出了一套简洁实用的球头铣刀半径补偿值和长度补偿值修正的公式，经过上百次的实践检验证明，该公式准确无误，减轻了编程人员对电脑的依赖，提高了生产效率。
1 球头铣刀加工斜面和圆锥面半径补偿值与长度补偿值修正方法探讨首先，本文讨论的刀具是球头铣刀和立铣刀，被加工工件表面是规则斜面或正圆锥的圆锥面，编程时就按与球头铣刀同等直径的立铣刀来编程，并采用该程序和立铣刀对加工的斜面进行粗加工，由于立铣刀的半径补偿值和长度补偿值计算和设置都较简单，这里不再赘述。
本文以CAD软件为工具，在加工位置上，如图1（a）中的A点所示，将相同直径的球头铣刀和普通立铣刀作对比，计算两者在半径方向和轴向的位置差值，将此差值的变化规律用公式概括出来，下面讨论在球头铣刀与工件的圆锥面相切时，刀具的半径补偿和长度补偿的变动量。
现利用CAD软件的二维绘图工具中平移命令优势将球头铣刀置于如图1所示的双点划线位置，该位置也是同等直径的立铣刀在加工余量为零时所处的位置，此时球刀的外圆不能接触工件，而正常切削时球刀端部旋转所形成的球面应与被加工表面相切，切点如图1（b）中的A点所示。
现在只需明确在以上两个位置时球刀在水平方向和竖直方向的偏移量△R、△Z，以便加工前调整球刀的各种补偿值。
球形铣刀规格标准
球形铣刀是一种特殊的铣刀，它的刀头呈球形，可以用于加工曲面、凹凸面等复杂形状的工件。
以下是球形铣刀规格标准的详细说明：
1. 刀头直径：球形铣刀的刀头直径一般在0.5mm到20mm之间，根据不同的加工要求可以选择不同直径的刀头。
2. 切削长度：球形铣刀的切削长度一般在1mm到50mm之间，也可以根据加工要求进行调整。
3. 刃数：球形铣刀一般有2至6个刃数，多数为4个。
根据不同材料和加工要求可以选择不同数量的刃数。
4. 刃角：球形铣刀的每个刃角度一般为90度，也有少数为180度或其他角度。
根据不同加工要求可选择不同角度。
5. 材质：球形铣刀主要由高速钢、硬质合金和陶瓷材料制成。
高速钢适用于加工低硬度材料；硬质合金适用于中等硬度材料；陶瓷材料适用于高硬度材料。
6. 表面处理：球形铣刀的表面一般采用涂层处理，如TiN、TiCN、
TiAlN等。
涂层可以提高刀具的硬度和耐磨性，延长使用寿命。
7. 适用范围：球形铣刀适用于加工各种曲面、凹凸面等复杂形状的工件，如模具、汽车零部件、医疗器械等。
8. 使用注意事项：使用球形铣刀时应注意保持适当的进给速度和转速，避免过快或过慢；定期检查刀具是否损坏或磨损严重，及时更换；注
意安全操作，避免出现危险情况。
以上是球形铣刀规格标准的详细说明。
在选择和使用球形铣刀时，应
根据加工要求和材料特性进行选择，并严格按照使用注意事项进行操作。

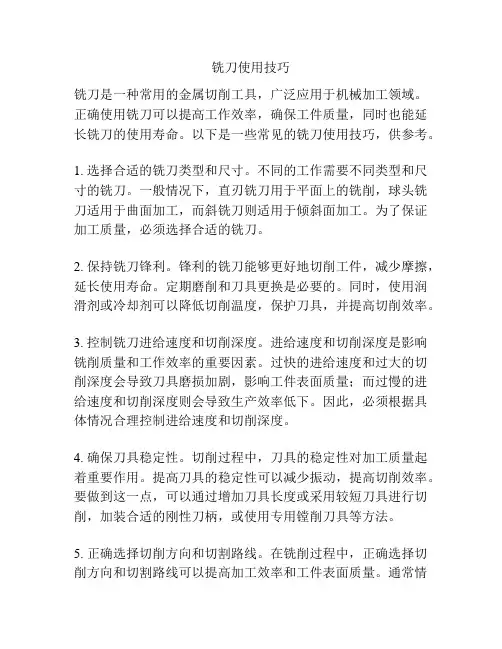

铣刀使用技巧铣刀是一种常用的金属切削工具，广泛应用于机械加工领域。
正确使用铣刀可以提高工作效率，确保工件质量，同时也能延长铣刀的使用寿命。
以下是一些常见的铣刀使用技巧，供参考。
1. 选择合适的铣刀类型和尺寸。
不同的工作需要不同类型和尺寸的铣刀。
一般情况下，直刃铣刀用于平面上的铣削，球头铣刀适用于曲面加工，而斜铣刀则适用于倾斜面加工。
为了保证加工质量，必须选择合适的铣刀。
2. 保持铣刀锋利。
锋利的铣刀能够更好地切削工件，减少摩擦，延长使用寿命。
定期磨削和刀具更换是必要的。
同时，使用润滑剂或冷却剂可以降低切削温度，保护刀具，并提高切削效率。
3. 控制铣刀进给速度和切削深度。
进给速度和切削深度是影响铣削质量和工作效率的重要因素。
过快的进给速度和过大的切削深度会导致刀具磨损加剧，影响工件表面质量；而过慢的进给速度和切削深度则会导致生产效率低下。
因此，必须根据具体情况合理控制进给速度和切削深度。
4. 确保刀具稳定性。
切削过程中，刀具的稳定性对加工质量起着重要作用。
提高刀具的稳定性可以减少振动，提高切削效率。
要做到这一点，可以通过增加刀具长度或采用较短刀具进行切削，加装合适的刚性刀柄，或使用专用镗削刀具等方法。
5. 正确选择切削方向和切割路线。
在铣削过程中，正确选择切削方向和切割路线可以提高加工效率和工件表面质量。
通常情况下，切削方向沿着工件的最大切向力方向进行，切削路线要尽可能简单，避免频繁的切削转向，以减少刀具的加载和卸载，提高产量。
6. 严格控制加工质量。
铣削工艺要求严格，因为铣刀是切削金属的工具，工件表面要求平整光滑。
在进行铣削工艺时，一定要保证刀具的稳定性和切削条件的合理性。
加工过程中要定期检查工件质量，及时调整切削条件，保证加工质量。
总之，正确使用铣刀是保证加工质量和工作效率的重要环节。
以上的铣刀使用技巧只是一些常见的方法，实际应用中还应根据具体情况进行调整和改进。
通过不断的实践和总结，我们可以掌握更多的铣刀使用技巧，提高工作效率，确保工件质量。
铣刀基础知识铣刀的用法铣刀是用于铣削加工的、具有一个或多个刀齿的旋转刀具。
那么你对铣刀了解多少呢?以下是由店铺整理关于铣刀知识的内容，希望大家喜欢!铣刀的主要用途大体上分为：1、平头铣刀，进行粗铣，去除大量毛坯，小面积水平平面或者轮廓精铣。
2、球头铣刀，进行曲面半精铣和精铣;小型球头铣刀可以精铣陡峭面/直壁的小倒角还有不规则轮廓面。
3、平头铣刀带倒角，可做粗铣去除大量毛坯，还可精铣细平整面(相对于陡峭面)小倒角。
4、成型铣刀，包括倒角刀，T形铣刀或叫鼓型刀，齿型刀，内R 刀。
5、倒角刀，倒角刀外形与倒角形状相同，分为铣圆倒角和斜倒角的铣刀。
6、T型刀，可铣T型槽。
7、齿型刀，铣出各种齿型，比如齿轮。
8、粗皮刀，针对铝铜合金切削设计之粗铣刀，可快速加工。
铣刀的使用方法铣刀的装夹加工中心用铣刀大多接纳弹簧夹套装夹方式，使用时处于悬臂形态。
正在铣削加工过程中，有时可能出现铣刀从刀夹中逐步伸出，以致完整?失落，以致工件报废的景象，其缘由一般是由于刀夹内孔与铣刀刀柄外径之间存正在油膜，形成夹紧力不敷所致。
铣刀出厂时一般都涂有防锈油，假如切削时使用非水溶切削油，刀夹内孔也会附着一层雾状油膜，卖刀柄和刀夹上都存正在油膜时，刀夹很难牢固夹紧刀柄，正在加工中铣刀就超卓松动?失落。
所以正在铣刀装夹前，应先将铣刀柄部和刀夹内孔用清洗液清洗洁净，擦干后再进行装夹。
当铣刀的直径较大时，即使刀柄和刀夹都很干净，还是可能发生?失刀事故，这时应选用带削平缺口的刀柄和相应的侧面锁紧方式。
铣刀夹紧后可能出现的另一标题是加工中铣刀正在刀夹端口处折断，其缘由一般是由于刀夹使用光过长，刀夹端口部已磨损成锥形所致，此时应更换新的刀夹。
铣刀的振动由于铣刀与刀夹之间存正在微小间隙，所以正在加工过程中刀具有可能出现振动景象。
振动会使铣刀圆周刃的吃刀量不均匀，且切扩量比原定值增大，影响加工精度和刀具使用寿命。
但当加工出的沟槽宽度偏小时，可以有目的地使刀具振动，经过增大切扩量来获得所需槽宽，但这种情况下应将铣刀的最大振幅正在0.02mm以下，否则无法进行稳定的切削。
铣斜面常用哪几种方法铣斜面是一种常用的金属加工方法，能够在工件表面产生一定角度的斜面。
在实际工作中，我们常常会遇到需要加工斜面的情况，因此掌握一些铣斜面的方法将对我们的工作有很大帮助。
下面我将介绍几种常用的铣斜面方法。
1. 平口法平口法是最常见的一种铣斜面方法。
它通过调整铣刀与工件表面的夹角，来实现斜面的加工。
具体操作步骤如下：（1）首先确定斜面的角度，并选择合适的铣刀；（2）将工件固定在工作台上，并调整铣刀的高度，使其与工件表面接触；（3）通过调整工作台或铣刀座的角度，使铣刀与工件表面呈一定夹角；（4）启动铣床，将铣刀沿工件表面的方向移动，进行铣削。
2. 斜口法斜口法是一种通过切削刀具在工件上产生斜口，从而形成斜面形状的方法。
具体操作步骤如下：（1）将工件固定在工作台上，并确定斜口的长度和宽度；（2）选择合适的切削刀具，并将其固定在铣床上；（3）通过调整工作台或铣刀座的角度，使切削刀具与工件表面呈一定夹角；（4）启动铣床，将切削刀具沿工件表面的方向移动，进行切削，形成斜面。
3. 分段法分段法是一种利用不同的工具和加工步骤来完成铣斜面的方法。
具体操作步骤如下：（1）首先选择一个合适的铣刀，将工件的一部分表面进行加工；（2）调整工作台或铣刀座的角度，再次加工工件的另一部分表面；（3）重复以上步骤，直到整个工件表面都被加工为止；（4）最后进行必要的修整和抛光，使得斜面表面平整光滑。
4. 螺旋法螺旋法是一种通过旋转工件和铣刀的方式来实现斜面加工的方法。
具体操作步骤如下：（1）将工件固定在旋转工作台上，并启动旋转工作台；（2）调整铣刀的切入量和进给速度；（3）启动铣床，并将铣刀沿螺旋形路径移动，进行螺旋式铣削；（4）根据需要重复以上步骤，直至获得所需的斜面形状。
5. CNC加工法CNC(计算机数控)加工法是一种利用计算机控制铣床进行斜面加工的方法。
它能够实现高精度的斜面加工，并且可以根据设计要求进行各种复杂形状的加工。
加工中心铣60度斜面编程一、加工中心铣60度斜面的背景介绍加工中心是一种高精度、高效率的数控机床，广泛应用于各种零件的加工中。
而在加工过程中，经常会遇到需要铣削斜面的情况，其中60度斜面是一种常见的需求。
本文将深入探讨加工中心铣60度斜面的编程方法和技巧。
二、加工中心铣60度斜面的编程步骤1.确定工件和加工要求：首先，需要明确要加工的工件和斜面的具体要求，包括斜面的角度、尺寸和位置等。
根据工件的特点和要求，选择合适的加工刀具和切削参数。
2.建立坐标系：根据工件的几何形状和加工要求，建立合适的坐标系。
一般情况下，可以选择工件表面上的某个平面或者轴线作为参考。
3.编写加工程序：根据工件的几何形状和斜面的要求，编写加工程序。
首先，确定斜面的起点和终点坐标，在程序中定义为G代码；然后，确定切削路径和刀具补偿，编写相应的G代码；最后，设置加工刀具的进给速度和切削深度，编写相应的F和S代码。
4.调试和优化：编写完加工程序后，需要进行调试和优化。
首先，使用仿真软件对程序进行模拟，检查切削路径和刀具轨迹是否符合要求；然后，进行试切，观察加工效果和工件质量，根据需要进行调整和优化。
三、加工中心铣60度斜面的编程技巧1.合理选择刀具：对于铣削60度斜面，可以选择切削角度为30度的立铣刀或球头铣刀。
立铣刀适合加工平面和倾斜面，而球头铣刀适合加工曲面和圆弧。
2.切削参数的设置：在编写加工程序时，需要合理设置切削参数。
切削速度和进给速度的选择要根据工件材料和刀具材料来确定，一般遵循“硬材料快速切削，软材料慢速切削”的原则。
3.切削路径的选择：对于60度斜面的铣削，可以选择直线插补、圆弧插补或螺旋线插补等不同的切削路径。
根据工件的几何形状和加工要求，选择合适的切削路径。
4.刀具补偿的设置：在编写加工程序时，需要设置合适的刀具补偿。
刀具补偿可以根据工件的几何形状和加工要求进行设置，以保证斜面的尺寸和形状的精度。
四、加工中心铣60度斜面的注意事项1.安全操作：在进行加工中心铣60度斜面时，需要注意安全操作。
常用铣刀的种点类及加工特点铣刀是用于金属切削和切割的重要切削工具，不同种类的铣刀适用于不同类型的加工任务。
以下是一些常用的铣刀种类以及它们的加工特点：1.平面铣刀（End Mill）：•种类：平头铣刀、球头铣刀、角铣刀等。
•加工特点：适用于表面平整化、侧面切削、开槽、轮廓加工等。
2.T型槽铣刀（T-Slot Cutter）：•种类：T型槽铣刀、T型槽清底铣刀。
•加工特点：用于加工T型槽，安装螺栓、螺母等零件时使用。
3.立铣刀（Face Mill）：•种类：正面铣刀、90度立铣刀、高效切削立铣刀等。
•加工特点：用于平面铣削、表面加工和大面积的平面铣削。
4.球头铣刀（Ball End Mill）：•种类：单刃球头铣刀、双刃球头铣刀。
•加工特点：适用于复杂曲面加工、三维加工，可产生球形底部的凹槽和曲线。
5.齿轮铣刀（Gear Cutter）：•种类：滚刀、锥齿轮铣刀、分度盘齿轮铣刀等。
•加工特点：用于齿轮加工，包括直齿轮、斜齿轮、螺旋齿轮等。
6.侧铣刀（Side Milling Cutter）：•种类：角铣刀、平头侧铣刀、T型槽侧铣刀等。
•加工特点：用于槽加工、平面铣削、侧面加工和切槽等。
7.球头铣刀（Bull Nose End Mill）：•加工特点：适用于三维曲面加工，具有球形底部，可用于半球形凹槽。
8.螺纹铣刀（Thread Mill）：•加工特点：用于螺纹加工，如内螺纹和外螺纹。
9.V型铣刀（V-Bit End Mill）：•加工特点：用于雕刻和雕塑，可产生V形切削痕迹。
10.槽铣刀（Slitting Cutter）：•加工特点：用于切割薄材、分度盘、金属带等。
这些铣刀种类在金属加工、木工、塑料加工和其他材料加工中发挥着重要作用。
选择适当的铣刀种类取决于所需的加工任务、材料类型和机床设备。
不同的铣刀种类和设计可用于满足各种切削需求，从粗加工到精密加工。
加工中心铣60度斜面编程
摘要：
I.引言
- 介绍加工中心铣斜面的背景和意义
II.60 度斜面铣削的编程方法
- 分析60 度斜面的数学模型
- 介绍铣削60 度斜面的编程步骤
III.编程实例
- 提供一个完整的60 度斜面铣削编程实例
- 详细解释编程指令和参数设置
IV.斜面铣削的注意事项
- 分析斜面铣削过程中可能遇到的问题和解决方案
V.总结
- 回顾60 度斜面铣削编程的关键点和方法
- 强调斜面铣削的安全性和注意事项
正文：
I.引言
加工中心铣削60 度斜面，是指在工件上铣削一个与水平面成60 度的斜面。
这种加工方式在实际生产中有着广泛的应用，如飞机、汽车、模具等制造业。
掌握60 度斜面铣削的编程方法，对于编程人员和操作人员来说，是非常必要的。
II.60 度斜面铣削的编程方法
要铣削60 度斜面，首先需要建立一个60 度斜面的数学模型。
根据三角函数的知识，可以得出60 度斜面的三角函数模型为：y = x * tan60°。
接下来，介绍铣削60 度斜面的编程步骤：
1.确定铣削刀具的直径和切削速度；
2.创建一个60 度斜面铣削的G 代码程序；
3.设定编程原点，并确定工件的加工坐标系；
4.编写G17、G40、G49 等辅助指令，确保刀具在正确的加工路径上；
5.编写G01、G02 或G03 等切削指令，实现60 度斜面的铣削；
6.编写M05、M06 等主轴控制指令，控制刀具的切削速度；
7.编写T 指令，切换刀具；
8.编写F 指令，控制进给速度；
9.编写其他辅助指令，如G28、G90 等，确保程序的正确执行。
