简述数控铣削加工的刀具类型与选用方法数控铣削加工是一种通过数控设备来控制刀具进行铣削加工的工艺。
在数控铣削加工中，刀具的类型和选用方法对于加工效果和质量起着至关重要的作用。
本文将对数控铣削加工的刀具类型和选用方法进行简述。
数控铣削加工中常用的刀具类型有以下几种：1. 铣刀：铣刀是数控铣削加工中最常用的刀具类型之一。
根据不同的加工需求，铣刀可以分为平面铣刀、球头铣刀、立铣刀等多种类型。
平面铣刀适用于加工平面的工件，球头铣刀适用于加工球形的工件，立铣刀适用于加工立体的工件。
2. 钻头：钻头是用于钻孔加工的刀具。
在数控铣削加工中，钻头通常用于预先钻孔，以便后续的铣削加工。
钻头的选用要考虑工件材料、孔径大小、加工精度等因素。
3. 刀片：刀片是用于切削加工的刀具，常用于数控铣床上进行槽铣、开槽等加工。
刀片的选用要考虑加工材料、切削速度、进给速度等因素。
4. 镗刀：镗刀是用于加工孔的刀具，适用于需要加工精度较高的孔。
镗刀的选用要考虑孔径大小、加工精度要求等因素。
对于不同类型的刀具，选用方法也有所不同。
以下是一些常用的选用方法：1. 根据加工材料选择刀具材料：不同的刀具材料对于不同的加工材料有不同的适应性。
例如，对于铸铁材料，可选择硬质合金刀具；对于不锈钢材料，可选择刚玉刀具。
选用合适的刀具材料可以提高刀具的耐磨性和切削性能。
2. 根据加工形状选择刀具类型：不同的工件形状需要选择不同的刀具类型。
例如，对于平面加工，可选择平面铣刀；对于球形加工，可选择球头铣刀。
选用合适的刀具类型可以提高加工效率和加工质量。
3. 根据加工精度选择刀具精度：不同的加工精度要求需要选择不同的刀具精度。
例如，对于一般加工要求，可选择普通刀具；对于高精度加工要求，可选择高精度刀具。
选用合适的刀具精度可以保证加工的精度和质量。
4. 根据加工量选择刀具耐用性：不同的加工量需要选择不同的刀具耐用性。
例如，对于大批量生产，可选择耐磨性好的刀具；对于小批量加工，可选择寿命较长的刀具。

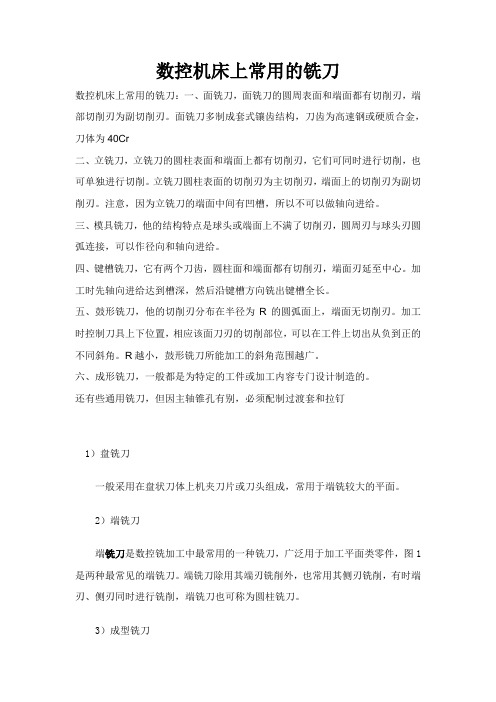

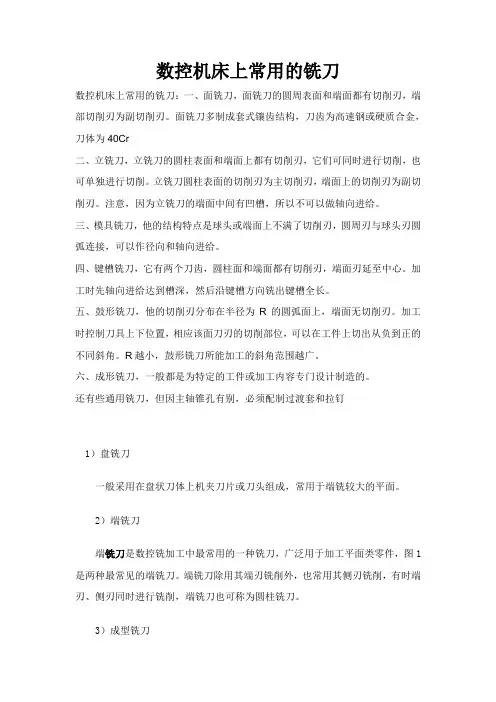

数控机床上常用的铣刀数控机床上常用的铣刀：一、面铣刀，面铣刀的圆周表面和端面都有切削刃，端部切削刃为副切削刃。
面铣刀多制成套式镶齿结构，刀齿为高速钢或硬质合金，刀体为40Cr二、立铣刀，立铣刀的圆柱表面和端面上都有切削刃，它们可同时进行切削，也可单独进行切削。
立铣刀圆柱表面的切削刃为主切削刃，端面上的切削刃为副切削刃。
注意，因为立铣刀的端面中间有凹槽，所以不可以做轴向进给。
三、模具铣刀，他的结构特点是球头或端面上不满了切削刃，圆周刃与球头刃圆弧连接，可以作径向和轴向进给。
四、键槽铣刀，它有两个刀齿，圆柱面和端面都有切削刃，端面刃延至中心。
加工时先轴向进给达到槽深，然后沿键槽方向铣出键槽全长。
五、鼓形铣刀，他的切削刃分布在半径为R的圆弧面上，端面无切削刃。
加工时控制刀具上下位置，相应该面刀刃的切削部位，可以在工件上切出从负到正的不同斜角。
R越小，鼓形铣刀所能加工的斜角范围越广。
六、成形铣刀，一般都是为特定的工件或加工内容专门设计制造的。
还有些通用铣刀，但因主轴锥孔有别，必须配制过渡套和拉钉1）盘铣刀一般采用在盘状刀体上机夹刀片或刀头组成，常用于端铣较大的平面。
2）端铣刀端铣刀是数控铣加工中最常用的一种铣刀，广泛用于加工平面类零件，图1是两种最常见的端铣刀。
端铣刀除用其端刃铣削外，也常用其侧刃铣削，有时端刃、侧刃同时进行铣削，端铣刀也可称为圆柱铣刀。
3）成型铣刀成型铣刀一般都是为特定的工件或加工内容专门设计制造的，适用于加工平面类零件的特定形状（如角度面、凹槽面等），也适用于特形孔或台。
图2示出的是几种常用的成型铣刀。
4）球头铣刀适用于加工空间曲面零件，有时也用于平面类零件较大的转接凹圆弧的补加工。
5）鼓形铣刀主要用于对变斜角类零件的变斜角面的近似加工。
除上述几种类型的铣刀外，数控铣床也可使用各种通用铣刀。
但因不少数控铣床的主轴内有特殊的拉刀装置，或因主轴内孔锥度有别，须配制过渡套和拉杆。
附4 数控刀具基础知识一、什么是数控刀具数控刀具是一种用于数控机床加工的刀具，它能够自动地进行工件的加工操作，并且具有高精度和高效率的特点。
数控刀具可以根据不同的加工需求，选择合适的切削速度、进给速度和切削深度，从而实现精细加工和定量加工。
二、数控刀具的分类数控刀具可以按照不同的标准进行分类，下面将介绍常见的几种分类方法。
1. 按照切削类型分类数控刀具可以根据切削类型进行分类，常见的分类有以下几种:•钻头：用于在工件上钻孔。
•铣刀：用于对工件进行铣削加工。
•刀具：用于切削工件。
•刀杆：用于固定刀具的工具。
2. 按照切削材料分类数控刀具可以根据切削材料进行分类，常见的分类有以下几种:•高速钢刀具：适用于切削低硬度材料，如铝合金、铜等。
•硬质合金刀具：适用于切削高硬度材料，如钢、铸铁等。
•陶瓷刀具：适用于切削高硬度材料，并具有较长的使用寿命。
3. 按照刀具形状分类数控刀具可以根据刀具形状进行分类，常见的分类有以下几种:•平面铣刀：用于在工件表面进行平面铣削。
•立铣刀：用于在工件上进行立面铣削。
•钻孔刀具：用于在工件上进行钻孔操作。
•切槽刀具：用于在工件上进行切槽操作。
三、数控刀具的选用原则在进行数控加工时，选择合适的数控刀具是非常重要的。
下面将介绍数控刀具的选用原则。
1.根据不同的加工材料选择合适的刀具材料。
对于高硬度材料，应选择硬质合金刀具；对于低硬度材料，可以选择高速钢刀具。
2.根据不同的切削类型选择合适的刀具类型。
对于铣削加工，应选择铣刀；对于钻孔加工，应选择钻头。
3.对于不同的加工要求，选择合适的切削参数。
包括切削速度、进给速度和切削深度等。
4.根据加工精度要求选择合适的刀具。
对于高精度加工，应选择精密刀具。
5.在进行数控加工时，应注意刀具的安全使用。
切勿将刀具过度使用，应定期进行检查和更换。
四、数控刀具的维护与保养数控刀具的维护与保养对于保持刀具的工作性能和使用寿命至关重要。
下面将介绍一些常见的维护与保养方法。
铣刀的选用一、铣刀的种类铣刀的种类很多，这里只介绍几种在数控机床上常用的铣刀。
铣刀：在回转体表面上或端面上分布有多个刀齿的多刃刀具。
粗齿铣刀－－刀齿少、粗，刀具强度大，用于粗加工；细齿铣刀－－刀齿多，用于精加工。
1、面铣刀（端铣刀）主要用于立式铣床上加工平面、台阶面。
主切削刃分布在铣刀的圆柱面上，副切削刃分布在端面上。
（1）高速钢整体式：刀齿损坏后很难修复。
――应用不多。
（2）硬质合金面铣刀与高速钢铣刀相比，铣削速度较高、加工效率高、加工表面质量也好，并可加工带有硬皮和淬硬层的工件，故得到广泛应用。
按刀片和刀齿的安装方式不同，可分为：a.整体焊接式：将硬质合金刀片与合金钢刀体焊接而成，结构紧凑，制造方便。
但刀齿损坏后很难修复。
应用不多。
b.机夹－焊接式：将硬质合金刀片焊接在小刀头上，再将小刀头装在刀体槽中，用机械方法夹固。
刀头损坏后，只要更换新刀头即可，刀体可以继续使用。
应用较多。
c.可转位式将可转位刀片通过夹紧元件夹固在刀体上，一个切削刃用钝后，将刀片转位，全部切削刃钝后，更换新刀片。
该种铣刀加工质量稳定，切削效率高，刀具寿命长，刀片调整、更换方便，适合在数控铣床或加工中心上使用。
应用广泛。
2、立铣刀主要用于立式铣床上加工外周面、凹槽、台阶面等。
主切削刃分布在铣刀的圆柱面上，副切削刃分布在端面上，且端面中心有顶尖孔，因此，铣削时不能沿铣刀轴向进给，只能沿径向进给。
为了能加工较深的沟槽，并保证有足够的备磨量，立铣刀的轴向长度一般较长。
为了改善切屑卷曲情况，增大容屑空间，防止切屑堵塞，刀齿数比较少，容屑槽圆弧半径则较大。
一般粗齿立铣刀齿数Z＝3－4，细齿Z＝5－8，容屑槽圆弧半径r＝2－5mm。
图2－49为高速钢立铣刀。
应用较广，但切削效率较低。
图2－50为硬质合金可转位式立铣刀。
切削效率高。
3、键槽铣刀主要用于立式铣床上加工圆头封闭键槽。
先轴向进给达到槽深，然后沿键槽方向铣出键槽全长。
外形象立铣刀，仅有2个刀瓣，端面无顶尖孔，端面刃从外圆延至轴心。
铣刀有哪些种类？数控铣刀有哪些类型？铣刀是用于铣削加工的、具有一个或多个刀齿的旋转刀具。
主要用于金属模具、机床零部件、各种电子机器零部件等精密加工的消耗性切削工具（主要用于仿形铣削、靠模铣、端面铣削等）。
工作时各刀齿依次间歇地切去工件的余量。
铣刀主要用于在铣床上加工平面、台阶、沟槽、成形表面和切断工件等。
铣刀常见有两种材料：高速钢，硬质合金。
后者相对前者硬度高，切削力强，可提高转速和进给率，提高生产率，让刀不明显，并加工不锈钢/钛合金等难加工材料，但是成本更高，而且在切削力快速交变的情况下容易断刀。
铣刀有哪些种类？铣刀有哪些规格？你知道铣刀有哪些?你知道铣刀有哪些类型吗? 铣刀有哪些种类？1. 平铣刀：平铣刀为卧式铣床上加工平面最常用之刀具，平铣刀为圆盘型或圆柱型，外圆周上有刀齿，用于铣削与刀轴平行之平面，平铣刀的刀刃有直刃形，与螺旋刃形，一般以螺旋刃形较常用。
直齿刀刃宽度在20mm以下，因其刀刃多，切屑槽小，仅适于轻铣削及硬质材料的铣削。
而刀宽超过20mm以上时通常制成螺旋齿，以降低剪切力，防止铣削时产生的震动，其刀刃数少，有较大之切屑槽，适于重铣削及软质材料之铣削。
2. 侧铣刀：侧铣刀的外形与直刃形平面铣刀类似，除具备平铣刀的形状和功用外，侧面亦有刀刃，可同时铣削工作物的平面与侧面。
依刀刃形状可分为直齿、螺旋齿及交错齿三种形式，交错齿侧铣刀铣切时应力可相互抵销，减少震动，铣削效率较好，适合重铣削。
3. 锯割铣刀：此种铣刀类似平铣刀或侧铣刀，但其厚度甚薄(6mm以下)，且没有侧刀齿，其两边均准确磨光并向中心逐渐磨薄，使其铣切时有适当的间隙，而不会产生摩擦，用于铣切窄槽及锯割材料。
4. 面铣刀：面铣刀系一圆盘状台形本体的周围及侧面具有刀刃的铣刀，此种铣刀主要铣削较大的平面，铣刀刀面宽大，铣刀本体一般以工具钢制成，在嵌入高速钢或碳化物刀刃。
5. 端铣刀：此类铣刀在圆周面及端面均有刀刃，用以铣削平面、端面、肩角及沟槽。
数控刀具分类数控刀具是数控机床上的重要工具，它们用于切削、铰削、钻削、攻丝等加工操作。
在数控刀具中，有多种不同类型的刀具，每种刀具都有其特定的用途和适合的加工材料。
本文将介绍常见的数控刀具分类。
1. 钻头钻头是一种主要用于钻孔操作的刀具。
根据其结构和用途，钻头可分为以下几种类型：•普通钻头：适用于一般的钻孔操作，常用于金属加工中。
•深孔钻头：用于深孔钻孔操作，可实现大深孔的高效加工。
•铺设钻头：用于铺设电缆、管道等管线的钻孔操作。
•镂空钻头：常用于木材、塑料等非金属材料的加工中。
2. 铣刀铣刀是一种用于切削和修整工作表面的刀具。
根据其切削方式和结构，铣刀可分为以下几种类型：•平面铣刀：用于切削工作表面上的平面和直线。
•端铣刀：用于切削工作表面上的直角边和斜角边。
•榫铣刀：用于实现工作表面上的榫卯加工。
•车削刀：用于切削工作表面上的外圆和内圆。
3. 刀具夹具刀具夹具用于固定和夹持刀具以便于数控机床的加工操作。
根据其用途和结构，刀具夹具可分为以下几种类型：•钳形夹具：常用于固定和夹持刀具，确保其稳定性和准确性。
•磁性夹具：利用磁力吸附刀具，适用于金属和磁性材料的加工操作。
•气动夹具：利用气压控制夹持力度，适用于高速加工和自动化生产线。
4. 车刀车刀是一种用于车削操作的刀具。
根据其结构和切削方式，车刀可分为以下几种类型：•外圆车刀：用于车削工件外表面，实现对外圆的加工。
•内圆车刀：用于车削工件内孔，实现对内圆的加工。
•镗孔刀具：用于加工孔内表面的刀具。
5. 刀片刀片是切削工具中的重要组成部分，它们直接与工件接触进行切削操作。
根据其形状和用途，刀片可分为以下几种类型：•T型刀片：适用于钻孔、车削等操作，具有较高的切削效率。
•三角形刀片：适用于车削和铣削等操作，具有较强的切削稳定性。
•方形刀片：适用于切削工件的平面和直线，具有较高的切削精度。
以上是常见的数控刀具分类。
在数控加工中，合理选择和使用适合的刀具是保证加工质量和效率的重要因素。
数控刀具分类知识点总结一、按照功能划分1. 钻头钻头是一种用于在工件上形成圆孔的切削工具。
根据其结构可以分为普通钻头、中心钻头、深孔钻头等，根据材料和涂层的不同可以分为硬质合金钻头、涂层钻头等。
钻头的主要特点是加工精度高、速度快，适用于各种材料的孔加工。
2. 铣刀铣刀是一种用于在工件上进行平面、曲面和槽的切削工具。
根据其结构可以分为面铣刀、立铣刀、侧铣刀等，根据刃口数和形状可以分为单刃铣刀、多刃铣刀、球头铣刀等。
铣刀的主要特点是加工效率高、切削质量好，适用于各种复杂形状的加工。
3. 刀具夹持系统刀具夹持系统包括夹持器、刀柄和刀片等组成，用于固定和传递切削力。
根据其结构和工作原理可以分为机械夹持系统、液压夹持系统、磁力夹持系统等，根据其用途可以分为铣削刀具夹持系统、车削刀具夹持系统等。
刀具夹持系统的主要特点是夹持力大、刚性好，适用于各种切削条件下的加工。
4. 其他还有一些特殊功能的数控刀具，如车刀、车刨刀、切断刀、攻丝刀、整平刀等。
这些刀具根据其特殊的用途和结构可以分为不同的类型，主要用于金属加工中的车削、铣削、切割、攻丝等工艺。
二、按照加工方式划分1. 铣削刀具铣削刀具是用于在工件上进行铣削加工的切削工具，可以分为面铣刀、立铣刀、侧铣刀等。
铣削刀具的特点是具有较高的切削速度和切削厚度，适用于大尺寸零件的加工。
2. 车削刀具车削刀具是用于在工件上进行车削加工的切削工具，可以分为外圆刀具、内圆刀具、切断刀具等。
车削刀具的特点是具有较高的精度和表面质量，适用于高精度零件的加工。
3. 钻削刀具钻削刀具是用于在工件上进行钻削加工的切削工具，可以分为钻头、刀片等。
钻削刀具的特点是具有较高的切削速度和切削精度，适用于孔加工和钻削加工。
4. 其他还有一些特殊加工方式的刀具，如攻丝刀、切断刀、整平刀等。
这些刀具根据其特殊的用途和结构可以分为不同的类型，主要用于金属加工中的攻丝、切割、整平等工艺。
三、按照刀具材料划分1. 钢质刀具钢质刀具是使用高速度钢或碳钢材料制成的刀具，具有良好的耐磨性和刚性，适用于一般的金属切削加工。
