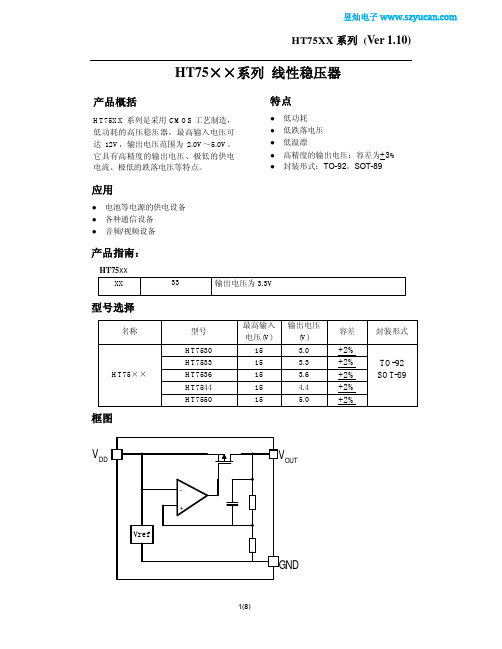

HT7550和HT7533是CMOS 技术实现的三端低功耗高电压稳压器。
输出电流为100mA 且允许的输入电压可高达30V。
具有几个固定的输出电压。
HT7550是输出电压固定5V，HT7533是输出电压固定3.3V.芯片的CMOS 技术可确保其具有低压降和低静态电流的特性。
尽管主要为固定电压调节器而设计，但这些IC 可与外部元件结合来获得可变的电压和电流。
特性• 低功耗• 低压降• 较低的温度系数• 高输入电压( 高达30V)• 静态电流2.5μA• 大电流输出：100mA• 输出电压精度：±3%• 封装类型：3-pin TO92，3-pin SOT89，3-pin SOT23应用领域• 电池供电设备• 通信设备• 音频/ 视频设备PW6206GENERAL DESCRIPTIONThe PW6206 series is a high accuracy, high input voltage low quiescent current, high speed, and low dropout liner regulator with high ripple rejection. The input voltage is up to 40V and load current is up to 300mA at VOUT = 5V & VIN = 7V. The device is manufactured with BCD process. The PW6206 offers over-current limit, soft start and over temperature protection to ensure the device working in well conditionsFEATURES● Input voltage: 4.75V~40V ● Output voltage: 1.8V~5.7V ● Output accuracy: < ±2%● Output current: 150mA (Typ.)● Up to 300mA @ VIN = 7V, VOUT = 5V, PW6206B50HV package ● PSRR: 60dB @ 100Hz● Dropout voltage: 600mV @ IOUT = 100mA ● Quiescent current: 4.2μA @ VIN = 12V(Typ.) ● ESD HBM: 8KV●Recommend capacitor: 10μFAPPLICATIONS● Smart electric meter ● In-car entertainment ● Electric bicycleTYPICAL APPLICATION CIRCUIT123SOT23-3VOUTGND VIN在输入串联一个2R的电阻，可以吸收拔插尖峰浪涌PW6513GENERAL DESCRIPTIONThe PW6513 series is a high accuracy, high input voltage low quiescent current, high speed, and low dropout liner regulator with high ripple rejection. The input voltage is up to 40V and load current is up to 300mA at VOUT = 5V & VIN = 7V. The device is manufactured with BCD process. The PW6513 offers over-current limit, soft start and over temperature protection to ensure the device working in well conditionsThe PW6513 regulators is available in standard SOT89-3L packages. Standard products are Pb-free and Halogen-free.FEATURES⚫ Input voltage: 4.75V~40V ⚫ Output voltage: 1.8V~5.7V ⚫ Output accuracy: < ±2%⚫ Output current: 150mA (Typ.)⚫ Up to 300mA @ VIN = 7V, VOUT = 5V, ⚫ PSRR: 60dB @ 100Hz⚫ Dropout voltage: 600mV @ IOUT = 100mA ⚫ Quiescent current: 4.2μA @ VIN = 12V(Typ.) ⚫ ESD HBM: 8KV⚫Recommend capacitor: 10μFAPPLICATIONS⚫ Smart electric meter⚫ In-car entertainment ⚫ Electric bicycleTYPICAL APPLICATION CIRCUITPW6513APW6513B。
三端可调节输出正电压稳压器LM317是可调节3 端正电压稳压器，在输出电压范围为1.2 伏到37 伏时能够提供超过1.5 安的电流。
此稳压器非常易于使用，只需要两个外部电阻来设置输出电压。
此外还使用内部限流、热关断和安全工作区补偿之基本能防止烧断保险丝。
LM317服务于多种应用场合，包括局部稳压、卡上稳压。
该器件还可以用来制伏一种可编程的输出稳压器，或者，通过在调整点和输出之间接一个固定电阻，LM317可用作一种精密稳流器。
* 输出电流超过1.5A *输出在1.2~37V 之间可调节*内部热过载保护*不随温度变化的内部短路电流限制*输出晶体管安全工作区补偿*对高压应用孚空工作*避免置备多种固定电压使Ｗ317 稳压器从零伏起调电路、LM317T应用电路一例（转载）lm317LM317 作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。
317 系列稳压块的型号很多：例如LM317HVH 、W317L 等。
电子爱好者经常用317 稳压块制作输出电压可变的稳压电源。
稳压电源的输出电压可用下式计算，Vo＝1.25 （1 ＋R2/R1 ）。
仅仅从公式本身看，R1、R2 的电阻值可以随意设定。
然而作为稳压电源的输出电压计算公式，R1 和R2 的阻值是不能随意设定的。
首先317 稳压块的输出电压变化范围是Vo ＝1.25V —37V （高输出电压的317 稳压块如LM317HVA 、LM317 HVK 等，其输出电压变化范围是Vo ＝1.25V —45V ），所以R2/R1 的比值范围只能是0 —28.6 。
其次是317 稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。
最小稳定工作电流的值一般为1.5mA 。
由于317 稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA 。
当317 稳压块的输出电流小于其最小稳定工作电流时，317 稳压块就不能正常工作。
三端稳压器的扩展使用
三端稳压器是一种常见的电子元件，用于稳定输出电压。
在正常情况下，三端稳压器经常用于电子设备中的电源稳定器，以确保设备在电源电压变化的情况下能够正常工作。
但是，三端稳压器还有一些其他的应用扩展，下面将对其扩展使用进行介绍。
1.恒流源
在一些特殊的电子电路中，需要一定恒定的电流来驱动一些元件。
这时候可以使用三端稳压器作为恒流源来提供稳定的电流输出。
通过在负载端添加电阻，可以使得三端稳压器工作在恒流输出的状态，从而满足电路的需求。
2.电流限制器
有时候，一些电子设备或电路需要限制其工作过程中的电流。
三端稳压器可以被用作电流限制器，通过在输入端引入电流限制电阻，可以限制输出负载在一定的电流范围内。
这在一些对负载电流有严格要求的电子设备中非常有用。
3.电压调节器
除了作为电源稳定器，三端稳压器还可以用作电压调节器。
通过调整三端稳压器的控制端，可以改变输出端的电压。
这对于一些需要在正常输出电压范围外调节电压的电子设备非常有用。
比如，在一些科研实验中，需要在一定范围内调节电压以满足实验需求，这时候可以使用三端稳压器作为电压调节器。
4.供电电源
5.反馈控制电路
总结起来，三端稳压器作为一个常见的电子元件，在电源稳定和负载保护方面具有重要的应用。
除此之外，通过一些特殊的设计和配套电路，它还可以被应用于恒流源、电流限制器、电压调节器、供电电源以及反馈控制电路等多个领域。
这些扩展使用有助于满足不同电子设备和电路的需求，提高系统的性能和稳定性。
三端稳压器78xx/79xx系列芯片介绍电子产品中常见到的三端稳压集成电路有正电压输出的78 乘以乘以系列和负电压输出的79 乘以乘以系列。
故名思义，三端IC 是指这种稳压用的集成电路只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013 样子的TO-92 封装。
用78/79 系列三端稳压IC 来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC 型号中的78 或79 后面的数字代表该三端集成稳压电路的输出电压，如7806 表示输出电压为正6V，7909 表示输出电压为负9V。
78/79 系列三端稳压IC 有很多电子厂家生产，80 年代就有了，通常前缀为生产厂家的代号，如TA7805 是东芝的产品，AN7909 是松下的产品。
（点击这里，查看有关看前缀识别集成电路的知识）有时在数字78 或79 后面还有一个M 或L，如78M12 或79L24，用来区别输出电流和封装形式等，其中78L 调系列的最大输出电流为100mA ，78M 系列最大输出电流为1A，78 系列最大输出电流为1．5A。
它的封装也有多种，详见图。
塑料封装的稳压电路具有安装容易、价格低廉等优点，因此用得比较多。
79 系列除了输出电压为负。
引出脚排列不同以外，命名方法、外形等均与78 系列的相同。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用，可以用来改装至⒃??奈妊沟缭矗?簿?Ｓ米鞯缱由璞傅墓ぷ鞯缭础５缏吠既缤妓?尽?注意三端集成稳压电路的输入、输出和接地端绝不能接错，不然容易烧坏。
一般三端集成稳压电路的最小输入、输出电压差约为2V，否则不能输出稳定的电压，一般应使电压差保持在4-5V，即经变压器变压，二极管整流，电容。
三端集成稳压器知识1.三端固定式集成稳压器如果将前述的串联型稳压电源电路全部集成在一块硅片上，加以封装后引出三端引脚，就成了三端集成稳压电源了。
正电压输出的78××系列，负电压输出的79××系列。
其中××表示固定电压输出的数值。
如：7805、7806、7809、7812、7815、7818、7824等，指输出电压是+5V、+6V、+9V、+12V、+15V、+18V、+24V。
79××系列也与之对应，只不过是负电压输出。
这类稳压器的最大输出电流为1.5A，塑料封装(TO-220)最大功耗为10W(加散热器)；金属壳封装(TO-3)外形，最大功耗为20W(加散热器)。
2. 78系列三端集成稳压器内部电路框图3. 三端集成稳压器的典型应用⑴固定输出连接在使用时必须注意：(VI)和(Vo)之间的关系，以W7805为例，该三端稳压器的固定输出电压是5V，而输入电压至少大于8V，这样输入/输出之间有3V的压差。
使调整管保证工作在放大区。
但压差取得大时，又会增加集成块的功耗，所以，两者应兼顾，即既保证在最大负载电流时调整管不进入饱和，又不致于功耗偏大。
⑵固定双组输出连接⑶扩大输出电流连接二极管D以低消T管VBE压降而设置，扩大的输出电流为：，原输出电流是Io，现可以近似扩大β倍。
⑷扩大输出电压范围，所以：⑸连接成恒流源电路⑹三端可调式集成稳压电路其型号有正输出三端可调式、负输出三端可调式两种。
是负电压输出可调式。
如LM317型是正电压输出型，LM337其输出电压可在1.25～40V之间调节。
其中，VREF=1.25V，而Iadj很小，通常略去，所以，由公式可得，只要调节R2就能在一定范围调节输出电压的大小。
具有正负输出的实际应用电路如下图所示。
低压差稳压器入门知识
1 LDO 内部有什么？
如图a 所示，低压差稳压器（LDO）由参考电压、误差放大器、反馈分压器和一个串联传输元件（通常为双极性或CMOS 晶体管）组成。
输出电流由PMOS 晶体管所控制，而PMOS 晶体管又由误差放大器所控制。
这个放大器将来自输出的反馈电压与参考电压进行比较，并放大压差。
图a：LDO 能以低压差提供由输入电压到输出电压所需的稳压，也就是Vin 与Vout 之间发生微小电压变化。
如果反馈电压低于参考电压，PMOS 器件的栅极会被下拉，从而允许更多的电流通过和提高输出电压。
相反，如果反馈电压高于参考电压，PMOS 器件的栅极会被上拉，从而使更少的电流通过和减少输出电压。
这个闭环系统主要基于两个极点，即误差放大器/传输晶体管的内部极点和输出电容等效串联电阻（ESR）的外部极点。
当使用推荐的电容时，ADI 的LDO 能够在指定工作温度和电压范围内
稳定工作。
输出电容的ESR 会影响LDO 控制回路的稳定性。
为了确保控制回路的稳定性，推荐使用1Ω的最小ESR 或更低的电阻值。
LDO 对负载电流快速变化的响应，即瞬态响应，也受输出电容的影响。
使用更大值的输出电容可改善LDO 的瞬态响应，然而这会导致启动时间延长。
2 为何使用LDO？
LDO 稳压器是为了从主电源或电池处获得低输出电压。
理想情况下，输出电压对线路和负载变化而言是稳定的，也不会因外界温度和时间而发生变化。
